Как сделать вытяжку в котельной: Грамотная и эффективная вентиляция в котельной в частном доме — Вентиляция и кондиционирование

Вентканал для газового котла в частном доме

Автор Ксения На чтение 7 мин Просмотров 262 Опубликовано 31.12.2021

Вентиляцию продумывают не только для жилых помещений, где люди в основном проводят время. В ней также нуждаются все остальные помещения, особенно если там стоит оборудование для получения отопления. Вентиляция помещения с газовым котлом в частном доме нужна для безопасного использования приборов и комфортной жизни проживающих там людей.

Содержание

Нужна ли вентиляция

В некоторых случаях владельцы частного дома считают, что вентиляция для газового котла не требуется, поскольку в этом помещении достаточно периодически открывать окно. К сожалению, поддерживать в таком виде естественный воздухообмен не получится, так как окно все равно периодически придется закрывать. Тогда для отвода воздуха используют механизированную вытяжку.

Совет! Лучше всего располагать газовый котел в отдельной комнате, но если это невозможно, то его располагают в прихожей или коридоре.

Роль вентиляции

В котельной с газовым котлом в обязательном порядке проводится вентиляция, поскольку она выполняет сразу несколько функций:

• В достаточном количестве обеспечивает кислородом, который требуется для использования топлива. При его дефиците уменьшается теплоотдача, в результате чего топливо сгорает не полностью и его требуется в разы больше. Если игнорировать этот процесс, то оборудование испортится раньше времени, поскольку дымоход постоянно будет засоряться гарью.
• Убирает все выделяющиеся компоненты после горения. В котельной частного дома после установки всего оборудования частицы угарного газа остаются в помещении. При достижении критической концентрации это влияет на здоровье проживающих там людей, поэтому пренебрегать вентиляцией не стоит.
• В случае неполадки выводит из помещения газ. Вытяжка в котельной необходима в случае разгерметизации линий. Если ее не будет, то такое нарушение спровоцирует взрыв, пожар или отравление людей.

Важно! В случае с принудительным вентилированием помещения не только уменьшится расход топлива и увеличится теплоотдача, но и снизится нагрузка на оборудование, что обеспечит безопасность для всех проживающих там людей.

Нормы СНиП

Перед тем, как сделать вентиляцию, стоит изучить нормативные документы. Для газового оборудования он указаны в СНиП 2.04.05, II-35. Там выдвигается несколько требований:

• В котельной с газовым котлом обязательно устанавливать вентиляцию, которая устанавливается в потолке.
• Около дымохода прорубается еще одно отверстие, через которое очищают эту конструкцию;
• Воздух поступает с улицы через вентканал или их соседнего помещения.
• Приток воздуха зависит от выбранного типа котла.

Устройство вентиляции

В частном доме для газового котла редко устанавливают принудительную систему для воздухообмена, хотя это и нарушает условия эксплуатации. Перед установкой оборудования стоит изучить принцип движения воздуха и то, как работает в помещении оборудование.

Естественная вентиляция в котельной с газовыми устройствами достигается благодаря появлению разницы в давлении, которая наблюдается на улице и внутри дома. При механической тяге движение происходит за счет вентилятора, который располагается в решетке. В этом случае создается повышенное давление, поэтому воздух принудительно выталкивается наружу.

Виды вентиляции

Вентиляция котельной происходит естественным способом или в результате принуждения, в частном доме возможны оба варианта или их комбинирование.

Естественная

Такой вид можно применять только в домах и помещениях с маленькой площадью, где стоят маломощные отопительные приборы. Если оборудование стоит в сарае, на чердаке или в подвале, то такого типа вентиляции будет достаточно.

Чтобы воздух в помещении постоянно обновлялся, отверстия, предназначенные для этого, ставят противоположно друг другу. Если отопительный прибор стоит напротив двери, то отверстие располагают прямо над ним, чтобы движение начиналось снизу, а заканчивалось наверху.

Принудительная

Естественная вытяжка обычно считается недостаточной для газового котла в частном доме. В этом случае дополнительно устанавливается канальный вентилятор или используется комбинированная система с вентилятором, фильтром и водяным калорифером.

При включенном оборудовании воздух, который выходит из камеры сгорания, поднимается наверх с нужной скоростью и выходит из помещения. Благодаря настроенному оборудованию в помещении создается микроклимат, при котором повышается эффективность использования оборудования и экономится часть топлива.

Какой вид лучше

Если не устанавливать в котельной специальное оборудование, то циркуляция воздуха в большей степени будет зависеть от естественной тяги и погодных условий. На этот параметр влияет разница температуры воздуха в помещении и на улице, а также высота вытяжного столба. Если на улице теплее, чем в помещении, то вентиляция в котельной работать не будет.

Во время принудительного проветривания в помещении работают вентиляторы, поэтому воздух постоянно циркулирует независимо от внешних факторов.

Важно! В некоторых случаях в вентканал газового котла в частном доме устанавливают сразу два вида оборудования, а принудительный включают, когда естественная циркуляция невозможна.

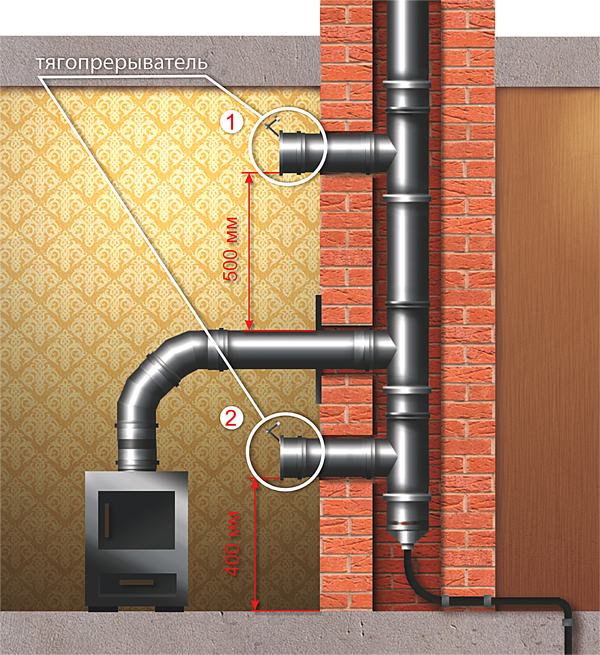

Дымоход для котельной

Чтобы вытяжка для помещения с котлом в частном доме стабильно работала, туда устанавливают коаксильный дымоход. Изначально кажется, что одна труба находится внутри другой, но эта конструкция необходима для того, чтобы выводить на улицу все продукты горения и запускать внутрь свежий воздух.

При этом дымоходы бывают горизонтальные и вертикальные. Первые устанавливают внутрь стены, а вторые выводят через все перекрытия на крышу. Вертикальные дымоходы длиннее, их сложно устанавливать, поэтому для работы приглашают специального мастера. Дополнительно их оснащают конденсатосборником.

Горизонтальные дымоходы проще устанавливать, поскольку не приходится тянуть трубу через все перекрытия. При этом возникает риск замерзания конденсата, поэтому трубу дополнительно утепляют.

Совет! После установки дымохода котел включают и проверяют герметичность подсоединенной к нему трубы.

Как сделать вентиляцию

Чтобы установленная вытяжка для газового котла нормально работала и решала те задачи, для которых ее установили, в частном доме предварительно выполняют расчет и составляют схему установки оборудования. Затем уже подбирают требуемые инструменты, материалы и выполняют монтаж.

Схема и расчет

Согласно нормативам, в специальном помещении воздух должен полностью обновляться каждые 20 минут. В помещении с высокими потолками (6 м и более) эта задача решается сама собой, но такие условия создаются редко. При снижении каждого метра воздухообмен уменьшается на 25%, это учитывают при выполнении расчетов.

Если котел расположили в небольшом помещении с габаритами 3*5 м, а высота потолков составляет 3 м, то сначала рассчитывается объем воздушного пространства. Для этого перемножаются все параметры, получается 45 м3. Далее определяют коэффициент на основе того, насколько ниже потолки установленных 6 м. Для этого его умножают на 0,25. В данном случае получится коэффициент — 3,75.

Затем определяют показатель циркуляции воздуха: параметр обмена воздуха умножают на количество квадратов.  Получается 168,75 м3. Диаметр дымохода определяют отталкиваясь от этого показателя, его просто смотрят в таблице.

Вентиляцию располагают по одной из следующих схем.

Материалы и инструменты

Выбор инструментов, оборудования и материалов зависит сразу от нескольких факторов:

• Площади котельной и типа помещения. Это может быть отдельная котельная, чердак, кухня или коридор.
• Расстояния до устройств. Этот параметр зависит от типа оборудования, он указывается в СНиПах.
• Имеющегося бюджета. Многое зависит от типа установки, к примеру, моноблоки всегда более удобны, но они дороже стоят и сложнее устанавливаются.

Монтаж

При установке естественной, комбинированной или принудительной вентиляции потребуется выполнить несколько действий:

1. Подобрать кусок трубы подходящего диаметра, а также решетку, обратный клапан, вентилятор (при необходимости).
2. Расположить сквозное отверстие рядом с отопительным прибором. Поставить туда патрубок, заполнить получившиеся зазоры пеной. Установить вентилятор.
3. Установить обратный клапан и закрыть отверстие решеткой.

Вытяжка необходима для установки газового котла в частном доме. Не стоит пренебрегать или пытаться экономить на обустройстве котельной, поскольку напрямую от этого зависит функционирование приборов и безопасность используемого оборудования.

Вытяжка для котла в частном доме, установка вытяжного оборудования

.

Содержание

• Котельные и система вентиляции в них
• Правила обустройства котельной
• Установка вытяжного оборудования
• Дымоходы для вентиляции котельной
• Оборудование для искусственной вентиляции котельной

Для отопления частного дома владельцы все чаще используют, не старые печи, а современные отопительные системы. Исходя из того, какое топливо используется, бывают твердотопливные (угольные), жидкостные (дизельные) и газовые системы.

Установка вытяжки необходимо для нормального функционирования котла

Газовые котлы наиболее удобное и эффективное оборудование для автономного отопления. Котловое оборудование устанавливается в отдельных помещениях, котельных, с собственной вентиляционной системой. Циркуляция воздуха крайне важна для нормального функционирования отопления и безопасности жителей дома.

Котельные и система вентиляции в них

В основе работы системы автономного отопления лежит процесс горения. Во время горения топливо, взаимодействуя с кислородом, превращается в углекислый газ и водяной пар. В результате этого процесса выделяется большое количество тепла. Газовые котельные обустраивают в чердачных помещениях, отдельных комнатах или в отдаленных от дома строениях. В подвалах котлы устанавливать нельзя.

Для поддержания горения в газовой котельной необходима постоянная циркуляция, обмен загрязненного углекислым газом на богатый кислородом воздух. Обеспечить это можно с помощью системы вентиляции воздуха. Воздухообмен бывает естественным и принудительным. Естественный воздухообмен обеспечивают открытые окна, щели в дверях, вытяжки с проточным механизмом, дымоходы.

Принудительный или механический воздухообмен обеспечивают вентиляторы. Вытяжной вентилятор для газового котла будет вытягивать продукты горения наружу, а приточный нагонять чистый кислород внутрь комнаты. Приточная вентиляция, вытяжка или дымоход — обязательные атрибуты котельной.

Схемы монтажа вытяжной трубы в частном доме, что необходимо для безопасности жильцов

Вентиляция необходима не только для поддержания работы котла и повышения эффективности отопления, но и для безопасности жильцов дома. В процессе сгорания топлива выделяется угарный газ. При больших концентрациях он вызывает удушье и смерть, а при малых сонливость, утомляемость и одышку. Также при работе газового котла могут возникать небольшие утечки природного газа, который тоже не безопасен для человека. Вытяжка для котла не даст грязному воздуху распространяться по другим комнатам и защитит семью от вредных воздействий.

Правила обустройства котельной

Санитарные правила прописывают требования к обустройству бытовых котельных и вентиляции в них.

1. Выход воздуховода в котельной с газовым котлом располагают вверху, на потолке.
2. На 30 сантиметров ниже отверстия для обустройства дымохода проделывают дополнительный канал. Он будет участвовать в очищении дымохода.
3. Чистый воздух должен прибывать через вентиляционное отверстие из улицы или из соседней с котельной комнаты через отверстия внизу дверей.
4. С улицы в котельную должен попадать воздух в объеме 30 квадратных сантиметров на единицу мощности котла.

Если котел работает на мощности до 30 киловатт, то обустраивать его в отдельном помещении не обязательно. Его устанавливают на кухне, когда:

• площадь помещения больше 15 квадратных метров;
• потолок находятся на высоте больше 2 метров;
• окна легко открываются и снабжены форточкой;
• внизу двери просверлены отверстия для притока воздуха из прилежащего помещения.

Отопительный котел большой мощности устанавливается с котельной

Отопительный котел большой мощности обязательно требует наличия котельной. Стены в котельной частного дома должны быть выполнены из негорючих материалов.

Оборудование устанавливается на расстоянии больше 10 сантиметров от стены.

Установка вытяжного оборудования

Для вентиляции в помещении с газовым котлом удобнее всего использовать естественную тягу. Диаметр вентиляционного отверстия составляет от 15 до 25 сантиметров, в зависимости от мощности котла. В продушину вставляют пластиковую трубку небольшого размера. Внутреннее отверстие трубки оборудуют обратным клапаном. Он препятствует вытягиванию чистого воздуха обратно на улицу. Снаружи дома отверстие прикрывается сеткой, предохраняющей вентиляционный канал от засорения.

Установка вытяжки проходит точно также. Выходная часть вытяжной трубы закрывается конусом, чтобы защитить внутреннее пространство от мусора и осадков. Вытяжка устанавливается прямо над котлом, а приточный вентиляционный канал за отсеком с топливом. Вытяжка для котельных в доме должна быть сделана из термостойкого материала, который выдерживает резкие перепады температур. Корпус вытяжки должен быть устойчив к действию газа, серы, золы и ржавчины.

Систему вентиляции, основанную на естественной тяге, легко обустроить своими руками. Но она имеет один существенный минус. По санитарным нормам воздух в помещении с газовым котлом должен обновляться полностью три раза в один час. Настроить и проконтролировать природную тяговую вентиляцию нельзя. Циркуляция газов находится в прямой зависимости от времени года и направления ветра.

Дымоходы для вентиляции котельной

Принцип работы дымохода также основан на тяге. По дымоходу углекислый и угарный газы, пар, зола и другие побочные окисленные продукты выходят в атмосферу. В бытовых условиях используют вертикальные и горизонтальные дымоходы. Бытовые дымовые трубы имеют цилиндрическую форму и изготовлены чаще всего из нержавеющей стали. Дымоход часто строят своими руками из камня, кирпича или бетона. Дымоходная вентиляция должна соответствовать санитарным нормам.

1. Дымоход делают полностью герметичным, дым и газы не должны пропускаться внутрь котельной. Чтобы обеспечить это, трубы дымоходов штукатурят. Делают это обычно своими руками.
2. Дымоход должен возвышаться на 2-5 метров над козырьком крыши дома, чтобы обеспечивать нормальную тягу.
3. Диаметр дымохода котла должен быть немного меньше вентиляционного вытяжного дымохода.
4. Размер сечения трубы дымохода всегда указывают в технических характеристиках котла.
5. Дымоходный воздуховод не должен иметь больше трех изогнутых участков.

Дымоход для газового котла требует периодической очистки

Недостаток дымоходов в том, что они требуют периодической чистки. Дымоходные трубы регулярно забиваются сажей и копотью. Проверку и чистку труб проводят по правилам до начала отопительного сезона, когда они не функционируют.

Оборудование для искусственной вентиляции котельной

Бывают случаи, когда природную вентиляцию в помещении с газовым котлом устроить невозможно. В таких случаях на помощь приходит система принудительного механического воздухообмена. Для вытягивания загрязненного воздуха и подачи в комнату чистого служат вентиляторы. Чаще всего для бытовых нужд используют агрегаты, встраиваемые в вентиляционный канал. Их называют канальными. Дольше всего прослужат модели закрытые в корпусах из меди и алюминия. Эти материалы стойки к высокой температуре.

Для экономии часто устанавливают оборудование, предназначенное только для удаления или притока воздуха. Но для обеспечения большей безопасности лучше установить полную систему механической циркуляции.

Вытяжной вентилятор для газового котла выбирают в зависимости от возможностей самого котла, количества сгибаний и длины воздуховода. Нужно подбирать вентилятор с запасом мощности.

Самый главный плюс механической системы вентиляции в котельном помещении – возможность автоматического контроля. Когда котел включается в работу, датчики запускают вентиляторы. После выключения котла, вентиляторы еще какое-то время циркулируют воздух, а потом автоматически выключаются. Установку вентиляционного оборудования часто производят самостоятельно, но лучше воспользоваться помощью строителей, ведь устройства достаточно тяжелые.

Свой дом нуждается в качественном автономном отоплении. Правильное обустройство вентиляции обеспечит высокую производительность, безопасность и долгую службу отопительных котлов.

H.M.S. Hood Association-Battle Cruiser Hood

Котлы, топливо и сопутствующее оборудование

Котлы: Пар поставлялся 24 небольшими трубчатыми 3-х барабанными котлами Yarrow, которые сжигали нефтяное топливо. Таких котлов было по шесть в каждой из четырех котельных. Рабочее давление составляло 235 фунтов на квадратный дюйм, а поверхность нагрева на котел составляла 7 290 футов². Они требовали обширной и частой очистки для удаления накипи.

Топливо: Капот перевозил среднюю нагрузку около 1200 тонн / 1219.3 т мазута. Максимальная загрузка составила 4000 тонн / 4064,3 тонны.

Переднее машинное отделение над капотом

Вентиляторы котельной: Каждая котельная была оснащена 6 вентиляторами и двигателями. Вентиляторы имели цилиндры диаметром 9 дюймов и ходом 7 дюймов. Они были закрытого типа с принудительной смазкой.

Нагнетательные насосы: Нагнетательных насосов жидкого топлива было 16, по четыре в каждой котельной. Все это были 12-тонные насосы, за исключением двух в фок-мачтовом котельном отделении, которые были 24-тонными насосами и использовались для перекачки мазута, а также для подачи огня.

Главные паровые трубы: Главные паровые трубы были расположены в два прохода вдоль каждого борта корабля в котельных. Они несли пар из каждой котельной. Они имели диаметр 19 дюймов и соединялись с машинным отделением через две комбинированные переборки и аварийные клапаны на каждом борту корабля. Они также были соединены перекрестно в носовом машинном отделении. Это перекрестное соединение позволяло направлять пар к маневровым механизмам в каждом из передних двигателей. Кроме того, ветки 19дюймов в диаметре доходили до среднего и заднего машинных отделений. Между паровой трубой и регулирующим клапаном на каждом двигателе был установлен сепаратор.

Воронки: Капот был оснащен двумя воронками. Каждая обслуживала две котельные. Каждая воронка имела размеры 25 футов в глубину и 18 футов в ширину, с внешним кожухом на расстоянии шести дюймов от самой воронки. Расстояние от нижних горелок в передней части котлов до вершины воронки составляло около 100 футов.

Турбины с редуктором Брауна-Кертиса
Hood был оснащен четырьмя комплектами турбин. Каждая турбина обслуживала один гребной вал. Турбины внешнего вала левого и правого бортов располагались в переднем машинном отделении. Турбина левого внутреннего вала располагалась в среднем машинном отделении. Турбина внутреннего вала правого борта располагалась в кормовом машинном отделении.

Каждый комплект состоял из составных передних турбин, которые приводили в движение гребной вал через одинарный редуктор. Также имелась крейсерская турбина типа Брауна-Кертиса, которую можно было использовать для крейсерских скоростей. Он имел отдельный корпус и при необходимости мог подключаться к основному валу турбины высокого давления или отсоединяться от него. Каждая турбина была укомплектована собственным конденсатором и вспомогательным оборудованием и могла работать независимо от других турбин. В состав турбин входили следующие компоненты:

Роторы:
Каждый передний ротор турбины высокого давления состоял из десяти колес, из которых первое и второе были комбинированными, с двумя рядами лопастей каждое, а остальные были простыми импульсными колесами. Каждый ротор турбины низкого давления впереди состоял из восьми колес простого импульсного типа. Каждый несущий винт крейсерской скорости имел четыре колеса с компаундом скорости с тремя рядами лопастей на первом колесе и двумя рядами на каждом из остальных. Задняя турбина для каждого вала была встроена в передний корпус турбины низкого давления и состояла из двух сцепленных колес, каждое из которых несло три ряда лопастей.

Корпуса: Корпуса турбин изготовлены из чугуна с залитыми в корпус седлами клапанов управления форсунками. Шпиндели ротора были из кованой стали с пределом прочности на растяжение от 34 до 38 тонн на квадратный дюйм. Колеса были из кованой стали того же качества, а для лопастей использовалась фосфористая бронза, которые были обычного импульсного типа. Лопасти имели основание в виде ласточкиного хвоста, а кончики лопастей поддерживались кожухом из фосфористой бронзы. Диафрагмы были из чугуна с отлитыми сопловыми лопатками из никелевой стали (около 3,5% никеля). Диафрагмы маршевых турбин были сплошными, остальные диафрагмы в турбинах высокого давления и турбинах низкого давления были расколоть. Шпиндель выполнен паронепроницаемым в местах прохождения через диафрагмы за счет использования сегментных зубчатых латунных колец, удерживаемых в своей работе стяжными стальными пружинами с медным покрытием в маршевой и первой диафрагмах турбин высокого давления, а также за счет Она установила пружины в других диафрагмах высокого давления и в турбинах низкого давления. Сальники были набиты, как обычно в турбинах Брауна-Кертиса, с угольными кольцами, состоящими из сегментов и удерживаемыми на месте пружинами. Сальник переднего конца высокого давления имел восемь углеродных колец, а задняя турбина — четыре кольца. Маршевая турбина снабжалась пятью кольцами в каждом сальнике.

Вверху/слева — турбина низкого давления и реверса с конденсатором;
Вверху/справа — Комплект турбин с редуктором

Конденсаторы: Конденсатор каждого комплекта подвешивался под турбиной низкого давления и имел общую площадь конденсации 24 400 футов². Трубки имели внешний диаметр 5/8 дюйма, толщину 0,048 дюйма и длину между трубными пластинами 12 футов 3,5 дюйма. Общее количество ламп на конденсатор составляло 12 144 штуки. Конденсаторы были типа Weir’s Uniflex с кожухами из стальных пластин и уголков, причем пар поступал непосредственно из турбины низкого давления и проходил через конденсатор, тогда как циркулирующая вода сначала проходила через нижние трубы, а затем через верхние трубы. разработан для создания вакуума 28 дюймов при температуре морской воды 55 ° F и барометра на 30 дюймов. Вес конденсатора с трубками, заполненными оборотной водой, составлял около 70 тонн.

Производительность: Двигатели рассчитаны на общую мощность 144 000 л.с., при 210 оборотах винта и давлении в блоке управления около 210 фунтов, при 28 дюймах вакуума в конденсаторах.

Турбина высокого давления 1500 об/мин. на полной мощности, а турбина низкого давления — 1100 об / мин. Для уменьшения оборотов вала турбины до оборотов гребного вала использовался одинарный редуктор. Шестерня, приводимая в движение турбиной высокого давления, имела диаметр 20,174 дюйма в центре шага, а шестерня, приводимая в движение турбиной низкого давления, имела диаметр 27,51 дюйма. Зубчатое колесо имело диаметр делительной окружности практически 144 дюйма. Эти колеса были типа «ВСТРОЕННЫЕ» и весили около 46 тонн каждое. Было 392 зуба в колесе — 55 на шестерне высокого давления и 75 на шестерне низкого давления. Таким образом, передаточное число составляло 7,127 для шестерни высокого давления и 5,226 для шестерни низкого давления.

Дополнительное оборудование

Упорные блоки: Упорные блоки на шпинделях роторов (которые также действовали как регулировочные блоки для роторов) были типа Мичелла, как и упорные блоки на валу гребного винта/винта. Внешний диаметр воротника 4,5 фута, толщина воротника 7,5 дюймов. Это единственное кольцо приняло на себя всю тягу на валу. Белая металлическая поверхность каждого упорного блока составляла 1176 дюймов² как вперед, так и назад, что давало давление на упорную поверхность около 200 фунтов при полной мощности вперед. Диаметр упорного вала составлял 24 дюйма, диаметр промежуточного вала — 24 дюйма, а диаметр вала гребного винта — 28,5 дюйма.

Циркуляционные насосы: Каждый комплект главных двигателей был снабжен двумя главными циркуляционными насосами, причем двигатели были закрытого типа с принудительной смазкой, и каждый насос имел всасывающее отверстие 30 дюймов, рабочее колесо диаметром 31,5 дюйма, два двойных воздушных насоса, паровой насос. цилиндр имеет диаметр 20 дюймов и ход 20 дюймов, влажный насос имеет диаметр 36 дюймов и ход 20 дюймов, а сухой насос имеет диаметр 38 дюймов и ход 24 дюйма; Два жироуловителя гравитационного типа, нагреватель питательной воды прямого контакта, два насоса принудительной смазки и один насос подачи воды.

Вспомогательный конденсатор: В каждом из средних машинных отделений, а также в кормовом машинном отделении имелся вспомогательный конденсатор. Каждый конденсатор имел 5 390 трубок и площадь конденсации 5 330 футов². Они работали в унисон с двумя вспомогательными насосами циркуляции воздуха. Насосы имели диаметр всасывания и нагнетания 18 дюймов и рабочее колесо диаметром 27 дюймов.

Прочие насосы: для стационарных блоков насос принудительной смазки и водяной насос были установлены в кормовом машинном отделении для стационарных блоков. Кроме того, машинные отделения были оборудованы шестью пожарными и трюмными насосами, четырьмя насосами масляных топливных баков, воздушным компрессором общего назначения и четырьмя насосами пресной воды.

Перегонное оборудование: Перегонное оборудование располагалось в среднем и заднем машинных отделениях. В каждом машинном отделении было по два комплекта («А» и «Б»). Каждая установка «А» состояла из двух 80-тонных испарителей и одного дистиллятора. Эта комбинация может быть использована для подачи воды для нужд корабля или подпиточной воды для котлов. Каждый комплект «В» состоял из одного 80-тонного испарителя с паровой трубой, соединенной только с вспомогательным конденсатором в машинном отделении, в котором он располагался. Это использовалось исключительно для подпиточной воды котла.

Винты/гребные винты и валы

Винты: 4 трехлопастных винта из марганцевой бронзы
Диаметр винта: 15 футов / 4,57 м
Вес винта: 20 тонн каждый
Диаметр вала: 28,5 дюйма / 72,1 см каждый
Примечания:

• Винты, вывернутые наружу при движении судна вперед (по правому борту по часовой стрелке, по левому борту против часовой стрелки)
• Расчетное число оборотов шнека в минуту составляло 210 об/мин при полной скорости. Это позволило использовать винты с более высоким КПД.
• Изначально рассчитан на 210 об/мин. Достигнута скорость 206 об/мин на полной скорости на испытаниях в феврале-марте 1920 г.

Рулевое управление/Коннинг

Рулевое устройство: Рулевое управление было право- и левовинтовым. Они соединялись тягами, прикрепленными к траверсе на головке руля.

Рулевые двигатели: Два рулевых двигателя располагались в кормовом машинном отделении. Каждый состоял из трех цилиндров с двигателями прямого действия диаметром 17 дюймов и ходом 14 дюймов, приводимых в действие гидравлическим телемотором. Они соединялись с валами, которые доходили до рулевого механизма. Для вспомогательного рулевого управления в кормовом отсеке рулевого управления имелся электрогидравлический двигатель с регулируемой скоростью типа Williams-Janey. Он также был подключен к телемотору.

Руль направления: одинарный руль, установленный на осевой линии. Это работало лучше всего, используя достаточную мощность и промывку винта от двух внутренних винтов. Чтобы узнать больше, прочтите «Примечания по обращению с капюшоном».

Боевые посты: Кораблем можно было напрямую управлять со следующих постов:

• Боевая рубка
• Нижняя боевая рубка (аварийное положение)
• После машинного отделения
• Рулевой отсек (только дополнительный)

Печи и котлы | Министерство энергетики

Энергосбережение


Большинство домов в США отапливаются печами или котлами. Печи нагревают воздух и распределяют нагретый воздух по дому с помощью воздуховодов. Котлы нагревают воду и обеспечивают либо горячую воду, либо пар для отопления. Пар распределяется по трубам к паровым радиаторам, а горячая вода может подаваться через плинтусные радиаторы или системы лучистого пола или может нагревать воздух через змеевик. Паровые котлы работают при более высокой температуре, чем водогрейные котлы, и по своей природе менее эффективны; однако в настоящее время доступны высокоэффективные версии всех типов печей и котлов. Чтобы узнать больше о печах, котлах и других типах систем отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.

Переход на высокоэффективную печь или котел — эффективный способ сэкономить на отоплении дома.

Понимание рейтинга эффективности печей и котлов

Эффективность центральной печи или котла измеряется годовой эффективностью использования топлива (AFUE). Федеральная торговая комиссия требует, чтобы новые печи или котлы отображали их AFUE, чтобы потребители могли сравнивать эффективность нагрева различных моделей. AFUE — это мера того, насколько эффективно прибор преобразует энергию из топлива в тепло в течение обычного года.

В частности, AFUE представляет собой отношение годовой тепловой мощности печи или котла к общему годовому потреблению энергии из ископаемого топлива. AFUE, равный 90 %, означает, что 90 % энергии топлива превращается в тепло для дома, а остальные 10 % уходят в дымоход и куда-либо еще. В AFUE не включаются тепловые потери системы воздуховодов или трубопроводов, которые могут составлять до 35 % энергии на выработку печи при расположении воздуховодов на чердаке, в гараже или другом частично кондиционируемом или некондиционируемом помещении.

Полностью электрическая печь или котел не имеет потерь дымовых газов через дымоход. Рейтинг AFUE для полностью электрической печи или котла составляет от 95% до 100%. Более низкие значения относятся к блокам, установленным на открытом воздухе, поскольку они имеют более высокие потери тепла через рубашку. Однако, несмотря на их высокую эффективность, более высокая стоимость электроэнергии в большинстве районов страны делает полностью электрические печи или котлы неэкономичным выбором. Если вы заинтересованы в электрическом отоплении, рассмотрите возможность установки системы теплового насоса.

Ознакомьтесь со стандартами для жилых печей.

Определить и сравнить эффективность системы можно не только по ее АФУЭ, но и по характеристикам ее оборудования.

Старые малоэффективные системы отопления:

• Естественная тяга, создающая поток дымовых газов
• Постоянная контрольная лампа
• 56% до 70% AFUE.

Среднеэффективные отопительные системы:

• Вытяжной вентилятор более точно регулирует поток воздуха для горения и дымовых газов
• Электронное зажигание (без контрольной лампы)
• Компактный размер и меньший вес для снижения циклических потерь
• Дымоход малого диаметра
• 80% до 83% AFUE.

Высокоэффективные системы отопления:

• Конденсация дымовых газов во втором теплообменнике для повышения эффективности
• Герметичное сжигание
• 90% до 98,5% AFUE.

Модернизация вашей печи или котла

Печи и котлы можно модернизировать для повышения их эффективности. Эти обновления повышают безопасность и эффективность более старых систем. Затраты на модернизацию следует тщательно сопоставить со стоимостью нового котла или печи, особенно если замена, вероятно, произойдет в течение нескольких лет или если вы хотите перейти на другую систему по другим причинам, например, для установки кондиционера. Если вы решите заменить свою систему отопления, у вас будет возможность установить оборудование, в котором используются самые энергоэффективные технологии отопления.

Модернизация зависит от топлива, поэтому информацию о модернизации см. в следующих разделах:

• Газовые печи и котлы (включая установки, работающие на природном газе и пропане)
• Дизельные печи и котлы.

Другие варианты модернизации, которые могут повысить энергоэффективность системы, включают установку программируемых термостатов, модернизацию воздуховодов в системах с принудительной подачей воздуха и добавление зонального контроля для систем горячего водоснабжения. Этот вариант обсуждается в разделе «Системы распределения тепла».

Замена печи или котла

Хотя старые печи и котлы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, превращая почти все топливо в тепло, полезное для вашего дома. Модернизация энергоэффективности и новая высокоэффективная система отопления часто могут вдвое сократить ваши счета за топливо и выбросы загрязняющих веществ в вашей печи. Модернизация вашей печи или котла с 56% до 9Эффективность 0 % в среднем доме с холодным климатом сэкономит 1,5 тонны выбросов углекислого газа в год, если вы отапливаете его природным газом, или 2,5 тонны, если вы отапливаете его мазутом.

Если ваша печь или котел устарели, изношены, неэффективны или значительно увеличены в размерах, самое простое решение – заменить его на современную высокоэффективную модель. Старые угольные горелки, которые были переведены на жидкое топливо или газ, являются первыми кандидатами на замену, а также печи, работающие на природном газе, с запальниками, а не с электронным зажиганием. Более новые системы могут быть более эффективными, но они по-прежнему могут быть слишком большими, и их часто можно модифицировать, чтобы уменьшить их операционную мощность.

Перед покупкой новой печи или котла или модификацией существующего агрегата рекомендуется сначала повысить энергоэффективность вашего дома, утеплив его и/или установив новые энергосберегающие окна, а затем попросить подрядчика по отоплению определить размеры вашей печи. Повышение энергоэффективности сэкономит деньги на новой печи или котле, потому что вы можете купить меньший блок. Печь или котел подходящего размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в систему с максимальной эффективностью. В более мягком климате с более низкими годовыми затратами на отопление дополнительные инвестиции, необходимые для повышения эффективности с 80% до 90% и 95%, могут быть трудно оправданы. Однако имейте в виду, что устройства с более высокой эффективностью будут иметь более низкие выбросы, чем устройства в диапазоне 80%.

Укажите герметичную печь для сжигания или котел, который будет подавать наружный воздух непосредственно в горелку и отводить дымовые газы (продукты сгорания) непосредственно наружу, без необходимости в вытяжном колпаке или заслонке. Печи и котлы, которые не являются блоками с закрытым сгоранием, всасывают нагретый воздух в блок для сжигания, а затем направляют этот воздух вверх по дымоходу, тратя впустую энергию, которая использовалась для нагрева воздуха. Блоки с закрытым сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных дымовых газов в ваш дом. В печах, не являющихся герметичными, обратная тяга дымовых газов может быть большой проблемой.

Высокоэффективные закрытые установки для сжигания обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый воздуховод, либо дымоход следует футеровать для размещения кислых газов (см. раздел о поддержании надлежащей вентиляции ниже).

Обслуживание вашей печи или котла

Специалист по системам отопления должен проводить следующее техническое обслуживание.

Все системы:

• Проверьте состояние вентиляционной трубы и дымохода. Детали вентиляционной системы со временем могут прийти в негодность. Проблемы с дымоходом могут быть дорогими в ремонте и могут помочь оправдать установку нового отопительного оборудования, которое не будет использовать существующий дымоход.
• Проверьте физическую целостность теплообменника. Теплообменники котла могут пропускать воду, и это легко обнаружить. Теплообменники печи смешивают дымовые газы с воздухом помещения, когда они протекают, что является важной причиной для их проверки с точки зрения безопасности. Попадание дымовых газов в дом может вызвать отравление угарным газом. Предполагается, что в каждом доме должна быть работающая сигнализация угарного газа.
• Отрегулируйте органы управления на котле или печи, чтобы обеспечить оптимальные настройки температуры воды и воздуха для эффективности и комфорта.
• Если вы планируете заменить или модернизировать существующую систему отопления, попросите техника провести проверку эффективности сгорания.

Системы принудительной подачи воздуха:

• Проверить камеру сгорания на наличие трещин
• Тест на угарный газ (CO) и меры, если он обнаружен
• Регулировка управления вентилятором и температуры приточного воздуха
• Очистите и смажьте воздуходувку
• Удалите грязь, сажу или коррозию с печи или котла
• Проверить подачу топлива и характеристики пламени, при необходимости отрегулировать
• Уплотнить соединения между топкой и основными каналами.

Системы горячего водоснабжения:

• Контрольный предохранительный клапан
• Проверка контроля верхнего предела
• Осмотрите напорный бак, который должен быть заполнен воздухом, чтобы убедиться, что он не заполнен водой
• Очистите теплообменник.

Паровые системы:

• Слить немного воды из котла для удаления отложений и повышения эффективности теплообмена
• Испытание защитного устройства отсечки при низком уровне воды и защитного устройства защитного отключения по верхнему пределу
• Опорожнить поплавковую камеру для удаления отложений, что предотвратит засорение отсечки при низком уровне воды
• Анализ котловой воды и добавление химикатов по мере необходимости для контроля отложений и коррозии
• Очистить теплообменник
• См. также паровые радиаторы.

Дымоходы

Правильно функционирующие дымоходы выводят побочные продукты сгорания из дома. Таким образом, проблемы с дымоходом подвергают вас риску попадания этих побочных продуктов, таких как угарный газ, в ваш дом.

Большинство старых печей и котлов имеют дымоходы с естественной тягой. Дымовые газы выходят из дома через дымоход, используя только свою плавучесть в сочетании с высотой дымохода. Дымоходы с естественной тягой часто имеют проблемы с выпуском дымовых газов из-за засорения дымохода, ветра или давления внутри дома, которое преодолевает плавучесть газов.

Атмосферные, открытые печи и котлы, а также печи и котлы с вентилятором должны вентилироваться в каменные дымоходы, металлические двустенные дымоходы или изготовленные дымоходы другого типа. Каменные дымоходы должны иметь шамотную, каменную облицовку или модернизированную металлическую облицовку дымохода.

Многие старые дымоходы имеют изношенные футеровки или вообще не имеют футеровки, и их необходимо заново футеровать при замене печи или котла. Облицовку дымохода следует производить при любом из следующих изменений в системе отопления пламенем:

• Когда вы заменяете старую печь или котел на более новый, который имеет AFUE 80% или более. Эти устройства средней эффективности имеют больший риск отложения кислотного конденсата в дымоходах, и дымоходы должны быть подготовлены к тому, чтобы справиться с этой коррозионной угрозой. Размер нового вкладыша дымохода должен соответствовать размеру нового отопительного прибора и водонагревателя (если имеется) установщиком.
• При замене старой печи или котла на новый прибор 90+ AFUE или тепловой насос. В этом случае отопительный прибор больше не будет выходить в старый дымоход, а если имеется водонагреватель, то теперь он будет выходить через увеличенный дымоход. Этот слишком большой дымоход может привести к образованию конденсата и недостаточной тяге. Новый вкладыш дымохода должен быть рассчитан только на водонагреватель, или в некоторых случаях водонагреватель может быть выведен прямо через стену.

Другие проблемы с вентиляцией

Некоторые неконденсационные печи и котлы с вентилятором, установленные в период с 1987 по 1993 год, могут иметь горизонтальную вентиляцию через высокотемпературную пластиковую вентиляционную трубу (не из ПВХ, которая безопасно используется в конденсационных печах).
