Двойные розетки в один подрозетник: Одна двойная розетка или две одинарных розетки

Содержание

Как подключить двойную розетку. Двойная розетка – это вынужденная мера?

Содержание

Как подключить двойную розетку. Двойная розетка – это вынужденная мера?
Двойная розетка размеры. Одна двойная розетка или две одинарных розетки – в чем разница?
Двойная розетка в два подрозетника. Как подключить двойную розетку в один подрозетник?
- Что потребуется для работы
- Последовательность подключения двойной розетки в один подрозетник
Видео как подключить двойную розетку к 220В

Как подключить двойную розетку. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

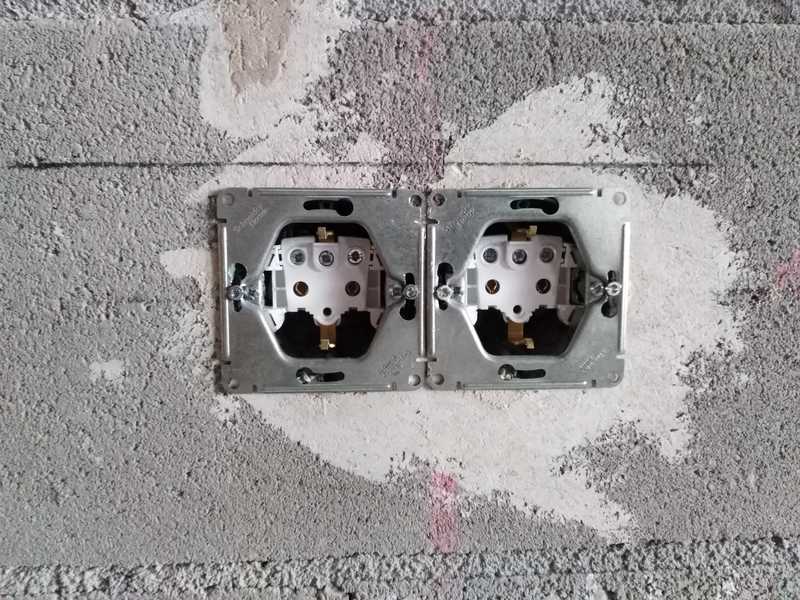

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Двойная розетка размеры. Одна двойная розетка или две одинарных розетки – в чем разница?

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

Необходимо также отметить еще одну особенность двойной и одинарных розеток.

Механизм двойной розетки рассчитан на протекание тока до 16А. Механизм каждой одинарной розетки также рассчитан на протекание тока до 16А.

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Двойная розетка в два подрозетника. Как подключить двойную розетку в один подрозетник?

Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

Перфоратор.
Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
Фигурная и плоская отвёртка.
Монтёрский нож с новым острым лезвием.
Бокорезы.
Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после — затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

9. Приложить пластиковую накладку и закрепить её двумя болтами.

Готовая двойная розетка

После того как розетка будет готова, следует править её на исправность, а после – на отсутствие зазора между декоративной накладкой и стеной. Если зазор слишком большой и конструкция выглядит не эстетично, то необходимо снять накладку, послабить фиксирующие винты и немного «утопить» механизм в подрозетник. А после – вернуть в своё первоначальное состояние.

Видео как подключить двойную розетку к 220В

Двойные розетки в один подрозетник в Энгельсе: 500-товаров: бесплатная доставка, скидка-71% [перейти]

Партнерская программаПомощь

Энгельс

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Торговля и склад

Промышленность

Мебель и интерьер

Все категории

ВходИзбранное

-37%

816

1300

Розетка двойная в один подрозетник Legrand Valena с заземлением 16А, цвет белый — 2 шт. Тип:

В МАГАЗИН

-53%

399

850

Двойная розетка с заземлением в сборе рамкой один подрозетник Legrand, серии Valena 16А 250В, винтовые клеммы. Цвет — слоновая кость (1шт)

В МАГАЗИН

Intro 1Э-205-01 Intro Розетка 2X2P+E Schuko, 16А-250В, СУ, б. л, Plano, белый (10/100/1400) Выключат

ПОДРОБНЕЕ

-53%

399

850

Розетка двойная в один подрозетник Legrand Valena с заземлением 16А 250в винтовые клеммы цвет белый (1шт)

В МАГАЗИН

-16%

378

450

Двойная розетка с заземлением в сборе рамкой один подрозетник Legrand, Valena 16А 250В, винтовые клеммы. Цвет — слоновая кость (1шт)

В МАГАЗИН

-43%

455

800

Розетка двойная в один подрозетник Legrand Valena с заземлением 16А, цвет белый — 1 шт. Тип:

В МАГАЗИН

Розетка Intro Plano 1-205-11 с заземлением двойная 2X2P+E Schuko 16А-250В IP20 скрытой установки сосна

ПОДРОБНЕЕ

Розетка двойная ЭРА с заземлением механизм скрытой установки 16А 250В IP20, слоновая кость

ПОДРОБНЕЕ

Розетка двойная с заземлением Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка Solo встраиваемая двойная с заземлением 16А-250В Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка двойная с заземлением, со шторками, слоновая кость Legrand Производитель: LEGRAND

ПОДРОБНЕЕ

legrand

Розетка двойная ЭРА механизм скрытой установки 16А 250В IP20, белый Производитель: ЭРА, Ориентация

ПОДРОБНЕЕ

Розетка Plano двойная встраиваемая без заземления 16А-250В Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка Plano двойная встраиваемая с заземлением 16А-250В Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка двойная с заземлением скрытая со шторками 16А TDMElectric Производитель: TDM ELECTRIC

ПОДРОБНЕЕ

Розетка Smartbuy «Венера», 16 А, одноместная, скрытая, с з/к, белая 2174322 Используйте розетку «Вен

ПОДРОБНЕЕ

ДВойная розетка с заземлением в сборе с рамкой в один подрозетник Legran, Valena 16А 250В, винтовые клеммы. Цвет — слоновая кость (1шт)

ПОДРОБНЕЕ

Розетка двойная с заземлением Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка Smartbuy «Венера», 10 А, двухместная, скрытая, без з/к, белая 2174325 Розетка «Венера» устан

ПОДРОБНЕЕ

Розетка Intro Solo 4-205-03 с заземлением двойная 2X2P+E Schuko 16А-250В IP20 скрытой установки алюминий

ПОДРОБНЕЕ

Розетка Solo встраиваемая двойная с заземлением 16А-250В Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка Smartbuy «Венера», 16 А, двухместная, скрытая, с з/к, белая Используйте розетку «Венера» для

ПОДРОБНЕЕ

Розетка двойная с заземлением Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка двойная с заземлением встраиваемая TDMElectric Производитель: TDM ELECTRIC

ПОДРОБНЕЕ

Розетка Solo встраиваемая двойная с заземлением 16А-250В Intro Производитель: Intro

ПОДРОБНЕЕ

Розетка двойная встраиваемая белая TDMElectric Производитель: TDM ELECTRIC

ПОДРОБНЕЕ

Розетка двойная с USB на 16А 250В, в комплекте со стеклянной рамкой, закаленное стекло, белый

ПОДРОБНЕЕ

-52%

596

1250

Двойной выключатель с розеткой в одном корпусе Bylectrica Пралеска, открытой установки, 10А, 250В, IP20, цвет бежевый, 2В-РЦ-693беж

ПОДРОБНЕЕ

Розетка двойная с заземлением встраиваемая TDMElectric Производитель: TDM ELECTRIC, Монтаж:

ПОДРОБНЕЕ

Розетка двойная с заземлением встраиваемая TDMElectric Производитель: TDM ELECTRIC, Монтаж:

ПОДРОБНЕЕ

Розетка двойная с заземлением скрытая с рамкой 250В 16А TDMElectric

ПОДРОБНЕЕ

Розетка двойная с USB, в стандартный подрозетник 65-68 мм, рамка стекло Серый Производитель: MVAVA,

ПОДРОБНЕЕ

2 страница из 39

Двойные розетки в один подрозетник

Двойная розетка с одной стороны не работает [Причины и решения] —

Оставить комментарий

Введение

Настенные розетки могут быть повреждены по множеству причин. И во многих сценариях одна сторона двойной розетки может не работать. Эту проблему очень сложно решить. Итак, мы придумали причины этой проблемы, а также пути ее решения.

Почему моя двойная розетка не работает с одной стороны?

Двойная розетка представляет собой базовую пластину, соединенную с двумя разными токопроводящими панелями. Одна сторона сокетов может не работать по разным причинам. Возможно короткое замыкание проводов. Или внутренний пластиковый корпус мог расплавиться, что привело к повреждению медных проводников.

В этой статье мы подготовили подробный обзор. Чтобы вы могли легко понять причины и решения.

Причины, по которым не работает одна сторона розетки

Причины, по которым не работает одна сторона двойной розетки, могут быть двух основных категорий.

Одна проблема с проводкой. И другая проблема с проводниками.

Проблема с проводкой

Проблема с проводами в основном связана с отключением. Если провода не подключены должным образом, может быть большая вероятность того, что розетка не работает.

Это может произойти при перегорании проводов из-за короткого замыкания. Также может случиться, когда посторонние предметы мешают и рвут проводку.

Проблема с проводником

Вторая проблема, связанная с проводниками, немного сложна. Вся розетка имеет медные проводники в основании. Они получают и отдают электричество. Поскольку они сделаны из меди, основная проблема с ними заключается в том, что они покрываются посторонними материалами.

Если какой-либо внешний материал покрывает медные проводники, они не могут функционировать. Потому что поток электричества прерывается. Даже обнаружение этой проблемы требует открытия сокета. Для чего могут потребоваться дрели или отвертки. Итак, зарядите свои дрели.

Для такой тонкой работы вам могут понадобиться хорошие инструменты. Итак, мы предложили вам хорошие отвертки.

Продукт 1
Продукт 2

Теперь вы знаете, почему не работает одна сторона розетки. Давайте обсудим решения.

Решения позади одной стороны не работают

Как обсуждалось ранее, у этой проблемы могут быть две основные причины. Мы подробно описали шаги по устранению обеих проблем. А они следующие.

Электропроводка

Первое, что мы должны сделать, это отключить электричество. Чтобы мы могли отключить розетки от стены, не навредив себе. Теперь мы должны проверить, какая часть двусторонней печати не работает.

После того, как мы убедились, какая сторона двустороннего не работает, можно приступать к работе. Нам нужно будет снять опорную пластину розетки со стены.

Для этого надо аккуратно открутить винты, а затем полностью снять розетку. После этого мы заметим провода, прикрепленные к горячим винтам внутри розетки.

Придется искать точку отключения. Так что мы можем переподключить или переподключить его с розеткой. Если его нельзя обнаружить невооруженным глазом, возможно, он находится за стеной. Для этого мы можем использовать Franklin M150, чтобы найти точку отключения.

Итак, найдя место разъединения, мы можем снова соединить провода плоскогубцами. Во многих случаях могут потребоваться внешние провода.

И после этого снова прикрепим розетку к стене и посмотрим, работает она или нет. Конечно, если проблема связана с проводкой, розетка будет работать.

Решение для проводника

Работа по фиксации проводника немного сложнее. Во-первых, мы должны отключить электричество. Теперь мы должны проверить, какая часть двусторонней печати не работает.

Теперь, после проверки проводки, если мы уверены, что проблема не в ней. Мы должны проверить кондуктора. Для этого мы должны отсоединить провода от горячих винтов.

Затем мы должны полностью открыть винты горячей проволоки. Рекомендуется использовать хорошие отвертки.

Полностью снимите лицевую панель розетки, и вы увидите опорные пластины проводников. Опорные плиты крепятся заземляющими крышками во избежание возгорания. Но вам придется удалить их, чтобы увидеть, нет ли каких-либо вторжений в проводники.

Снимите внешние крышки. Затем снимите стаканы проводников. Теперь вы увидите лица проводников. Они отвечают за основную проводимость электричества.

Возможны любые материалы, вызывающие проблему. Это может быть пластик, расплавившийся от корпуса розетки. Это также может быть пыль или другие материалы.

Мы должны правильно очистить проводящие пластины. Можно использовать любые промышленные чистящие средства. Но рекомендуется использовать нехлорированные очистители тормозов.

После устранения засора можно собрать розетку обратно.

А после этого снова прикрепим розетку к стене и посмотрим, работает она или нет. Конечно, если проблема связана с проводником, розетка будет работать.

Часто задаваемые вопросы

Вопрос: Может ли половина розетки стать плохой?

Ответ: Да, половина торговой точки может устареть. Неисправная розетка может быть вызвана неисправным соединением, старой проводкой или сработавшим автоматическим выключателем.

Вопрос: Из-за чего отключается электричество в половине дома?

Ответ: Наиболее вероятной причиной является отключенный выключатель. Это может произойти, если электрическая цепь перегружена. Или если в системе произошло короткое замыкание из-за неисправного оборудования или поврежденного шнура.

Вопрос: Почему в розетке два горячих провода?

Ответ: Поскольку розетки соединены в гирляндную цепь, к каждой розетке подключено множество горячих/нейтральных проводов. Это указывает на то, что сигнал «горячий/нейтральный» поступает только от одного из проводов и передается на другой.

Заключение

В заключение, чтобы завершить эту статью, мы считаем, что она была полезна для решения ваших проблем. Эта статья охватывает все, что вам нужно знать о двойной розетке , одна сторона не работает . Кроме того, мы надеемся, что вам понравился наш контент.

Так что до следующего раза, удачи!
