Продукция — Профиль крепёжный перфорированный
Компания ООО «Риб» предлагает своим партнерам и клиентам пластины, как один из элементов перфорированного крепежа для деревянного домостроения.

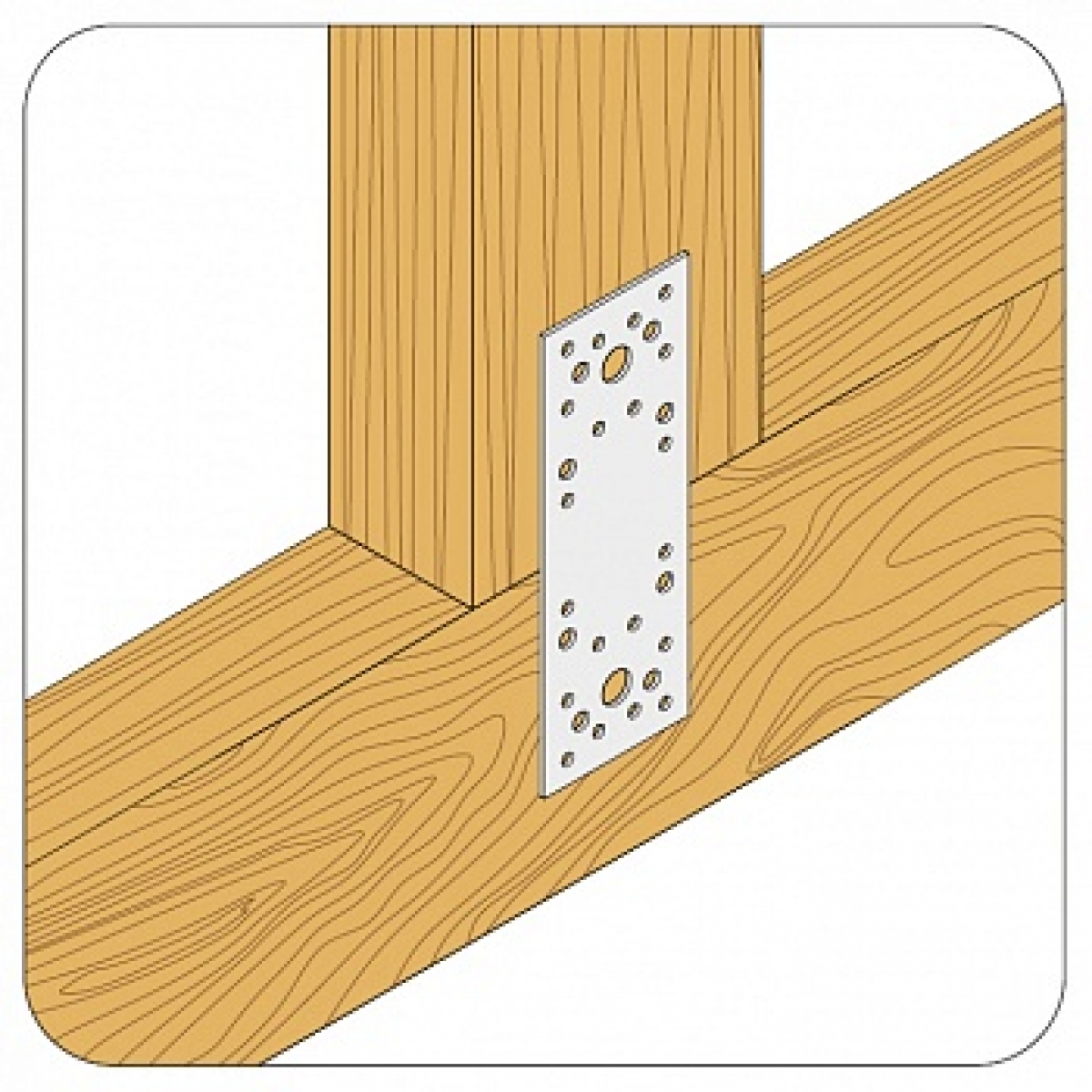

Крепежная пластина представляет собой самый простой и надежный монтажный элемент для соединения деревянных конструкций в одной плоскости. Перфорированная пластина производится из оцинкованной стали. Ее толщина составляет от 2 до 2,5 мм, что позволяет использовать ее для фиксации и соединения деталей, расположенных на открытом воздухе и используемых в жестких условиях.
При монтаже крепежных пластин не требуется врезка или зарезка, поэтому не происходит ослабление опорной конструкции в целом. Такие крепежные пластины используются для укрепления балочных и стропильных конструкций деревянного дома. Также их применяют при сращивании балок, что обеспечивает достаточно надежные соединения.

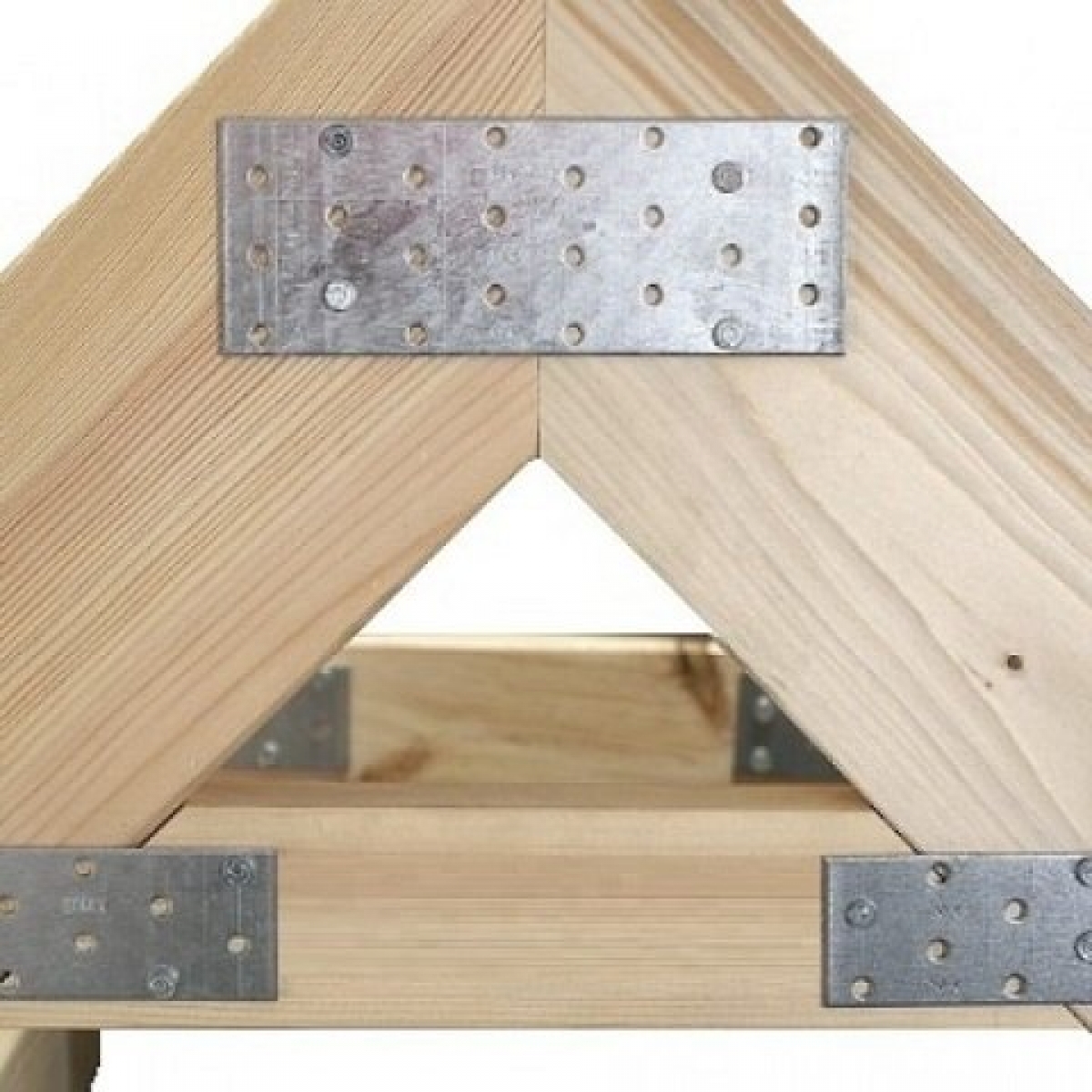

Крепежные пластины являются связующим элементом в стропильно-подстропильной системе при постройке деревянных конструкций кровли.
Поэтому на заводе «Риб» со всей ответственностью относятся к производству крепежных пластин, ведь от них зависит прочность соединения строительных элементов дома.
Монтаж крепежной пластины не требует использования специального оборудования, а фиксируется при помощи шурупов и гвоздей. На заводе производятся крепежные пластины различных размеров.
Среди всех видов крепежных пластин, перфорированные монтажные пластины являются самыми популярными. Такая пластина может использоваться в любых сферах строительства, производства и промышленности. В отличие от перфорированного уголка, которые скрепляет элементы, лежащие под прямым углом, пластина используется там, где необходима фиксация нескольких элементов, находящихся на одной плоскости.
Как и все крепежные детали, завод «Риб» изготавливает крепежные пластины из высококачественной оцинкованной стали. Данный материал устойчив к негативным воздействиям окружающего мира, поэтому эти пластины можно использовать при внешних и внутренних работах.
Благодаря перфорации, крепежные пластины нетрудно использовать при строительстве, они намного снижают время, затраченное на монтаж. Только опытные работники производства могут с точностью и соблюдением необходимой техники, изготовить крепежные пластины, которые станут надежной опорой любой конструкции.
Область применения
В качестве крепежной детали прямоугольные перфорированные пластины применяются не только при сборке мебели. Продуманная форма и большое количество отверстий для крепежных элементов существенно расширяют область их применения, включая в нее создание различных конструкций из металла, дерева и других материалов.
Особенности холоднокатаной рулонной стали, из которой выполнена несущая часть соединительных пластин, обеспечивают изделие механической прочностью в сочетании с пластичностью. Благодаря процессу горячего цинкования крепежная деталь невосприимчива к коррозии, а использование при её производстве современного оборудования гарантирует математическую точность перфорированных отверстий, стандартный диаметр которых равен 5 мм.
С преимуществами крепежа от ООО «РИБ» можно познакомиться в разделе сайта «Статьи» .
Там же есть советы о том как купить крепеж с выгодой для себя .
Цены и условия поставки на перфорированный крепеж уточняйте у менеджеров по телефону +7(831)269-20-93.
Соединение при помощи перфорированных пластин подвергаются силам растяжения, которые могут разрывать такие соединения. Перфорированные пластины могут раскладывать эти силы. Максимальная нагрузка соединения обозначена, как минимальная величина из следующих:
Допустимая нагрузка на перфорированные пластины
Fдоп=0,12*Н*В
Где «Н» -толщина пластины, «В» — ширина пластины
Максимальная нагрузка на шурупы
Fдоп=0,56*N
Где «N» — количество шурупов в одном деревянном элементе.
Пример расчета:
Пластина 200-80-2,0; количество шурупов в одном деревянном элементе — 10 шт.
Допустимая нагрузка на пластину Fдоп=0,12*2*80 =19,2 кН
Допустимая нагрузка на шурупы Fдоп=0,56*10 =5,6 кН
Таким образом принимаем максимально допустимую нагрузку Fдоп=5,6 кН
Пластина крепежная / пластина крепежная перфорированная
| Максимальная нагрузка, кН | |
|---|---|
| А-В-Н | Шурупы |
| 200-80-2,0 | 4,0х35 |
| 360-80-2,0 | 4,0х35 |
| 120-40-2,0 | 4,0х35 |
| 160-40-2,0 | 4,0х35 |
| 200-40-2,0 | 4,0х35 |
| 240-40-2,0 | 4,0х35 |
| 280-40-2,0 | 4,0х35 |
| 480-40-2,0 | 4,0х35 |
| 600-40-2,0 | 4,0х35 |
| 840-40-2,0 | 4,0х35 |
С преимуществами крепежа от ООО «РИБ» можно познакомиться в разделе сайта «Статьи» .
Там же есть советы о том как купить крепеж с выгодой для себя .
Цены и условия поставки на перфорированный крепеж уточняйте у менеджеров по телефону +7(831)269-20-93.
ПЛАСТИНА КРЕПЕЖНАЯ ООО «Арматон» ⋆ ПЛАСТИНА КРЕПЕЖНАЯ
Крепежные пластины могут использоваться для укрепления стропильных и балочных конструкций при строительстве деревянных конструкций, а так же при сращивании балок, что дает более прочные соединения, чем на гвоздях и скобах и других деревянных конструкций. Крепежная пластина используется для сращивания различных пиломатериалов, которые находятся в одной плоскости, используются для соединения кобылок на углах. Крепежная пластина легка и удобна в применении, а это существенно облегчает работу монтажника и не требует его высокой квалификации.
| Артикул | Длина (А) | Ширина (С) | Толщина (D) | Кол-во шт. в упаковке |
|---|---|---|---|---|
| KP-100 | 100 | 35 | 2 | 200 |
| KP-100х50 | 100 | 50 | 2 | 200 |
| KP-140 | 140 | 55 | 2 | 100 |
| KP-180×40 | 180 | 40 | 2 | 100 |
| KP-180×65 | 180 | 65 | 2 | 80 |
| KP-210 | 210 | 90 | 2 | 50 |
| KP-260 | 260 | 100 | 2 | 25 |
Сегодня трудно найти сферу, в которой не применяется перфорированный крепеж.
Отопление, различные уровни ремонтных работ, сборка мебели или просто домашний ремонт – везде можно встретить этот универсальный элемент. Состоит он из оцинкованной стали и выдерживает максимально высокие нагрузки. Это стало возможно благодаря технологии горячего цинкования. Наша продукция изготовлена с соблюдением всех технических норм, а качество достигается прочностью материала, правильным расположением отверстий и защитными свойствами крепежа.
Нашу продукцию можно разделить на такие виды крепежа:
• пластина соединительная и крепежная,
• уголок (делится на обычный и усиленный),
• крепежная лента,
• опора бруса,
• опора балки.
Невозможно представить современного профессионала, который в своей работе не использовал перфорированные уголки, кронштейн или пластины. Это обуславливается техническими требованиями, и главной задачей — получить максимальное качество, при минимальной потере денег и времени. Поэтому популярность этого крепежа в будущем будет только расти, а делая заказ у нас, вы можете быть уверены в качестве материала и достижении своих целей.
Общая характеристика.
Технология создания перфорированных элементов, подняла всю отрасль монтажа и сборки на качественно новый уровень. Хотя в этом есть и небольшой недостаток. Модельный ряд креплений настолько велик, что иногда не только новичку, но и мастеру со стажем легко затеряться в таком разнообразии. Рассмотрим главные виды и характеристики основных креплений.
Монтажная перфолента.
Основная функция крепежа перфоленты – зафиксировать детали, которые не рассчитаны на сильные нагрузки. Крепится лента с помощью гвоздей или обычных шурупов и широко применяется при температурных нагрузках и сильной влажности. Сейчас лента перфорированная делится на такие виды:
• прямая лента (применима в работе с климатическим оборудованием и сантехникой)
• утолщённая лента (широко используется в креплениях средней нагрузки)
• волнистая лента (эта лента крепежная получила широкое применение в вентиляционных конструкциях)
Монтажная соединительная или крепежная пластина.
Такой крепеж, как перфорированная пластина — применим в случаях высоких нагрузок, где части конструкции находятся на одной плоскости. Благодаря широкой сфере применения этот вид крепежа можно назвать универсальным. В зависимости от места использования можно выделить такие типы:
• пластина соединительная,
• пластина крепежная,
• пластина оконная.
Перфорированные опоры.
Этот тип крепежа применяется, если нужно закрепить в конструкции элементы с несущей нагрузкой. Делается это с помощью специальной опоры бруса или опоры балки. Выделяются два типа креплений:
• Первая — это открытая опора бруса, где несущий элемент крепится с обеих сторон.
• Вторая – это закрытая опора бруса, где крепление создает закрытое пространство позади несущего элемента.
Уголок соединительный.
Этот тип крепления незаменим в кровельных и монтажных работах. Крепежный уголок эффективен с деревянным материалом и легко монтируется гвоздями или шурупами. В зависимости от нужных характеристик крепеж делится на такие виды:
• анкерный,
• уголок усиленный,
• z-образный,
• равносторонний и т.
д.
Процедуры установки пластин сдвига — пластины сдвига
Срезные пластины устанавливаются с помощью специального инструмента, состоящего из режущей головки и направляющей насадки. Инструмент для обточки прорезает канавки на поверхности дерева, которые концентричны отверстию под болт. Два маленьких винта с головкой на лицевой стороне режущей головки можно поднимать или опускать для регулировки глубины канавок. Чтобы пластины сдвига работали должным образом, крайне важно использовать инструмент для притирки при установке пластин сдвига.
В этом видеоролике продолжительностью 3:32 демонстрируются методы, необходимые для правильного вырезания врезок в древесине для установки противорезных пластин. В этом видео используется сверлильный станок, но также можно использовать тяжелую портативную дрель диаметром 3/4 дюйма или больше. Этот специальный инструмент для притирки абсолютно необходим для правильной установки противорежущих пластин.
В приведенном выше видео показано, как установить срезную пластину диаметром 4 дюйма на болт диаметром 3/4 дюйма.
Основные инструкции описаны ниже.
Пошаговые инструкции по установкеПросмотреть PDF для печати
Детали, необходимые для установки противорежущей пластины
Вам потребуется:
- 4-дюймовая противорежущая пластина
- Инструмент для даппинга (набор), включая:
- Шестигранный ключ
- Пилотное сверло 3/4″
- Режущая головка
- Сверло 13/16″
1. Вставьте пилотное сверло
Эти компоненты входят в состав набора инструментов для даппинга, поставляемого Portland Bolt (код продукта 18671).
2. Просверлите в дереве отверстие для болта диаметром 13/16″. В видео используется сверлильный станок, но подойдет и тяжелая портативная дрель диаметром 3/4 дюйма или больше.
Сверло не входит в комплект инструментов для даппинга, но его можно приобрести в любом хозяйственном магазине.
3. Вставьте насадку в ручную дрель или сверлильный станок. Используйте направляющее сверло , чтобы совместить режущую головку с предварительно просверленным отверстием под болт. Небольшие винты с головкой на лицевой стороне инструмента для даппинга можно отрегулировать, чтобы изменить глубину канавок.
4. По завершении канавки, созданные с помощью инструмента для выравнивания, должны быть надлежащей глубины, чтобы поверхность пластины для сдвига находилась на одном уровне с поверхностью дерева. Отрегулируйте глубину соответствующим образом, если пластина сдвига находится слишком высоко или слишком низко в канавках.
Рекомендуется начать с очень мелкой канавки и проверить глубину с помощью пластины для резки, регулируя винты с головкой до тех пор, пока пластина для резки не сядет заподлицо с деревом.
5. В этом примере между двумя деревянными элементами установлены две пластины сдвига.
Край одной платы срезан в демонстрационных целях, чтобы показать соединение. Существуют и другие варианты установки, в которых противорежущие пластины монтируются против стали.
Вопросы? Спросите Дэна
Дэн Карпан, торговый представитель Portland Bolt, является экспертом по пластинам сдвига. Свяжитесь с Дэном по телефону, через нашу форму, по электронной почте или через чат если у вас есть вопросы.
О компании Portland Bolt
Этот веб-сайт принадлежит и управляется компанией Portland Bolt and Manufacturing Company. Целью этого сайта является предоставление инженерам, архитекторам, подрядчикам, монтажникам, ламинаторам, производителям и дистрибьюторам крепежа подробной технической информации, относящейся к соединителям деревянных пластин для резки. Пожалуйста, свяжитесь с нами, если у вас есть вопросы, требуется дополнительная информация, требуется ценовое предложение или вы хотите разместить заказ.
Деревянные пластины фермы железнодорожных шпал
Ферменная пластина используется для деревянных шпал (деревянных шпал), чтобы предотвратить растрескивание древесины. Стропильная пластина представляет собой многофункциональную пластину, используемую для соединения или ремонта древесины, а ее конструктивная структура особенно подходит для фиксации концов деревянных шпал от растрескивания. Ферменная пластина не только требует небольших первоначальных инвестиций, но и экономит затраты на техническое обслуживание последующих деревянных шпал. Это незаменимая защитная деталь, которую необходимо добавить к участку тротуара 9.0013 деревянные шпалы .
Характеристики соединительных пластин фермы
Стропильные доски используются для соединения древесины одинаковой толщины в одной плоскости. При использовании на ферме его можно вдавить в боковую часть дерева с помощью гидравлического пресса или ролика.
- Внутри соединительной пластины фермы добавлена усиливающая конструкция для повышения жесткости фиксации соединительной пластины.
- Все отверстия в пластинах для гвоздей фермы расположены заподлицо, чтобы облегчить размещение гвоздя и обеспечить плоскостность пластины для гвоздей фермы.
- Использование оцинкованного покрытия, антикоррозийные характеристики лучше.
- Доступны различные формы. Размер и форма соединительной пластины фермы могут быть отрегулированы в соответствии с размером деревянных шпал заказчика (деревянные железнодорожные шпалы ).
Деревянные опорные плиты железнодорожных связей Спецификация
| Модель | Материал | Длина (мм) | Ширина (мм) | Высота (мм) | Толщина (мм) | Вес (кг)/шт. |
|---|
