Быстрое развитие технологической сферы деятельности человека повлияло и на другие сферы жизни, в том числе и на обустройство дома. Особенно это касается выключателей у различных электрических приборов. В таком случае хорошо поможет сенсорный выключатель. Этот прибор позволяет без лишних усилий управлять многими электрическими устройствами в квартире при помощи обычных прикосновений.

Особенности конструкции
Виды сенсорных панелей
Преимущества устройств
Описание диммеров
Критерии выбора
Подключение устройства
Создание датчика своими руками

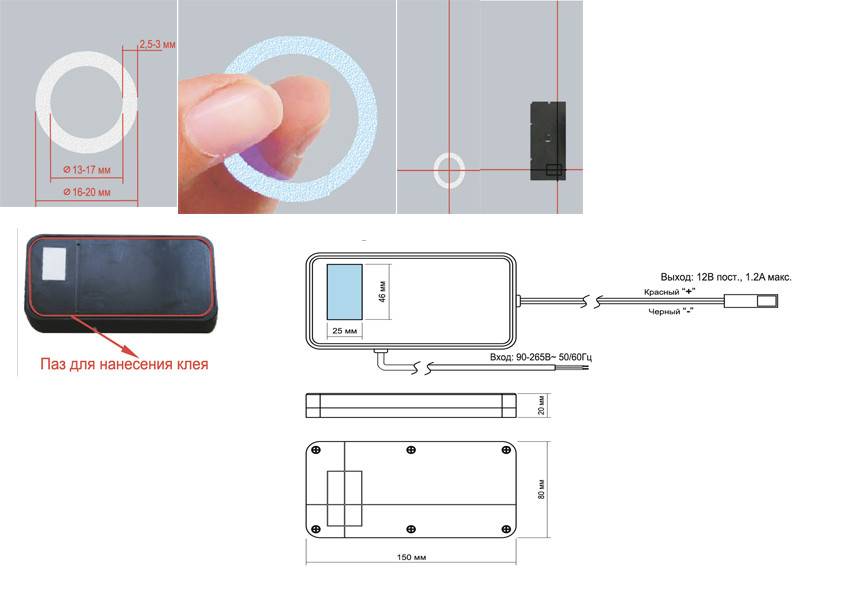

Особенности конструкции

Сенсорные выключатели обладают предельно простым принципом работы. Более того, сделать их можно самостоятельно в домашних условиях. Для включения света достаточно просто провести пальцем по специальной чувствительной панели. Такие модели обычно используются для управления светом и прочими приборами с малой мощностью.

Устройство очень чувствительное и реагирует даже на очень слабое прикосновение. Основу его составляют три элемента:

Блок управления. Это устройство обрабатывает входящий сигнал и, передавая его дальше, запускает другие необходимые элементы.
Коммутационное устройство. Контролирует нагрузку от электричества, изменяя подающееся на устройство напряжение.
Панель с сенсором. На ней установлен чувствительный датчик, который подаёт первичный сигнал в блок управления. В новых версиях сенсорных выключателей для их активации достаточно провести рукой на расстоянии в 2−3 сантиметра от панели.

Стандартные виды конструкций способны включать, отключать и регулировать яркость света, управлять отопительными системами, оповещать о резких изменениях напряжения или температуры, а улучшенный датчик движения облегчает использование.

Виды сенсорных панелей

На данный момент существует три вида выключателей, предназначенных для разных целей и устройств.

Первый тип устройства работает при помощи пульта управления. Используют этот выключатель в случаях, когда сенсорная панель находится в местах, где ее сложно достать. Кроме того, таким видом устройства пользуются люди с ограниченной подвижностью. Для того чтобы контролировать устройство, не нужно покупать специальный пульт. Подойдёт универсальный, который можно подключить сразу к нескольким девайсам.

Второй вид выключателей отличается тем, что в него встроен таймер. Плюсы работы этого типа устройства заключаются в полностью бесшумной работе, простом монтаже и экономичности. Выключатель с таймером обладает повышенной безопасностью. Это означает, что при повреждении в электросети какого-либо кабеля, выключатель автоматически перейдёт в выключенное положение.

Датчик с таймером имеет красивое оформление, которое можно изменять в зависимости от дизайна комнаты. Его можно, например, покрасить в другой цвет. Этот тип также отличается надёжностью. Создаётся он с использованием качественного шлифованного стекла, благодаря чему имеет гладкую поверхность и безопасен в использовании.

Последний тип сенсорных панелей — оптико-акустические. Это особый вид, который отличается от других тем, что управляется он не пультом или лёгким касанием, а звуками и движением. В панелях устанавливаются специальные датчики с микрофоном или инфракрасным лучом. При произнесении ключевого слова или при движении в зоне луча на блок управления подаётся сигнал.

Преимущества устройств

Сенсорные панели надёжны, практичны и функциональны. Кроме этого, можно выделить ещё несколько достоинств, а именно:

возможность совмещать работу с любым электрическим прибором;
экономия электроэнергии;
более длительный срок использования;
простая и предельно понятная установка;
бесшумная работа.

Современная панель водостойкая и реагирует даже на прикосновения мокрыми руками.

Описание диммеров

Сенсорный выключатель света 220 Вт работает с таким улучшенным дополнением, как диммер. Это специальное устройство, которое добавляет в панель возможность регулировать яркость света, изменяя подающееся в лампы напряжение. Если человеку необходимо прочесть какую-то важную бумагу, но у него плохое зрение, можно без проблем повысить яркость в помещении.

В моменты же, когда свет не особо важен, можно понизить яркость до минимума, тем самым сохраняя довольно много электроэнергии. Кроме того, если в разных частях комнаты расположено несколько источников света, связанных одной цепью, с помощью диммера можно перенаправлять энергию на определённые лампы и отключать ненужные. Однако следует помнить, что использовать выключатель с диммером нельзя, если в люстре установлены энергосберегающие или люминесцентные лампочки.

Критерии выбора

К выбору сенсорного выключателя следует подходить ответственно. Первым делом необходимо узнать у продавца максимальное и минимальное допустимые значения тока и напряжения. Если с характеристиками сети в квартире они не совпадают, придётся дополнительно установить стабилизатор.

Кроме того, внимание необходимо обратить на то, сколько одновременно устройств будет подсоединено к одному аппарату, необходим ли диммер или таймер, а также будет ли устройство работать от датчиков или пульта. После выбора устройства по указанным характеристиками можно переходить к выбору его оформления.

Подключение устройства

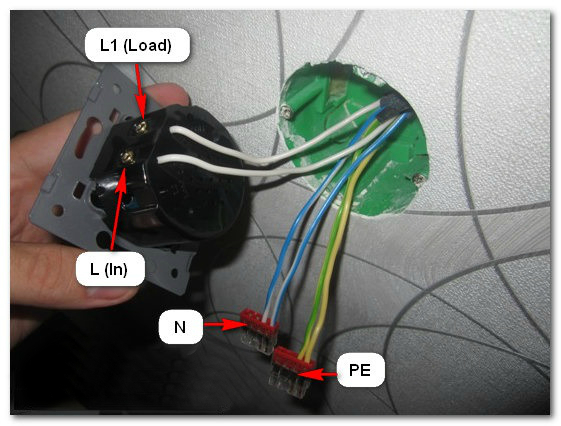

Установка выключателя сенсорного типа не отличается от монтажа стандартного кнопочного.

Первым делом необходимо отключить электричество в доме. Затем нужно вынуть старый кнопочный выключатель и подготовить к установке сенсорный. С него нужно снять верхнюю панель и соединить клеммы с проводами из стены. Необходимо установить выключатель в монтажную коробку и при помощи винтов закрепить его и снятую ранее панель.

Создание датчика своими руками

Если средств на покупку сенсорного аппарата нет, можно самостоятельно собрать датчик движения и подсоединить его к обычному выключателю. Для того чтобы собрать сенсорный выключатель своими руками, необходимы такие элементы:

реле;
фольгированный текстолит, который и возьмёт на себя роль сенсора;
импульсный диод.

Используя специальную схему, необходимо собрать и спаять устройство, а затем встроить его в монтажную коробку.

Устройство является идеальной заменой кнопочным моделям. Оно выглядит более привлекательно, современно, обладает долгим сроком службы. При помощи такого выключателя можно хорошо экономить электроэнергию. Приобрести такой аппарат можно в специализированном магазине или собрать самостоятельно, если есть необходимые навыки.

Сенсорные выключатели Livolo — Gnkelektro.ru

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панельодеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование . Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер.

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать , для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Еще о выключателях Ливоло.

Сенсорные радиоуправляемые выключатели Ливоло замечательны всем (ими можно прямо заменить обычный выключатель, они не требуют третьего провода, малым собственным потреблением, наличием радиоуправления, широким ассортиментом), кроме одного – плохо или совсем не работают с малой нагрузкой типа экономичных светодиодных ламп (менее 15 ватт) и с устройствами плавного зажигания ламп накаливания.

Об этом прямо написано в спецификации выключателей. Ливоло предлагает дополнительный блочок для устранения проблемы (VL-PJ01). Казалось бы все хорошо, но дополнительный блок стоит денег и будучи подключенным параллельно осветительному прибору очевидно кушает дополнительное электричество. Уменьшая этим экономию от применения светодиодного устройства и уменьшая надежность работы системы. По сути, дополнительная емкость создает дополнительную мощность потребления, хотя и реактивную. Я этот дополнительный блочок в руках не держал, но полагаю, что внутри него установлен конденсатор типа Х2 емкостью 470 или 680 нанофарад. Почему типа Х2? Надо, чтобы система была защишена от случайного пробоя этой емкости, а конденсаторы типа Х2 как раз сделаны так, чтобы самовосстанавливаться после пробоя. Минусом такого решения являются появление дополнительной реактивной составляющей в потреблении лампы, наличие дополнительного элемента в высоковольтной цепи и очевидные неудобства установки дополнительного элемента где-то в светильнике. У меня например в ванной и туалете стоят светодиодные лампы мощностью 8 ватт и патроны вмурованы в стену. Единственное неразрушающее решение – использование переходников с контактными гнездами. В качестве основы я использовал купленные в Лерое переходники по 22 р. К сожалению качество их было совершенно неудволетворительным, металл ввертной части напоминал фольгу и вел себя соответственно – при вворачивании деформировался. Я использовал ввертную часть от обычной еще советской лампы накаливания. Разбил ее, очистил от стекла и пайкой и термоклеем собрал в единую конструкцию:

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены). Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.

Распакуйте выключатель.
Подключите выключатель освещения.
Прикрутите выключатель света в монтажную коробку заподлицо.
Закрепите лицевую панель, должен быть «щелчок».
Включите питание (автомат).
Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

Сенсорный выключатель на две группы потребителей Livolo

Эту штуку видели, наверное, уже многие — сенсорный выключатель «света». Мне тоже стало интересно посмотреть, что же это за хвалёный такой Ливоло. В моём обзоре рассматривается модель на две группы потребителей: «двухкнопочный», в обиходе, со встроенным модулем радиоуправления (самого пульта в комплекте нет, его нужно покупать отдельно).

У меня пульта пока нет, когда приедет, я напишу отдельный обзор на него с докладом о том, как хорошо или плохо эта фича работает. Мне известно, что существует множество версий этого устройства, мне приехало модификации VL-C602R-12:

Эта штуковина предназначена для встраивания в стену вместо традиционного выключателя, вся внутренняя электроника питается от сети непосредственно (данный прибор требует «европейского» напряжения и спокойно живёт при 250В/50Гц). Приезжает выключатель вот в такой коробочке, твёрдой и красивой:

На ней красуется вот такой шильдик:

Комплект: сам гаджет, инструкция на китайском языке, зато с картинками и два крепёжных винта.

Выглядит неплохо:

Клеммы для подключения «проводочков» — серьёзные:

Внешние и внутренние размеры указаны на чертёжике, они правильные, за исключением двух цифр — исправлено мною. Толщина передней панели больше, чем заявлено, стекло имеет толщину 5 мм, обработано оно хорошо и выглядит нарядно. Кружочки под стеклом — сенсорные зоны, куда положено приложить пальчик для того, чтобы включить или выключить нагрузку. Эти кружочки подсвечиваются, но настолько слабо, что при дневном свете они абсолютно не видны, а в темноте не раздражают.

Ну, конечно, разберём, тем более, это нужно для монтажа аппарата в стену. Передняя стеклянная панель снимается после отжатия специальной защёлки.

И мы видим вот это:

Снимаем верхнюю плату, она на разъёме, наблюдаем начинку:

Вынимаем и эту плату, смотрим на её обратную сторону: 2 реле и блочок питания, предохранителя НЕТ (то есть стрельнуть с огоньком эта коробочка может как с добрым утром). Радиомодуль на месте, его пружинная антенна затянута термоусадкой.

Кроме этого, одна из поверхностей основной платы очень основательно залита флюсом, более того, в этом флюсе встречаются капельки припоя. Долго и муторно мою плату бензином, собираю обратно, примеряю к стандартной установочной коробке.

Выключатель и рядом не входит. Более того, он не входит и в отверстие в стене — для того, чтобы установить этот гаджет, стену придётся долбить, расширяя нишу для установки, ничего «подрезать» не выйдет. Я пока не планировала ставить выключатель куда-либо (нужно во всей квартире менять сразу), но для обзора хотела — ан не вышло, тут нужны пыльные и грязные работы, то есть выключатели будут заменены во время планового ремонта квартиры. Учитывайте размеры гаджета, господа, за пять минут заменить его не выйдет.

Но работу проверить надо ведь. И вот мой «слуга» собирает испытательный стенд: 2 лампы, накаливания и сберегайка, всё подключено по схеме, нарисованной в инструкции:

Всё работает, ничего не мерцает и не глючит. При включении-выключении аппарат громко щёлкает реле, видео работы можно посмотреть:

Мои выводы: вещь хорошая и нужная в хозяйстве, красивая, функциональная (даже если радиопульта нет). Но для такого качества исполнения — очень и очень дорого. Кроме этого, установочные размеры просто издевательские. Устройство требует доработки (установки предохранителя). В общем, это полуфабрикат для человека с руками, иначе — деньги на ветер. Странно, что сеть переполнена восторженными писками по поводу этих «кнопок». Если хотите прямого ответа на вопрос «брать — не брать», отвечу — нет.

Благодарю за внимание!

Настройка дистанционного управления выключателями Livolo

Выключатели которые поддерживают дистанционное управление в артикуле товара имеют букву R. Для настройки дистанционного управление необходимо запрограммировать работу выключателя с пультом.

Нажимаете на выключателе сенсор и держите около 5 сек. пока не прозвучит звуковой сигнал,
Нажмите на кнопку пульта дистанционного управления (например, кнопку A).
О завершении синхронизации Вы будете проинформированы звуковым сигналом. Нажмите А чтобы включить свет, нажмите А повторно, чтобы выключить свет.
Возможное программирование кнопок на пульте дистанционного управления: А, В и С – ВКЛ/ВЫКЛ, D – выключить все.
Для диммера, после синхронизации пульта, функция кнопки таковы: А – ВКЛ, B–увеличение яркости, C–уменьшение яркости, D–ВЫКЛ;

Отмена синхронизации, прикоснитесь к сенсору и удерживайте в течение 10 секунд, пока не прозвучит двойной звуковой сигнал. Если вы отпустите сенсор после первого звукового сигнала или после первого мерцания подсветки, синхронизация не будет отменена

Видео руководство по синхронизации сенсорного выключателей Livolo с функцией радиоуправления с пультом дистанционного управления:

Есть возможность одной кнопкой на пульте включать сразу несколько выключателей. Например, Вам необходимо осветить путь из комнаты в кухню через коридор. Видео руководство, по программированию сцен освещения с использованием выключателей Livolo с функцией дистанционного и пульта поможет Вам:

Проходной одно сенсорный выключатель Livolo

Выключатели используется для управления одной линией нагрузки с двух и более мест.
Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
В схеме используется Главный и Второстипенные выключатели.
Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Схема подключения проходных выключателей Livolo:

Схема подключения проходных выключателей Livolo на разводку выполненную для клавишных выключателей

Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора. Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.

Видео руководство по синхронизации двух проходных выключателей Livolo:

Видео руководство по синхронизации трех проходных выключателей Livolo:

Разновидности выключателей

Поворотный перекрестный выключатель

На практике встречаются несколько типов перекрестных переключателей, отличающихся видом элемента управления и способом установки. В соответствии с первым признаком эти изделия имеют следующие исполнения:

клавишные приборы;
поворотные устройства.

Для понимания различия этих вариантов необходимо ознакомиться с каждым из них более подробно.

Клавишные устройства

Изделия этого класса пользуются большим спросом потребителя, поскольку удобны в управлении и выглядят достаточно эстетично. С их помощью удается разрывать одну цепочку и одновременно подключать другую.

Трёхклавишный проходной сенсорный выключатель c ДУ на 3 поста Livolo из стекла

Обычные или стандартные клавишные приборы коммутируют только одну цепь.

По количеству задействованных в них кнопок они бывают одноклавишными (простейший вариант), двухклавишными и 3-х клавишными. При ознакомлении с монтажной схемой приборы различают по числу подводимых к розетке проводов:

одноклавишный проходной переключатель имеет две контактные подводки;
у простого перекрестного выключателя их предусмотрено 3 штуки;
двухклавишный перекрестный прибор рассчитан на 4 контакта и провода.

Трехклавишные и двухклавишные перекрестные выключатели позволяют коммутировать несколько независимых цепочек с осветительными приборами. Посредством одноклавишного прибора удается управлять только одной цепью.

Поворотные перекрестные приборы

Выключатели этого типа не пользуются особой популярностью и чаще всего применяются на производственных объектах. Они также востребованы в складских помещениях и при необходимости управления уличным освещением.

В бытовых условиях их используют лишь в исключительных случаях, при повышенной влажности, например.

Для замыкания и размыкания контактов в этих устройствах используется специальный рычажный механизм.

Накладные и встроенные

Накладной одноклавишный перекрестный выключатель

По способу установки переключатели подразделяются на встроенные и накладные. Первая разновидность изделий монтируется еще на стадии возведения строения или при замене электропроводки. В этом случае соединительные провода прокладываются в толще стен или закрепляются в кабельных каналах.

Накладные переключатели фиксируются прямо на стенных поверхностях, так что потребность в кабельных каналах в этом случае отпадает. К недостаткам этих приборов относят издержки эксплуатации из-за возможности сильного загрязнения. С другой стороны, они прекрасно вписываются в современные интерьеры.

Проходной двухсенсорный выключатель Livolo

Выключатели используется для управления двумя линиями нагрузки с двух и более мест.
Имеет две сенсорные кнопки на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
В схеме используется Главный и Второстипенные выключатели.
Для подключения Главного выключателя используются четыре клеммы: 1) вход фазы, 2) выход первой линии нагрузки, 3) выход второй линии нагрузки, 4) информационный COM-провод.
Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
Возможно подключить до 4 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Стабилизатор пускового тока

С применением Стабилизатора пускового тока, сенсорный выключатель будет корректно работать с моторами, например вытяжек, или мощных трансформаторов для 12 вольтовых LED лент, LED лампами с драйверами, которые при включении потребляют ток в десятки раз превышающий номинальный — 5А.

Схема подключения Стабилизатора и Адаптера:

Пример реализации освещения в спальной комнате с применением проходных выключателей Livolo

Реализовать управление общим освещением комнаты с трех мест: при входе в спальню, слава кровати, справа кровати.
Реализовать управление бра слева кровати и справа кровати.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

После подключения проходных выключателей, их необходимо синхронизировать для совместной работы. Видео пример по синхронизации смотрите выше на данной странице.

Аннотация. После подключения и синхронизации управление света в комнате будет таким:

Лампа №3 управляется с выключателя №1, №2, №3;
Лампа №1 управляется с выключателя №1
Лампа №2 управляется с выключателя №2

Подключение двухсенсорного и двух односенсорных проходных выключателей Livolo

Задача: Реализовать управление двумя зонами освещения из трех мест.

Схема подключения проходных выключателей Livolo в данном случае будет такой:

Аннотация: После подключения и синхронизации управление света в комнате будет таким:

Лампа №1 управляется с выключателя №1, №2;
Лампа №2 управляется с выключателя №2, №3

Управление сенсорным выключателем света с диммером (светорегулятор):

1. Кратковременным прикосновением к сенсору выключателя включите/выключите свет.

2. Удерживая палец на сенсоре, отрегулируйте яркость лампы.

3. При повторном включении диммер обеспечивает яркость свечения лампы установленной до выключения.

1. Подходит только для диммируемых LED ламп, ламп накаливания или регулируемых прожекторов.

2. Выключатель не подходит для ламп дневного света.

3. Мощность нагрузки должна составлять не менее 25 Вт, не более 500 Вт. Возможен незначительный нагрев выключателя.

LED адаптер

В некоторых случаях для корректной работы сенсорного выключателя света со светодиодными лампами необходима установка LED адаптер во избежание мигания ламп в выключенном состоянии.

Схема подключения LED адаптера. Адаптер подключается параллельно нагрузке.

Схема подключения LED адаптера при использовании LED ленты. Адаптер подключается параллельно трансформатору в сеть 220 вольт.

Если в монтажной коробке где установлен выключатель есть ноль, то адаптер возможно установить в возле выключателя. Схема будет такой.

Выключатель имеет интеллектуальный процессор. Электроника контролирует весь процесс управления нагрузки. В случае обрыва цепи, сенсорный выключатель с его продвинутой схемой управления, просто отключается, таким образом мы имеем дополнительную автономную систему безопасности. В зависимости от положения ротора, нагрузка создаваемая вытяжкой является переменной. В некоторых случаях нагрузка стремится к нулю, что приводит к отключению выключателя. Обучить выключатель правильно работать с вытяжкой можно используя адаптер. Схема подключения адаптера для вытяжки:

Доработка выключателей Livolo для работы с малой нагрузкой

Еще о выключателях Ливоло.

крупно конденсатор:

Решение вполне работоспособно, но имеет очевидные минусы, перечислю их еще раз: — наличие конденсатора в цепи приводит к появлению реактивного тока — внешний вид конструкции странен…

Поэтому я задумался, а что собственно мешает выключателю коммутировать малые нагрузки? Я исследовал схему, снятую и выложенную товарищем mChel(https://we.easyelectronics.ru/Shematech/preparirovanie-sensornogo-vyklyuchatelya-livolo. html). Позволю себе положить копию этой схемы тут:

Я собрал тестовый стенд и понаблюдал за поведением выключателя с малой нагрузкой. Выключатель с малой нагрузкой при попытке включить свет щелкает и почти тут же отпускает реле. Если выключатель двухлинейный (т.е. может коммутировать две нагрузки), то при включении штатной нагрузки сначала и малой потом – будет работать совершенно нормально. Если включить большую нагрузку, потом малую и выключить большую – малая останется работать. Т.е. собственно схема питания реле вполне может обеспечивать реле нормальным питанием во включенном состоянии. Эта часть на схеме mChel выделена зеленым. Реле не хватает питания в переходном режиме – когда пришла команда на включение реле, оно замкнулось, схема выключателя должна перейти на питание от зеленой части, но пока нагрузка не заработала (светодиодная лампа включается с заметным запаздыванием, имхо около 400 мс, блок плавного зажигания ламп накаливания имеет задержку около 2000 мс) – реле должно питаться энергией, запасенной в конденсаторе С6 (330 мкф на 25 вольт). Этой энергии очевидно не хватает.

ВНИМАНИЕ! Схема выключателя имеет гальванический контакт с сетью 220 вольт. Все работы со схемой выключателя можно производить только при полном обесточивании схемы – т.е. оба провода от сети должны быть отключены. Несоблюдение правил техники безопасности может повредить вашему здоровью.

Первое решение – поставить в параллель этому конденсатору емкость побольше, я применил 1000 мкф на 35 вольт. Эффект любопытный — система не включается вовсе. Синий светодиод разгорается, но и только – на касание сенсора реакции нет, реле не срабатывает. Отключив питание тестовой схемы на короткий интервал можно иногда добиться включения системы и далее она нормально работает. А иногда начинает мигать синим светодиодом, циклически повторяя какую-то фразу. Я сделал вывод, что не стартует микропроцессор. Изучение мануала по процессору Microchip 16F690 подтвердило мое предположение – система Power on Reset нормально стартует систему при скорости нарастания напряжения питания не менее указанной в табл 17. 1

Таким образом, имеем два граничных значения – при емкости фильтра по питанию в 330 мкф энергии мало, а при 1330 (330+1000) мкф – скорость нарастания напряжения питания мала и процессор не стартует. Рядом последовательных приближений я определил, что для выключателя, коммутирующего светодиодную лампу мощностью 8 ватт достаточно емкости в 220 мкф дополнительно. А для коммутации ламп накаливания с замедлителем старта потребовалось поставить дополнительно емкость в 680 мкф.

Мне повезло и решение нашлось — и емкости достаточно для питания реле пока нагрузка выходит на рабочий режим и скорость нарастания напряжения питания достаточна для запуска процессора. Если бы не повезло — то следующей идеей стала бы установка динистора на малое напряжение на входе LDO стабилизатора U1. Думаю, динистора на 8-10 вольт было бы достаточно. Динистор — это прибор, который резко включается, когда напряжение на выводах станосится более порогового и далее остается во включенном состоянии, пока ток через него не станет менее тока удержания.

Дополнительный конденсатор я установил внутри выключателя между платами.

Там вполне достаточно места и требуется минимальный демонтаж для доработки – надо снять стеклянную пластину и вытащить верхнюю плату. Далее припаиваем дополнительный конденсатор, тщательно осматриваем место монтажа, убеждаемся, что пайка сделана чисто, соплей на соседние элементы нет, собираем все в обратной последовательности:

После установки дополнительной емкости после подачи питания в первый раз выключатель начинает реагировать на сенсоры с заметным запаздыванием – примерно 40-60 секунд. Нормальной работе это не мешает, поскольку происходит только после подачи питания один раз. Видимо программа в процессоре меряет напряжение питания и выходит на штатную работу только после выхода питания в норму. Дополнительный конденсатор я обернул несколькими слоями черной изоленты, к выводам припаяны короткие провода МГТФ, дополнительно защищенные термоусадкой соответствующего цвета (синий минус, красный плюс). На плате Ливоло выводы конденсатора С6 расположены так: внизу плюс, вверху минус.

Если ставить дополнительный конденсатор до монтажа в коробку, то простор для размещения емкости гораздо больше. В однолинейном выключателя можно разместить дополнительный конденсатор на месте отсутствующего второго реле.

Можно заменить конденсатор на плате на бОльший (он будет длиннее) и проделать отверстие в черном пластиковом корпусе, в обычной установочной коробке достаточно места. В принципе, есть место и между корпусом выключателя и электроустановочной коробкой.

И в заключение напоминаю – эта схема имеет гальванический контакт с элетросетью 220 вольт. Все изменения, сборку, разборку проводите всегда с полным отключением от электросети.

Автор: Winnie_The_Pooh

Источник

Выключатель с «сухим контактом» Livolo

Выключатель используется для систем Умный дом.
Имеет одну или две сенсорные кнопки которые работают в режиме импульса.
С обратной стороны выключателя есть две клеммы для подключения фазы, нуля и одной или двух независимых линий.

Схема подключения выключателя с сухим контактом:

Сенсорный диммер Livolo

Выключатель используется для управления одной линией нагрузки с одного места.
Имеет одну сенсорную кнопку которая работает в режиме регулировки яркости свечения лампы.
С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.

Схема подключения сенсорного димера:

Видео руководство по управлению яркостью освещения при помощи сенсорного димера Livolo:

Сенсорный выключатель света 4-клавишный интеллектуальный переключатель (сенсорный и WiFi) и 1 управление вентилятором (без WiFi, только сенсорный)

Начать разговор

Нажмите здесь, чтобы пообщаться со мной!

Искать на торговой площадке сейчас

Сенсорный переключатель Wi-Fi Toyama Humfree — 5+1 зона, T18B-115 HF-F
₹17 640,00 900 19 ₹19 600,00
Сенсорный переключатель Wi-Fi Toyama — 3+1 зона, T18B-113 HF-F
₹14 940,00
₹16 600,00
Toyama Remote Touch Switch Humfree -6+1 зона, T18B -116 HF
₹ 17 640,00 ~~₹ 19 600,00~~
Интернет-радио Wi-Fi
Portronics Splug 16 Wifi 16A Smart Plug Подходит для переменного тока, гейзера, телевизора, вентилятора Совместим с Alexa и Google Assistant (белый)

Двойной переключатель Fibaro 2 FGS-223

Совместим с любым контроллером Z-Wave или Z-Wave+,

• Поддерживает защищенный режим (режим безопасности сети Z-Wave) с шифрованием AES-128,

• Усовершенствованный микропроцессорный контроль,

• Активная мощность и функция измерения энергии,

• Работает с различными типами выключателей – мгновенными, тумблерными, трехпозиционными и др.

• Для установки в настенные распределительные коробки с размерами, позволяющими установку, в соответствии с положениями действующих норм,

• FIBARO Switch 2 является устройством расширения.

Fibaro Dimmer 2 FGD-212

Совместим с любым контроллером Z-Wave или Z-Wave Plus,

• Управляется FIBARO Home Center или любым другим контроллером Z-Wave,

90 002 • Расширенный микропроцессорный контроль,

• Реализован алгоритм интеллектуального обнаружения источника света,

• Автоматическая настройка соответствующего режима управления на подключенную нагрузку,

• Функциональность учета активной мощности и энергии, • Функция плавного пуска,

• Память последних настроек уровня освещенности,

• Работает с различными типами выключателей – мгновенными, тумблерными, трехпозиционными и др.

• Активный элемент: полупроводниковый электронный выключатель,

• Для установки в настенный выключатель коробки с размерами, позволяющими установку, в соответствии с положениями действующих норм,

• ФГД-212 является блоком расширения.

Fibaro Single Switch 2 FGS-213

Совместим с любым контроллером Z-Wave или Z-Wave+,

• Поддерживает защищенный режим (режим сетевой безопасности Z-Wave) с шифрованием AES-128,

• Усовершенствованное микропроцессорное управление,

• Функции учета активной мощности и энергии,

• Работает с различными типами переключателей — без фиксации, тумблер , трехходовые и т. д.,

• Для установки в настенные распределительные коробки с размерами, позволяющими установку, в соответствии с положениями применимых правил,

• FIBARO Switch 2 является удлинителем.

Fibaro Roller Shutter 2 FGR-222

FIBARO Roller Shutter — умный настенный выключатель, предназначенный для управления двигателями жалюзи,
Маркизы, жалюзи и др. однофазные,
устройств с питанием от сети переменного тока через сеть Z-Wave.
Измеряет активную мощность и энергию, потребляемую управляемой нагрузкой.

Вы можете установить его с прилагаемой накладкой и кнопкой переключения или другим совместимым.

Контроллер Fibaro RGBW FGRGBWM-441

FIBARO RGBW Controller 2 — универсальный контроллер RGB/RGBW, совместимый с Z-Wave Plus.

Контроллер FIBARO RGBW 2 использует выходной сигнал PWM, что позволяет ему управлять светодиодами, лентами RGB, RGBW, галогенными лампами и другими резистивными нагрузками.

Также может измерять активную мощность и энергию, потребляемую нагрузкой.

Управляемые устройства могут питаться от 12 или 24 В постоянного тока.

Входы поддерживают мгновенные переключатели/тумблеры и аналоговые датчики 0–10 В, такие как датчики температуры, датчики влажности, датчики освещенности и т. д.

Товары в продаже

Рекомендуемые продукты

Статус заказа

Отправьте нам электронное письмо

Каталог

Smart Wifi Touch Switch Не требуется нейтральный провод Умный дом 1/2/3 Gang Light Switch 220V Поддержка Alexa Tuya App 43 3RF Пульт

Торговая марка: GIRIER
Сертификация: CE
: RoHS

Происхождение: CN (происхождение)
Состояние сборки: Готов к работе
Номер модели: JRSWR-SUS01
: все совместимые
Цвет: белый/черный
Материал: поликарбонатная панель из закаленного стекла
Напряжение: 100–250 В, 50/60 Гц
Ток: 10 А
Номинальная нагрузка: 5–150 Вт/группа
Потребляемая мощность: ≤0,5 Вт
Рабочая температура: 0℃~40℃
Код стандарта РФ: 1527
Стандарт WIFI: IEEE 802.11bgn 2,4 ГГц
: №
Сетевая безопасность: WPA/WPA2
ПРИЛОЖЕНИЕ: Tuya Smart/Smart Life

Сертификация: CE, RoHS
Голосовое управление: Alexa, Google Home

Smart Wifi Touch Switch

Новая версия

1. SCR заменен на реле, которое имеет лучшую термостойкость и безопасность. Кроме того, он работает с 100 ~ 250 В.
2. Модернизированный конденсатор, более мощный и стабильный.

ОСНОВНАЯ ХАРАКТЕРИСТИКА

Радиочастотный пульт дистанционного управления 433 МГц

Этот интеллектуальный переключатель можно использовать с радиочастотным передатчиком 433 МГц. Диапазон управления: ≤15M.

Дистанционное управление через приложение

Если на вашем смартфоне или планшете есть сеть 4G или WIFI, вы можете управлять освещением с помощью приложения Tuya smart или Smart Life.

Голосовое управление

Идеально совместим с Alexa и работает с Google Home. Включайте/выключайте свет с помощью голосовых команд, когда ваши руки заняты.

Настройка времени

Установка расписания или таймера включения/выключения света ночью и утром, и тогда вы никогда не вернетесь в темный дом, когда вернетесь домой в сумерках. Более того, вы могли спокойно просыпаться по расписанию каждое утро.

Совместное использование и групповое управление

Совместное использование устройств с членами вашей семьи, чтобы исключить дополнительные шаги для подключения.

Интеллектуальная сцена

Создание собственной сцены для включения и выключения бытовых приборов в зависимости от режима ухода, домашнего режима, температуры, влажности или других условий окружающей среды.

Безопасность и сертификация

В настенном выключателе используются высококачественные материалы, такие как огнеупорный корпус, соединения из фосфористой бронзы и усовершенствованный ПК + ЗАКАЛЕННОЕ СТЕКЛО, которые могут обеспечить предотвращение пожара и защиту от перегрузки для защиты вашей семьи. Все наши продукты сертифицированы CE, FCC и RoHS. Без использования каких-либо вредных химических веществ, пожалуйста, переживайте об использовании.

СПЕЦИФИКАЦИЯ

Марка: GIRIER
Материал: V0 PC+ Панель из закаленного стекла
Напряжение: 100–250 В, 50/60 Гц
Номинальный ток: 10 А
Номинальная нагрузка: 5–150 Вт/группа
Потребляемая мощность: ≤0 .5W
Рабочая температура: 0℃~40℃
Частота RF: 433 МГц
Стандарт WIFI: IEEE 802. 11bgn 2,4 ГГц
Сетевая безопасность: WPA/WPA2”
Требования к концентратору: Нет
Режим управления: APP/RF/Ручной
Сертификация: CE, RoHS
APP: TuyaSmart/Smart Life

ПРИМЕЧАНИЕ

1. Поддержка большинства ламп. Мы предлагаем использовать светодиодную лампу мощностью более 5 Вт для L1. Не поддерживает диммируемую лампу.
2. Конденсатор должен быть соединен с L и N лампы L1 плотно, не за выключателем.
3. Этот переключатель является однополюсным.

Что в коробке?

1 * Интеллектуальный переключатель Wi-Fi
1 * Конденсатор
1 * Руководство пользователя
2 * Винты

Как его использовать?

Метод радиочастотного сопряжения

Шаг 1: Нажмите и удерживайте любую из кнопок переключателя, пока индикатор не начнет мигать, и он издаст звук «ди» 1 раз.
Шаг 2: Нажмите любую кнопку на радиочастотном передатчике, чтобы завершить сопряжение, после чего вы сможете управлять светом с помощью радиочастотного контроллера.

Как установить сенсорный выключатель света: Схема подключения сенсорных выключателей Livolo — информационная статья
