Ремонт теплого пола — порядок действий

Ремонт теплого пола, работающего на электричестве, может оказаться вполне посильной задачей даже для неспециалиста — данная система является довольно простой.

Нужно только пройти краткий курс теоретической подготовки, который представлен далее в статье. Прочитав руководство, вы сможете провести самостоятельный ремонт системы.

Содержание

• 1 Возможные проблемы с электрическим теплым полом
• 2 Ремонт электрического пола
• 3 Низкое напряжение
• 4 Ремонт терморегулятора теплого пола
  • 4.1 При замкнутых контактах терморегулятора пол греется слабо или не греется совсем
  • 4. 2 Терморегулятор включается и выключается невпопад
• 5 Неправильно выбран кабель, плохая теплоизоляция
• 6 Неправильный монтаж системы
• 7 Механические повреждения электрических кабелей
• 8 Видео на тему

Возможные проблемы с электрическим теплым полом

Вот с чем могут столкнуться владельцы таких систем:

• подогрев стал работать хуже либо вовсе не функционирует;
• система не отключается, вызывая перегрев помещения;
• в ходе ремонта пола, например, при замене напольного покрытия, был поврежден греющий кабель.

Следует обратить внимание читателя на важное обстоятельство: не стоит откладывать ремонт теплого пола, даже если он продолжает хоть как-то функционировать.

Прежде всего потому, что система становится потенциально опасной: вполне вероятно, что под изоляцию греющего кабеля просочилась вода, через которую пользователя может ударить током (особенно актуально для ванных комнат и кухонь).

Кроме того, может так статься, что при данной проблеме какой-либо из компонентов работает с перегрузкой и в случае проволочки он может выйти из строя, вследствие чего ремонт обойдется дороже.

Ремонт электрического пола

Итак, налицо нарушения в работе, которые срочно нужно устранить. Посмотрим, какие причины могут вызывать сбои и что нужно делать в том или ином случае.

Низкое напряжение

В первую очередь рассмотрим ситуацию, когда теплый пол, так сказать, ни в чем не виноват.

Наши электросети пока далеки от совершенства, так что вместо положенных 220-ти В в розетке может оказаться всего 200 или еще меньше.

Особенно актуальной данная проблема является в сельской местности.

Понятно, что при таких условиях греющий кабель при всем желании и старании не сможет развить положенную мощность и нагреть помещение до желаемой температуры.

Выход в такой ситуации только один — кабель нужно заменить на более мощный, причем мощность нового нагревателя нужно подбирать в расчете на самое низкое напряжение. Чтобы его определить, следует выполнять замеры мультиметром утром, в обед и вечером в течение нескольких дней включая выходные. Перегрева бояться не стоит — если напряжение вернется в норму, кабель просто будет чаще отключаться.

Ремонт терморегулятора теплого пола

Часто причина сбоя кроется в терморегуляторе, который еще называют термостатом. Этот электронный узел включает и отключает питание греющего кабеля по сигналу термодатчика. Рассмотрим две ситуации:

При замкнутых контактах терморегулятора пол греется слабо или не греется совсем

Прежде всего, необходимо проверить, действительно ли именно терморегулятор является источником проблемы. Сделать это можно двумя способами:

1. При замкнутых контактах замерьте напряжение на выходных клеммах, к которым подключается греющий кабель. Если оно отличается от напряжения питающей сети, значит, наши подозрения насчет терморегулятора оправданы.
2. Отсоедините от термостата питающую линию и греющий кабель (электричество, конечно же, нужно перед этим отключить) и затем соедините их напрямую. Если после этого пол будет греться как следует, значит, свое внимание действительно нужно обратить на терморегулятор.

Данный элемент может барахлить в силу следующих причин:

1. Провода в клеммной колодке зафиксированы плохо. Если крепеж болтается, винты нужно хорошенько подтянуть.
2. Поверхность проводов или клемм окислилась, что привело к ухудшению электроконтакта. Потемневшие места нужно зачистить до металлического блеска.

Если принятые меры должного действия не возымели, терморегулятор нужно просто заменить. Узел этот довольно недорогой, поэтому ремонт его не оправдан.

Терморегулятор включается и выключается невпопад

Подобные проблемы свидетельствуют о поломке температурного датчика.

Обычно этот элемент помещают в гофрированную трубку, заложенную в стяжку. Отсоедините от терморегулятора провода датчика, а затем проверьте мультиметром его сопротивление.

Оно должно соответствовать указанному в паспорте. Если же показания прибора сильно отличаются, датчик нужно заменить.

Следует учесть важное обстоятельство: данный сенсор должен располагаться в самом конце трубки. Перед тем как извлечь его, сделайте на проводе маркером отметку в том месте, где он выходит из трубки. При установке нового датчика эта метка послужит ориентиром: она должна оказаться там же, где была до демонтажа. Это будет означать, что сенсор установлен на нужной глубине.

Бывает, что гофрированная трубка при заливке стяжки сильно перегибается, так что вытащить из нее датчик нет никакой возможности. Если вы не хотите портить пол, подключите к терморегулятору вместо поломанного сенсора одно из следующих устройств:

1. Воздушный температурный датчик, который будет контролировать температуру не самого теплого пола (стяжки), а воздуха в отапливаемом помещении.
2. Таймер: с помощью этого прибора вы сможете задавать периодичность включения/выключения нагревательного элемента.

Продолжительность периодов нагрева и пауз между ними определяют опытным путем.

Неправильно выбран кабель, плохая теплоизоляция

Неспособность теплого пола достичь комфортной температуры может объясняться применением недостаточно мощного греющего кабеля.

В норме время нагрева до установленной на терморегуляторе температуры составляет около 30-ти мин, после чего система должна отключить нагреватель (погаснет лампочка на терморегуляторе).

Если кабель греется гораздо дольше или вообще не отключается, значит, ему не хватает мощности.

Неправильный подбор мощности часто обусловлен следующим: владелец рассчитывает мощность отопительной системы, в том числе и теплого пола, по весьма распространенной, но не очень правильной методике — умножает площадь жилища на 0,1 кВт. Получаемые при этом цифры являются настолько неточными, что их смело можно приравнять к «взятым с потолка».

В каждом конкретном случае удельные теплопотери в самый холодный период года могут сильно отличаться, так как эта величина зависит от целого ряда факторов:

• температуры снаружи;
• материала и теплоизоляции ограждающих конструкций;
• количества и площади оконных и дверных проемов;
• ориентации помещения относительно сторон света;
• количества тепла, выделяемого оборудованием.

С методикой расчета можно ознакомиться в специализированной литературе или в СНиПе, посвященном отоплению, вентиляции и кондиционированию.

Теплый пол будет работать плохо и в том случае, если под нагревательным элементом был уложен слишком тонкий слой теплоизолятора.

Существенная доля производимого тепла будет использоваться не по назначению — уходить в грунт или нижерасположенное помещение.

Неправильный монтаж системы

При несоблюдении некоторых правил даже из правильно подобранных и полностью исправных компонентов можно собрать плохо работающую систему. В первую очередь это касается расстояния между ветвями греющего кабеля. Оно зависит от мощности и должно выдерживаться в строгом соответствии с требованиями инструкции. Если шаг укладки кабеля сделать слишком большим, на поверхности пола появится так называемая тепловая зебра — перепад температур, ощутимый для пользователей.

Если же, напротив, уложить кабель слишком часто, он может повредиться из-за перегрева.

Варианты кабелей для теплого пола

Чтобы избежать подобных ошибок, лучше делать теплый пол из кабельных матов. Мат — это стекловолоконная сетка, на которой греющий кабель уже уложен с правильным шагом и зафиксирован. Остается только расстелить это изделие, соединить отдельные секции и залить все стяжкой.

Помните, что обычный нерегулируемый кабель (еще бывает саморегулирующийся) нельзя укорачивать или наращивать как вздумается.

При уменьшении длины сократится и его сопротивление, из-за чего сила тока в цепи увеличится, а это, в свою очередь, может повредить провода или терморегулятор. Если же длину увеличить, сопротивление вырастет и мощность кабеля может сильно понизиться. Допускается изменение длины в пределах 5% — 10%.

Еще одна распространенная ошибка при монтаже — расположение температурного датчика в стяжке слишком близко к кабелю. В этом случае он будет отключать систему слишком рано.

Если вы столкнулись с такой проблемой, поступите так, как было описано выше: отключите датчик от терморегулятора и подключите вместо него таймер или воздушный термодатчик.

Механические повреждения электрических кабелей

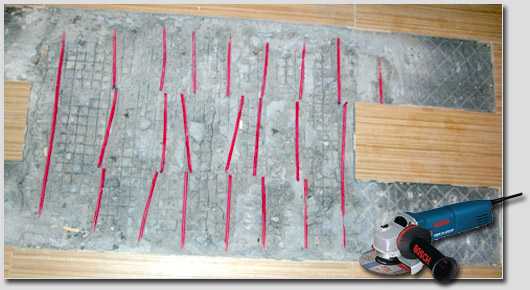

Кабель может быть поврежден при ремонте пола, также он может перегореть.

Во втором случае место обрыва будет скрытым и для его обнаружения понадобится специальный прибор, который так и называется — детектор скрытой проводки.

Подайте на греющий кабель питание, а затем медленно двигайте вдоль него детектор. Над участками, находящимися под напряжением, прибор будет издавать звуковой сигнал, а после обрыва — замолчит.

Добравшись до поврежденного участка, необходимо соединить разорванные жилы при помощи ремонтной муфты.

У многих нерегулируемых двухжильных кабелей жилы неравнозначны: одна является греющей, другая имеет низкое сопротивление и служит для замыкания цепи (обратная). Поэтому перед восстановлением перебитой жилы следует присмотреться, совпадают ли структура и сечение соединяемых участков.

Помимо муфты (гильзы) ремонтные наборы содержат компонент, предназначенный для изоляции восстановленного участка.

Как правило, это клеевая термоусадочная трубка, которую при монтаже нужно нагреть строительным феном.

Те, для кого монтаж такой изоляции представляется затруднительным, могут приобрести набор с двухкомпонентным эпоксидным клеем — этот состав изолирует восстановленный участок столь же надежно, при этом для его применения какой-либо специальный инструмент не понадобится.

Гильза-муфта напрессовывается на соединяемые участки при помощи клещей. Лучше использовать клещи с плавными губками, чем с Т-образными.

При таком исполнении инструмент не повреждает изоляцию, и соединение становится более надежным в плане герметичности.

После ремонта проверяют сопротивление не только кабеля, но и его изоляции, для чего используется специальный прибор — мегомметр с напряжением 2500 В.

Видео на тему

• Предыдущая записьГребенка для теплого пола своими руками — принцип работы и монтаж

Adblock
detector

Ремонт электрического теплого пола своими руками

Если электрический теплый пол вышел из строя, то причину необходимо искать или в самом кабеле, или в датчике, или в терморегуляторе.

Чиним поврежденный нагревательный кабель

Проверить провод можно посредством мультиметра, измерив его сопротивление. Тестер поможет определить, что произошел разрыв: когда сопротивление отклоняется более чем на 5%, это говорит о плохом контакте.

Точно определить место разрыва можно с помощью специальных устройств:

• прибора, предназначенного для поиска скрытой проводки;
• высоковольтного генератора, который создаст дугу между оплеткой провода и внутренним содержимым;
• металлоискателя — он подаст сигнал над повреждением.

Над аварийным местом придется поднять напольное покрытие. Для этого разбивается стяжка, причем делать это необходимо с предельной осторожностью, чтобы еще больше не повредить кабель. Когда открылся доступ, можно произвести ремонт:

• зачистить провод;
• установить соединительную муфту;
• зафиксировать стык гильзой.

Муфта разогревается посредством строительного фена, а гильзу необходимо обжать. После этого нужно выждать некоторое время, пока место стыка остынет. Потом выполняется проверка, и если все в порядке, кабель укладывается на место, а стяжка на полу восстанавливается.

Решаем проблему с термодатчиком

Данный контроллер обеспечивает контроль за нужной температурой пола. Чтобы определить его исправность, понадобится мультиметр, с помощью которого датчик прозванивается.

Если тестер показывает сопротивление меньше, чем указано в паспорте, это значит, что термодатчик неисправен и именно он является причиной сбоев в работе теплого пола. Задача решается заменой данного компонента системы.

Обычно термодатчик легко извлекается из гофрированной трубки. Если же достать его не получилось, можно обратиться к специалистам или просто установить воздушный датчик температуры.

Ремонтируем терморегулятор

Если теплый пол не нагревается, то причина может быть в плохом контакте проводов, соединяющих терморегулятор с системой. В этом случае следует проверить затяжку винтов на клеммах — обычно именно этим и решается проблема.

В ситуации, когда подтяжка винтов не помогла, нужно проверить исправность терморегулятора. Для этого систему теплого пола подсоединяют напрямую к электрической сети: если нагрев идет, значит, тепловой кабель полностью исправен, а причина сбоев именно в терморегуляторе. Решается задача с помощью замены устройства.

Другие причины неисправности

Перебои в работе системы подогрева пола могут вызываться скачками напряжения в сети. Установка стабилизатора поможет исключить данный фактор.

Бывает, что во время монтажа допустили ошибки:

• некорректно рассчитали мощность;
• сделали меньшую термоизоляцию, чем необходимо;
• неправильно соединили нагревательные компоненты;
• выполнили слишком толстую стяжку;
• чересчур близко к полу установили температурный датчик;
• рассчитались в шаге укладки.

В данных ситуациях нагрев будет недостаточным, а решить проблему самостоятельно не получится, необходимо обратиться к специалистам по монтажу теплого пола.

Опытные сотрудники компании M-Cond придут на помощь! Наши специалисты оперативно определят причину слабого нагрева теплого пола и помогут ее устранить.

Теплые полы: нужен ли электрик?

Написано 31 января 2015 г.

Вы планируете навсегда избавиться от холодных полов. Отлично, потому что в Хьюстоне, независимо от температуры на улице, по утрам у нас все еще холодные полы! Теперь вы можете искать различные варианты, расходные материалы и т. д., но ваш самый большой вопрос заключается в том, сколько техников мне нужно привлечь: сантехник, электрик, специалист по ОВКВ? Ну, мы не можем ответить за два других, но мы можем дать вам лучшее представление о том, понадобится ли вам электрик на месте во время установки пола с подогревом.

Электрические лучистые полы

Мы сосредоточимся только на электрических лучистых полах, чтобы дать вам ответы на ваши потребности в электроэнергии. (Водяной теплый пол нагревает ваши полы через трубы с горячей водой, поэтому для этого типа установки может потребоваться сантехник. )

Электрический теплый пол обычно проще и дешевле установить, однако некоторые домовладельцы говорят, что они дорого поддерживать с течением времени в больших масштабах. Это означает, что небольшая площадь, такая как ванная комната или небольшая комната, была бы идеальной ситуацией для электрического отопления.

Сколько будет стоить?

Те, кто хочет установить пол с подогревом, могут потратить около 800 долларов на небольшую ванную комнату. Вы можете сократить расходы, решив установить его самостоятельно, однако мы настоятельно рекомендуем НЕ делать этого. Мы знаем, что вы говорите: Я все равно сделаю это сам — все не так уж плохо.  Но когда дело доходит до электрических компонентов и демонтажа пола, мы определенно рекомендуем доверить это специалистам. Вот почему.

Поскольку электрические системы обогрева пола обычно используются в небольших помещениях или помещениях, они управляются системой управления, такой как термостат. Вам понадобится сертифицированный электрик, чтобы подключить вашу установку к электрической системе вашего дома, а также подключить термостат и убедиться, что существующая проводка и электрическая инфраструктура вашего дома будут поддерживать ваше новое дополнение. Кроме того, вам, скорее всего, придется проконсультироваться с подрядчиком, особенно если вы разрываете существующий пол.

Опять же, можно установить собственную электрическую систему лучистого отопления (в зависимости от системы), но вам обязательно потребуется помощь со стороны для консультации и работы. К счастью, системы электрического лучистого обогрева пола не требуют серьезного обслуживания в течение многих лет, поэтому в ближайшем будущем не нужно будет снова вскрывать ваш пол.

Итак, готовы начать? Поговорите с одним из наших технических специалистов сегодня, чтобы настроить вашу электрическую систему подогрева пола, позвонив по телефону (281) 9.07-8418.

Гарантия своевременности

Мы всегда рядом, когда бы вы ни понадобились
«Мы вовремя, вы увидите, или ваш ремонт электрики будет бесплатным». Мы подкрепляем наши превосходные электрические услуги не только честностью, прозрачностью и надежностью, но и нашей гарантией своевременности. Мы понимаем, что ваше время ценно, поэтому мы гарантируем, что будем там, когда вы позвоните.

Если вам нужны услуги квалифицированного электрика в Хьюстоне или его окрестностях, просто позвоните нам по телефону (713) 428-2120 или нажмите здесь, чтобы записаться на прием онлайн, чтобы мы могли как можно скорее отправить вам технического специалиста Mister Sparky, который поможет вам.

Красная ковровая дорожка

Уважение, которого вы заслуживаете
Наши технические специалисты понимают ценность аккуратности и внимательности при работе в вашем личном пространстве, что отражается в том, как мы покидаем ваш дом после решения проблем с электричеством.

Мистер Спарки защищает ваш дом, пока он работает: он надевает бахилы («напольные спасатели») и даже готов расстелить красный ковер, чтобы защитить ваш пол от грязи, потертостей и царапин. Закончив работу, он пылесосит территорию, чтобы убедиться, что он покидает ваш дом таким же чистым или чище, чем он его нашел.

Накрахмаленная белая рубашка

Стандарт мистера Спарки
Благодаря стремлению мистера Спарки к превосходному обслуживанию мы нанимаем только самых профессиональных и знающих электриков из Хьюстона. Это означает, что в дополнение к техническому совершенству все электрики Mister Sparky должны придерживаться нашего стандарта Starched White Shirt в отношении поведения и профессионализма.

Вы можете легко узнать электрика Мистера Спарки по его чистому, свежевыбритому виду, фирменной накрахмаленной белой рубашке и серым брюкам.

Как отремонтировать поврежденный нагревательный провод

Необходимые предметы

Ремкомплект нагревательного кабеля

Этот ремонтный комплект нагревательного кабеля содержит компоненты для ремонта 1 места.

Некоторые компоненты нельзя использовать в зависимости от выбранного метода ремонта.

Инструменты для ремонта электрооборудования

Тепловой пистолет:

• Должен нагреваться до температуры около 1000°F.

• Милуоки модель 8975.

Термические стрипперы:

• Для зачистки нагревательных проводов.

• Омега модель TW-1.

Надрез:

• Для кабеля с внешней оболочкой.

• Модель Ideal 45-403 с лезвием K-6502.

Инструмент для зачистки проводов:

• Для резки и зачистки проводов 16AWG.

• Модель GB GESP-55.

Маленькая отвертка:

• Для облегчения отделения нагревательного провода от оплетки.

• Можно также использовать скрепку для бумаги или аналогичный остроконечный инструмент

Инструменты для электрических испытаний

Цифровой мультиметр:

• Должен измерять сопротивление до 20 000 Ом. • А.В. Сперри модель DM-2000.

Измеритель TDR (рефлектометрия во временной области):

• Для диагностического тестирования при обнаружении дополнительных повреждений.

• Модель Harris Corp. TS-90 или TS-100 «Кабельный дефектоскоп».

Другие инструменты

Молоток и долото:

• Для удаления плитки и раствора, если это необходимо, для создания углубления для укладки стыка.

Пистолет для горячего клея со стандартным клеевым стержнем :

• Для приклеивания швов в «долину» в полу.

Ножницы

НАЧАЛО РАБОТЫ

A1 Убедитесь, что питание ВЫКЛЮЧЕНО!

A2 Показаны два метода ремонта. Выберите метод, который лучше всего подходит для вашей установки:

ПРЯМОЕ СОЕДИНЕНИЕ — этот метод используется, когда поврежденный кабель имеет достаточный «люфт», чтобы его можно было разрезать и перекрыть примерно на 3/4 дюйма.

Это также обеспечивает наилучшую возможную равномерность нагрева по месту соединения по сравнению с соединением с перемычкой.

СОЕДИНЕНИЕ ПЕРЕМЫЧКОЙ — этот метод используется, когда поврежденный кабель не имеет достаточного «люфта», чтобы его можно было разрезать и наложить внахлест.

Это также приводит к тому, что участок сращивания будет иметь очень небольшой нагрев непосредственно над местом сращивания.

A3 В зависимости от установки греющий кабель изготавливается одним из двух следующих способов:

Греющий кабель с оболочкой:

Два изолированных греющих провода, покрытых медной оплеткой с луженым покрытием, покрытых внешней оболочкой .

Каждый нагревательный провод состоит из 3 или 4 небольших нагревательных элементов, которые важно сохранить целыми и неповрежденными.

Обычно количество элементов соответствует цвету изоляции провода:

Черный 4 – Коричневый 4

Белый 4 – Желтый 4

Красный 3 – Прозрачный 4

Зеленый 4 – Желто-коричневый 4

Оранжевый 3 – Фиолетовый 4

Синий 3 – Серый 4

Нагревательный кабель из нержавеющей стали:

Два изолированных нагревательных провода, покрытых оплеткой из нержавеющей стали.

Каждый провод состоит из 3 небольших нагревательных элементов, которые важно сохранить целыми и неповрежденными.

СНЯТИЕ ПЛИТКИ И РАСТВОРА

Если вы еще этого не сделали, очень осторожно снимите плитку/камень/мрамор с поврежденного участка кабеля.

Удаление затирки вокруг поврежденной плитки (плиток) должно выполняться тупым инструментом, например, ручным инструментом для удаления затирки.

НЕ ИСПОЛЬЗУЙТЕ НОЖ!

Затем осторожно выбейте плитку небольшим молотком, очищая ее от осколков.

Удалите достаточно раствора и плитки, чтобы осталось от 4 до 5 дюймов свободной проволоки с обеих сторон повреждения для работы.

Часто часть провода можно увидеть, так что раствор можно осторожно удалить вокруг поврежденного провода с помощью молотка и/или долота. Сетку можно разрезать ножницами, чтобы освободить проволоку.

УСТАНОВКА РЕМОНТА

Если вы решите выполнить соединение перемычкой (см. Шаг A2), перейдите к шагу D1

Прямое соединение

Вырежьте место повреждения провода, создав два конца или провода.

Если у вас нет нагревательного кабеля с оболочкой, ПЕРЕДАЙТЕ его к шагу C6.

Для этого поместите кабельный ввод в V-образный паз инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля.

Не оказывайте дополнительного давления на головку инструмента для более глубокого резания. Дайте инструменту приложить собственное давление пружины.

C3 Согните трос, чтобы полностью освободить стержень оболочки в месте разреза.

C4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и перемещайте ее вперед-назад под утолщением куртки в течение примерно 3-4 секунд, пока не увидите, что она начинает ослабевать, слегка сжимаясь на концах.

C5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленную заглушку куртки. Не прикасайтесь к горячей втулке рубашки пальцами. Он будет гореть!

C6 Ослабьте оплетку, отодвинув оплетку примерно на 1/4″, чтобы обнажить концы нагревательных проводов.

C7 Согните кабель обратно.

C8 Используйте маленькую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно поддеть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.

C9 Туго затяните косу, чтобы она превратилась в косичку.

C10 Используйте инструмент для зачистки проводов, чтобы аккуратно снять ровно 1/2″ изоляции с нагревательных проводов.

Сосчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отрезали ни один из них, что может привести к перегреву и возможному выходу из строя.

Вы также найдете прядь волокна с нагревательными элементами.

Нет необходимости отделять или удалять это волокно .

C11 Прежде чем продолжить, используйте цифровой мультиметр и рефлектометр в этом месте ремонта. Проверьте наличие дополнительных мест повреждения нагревательного кабеля, «посмотрев» в обоих направлениях. Если вам нужно

C12 Наденьте трубку припоя на один из нагревательных проводов

C13 Стяните нагревательные провода вместе, чтобы перекрыть нагревательные элементы обоих проводов. Слегка скрутите элементы вместе, чтобы лучше соединить их. Наденьте трубку припоя на скрученные элементы, расположив их по центру между серыми клейкими полосами. Если это сделать неправильно, элементы могут вырваться, что приведет к нарушению соединения.

C14 Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку припоя. Сначала нагрейте непосредственно под кольцом припоя посередине.

ВАЖНО! Когда припой полностью расплавится и потечет в провода, продолжайте нагревать еще 3 секунды. Если вы остановитесь слишком рано, это приведет к неполному паяному соединению, что впоследствии приведет к сбою соединения.

Когда припой полностью расплавится, начните двигать тепловым пистолетом вперед и назад под остальной частью трубки для припоя, чтобы усадить трубку и заставить клейкие ленты на концах расплавиться и стечь на изоляцию провода.

После полной усадки трубки и полного расплавления клейких лент прекратите нагревать трубку. Дополнительный нагрев не поможет и может привести к подгоранию трубки или выходу ее из строя. Дайте паяльной трубке остыть в течение примерно 1 минуты.

C15 ПОВТОРИТЕ шаги с C12 по 14 для другого нагревательного провода.

C16 Наденьте заземляющую трубку припоя на заземляющую оплетку. Наложите концы косы внахлест и скрутите их, чтобы лучше скрепить. Наденьте трубку заземления на скрученные концы оплетки, расположив их по центру под кольцом припоя.

C17 Нагрейте трубку, чтобы полностью усадить ее и обеспечить полное попадание припоя в скрученные провода. Когда он остынет, это должно обеспечить надежное соединение.

C18 Теперь у вас должно быть полное соединение, готовое к тестированию. Перейдите к шагу E1 для «ПРОВЕРКИ РЕМОНТА».

СОЕДИНЕНИЕ ПЕРЕМЫЧКИ

Отрежьте участок нагревательного кабеля длиной от 2 до 3 дюймов вокруг повреждения, создав два конца или провода.

Если у вас нет греющего кабеля с оболочкой, ПЕРЕЙДИТЕ к шагу D6.

С помощью инструмента для подрезки аккуратно надрежьте куртку примерно в 2″ от конца каждого провода. Для этого поместите провод кабеля в V-образный паз инструмента и поверните инструмент только на 1 или 2 оборота вокруг кабеля. Не оказывайте дополнительного давления на головку инструмента, чтобы прорезать глубже. Дайте инструменту приложить собственное давление пружины.

D3 Согните трос, чтобы полностью освободить стержень оболочки в месте разреза.

D4 Используйте тепловую пушку (установленную на высокую температуру, около 1000F) и двигайте ею вперед-назад под заготовкой оболочки в течение примерно 3-4 секунд, пока не увидите, что она начинает ослабевать, слегка сжимаясь на концах.

D5 Используйте перчатку или другую защитную ткань, чтобы снять ослабленную заглушку куртки. Не прикасайтесь к горячей втулке рубашки пальцами. Он будет гореть!

D6 Ослабьте оплетку, отодвинув оплетку примерно на 1/4″, чтобы обнажить концы нагревательных проводов.

D7 Согните кабель обратно.

D8 Используйте маленькую отвертку, ноготь или аналогичный тупой инструмент, чтобы осторожно поддеть оплетку, сделав отверстие для протягивания нагревательных проводов. Протяните каждую проволоку через оплетку.

D9 Туго затяните косу, чтобы она превратилась в косичку.

D10 С помощью термальных инструментов для зачистки проводов аккуратно снимите ровно 1/2 дюйма изоляции с нагревательных проводов. Подсчитайте маленькие нагревательные элементы, чтобы убедиться, что вы не отрезали ни один из них, что приведет к перегреву и возможному сбою. Вы также найдете прядь волокна с нагревательными элементами. Вам не нужно отделять или удалять это волокно.

D11 Прежде чем продолжить, используйте цифровой мультиметр и рефлектометр в этом месте ремонта. Проверьте наличие дополнительных мест повреждения нагревательного кабеля, «посмотрев» в обоих направлениях. Если вам нужна помощь в этом, прочтите Инструкции, прилагаемые к каждому прибору, или обратитесь на завод.

D12 При необходимости укоротите черные провода-перемычки, чтобы они перекрывали зачищенные концы проводов нагревателя.

D13 Используйте инструмент для зачистки проводов с настройкой 16AWG. Снимите ровно 1/2 дюйма изоляции с обоих концов черных соединительных проводов.

D14 Наденьте трубку с припоем на один из нагревательных проводов на один из выводов нагревательного кабеля.

D15 Поместите нагревательные элементы и концы черной перемычки рядом друг с другом.

Слегка скрутите их вместе, чтобы лучше соединить.

Наденьте трубку припоя на скрученные провода и на край изоляции на черном проводе-перемычке. Убедитесь, что скрученные провода полностью находятся внутри трубки для припоя, между клейкими лентами на концах трубки для припоя.

Если это сделать неправильно, элементы могут вырваться, что приведет к нарушению соединения.

Используйте тепловую пушку (установленную на высокую температуру, около 1000F), чтобы осторожно нагреть трубку припоя. Сначала нагрейте непосредственно под кольцом припоя посередине. ВАЖНО! Когда припой полностью расплавится и потечет в провода, продолжайте нагревать еще 3 секунды.

Если вы остановитесь слишком рано, произойдет неполное паяное соединение, что впоследствии приведет к сбою соединения.

Когда припой полностью расплавится, начните двигать тепловым пистолетом вперед и назад под остальной частью трубки для припоя, чтобы усадить трубку и заставить клейкие ленты на концах расплавиться и стечь на изоляцию провода. После того, как трубка полностью сожмется и клейкие ленты полностью расплавятся, прекратите нагревать трубку. Дополнительный нагрев не поможет и может привести к подгоранию трубки или выходу ее из строя. Дайте паяльной трубке остыть в течение примерно 1 минуты.

D17 ПОВТОРИТЕ шаги с D14 по D16 для другого нагревательного провода на том же проводе.

D18 На другом конце черных соединительных проводов наденьте трубку припоя на нагревательный провод. ПОВТОРИТЕ шаги с D14 по D17, чтобы завершить подключение перемычек на этом конце.

D19 При необходимости укоротите провод перемычки заземления, чтобы он перекрывал концы проводов оплетки заземления примерно на 1/2″ до 3/4″.

D20 Перекройте концы заземляющей оплетки и заземляющей перемычки примерно на 1/2 дюйма и скрутите их, чтобы соединить их вместе. Наденьте трубку с заземленным припоем на скрученные концы, расположив их по центру под кольцом припоя. Нагрейте трубку, чтобы она полностью усадилась и припой полностью затек в провода. Когда он остынет, это должно обеспечить надежное соединение.

D21 На другом конце заземляющей перемычки наденьте трубку заземляющего припоя на провод. ПОВТОРИТЕ Шаг D20, чтобы завершить подключение.

D22 Теперь у вас должно быть полное соединение, готовое к тестированию. Перейдите к шагу E1 для «ПРОВЕРКИ РЕМОНТА».

Отказ от гарантии:

Этот ремонтный комплект и данное руководство по установке предоставлены компанией SunTouch для помощи в ремонте нагревательного кабеля SunTouch, поврежденного в результате производственных условий. SunTouch никоим образом не гарантирует ремонт или надлежащее функционирование продукта после ремонта. Ремонт изделия SunTouch должен выполнять только квалифицированный электрик. Настоятельно рекомендуется, чтобы опытный установщик плитки удалил плитку поверх повреждения. Для получения дополнительной помощи, пожалуйста, свяжитесь с заводом. SunTouch не дает права электрикам, установщикам плитки или монтажникам SunTouch проводить диагностику, удаление плитки или ремонт кабеля. Установочная сторона или домовладелец обязаны связаться с квалифицированным лицом для выполнения этих указаний. НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для соединения различных кабелей, только для ремонта внутри кабеля. НЕ ИСПОЛЬЗУЙТЕ этот ремонтный комплект для ремонта кабеля в душевой или коврика, проходящего в душевую.

ПРОВЕРКА РЕМОНТА

Завершив соединение и дав ему остыть, проверьте ремонт следующим образом:

E1 Аккуратно потяните за каждое соединение проводов, чтобы убедиться, что оно не разъединилось.

E2 Используйте цифровой мультиметр для измерения сопротивления нагревательного кабеля.

Теперь это измерение должно находиться в пределах диапазона сопротивления, указанного для данного нагревательного кабеля между нагревательными проводами, и не должно быть измерено никакого сопротивления между нагревательным проводом и зеленым проводом заземления. Если вам нужна помощь на этом шаге, выполните шаги, указанные в Руководстве по установке для этого кабеля, или позвоните на завод.

E3 Правильно подключите этот отремонтированный нагревательный кабель к источнику питания через GFCI, например термостат Watts Radiant. Включите кабель в течение нескольких дней или, по крайней мере, 10-15 пятиминутных циклов нагрева. Если срабатывает GFCI или кабель не нагревается, необходимо проверить кабель на наличие дополнительных повреждений, иначе ремонт может оказаться неудачным.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

Перед укладкой напольного покрытия убедитесь, что место соединения защищено и ровно лежит на полу.

F1 При необходимости используйте долото, чтобы аккуратно вырезать канавку в основании под стыком.

F2 С помощью пистолета для горячего клея нанесите каплю клея в ендову и вдавите в нее место соединения.

F3 Если напольное покрытие не будет укладываться немедленно, временно накройте место сращивания и окружающий нагревательный кабель свободной плиткой или подобным твердым материалом для защиты от повреждений на месте установки.

www.suntouch.com

Щелкните здесь для доступа к ВИДЕО-библиотеке SunTouch

SunTouch в сравнении с продуктом A – SunTouch в сравнении с продуктом B

Связи матов с подогревом пола SunTouch

Спецификация матов SunTouch и их установка – Технические характеристики матов SunTouch – Спецификации и установка напольного покрытия 90 003

Соединительные звенья катушки для напольного отопления SunTouch

Инструкции по установке SunTouch WarmWire — Лента SunTouch WarmWire — Инструкции по установке WarmWire — Инструкции и информация по заказу WarmWire

Ссылки на элементы управления обогревом

Спецификация программируемого SunStat – Руководство пользователя Программируемый 500670-SB – Руководство пользователя Непрограммируемый 500675
– Спецификация непрограммируемого SunStat – Управление реле SunStat – Инструкция по эксплуатации LoudMouth

Разное SunTouch Links

SunTouch 25 Ограниченная гарантия в год – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Гарантия низкой цены Suntouch

Сообщение «Как отремонтировать поврежденный нагревательный провод» впервые появилось в блоге магазина напольных покрытий.
