Ремонт теплых полов своими руками. Часть 2

10.08.2021

Продолжаем тему ремонта электрических теплых полов своими руками, начатую в первой статье.

Рассмотрим другие возможные неисправности, способы их устранения, основные рекомендации по профилактике.

Обрыв греющего кабеля

Во время установки теплых полов может быть повреждена электрическая проводка или нагревательные элементы. А регулярная проходимость со временем ухудшает ситуацию. Для подтверждения обрыва кабеля проверяют его сопротивление и сравнивают со значениями в техническом паспорте. Превышение более 5% говорит о повреждении провода.

Место разрыва можно найти при помощи этих устройств:

• тестер напряжения или аудио-детектор – на поврежденном участке издают звук, похожий на звук металлоискателя;
• высоковольтный генератор – обозначает неисправную зону, используя принцип электрической дуги.

Их применение позволяет найти конкретный участок с разрывом и сделать частичный демонтаж нагревательной системы. Это особенно облегчает работу при наличии стяжки.

Для ремонта греющего кабеля электрического теплого пола понадобятся генератор, тепловизор, соединительные медные гильзы, термоусадочная трубка, пресс-щипцы. Ход работ выглядит так:

1. Отсоединяем шину питания, отключаем провода от регулятора температуры.
2. С помощью генератора подаем напряжение в цепь.
3. Используя тепловизор, находим зону с наивысшим напряжением.
4. В этом месте снимаем стяжку до уровня нагревателей.
5. Зачищаем концы провода в месте обрыва, стыкуем друг к другу гильзой, выполняем опрессовку места соединения.
6. Изолируем участок термоусадкой или специальной изолентой.
7. Включаем теплый пол, тестируем правильность его работы.
8. Если работоспособность восстановлена, на участок демонтажа заливаем новую стяжку.

Если нагревательный элемент – ИК-пленка или стержни, возможны проблемы из-за неплотных контактов в электроцепи. Пленка подключается к питающей шине через провода, закрепленные зажимами. Когда этот контакт слабый, пол не нагревается до нужной температуры и металл окисляется, что со временем вызывает обрыв в цепи.

Чтобы это проверить, замеряют сопротивление каждого фрагмента. Если проблема подтверждается, неисправный контакт нужно заменить.

Поломка термодатчика

Известная проблема для датчика пола – работа без выключений, либо отключение до достижения заданной оптимальной температуры теплого пола.

Как правило, такой датчик находится рядом с нагревательными элементами, поэтому работает постоянно, чтобы обеспечить заданные параметры микроклимата. Из-за этого теплый пол тоже работает непрерывно и быстрее изнашивается, а потребление электричества ощутимо возрастает.

При правильном монтаже термодатчик находится в гофрированной трубке, поэтому достаточно найти ее начало и вытащить датчик за провод. В противном случае потребуется частичный демонтаж теплого пола, либо замена терморегулятора на модель с независимым определением температуры.

Ремонт датчика температуры делают редко, намного проще приобрести новый и подключить вместо нерабочего.

Профилактика теплых полов

Вполне реально избежать перечисленных проблем и существенно продлить период эксплуатации нагревательной системы. Для этого нужно:

1. Выполнять расчет мощности и замеры тщательно, перепроверять полученные значения.
2. Резать инфракрасные стержни и пленку только по обозначенным линиям.
3. Делать надежную теплоизоляцию, использовать качественные материалы.
4. Выбирать сечение нагревательного кабеля, учитывая площадь помещения.
5. Размещать термодатчик в трубке из гофры.
6. Пока стяжка полностью не высохнет, не включать электрические полы.
7. Соблюдать рекомендации производителя по монтажу и эксплуатации электрических полов.

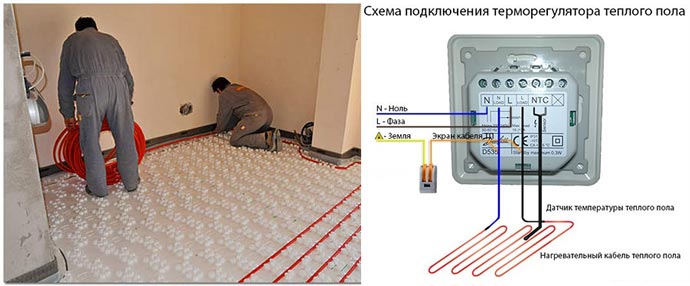

Когда установка теплых полов завершена, сохраните монтажную схему, на которой обозначено размещение нагревателей. При появлении неисправностей она упростит и ускорит ремонт электрических теплых полов под плиткой и другими покрытиями.

Если нагревательная система не запускается или стала работать менее эффективно, не обязательно выполнять ремонт самостоятельно. Нет времени, желания или уверенности в успехе – пригласите опытного специалиста. Это позволит получить нужный результат в короткие сроки.

Ремонт нагревательного кабеля теплого пола своими руками, Как установить муфту?

Топ 5 статтей

1. Обзор стоимости теплых полов за м2, стоимость монтажа
2. Монтаж электрического и водяного теплого пола своими руками
3. Какой теплый пол лучше
4. Какое напольное покрытие можно использовать для теплого пола?!
5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

• Популярные
• Хиты продаж

Наиболее распространённая поломка кабеля возникает при монтаже, неправильной укладке или же  механического повреждения самого кабеля. Что бы застраховать себя после монтажа, перед заливкой стяжки, нужно проверить теплый пол мультиметром на сопротивление, оно должно быть в пределе, который указан заводом изготовителем +-10%, это же следует сделать после заливки.  Причины возникновения поломки в нагревательном кабеле также возможны в следующих случаях:

Узнайте как правильно сделать электрический теплый пол своими руками

1. Отсутствие поступления электропитания.
2. Поломка самого блока управления (терморегулятора). Возможна также причина в дачнике теплого пола.  (так как он уложен в гофре, не составит проблем сделать замену)

Как найти место повреждения

1. С помощью индикаторной отвертки проверяем наличия питания на фазе подводящийся проводов от щитовой.

        2. Если питание не поступает от щита используем аудио-детектор, прослушиваем стену в месте прокладки провода. Кабель, если по нем проходить напряжениям будет издавать звуковой сигнал. Отключить систему от электропитания в месте поломки, вскрыть стену и сделать ремонт силового провода. После ремонта проверить систему на работоспособность.



1. Если проблема не в силовом кабеле начинайте проверку самого теплого пола. Его можно определить с помощью тонального генератора и индуктивного щупа. Они с достаточно большой точностью укажут на место поломки

После нахождения места поломки. Нужно вскрыть напольное покрытие в том месте, и снять слой стяжки особо аккуратно, чтобы не усугубить повреждение.

Прежде не забудьте обесточить систему от электропитания, только после этого можно приступать к ремонту.

Точное место повреждения нагревателя можно определить на глаз, кабель будет прогибаться.

Далее нужно снять изоляционный слой. Зачистить жилы кабеля и соединить его по-новому с помощью специальных прессовочных гильз, сжать их пресс клещами. После этого нужно изолировать стыки нагревателя, вам понадобиться особые термоусадочные муфты и строительный фен. Когда ремонт провода закончен проверить его на сопротивления оно должно быть в пределах указанного производителем. Проверить провод на нагрев, если все в порядке уложить кабель назад и залить слоем бетона.

Какой кабель подходит под плитку, а какой в стяжку? Читать

(этапы ремонта показаны как пример)

1 После обнаружения поломки вскрикиваем плитку и аккуратно защищаем нагреватель

2 Зачищаем нагреватель разделяя его на слои

3 Нам понадобиться специальная гильза, термоусадка стойкие к перегреву, паяльник припой, строительный фен

4 Зачищаем нагревательную проволку по 5-7 мм , надеваем гильзу и сдавливаем ее так чтоб нагреватель хорошо закрепился, проверяете тестером сигнал

5 Надеваем прозрачную термоусадку так, чтоб ее края заходили поверх первой изоляции проволки

6. Прогреваем аккуратно феном

7. Гильза с проволкой должна быть полностью изолированна

8 Делаем дополнительно алюминиевый экран с фольги (напомню гильза и токопроводящий дрот уже должны быть герметично заизолированы, не допускается попадание тока на экран и заземление)

9 Соединяете заземление и немного паяете его

10 Снова надеваете термостойкую термоусадку и обрабатываете феном

11 Далее надеваете конечную термоусадку и обрабатываете ее феном. Проводите проверку тестером

12 Все готово, сделает большую штробу для укладки кабеля на место, затяние клеем, уложите плитку. В паспорте укажите ремонт, пометьте место на плитке, сделает фото процесса

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.
