Болты М8, М10, М12, М16, М20. Стандарты и применение

Среди всего разнообразия болтов по конструкции, классу прочности, виду резьбы наибольшей популярностью у потребителя пользуются метизы определенных размеров. Это болты М8, М10, М12, М16, М20. “М” — обозначение вида резьбы — “метрическая”. Метрическая резьба — чередующиеся выступы треугольной формы на стержне или конусе расстояние между которыми (шаг резьбы) измеряется в мм. Бывает крупная(стандартно) и мелкая. Цифра обозначает наружный диаметр стержня болта также измеряемый в миллиметрах.


Болты М8

Болты М8 производятся в соответствии с

  • ГОСТ 7802, DIN 603 — дорожные

  • ГОСТ 7798, 7805, DIN 933, 931 — шестигранные

  • ГОСТ 7786 — лемешные

  • ГОСТ 7801, DIN 607 — мебельные

  • DIN 15237 — норийные

  • ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

  • DIN 6921 — с фланцем

  • ГОСТ 4751, DIN 580 — рым

Отличительная черта болтов М8 это хорошее сочетание невысокой цены и достаточной прочности.

 Крепёж пользуется высокой популярностью как в промышленном производстве, и в домашнем хозяйстве. Широкие сферы применения — машиностроение, строительство, транспортное машиностроение, производство мебели. Специализированное использование таких метизов: крепление ковшей к ленте транспортера сыпучих продуктов (нории), сборка дорожных ограждений, в качестве рым-крепежа при невысоких нагрузках.

Болты М10

Болты М10 изготавливаются в соответствии со стандартами

  • ГОСТ 7798, 7805, DIN 933, 931 — шестигранные

  • ГОСТ 7786, DIN 608 — лемешные

  • ГОСТ 7801, DIN 607 — мебельные

  • DIN 15237 — норийные

  • ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

  • DIN 6921 — с фланцем

  • ГОСТ 4751, DIN 580 — рым

Один из самых популярных видов крепежных изделий — болты М10. Имея более высокие прочностные характеристики чем М8, метизы находят наиболее широкое применение в строительстве. Особым спросом у потребителей пользуются болты с шестигранной головкой. Изделия такого типа широко используются при сборке металлоконструкций, промышленного оборудования, транспортных средств. Минимальная разрушающая нагрузка на болты М10 с классом прочности 8.8 составляет 46,4 kN, что позволяет решать достаточно сложные задачи по скреплению. Крепеж с фланцем используется при устройстве заборных ограждений из металлического профиля, сборке металлических гаражей или временных сооружений.

Болты М12

Болты М12 выпускаются по стандартам:

  • ГОСТ 7798, 7805,DIN 933, 931 — шестигранные

  • ГОСТ 7786, DIN 608 — лемешные

  • ГОСТ 7801, DIN 607 — мебельные

  • DIN 15237 — норийные

  • ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

  • DIN 6921 — с фланцем

  • ГОСТ 4751, DIN 580 — рым

С учетом еще более высокой прочности, болты М12 чаще применяются при промышленной сборке, в соединениях, подверженных более высоким нагрузкам.

Даже с обычным классом прочности 5.8 минимальная разрушающая сила для них составляет 81,6 kN, что почти в 2 раза превышает аналогичную характеристику крепежа диаметром 10 мм. Болты М12 высоко востребованы в конструкциях инженерных систем (отопление, водопровод) для соединения приварных фланцев с Ду от 15 мм до 65 мм.

Болты М16

Производство болтов М16 регламентируется стандартами:

  • ГОСТ 11674-75 — башмачные

  • ГОСТ Р 52644 — высокопрочные

  • ГОСТ 7798, 7805,DIN 933, 931 — шестигранные

  • ГОСТ 7786 — лемешные

  • ГОСТ 7801, DIN 607 — мебельные

  • ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

  • DIN 6921 — с фланцем

  • ГОСТ 4751, DIN 580 — рым

Особенность диаметра 16 мм — с него начинается размерный ряд национального стандарта РФ ГОСТ Р 52644-2006. Болты М16 в соответствии с ним применяются для строительства металлических конструкций, в мостостроении и машиностроении. Имеют увеличенный размер головки. Высокопрочные. Наиболее востребованными на сегодняшний день являются классы прочности 8.8, 10.9. Диаметром 16 мм также производятся болты для крепления башмака гусеницы трактора.

Болты М20

Болты М20 выпускаются по стандартам

  • ГОСТ 7798, 7805,DIN 933, 931 — шестигранные

  • ГОСТ 7786 — лемешные

  • ГОСТ 7801 — мебельные

  • ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

  • DIN 6921 — с фланцем

  • ГОСТ 4751, DIN 580 — рым

Особенность ряда с диаметром 20 мм, в том, что именно в нем находятся башмачные болты М20 — незаменимый крепеж в комплектации гусеничных тракторов. Они отличаются высокой твердостью, особой формой головки и подголовка. Также, болты М20 других типов находят самое широкое применение в горно-, газо- и нефтедобывающей, перерабатывающей отраслях, в машиностроении и станкостроении. Высокопрочный (класс прочности 8.8, 10.8, 12.9) крепеж с увеличенной шестигранной головкой применяется для сборки металлоконструкций, мостов и тоннелей.

Большинство из вышеперечисленного крепежа есть в наличии на складах компании Машкрепеж. Она одна из немногих в РФ, поддерживает запасы болтов специализированного назначения — норийных, лемешных, башмачных, высокопрочных.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

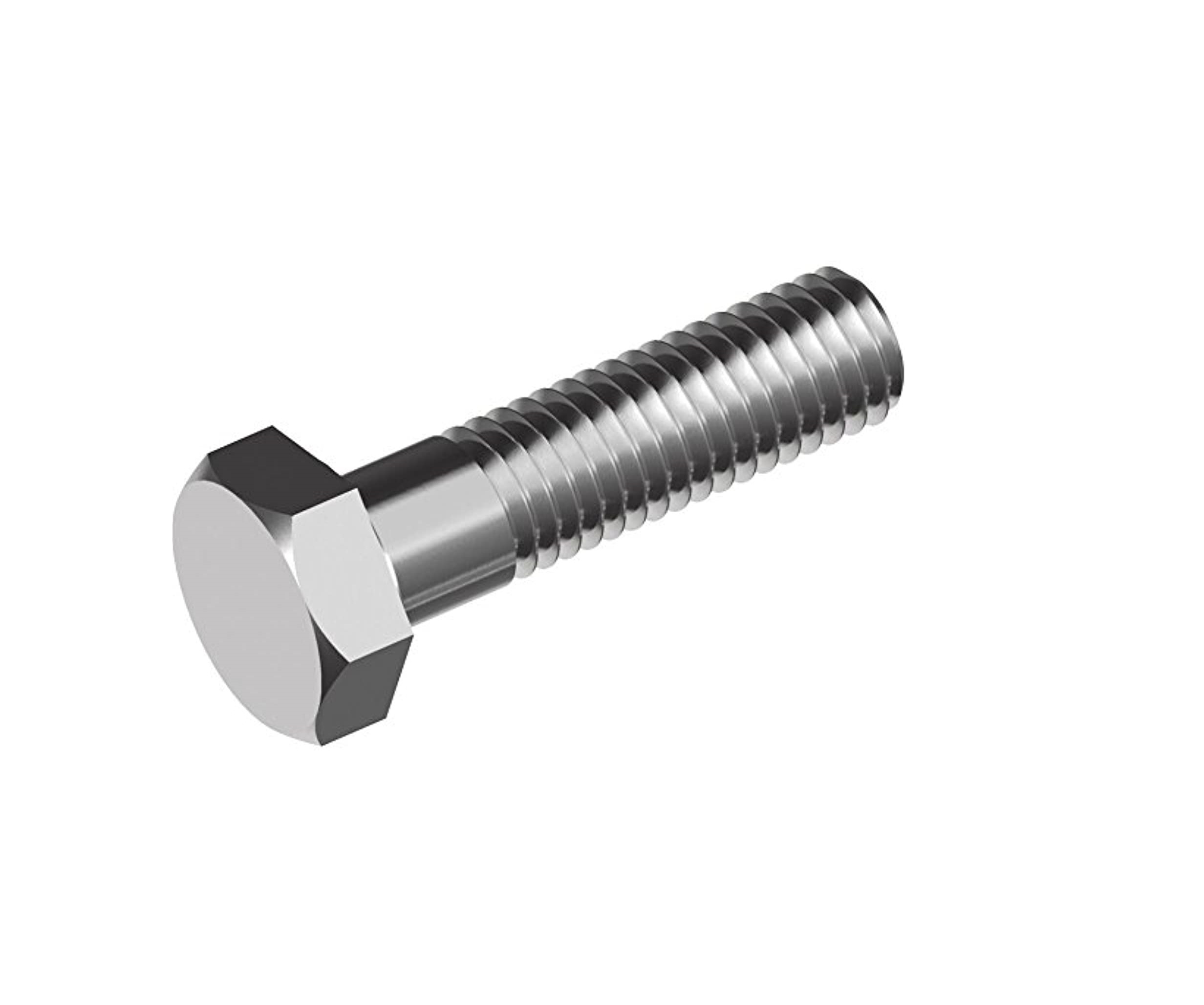

Болт с шестигранной головкой оцинкованный DIN 933 M8x25

Болт с шестигранной головкой DIN 933 широко применяются в строительстве, машино-, станкостроении, мебельном производстве и т.д. для крепления различных деталей.  Крепеж изготовлен из оцинкованной стали и не подвержен коррозии.

DIN 933 Болт с полной резьбой и шестигранной головкой, размер резьбы от М3 до М64, длина болта от 5 до 340 мм, класс точности A, B. Болты DIN 933 применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.

Материалы:

  • Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709, 1.7218
  • Сталь с покрытием: гальваническая оцинковка, горячее цинкование, дисперсионное цинкование, гальваническое никелирование, гальваническое хроматирование
  • Нержавеющая сталь: А2 — А5, А2/А4-70, А2/А4-80
  • Латунь, алюминий, медный сплав
  • Пластик

Таблица размеров и характеристик болтов DIN 933 с полной резьбой в мм
DM3M4M5M6M8M10M12M14M16M18
P 0,5 0,7 0,8 1 1,25 1,5 1,75 2
2
2,5
K 2 2,8 3. 5 4 5.3 6.4 7.5 8.8 10 11,5
C мин. 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,15 0,2 0,2
макс. 0,4 0,4 0,5 0,5 0,6 0,6 0,6 0,6 0,8 0,8
R 0,1 0,2 0,2 0,25
0,4
0,4 0,6 0,6 0,6 0,6
А 1,5 2,1 2,4 3 4 4,5 5,3 6 6 7,5
S DIN 933 5,5 7 8 10 13 17 19 22 24 27
ISO 4017 16 18 21
e DIN 933 6,01 7,66 8,79 11,05 14,38 18,9 21,1 24,49 26,75 30,14
ISO 4017 17,77 20,03 23,36

DМ20M22М24М27М30M36M42M48M56M64
P 2,5 2,5 3 3 3,5 4 4,5 5 5,5 6
K 12. 5 14 15 17 18.7 22.5 26 30 35 40
C мин. 0,2 0,2 0,2 0,2 0,2 0,2 0,3 0,3 0,3 0,3
макс. 0,8 0,8 0,8 0,8 0,8 0,8 1 1 1 1
R 0,8 0,8 0,8 1 1 1 1,2 1,6 2 2
А 7,5 7,5 9 9 10,5 12 13,5 15 16,5 18
S DIN 933 30 32 36 41 46 55 65 75 85 95
ISO 4017 34
e DIN 933 33,53 38,85 39,98 45,2 50,85 60,79 71,3 82,6 93,56 104,9
ISO 4017 37,72

Обозначения:

D — номинальный диаметр резьбы
P — шаг резьбы
K — высота головки болта
С — высота подголовка
R — радиус
А — сбег резьбы, макс.
S — размер шестигранной головки под ключ
e — диаметр описанной окружности, не менее
L — длина болта

Аналоги DIN 933:

ISO 4017 — болт с шестигранной головкой и полной резьбой класса точности А, В. Отличается от DIN 933 другими размерами головки под ключ для болтов M10, М12, М14 и М22.
DIN 931 (ISO 4014) — болт с шестигранной головкой и неполной резьбой класса точности А, В. Сравнение стандартов DIN 931 и DIN 933.
DIN 558 (ISO 4018) — болт с шестигранной головкой и полной резьбой класса точности С.
ГОСТ 7798-70 — болт с шестигранной головкой и неполной резьбой класса точности В.
ГОСТ 7805-70 — болт с шестигранной головкой и неполной резьбой класса точности А.
ГОСТ 15589-70 — болт с шестигранной головкой и неполной резьбой класса точности С.
