Приточные клапаны на пластиковые окна своими руками

На чтение 6 мин Просмотров 367 Опубликовано 25.01.2015 Обновлено 09.08.2016

Плесень на откосах, духота и «плачущие» окна это следствия герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции для пластиковых окон.

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхней части створки окна, создавая подачу воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая покой и тишину, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и используя наши инструкции, приточную вентиляцию пластиковых окон можно организовать своими руками.

Как работает приточный клапан

незаметный и эффективный способ проветривания

Грамотно оборудовать оконную приточную вентиляцию можно лишь понимая механизм ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать в окне отверстие 1 см шириной и около 30 см длиной. По окончанию работ оно закрывается корпусом клапана. Снять клапан не получится, чтобы не открыть вентиляционную щель на профиле окна.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается внутрь помещения и выталкивает более теплый воздух в вытяжные вентканалы. Движение обеспечивается благодаря разнице давлений, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать лишь при принудительной вытяжке.

Таким образом, для работы приточного клапана необходимы условия:

В квартире обязательно должна быть исправна вытяжная естественная вентиляция. Чтобы проверить ее работу следует закрыть дверь в квартиру, приоткрыть окно в помещении, максимально отдаленном от вентканала и приложить листочек бумаги к решетке. Если он удержится, с вытяжкой все в порядке. Даже когда вытяжка тянет плоховато, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет низкой;
Температура воздуха на улице меньше +5 градусов;
Между помещениями в квартире должен быть свободный воздухообмен. То есть, двери открыты или под ними остаются щели шириной 2 см. Можно проделать в нижней части дверей вентиляционные отверстия общей площадью 130 кв. см. для дверей санузла и 200 кв. см. для кухни;
Чтобы из подъезда не было подсоса воздуха, следует максимально герметизировать входную дверь.

Многие владельцы боятся обмерзания вентиляционного приточного клапана для окон ПВХ. Действительно, если клапан приточной вентиляции отрегулирован неправильно, явление возможно. Об этом говорят многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

Тогда он будет прогреваться теплым воздухом из помещения и обледенение пластикового окна с вентиляцией исключено.

Если вентиляционный клапан необходимо перекрыть полностью, снаружи заклеивается щель для подачи воздуха. Щель закрывается очень тщательно, обеспечивая полную непроницаемость.

А вот увеличения шума в квартире после установки на пластиковое окно клапана приточной вентиляции пугаться не следует. Щель для подачи воздуха совсем мала, поэтому шумоизоляция снизится незначительно, что подтверждается отзывами на приточные клапаны вентиляции для пластиковых окон.

Эффективность приточных клапанов

если клапан не работает

Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить понапрасну деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

Снимите уплотнитель с верхней части оконной створки. Не нужно его обрезать, просто оставьте висеть. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте в таком состоянии окно на несколько дней. Обратите внимание на следующие параметры:

температура в комнате;
наличие конденсата на стеклах;
появился ли уличный шум;
нет ли сквозняка.

После эксперимента уплотнитель вставляется на место.

Кстати, температура воздуха в комнате после установки клапана приточной вентиляции для пластиковых окон станет ниже. Ведь в помещение поступает холодный уличный воздух. Если в квартире отличное отопление, владельцы даже не заметят разницу в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана для пластикового окна и подумать о приобретении приточного устройства с обогревом воздуха.

Необходимость приточных клапанов на пластиковых окнах

самый здоровый способ подачи воздуха в квартиру

Существуют хозяева, предпочитающие тепло свежему воздуху. И они неправы. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Он относится именно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. Согласно сведениям ВОЗ болезни, вызываемые плохим качеством воздуха в помещениях, уносят ежедневно 5 тысяч жителей Земли. Именно внутреннего воздуха, а не загазованного уличного! В Америке до 30 тысяч человек в год умирают от заболеваний, вызванных увеличением концентрации радона в квартирах. Газ выделяется из земли, стройматериалов и скапливается в домах, не снабженных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приборов.

Кондиционирование воздуха не заменяет вентиляцию пластиковых окон!

Приточный оконный клапан-ручка

клапан-ручка

Вентиляционный клапан для пластиковых окон устанавливается вместо стандартной ручки. Многие владельцы окон ПВХ не хотят устанавливать вентиляционные приточные клапана, выступающие за пределы створки. Для них создано удобное решение, позволяющее вентилировать помещение, не нарушая внешний вид.

Преимущества оконной приточной вентиляции в виде клапана-ручки:

Вентиляционный клапан располагается в месте обычного появления конденсата на пластиковом окне. Клапан создает естественное движение воздуха, особенно важное в холодное время года;
Комбинация клапана-ручки и вытяжной системы вентиляции создает здоровый микроклимат в помещениях, выводит излишки влаги;
Приточный вентиляционный клапан в виде ручки для пластиковых окон представляет собой прямоточную конструкцию. Согласно законам физики, проникая в теплое помещение, холодный воздух не создает конденсации. То есть, клапан не промерзнет зимой;
Клапан снабжен воздушным фильтром, не пропускающим в помещение пыль. Один раз в полгода фильтр меняется.

клапан на приоткрытой створке окна

Отзывов на клапан приточной вентиляции в виде ручки пока мало, ведь это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя устройствам вентиляции металлопластиковых окон. Эта конструкция подойдет и в качестве вентиляционного клапана для алюминиевых окон.

Установку клапана для вентиляции пластикового окна своими руками провести не сложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все крепежные элементы прикладываются.

Установка приточного клапана на окно своими руками

работы лучше проводить в спецодежде

Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

Понадобятся следующие инструменты:

линейка;
отвертка или шуруповерт;
острый нож;
клапан.

Приточный клапан для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки. Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте. Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

Фирмы-производители обычно снабжают свои устройства подробными инструкциями, позволяющими оборудовать вентиляцию пластикового окна своими руками.

Пошаговая инструкция как проводится установка приточного клапана для оконной вентиляции в видеоролике:

выбор и установка своими руками

Все о вентиляционных приточных клапанах:

Принципы вентиляции квартиры

Назначение регуляторов

Виды

Способы регулировки

Плюсы и минусы регуляторов

Критерии выбора

Инструкция по монтажу

На смену классическим оконным рамам пришли современные со стеклопакетами. Они решили проблемы утепления, продувания и шумоизоляции, но нарушили естественный воздухообмен. Бюджетным способом восстановить микроклимат становится приточный клапан на пластиковые окна. Прежде чем его устанавливать, разберемся в сути проблемы и особенностях ее устранения.

В многоквартирных жилых домах устанавливают системы естественной приточной и вытяжной вентиляции. Их действие основано на создании воздушной тяги за счет разницы температур на улице и в помещении.

Для функционирования системы обязательно должны быть:

Тяга в вентиляционной шахте.
Приток свежего воздуха.

Шахты вентиляции находятся в кухне и санузлах. Именно через эти помещения старый воздух удаляется из квартиры. Чтобы не создавать препятствий на пути воздушных масс, двери в комнаты должны быть приоткрыты или иметь вентрешетки.

Взамен отработанного поступает свежий воздух. Он попадает в дом через форточки, фрамуги, неплотности дверных и оконных проемов.

При установке в доме герметичных стеклопакетов нарушается одно из правил работы системы. Чтобы организовать постоянный воздухообмен приходится держать форточки открытыми. В зимнее время это существенно понижает температуру в доме и создает дискомфорт.

Устройство создано, чтобы улучшить микроклимат в помещениях.

Оно обеспечивает приток и циркуляцию воздуха при закрытых створках оконных блоков. Приточный канал находится в верхней части. Поэтому человек не ощущает дискомфорта от поступления в квартиру холодных воздушных масс. Они нагреваются теплым конвекционным потоком, который излучают радиаторы отопления и движутся к потолку.

Поперечное сечение приточного отверстия регулируется механически или в автоматическом режиме. Благодаря этому удается добиться нужного воздухообмена, поддерживать комфортные температуру и влажность в квартире. При этом нет необходимости постоянно открывать и закрывать форточку. Это позволяет продлить срок службы фурнитуры и уплотнительных резинок.

Проточное устройство работает только при функционировании системы вентиляции. Его монтаж не даст результата, если забиты вентканалы или не выполняются, необходимые для естественного движения воздушных масс, температурные условия. В таких случаях надо дополнительно ставить вентиляторы для принудительной работы вытяжки.

Представленные на рынке системы можно разделить на три категории.

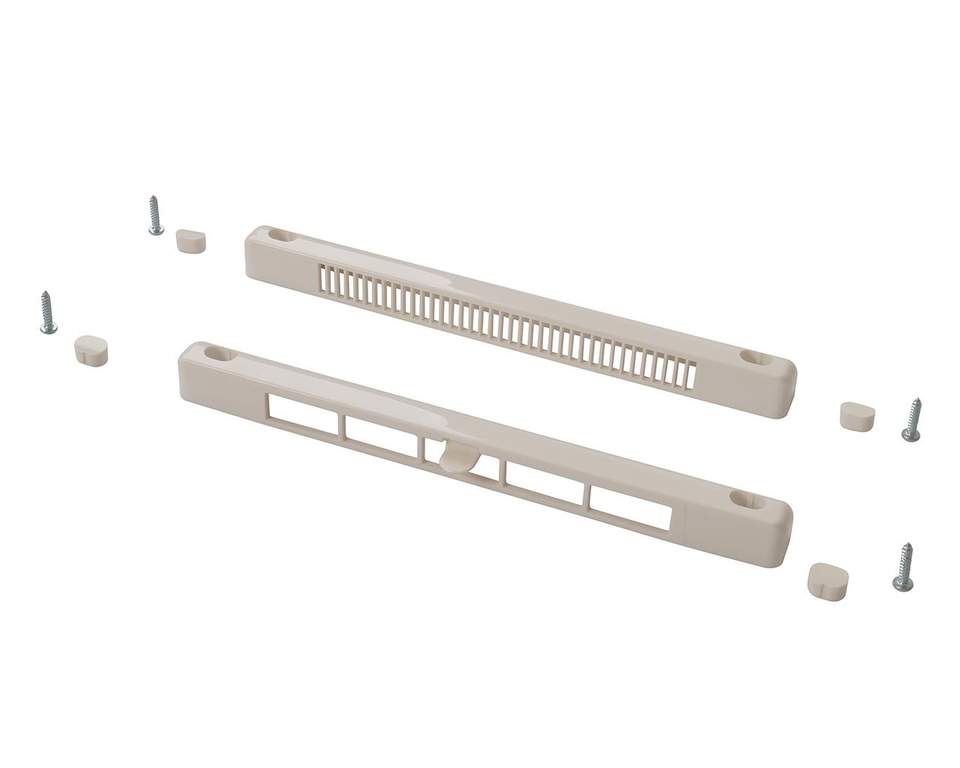

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв уплотнительной резинки. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на балконе, кухне или небольшой спальне.

Ручная

На корпусе таких приборов предусмотрена ручка или движок.

Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.

Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

Достоинства:

Бытовые приборы простые и надежные. Установить их можно своими руками.
Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.

Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.

Недостатки:

При сильных заморозках бюджетные модели могут обмерзать.
В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к оконной раме, она может дребезжать.

Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.

Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

Карандашом отмечаем центр рамы.
Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
По меткам вырезаем участок уплотнительной резинки.
Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
Прикручиваем кронштейны саморезами.

Закрываем окно и отмечаем на раме габариты прибора.
По разметке вырезаем фрагмент рамного уплотнения.
Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

Размечаем середину оконной створки.
Прикручиваем металлический шаблон или пластиковую монтажную планку.
Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
По шаблону отмечаем контур будущих прорезей и снимаем его.
Рассверливаем отверстия сверлом диаметром 10 мм.
Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
При закрытом окне переносим габариты отверстий на раму.
Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
Прикручиваем монтажную пластину с внутренней стороны.
Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции пластиковых окон своими руками.

Материал подготовил: Игорь Степаньков

Приточные клапаны в пластиковых окнах своими руками: как улучшить вентиляцию в квартире

С появлением пластиковых окон, многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать теплопотерь. Пластиковые окна стали обязательным атрибутом почти в каждом доме. Но, после установки пластиковых окон кроме положительных изменений, люди вскоре обнаруживают и некоторые побочные эффекты в виде недостаточной вентиляции помещения. Это создает нездоровый микроклимат в помещении: спертый воздух, повышенная влажность, явная нехватка кислорода, увеличение концентрации токсических веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Всё это происходит из-за того, что в силу своей герметичности, пластиковые окна становятся преградой для притока свежего воздуха в помещение. Именно поэтому имеет смысл установить приточный клапан в пластиковое окно для улучшения вентиляции.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха. В процессе жизнедеятельности живые организмы выделяют углекислый газ и влагу. Загрязненный воздух должен удаляться и взамен него поступать свежий, то есть необходима вентиляция. В практике домостроения циркуляция воздуха осуществляется системой приточно-вытяжной вентиляции. Тёплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным путем или принудительно при установке вентилятора. Взамен удаленного воздуха, должен поступить чистый воздух снаружи. И этот приток в классическом жилищном строительстве называется «естественная приточная вентиляция», которая и осуществляется через окна и инфильтрацию воздуха через щели в деревянных рамах. Можно подумать, что слово «система» в данном случае не совсем уместно, так как какая ж это система из отверстия вентканала и щелей в деревянных окнах? Но это таки система, просто основана она на привычных, и потому незаметных нам, законах физики. А система именно потому, что для того, что бы работала одна составляющая – удаление загрязненного воздуха, должна присутствовать другая – поступление чистого воздуха, иначе загрязненный воздух удаляться не будет. И наоборот, для того что бы чистый воздух в большем количестве поступал извне, необходимо обеспечить более эффективную систему вытяжной вентиляции (создать необходимую тягу). Окна с вентиляцией могут успешно выполнять эту функцию.

Как улучшить вентиляцию помещения

Вопрос улучшения вытяжной вентиляции можно улучшить простыми действиями. Для этого необходимо: достаточное сечение вентканала, его прочистка в случае загрязнения, установка вентилятора, соответствующего требуемым объёмам воздухообмена.

Для решения вопроса улучшения приточной вентиляции нужно организовать возможность воздуху постоянно поступать в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха извне. Проветривать помещение возможно только путем открывания окон, что не всегда удобно и логично, ведь тогда как раз и не работают их основные достоинства металлопластиковых окон: снижение шума и энергосбережение. Часто проветривать зимой помещение тоже не удобно, т. к. это создает сквозняки и дискомфорт из-за потоков холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном. Да и выхолаживать комнату за 5-10 минут, что б потом опять её прогревать, в наше время стремления к энергосбережению не разумно. Щелевое проветривание в откидных окнах тоже не всегда решение вопроса, т.к. это опять-таки разгерметизация окна.

Для подачи воздуха в помещение помимо традиционного проветривания путем открывания створки окна, разрабатываются различные системы вентиляции и приточные клапаны. Установка приточного клапана для проветривания – эффективный способ улучшения вентиляции помещения путем установки специальных окон с вентиляцией.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

сам клапан в комплекте;
канцелярский нож;
отвертка или шуруповерт;
линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т. к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

отзывы, варианты изготовления своими руками + фото и видео » Интер-ер.ру

Вентиляционный приточный клапан необходим для обеспечения регулярного притока свежего воздуха в помещение. Он необходим для пластиковых окон, чтобы не было сквозняков либо духоты в помещении. Множественные положительные отзывы говорят о действенности данного изделия, которое непременно должно быть установлено в каждом доме. Ныне каждый желающий может создать это устройство своими руками. Ниже приведены наиболее понятные способы создания вентиляционного клапана в виде фото и вспомогательных видео.

Разновидности клапанов вентиляции

Существует три наиболее распространенных типа данного устройства:

Щелевой тип. Он представлен в двух видах исполнения: механическом и автоматическом. Главным достоинством является обеспечение качественного и надежного воздухообмена. Его можно легко установить даже без проведения демонтажа оконного блока.
Фальцевой тип. Попадание порций воздуха в комнату происходит сквозь достаточные отверстия в оконном блоке. Основными характеристиками являются: недостаточная пропускная способность, сохранение звукоизоляционных свойств, низкая цена и простота установки.
Накладной тип. Обеспечивает достаточный уровень пропуска воздуха, но несмотря на это обладает существенным рядом негативных сторон: его невозможно установить на имеющееся пластиковое окно, а также он сводит на нет отличные шумоизоляционные и теплоизоляционные свойства окна. Этот вид больше подходит для обеспечения циркуляции воздуха на производственных объектах.

Какой из них выбрать? Прежде чем переходить к выбору устройства, следует ознакомиться с перечнем основных критериев, которые могут существенно повлиять на окончательный выбор.

Существует три распространенных типа вентиляционных клапанов для пластиковых окон, и каждый из них имеет ряд особенностей

Какой должен быть оконный клапан вентиляции

Существует одно негласное правило, которое касается выбора вентиляционного клапана: прежде всего он должен быть многофункциональным. Наиболее подходящий должен обладать всеми нижеприведенными характеристиками:

Он непременно должен обеспечивать достаточный уровень воздухообмена;
Должен обеспечивать допустимый уровень шума;
Он должен прекрасно выполнять свои функции в зимний период;
Удобство управления устройством и наличие одного из способов регулирования: автоматического, ручного и комбинированного;
Место установки клапана: на окне или стене;
Способ монтажа в имеющийся стеклопакет или в специально приобретенный новый.

Совет. Если на конструкции устройства отсутствует возможность регулирования, то можно даже не рассматривать данную модель. Контроль притока воздуха очень важен для обеспечения комфортного микроклимата в помещении.

Если покупка клапана является слишком большой тратой для семейного бюджета, можно рассмотреть варианты создания собственными силами. Это довольно легко и просто: главное, следовать всем рекомендациям и пошаговой инструкции.

Многофункциональность: ключевая особенность выбора вентиляционного клапана независимо от его вида

Как изготовить вентиляционный клапан своими руками

Поскольку вентиляция жилого помещения является неотъемлемой частью обеспечения комфортной жизни в доме, ее обязательно необходимо устанавливать на оконном блоке либо на стене. Существуют методы изготовления данного устройства собственными руками, вот один из них:

Открыв одну створку пластикового окна, можно разглядеть два уплотнителя из резины, которые проложены по контуру стеклопакета. Снизу ножом нужно вырезать небольшой участок уплотнителя, который расположен снаружи — примерно 5 см. Резина надрезается с двух концов и аккуратно снимается. Не нужно ее выбрасывать, поскольку в будущем она может еще пригодиться.
Вверху рамы сделать такой же вырез, только внутреннего уплотнителя. Закрыть створку.

Совет. Что касается приобретения клапанов, то лучше выбрать модель с автоматическим типом регулирования потока воздуха извне. Это более удобно, поскольку регулирование происходит на основании показаний датчика гигрорегулирования, который отслеживает значение процента влажности воздуха в комнате.

Принцип действия довольно прост: воздух снаружи проникает в полость между оконной коробкой и рамой, ограниченную по бокам уплотнителями. После прогревания он поднимается и выходит внутрь комнаты через верхнюю щель во внутреннем уплотнителе.

Вентиляционный клапан может быть сделан даже своими руками, при этом его создание не требует специальных навыков и под силу даже новичку

Основные преимущества и отзывы о клапанах приточной вентиляции

Как показывает практика, ныне все больше людей склоняются к приобретению этого полезного устройства. Это не только полезно для здоровья, но и очень удобно. Основные достоинства данного устройства:

Обеспечение притока свежего воздуха с улицы объёмом до 35 м3 в час;
Снижение уровня углекислого газа в помещении;
Обеспечение здорового и приятного микроклимата;
Устранение и предотвращение такого неприятного явления, как конденсат на стеклах;
Полное исключение образования грибка и плесени на окнах;
Воздух проникает в помещение сверху окна, поэтому движение его масс практически не ощутимо;
Снижение затрат на отопление;
Вентиляция улучшает самочувствие, предотвращает появление кислородного голодания;
Установка происходит на существующий стеклопакет без его предварительного демонтирования.

Положительные отзывы многих потребителей говорят о том, что это весьма выгодное приобретение, которое значительно улучшает микроклимат в квартире.

Обеспечение качественного воздухообмена в жилом пространстве крайне необходимо для здоровья всех его обитателей. Это позволяет снизить процент скопления микроорганизмов, токсинов и газа родона, которые оказывают крайне негативное влияние на здоровье человека.

Видео: Вентиляционный клапан для пластиковых окон

Фото: Вентиляционный клапан для пластиковых окон

установка в стену и на окно

Сегодня практически никто не ставит под сомнения, что пластиковые окна отрабатывают затраченные на них свои средства полностью. Однако, как и любая система, они имеют различные мелкие недостатки. Но, один из них стоит внимания – металлопластиковые окна полностью герметичны, то есть не пропускают воздух в отличие от деревянных аналогов. Результатом такого фактора является запотевание стекол, конденсат на откосах, к тому же очень тяжелый микроклимат во всем помещении. Но, если летом можно открыть окно, и проветрить комнату, то, как поступать зимой?

Отличным вариантом, будет, установка приточного клапана своими руками в стену или непосредственно на оконную раму.

Проблемы вентиляции жилища

Многие не знают, но современные оконные системы имеют несколько функций, и одна с которых – режим микропроветривания. Рукоятку управления при повороте на открытие створки нужно не доводить полностью вниз, а выставить под углом 45 градусов относительно горизонтали. Окно полностью не отпирается, система ослабляет прижим, образуя зазор в 2-3 мм, через который может поступать воздух. Позже можно вернуть створку в исходное положение.

Однако такая функция это полумера ведь, по сути, в таком режиме окно создает сквозняк, который также не нужен в помещении.

Что дает такая система вентилирования помещения с установленным приточным клапаном, и как она работает?

Принцип функционирования построен на разнице давлений, но чтобы клапан обеспечил приток свежего воздуха, внутренний должен удаляться с помещения. Для этого в доме нужна работающая вытяжная вентиляция. Если ее нет, нужно ее обустроить, или же тщательно прочистить уже имеющиеся каналы.

Приточный клапан работает так. Свежий и более холодный воздух попадает через систему в помещение, и выталкивает более легкую теплую массу в вытяжку.

Нормальное функционирование такого воздухообмена, требует определенных условий:

Полноценная работа вентиляционного клапана начинается, если температура на улице ниже, чем +5 градусов. Летом для его работы нужна принудительная вытяжка с вентиляторами. При отсутствии удаления внутреннего воздуха, система не будет работать.
Требуется загерметизировать входную дверь с подъезда или улицы, чтобы не было других источников подачи холодной массы.
Между всеми помещениями жилья, нужно обустроить свободный воздушный обмен. Все межкомнатные двери нужно держать приоткрытыми, или обеспечить под ними зазор в 20 мм. Также как вариант, можно обустроить вентиляционные отверстия в нижней части полотна (для кухни площадью 200 см², ванной – 130 см²).

В случае, когда нужно перекрыть доступ воздуха, то нужно попросту заклеить щель клапана.

Стоит знать, что зимой в сильные морозы нельзя перекрывать щель канала, лучше всего отрегулировать его на минимальную подачу. Иначе, вентиляционный зазор может попросту обмерзнуть льдом, и прекратить свою работу.

Плюсы вентиляционных клапанов

Отсутствие нормального воздухообмена при установленных металлопластиковых окнах способствует появлению и развитию следующих отрицательных явлений:

Окна запотевают, а конденсированная вода оседает на поверхности откосов. Впоследствии на стенах проема появится плесень и грибок. Клапаны способствуют удалению обогащенного водяным паром воздуха, и притока более сухого уличного.
При обычном проветривании чрез открывание створок, образуется сквозняк. В итоге образуется некомфортный микроклимат в таких помещениях. При этом возрастают теплопотери. После установки клапанов, такие отрицательные моменты нивелируются, а расход тепла остается в норме.
Ни какое проветривание не возможно постоянно контролировать. Клапаны имеют простую систему управления, а автоматические устройства вообще не требуют постоянного контроля.

Однако каждая система имеет свои недостатки, с которыми либо приходится мириться, или же они не подходят для конкретного типа жилья.

Недостатки системы

К недостаткам такой вентиляции можно отнести следующие моменты:

Некоторые виды конструкций требуют фрезерования оконного профиля, для получения проема под воздушные каналы. После демонтажа клапана, заделать такие прорези довольно затруднительно.
Не все типы систем подходят для помещений, например, встроенный клапан в рукоятке створки, не сможет обеспечить функцию воздухообмена для больших комнат.
При запирании вентиляционного клапана при низких температурах (ниже -15 градусов), щель может замерзнуть, перекрыв доступ воздуха.
Отсутствует система фильтрации, и со свежим воздухом в помещение будет проникать мелкая пыль.
В летнее время для функционирования нужны системы принудительной вентиляции (вытяжка), иначе установленная конструкция не будет работать.

Однако такие минусы менее значимы, чем простое проветривание с отпиранием створок. А идеальных систем не существует.

Конструкции и разновидности устройств

Устройство вентиляционных клапанов зависит от его разновидности, но принцип работы одинаковый. Система состоит со следующих частей:

Внешняя часть забора воздуха. Монтируется за окном, служит для подачи воздушной массы в канал. Важно, чтобы воздухозаборник имел козырек предотвращающий попадание в устройство осадков (снега или дождя).
Вентиляционный канал. Может проходить сквозь створку (при установке с фрезерованием рамы), или же монтируется с удалением части резинового уплотнителя со створки.
Внутренний клапан. Основная «рабочая» часть устройства, имеет в своей конструкции форсунки для подачи воздуха, иногда фильтр, и систему регулирования интенсивности вентилирования.

При правильно проведенном монтаже устройства, и условиях необходимых для работоспособности клапанов, он будет полноценно функционировать за счет такой простой конструкции.

Вначале перед установкой вентиляционного клапана, стоит проверить вытяжку. Сделать это можно просто, приложив небольшой обрывок газетного листа к решетке. Если он удерживается, то все отлично работает. В противном случае необходима чистка, или обустройство принудительного воздушного обмена.

Кроме конструкции, нужно знать виды устройств, чтобы подобрать для конкретного помещения, наиболее оптимальную систему.

Разновидности приточных клапанов

Устройства воздушного обмена для пластиковых окон, можно классифицировать следующим образом.

По типу материала изготовления:

Из ПВХ.
Древесины.
Металла.

По системе управления функционалом:

С автоматикой. Имеют датчики, позволяющие самостоятельно устройству определять интенсивность и продолжительность работы.
Ручной контроль. Более простые устройства, у которых необходимо вручную открывать и закрывать вентиляционный канал.

По способам подачи воздушных масс:

Фальцевый приточный клапан, один из простых вариантов устройства. Воздух подается через небольшую прорезь в притворе. Подходят для небольших помещений, так как объемы воздухообмена незначительные. Плюс системы в возможности установки без демонтажа окна.
Щелевой клапан. Классическая схема с вырезом в раме шириной 16 мм, который с улицы прикрыт воздухозаборником, а внутри впускная система с управлением функционалом. Монтаж возможен без предварительного снятия окна. Высокая пропускная способность устройства обеспечит воздушный обмен на значительной площади.
Накладной приточный клапан. Как правило, устанавливаются вместе с окном. Отдельно сделать установку, на уже смонтированную раму невозможно. Высокая работоспособность позволяет обеспечить вентиляцию значительных по площади помещений. Обычно их монтируют в складских и коммерческих постройках.

Также не стоит отбрасывать устройство вентиляции, имеющее вид поворотной рукоятки. Этот клапан вмонтирован в ручку для отпирания/запирания створки. Его плюс в простой установке, а также в том, что он не портит внешний вид окна. Клапан подходит для небольших комнат в квартире или доме.

Выбор требуемой системы происходит с учетом таких факторов:

Площадь и назначение помещения (температуры и влажности)
Тип и размер окон.
Конструкция клапана, и способ его установки.

Главная особенность устройства заключается в возможности установки на окно своими руками, даже если они уже смонтированные и эксплуатируемые. Выполнить монтаж можно соблюдая следующие рекомендации.

Установка приточных клапанов на окна

Для установки приточных клапанов используется две технологии: с предварительным сверлением (вырезом) рамы, и без него. Определяют требуемый тип монтажа от конструкции устройства.

Монтаж приточного клапана со сверлением

Предварительно нужно подобрать необходимые инструменты, для монтажа потребуется: электродрель и электролобзик, напильник плоский, сверла с заточкой по металлу (диаметр 5-10 мм), герметик силиконовый, маркер, строительный нож.

Как сделать вырез под приточный клапан с дальнейшей его установкой?

Желательно для точной разметки подготовить шаблон контуров, имеющегося клапана. По нему маркером отмечают верхнюю часть створки окна под будущую перфорацию. Причем отметки ставятся с обеих сторон. При этом для более удобной работы лучше снять ее.

Створку окна снять очень просто, нужно выкрутить болт с нижней петли, и вынуть штифт с верхней!

В отмеченных точках нужно просверлить отверстия сверлом 5 мм (работать аккуратно, сверля с обеих сторон поочередно!). Потом их нужно развальцевать большим диаметром (10мм).
Электролобзиком по контуру вырезаются остатки материала между отверстиями. Все заусеницы нужно убрать напильником. В итоге должна получиться щель с ровными одинаковыми краями.
На верхнюю кромку створки нужно установить монтажную планку от клапана. Предварительно соединение обрабатывается герметиком.
В этой же кромке створки окна вырезается паз (лобзиком), и шлифуется напильником.
С наружной стороны нужно установить воздухозаборник.
Становить створку на место.
Проконтролировать положение воздухозаборника относительно щели, и смонтировать на монтажную планку впускной клапан.
Проверить работоспособность устройства, и выставить настройки.

Более просто сделать монтаж без вырезов в раме. При этом с инструмента понадобится только нож, крестовая отвертка (шуруповерт и бита), маркер и линейка. Технология особенно актуальна на деревянных окнах, где трудно подготовить вырез в раме.

Монтаж делают следующим образом.

Оконную створку можно не снимать. Нужно отпереть ее, и снять часть резинового уплотнителя в соответствии с размером клапана в верхней части.
Из комплектации устройства в полученный вырез приклеить прокладку.
В сам уплотнитель вставляются заглушки.
Клапан крепится на подготовленное посадочное место, по схеме сверху вниз, и кронштейнами на улицу.
Ввинтить саморезы, через кронштейны.
В паз под кронштейнами установить уплотнитель.

Установка приточного клапана на стену

Установку приточного клапана в стене своими руками осуществить сложнее, ведь такой процесс подразумевает сверление отверстия сквозь стену.

Монтаж может осуществляться в двух точках комнаты: под подоконником над батареей, и на стене возле окна, по высоте 2/3 проема.

Резка канала проводится с использованием бурового алмазного инструмента. Сам проем нужно сверлить с небольшим уклоном в сторону улицы (до 4 градусов), для беспроблемного отвода конденсированной воды.
После получения нужного отверстия в стене, монтируют воздуховод, остатки трубы обрезаются.
Внутрь канала устанавливают шумоизоляцию.
Со стороны улицы крепится решетка вентиляции.
Корпус впускного устройства монтируют на трубу в комнате, крепление обеспечиваться саморезами.
Осуществляют сборку клапана по инструкции монтажа от производителя.

Смонтированный приточный клапан, отрегулировать в соответствии с рекомендациями.

Установленное по технологии устройство при соблюдении условий его функционирования, за счет своей простоты прослужит весь гарантийный срок, без каких либо нареканий.

Как установить приточный клапан на пластиковые окна своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как установить приточный клапан на пластиковые окна своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как установить приточный клапан на пластиковые окна своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Вентиляционный приточный клапан на пластиковые окна своими руками

Со временем практически на любых пластиковых окнах, может появиться плесень, влажность и другие похожие проблемы. Чтобы предотвратить их образование, необходимо установить на верхнюю часть конструкции вентиляционные приточные клапаны.

Главная их функция – подача свежего воздуха в помещение, в то же время не нарушаются звукоизоляционные свойства окна.

Принцип работы приточного клапана

Прежде, чем перейти, непосредственно, к монтажу данного устройства, необходимо ознакомиться с механизмом его работы. Так, как в процессе работы нужно будет прорезать в самом окне отверстие подходящего диаметра для корпуса клапана.

Обратите внимание, что конструкция идеально будет работать, только при наружной температуре ниже +5 градусов, ведь движение воздуха происходит из-за разницы давления. Также, одним с условий работы данной установки, является исправность вытяжной естественной вентиляции. Таким образом, вентиляционные клапаны пропускают прохладный воздух в дом и выталкивают теплый, через вытяжные элементы.

Улучшается воздухообмен и тем самым в помещении будет всегда свежий воздух, что оказывает положительное влияние на здоровье человека.

ВОЗ настоятельно рекомендует отдавать предпочтение прохладному воздуху, чем теплу. Также наводятся сведение о развитии тяжелых заболеваний от плохого внутреннего качества воздуха так, как в нем постоянно образуются вредные токсичные вещества, например, радон, газ и т.д.

Поэтому для пластиковых окон необходима вентиляция, а приточные клапаны, прекрасно справляются с данной функцией.

После установки конструкции, не образуется конденсат на окнах. Если в комнате очень жарко в отопительный сезон, то приточные клапаны решат эту проблему, после их монтажа, показатель температуры воздуха упадет на 2-3 градуса. Для холодных помещений необходимо приобретать приточные клапаны с функцией обогрева.

Как установить приточный клапан на пластиковое окно самостоятельно

Покупая устройство, к нему, как правило, идет дополнительная инструкция с пошаговыми действиями, как установить вентиляционный клапан. Также в набор входят все необходимые детали, крепежи. Именно поэтому прикрепить приточный клапан, без особых усилий, можно быстро и качественно своими руками, тем самым сэкономив бюджет.

Прежде всего, нужно запастись линейкой, ножом, подходящим клапаном и шуруповертом, или обычной отверткой.

Как говорилось выше, прикрепляем на откидную створку окна, располагаемую в верхней части, предварительно разметив территорию для устройства. Подальше действия, зависят от особенностей и типа окна.

Существуют пластиковые окна уже с вырезанным отверстием, в котором установлен утеплитель, именно вместо него необходимо установить приточный клапан.

Если нужной щели не имеется, то его нужно сделать. Выполнять этот процесс надо предельно осторожно и аккуратно, чтобы в результате получилось отверстие нужного размера. В любом случае, необходимо соблюдать инструкцию к приточному клапану и все получиться.

Установить приточный клапан на пластиковые окна

Устройство системы вентиляции в доме или квартире – необходимое условие для комфортного проживания людей. Но не всегда об этом задумываются.

Иногда в квартире или любом другом помещении вентиляция отсутствует вовсе. Это связано с тем, что в последнее время большую популярность получили герметичные окна и двери из пластикового профиля и стеклопакетов. Они в закрытом положении практически не пропускают воздух.

Как исправить положение быстро и без лишних затрат? Один из недорогих и простых способов – нужно установить приточный клапан на пластиковые окна своими руками. Это проще чем применить стеновой клапан.

Для чего вообще необходима установка клапана на окна ПВХ?

Как уже говорилось, такие окна практически не пропускают воздух с улицы. Если в старых деревянных системах циркуляция свежего воздуха происходила через неплотности в рамах, то в вакуумных стеклопакетах такое возможно только лишь при их неисправности.

Оконные клапана притока воздуха на ПВХ окна предназначены для того, чтобы организовать минимальный воздухообмен помещении. Они хоть и не является полноценной заменой вентиляции, но, при правильном подборе и монтаже, способны подать необходимое нормативное количество воздуха для дыхания человека и работы устройств.

Клапан приточный на окна ПВХ является элементом приточно-вытяжной системы квартиры или дома, вытяжная часть которой устраивается через вытяжные шахты в стенах и вентиляторы в ванных и туалетах. Как правильно установить устройство и настроить? В первую очередь важно его правильно рассчитать и подобрать нужную модель.

Приточный клапан на пластиковые окна своими руками: выбор устройства

Так как вентиляционный клапан на окно ПВХ призван обеспечить нормативный объем подачи воздуха, то подбирать его нужно с использованием государственных норм и стандартов. Ориентироваться нужно также на доступный бюджет, так как цена устройства разных производителей существенной разница, одновременно обладая похожими, но все же разными характеристиками.

Выбор вент-клапана на окна начинается с расчета его продуктивности.

То есть установка клапана на пластиковые окна начинается с определения площади и объема каждого помещения, где они будут монтироваться.

Также необходимо прикинуть, сколько человек будет постоянно находиться в помещении. Если это спальня, расчет проводится исходя из количества ночующих там людей. В гостиных, общих комнатах расчет ведется на то количество людей, которое там может находиться более 2 часов подряд.

Вент-клапан на окна: пример подбора

В каждом помещении необходимо использовать минимум один клапан, но при необходимости и технической возможности их может быть несколько.

К примеру, для комнаты 18 м2с потолками 2,7 м в квартире необходимо подобрать устройство которое обеспечит: 18⋅3=54 м3/ч. Для того же помещения исходя из минимальной кратности воздухообмена необходимо: 18⋅2,7⋅1=48,6 м3/ч. Выбираем устройство от 54 м3/ч.

Перед тем, как установить приточный клапан на пластиковые окна, важно определить также и тип регуляции устройства.

Кроме заводских, существуют и приточные клапана в пластиковых окнах – самоделки. В таком случае, чаще всего в раме высверливается некоторое количество отверстий, которые закрываются сеткой или специальным регулирующим устройством. Такой вариант дешевый, но не позволяет организовать правильный воздухообмен, может привести сквознякам и порче самого окна.

Рассмотрим на примере, как установить приточный клапан на деревянные окна, пластиковые и алюминиевые их разновидности, так как монтаж во всех этих случаях одинаков.

Необходимые материалы и инструменты, требования к установке

Для примера рассмотрим принципы и этапы монтажа оконных устройств компании “Аэрэко”. Приточный клапан на пластиковые окна, фото которого в приведенных статьях требует для установки некоторого количества материалов инструментов:

При отсутствие фрезы возможны и другие способы организации отверстий. Точные методы лучше посмотреть в инструкции к купленному устройству, но в некоторых случаях можно использовать электролобзики и дрель.

Правильная установка клапанов вентиляции в пластиковые окна требует соблюдения некоторых условий.

В первую очередь, если на окно или другую конструкцию предоставляется гарантия производителя, необходимо удостовериться в том, что установка такого устройства разрешена.

Иначе может произойти ситуация, когда в результате установки клапана гарантия на окна заканчивается.

Так как некоторые производители, в том числе и Aereco, предоставляет выбор наружной и внутренней части устройства, нужно удостовериться что они подходят для монтажа в комплекте.

Принцип работы приточного клапана на пластиковых окнах предусматривает свободный поток воздуха от окна. Из-за этого нужно удостовериться в том, что его не перекрывают шторы или другие конструкции (жалюзи, маркизы).

Так как технология монтажа проветривателя предусматривается устройство отверстия в оконном профиле, перед работой необходимо уточнить марку самого профиля и расположение внутренних камер в нем. Это позволит с большей эффективностью проводить работы.

Вентиляционный клапан для деревянных окон устанавливается по тому же принципу, что и для пластиковых. Рассмотрим подробнее сам процесс монтажа.

Этапы монтажа

Когда все инструменты и материалы собраны, можно приступать к монтажу клапана.

Какое бы устройство не было приобретенное, в первую очередь необходимо ознакомиться прилагаемой инструкцией.

Распечатайте упаковку, изучите состав устройства, внимательно прочитайте инструкцию. Если монтажные схемы и шаблоны не предоставлены в комплекте устройства, их можно скачать с сайта производителя. Это необходимо для точной разметки и вырезания отверстия.

Окно очищается вот мешающих работе элементов дизайна штор, жалюзи и других изделий. В заранее определенном месте установки с использованием шаблона, который предоставлен производителем, отмечается место будущих отверстий.

С использованием фрезы и необходимых насадок в оконном профиле вырезается удлиненные отверстия того размера и количества, которые для конкретной модели.

Работы необходимо проводить аккуратно и качественно. Как как при устройстве отверстий открываются внутренние камеры оконного профиля, для того чтобы воздух в них не попадал, необходима герметизация или использование специального телескопического канала, который можно купить у производителя.

Подготовленное отверстие очищается от пыли и грязи. С использованием крепежных элементов, подготовленных заранее, внутренняя и наружная части оконного клапана прикручиваются к раме с соблюдением точного места установки. При необходимости можно использовать герметик.

Последний этап – настройка. Необходимо проверить работу всех регулирующих устройств, закрыть и открыть клапан.

Устройство готово к эксплуатации. В дальнейшем важно соблюдать все рекомендуемые требования производителя, не закрывать поток воздуха посторонними предметами и не допускать засорения.

Установка приточного клапана на пластиковое окно, видео которого представлено ниже, – это простой процесс, который, при некоторых навыках, может осуществить каждый.

Приточный клапан в стену своими руками

Желая утеплить жилье, люди иногда доводят его до состояния термоса или закрытого полиэтиленового пакета. Вместе со щелями и сквозняками, они перекрывают пути поступления в помещение чистого уличного воздуха в дом.

Спасет положение приточный клапан в стену своими руками, собрать и установить который не так уж сложно.

Предназначение приточного клапан и его достоинства

Стеновые воздушные клапаны созданы для подачи чистого, свежего уличного воздуха в помещение. Эти приспособления не идут ни в какое сравнение с открытыми форточками, пропускающими не только свежие воздушные струи, но и все шумы, пыль с улицы. Клапан, оборудованный шумоизоляционной прослойкой, пропускает в комнату только струи чистого воздуха.

Если сравнить стеновой клапан с оконным аналогом, то он более выгоден.

Выражается это в том, что он не снижает светопропускные характеристики окон, работает при любых значениях температуры, даже заниженных. Кроме того, функционирует автономно, эффективно защищает от конденсата. Монтаж его занимает всего несколько часов.

Популярными эти устройства стали после того, как старые деревянные окна стали массово менять на пластиковые. Новые оконные блоки значительно улучшили изоляционные характеристики, но и свежего воздуха в помещение стало поступать малое количество. Недостаточное проветривание создало такую проблему, как повышенная влажность.

Тепло в тандеме с влагой создают замечательные условия для тиражирования плесени, грибков. Сначала их колонии появляются в скрытых местах — под обоями, кафельной плиткой другими отделочными материалами. Когда размножившись, колонии микроорганизмов становятся видимыми, бороться с ними возможно только путем разрушения старой отделки и замены ее на новую.

Особенности конструкции стенового клапана

Конструктивное исполнение клапана предельно простое.

Основными его элементами являются:

Воздуховод — пластиковая труба.

По нему воздух со двора поступает в помещение. Длина его должна быть большей, чем толщина стены.

Корпус внутренний в виде цилиндра. Чаще всего его изготавливают с пластика.

Диаметр корпуса колеблется в пределах 6 – 13,3 см.

Фильтр — слой вспененного полиэтилена. Он находится внутри корпуса и предназначен для направления воздушной струи в помещение.

Защитная крышка. Она расположена на входе и является барьером на пути проникновения разнообразного мусора в помещение.

Во время морозов труба извне может покрываться наледью.

Выпадение конденсата и его замерзание приводит к образованию ледяной корки и уменьшению диаметра приточного клапана. С целью предотвращения этого процесса устанавливают поворотную крышку. Так как конденсат через отверстия в ней стекает вниз, корка льда не образовывается.

Воздуховоды отдельных изделий оснащены утеплителем-шумоизолятором из полифома. Он уменьшает уровень шума и предохраняет стену вокруг корпуса от промерзания. Стеновой клапан может иметь ручную систему регулировки или автоматическую.

Вторая оснащена датчиком гигрорегулирования, который определяет уровень влажности внутри помещения.

При превышении этого показателя заслонка приоткрывается, и воздушные массы поступают вовнутрь в большем объеме. Степень открытия канала можно увидеть на шкале, находящейся на оголовке клапана. Регулировка осуществляется плавно до полного закрытия вентиляционного хода.

Некоторые более сложные приточные клапаны производители оснащают рекуператором для нагрева воздушной массы. Иногда в комплекте присутствует выносной пульт, которым управляется нагреватель и вентилятор.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла.

В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Приточные клапаны для усиления вентиляции уместны не только в стенах частных домов, но и на нижних этажах многоквартирных домов.

В последнем случае лучшим местом будет пространство между подоконником и радиатором. Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч.

Это является нормой для одного человека. При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты.

Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Важные параметры приточных настенных клапанов

Каждая модель клапана имеет свои характеристики. Их различают по сечению воздуховода, наличию такой опции, как полное закрытие устройства. Конструкцией одних предусмотрена возможность монтажа шумоизоляции, а в других такой возможности нет.

Работу некоторых механизмов регулируют вручную, но есть и модели с автоматической регулировкой.

Модели приточных клапанов разного исполнения имеют неодинаковые диаметры, поэтому обеспечивают дом чистым воздухом в разных объемах. Различная и длина приточных клапанов, а также материал, из которого они выполнены.

Своей внутренней частью оголовок вставляют в канал и крепят к стене с использованием шурупов через прокладку для уплотнения. Стеновой проветриватель нуждается в периодическом уходе.

Наружную решетку минимум раз в год очищают от загрязнений. Один раз в квартал очищают фильтр в оголовке. Хотя бы один раз в 6 месяцев необходимо прочистить патрубок в стене, используя пылесос.

Советы по выбору и установке клапана

Выбирая приточный клапан, нужно проверить, для какого диапазона температур он предназначен. Иначе, в случае нарушения этого условия, он просто не сможет функционировать полноценно. Важно также правильно подобрать устройство по длине — внутренний блок должен проходить через стену насквозь.

Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга.

Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.

Разными у приточных клапанов могут быть только отдельные элементы и маркировка.

Инфильтрационный клапан функционирует автономно, его не нужно контролировать. Он почти незаметен, эффективно прогревает воздух. Установить его можно как во время строительства здания, так и в стену дома, где давно проживают люди.

Как выполнить монтаж клапана самому

Самое сложное в ходе установки приточного клапана — создание сквозного отверстия в стене. Если оно предусмотрено проектом, то работа предстоит совсем не сложная. Когда же дом выстроен и в его стенах не планировалась установка приточных клапанов, придется сделать это самостоятельно или пригласить специалиста.

Разрешения на эту работу не требуется, т.к. нормативами разрешено делать в несущей стене без каких-либо согласований одиночные продушины сечением до 30 см.Прорезать отверстие в стене можно двумя способами.

Сверление отверстия первым способом

Чаще всего для сверления отверстия применяют перфоратор. Сначала на стене размечают контур, добавив к диаметру цилиндра допуск с таким расчетом, чтобы корпус прошел сквозь отверстие свободно. Так как толщина несущей стены обычно колеблется в промежутке 40 – 100 см, то в этих же пределах подбирают и длину клапана.

Следующий шаг — сверление ряда мелких отверстий от 10 до 12 мм по внешнему очертанию контура.

Расстояние между этими отверстиями около 10 мм. Далее между отверстиями выбивают с использованием молотка и зубила остатки материала. Отверстие идеальной формы таким способом получить не удастся, кроме того, не исключены сколы, трещины на стене.

Второй способ сверления отверстия

Быстрее и эффективнее можно получить отверстие с использованием алмазного сверления. Применяемая при этом сверлильная установка, дополненная алмазным сверлом-коронкой, заменяющим бур, укомплектована:

Благодаря тому, что в зону бурения автоматически поступает вода для охлаждения инструмента, заодно смывается и пыль. Пробоина в стене будет иметь точные размеры и абсолютно гладкую поверхность внутри.

Размечают место для установки буровой штанги. Для этого на стене откладывают отрезок, равный расстоянию между анкером основания и коронкой.

Просверливают технологическое отверстие, используя перфоратор. Фиксируют станину, для чего сначала вгоняют анкер в технологическое отверстие.

Чтобы станина не повредила стену, подкладывают под нее кусок мягкого материала. Закрепляют пленку длиной до пола и шириной около 300 мм под местом, предназначенным для установки резинового манжета. Это предотвратит загрязнение стены охлаждающей жидкостью.

Вставляют манжет в корпус буровой машины, где для этого предусмотрено специальное место. Далее, подсоединяют шланг для оттока охлаждающей жидкости, насадив его на патрубок и надежно зафиксировав хомутом. Последовательно собирают бурмашину.

В конце надевают соответствующего диаметра алмазную коронку. Для подачи воды подсоединяют шланг к ручке установки.

После достижения рабочего давления путем накачивания насоса с использованием ручной помпы, ждут, пока установка наберет полные обороты, и начинают бурение. В это время охлаждающая жидкость орошает место бурения, не только охлаждая инструмент, но и убирая грязь.

Когда толщина стены превышает 50 см, длины коронки может не хватить для того, чтобы просверлить ее насквозь за один прием. Поэтому на первом этапе из коронки выбивают бетонный стержень, а затем монтируют удлинитель и продолжают процесс.

Завершив бурение, установку демонтируют с соблюдением обратной последовательности. Мокрую бетонную пыль под манжетой убирают влажной тканью.

Монтаж приточного клапана

Подготовив отверстие, приступают к непосредственной установке клапана. Для этого канал для инфильтрации вгоняют в предназначенное для него место снаружи вровень со стеной. Предварительно трубу обертывают изоляцией.

Внутри помещения труба должна немного выступать. Оставшееся в отверстии свободное пространство запенивают, а в трубу вставляют теплоизоляцию. Она же будет предохранять и от шума.

Следующим шагом будет установка решетки.

Посадочное место на решетке и на наружной стене покрывают силиконом, затем вставляют ее в воздуховод. Далее, монтируют внутренность клапана, предварительно нанеся на посадочные места силикон. Креплением шайбы фильтра к внутренней стенке процесс установки клапана для притока завершается.

Востребованные модели приточных клапанов

Особой популярностью пользуется у потребителей приточный клапан «Домовент». Его лабиринтная форма позволяет выполнять грубую фильтрацию воздушных масс с последующим направлением струи на отопительный прибор. Он укомплектован механической регулировкой подачи воздуха и фильтром не требующим периодической замены.

Востребована и модель КПВ 125, выпускаемая отечественным производителем. Так как длина его колеблется в пределах 400 – 1000 мм, всегда можно подобрать подходящий корпус для установки в стену. Снаружи этот вентканал закрывается решеткой из литого алюминия круглого сечения с противомоскитной сеткой, расположенной следом за решеткой.

Такие же клапаны выпускают в Финляндии, но стоимость их вполовину выше отечественных.

Изделия из Китая также есть в продаже и они дешевле, выпущенных в России. Хорошими характеристиками отличаются итальянские клапаны KIV Quardo. Они оснащены оголовком квадратной формы, что отличает их от финских аналогов.

Воздуховод прямоугольной формы имеют клапаны настенные СВК-75. Усовершенствованным вариантом приточного клапана является бризер «Тион О2. Он имеет прямоугольную форму, небольшие габариты и оснащен подогревом, поэтому может функционировать при низкой наружной температуре.

Если в вашем доме присутствует проблема поступления чистых воздушных масс, настенный вентиляционный клапан — лучшее ее решение. На рынке присутствует много разнообразных стеновых приточных клапанов. Подобрать модель, подходящую для конкретного помещения, несложно.

Приточный клапан в стену

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление – устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

Конструкция вентиляционного приточного клапана

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет!Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем происходит очищение воздуха с помощью фильтра грубой очистки.

За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции.

В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении.

Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической.

В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену.

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм.

В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель.

К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет!Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана.

Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет!Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить приточный клапан на пластиковые окна своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

http://stroidom-shop.ru/pravila/ventilyatsionnyiy-pritochnyiy-klapan-dlya-plastikovyih-okon-printsip-rabotyi-harakteristika-i-osobennosti-ustanovki-svoimi-rukami.html

Как выбрать и установить приточный клапан на пластиковые окна своими руками

http://sovet-ingenera.com/vent/montazh/pritochnyj-klapan-v-stenu-svoimi-rukami.html

Приточный клапан в стену: эффективный воздухообмен в помещении

Установка приточного клапана на пластиковое окно

Практика показывает, что металлопластиковые оконные системы практичные и энергоэффективные. Они обладают шумоизоляцией, а полная герметичность защищает жилище от сквозняков и холодов зимой. К сожалению, монтаж пластиковых окон в квартире, способствует застою воздуха из-за отсутствия естественной вентиляции в окнах ПВХ. Чтобы каждый раз не открывать окна на проветривание, необходимо установить клапан, благодаря которому в жилище будет поступать свежий воздух.

Установка клапана на пластиковые окна

Клапан на окне ПВХ в закрытом виде

Закрепление клапана производится в горизонтальном положении сверху створки окна. Благодаря нему приточный воздух будет регулярно поступать в комнату, создавая нормальный микроклимат. К тому же уйдет такая проблема, как конденсат на окнах. Важно, что потребителю не составит труда вручную отрегулировать тот объем ветрового потока, который необходим.

Клапан работает при закрытом окне. Небольшие потоки воздуха будут поступать ближе к потолку, поэтому ощущать неудобства от сквозняка хозяин дома не будет. Выбор клапанов разнообразный, их производят как отечественные производители, так и зарубежные, стандартные и отвечающие последним современным требованиям, реагирующие на изменение влажности в квартире.

Внимание! Установить клапан на пластиковое окно своими руками можно встык – между окном и стеной. Чтобы монтировать устройство для проветривания, не требуется демонтировать окно – достаточно фрезеровать или высверлить отверстия.

От конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью) зависит специфика монтажа клапана. Установку осуществляют без фрезеровки, во внешнем контуре удаляется 400 мм уплотнителя. Если профиль с повышенной шумозащитой, удаление производится внизу блока. Если профиль с повышенной воздухопроницаемостью удаление производится вверху, напротив места монтажа вентиляционного клапана.

Какие приточные клапаны бывают

Клапаны бывают трех типов:

деревянные;
металлические;
пластиковые.

Устройство вентиляции может регулироваться с помощью:

электродвигателя;
вручную;
шнуром;
штангой.

Клапан в активном состоянии

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.

Важно! Секрет автоматики прост – на заслонках клапана есть полиамидная ткань, она представлена в виде пучков лент. Когда влажность повышается или понижается ткань реагирует – либо расширяется, либо сжимается. Это и приводит клапан в соответствующий режим. Если клапан реагирует на давление внутри помещения, то он оборудован шторкой с подвесом вверх. При сильном ветровом потоке, шторка поднимается, препятствуя прохождению воздуха внутрь квартиры.

Значение оконной вентиляции: сравнительная таблица

Пластиковые окна без клапана	Пластиковые окна с клапаном
Если в квартире проживают дети, а также домашние животные, без присмотра нельзя оставлять открытыми окна.	Клапан пропускает воздух при закрытом окне, что очень безопасно если в квартире есть дети.
Проветривание в зимний период приводит к быстрому охлаждению квартиры.	Воздух с улицы поступает непрерывно, однако клапан можно перекрыть, если температура в квартире понизилась.
Пластиковое окно при закрытии очень герметично, оно не пропускает воздух.	Воздушные массы циркулируют 24 часа при закрытых окнах и отсутствии хозяев.
Вместе с ветровыми массами в квартиру при проветривании проникает городская пыль.	Фильтры в клапанах не допускают проникновению пыли внутрь квартиры.
На откосах из-за избытка влажности появляется плесень.	Окна с клапаном препятствуют запотеванию окон и образованию грибка.
Окна при проветривании пропускают городской шум.	Полная звукоизоляция при работе клапана.
Большой поток воздуха, сквозняк в сырую погоду при проветривании приводит к простудным заболеваниям.	Сквозняк отсутствует даже в самое холодное время года.

Удачная новинка ручка-клапан

Установка приточного клапана на пластиковое окно возможна в виде монтажа специальной ручки. Этот вариант подходит, если хозяин квартиры хочет сохранить окно в целостности и сохранности, но при этом установить приточный клапан. Это можно сделать в месте крепления ручки евроокна. Приток воздушных масс осуществляется в нижней зоне, где больше всего скапливается конденсат. Благодаря клапану, вмонтированному под оконной ручкой, а также естественной вентиляции дома, здоровый микроклимат в помещении обеспечен.

Клапан по ручкой в разобранном виде

Важно! Внутри вентиляционного устройства имеется фильтр, который способствует очистке приточного воздуха. Производители рекомендуют менять фильтра каждые 6 месяцев.

Как установить приточный клапан на пластиковые окна на месте ручки

Необходимо с помощью сверла сделать с одной стороны профиля 5 небольших отверстий диаметром 12 мм с шагом 21 мм. Просверливать нужно вдоль одной линии. А еще одно дополнительное отверстие выполняется непосредственно для закрепления клапана.
С противоположной стороны также под воздуховоды выполняются 5 аналогичных отверстий.
С помощью специальных трубок, вставленных в противоположные отверстия, формируются воздуховоды. Затем с двух сторон вокруг трубок силиконят.
Клапан в собранном виде закрепляется на профиль с помощью винтов, шурупов.
Корпусом воздухозаборника с фильтром закрываются вентканалы.
Обязательно необходимо проверить работу вентиляционного устройства, только потом закреплять декоративные заглушки на шурупы.

Конструкция ручки-клапана

Значение правильной регулировки оконного клапана

Грамотная установка клапанов вентиляции в пластиковые окна – это полдела. Чтобы этот элемент обеспечивал ожидаемый эффект необходимо уметь ним пользоваться. К примеру, чтобы клапан на пластиковом окне не обмерзал его нужно правильно отрегулировать.

Факторы, которые важно знать об оконном клапане в зимний период:

благодаря теплому воздуху в помещении клапан будет прогреваться полностью;
при сильных морозах клапан полностью закрывать нельзя;
при полном перекрывании клапана в х в морозную погоду, необходимо заклеить щель для притока воздуха снаружи;
после установки клапана в доме можно услышать шум, этого не стоит пугаться. В приточных клапанах щель небольшая, поэтому и шум будет незначительным.

Самые популярные бренды приточных оконных клапанов

Aereko

Приточные клапаны оборудованы заслонками из полиамидной ткани, а она очень чувствительна к повышению влажности воздуха. При высоких показателях влажности в заслонке образуется щель, сквозь которую поступает приточный воздух. Когда влажность в норме, то заслонка опускается, закрывая при этом щель. Клапаны от этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и конфигурациями. Характеризуются автоматической работой и бесшумностью. Основу клапана составляет пластиковая мембрана – она очень чувствительна к силе ветра. Если ветер сильный порывистый, то он закрывается, если полный штиль или легкий ветерок – открывается. Его часто используют в панельных домах для устройства вентиляции.

Siegenia

Производится продукция немецкой компанией. Потребителю в первую очередь нужно понимать, что при установке клапана может уменьшить просвет окна. Конструкция подходит для больших панорамных окон и балконных решений.

Внимание! Ответ на вопрос, как установить приточный клапан на пластиковые окна своими руками может быть совсем другим. У производителей металлопластиковых конструкций можно заказать окна с уже встроенной системой вентиляции. В народе они уже получили свое называние «умные».

Независимо от модели, приточный клапан со временем загрязняется, поэтому, рекомендовано снимать пыль с устройства с помощью влажной тряпки. Можно воспользоваться пылесосом. Нельзя мыть клапан бытовой химией, а также мочить и разбирать. Если в доме ведутся ремонтные работы лучше накрыть его пленкой, во избежание попадания строительной пыли в щели.

Навигация по записям

Выбрать приточный клапан — что лучше и как установить | Сделай сам

С наступлением холодов проветривать помещения становится сложнее. Открытые створки вызывают сквозняк, а ты их закрываешь — и через час-два в квартире становится душно. Оконные и настенные клапаны помогают организовать приток свежего воздуха . Как выбрать тип устройства и как его установить?

В многоквартирных домах всегда предусмотрены вытяжные стояки, а приток свежего воздуха ранее организовывался через протечки в окнах.Позже, примерно с начала 2010-х, девелоперы стали оснащать жилье специальной оконной и настенной арматурой, иначе — вентиляторами. Такой проветриватель при удачной конструкции и отсутствии ошибок при установке обеспечивает стандартный приток свежего воздуха, но не пропускает наружу насекомых и уличный шум.

Проблемы с принудительной вентиляцией обычно возникают у владельцев квартир в старых домах, при замене окон без уплотнителей или с щеточными уплотнителями на новые с резиновыми уплотнителями.

Сложности возникают в новостройках, где часто устанавливаются самые дешевые клапаны — с низкой пропускной способностью или плохой теплоизоляцией. Если в помещениях зимой не хватает свежего воздуха или гуляют сквозняки, необходимо будет заменить приточные устройства или установить дополнительные.

Какие типы клапанов предлагает рынок и на какие характеристики и опции следует обращать внимание при выборе?

Правило первое: узнайте пропускную способность клапана.Согласно СП 60.13330.2012 «Отопление, вентиляция и кондиционирование» минимальный воздухообмен в жилых помещениях должен составлять 3 м ³ / час на 1 м ² площади пола или 0,35 от общего объема жилого помещения. квартиру посуточно. Многие специалисты считают эти требования завышенными и не учитывают численность населения дома, но они остаются плавным ориентиром при выборе вентиляционных устройств.

Складчатые клапаны (а, 6) локально снижают влажность в зоне окна и тем самым предотвращают образование конденсата на стекле
Простейший не требующий обслуживания клапан (в) полностью забивается пылью через 2-3 года, после чего он необходимо заменить.Модели со съемным корпусом (g) легко чистятся

Долгое время были популярны так называемые складывающиеся системы — Airbox Standart, REHAU AirComfort и др. Они стали обычным явлением. Устройства этого типа размещаются между оконной рамой и створкой — в так называемом ложном люфте. Они полностью незаметны ни изнутри, ни снаружи, что наряду с невысокой стоимостью и простотой монтажа привлекает потребителей. Но у конструкции есть серьезный недостаток — низкая пропускная способность.всего 4-7 м3 / ч. То есть даже при установке двух клапанов (а это возможно только при наличии двух открывающихся створок) свежего воздуха не хватит даже на одного человека. На практике такие клапаны лишь незначительно снижают влажность в помещении.

Можно установить одну из новых моделей складывания с внутренним патч-блоком и регулируемой заслонкой (у старых была только гибкая ветрозащитная петля) — AirValve, Air-Box Comfort, Air-Box Eco и т. Д. Внутренний блок имеет небольшие размеры. размеры и лишь немного выступают из плоскости створки, в то время как эти клапаны имеют расход 18-32 м3 / ч.Но есть неприятный нюанс: модели без воздушного фильтра могут свистеть или гудеть при сильном ветре. Еще больший воздушный поток (28-45 м ³ / ч) обеспечивают врезные клапаны типа Aereco EMM, Air-Box Comfort S или Ventec VT 100, но их сложнее установить.

Правило второе: учтите нюансы монтажа. Большинство оконных клапанов можно установить не только при ремонте квартиры или замене окон, но и позже. Услугу легко заказать у производителя светопрозрачных конструкций или в сервисной компании.Однако многие модели домашнего мастера легко монтируются самостоятельно.

Для установки складного клапана достаточно просверлить отверстия под крепежные винты корпуса и заменить два фрагмента штатных уплотнителей на меньшие прокладки, которые поставляются с устройством. Учтите, что откидные клапаны предназначены только для пластиковых окон, так как в деревянных конструкциях другая схема крепления уплотнителей.

Для установки врезной задвижки требуется фрезеровать или выпилить открытые продолговатые отверстия в профильной коробке, створке или импосте.Сделать это можно, не разбирая окно, даже не нужно снимать створку с петель, хотя проделать отверстия будет проще. Затем изнутри крепится корпус клапана с ручкой регулятора. а снаружи — козырек.

Проблема в том, что все оконные рамы и створки шириной более 450 мм обычно усилены стальной подкладкой, которую довольно сложно распилить.

Можно, конечно, использовать электрогравер, но впереди работа не из легких и долгих.Наличие арматуры лучше заранее проверить с помощью магнита или металлоискателя. Если вкладыш на месте, то есть смысл заказать узкую задвижку, которая крепится на накладке — выступающих краевых частях рамок (ширина отверстий не должна превышать 12 мм).

Правило третье: по возможности ставьте задвижку на верхний профиль оконной рамы или створки. В этом случае тяга практически не ощущается. Технически практически любой вентиль можно расположить вертикально — на стойке ящика, створке, импосте, а для некоторых моделей, например, вентилятора OKFIL, это основной способ установки.Но при таком размещении у окна почти наверняка образуется зона теплового дискомфорта.

Решетка наружного блока совмещена с сеткой и предназначена для защиты от насекомых (г). Наиболее удобные клапаны со скользящей заслонкой, позволяющей плавно регулировать пропускную способность (d)
Верхние клапаны обычно доступны не только в белом, но и в сером, кофейном и темно-коричневом цветах, чтобы не контрастировать с рамками из дерево и древесно-клееный профиль

См. Также: Вентиляция частного дома: от А до Я

Правило четвертое: выбирайте клапан с ручной регулировкой.Многие приточные устройства оснащены встроенным датчиком влажности, который автоматически открывает и закрывает заслонку в зависимости от состояния атмосферы в помещении (гигро-регулируемые клапаны). На практике датчик иногда работает некорректно, особенно если окна выходят на южную сторону и корпус клапана нагревается солнцем. Поэтому крайне желательно, чтобы также был установлен ручной регулятор.

Настенная приточная установка Aereco UNT регулируется автоматически и вручную.Производительность до 40 м3 / ч; Пылевой фильтр отсутствует

При работе откидного устройства (а, 6), а также врезного клапана (в) поток холодного воздуха должен быть направлен к потолку. Тепловизионные тесты подтверждают, что в этом случае около окна не появляется холодная зона

Правило пятое: обратите внимание на дизайн внешней части (козырька). Обычный козырек с металлической или пластиковой решеткой защищает только от дождя и насекомых.Если фасад дома выходит на большую улицу или шоссе, пригодится акустический козырек с шумопоглощающей мембраной от 1200 руб. Значение изоляции воздушного шума с таким козырьком, по заявлению производителей, достигает 42 дБ при полностью открытой заслонке; на практике это означает, что после установки приточного устройства звукоизоляция окна совершенно не ухудшается. Правило шестое: при замене устройства запаситесь установочным шаблоном.

Старый створчатый или врезной клапан, как правило, можно заменить на новую модель, но только с такой же или большей длиной корпуса.Чтобы не ошибиться, демонтируйте старый клапан, загрузите новый монтажный шаблон с сайта производителя, распечатайте его и поместите на имеющиеся отверстия. Точное совпадение не обязательно — важно, чтобы новая фреза перекрывала старую.

НЕ ОДНО СПИЦА

Некоторые оконные и настенные клапаны оснащены поролоновым фильтром, задерживающим пыль и пыльцу. К тому же в суровую зиму защитит от промерзания клапана. Но такой фильтр пропускает неприятные запахи и вредные газы (выхлопы автомобилей), к тому же максимальная пропускная способность оконных моделей с фильтром составляет 18 м3 / ч, настенных — около 30 м3 / ч.Для лучшей очистки и увеличения воздушного потока требуется настенный блок со встроенным электрическим вентилятором (например, Blauberg Fresher, OXY или Winzel Expert), который может проталкивать воздух через многослойный фильтр. Но продавцы этого типа намного дороже — от 12 тысяч рублей. Вентилятор потребляет 50-150 Вт / ч и работает практически бесшумно.

ОТДЫХ У СТЕНЫ

Настенный клапан состоит из проходной трубы, внутреннего и внешнего блоков. Преимущество настенных устройств перед оконными в том, что первые практически всегда имеют пылевой фильтр и имеют большую пропускную способность — 30-60 м. ³ / H.

Клапан лучше всего устанавливать прямо над радиатором, чтобы холодный воздух смешивался с поднимающимся горячим потоком. (Другой вариант — вверху стены.) Удобнее всего проводить работы во время ремонта, но можно и после его завершения. В дальнейшем вентиль вместе с радиатором можно скрыть декоративной ширмой.

См. Также: Ремонт самовентиляции — устранение неисправностей

УСТАНОВКА НАПОРНОГО КЛАПАНА НА ОКНО СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Легкий ремонт дома своими руками — The New York Times

В некоторых современных туалетах вместо традиционной заслонки используется канистра с тонкой резиновой шайбой, — сказала г-жа Себастьен. В таких унитазах сменные стиральные машины не универсальны, поэтому важно покупать детали, разработанные специально для вашей марки унитаза.

Инструменты и расходные материалы: Запасная крышка унитаза или стиральная машина.

Заделать дыру в гипсокартоне

Когда дверная ручка или падающий ребенок пробивает стену, заткнуть отверстие относительно легко. «Вам не обязательно иметь много модных инструментов и не нужно много технических шагов», — сказал Кевин Буш, вице-президент по операциям в национальной компании по ремонту домов Mr. Handyman.

Маленькие вмятины и отверстия размером с шляпку гвоздя можно просто заполнить шпаклевочной пастой — протолкните шпаклевку в отверстие шпателем, соскребите ее заподлицо, дайте высохнуть, а затем отшлифуйте ее вплотную к стене.Если осталась трещина, нанесите второй слой.

Большое отверстие диаметром несколько дюймов и более требует более сложного ремонта. Г-н Буш сказал, что его предпочтительный метод — вырезать квадратный или прямоугольный участок немного больше, чем отверстие в листе гипсокартона. Держите его над отверстием и обведите форму заплатки на стене. Затем с помощью пилы для гипсокартона увеличьте отверстие по карандашным линиям. «Вы заставляете отверстие соответствовать вашей детали, а не пытаетесь сделать так, чтобы ваша деталь соответствовала отверстию», — сказал он.

Добавьте зажимы для ремонта гипсокартона к краям отверстия, чтобы удерживать заплатку на месте, и закрепите ее винтами. Наклейте на швы сетчатую ленту гипсокартона. Затем с помощью ножа для швов распределите шовный герметик по всей площади ремонта, пытаясь прижать края герметика к окружающей стене. (Альтернативой вырезанию собственной заплатки для гипсокартона является использование клейкой металлической заплатки для ремонта гипсокартона, которая просто закрывает отверстие перед нанесением шовного герметика.)

«Вот где действительно проявляется артистизм», -Буш сказал, что сделать ремонт безупречным может быть непросто. Для достижения наилучших результатов нанесите несколько тонких слоев и удалите излишки состава со стеной перед грунтованием и покраской.

Инструменты и расходные материалы: пила для гипсокартона , нож для швов, дополнительный гипсокартон, зажимы для ремонта гипсокартона, сетчатая лента для гипсокартона, герметик.

Прочистите медленный слив в ванной комнате

Ощущение повышения уровня воды вокруг ваших ног во время принятия душа или наблюдение за наполнением умывальника во время мытья рук может сбивать с толку.Обычно причиной медленного слива в ванной является скопление волос и мыльной пены.

Как заменить запорный клапан унитаза

Фото: istockphoto.com

Этот неприметный запорный клапан унитаза почти не работает. Фактически, этот клапан может простаивать годами, даже не закрывшись. Это нехорошо. После столь долгого простоя резиновые шайбы клапана начинают засыхать, так что, когда вы наконец поверните клапан, он протекает. А поскольку клапан обычно закрывается только тогда, когда унитаз не работает, протекающий запорный клапан часто усугубляет уже текущий ремонт.

В этом руководстве рассказывается, как заменить запорный клапан унитаза, чтобы как можно скорее устранить утечку и вернуть в эксплуатацию фарфоровый трон.

Инструменты и материалы

Перед тем, как начать

Фото: istockphoto.com

Очень важно оценить, какой у вас тип водопровода, прежде чем приступить к замене запорного клапана унитаза.

Если вы живете в доме, построенном до 1980 года, скорее всего, у вас железных труб . Ржавые железные трубы могут сломаться и рассыпаться, когда вы попытаетесь снять старый запорный клапан, превратив то, что должно было быть простым ремонтным проектом, в кошмар, сделанный своими руками.По этой причине, если вы имеете дело со старой чугунной сантехникой, лучше нанять профессионала.
Также можно встретить медная сантехника . Медные трубы часто присоединяются к запорным клапанам унитаза посредством процесса, называемого потоотделением, который включает пайку стыка с помощью паяльной лампы. Это не обязательно препятствие для домашних мастеров. Вы можете легко разрезать запотевший медный стык и заменить его компрессионным, избегая необходимости использовать пламя высокой интенсивности и горючий газ.Но если вы хотите «попотеть» новый стык, лучше всего обратиться к профессиональному сантехнику.

Наконец, имейте в виду, что, как и во многих проектах по водопроводу, после того, как вы начнете заменять запорный вентиль туалета, ваш дом будет без воды, пока вы не завершите ремонт. Перед тем как начать, убедитесь, что у вас есть все необходимые принадлежности, чтобы вы могли закончить ремонт как можно быстрее и вернуть свои ванные комнаты в эксплуатацию. Ваша семья поблагодарит вас позже.

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

Как заменить запорный клапан унитаза

ШАГ 1. Прекратите подачу воды.

В зависимости от того, насколько хорошо вы знаете свой дом, вам, возможно, придется потрудиться, чтобы найти главный запорный клапан водоснабжения. Клапан обычно находится в подвале, но его можно найти в разных местах, в том числе в прачечной, под кухонной раковиной или в шкафу спальни. Возможно, вам даже придется выйти во двор, чтобы найти перекрытие водопровода. Как только вы его найдете, закрутите клапан, чтобы перекрыть воду.

Фото: istockphoto.com

ШАГ 2. Слейте воду из линий подачи воды.

Перед тем, как снимать запорный вентиль унитаза, необходимо слить воду из линии подачи, чтобы вода, оставшаяся в трубе, не вылилась на пол в ванной. Откройте кран, расположенный ниже уровня клапана унитаза, который вы заменяете. Этот шаг позволяет лишней воде стекать из расположенных над ней водопроводов, включая трубу, по которой вода подается в унитаз.

ШАГ 3: Отсоедините линию питания.

Подающая линия унитаза представляет собой гибкий металлический шланг, идущий от унитаза к клапану. Поставьте небольшое ведро на пол под клапаном, чтобы уловить лишнюю воду, которая вытекает из линии, прежде чем вы ее удалите. С помощью серповидного ключа открутите болт, соединяющий линию подачи с клапаном. Затем отсоедините линию от клапана.

Фото: istockphoto.com

ШАГ 4: Снимите старый запорный вентиль туалета.

Процесс снятия клапана унитаза различается в зависимости от типа соединения:

Для компрессионных соединений используйте серповидный гаечный ключ, чтобы открутить болт, соединяющий трубу с существующим клапаном, удерживая трубу парой плоскогубцы.Плоскогубцы предотвратят перекручивание или сгибание трубы при нажатии серповидным ключом для ослабления болта. Сняв гайку, снимите старый клапан с трубы. Затем снимите и выбросьте гайку и компрессионные кольца.
Для запотевших медных соединений поместите трубный нож на медную трубу как можно ближе к старому клапану. Вам нужно оставить достаточно трубы, отходящей от стены, чтобы было место для установки нового фитинга. Затяните труборез и вращайте, пока он полностью не прорежет металл, а затем снимите клапан.

ШАГ 5: Установите новый запорный клапан.

Если вы устанавливаете новый клапан на медную трубу, используйте инструмент для удаления заусенцев, чтобы удалить острую кромку, образовавшуюся при ее обрезке. Плотно вставьте инструмент в трубу и поверните на несколько оборотов, пока край не станет гладким. Пропустите этот шаг, если вы работаете с трубой из ПВХ.

Затем наденьте стяжную гайку на медную или ПВХ трубу так, чтобы резьба была обращена к вам. Затем наденьте компрессионное кольцо на трубку.Сдвиньте новый клапан по трубе до упора, убедившись, что выходное отверстие клапана правильно направлено вверх для приема линии подачи унитаза.

Затяните вручную стяжную гайку на резьбе входа нового клапана. Затем используйте два серповидных ключа, один для удержания корпуса клапана на месте, а другой для фиксации гайки, чтобы затянуть гайку еще на пол-оборота.

ШАГ 6: Подсоедините трубопровод подачи унитаза.

Подсоедините линию подачи унитаза к новому запорному крану.Если линия подачи включает стяжную гайку, вы можете снять и выбросить гайку, прилагаемую к новому клапану. Накрутите гайку на выход клапана. Затяните гайку вручную, затем с помощью гаечного ключа затяните ее еще на пол-оборота.

Если вам не удается совместить подающий шланг с новым клапаном, вам нужно ослабить гайку клапана и переставить ее так, чтобы она совпадала с подающей линией. Перед тем, как переходить к следующему шагу, убедитесь, что вы правильно затянули все гайки.

Фото: istockphoto.com

ШАГ 7: Включите воду.

Откройте водопровод в доме, затем ослабьте запорный вентиль туалета, повернув его против часовой стрелки. Когда вода начнет заполнять бачок унитаза, проверьте, нет ли утечек вокруг нового клапана.

Если есть утечка, перекройте подачу воды, слейте воду из трубопроводов и отвинтите стяжную гайку клапана. Добавьте сантехническую ленту или замазку сантехников на резьбу на клапане. Установите на место, убедившись, что все стяжные гайки затянуты, и еще раз проверьте фитинг.

Замена протекающего клапана унитаза — это ремонт, который большинство домашних мастеров может выполнить за несколько коротких часов. Выполнив эти простые шаги, вы можете гарантировать, что замена клапана унитаза пройдет гладко, что устранит проблемную утечку и позволит вам вернуть унитаз в эксплуатацию.

Этот проект под силу большинству домашних мастеров, но помните, что нельзя откусить больше, чем вы можете проглотить. Борьба со старой ржавой железной сантехникой — верный путь к катастрофе своими руками. Вы можете сами управлять ремонтом ПВХ и меди, но вызовите сантехника для старых вещей.

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

11 советов по установке сантехники, окон и труб своими руками

Если вы ищете советы по подготовке окон к зиме или подготовке к зиме всего дома, в этом подробном руководстве вы найдете то, что вам нужно. Материалы, необходимые для утепления дома, можно найти в строительном магазине, а некоторые услуги по утеплению дома потребуют помощи профессионала. Наша цель — помочь вам сохранить тепло и комфорт в вашем доме всю зиму.Давайте начнем.

Проверьте свою систему кондиционирования воздуха
Защитите конденсаторный блок
Поменяйте местами потолочные вентиляторы
Подготовьте водосточные желоба к зиме
Очистите водосточную трубу
Проверьте крышу
Проверьте двери и окна
Дровяной камин
Дровяной камин
Подготовьте к зиме ландшафт и уличное оборудование
Проверки системы отопления
Подготовьте трубы и водопровод к зиме

Система кондиционирования воздуха

Подготовка вашего дома к зиме включает в себя защиту конденсаторной установки от зимы.Конденсаторные агрегаты собирают мусор и грязь летом и осенью. Вот что нужно делать:

Защита конденсаторного агрегата

Очистите конденсаторный агрегат с помощью водяного шланга. Установите распылительную головку на максимальное давление, чтобы стереть грязь с лопастей вентилятора и змеевиков конденсата.

Конденсаторы рассчитаны на работу в любое время года, поэтому, вопреки распространенному мнению, их не нужно накрывать. Все, что вам нужно сделать, это накрыть кожух вентилятора (верхний), чтобы защитить его от падающих сосулек.Вы можете использовать кусок фанеры и прижать его несколькими кирпичами.

Покрытие всей компрессорно-конденсаторной установки может вызвать ее ржавчину, а также приветствует грызунов, которые ищут теплое место для отдыха. Эти грызуны могут повредить проводку и изоляцию компрессора.

Переверните потолочные вентиляторы

Знаете ли вы, что зимой можно включать вентилятор, чтобы согреться в доме? Если повернуть потолочные вентиляторы реверсом и установить низкую скорость, получится легкий восходящий поток, который отводит тепло вниз, а не вверх.

Найдите переключатель направления в потолочном вентиляторе, а затем нажмите переключатель. Включите потолочный вентилятор, и вы заметите, что лопасти начнут двигаться в противоположном направлении.

Подготовьте водосточные желоба, прочистите водосточную трубу и проверьте крышу к зиме

В вашем контрольном списке подготовки к зиме должна быть чистка водосточных желобов и водостоков. Однако эта работа требует гораздо больше работы. Когда вы не чистите желоба и водосточную трубу, внутри скапливаются листья и мусор. Они замерзают и создают ледяные дамбы.Это может помешать правильной работе ваших дренажных систем. Компании по утеплению домов, которые специализируются на очистке желобов и водосточных труб, могут помочь вам в этой грязной и трудоемкой работе.

Крыша

Веб-сайт Центра профилактики заболеваний и контроля рекомендует:

Проверить отсутствие или повреждение черепицы или заменить ее, чтобы избежать утечек.

Они также советуют срезать ветки деревьев, которые могут упасть на ваш дом во время шторма.

Двери и окна

Подготовка окон и дверей к зиме, вероятно, является наиболее важным фактором для снижения ваших счетов за коммунальные услуги. Чтобы обеспечить герметичность дверей и окон в зимний период, вот несколько вещей, которые вы можете сделать:

Двери

Закройте проемы уплотнителями, которые устанавливаются вокруг входных дверей. Среди некоторых — колба из пенопласта или виниловая лампа.

Для уплотнения нижней части двери можно также использовать дверной прорезь.Все это можно найти в строительном магазине.

Windows

«Вы можете повысить энергоэффективность существующих окон, добавив штормовые окна, конопатку и уплотнители, а также используя оконные обработки или покрытия», — говорится на веб-сайте Energy.gov.

Если на ваших оконных стеклах и штормовых окнах есть серьезные трещины, их, несомненно, следует заменить. Если вы имеете дело с сквозняками, просачивающимися по краям окон, вы легко можете решить эту проблему.:

Изоляционная оконная пленка. Они поставляются в наборах и стоят от 10 до 20 долларов.

Уплотнители для закрытия любых отверстий по краям.

Конопатка вдоль оконных проемов также поможет предотвратить проникновение холодного воздуха.

Другой вариант и наиболее распространенный метод — использование пластиковой пленки. Для достижения наилучших результатов вы можете использовать полиэтиленовую пленку в дополнение к оконной пленке. Хороший способ наклеить этот пластик — использовать двухстороннюю 3-метровую ленту, растянуть пластик и использовать фен, чтобы закрыть их.

Плотная драпировка повысит энергоэффективность вашего дома. В солнечные дни откройте жалюзи или шторы, чтобы впустить солнце. Это поможет согреть любой дом.

Но профессиональная чистка окон даст наилучшие результаты. Убедитесь, что ваши окна правильно моются профессиональными очистителями окон с подходящим оборудованием. Подниматься по очень высокой лестнице может быть опасно. У компании Prime Time Window Cleaning есть купон на скидку 40 долларов на услуги по мытью окон в вашем доме.

Дровяной камин и дымоход

Перед тем, как зажечь камин, убедитесь, что он чист и готов к использованию. Национальная ассоциация противопожарной защиты (NFPA) заявляет, что «дымоходы, камины и вентиляционные отверстия должны проверяться не реже одного раза в год на надежность, отсутствие отложений и правильные зазоры».

Очистите камин, особенно если это было больше двух лет. Рекомендуется нанять кого-нибудь, чтобы почистить его.

Поищите все открытые швы и трещины в кирпиче и отремонтируйте их. Огонь может распространиться через отверстия в каркасные стены, что может стать причиной пожара.

Еще можно использовать изоляцию каминной топки. Их легко установить. Просто убедитесь, что вы удалили его, прежде чем разводить огонь.

Система отопления

CC Изображение предоставлено larsjuh на Flickr

Есть несколько основных вещей, которые вы можете сделать, чтобы обеспечить надлежащее отопление вашего дома на зиму.

Тестовый термостат

Включите термостат и установите его примерно на 80 или 90 градусов. Если вы слышите, как топка включается, это означает, что тепло работает нормально. В зависимости от того, что не так, вы можете исправить это самостоятельно (если вы знаете, в чем проблема) или вам может потребоваться вызвать квалифицированного специалиста по обслуживанию.

Осмотрите печь

Вам также следует нанять техника для проведения сезонной проверки вашей печи. Это то, что вы также можете сделать сами.На сайте energy.org есть дополнительные советы по правильному уходу за вашей печью и котлом.

Замените воздушный фильтр

Заменяйте воздушный фильтр каждые 90 дней. Раньше, чем через 90 дней, если у вас есть домашние животные. Хорошая идея — покупать их упаковками и хранить в подвале круглый год.

Изолируйте резервуар для горячей воды

Изолируйте резервуар для горячей воды изолирующим одеялом. Вы можете найти их в хозяйственных магазинах.

Осмотрите вентиляционные отверстия обогрева

Чтобы воздух свободно проходил через вентиляционные отверстия, приглашайте техника по обслуживанию и чистите их каждые два года. Со временем в вентиляционных отверстиях могут накапливаться частицы, переносимые воздухом.

Подготовьте ландшафт к зиме и снаряжение для активного отдыха

Уход за газоном перед зимним периодом чрезвычайно важен. Уберите весь мусор с лужайки. Если вы заметили, что газон выглядит не очень хорошо или вода не проникает в ваш газон, вам следует подумать о том, чтобы его проветрить.После этого следует внести удобрения. В идеале это следует делать ранней осенью.

Проветривайте и удобряйте газон

Поливайте газон за один или два дня до этого или дождитесь сильного дождя.

Проколите дырки садовой вилкой или специальным аэратором.

Используйте песок или торфяной мох для заделки отверстий. Для этого можно использовать кисть. Этот процесс предотвращает закрытие отверстий, но позволяет воздуху и воде свободно проходить в корневую зону.

Protect Patio Furniture

Убедитесь, что вы покрываете садовую мебель водонепроницаемым материалом из полиэстера.

Очистка и опорожнение газонокосилки

Очистите деку газонокосилки, чтобы предотвратить ржавчину и коррозию. Вы можете сделать это с помощью водяного шланга и полотенца.

Стабилизируйте топливо. Вы можете использовать полироль для индейки или сифон, чтобы удалить много оставшегося топлива, и использовать его для своего автомобиля.

Сливные фонтаны и шланги

Слейте все водяные фонтаны, чтобы они не замерзли.

Закройте внутренние клапаны внутри вашего дома, соединенные с нагрудниками шланга снаружи, и откройте внешние нагрудники шланга и дайте воде стечь. В противном случае труба может сломаться.

Если у вас есть бассейн, не забудьте слить воду, чтобы избежать повреждений.

Подготовка труб и водопровода к зиме

Готовя свой дом к предстоящим холодным месяцам, не забывайте о системе водоснабжения. Обратите внимание на трубы в своем доме, когда будете проверять свой контрольный список подготовки к зиме.

Американский Красный Крест рекомендует изолировать такие места, как подвалы, чердаки и подвалы, где открыты трубы.

Откройте дверцы кухонного шкафа и ванной, чтобы впустить тепло.

Дайте воде капать в очень холодные ночи.

Установите одинаковую температуру днем и ночью

Если вы собираетесь в отпуск, оставьте температуру не ниже 50 градусов.

Дополнительные советы по подготовке вашего дома к зиме

Веб-сайт energy.gov предлагает множество дополнительных советов о том, как вы можете утеплить свой дом на зиму и сэкономить на расходах на электроэнергию:

Изолируйте внешние розетки и панели переключателей недорогими уплотнительная прокладка из пеноматериала.

Для повышения энергоэффективности установите холодильник на температуру от 36 до 38 градусов по Фаренгейту, а в морозильной камере от 0 до 5 градусов по Фаренгейту.

В комплекте

Следование этим советам гарантирует, что вам будет тепло и комфортно в предстоящие холодные месяцы. И не забывайте, что подготовка дома к зиме не должна быть обузой. Многие компании, занимающиеся подготовкой домов к зиме, предлагают специальные предложения и купоны, чтобы подготовить ваш дом к зиме прямо сейчас, и предлагают расценки по телефону или через Интернет. Подготовка к зиме может потребовать дополнительных усилий, но в долгосрочной перспективе вы можете сэкономить много денег и времени, вкладывая средства в уход за своим домом.

Примечание: Primetimewindowcleaning.com вошел в сотню лучших блогов!

Направляющая для клапана водопровода бассейна — INYOPools.com

Клапаны

— незамеченные герои оборудования для бассейнов, потому что они позволяют нам управлять потоком тысяч галлонов воды одним поворотом ручки. Однако вы, скорее всего, задавались вопросом, как они работают, когда они не работали. Эти детали из металла и пластика имеют различную конструкцию и применение, подходящие для конкретных работ, и главное знать, когда использовать какой клапан.Этот обзор различных типов водопроводных клапанов для бассейнов должен дать вам необходимые знания. Давайте начнем!

Пружинный обратный клапан

Обратный клапан

Обратные клапаны — это модные механизмы, которые служат двойной цели: контролировать поток и предотвращать обратный поток воды. Двумя наиболее распространенными конструкциями обратного клапана являются регулируемый клапан с пружиной и заслонкой. Оба выполняют одну и ту же базовую работу, но всего разных ly .

Заслонка Обратный Клапан

Помимо забавного названия, мне нравится этот клапан, потому что он напоминает мне одностороннюю дверь для собак.Подпружиненная заслонка прижимается к одному отверстию корпуса клапана. Заслонка открывается при повышении давления воды и остается открытой до тех пор, пока поток идет с надлежащей скоростью. Стиль заслонки имеет большое смотровое окошко для облегчения осмотра.

Пружина Обратный Клапан

В пружинном обратном клапане используется уникальный встроенный плунжер, обеспечивающий элегантный и эффективный дизайн. Клапан прикреплен к водопроводу так, чтобы поршень был обращен к потоку воды. По мере того, как ваш насос создает давление, поршень открывается, позволяя воде проходить.Пружинный обратный клапан доступен с различным напряжением пружины, поэтому пользователь может регулировать поток, необходимый для открытия клапана. Пружинные обратные клапаны продаются с переменным натяжением пружины, что позволяет определить, сколько потока требуется для открытия клапана.

Наиболее распространенное натяжение пружин:

Пружинный обратный клапан доступен в непрозрачном или прозрачном корпусе. Последний позволяет сразу определить расход и работу клапана.

Детали заслонки клапана

Когда U se I t

Обратный клапан предназначен для предотвращения обратной промывки.Для тех из вас, кто никогда не делился содовой с другом, обратная промывка — это когда труба теряет давление, в результате чего содержимое трубы отступает к источнику. Или, если вы хотите более драматического объяснения: жидкости уходят из ОТДЕЛЕНИЯ они пришли! Это плохо не только для вашего фонтанного напитка, но и для оборудования для бассейнов.

В большинстве бассейнов используется система хлоратора (соль или таблетки), которая подключается последней в вашей серии фильтровального оборудования. Это размещение помещает хлоратор непосредственно после нагревателя бассейна, теплового насоса или охладителя и прямо на перекрестие суперхлорированной обратной промывки вашего хлоратора.Хлор в его концентрированной форме является суперкоррозионным и повреждает металлы, особенно хрупкие проводящие металлы, обнаруженные в нагревательном оборудовании. Единственное, что защищает ваши металлические детали от разрушения, — это растворение хлора, когда он возвращается в бассейн. Разбавление и процесс уничтожения микробов истощают концентрацию хлора к тому времени, когда он возвращается к вашему фильтрующему оборудованию.

Коллектор AutoPilot с обратным клапаном

Когда ваша помпа выключается, вода в вашем хлораторе может стекать в нагреватель бассейна, где она будет оставаться в течение нескольких часов, пока помпа не перезапустится.За это время сверххлорированная вода успевает прогрызть, пережевывать и жевать ваш медный теплообменник. Причина и следствие этого процесса — очень дорогая замена теплообменника раньше, чем это необходимо.

Кроме того, обратные клапаны (обычно пружинного типа) используются в качестве байпасов для помощи в нагревателях и хлораторах соли. Некоторые производители предлагают сделать байпас к водопроводу вашего обогревателя, чтобы замедлить поток воды через теплообменник. Более низкий поток удерживает воду в контакте с теплообменником дольше, что обеспечивает более эффективную передачу тепла.Та же самая логика используется в солевых хлораторах и титановых пластинах ячеек, особенно в системах автопилота, которые включают байпасный коллектор, показанный на. Обводной коллектор отклоняет поток, эквивалентный 20 галлонам в минуту (или около того) через ячейку, любой поток выше этого допуска откроет обратный клапан в нижней части контура, минуя ячейку. Более медленный поток обеспечивает тщательное хлорирование воды и предотвращает чрезмерный износ пластин ячейки.

Обратные клапаны обычно устанавливаются горизонтально, и некоторые из них могут быть установлены вертикально.Обратитесь к руководству по установке производителя, если вам нужен клапан для вертикальной установки.

Запорные клапаны

Запорные клапаны используются для полной остановки потока воды по одной или нескольким трубам. Отсюда и название запорная арматура. Производители клапанов не очень изобретательны, когда дело касается названий, но они изобретательны, когда дело касается дизайна. Итак, приступим.

Отводной клапан бассейна

Отводной клапан

Дивертер — это рабочая лошадка в семействе клапанов для бассейнов.Если у вас есть подземный бассейн, велика вероятность, что у вас есть один из этих плохих парней в водопроводной системе. Эти клапаны содержат дивертер, который скользит по отверстиям порта, чтобы закрыть его, или в сторону, чтобы обеспечить полный поток.

Заявление:

Доступны двух- или трехпортовые версии.
Два порта — это, по сути, 1 вход и 1 выход, что позволяет пользователю полностью отключить поток.
Трехходовой или Т-образный тип имеет один входной порт и два выходных порта, которые позволяют гибко изолировать поток в один порт или перекрывать поток для обоих выходов, но закрывая входное отверстие.

Когда использовать I t ?

Отводные клапаны могут использоваться на водопроводе из ПВХ для подземных или надземных бассейнов. Их можно устанавливать вертикально или горизонтально. Есть два типа переключающих клапанов — с положительным уплотнением и непрямым уплотнением.

Положительное уплотнение — Полностью закрывает отверстие клапана, предотвращая просачивание. Прокладка дивертора более прочная и выступает за лицевую сторону переключателя, создавая прочное уплотнение.
Неплотное уплотнение — пропускает воду через переключатель в закрытом состоянии, что делает его не идеальным для стандартного использования в сантехнике. Неположительные клапаны обычно встречаются в системах с солнечными нагревателями, поэтому вода может стекать с солнечных панелей, даже когда клапан установлен в положение «ЗАКРЫТО».

Задвижки, разновидности

Задвижки

Задвижки

— это простой двухпозиционный регулятор потока, используемый в основном в надземных бассейнах, но их можно найти и в более старых подземных установках.Эти клапаны не следует использовать для дросселирования потока воды, а только в качестве регулятора включения / выключения. Конструкция клапана состоит из корпуса и внутреннего затвора, с ручкой и штоком.

Затвор представляет собой клиновую или круглую пластину, которая поднимается или опускается для регулирования клапана. Задвижки могут служить двойному назначению адаптера и клапана. В разделе показаны различные доступные комбинации стилей портов. Клапан может соединять ПВХ с резьбой со шлангом, соединять ПВХ с резьбой и даже может иметь переходник с одной стороны с возможностью выбора соединения с другой.

Когда на U se I t ?

Задвижки

устанавливаются в надземных бассейнах для их способности перекрывать шланги или трубопроводы из ПВХ во время обслуживания фильтрующего оборудования.

Стандартный шаровой кран

Шаровые краны и дисковые затворы

Я упоминаю этих двоих одновременно, потому что они выполняют одну и ту же задачу схожим образом.И в шаровых, и в дроссельных клапанах используется вращающийся элемент / вставка, чтобы остановить или выпустить поток воды с помощью четверти оборота ручки. В шаровом клапане используется металлическая (обычно медная) сфера с сердцевиной с сердечником, пропускающая воду.

Дроссельные заслонки используют вращающуюся лопастную пластину для регулировки потока воды. Четверть оборота ручки поворачивает лопасть в сторону, выпуская поток. Дроссельные заслонки уникальны в том смысле, что их элемент постоянно находится на прямом пути потока. Элемент запорного, отводного и шарового крана для остановки воды только на пути воды, когда поток активно блокируется.

Когда на U se It ?

Поворотные дисковые затворы

чаще всего используются в коммерческих бассейнах, тогда как шаровые краны используются в качестве запорных клапанов на небольших водных объектах.

Услуги водоснабжения | Эль-Мираж, AZ

Жилые советы по водоснабжению

Как мне найти мой счетчик воды?

Ваш счетчик воды может быть расположен в нескольких разных местах, но в большинстве домов главный водяной клапан расположен там, где ваш передний двор пересекает улицу .Найдите прямоугольную пластину (цементный композит или металл) на уровне земли, на которой обычно написано «ВОДА», размещенную на бетонном ящике (также на уровне земли). Эти коробки обычно имеют размер 2 на 2 фута. Поднимите крышку с коробки счетчика (при необходимости используйте монтировку) и найдите счетчик воды.

* СОВЕТ. Если ящик счетчика коммунальных услуг, в котором находится ваш счетчик воды, не открывался в течение долгого времени, вы можете обнаружить, что ящик счетчика был засыпан землей, ландшафтными камнями или растительностью.

Незаконно снимать крышку коробки счетчика воды и вмешиваться в счетчик воды и связанные с ним клапаны или водопровод. Городской кодекс, § 50.096 (Повреждение водохозяйственных сооружений), § 50.105 (Кража воды), § 50.153 (Фальсификация; повреждения) и § 50.999 (Штраф) причина чрезмерного использования воды. Следующие элементы должны быть проверены на наличие неисправностей:

Контроллеры ирригации, электромагнитные клапаны блока управления, мембраны клапанов, протекающие подземные трубы, клапаны, барботеры и / или спринклерные головки

Утечка воды может выходить на поверхность на 10–100 футов от источника утечки.Часто участок с более зеленой растительностью указывает на потенциальную утечку воды.

Информация о туалете
Утечки в туалете — наиболее распространенный тип утечек, обнаруживаемых внутри дома. Поскольку этот тип утечки может быть тихим, он может остаться незамеченным.
Зеленые буквы обозначают общие части туалета:
A. Трубка перелива бака
B. Цепь ручки смыва
C. Заслонка клапана
D. Ручка смыва
Заслонка клапана является основной причиной протечек унитаза и легко заменяются.
Если ничего не заметно, добавьте пару капель пищевого красителя в емкость (не в емкость). Подождите несколько минут, и если у вас есть краска в чаше, у вас есть утечка в заслонке на дне резервуара, через которую просачивается вода. На этом этапе вы можете решить, хотите ли вы сделать ремонт самостоятельно или вызвать сантехника.
Основы запорного клапана
Как домашний инспектор, я склонен принимать запорные клапаны как должное и предполагаю, что все знают, что они собой представляют, как они работают и что с ними может пойти не так.Недавно у меня был клиент, который поделился со мной историей о некоторых проблемах, с которыми он столкнулся с запорной арматурой в своем доме — мы назовем его сэр Уолтер Рэли. Уолтер подумал, что некоторые из проблем, с которыми он столкнулся при замене водонагревателя, были вещами, о которых большинство домовладельцев не задумывается или о которых не знает, и они могут стать хорошей пищей для блога. Я согласился.
Задвижки
Проблемы Уолтера начались, когда он попытался перекрыть подачу воды в свой водонагреватель. У всех водонагревателей должна быть запорная арматура на подаче холодной воды.Если собираются заменить водонагреватель, здесь отключают воду.
В некоторых домах есть клапан на стороне горячей воды водонагревателя — это не обязательно, но и не проблема. Они просто упрощают обслуживание водонагревателя. Я слышал, как некоторые домашние инспекторы называют запорные клапаны на горячей стороне водонагревателя угрозой безопасности, но это не так. Они в порядке.
Как вы уже догадались, Уолтер не мог полностью перекрыть воду.У него была старая задвижка на водонагревателе, и задвижка была загрязнена — она перекрывала почти воды, но большинство недостаточно хорошо. Задвижка имеет круглую ручку и перекрывает поток воды, по существу закрывая задвижку. На трех фотографиях ниже показана задвижка в открытом, наполовину открытом и полностью закрытом положениях.
Как видите, ручка никогда не поднимается и не опускается при открытии и опускании ворот; по этой причине невозможно определить, находится ли задвижка в открытом или закрытом положении, просто взглянув на нее.На изображении ниже в разобранном виде показано, как выглядят внутренности задвижки.
Когда задвижка на водонагревателе не могла полностью перекрыть поток воды, Уолтер решил, что ему лучше заменить клапан. Он попытался перекрыть подачу воды через главный запорный вентиль своего дома, расположенный ниже водомера. Этот клапан тоже был загрязнен. Затем он перешел к другому главному клапану для своего дома — тому, который расположен выше по потоку от счетчика воды. Вы можете догадаться, к чему все это идет? Этот клапан также был загрязнен.Три засоренных задвижки, невозможно полностью перекрыть подачу воды в его дом. Хорошо, что это был всего лишь «проект», а не чрезвычайная ситуация.
Вы знаете, где находится главный запорный вентиль водопровода в вашем доме? Если нет, взгляните на отчет об осмотре дома — домашние инспекторы должны сообщать о местонахождении запорных кранов для воды и топлива. В большинстве зданий в Миннесоте главный запорный клапан расположен в подвале рядом с фасадом здания.Если подвала нет, вентиль, вероятно, будет располагаться в топочном помещении.
Бордюрный упор
Чтобы продолжить свой проект, Уолтеру пришлось заменить свои основные запорные клапаны. Для этого ему нужно было позвонить в городское управление водоснабжения и попросить отключить воду в его дом на улице. Первый запорный вентиль водопровода в доме расположен под землей возле улицы — это называется ограничителем бордюра или краном бордюра. Иногда клапан зарыт в грязь, а иногда они полностью залиты бетоном.На фото ниже показан пример крышки доступа, расположенной во дворе перед домом.
А вот и вид поближе.
В случае с Уолтером людям из муниципального водопровода потребовалось около 40 минут, чтобы даже найти тот, который был во дворе его дома, потому что он был похоронен. По крайней мере, его не закопали под тротуаром. Вот как может выглядеть крышка доступа, если она расположена на подъездной дорожке или тротуаре. Трудно принять это за что-то еще.
Когда город включает или выключает воду у обочины, они используют специальный инструмент, подобный изображенному ниже.
Краны шаровые
Как только город отключил подачу воды в его дом, Уолтер начал заменять вентили. Он нанял сантехника для замены первого клапана перед счетчиком, а затем сам сделал остальные клапаны. Вместо задвижек он использовал шаровые краны. Шаровые краны намного проще в эксплуатации — у них есть рычажная ручка, которую нужно повернуть только на 90 градусов, чтобы полностью выключить. Для сравнения, для полного отключения задвижки, которую я показал выше, мне потребовалось 15 оборотов запястья.
Когда ручка шарового крана параллельна крану или трубе, она открыта. Когда он перпендикулярен, он закрыт. Это позволяет легко узнать, открыт или закрыт шаровой кран, просто взглянув на него. Шаровой кран внизу находится в открытом положении.
На фотографиях ниже показан шаровой кран в открытом, наполовину открытом и полностью закрытом положениях.
Шаровые краны также значительно реже протекают; Я не могу припомнить, чтобы когда-либо обнаруживал протекающий шаровой клапан, но я все время нахожу протекающие клапаны других типов.
Запорные клапаны
У
Уолтера не было запорных клапанов, но, поскольку я говорю о разных типах клапанов, я должен упомянуть и запорные клапаны. Запорные клапаны обычно встречаются на сантехнике — например, на линии подачи воды в ваш туалет. Запорный клапан очень похож на задвижку, но немного компактнее. Запорный клапан работает, перемещая стопор вверх и вниз. На фотографиях ниже показан запорный клапан в открытом, наполовину открытом и полностью закрытом положениях.
Посмотрите на шток на этих фотографиях — вы заметите, что когда клапан полностью закрыт, шток вообще не виден. Большинство запорных клапанов намного меньше, чем тот, что изображен выше, но я решил использовать в своем примере больший, потому что он дает лучший обзор. На фото ниже в разобранном виде показаны внутренности запорного клапана.
Подобно запорным клапанам, запорным клапанам требуется больше времени для срабатывания, и они более склонны к утечкам. Если у вас негерметичный запорный клапан, вы часто можете остановить утечку, используя гаечный ключ, чтобы затянуть гайку прямо под ручкой.Левша распутный, правый крепкий.
Сводка
Если вы хотите предотвратить головную боль с водопроводом, проверьте основные запорные клапаны у себя дома.
