Ремонт фена своими руками, схема, устройство

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.

На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.

При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и нагревательную спираль h3. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали h3 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель h3 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку фена из розетки!

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.

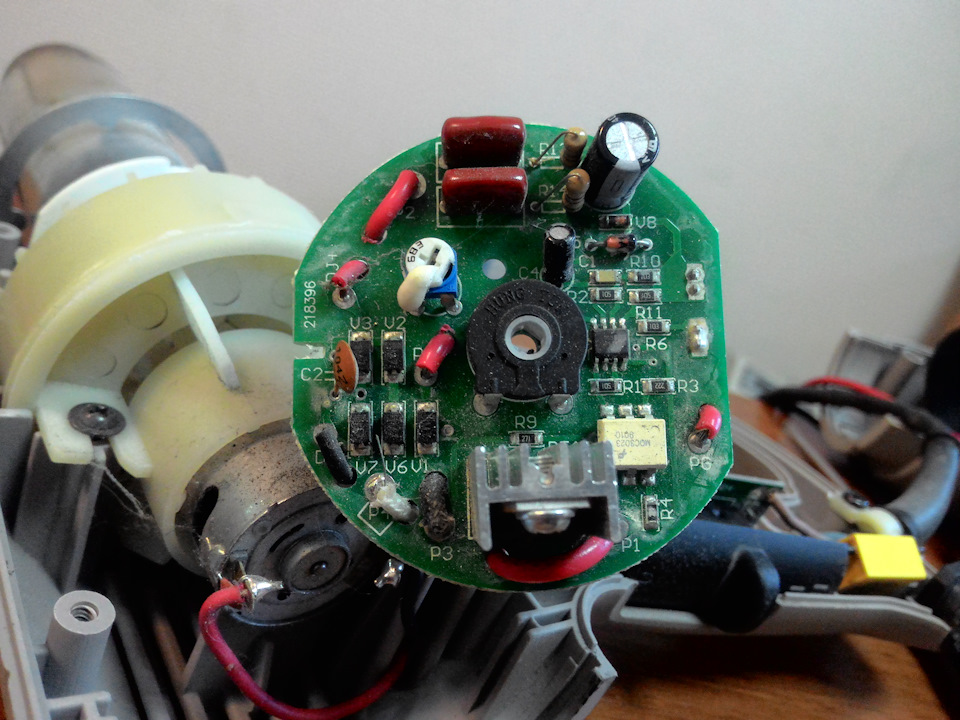

Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения неисправностей фена
Внешнее проявление	Вероятная причина	Способ устранения
При сушке волос фен периодически отключается	Перетерся шнур питания в месте выхода из корпуса фена или вилки	Отремонтировать или заменить сетевой шнур или вилку
Воздух из фена идет горячий с запахом гари	Недостаточная скорость вращения крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом	Удалить острым инструментом волосы с вала
Фен после недолгой работы отключается	Срабатывает термозащита из-за недостаточной скорости вращения или остановки крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом	Удалить острым инструментом волосы с вала
Фен не включается	В обрыве сетевой шнур или неисправен переключатель режимов	Отремонтировать или заменить сетевой шнур или выключатель
Из фена идет холодный воздух	Неисправна кнопка отключения нагрева, обрыв спирали, окислились контакты в элементе термозащиты	Прозвонить детали мультиметром, неисправные отремонтировать или заменить
Фен работает только в одном из положений переключателя режимов	Неисправен переключатель режимов, в обрыве одна из спиралей или диод VD1	Прозвонить мультиметром переключатель, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно.

Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать.

Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить. Для извлечения заглушки нужно острым предметом, например, шилом или ножом с острым концом лезвия поддеть ее за край.

После изъятия заглушки головка самореза стала видна, но оказалось, что шлиц на ней треугольный, при этом грани его выполнены таким образом, что саморез можно винтить только по часовой стрелке. Производитель предусмотрел, чтобы в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.

Для вывинчивания винта с такой головкой сначала с помощью жала разогретого электрического паяльника он был нагрет. Для этого достаточно прижать жало паяльника к головке и удерживать в течение пары минут. От нагрева самореза пластмасса вокруг резьбы размягчилась. Далее, пока пластмасса не остыла, с помощью отвертки с плоским жалом шириной равной длине грани треугольника шлица саморез без трудностей был выкручен.

Во избежание трудностей при следящем ремонте фена при сборке саморез был заменен таким же по размерам, но со шлицом в головке под крестовую биту.

Съемная часть корпуса дополнительно держалась еще на четырех защелках. Две из них находились по бокам трубы. Для разборки пришлось одновременно с разведением деталей отжать их через образующуюся щель с помощью плоской отвертки.

После расцепления боковых защелок верхние освободились сами. Защелки были неглубокими, поэтому удалось разобрать фен без их поломки.

В данном фене неисправен был сетевой шнур, и поэтому дальнейшей его разборки не понадобилось, так как место подключения шнура к электрической схеме стало доступным.

Примеры ремонта фена

Наиболее часто фены ломаются по причине перетирания сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах, благодаря наличию тепловой защиты и использования толстой проволоки для намотки спирали она перегорает очень редко. Из десятка отремонтированных мною фенов с перегоревшей спиралью не встречалось.

Ремонт сетевого шнура фена

При сушке волос фен интенсивно перемещается и сетевой шнур постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от многократных перегибов со временем обламываются. Признаком начала обрыва проводов является периодическое временное прекращение работы фена во время сушки волос.

Поэтому половина поломок связана с перетиранием сетевого шнура в месте выхода из корпуса, реже у вилки. Первым признаком такой поломки является перебои в работе фена во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно зафиксировать его посередине и пошевелить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен при этом будет работать стабильно, значит, шнур в порядке и неисправность надо искать в другом месте.

Если провода в шнуре перетерлись в месте выхода из вилки, то можно выполнить ремонт фена без его разборки. О том, как заменить вилку, описано в статье «Электрическая вилка, как подключить, отремонтировать».

Обычно провода шнура внутри фена припаивается к печатной плате или присоединяются с помощью накидных клемм, как на приведенной фотографии.

Для проверки шнура нужно прозвонить провода, прикоснувшись одним щупом тестера или мультиметра к одному из штырей вилки. Вторым щупом мультиметра поочередно прикоснуться к концам проводов. Один из проводов должен показать нулевое сопротивление. Между оставшимся проводом и вторым штырем вилки должно быть тоже нулевое сопротивление.

Если провода прозваниваются, то шевеля шнур в это время можно точно определить, в каком месте провод перетерся. В ремонтируемом изделии шнур был оборван в месте ввода в фен.

Если провода шнура припаяны к печатной плате, то прозвонить их можно не отпаивая, присоединив щупы прибора к штырям вилки. Переключатель работы фена должен быть установлен в режим максимальной мощности. Нагревательная спираль имеет сопротивление около 30 Ом. Поэтому, если провода шнура исправны, то мультиметр должен показать такое же сопротивление.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

С помощью онлайн калькулятора Вы можете точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.

В ремонтируемом фене обрыв шнура оказался в месте ввода его в корпус. Для восстановления работы нужно дефектный участок провода отрезать и перемонтировать накидные клеммы. Для снятия клемм с проводов сначала нужно с помощью ножа разогнуть в стороны усики, фиксирующие провода, как показано на фотографии.

Далее остроконечным ножом отрезаются провода от клемм. Можно с помощью шила отогнуть фиксаторы, но как показывает практика, повторная обжимка проводов не может гарантировать надежность контакта.

На следующем шаге перетертый участок провода отрезается и со шнура и проводов снимается изоляция. Длина шнура уменьшиться на десяток сантиметров, что не повлияет на эксплуатационные характеристики.

Осталось залудить провода и клеммы с помощью припоя электрическим паяльником и спаять их вместе. После надевания клемм, сборки и проверки работы фена ремонт его можно считать законченным.

Если нет под рукой паяльника, то в таком случае провода отрезаются на расстоянии 3-5 см. от места подключения к электрической схеме фена и удаляется отрезок дефектного шнура. Затем провода соединяются одним из механических способов, в зависимости от внутреннего свободного пространства в рукоятке фена.

Ремонт цепи питания двигателя

Попал в ремонт фен Melissa-1600, с жалобой на то, что воздушный поток из него стал слабым с запахом гари. При проверке оказалось, что крыльчатка вращалась с недостаточной скоростью. Сразу предположил, что на вал мотора между крыльчаткой и корпусом навились волосы. Обычно в большинстве случаев при таких признаках это и случается.

Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на моторе, разорвало пополам. Прозвонка остальных диодов показала их исправность. Поэтому двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.

Неисправный диод был выпаян и на его место, с соблюдением полярности, запаян первый попавшийся типа КД105. Напряжение питания двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Заодно с вала мотора были удалены навитые волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла в точку фиксации вала в корпусе мотора и провернуть несколько раз вал за крыльчатку.

Перед установкой двигателя в фен его желательно проверить. Для работы мотора необходимо постоянное напряжение величиной 9-12 В. Но так как напряжение подается на диодный мост, то запитать двигатель можно как от постоянного, так и переменного источника тока. Подойдет даже простейший адаптер от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Подавать напряжение нужно на вход диодного моста, точки его припайки к электрической схеме фена. Если двигатель подключается к источнику постоянного напряжения, то нужно проверку провести сначала при одной полярности подключения, а потом поменять подключаемые провода местами. Это нужно чтобы проверить все диоды моста.

Испытания двигателя после профилактики и ремонта показали, что его крыльчатка при прокрутке рукой вращалась легко и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что работоспособность его полностью восстановлена. Крыльчатка вращалась с большой скоростью, и запах гари исчез.

Ремонт переключателя и кнопки включения холодного воздуха

Если фен невозможно включить, и сетевой шнур исправен, то причиной, как правило, является нарушение контактов в переключателе режимов. А если все режимы фена, но воздух не нагревается, то неисправна кнопка отключения нагрева, теплозащита или перегорела спираль.

Переключатели режимов работы в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или прикручена саморезами. На фотографии показаны выводы переключателя, впаянные в печатную плату. С левой стороны виден выключатель подачи горячего воздуха.

Если переключатель режимов не звониться, то можно попытаться тонким инструментом зачистить внутренние контакты через отверстие, расположенное рядом с его движком. Бывает, что выгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В таком случае можно пожертвовать редко используемым режимом работы фена и переключить коммутацию на исправный контакт.

Бывает, что из-за подгоревших контактов в результате нагрева корпус переключателя деформируется и движок заклинивается. В случае отсутствия переключателя на замену можно провода соединить напрямую, оставив только один режим работы фена. Включать в таком случае фен придется подключением его вилки к розетке.

Если неисправна кнопка отключения подачи теплого воздушного потока, и нечем ее заменить, то достаточно закоротить ее выводы. В таком случае эта функция работать больше не будет, а в остальном фен будет работать, как и прежде.

Ремонт тепловой защиты

Тепловая защита представляет собой два соприкасаемые контакта, один из которых закреплен на биметаллической пластине. При нагревании пластины свыше заданной температуры она изгибается вверх, как показывает стрелка на фотографии. В результате контакты размыкаются, и цепь питания нагревательной спирали разрывается.

Если кнопка отключения подачи горячего воздуха в порядке и спираль целая, то очевидно, что окислились контакты в реле тепловой защиты. Для восстановления достаточно в зазор между контактами ввести сложенную вдвое мелкозернистую наждачную бумагу и прижав биметаллическую пластину сверху пальцем несколько раз протянуть бумагу.

Неисправности нагревательного элемента — спирали

Если воздушный поток из фена идет холодным при работающем двигателе, исправной кнопке отключения и тепловой защиты, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить внешним осмотром. А нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, не всегда можно определить по внешнему виду. Если заклепки не имеют почернений, то в таком случае поможет только прозвонка мультиметром.

Для восстановления контакта в заклепочном соединении нужно с помощью плоскогубцев ее дополнительно обжать. Работу надо делать аккуратно, чтобы не поломать хрупкий слюдяной или керамический каркас.

Перегорание или обрыв спирали в современных фенах практически не происходит, но если такой отказ случился, то спираль необходимо будет заменить новой. Сращивание проволоки спирали скруткой или обжатием в отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль износилась, то после такого ремонта вскоре перегорит в другом месте.

Нихромовую спираль, с учетом мощности фена можно приобрести новую или намотать самостоятельно из нихромовой проволоки, рассчитав ее диаметр и длину по таблице.

Удаление волос и смазка вала двигателя фена

Еще одна распространенная неисправность фена, которую можно устранить самостоятельно, имея под руками только стандартный набор инструмента, это когда фен работает, но струя исходящего воздуха сильно горячая с запахом гари из-за намотки на вал двигателя волос или плохой смазки подшипников двигателя.

Удаление волос с вала двигателя фена BaByliss

Попал мне в ремонт фен BaByliss, показанный на фотографии, с жалобой, что исходящая струя воздуха стала слабой и очень горячей.

При проверке, по звуку работы вентилятора стало понятно, что частота его оборотов занижена, и причина неисправности кроется в работе двигателя. Для устранения неисправности пришлось фен разбирать.

Для того чтобы разобрать фен BaByliss сначала нужно снять насадку, открутив два самореза. Далее с помощью отвертки с плоским жалом снимается фиксирующее кольцо, установленное со стороны выхода подогретого воздуха. Поддается оно легко.

Далее с помощью двух отверток снимается фиксирующая чашка со стороны сетевого шнура. Она удерживается в корпусе с помощью двух защелок и тоже снимается без трудностей.

Осталось разъединить половинки корпуса, которые удерживаются на двух защелках с каждой боковой стороны. На фотографии, благодаря полупрозрачности пластика защелки хорошо просматриваются, как на фотографии в виде светлых полосок.

Фен разобран и осталось добраться до места вала, где намотались волосы. Двигатель закреплен внутри пластмассового корпуса, представляющего собой трубу таким образом, что для извлечения его нужно снять крыльчатку вентилятора. А крыльчатка, как правило, насажена на вал плотно и тут обычно возникают большие трудности, так как захватится за крыльчатку стандартным инструментом невозможно, и поломать ее легко.

Для решения подобных задач у меня сделан из китайских утконосов специальный инструмент – утконос с загнутыми под прямым углом концами губок. С помощью тисков концы легко загнулись, так как не были закалены.

Этим утконосом я также с успехом ремонтирую бегунки змеек и молний, в случае если звенья перестают смыкаться. Обычными плоскогубцами зачастую не добраться. А благодаря загнутым концам губок в любых случаях легко сжать смыкающую звенья часть бегунка.

В дополнение модернизированными плоскогубцами-утконосами удобно удерживать оси и валы, гайки и другие предметы разных форм – не выскальзывают, как из плоскогубец с плоскими губками.

После снятия с вала двигателя крыльчатки появился доступ к накрученным волосам. В этой модели фена на вал двигателя насажена латунная втулка, а уже на нее надета крыльчатка. Обычно она насаживается непосредственно на вал двигателя.

Осталось только острым предметом, например ножом, шилом или иголкой, удалить волосы и собрать фен в обратном порядке. Чтобы не возникло трудностей при сборке фена, при разборке советую сделать несколько фотографий.

Удаление волос и смазка вала двигателя фена Viconte

У фена Viconte внешнее проявление неисправности было такое же, как и у BaByliss, но в дополнение воздух исходил с запахом гари и вентилятор работал со скрежетом. Это свидетельствовало, что выработалась смазка подшипников двигателя.

Последовательность и технология разборки фена аналогичная как фена BaByliss, поэтому описывать ее нет необходимости.

Питающее напряжение с помощью двух проводов подавалось на диодный мост, распаянный на выводах двигателя. Для удобства ремонта провода были отпаяны с помощью паяльника. Цвета проводов можно не запоминать, так как на мост подается переменное напряжение, и порядок соединения проводов значения не имеет.

Попытка снять крыльчатку с вала двигателя с помощью вышеописанных утконосов не увенчалась успехом, даже при приложении большой мышечной силы. Пришлось придумывать, как удалить волосы и смазать подшипник, не снимая крыльчатку.

Пришла идея, что можно не мучатся со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место сверления отверстия нужно вымерять, чтобы не попасть в корпус двигателя или основание крыльчатки. Сначала было просверлено отверстие диаметром в три миллиметра, а затем рассверлено до пяти. Пластик корпуса мягкий и тонкий, поэтому отверстие можно сделать и концом остроконечного ножа.

Для удаления волос с вала двигателя из канцелярской скрепки был изготовлен крючок. Чтобы изготовить такой инструмент нужно отогнуть конец скрепки, на наждачной бумаге его заострить и самый кончик загнуть на длину два миллиметра. За минуту все волосинки были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцом. Достаточно одну каплю масла подать в точку входа вала в двигатель. Для того чтобы масло попало в подшипник, нужно взявшись за крыльчатку, подвигать несколько раз вал вдоль оси, прокручивая его.

Смазать нужно и подшипник с противоположной стороны вала. Для смазки подойдет любое машинное масло, например для заливки в двигатель автомобиля. Если масла под рукой нет, то можно вынуть щуп уровня масла из двигателя, с которого взять несколько капающих капель.

Для проверки работы вентилятора, на диодный мост было подано напряжение величиной 10 В с блока питания постоянного тока. Работать двигатель будет при напряжении от 5 до 12 В, поэтому подойдет даже зарядное устройство от любого телефона. Такую проверку делать не обязательно, но при возможности лучше убедиться, что вентилятор заработал как положено.

Проверка показала нормальную работу двигателя, без посторонних шумов и достаточный напор воздушного потока. Сделанное отверстие можно и не закрывать, так как оно плотно прилегает к корпусу фена. Если не так, то можно его заклеить скотчем.

Как видите, наиболее часто встречающиеся поломки фена устранить совсем не сложно и такая работа по силам при желании любому домашнему мастеру. В любом случае стоит перед покупкой нового фена попробовать отремонтировать отказавший фен.

Ремонт фена для волос своими руками: пошаговый мастер-класс

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен «Startex»

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена «Startex»).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта.

Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.

Рис .2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

1. Самое нижнее – «ВЫКЛ».
2. Среднее – половина мощности нагрева.
3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.

Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.

Далее, с некоторым усилием, снимаем одну из боковых частей ручки.

Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.

Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.

Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.

Рис. 8. Принципиальная электрическая схема

Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.

Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.

Рис. 10. Переключатель в крайнем нижнем положенииРис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Далее, переставляем этот щуп на второй вывод, где кроме диода припаян еще провод.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).

Рис. 12. Переключатель в крайнем верхнем положенииРис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).

Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.

Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.

Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Далее, переходим к осмотру контактов (рисунок 17).

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.

Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.

Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.

Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.

Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.

Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).

Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
   Рис. 23. Сжимаем блок контактов
2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
   Рис. 24. Чистим надфилем края проводников
3. Так же, надфилем — чистим контакты от нагара.
   Рис. 25. Избавляемся от нагара
4. Ставим контактную площадку на место.
   Рис. 26. Ставим площадку на место
5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
   Рис. 27. Литол на кончике резцаРис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.

Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.

Далее, необходимо вставить пружину (рис. 30) в отверстие ручки переключателя.

Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.

Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.

Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.

Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Если все работает, можно собирать прибор. Но если есть желание, можно сделать ревизию рабочей части фена и контактов термодатчика.

Для этого нужно открутить еще один винт, и снять заднюю решетку.

Рис. 34. Откручиваем винт

Далее, с помощью ножа разделить две части корпуса.

Рис. 35. Снимаем заднюю решеткуРис. 36. Разделяем 2 части корпуса фена резцом или ножом

Раздвигая пальцами две половины, вытягиваем двигатель с нагревателем. На них могут быть мусор и волосы, которые необходимо удалить.

Рис. 37. Двигитель фена с нагревателем

Находим контакты термодатчика и зачищаем их надфилем.

Рис. 38. Очищаем контакты термодатчика

После, вставляем нагреватель обратно, следя, чтобы прокладка из термостойкого материала осталась на своем месте.

Рис. 39. Вставляем нагреватель обратно

Защелкиваем заднюю решетку и закручиваем винт.

Рис. 40. Закручиваем крышку фена обратно

Далее, вставляем переключатель в специальные пазы, следя, чтобы квадрат ручки управления сел точно на «флажок» переключателя. Укладываем провода в нижней части ручки, и надеваем ее вторую половину.

Рис. 41. Вставляем переключатель обратно в пазыРис. 42. Одеваем 2 часть ручки

Зажимаем винты и проверяем работу прибора.

Рис. 43. Собранный фен

На этом ремонт фена можно считать оконченным.

Как запустить фен 120 В с американской вилкой вместе с HYTED 2000 W travel adapter combo?

Никаких хитростей в совместной работе адаптера и фена нет. Для этого вам достаточно подключить имеющийся адаптер HYTED 2000 W travel adapted combo в отечественную штепсельную розетку номиналом 230 В типа C. В американскую штепсельную розетку типа A на адаптере HYTED 2000 W travel adapted combo подключите фен на напряжение 120 В и можете использовать его по прямому назначению.

Хотя и здесь могут быть некоторые камни преткновения:

1) На некоторых адаптерах устанавливается дополнительный переключатель или кнопка. Если такая кнопка будет находиться в отключенном состоянии, устройство работать не будет.
2) Возможно, сам фен имеет какую-то блокировку, которую нужно отключить перед началом работы или выбрать определенный режим.
3) Реальная мощность фена превышает допустимую мощность преобразователя.
4) Неисправен адаптер или сам фен, к примеру, если кто-то по ошибке включал фен напрямую на напряжение 230 В, он запросто мог выйти со строя.
5) Чтобы проверить исправность адаптера, подключите его в отечественную штепсельную розетку и поставьте мультиметр в режим вольтметра. Проверьте величину напряжения на выходе устройства, если мультиметр покажет результат около 120 В, значит адаптер исправен, в противном случае причина неработоспособности такого подключения может быть именно в HYTED 2000 W travel adapted combo.

Чтобы проверить исправность адаптера, подключите его в отечественную штепсельную розетку и поставьте мультиметр в режим вольтметра. Проверьте величину напряжения на выходе устройства, если мультиметр покажет результат около 120 В, значит адаптер исправен, в противном случае причина неработоспособности такого подключения может быть именно в HYTED 2000 W travel adapted combo.

Для проверки фена установите мультиметр в режим прозвонки электрической цепи и подключите его к контактам вилки. Включите прибор, если мультиметр покажет цепь между фазным и нейтральным выводом, фен исправен. При отключении фена индикация цепи на мультиметре должна пропасть. Также измерьте величину сопротивления цепи фена, если она приближается к нулю, возможен пробой изоляции.

Как починить фен T3

Если ваш фен больше не работает так, как раньше, возможно, пришло время настроить его. К счастью, вы можете легко починить фен t3 самостоятельно с помощью нескольких простых инструментов. Во-первых, проверьте воздушный фильтр. Если он засорился, очистите его с помощью насадки-пылесоса. Если фильтр поврежден, замените его новым. Далее осмотрите нагревательный элемент . Если он поврежден, замените его новым. Наконец, проверьте шнур питания. Если он изношен или поврежден, замените его новым. С помощью нескольких простых шагов вы можете легко починить фен t3 и заставить его снова работать как новый.

Большинство людей не утруждают себя устранением мелких неполадок с помощью фена, не говоря уже о самых элементарных. Для ремонта фена необходимо отремонтировать выключатель, вентилятор, нагревательный элемент и термопредохранитель. Скорость вентилятора, тепловой выключатель и скорость вентилятора работают вместе с одной и той же операцией. Переключатели имеют два положения: включено или выключено, высокое или низкое. Фен-вентилятор обычно служит довольно долго. Существует вероятность того, что волосы, пух и другой мусор забьют сетку воздухозаборника. Недостаток влаги может привести к неисправности двигателя.

Если ток не проходит через двигатель, он должен пройти через тестер непрерывности. Термовыключатель можно найти в большинстве узлов электрического фена . Биметаллический термостат предназначен для отключения источника тепла фена, если он становится слишком горячим. Термовыключатель необходимо проверить, сняв с элемента корпус и экран элемента.

Ремонт выключателя, вентилятора, нагревательного элемента и термовыключателя — все это обычные способы обеспечения бесперебойной работы фена. Включение/выключение, скорость вентилятора и тепловые переключатели управляются одинаково. Их контроль над током, идущим к фену, вентилятору или элементам, имеет решающее значение. Переключатели обычно имеют два положения: включено или выключено, высокое или низкое.

Почему внезапно перестал работать фен?

Фото – https://mylot.com

Перегрев и автоматическое отключение фена вызваны такими факторами, как чрезмерное использование устройства, неправильная подача воздуха или забитый фильтр. Скорее всего, в перегреве виноват запах гари или ненормально горячий корпус фена.

Сушильная машина не выключается после 7-10 минут использования. Убедитесь, что холодный переключатель выключен как можно скорее, чтобы решить эту проблему. Перепроверив настройки, лучше всего отнести проблему в косметический магазин. Вы должны сушить вьющиеся волосы в большой комнате или использовать фен, который производит меньше шума, если у вас нет достаточно денег, чтобы купить новый фен. Оставьте волосы при самой низкой температуре для более гладкой и приятной укладки. Если вы не можете открыть кнопки в конфигурации, возможно, они покрыты клеем и жиром. Если простые методы ремонта не помогли решить проблему, вам, возможно, придется обратиться к специалисту по ремонту.0003 рядом ремонтная мастерская . Крайне важно сразу же обратиться к специалисту, чтобы не допустить усугубления проблемы.

Как отремонтировать фен

Фото – https://blogspot. com

Чтобы починить фен, сначала отключите его от розетки. Далее открутите винты с задней части фена и снимите крышку. Найдите проблемный участок и произведите необходимый ремонт . Наконец, закрутите крышку и включите фен в розетку.

Как починить фен, который не включается

Фото – https://dryingmaster.com

Если ваш фен не включается, есть несколько способов исправить это. Во-первых, проверьте, подключен ли он к сети и работает ли розетка. Если он подключен и розетка работает, попробуйте нажать кнопку сброса на фене. Если это не сработает, возможно, вам придется заменить предохранитель. Для этого отключите фен от сети и открутите заднюю панель. Внутри вы увидите предохранитель. Удалить старый предохранитель и заменить его новым.

Как починить фен, который не включается? 2 простых шага! – Krostrade Фен, как основная бытовая техника, обычно используется в домашних условиях. Мелкие детали сушилки легко приобрести в любом магазине бытовой техники. Выполните следующие действия, если термовыключатель устройства не работает должным образом. Фен – важный прибор. Он используется для сушки и укладки волос людей, которые его используют. Могут быть проблемы с работой вашего устройства, которые необходимо решить. Эта статья проведет вас через несколько простых шагов по устранению мелких проблем в домашних условиях.

Как починить нагревательный элемент фена

Если фен не нагревается, вероятно, перегорел нагревательный элемент. Чтобы исправить это, вам нужно заменить нагревательный элемент. Сначала отключите фен от сети и снимите заднюю панель. Найдите нагревательный элемент и извлеките его из фена. Затем установите новый нагревательный элемент и соберите фен.

Для устранения повреждения необходимы следующие предметы: отвертка, демонтажный фитиль и паяльник. Пожалуйста, ознакомьтесь с этим руководством, если вы хотите узнать больше о пайке/распайке; это требует определенных навыков. Если вы паяете в кондиционированном помещении, будьте осторожны. Снимите решетку фена с корпуса крестовой отверткой. Если вы хотите отделить корпус нагревательного элемента от сушилки, при этом нагревательный элемент должен быть направлен вверх, вытащите его из сушилки. Провода, которые будут соединять сменный нагревательный элемент к паяльнику необходимо отпаять.

Замена нагревательного элемента сушилки

Если вам повезет, через несколько лет может потребоваться замена нагревательного элемента сушилки. Если элемент поврежден, его почти наверняка потребуется заменить. Стоимость ремонта нагревательного элемента в сушилке варьируется в зависимости от ее модели, но может составлять от 150 до 250 долларов. Если вы заметили, что ваша одежда плохо сохнет после цикла стирки , вы можете проверить элемент и посмотреть, не нужно ли его заменить.

Как починить фен, который дует холодным воздухом

Если фен дует холодным воздухом, вы можете попытаться исправить это несколькими способами. Во-первых, убедитесь, что фен правильно подключен к розетке. Затем проверьте, включен ли фен. Если это так, попробуйте выключить его, а затем снова включить. Если фен по-прежнему дует холодным воздухом, попробуйте отключить его от сети, а затем снова подключить. Наконец, если ни один из этих шагов не помог, возможно, вам придется заменить фен.

Устранение перегрева фена

Если воздушный фильтр забит, это, скорее всего, приведет к перегреву фена. Это правда, что при использовании фильтра пыль и грязь из воздуха не могут попасть в фен, что может привести к поломке внутренних компонентов.

При обнаружении высокой температуры термозащитное устройство отключает питание фена. Если ваше устройство станет слишком горячим, оно может сгореть, так как некоторые компоненты чувствительны к чрезмерному нагреву и могут расплавиться. После отключения фена от сети подождите десять минут, пока он остынет, прежде чем пытаться использовать его снова. Он предотвращает попадание пыли и грязи внутрь фена, препятствуя прохождению через него воздуха, что может привести к выходу из строя внутренней электроники. Грязь на фильтре может накапливаться со временем, если фильтр не очищается регулярно. В большинстве случаев для очистки фильтра можно использовать сухую чистую безворсовую ткань. Наиболее вероятной причиной перегрева вашего фена после выполнения описанных выше проверок и операций является неисправность внутренних компонентов. Если вы позвоните профессиональному ремонтнику, вас может ударить током и нанести непоправимый вред. К сожалению, в некоторых случаях предпочтительнее купить новый фен.

Кнопка сброса фена не работает

Если кнопка сброса фена не работает, проблема может быть вызвана несколькими причинами. Первое, что нужно проверить, это источник питания. Если фен подключен к настенной розетке, убедитесь, что розетка работает, подключив другой прибор. Если розетка работает, следующее, что нужно проверить, это автоматический выключатель. Если автоматический выключатель сработал, сбросьте его и повторите попытку. Если кнопка сброса по-прежнему не работает, возможно, фен необходимо заменить.

Если вы используете фен более 710 минут, он может автоматически отключиться. Дайте устройству остыть в течение 23 минут в прохладном месте, желательно, чтобы оно не было подключено к сети. Если нет очевидной причины проблемы, она может быть вызвана источником питания. Одобренные UL испытания вилок с прерывателями цепи замыкания на землю следует проводить один раз в месяц. Убедитесь, что на мундштуке нет очевидных или легко удаляемых препятствий. Если нет очевидной причины, источником проблемы может быть узел вентилятора/двигателя. Перегрев — еще одна возможность. Если вы использовали фен более 710 минут, он может автоматически отключиться.

Осушитель не работает? Сначала проверьте эти решения.

Нагревательный элемент почти наверняка неисправен, и вам придется заменить сушилку, если ни одно из этих решений не поможет.

Когда следует заменить фен?

То, что ваш фен включается и дует воздухом, не означает, что он работает правильно. Большинство людей покупают приборы для волос и думают, что они работают должным образом, пока они просто не перестают включаться. Однако для безопасности ваших волос важно знать свои фены внутри и снаружи. И не все сушилки созданы одинаково. Вам может быть интересно, как сравнить сушилки салонного качества и сушилки аптеки.

Есть несколько существенных отличий от двигателя, безопасности и потребляемой мощности. Срок годности более дешевых сушилок меньше, чем у профессиональных сушилок. В любом случае, вы должны искать признаки, чтобы определить, не исчерпала ли себя ваша сушилка. Если это так, есть большая вероятность, что вы повреждаете свои волосы при каждом использовании.

Больше, чем ущерб, неисправная сушилка дает дома результаты, которые скучны и грязны по сравнению с тем, что могут сделать новые сушилки. Мы составили список признаков, на которые вам нужно обратить внимание, когда вы решаете, когда обновить свой фен!



Ваша сушилка очень старая и часто используется

Если вы знаете, что вашей сушилке более 5-6 лет, и вы регулярно пользуетесь сушилкой, почти 100% вероятность того, что вам нужна заменить его. Если это дешево, вы абсолютно делаете. Нет никаких сомнений в том, что дешевые фены имеют очень ограниченный срок годности (максимум 2-3 года). Если вы знаете, что ваша сушилка израсходована просто потому, что она старая, пришло время приобрести новую.





Вы никогда не меняли фильтр

Угольная фильтрация — это метод, при котором уголь используется для удаления химических веществ и примесей из воздуха перед тем, как он попадет на ваши волосы. Большинство людей не понимают, насколько важно менять угольный фильтр в своих сушилках. Если вы не уверены, что пришло время почистить фильтр вашей сушилки, взгляните на него. Если вам кажется, что на задней стороне вашей сушильной машины скопилась пыль или частицы, вы знаете, что пришло время заменить фильтр. Сменные угольные фильтры можно купить здесь.



При использовании ощущается запах гари

Если во время использования сушилки вы чувствуете запах гари, это может быть вызвано несколькими причинами. Во-первых, ваша сушилка может быть просто слишком старой. Когда ваш фен устарел, он скорее сожжет ваши волосы, чем просто высушит их. Еще одна причина, по которой старая сушилка создает запах гари, заключается в том, что способность сушилки безопасно потреблять электричество из ваших розеток с годами снизилась, поэтому теперь она потребляет слишком много и начинает перегреваться.

Еще одна возможная причина запаха гари – отсутствие технического обслуживания или замена фильтра. Если это так, то фактические частицы сжигаются самим прибором. Если ваша сушилка действительно старая и часто используется, все три вещи могут происходить одновременно. Однако одно можно сказать наверняка: запах гари — это признак того, что сушилку использовать не следует.



Ваши волосы кажутся очень поврежденными или вьющимися после использования

В FHI Heat мы используем технологию отрицательных ионов. Технология отрицательных ионов — это усовершенствованный способ сушки волос, в котором ионы используются для взаимодействия с химическим составом волос для поглощения воды без потери естественной влаги волос. Этот метод используется вместо простого постоянного горячего воздуха в качестве сухого метода.

Кроме того, он отталкивает влагу, благодаря чему волосы укладываются сияющим блеском! Если вы обнаружите, что ваши волосы кажутся поврежденными или сохнут, это может быть связано с тем, что фен (как упоминалось выше) сжигает ваши волосы; однако, возможно, вам просто пора идти в ногу со временем и попробовать новые технологии сушки феном.



Ваша сушильная машина издает дребезжащий звук

Любой дребезжащий звук в сушильной машине означает, что что-то не так. Если вы обнаружите, что ваш фен издает дребезжащий звук, это, скорее всего, означает, что либо двигатель внутри фена поврежден, либо сломана крыльчатка, либо сломаны вращающиеся лопасти. Возможно, вы захотите открыть сушилку, чтобы увидеть, не сломано ли что-то, а просто болтается; однако, если что-то ослаблено, это показатель износа сушилки, и в конечном итоге вы захотите ее заменить.



На сушку волос уходит вечность

Если вы обнаружите, что фен слишком долго сушит волосы, это означает, что что-то не так с нагревательными элементами внутри машины.
