Монтаж подвесной потолок армстронг: устройство, крепление, сборка своими руками, видео

Содержание

устройство, крепление, сборка своими руками, видео

Несмотря на очевидную для неспециалистов простоту, монтаж потолка Армстронг таит в себе множество проблем и нюансов сборки. Конструкция несущего каркаса была придумана разработчиками не в один день, в течение всего времени существования подвесного декора постоянно вносились изменения и дополнения, направленные на упрощение процесса монтажа. Поэтому, перед тем как монтировать потолок Армстронг, будет правильным детально разобраться в последовательности выполнения работ.

Устройство потолка Армстронг

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

  • Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
  • Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.

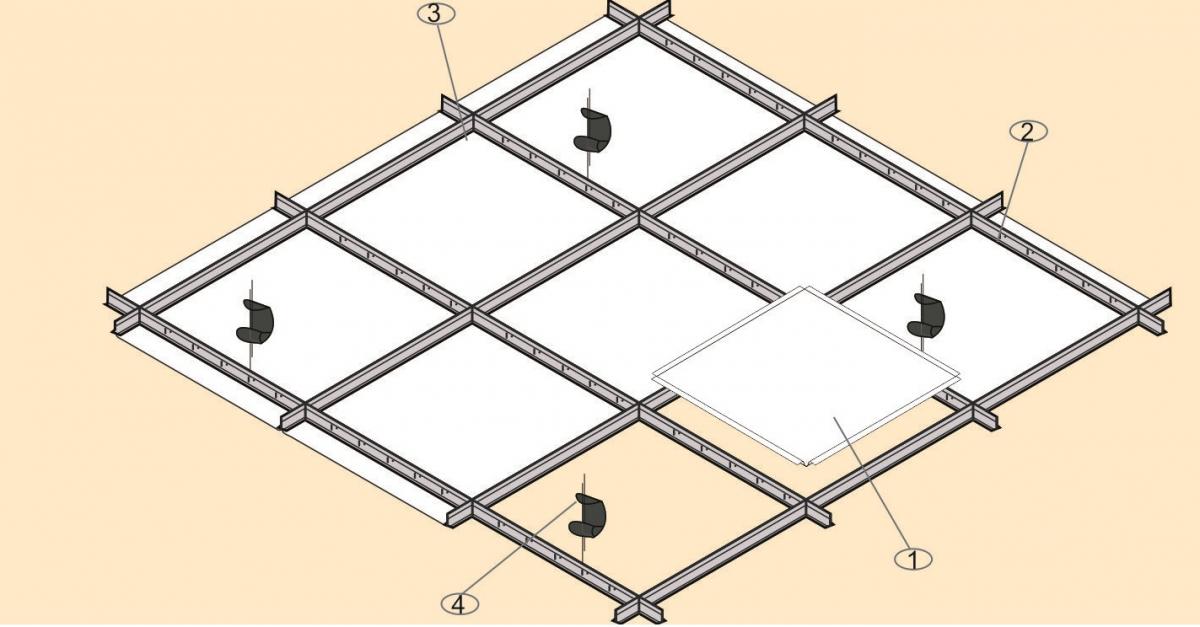

Устройство потолка приведено на схеме.

Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

Элементы подвесного потолка армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

  • Направляющие профили Т-образного сечения из оцинкованной стали;
  • Стартовые уголки, с которых начинается установка потолка Армстронг;
  • Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
  • Подвесы, дюбеля, замки и фиксаторы;
  • Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Потолок Армстронг схема монтажа

Главной особенностью конструкции является то, что любые ошибки и недоделки обычно приводят к существенным потерям. Почему? Потому что не получится выполнить монтаж потолка Армстронг своими руками, вырезав необходимые детали из заготовок профиля, как в случае с каркасом под облицовку из гипсокартона.

По сути, это один большой конструктор, который нужно правильно собрать по технологии монтажа подвесного потолка Армстронг. Если что сломается – нужно будет покупать новый комплект или деталь. Будет полезным посмотреть вариант монтажа потолка Армстронг видео

Подготовка к сборке

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника. Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда.

Обычно по результатам обмера получается ситуация, сходная с приведенной на схеме.

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа. Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Особенности монтажа профиля

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.

Как составляется схема монтажа и установки подвесов

Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.

В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали. В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок. В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.

Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.

Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.

Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.

Как монтируются подвесы

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг.   Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля.

Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Заключение

Монтаж подвесного потолка Армстронг не представляет особой сложности, но требует аккуратности в работе с профилями. После завершения работ собранному подвесному потолку дают выстояться, чтобы конструкция под весом декора осела, и стали видны все прогибы и участки с предельным уровнем деформации профиля. Через пару часов можно вскрыть облицовку и подтянуть подвесы. Подобная процедура проводится для больших или очень длинных помещений с зеркальными панелями, для небольших комнат коррекцию обычно выполняют сразу после укладки декора.

Комплектующие для потолка Армстронг: подвесы, направляющие, каркас, профиль

Монтаж и укладка декоративной потолочной облицовки всегда начинается с расчета и подборки комплектующих для подвесного потолка Армстронг. Большую часть сборочных работ по установке несущего каркаса можно выполнить самостоятельно, тем более что сам процесс требует аккуратной подгонки и монтажа. Специальных навыков для того, чтобы работать с комплектующими и собрать панели потолочные Армстронг своими руками, как правило, не требуется.

Что входит в состав подвесного потолка

С первого взгляда конструкция выглядит достаточно сложно и громоздко. Вес потолка Армстронг с комплектующими на м2 может колебаться от 2,5 до 8 кг, все зависит от типа и материала панелей и размеров несущего профиля.

Формально конструкцию можно разделить на три базовых элемента:

  • Каркас потолка Армстронг или, другими словами, несущая конструкция. Его характеристики необходимо выбирать заранее под технические характеристики потолочных панелей Армстронг с комплектующими. Чем тяжелее плиты и больше размер помещения, тем массивнее должен быть профиль;
  • Система фиксации или механического крепежа к черновому потолку помещения. Можно использовать готовые подвесы для потолка Армстронг из комплекта, купить или использовать самодельные зацепы;
  • Декоративные панели или плиты 600х600 мм. Чаще всего это шумопоглощающие, гигиенические – моющиеся или дизайнерские варианты облицовки. Разный материал, соответственно, разный вес.

Важно! В зависимости от направленности потолочной системы панели могут иметь толщину от 8 мм до 22 мм. При этом характеристики подвесного каркаса потолка Армстронг позволяют менять декоративные элементы без внесения изменений в конструкцию.

Нужно только правильно учесть вес комплектующих декоративных панелей.

Варианты декоративных плит

Для медицинских помещений, стерильных боксов используют металлические плиты. Вес одной плиты не превышает 400г. В торговых залах, на промышленных объектах потолочные покрытия чаще всего оборудуются комплектующими с шумопоглощающими плитами. Вес одной такой панели составляет 2,78-2,8 кг.

Для залов с повышенной влажностью используют комплектующие панели из силиката кальция. Вес одной влагостойкой плиты типа «Newton» почти 3 кг. Нагрузка может отличаться в 6-7 раз, поэтому тип потолочных панелей с комплектующими существенно влияет на характеристики потолка Армстронг.

Плиты могут поставляться вместе с другими комплектующими на сборный потолок или приобретаться отдельно. В одной стандартной пачке пакуется 16 штук плиток 60х60 см на покрытие 5,56 м2 поверхности с учетом швов.

Кроме панелей стандартного размера 60х60 см, для обустройства подвесных потолков Армстронг используются комплектующие удвоенного размера — 60х120 см. В этом случае из-за уменьшенного количества поперечных реек в 60 см потолочный каркас получается достаточно слабым. Поэтому его усиливают с помощью дополнительных комплектующих — фальшбалок, смонтированных на черновом потолке. В этом случае устанавливают дополнительное количество подвесов, сцепленных с допбалкой. Для узких и длинных коридоров или залов двойные плиты фиксируют на опорной поверхности с помощью клеевого материала.

Каркас подвесной системы

Несущая конструкция изготавливается преимущественно из оцинкованных стальных профилей. В некоторых моделях потолков Армстронг могут применяться комплектующие из упрочненного алюминия или стеклопластика. Материал на структуру и устройство не влияет.

Конструкция каркаса

В перечень комплектующих деталей для обустройства каркаса входят:

  • Уголок для потолка Армстронг. Его размеры и длину нужно всегда оговаривать отдельно, так как размеры и форма помещения могут сильно отличаться от традиционных квадратных планировок;
  • Основные направляющие рейки для подвесного потолка Армстронг. Из всех комплектующих этот тип профиля самый важный, от его жесткости и прочности зависят жесткость и отсутствие прогибов поверхности;
  • Поперечный несущий профиль для потолка. Как правило, данный тип комплектующих выпускается в укороченном виде, длиной 0,6 м и 1,2 м.

Кроме главной несущей рамы из профилей, воспринимающей вес декоративных панелей, в состав комплектующих подвесного потолка входят регулируемые системы подвеса. По сути, это пара стальных стержней, оборудованных двумя блокирующими замками.

К сведению! Подобный тип подвеса профиля для потолка Армстронг выбран неслучайно. Меняя длину крепежа, пропущенного через петлю на дюбеле, забитом в бетонную плиту, можно очень точно отрегулировать горизонтальное положение всех комплектующих.

Использование подвеса для подвесного потолка Армстронг может быть необязательным, главные направляющие балки могут крепиться напрямую к черновому потолку через перфорированные ленты. Подобный способ монтажа считается достаточно трудоемким и оправдывает себя только при работе в небольших помещениях.

Комплектующие детали вспомогательного типа

К неосновным или опорным элементам нужно отнести стартовый или пристенный угол для потолка Армстронг. Сборка потолочного каркаса начинается с выбора уровня размещения будущей облицовки и монтажа уголка. Данный тип комплектующего чаще всего изготавливается из алюминия. Уголок воспринимает часть веса потолка, а кроме того, закрывает торцы несущих профилей.

Уголки, как комплектующие, могут выбираться произвольно, исходя из дизайна и интерьера помещения.

Кроме уголковых профилей, нужно указать вспомогательные комплектующие – петли и дюбеля с зацепами. Обычно они имеют универсальный размер и сечение, поэтому детали можно покупать отдельно или использовать от других комплектов.

Основной направляющий элемент

Наиболее толстые и массивные металлические планки изготавливают преимущественно из оцинкованной стали на специальном прессовом оборудовании. Из всего перечня комплектующих деталей, главный направляющий элемент выделяется толщиной вертикальной стенки, самыми широкими полками и размером.

Стандартная длина одного прогона составляет 3700 мм. В вертикальной стенке Т-образной рейки через каждые 40 см выполнены крепежные отверстия, благодаря которым профиль можно сращивать по размерам помещения.

Кроме того, перфорация используется под крючки подвесов при креплении направляющих для потолка Армстронг. Если балки покупаются в комплекте подвесного потолка с декоративными панелями, то обычно они уже окрашены в белый или серый цвет, могут иметь хромированное напыление или «золочение».

Зачастую заказчики приобретают подвесные потолки не набором, а в виде отдельных комплектующих. В этом случае главные направляющие и поперечины можно окрасить обычной автомобильной краской в аэрозоле. Затраты получаются меньше, а цвет можно выбирать по собственному усмотрению.

Поперечные элементы

В конструкции подвесных потолков используется два типа поперечин. Профиль длиной в 120 см устанавливается между стартовым уголком и основной направляющей. На концах металлической Т-образной рейки смонтированы замки, с помощью которых рейку можно соединить торцом с боковой поверхностью направляющей балки.

Ширина нижней горизонтальной полки на профиле составляет 24 мм, высота вертикальной стенки равна 38 мм. То есть, этот тип комплектующих получается достаточно легким и прочным, чтобы не создавать дополнительной нагрузки на подвесы и одновременно удерживать достаточно тяжелую плиту.

Для опоры панели используются боковые полочки по 10 мм. Это немного, но сделать опорную поверхность больше у всех комплектующих каркаса нельзя, окно ячейки получится слишком узким, чтобы протолкнуть в нее панель.

Кроме отверстий для крючков подвеса, в вертикальной стенке 120-го профиля имеются прямоугольные пазы-отверстия для сцепления с дополнительными поперечинами, длиной 60 см.

Этот тип комплектующих выполняется одного размера с профилем длиной 120 мм, в нем нет никаких отверстий и пазов, и поэтому его часто заменяют самодельными перемычками, например, из обрезанной потолочной рейки, используемой для монтажа гипсокартона.

Заключение

Все комплектующие для потолка Армстронг являются взаимозаменяемыми. Это означает, что подвесную систему при желании можно собрать из нескольких разных комплектов. Мало того, на панели, каркас и другие комплектующие существует даже ГОСТ 30244-94, которым должны руководствоваться производители деталей. Понятно, что, если приобретать несертифицированные или кустарные наборы на потолок, то их комплектующие могут не подойти друг другу даже в пределах одного комплекта.

Монтаж потолка армстронг

Потолки армстронг – это подвесная ячеистая конструкция из минеральных, металлических или зеркальных плит. Название американского производителя покрытий для пола и потолка «Armstrong World Industries» становится именем нарицательным, когда речь идет о подвесных плиточных потолках. Чаще всего такие потолки встречаются в нежилых офисных или производственных помещениях. Несложный монтаж потолка армстронг делает его популярной подвесной потолочной конструкцией, особенно в помещениях с большой площадью.

Преимущества и недостатки потолка армстронг

Подвесной потолок этого типа имеет массу достоинств, среди которых:

  • Простота установки. За короткие сроки возможно собрать потолочное покрытие на больших площадях любого помещения. А сделать своими руками потолок армстронг сможет каждый любитель.
  • Легкость подвесной конструкции. Малый вес плит и деталей упрощает установку потолков своими руками и исключает нагрузку на стены.
  • Невысокая стоимость. Ценовая доступность – один из наиболее привлекательных моментов в выборе потолочных конструкций армстронг, особенно их бюджетного варианта – плит из минерального волокна.
  • Функциональность. Конструкция армстронг эстетично скроет все провода, кабели и вентиляционные коробы, а также погрешности потолка, оставив при этом возможность быстрого доступа к необходимым коммуникациям. Разбирать и собирать потолок можно неограниченное количество раз.
  • Тепло- и звукоизоляция. Структура модулей, изготовленных из минерального или базальтового волокна, поликарбоната, металла или дерева и воздушная прослойка между подвесом и плитами обеспечивают дополнительную шумовую защиту и сохранение тепла.

Несмотря на внушительный список преимуществ, потолок Armstrong имеет некоторые недостатки. Среди них:

  • Низкая влагостойкость. Это касается минеральных и органических плит, где любое протекание сверху или постоянная сырость повлечет за собой нарушение целостности и внешнего вида модулей.
  • Уменьшение высоты потолка. Конструкция армстронг скрадывает в среднем 25 см высоты, а установка светильников может сделать потолок еще на несколько драгоценных сантиметров ниже.
  • Ограниченный дизайн. Выпускаются плиты чаще всего геометрической формы – квадраты 60 х 60 см или прямоугольники 120 х 60 см.
  • Сомнительная безопасность некоторых видов модулей. До недавнего времени в состав минволокна входил небезопасный для здоровья асбест. При покупке плит армстронг следует пристальное внимание уделять выбору производителя и характеристикам сертификата на продукцию.

Составляющие элементы конструкции подвесного потолка

Основа конструкции – минеральные волокнистые плиты, размеры которых бывают двух вариантов – 60 х 60 см и 120 х 60 см. Толщина плит может колебаться от 8 до 25 мм.

По форме кромок различают следующие типы плит:

  • Board – универсальные плиты, имеют ровные края и подходят для всех типов подвесных систем;
  • Microlook – плиты с нешироким ступенчатым краем для систем шириной 1,5 см;
  • Tegular – элементы с широкой ступенькой под планку шириной 24 мм.

Каркас потолка включает в себя такие комплектующие:

  • несущий профиль;
  • поперечный;
  • угловой;
  • регулируемые подвесы (спицы с ушком и крючком и пружина «бабочка»).

Расчет материала на потолок

Чтобы сделать расчет необходимых для монтажа комплектующих, можно воспользоваться онлайн-калькуляторами, которые часто размещаются на сайтах производителей. Можно доверить расчет материала специалистам, которые будут выполнять установку. В том случае, если устанавливать потолок этого типа вы планируете своими руками, расход комплектующих можно рассчитать и самостоятельно, используя специальные корректировочные коэффициенты.

Алгоритм расчета:

  1. Необходимое количество модулей можно вычислить, если умножить площадь помещения на коэффициент 2,78.
  2. Число направляющих реек будет равняться значению площади, умноженному на 0,23.
  3. Требуемое количество поперечных реек длиной 1,2 м и продольных длиной 0,6 м можно узнать, умножив площадь на 1,4.
  4. Количество углового профиля определяется делением периметра помещения на 3.
  5. Сделать расчет количества подвесов можно, умножив площадь на 0,7.

Монтаж потолка типа армстронг

Простота установки потолков армстронг не предполагает обязательного обладания специальными навыками, его несложно установить своими руками, но все же на некоторые моменты следует обратить внимание.

Необходимые для работы инструменты:

  • уровень;
  • дюбели;
  • саморезы;
  • карандаш;
  • дрель;
  • плоскогубцы;
  • молоток;
  • отвертка.

Последовательность установки потолка

  • Разметка потолка под монтаж профиля. С помощью уровня на стене проводится линия для установки несущего профиля, а затем на потолке отмечаются линии под монтаж поперечных реек.
  • Монтаж углового профиля. К стенам по периметру помещения дюбелями или саморезами через каждые 0,5 м монтируется угловой профиль.
  • Установка несущих реек размером 3,7 м. Через каждые 1,2 м рейки устанавливаются параллельно стене или под углом (при диагональном монтаже). С помощью замков рейки скрепляются между собой.
  • Установка подвесов. Одновременно с несущими рейками на саморезы монтируются подвесы. Крепить их надо, отступив от стены 0,6 м с шагом 1,2 м. Затем подвесы регулируются по высоте и соединяются с рейками.
  • Установка профилей длиной 1,2 м. Перпендикулярно несущим рейкам на расстоянии 0,6 м от стены и шагом 0,6 м устанавливаются рейки 1,2м.
  • Установка реек длиной 0,6 м. Они крепятся параллельно несущим профилям через каждые 1,2 м.

Важно! Ячейки обрешетки должны иметь форму идеального квадрата 60 х 60 см. Даже небольшие погрешности в их размерах могут привести к тому, что модули потока не будут вписываться в них: не будут влезать или просто будут выпадать.

  • Монтаж светильников. После завершения установки каркаса размещаются светильники. Если это растровые или модульные типы светильников, их можно расположить в произвольном порядке вместо модулей.

Совет: в местах установки светильников на обрешетку следует установить дополнительный подвес.

Типы светильников под модули:

  1. Растровые: представляют собой самостоятельный модуль 60х60 см.
  2. Накладные.
  3. Люминесцентные.
  4. Светодиодные.
  5. Точечные.
  • Монтаж модулей. Это завершающий этап монтажа подвесного потолка своими руками. Закладка модулей должна начинаться от центра помещения. Такое размещение плит объясняется тем, что по краям должны располагаться плиты, которые, возможно, придется подрезать.

Модуль под углом вводят в пространство обрешетки и осторожно, стараясь не повредить, опускают на рейки ячейки.

Совет: опытные мастера рекомендуют не торопиться сразу укладывать потолочные плиты, а оставить каркас в готовом виде на несколько дней. Под действием силы тяжести подвесы могут несколько сместиться и потребуют корректировки.

Дополнительные рекомендации

  1. Устанавливать модули нужно только в конце всех строительно-ремонтных работ.
  2. Температура в рабочем помещении должна быть от 15 до 30°C, а влажность воздуха не более 70 %.
  3. Красить плиты при необходимости нужно до начала их закладки в обрешетку.
  4. Во время установки модулей желательно пользоваться перчатками. Плиты очень маркие, на них могут оставаться следы.
  5. При монтаже нужно учитывать хрупкость плит.

Следуя перечисленным советам, смонтировать потолок типа Armstrong своими руками не составит большого труда, а неоспоримые преимущества делают его достойным конкурентом в списке подвесных фальшпотолков.

Установка подвесного потолка армстронг своими руками

Если в помещении нужно в кратчайшие сроки смонтировать потолок и при этом сэкономить в цене, то отличным вариантом будет подвесная система. Например, потолки из плит Армстронг, которые пользуются популярностью ввиду простоты в установке и существующей возможности использования их для любого интерьера. Они были придуманы в то время, когда потребовалось провести отделку офисных помещений с учетом презентабельности и доступности с точки зрения финансовых затрат. Американская компания «Армстронг» нашла выход и предложила использовать в отделке совершенно новую систему – навесной потолок такого плана.

Кроме вышеперечисленных достоинств важным моментом является то, что при необходимости конструкцию можно разобрать и собрать снова, если какая-то часть ее требует замены. Такой функциональностью не обладают обычные натяжные потолки. Выполнить монтаж подвесного потолка армстронг можно своими руками. Главное, правильно рассчитать материалы, и установить каркас.

Особенности и устройство потолка армстронг

Выпускаемые в богатой цветовой гамме, плиты армстронг позволяют создать уникальное решение, которое станет объектом пристального внимания в комнате.

Легкость потолков армстронг не является препятствием к удержанию ими собственного веса и встроенного оборудования. Дополнительную прочность придают алюминиевые сплавы, используемые при изготовлении металлических профилей. Пространство между основной поверхностью и плитами дает возможность монтажа коммуникационных систем. Уникальны такие потолки тем, что их устройство основано на применении специальных креплений, используемых только в таких типах потолочных покрытий. По внешнему виду оно напоминает пару спиц с пружинами. Именно они дают возможность регулирования необходимой высоты. Система профилей крепится к основному потолку на специальные подвесы. Из них образуются ячейки квадратной или прямоугольной формы, куда впоследствии вставляются элементы освещения и сами плиты.

Профили бывают несущими (направляющими). В связи с легкостью конструкции направляющие можно устанавливать на расстоянии 120 см друг от друга. Монтаж подвесов осуществляется по заранее нанесенной разметке через 50 см. Направляющие навешивают на крючки, расположенные в нижней части подвесов.

Преимущества и недостатки потолков армстронг

Как и любой другой материал, данный тип потолочного покрытия имеет положительные и отрицательные стороны.

К плюсам армстронга относятся:

  • Быстрая установка. Квалифицированная бригада строителей за один рабочий день может собрать порядка 200 квадратных метров такого потолка.
  • Нет необходимости предварительно подготавливать черновой потолок.  Система крепится к любой поверхности.
  • Легкость. Максимальный вес одного из элементов составляет не более 0,5 кг.
  • Простота установки. Еще на стадии изготовления детали подбираются друг к другу. Во время монтажа корректировки требуют только более крупные элементы.
  • Высокая звуко- и теплоизоляция. Наполнители армстронговых панелей увеличивают данные свойства на 20%.
  • Бюджетная стоимость. Цена за 1 квадратный метр такого потолка обойдется не дороже 7 долларов.
  • Эстетические качества позволяют визуально исправить огрехи потолочной поверхности, а также скрывают системы вентиляции и электричества.
  • Устойчивость к горению. В основу каркаса входят негорючие материалы.

Однако, выбирая такие потолки, необходимо учитывать и их недостатки. Они направлены на ограничение сферы применения армстронга.

Сюда относятся:

  • Визуальное снижение потолочной поверхности.  Лучше такие подвесные потолки монтировать в высоких комнатах, поскольку конструкция уменьшает высоту помещения на 20-25 см.
  • Низкая устойчивость к влаге. Наполнитель, в состав которого входят минеральные волокна, плохо переносит высокую влажность. Поэтому потолки армстронг не пригодны для помещений, где потолок часто протекает, а также в ванных комнатах и кухнях.
  • Небольшой выбор дизайна. Но этот недостаток можно компенсировать за счет возможности покраски плит или декора их различными элементами.
  • Невозможно установить подвесной потолок армстронг в комнатах круглой или овальной формы.
  • Низкая прочность. В связи с тем, что плитки могут ломаться, обращение с ними должно быть аккуратным.

Как рассчитать армстронг

Определение периметра монтируемого потолка необходимо для:

  • Гармоничного включения его в ремонтируемое помещение.
  • Определения количества материалов, которые нужно купить.

Чтобы рассчитать периметр, нужно замерить стены и округлить до числа, кратного 3. Углы можно обойти при помощи профиля, который является податливым, легко сгибается и разгибается при необходимости.

Несколько внимательней стоит подойти к расчету решетки. Строители не советуют проводить обрезку плит на 50%. Поэтому во внимание берется величина кратная 3 м. Тем не менее если ситуация складывается таким образом, что небольших элементов не избежать, то включать их в каркас следует непосредственно в местах примыкания потолка к стенам. Строгий вид потолка при таком монтаже будет нарушен, но общей картины не испортит.

Если предполагается встраиваемая конструкция соответствующая размерам одной плиты, то количество покрытия на эту величину уменьшается. Включение в потолок мелких светодиодов, небольших вентиляционных решеток не влияет на расчет, поскольку для таких элементов в плите вырезаются отверстия.

Чтобы проще было произвести самостоятельный расчет необходимого количества материалов, можно воспользоваться онлайн-калькуляторами, предназначенными для этих целей.

Готовимся к установке

Монтаж подвесного потолка армстронг начинается с подготовки. Она проходит в несколько этапов:

  1. Сначала убираются под потолок все коммуникации и торчащие электрические провода.
  2. Заранее предусматриваются и размечаются места, куда будут монтированы элементы освещения и вентиляции.
  3. Затем наносится разметка на стены, по которой впоследствии собираем каркас.

Нанесение разметки имеет свои особенности:

  • Прежде всего, должна быть определена самая низкая точка потолочной поверхности. Потолки в домах и квартирах не всегда могут порадовать хозяев идеальной ровностью, поэтому этот момент является одним из важнейших в работе.
  • Строительным уровнем размечается положение горизонтальной линии вдоль стен. Потолочная поверхность от ближайшего крепления находится на расстоянии от 10 до 20 см. Чтобы проведенная линия была идеально ровной, можно воспользоваться гидравлическим уровнем. С его помощью ставятся контрольные точки на стены. Соединить точки поможет шнур с краской. Если подобные инструменты отсутствуют, стоит воспользоваться обычной ровной рейкой.
  • После нанесения боковых разметок, определяется центр потолка. Для этого боковые стороны соединяются линиями между собой. Точка, где они пересекутся, станет центром потолка. От центральной точки проводятся две полосы, параллельные боковым стенам комнаты. То есть, потолок становится разделенным на четыре части.

Если разметку нанести правильно, то получится со 100%-й точностью определить места фиксации креплений. В каждую сторону от выведенных в центре комнаты линий делают отступы по 300 мм. Остальная часть потолочной поверхности должна быть расчерчена полосами на расстоянии 600 мм друг от друга. Это как раз та величина, которая составляет размер решетки будущего каркаса.

Монтаж потолка армстронг

Пошаговая сборка потолка армстронг включает следующие этапы:

  1. Крепление пристенного профиля. Они фиксируются к стенам на расстоянии 50 см друг от друга. В качестве фиксаторов могут быть использованы шурупы, гвозди или дюбели в зависимости от стенового покрытия.
  2. После крепления пристенных профилей, необходимо измерить величину основного профиля и отрезать необходимое количество полос.

Важный момент! Иногда возникает необходимость подрезания крайних плит. Поэтому предварительный расчет должен учитывать данную особенность при монтаже потолка из плит армстронг. Главное, чтобы такие участки попали на края комнаты.

  1. Далее по заранее отмеченным линиям крепятся направляющие профили. И уже по этим линиям на расстоянии 60 см устанавливаются подвесы для потолка армстронг.
  2. На подвесы навешиваются несущие профили, которые ранее были разрезаны на куски нужной длины. Их края заводятся в пристенный профиль, установленный на первом этапе.
  3. Из поперечных профилей 120 см длиной делается сетка (основу ее составляют прямоугольники со сторонами 120 и 60 см).
  4. Из коротких поперечных профилей (60 см) монтируется сетка с квадратными ячейками (со сторонами 60 см).

Технология креплений одинакова – выступающая часть профиля заводится в вырез на направляющих.

  1. Каждое крепление должно быть надежно зафиксировано к основной конструкции, а подвесы установлены таким образом, чтобы вся поверхность потолка расположилась в одной плоскости.
  2. Полученные квадратные ячейки заполняются плитами. Чтобы их собрать в единое целое, нужно каждую плитку расположить боком и осторожно ввести в ячейку. Руки при этом должны быть абсолютно чистыми, иначе на поверхности плит останутся пятна.
  3. При необходимости, плиты можно легко разрезать обычным канцелярским или строительным ножом по ровной лини при помощи уровня или деревянной рейки.

Таким образом, установка навесного потолка армстронг кажется сложной лишь на первый взгляд. При правильном предварительном расчете материалов и периметра, а также качественном проведении монтажных работ, не составит труда самостоятельно преобразить комнату таким видом потолочного покрытия.

Видео инструкция как монтировать Армстронг

4 021

Монтаж подвесного потолка Армстронг в Москве: цена за м2

У вас будет свой личный кабинет!

Где можно удаленно контролировать весь процесс отделочных работ.

Монтаж подвесного потолка типа Армстронг позволяет не только устранить дефекты потолочного основания и неровности перекрытия, но и привнести в интерьер помещения новизны и элегантности. Для данной потолочной системы характерна надежность и долговечность. Ей не страшна влажность, прямые солнечные лучи и вибрационные нагрузки. Этот потолок дополнит интерьер как современной квартиры в новостройке, так и строгого офисного помещения. К тому же расценки на его установку более чем доступны.

Однако важно учесть, что устанавливать подвесную конструкцию данного типа должны опытные специалисты. К ним можно отнести мастеров компании «Петрович», которые выполнят устройство потолка Армстронг, используя при этом профильное оборудование и специализированные материалы, что позволяет создать презентабельное покрытие в кратчайшие сроки.

Преимущества этих потолков

Эту потолочную конструкцию выбирают ввиду ее многочисленных достоинств, к которым можно отнести:

  1. Отсутствие необходимости в отделке. Благодаря множеству вариантов оформления декоративных панелей, такой потолок будет идеально гармонировать с любым интерьером и при этом не нуждаться в облицовке.
  2. Простота проведения ремонтных операций. Так как плиты конструкции независимы друг от друга, частичный ремонт потолочного покрытия выполнить довольно просто.
  3. Звуко и теплоизоляция. Благодаря установке подвесного потока можно решить сразу две проблемы: избавиться от посторонних звуков и избежать утечки тепла.
  4. Возможность скрытия коммуникаций. Под декоративными панелями легко спрятать проводку, которая портит общее впечатление об интерьере.
  5. Широкий ассортимент декоративных панелей. Облицовочные плиты могут иметь перфорированную, гладкую и любую другую поверхность.

Определится с выбором панелей их параметрами и свойствами перед монтажом потолочного основания, помогут специалисты, позволив подобрать самый оптимальный вариант.

Этапы работ

Устройство подразделяется на следующие этапы:

  • по периметру комнаты проводится монтаж угловых профилей;
  • к ним крепят подвесы, затем по заданному уровню устанавливают направляющие профильные конструкции;
  • далее, монтируют каркас и укладывают декоративные панели, а также инсталлируют вентиляционные решетки и осветительные приборы.

По окончании работ объект сдается заказчику.

Расценки за работы

Наименование работЕд. изм.Цена
1Монтаж подвесного потолка типа «Армстронг»м2от 737р.

Итоговая цена будет зависеть от площади помещения, типа декоративных плит, метода укладкии дополнительных услуг. Точную стоимость озвучит мастер после выезда на объект и составления расходной сметы.

Обращаем внимание наших клиентов на то, что все данные опубликованные на сайте носят информационный характер и не имеют ничего общего с публичной офертой.
Информация, касающаяся материалов, цен (стоимость зависит от объема работ, их сложности используемых материалов, сроков ремонта и прочих факторов), условий предоставления услуг и их особенностей, приведена в качестве справки и не является предметом договора публичной оферты, которая определяется положениями Ст. 437(2) ГКР.
Чтобы получить подробную информацию о стоимости оказываемых услуг, следует обратиться к менеджеру сайта, используя форму связи либо позвонить по телефону +7 (495) 928-72-70

Подвесной потолок армстронг, виды, монтаж

Недостаточное качество ремонтных работ и ряд других причин может привести к тому, что потолок жилища будет не до конца ровным. Это очень частая проблема, из-за которой нарушается внешний вид помещения. А последующее выравнивание является довольно трудной задачей. В таких ситуациях поможет подвесной потолок Армстронг. Он устанавливается под основным, скрывая его дефекты.

Компания Армстронг давно зарекомендовала себя на рынке в качестве производителя потолочных систем. Они ориентированы как на бытовые, так и на дизайнерские решения. Чаще всего для производства потолочных плит компания Армстронг использует минеральное волокно. Этот материал полностью безвреден для организма человека. По этой причине его можно использовать в жилых помещениях и на производстве. Продукция компании отличается европейским качеством при довольно низкой цене.

Подвесной потолок армстронг

Еще выпускаются плиты из жестких материалов. Бывают металлические, стеклянные, с зеркальной поверхностью или рисунком. В зависимости от вариации различается и процесс монтажа потолочных плит.

к оглавлению ↑

Назначение и преимущества подвесного потолка

Главной функцией подвесного потолка Армстронг является сокрытие под ним различного рода дефектов и неровностей. Помимо этого они являются хорошим украшением. Панели обладают красивым внешним видом и дизайном, поэтому удачно встроятся в интерьер помещения. Богатство расцветок, возможность встраивания в них элементов освещения — все это преимущества использования подвесных систем в качестве украшения.

Подвесной потолок армстронг в встроенным освещением

А из-за специфики установки за потолочными плитами можно спрятать средства коммуникации. Это является довольно удачным решением, поскольку не придется маскировать проводку в плинтусах или в стенах.

Еще стоит упомянуть свойства потолочных панелей. Они являются отличным способом звукоизоляции. Их установка спасет от шумных соседей с верхних этажей.

к оглавлению ↑

Недостатки

Но и недостатки у подвесных систем также имеются, которые стоит брать в расчет. Главным из них является сложность монтажа. Для него требуется тщательная подготовка и наличие всего необходимого инструмента. Еще можно выделить тот факт, что подвесной потолок Армстронг выпускается в виде панелей. По этой причине при помощи него трудно осуществить непрямую конфигурацию верха помещения.

Устройство подвесного потолка Армстронг

Подвесной потолок создается из многосоставного каркаса, на который и устанавливаются сами плиты. Данная конструкция является очень надежной и прослужит длительный срок.

Каркас создается из множества металлических профилей, продольных и поперечных. К потолку он присоединяется при помощи крепежного узла и подвеса, который состоит из крючка и штанги.

Устройство подвесного потолка Армстронг

Наиболее массивные и крепкие элементы металлического профиля стоят по бокам конструкции, образуя прямоугольник. Остальные же балки размещаются на нем в соответствии с будущим количеством плит. В его состав входит несущий профиль 3700 мм, периментальный 3000 мм (требуется если нужно установить подрезанные плиты), продольный 1200 мм и поперечный 600 мм. В итоге это все образует каркас для подвесной системы.

Монтаж подвесного потолка армстронг

Панели подвесного потолка Армстронг чаще всего производятся квадратные, с размерами 600х600 мм. Не всегда на весь потолок может уместиться исключительно равные плиты. По этой причине их можно подрезать, не нарушая общую надежность.

Плиты из минерального волокна делятся при помощи монтажного ножа или его аналогов. Резать их достаточно легко. С жесткими материалами дела обстоят труднее. Например, чтобы разрезать потолочную плиту из стекла понадобится инструмент с алмазным основанием.

При необходимости плиты подвесного потолка можно подрезать

Само устройство подвесной системы Армстронг предельно простое. А ее главным преимуществом принято считать возможность установки на потолок с дефектами. Различные неровности, сколы, обветшалая краска — все это не помеха подвесной системы. Ведь ее панели устанавливаются не напрямую к потолку, а крепятся к заранее вмонтированному каркасу. А благодаря своей надежности конструкция прослужит достаточно много лет.

к оглавлению ↑

Крепление

Подвесная система встраивается при помощи подвески. Для этого предназначена система из множества крепежных узлов, которые расположены в базовом потолке, а также крючков на самой конструкции. Можно регулировать длину подвески. Благодаря этому получится изменить итоговую высоту подвесного потолка Армстронг.

Элементы подвески крепятся к несущим металлопрофилям каркаса. Шаг их установки, согласно стандартам, составляет 1,2 метра. Есть еще одно условие: узлы подвески не должны находится от стен дальше чем на 45 см. Но оно не всегда осуществимо. По этой причине возможно расположение узлов подвески по длине помещения по принципу шахматных фигур. В итоге они будут при установке сдвигаться туда и обратно.

Крепление подвесного потолка Армстронг

В некоторых местах на продольном и поперечном профиле предусмотрено расположение дополнительных крепежных узлов. Они используются для поддержания сосредоточенных грузов.

к оглавлению ↑

Установка подвесных систем

Весь процесс установки можно разделить на четыре главных части: предварительный расчет, подготовка помещения, монтаж каркаса и сама сборка потолочной системы. Со всем вполне возможно справиться самостоятельно, не прибегая к помощи специалистов. Но весь процесс размещения подвесного потолка Армстронг займет определенное количество времени и потребует множества специальных инструментов, а также навыков.

Расчет

Одним из первых предварительных действий является расчет подвесного потолка Армстронг. При этом очень важна точность измерения. Небольшие отклонения в большую сторону не критичны, материал можно всегда подрезать. Однако если расчетные размеры получатся меньше реальных, то объема плит не хватит чтобы занять все пространство потолка. В таком случае установка подвесной системы потеряет какой-либо смысл.

Измерения нужно проводить в самих стыках стенах. В итоге должны получиться показатели длины и ширины. Дальше уже идут расчеты. Нужно вычислить необходимое число плит, при учете их размеров и формы. Например, комната имеет размеры 3х4 м. По ширине потребуется пять плит (5х0.6 м), а по длине — шесть целых и одна подрезанная (6х0.6+0.4 м). Дальше остается выяснить их общее количество. Для потолка с длиной 4 метра, а шириной 3 потребуется 35 целых плит, 5 из которых придется подрезать на 20 см.

Расчет подвесного потолка Армстронг

Вместе с количеством подвесных панелей следует просчитать размеры каркаса для их установки. В нем должно находится столько же ячеек металлопрофиля, сколько и расчетное число плит. Для комнат с соотношением сторон 3х4 потребуется на квадратный метр потолка: 80 см несущего и поперечного профиля, 160 см продольного и 50 см периментального, а также 0,6 единиц подвеса. При несостыковках в размерах следует брать в расчет большие чем нужно цифры.

Подготовка инструментов и помещения

После того как все расчеты проведены, а потолочные плиты и материалы для каркаса были заказаны можно приступать ко второй стадии. Теперь нужно подготовить все необходимые инструменты и вычистить помещение. Комната, в которой будет установлена подвесная система Армстронг, должна быть свободной. Из нее необходимо вынести всю мебель и остальные вещи, которые будут мешать монтажу. Ведь при сборке каркас займет большую часть пола.

Список необходимых инструментов:

  • Перфоратор. Он будет использоваться с целью проделывания отверстий в стенах и в потолке под крепежные узлы. Применим для бетонных или каменных стен. Если они деревянные, то на замену перфоратору можно использовать дрель или мощный шуруповерт.
  • Уровень. Используется для определения угла наклона или ровности поверхности. Оптимальным вариантом будет лазерный уровень, он отличается большей точностью. Но подойдет также и классический вариант, с пузырьком воздуха. Рекомендуется чтобы такой уровень по длине превышал один метр.
  • Отвертка под крест. Она потребуется для вкручивания саморезов во время сборки и установки каркаса из металлических профилей.
  • Молоток. Он поможет при выравнивании металлопрофилей в каркасе или их закреплении в деревянных стенах.
  • Карандаш строительный. При его помощи на стенах и потолке можно будет делать необходимые засечки.
  • Рулетка. Применяется для измерения размеров комнаты и во время отрезания плит или металлических профилей
  • Пассатижи. На их замену можно взять обычные плоскогубцы.

Инструменты для монтажа подвесного потолка армстронг

В процессе монтажа также будут нужны различные соединительные элементы: саморезы, дюбеля, гвозди и так далее. Еще могут потребоваться дополнительные инструменты. Но выше список из семи самых необходимых.

Монтаж каркаса

После окончания подготовительного этапа можно приступать к непосредственно установке каркаса в потолок. Основное действие должно начинаться с монтажа периметра. Для отметки его высоты, согласно стандартам строительства, рекомендуется использовать лазерный или классический уровень. При этом его длина должна превышать метр. Но разметку уровнем можно заменить нестандартным способом. Высоту периметра возможно отбить наоборот. То есть сначала обозначить уровень пола, нанести в углах отметки вертикальных размеров. А после отбить контур намеленным шнуром. Но для такого метода потребуется три человека, однако он значительно быстрее.

Разметка для установки потолка армстронг

Следующим шагом будет обрезание периментального профиля до необходимых размеров. После его можно начинать крепить к стенам. Саморезы при этом закручиваются в заранее установленные дюбеля. Такой метод подходит для бетонных и кирпичных стен. Если подвесной потолок не планируется особенно тяжелым, без множества сосредоточенных грузов, то в деревянные его можно закрепить при помощи гвоздей. Это будет быстрее, однако вся конструкция становится трудноразборной.

Узлы подвески каркаса потолка

После того как на потолке нанесены необходимые отметки вместе с перфорацией отверстий, можно приступать к подготовке несущего профиля 3700 мм. Его необходимо подрезать до необходимого размера, полученного на этапе расчетов. Далее на полу его следует объединить в планки нужной длины. А после уложить конструкцию в периметр.

Монтаж несущих реек

Когда эти действия закончены можно переходить к следующему этапу. Теперь несущие профили следует выдвинуть по их длине и разместить на них необходимое количество подвесных элементов. Шаг установки составляет 1,2 метра. Для большей надежности каждый несущий металлопрофиль при помощи сильно натянутого шнура или веревки выровнять по провисанию.

Установка поперечных реек

Завершающим этапом установки каркаса потолка Армстронг является монтаж продольных и поперечных профилей. Но предварительно нужно обрезать элементы в необходимый размер. Существует две схемы установки: параллельная и крестовая. Первая проще в исполнении, но менее надежна. Вторую же разместить в каркасе будет более трудной задачей. Но крестовая схема монтажа продольных и поперечных профилей обеспечивает большую надежность. По этой причине ее применяют для мест с дополнительной нагрузкой, с утеплителем или там, где проходят коммуникации. По расходу материалов параллельная и крестовая схемы практически идентичные.

Готовый каркас подвесного потолка Армстронг

Все этапы монтажа следует проводить максимально грамотно и качественно. Ошибки в процессе могут привести к ненадежности подвесной системы и скорому выходу ее из строя. В некоторых ситуациях каркас может стать опасным для людей, которые находятся в комнате. Ведь если он упадет, то возможны травмы.

После монтажа остается подвести проводку и различные коммуникации где надо. Систему расположения стоит продумать заранее. Она будет зависеть от количества сосредоточенных грузов и встраиваемых элементов.

Монтаж светильников

Сборка

После этих действий каркас надежно закреплен в базовом потолке. Теперь можно переходить к завершающему этапу — конечной сборке потолка. В первую очередь нужно подрезать панели. А уже после их размещать.

Панели или сосредоточенные блоки следует под углом завести за каркас, а после установить в профильную ячейку. Теперь они будут держаться надежно.

Установка панелей потолка армстронг

Начинать следует с размещения в ячейках каркаса сосредоточенных блоков, а также подсоединения к ним средств коммуникации. После их размещения можно переходить к светильникам. Они тоже должны быть подключены к электропроводке. Последними элементами станут сами потолочные панели.

Если плита встала каким-либо образом криво, например, наискось, то ее следует выровнять. Очень важно не давить на нее сверху, а именно снизу подталкивать в нижних углах. Таким образом получится расставить плиты по ячейкам каркаса максимально ровно. Благодаря этому подвесной потолок будет смотреться эстетически красиво.

Слова известного прораба:

Всю установку подвесного потолка, от замеров и до сборки, возможно совершить самостоятельно. При правильном подходе не потребуется помощь мастеров. В этом деле важна тщательность. Ошибки в расчетах могут привести к тому, что материалов панелей или металлического профиля вместе с креплениями не хватит. А некачественная установка и сборка отрицательно повлияет на срок службы. Однако полное следование инструкциям и стандартам строительство позволит установить подвесной потолок максимально грамотно.

к оглавлению ↑

Встраиваемые элементы

Структура каркаса подвесной системы Армстронг такова, что в нее возможно установить не только потолочные плиты. Различное оборудование для системы выполняется в квадратной форме, при габаритах 600х600 мм.

Наиболее популярными из встраиваемых в потолок элементов являются светильники. Растровые представляют собой обрешеченные панели, внутри которых находится несколько ламп. Еще выпускаются плафонные вариации светильников. Они имеют более стандартный вид. Такая модель состоит из панели с патроном, а защищает его плафон.

Установка светильника в потолок армстронг

Для подвесного потолка кухни будет актуальна встраиваемая вентиляционная панель. Преимуществом ее размещения будет тот факт, что все коммуникацию и систему отвода можно скрыть за панелями. Также существуют блоки кондиционирования для потолочных систем. Помимо представленных выше вариаций оборудования существует множество других.

Вентиляционная панель для потолка Армстронг

Все встраиваемые элементы оказывают дополнительную нагрузку на подвесной потолок Армстронг. По этой причине не рекомендуется их устанавливать к деревянным стенам, на которые каркас закреплен гвоздями. Для большей устойчивости подвесной системы с оборудованием используют дополнительные крепления. На остальных металлических профилях размещают подвеску, которая после крепится в заготовленные узлы на потолке.

к оглавлению ↑

Варианты размещения

Важной особенностью подвесной системы Армстронг является его блочная система. Не обязательно размещать только ряд панелей из минерального волокна. К нему можно добавить светильники, кондиционеры, вентиляционные решетки и другое оборудование. Это увеличит общую практичность установки подвесной системы.

Вентиляционная решетка для подвесного потолка

А можно и добавить ей внешней красоты и дизайна. Тут уже очень большой простор для улучшения. С обычными панелями в ячейках каркаса можно разместить металлические или зеркальные. Функциональности это потолку не добавит, однако преобразит его внешний вид. Существуют специальные панели, на которых нанесены рисунки. Их делают не только из металла и ПВХ, но и из стекла. Подобные решения по цене выйдут дороже, однако и смотреться будут интереснее.

Build Basic Подвесной потолок

Автор Timothy Chapel

Установить подвесной потолок в подвале может любой человек. Однако во многих подвалах (особенно старых) высота над уровнем моря ниже, чем в подвалах, построенных сегодня. Воздуховоды, опорные балки или трубопроводы могут свисать с балок пола, выше которых может быть ограничено пространство для головы. Также они могут вызвать затруднения при установке при установке натяжного потолка.

Одним из самых больших преимуществ установки подвесного потолка в подвале является то, что высоту потолка можно регулировать, чтобы избежать препятствий, таких как воздуховоды и трубопроводы, так что потолок может быть плоским и ровным.

Однако, если установка плоского и ровного потолка невозможна, есть способ сохранить максимальную высоту потолка в большей части подвала, а затем скрыть любые препятствия под потолком, построив вертикальный подвесной потолок.

Компания

Strictly Ceilings установила тысячи вертикальных перепадов потолка в подвалах. Вы можете узнать, как создавать эти капли, воспользовавшись нашим 20-летним опытом. Вот несколько пошаговых инструкций о том, как установить основной вертикальный подвесной потолок из материалов.

Шаг 1 Определение точки начала перепада потолка

Лучше всего оценить высоту подвального потолка перед началом установки. Обойдите комнату и измерьте расстояние до нижней точки препятствия. Решите, какая максимальная высота будет в самой низкой точке обрыва и какая максимальная высота будет в верхней части потолка.

Также лучше всего располагать потолок с учетом расположения вертикальных перепадов.

Определите, где может возникнуть потенциальный перепад высот, и отцентрируйте решетку потолка на основе расположения вертикальных перепадов.

Убедитесь, что вы установили всю решетку подвесного потолка на максимальную высоту в основных частях комнаты, прежде чем строить какие-либо вертикальные перепады.

Шаг 2 Определение высоты перепада потолка

После того, как основная сетка установлена ​​на верхних частях потолка, определите высоту падения.Вы уже определили, какое препятствие является самым низким. Допустим, это воздуховод, а высота от пола до воздуховода 7 футов 1 дюйм.

Стандартная решетка для подвесного потолка имеет высоту 1 ½ дюйма, поэтому, если вы хотите установить потолочную решетку под воздуховодом, вы должны быть как минимум на 2 дюйма ниже самого низкого препятствия, будь то воздуховод, балка или труба. 2 дюйма обеспечат минимальный зазор для установки плитки, однако чем больше зазора вы позволите, тем проще будет установить потолочную плитку.

Измерьте расстояние от высоты потолка до нижней части препятствия и добавьте 2 дюйма зазора.Это будет общая высота капли.

Измерьте и отрежьте угол стены и согните его под углом 90 градусов. Установите его так, чтобы он находился на указанной вами высоте. Если вертикальный перепад проходит по всей длине комнаты, сделайте это для обоих концов комнаты.

Шаг 3 Установка верхнего уголка

После того, как вы определили высоту вертикального перепада, определите точку, в которой падение начнет свое нисходящее направление.

Допустим, вы снова строите каплю вокруг воздуховода.Мы допускаем минимум 2 дюйма на дне воздуховода по высоте. Хотя мы хотим оставить минимум 3 ». Это позволит вам создать вертикальный перепад и позже установить зажимы на задней части потолочной плитки, чтобы удерживать их на месте. http://www.strictlyceilings.com/P/127/StrictlyCeilingsPiranhaHoldDownClips10pk

Сохраняя расстояние не менее 3 дюймов от препятствия, установите кусок стенового карниза вверх дном на верхнюю часть потолочной решетки, которую вы уже установили.

Приклепайте молдинг стены к поперечным тройникам и основным направляющим во всех точках верхней части потолочной решетки. Измерьте расстояние от ближайшей поперечины в каждом месте, чтобы она оставалась ровной.

Если настенный уголок заканчивается проемом в потолочной решетке, а не на поперечной тройнике, разрежьте его по центру поперечной тройника и приклейте к нему следующий кусок. Таким образом вы сможете приклепать обе части к одной футболке.

Шаг 4 Установка вертикальных тройников в верхний уголок

Затем вам нужно установить все вертикальные тройники в верхний уголок, чтобы можно было установить нижний уголок.

Измерьте высоту перепада высот и вычтите ”. Это будет длина вертикальных тройников, которые вы будете устанавливать.

Отмерьте и отрежьте все вертикальные тройники и установите их на верхний уголок, совместив их с поперечными тройниками в верхней части потолочной решетки.

Приклепайте каждую поперечную тройку к верхнему уголку.

Шаг 5 Установка нижнего уголка

После того, как все вертикальные тройники были установлены в верхний уголок, нижний уголок готов к установке.Установите лазер или проведите веревочную линию в нижней части уголка стены, чтобы вы могли держать нижний угол на уровне.

Вы снова будете использовать кусок карниза. Поместите один конец уголка в настенный уголок под углом 90 градусов, который вы прикрепили к стене ранее, и поместите его напротив одного из вертикальных тройников примерно на down дюйма вниз по капле.

Установите зажим на угловой и вертикальный тройник, чтобы удерживать его на месте. Вставьте заклепку конец настенного уголка в деталь под углом 90 градусов. Затем, используя скоростной угольник, отрегулируйте вертикальный тройник так, чтобы он располагался по отвесу, и убедившись, что нижний угол находится на уровне лазерной линии или установленной струны, заклепайте угол к вертикальному тройнику.

Повторите эту же процедуру до конца вниз.

Шаг 6 Установка нижней части решетки подвесного потолка

После создания вертикального перепада можно завершить нижнюю часть решетки подвесного потолка.

Вот вам пара советов:

Перед тем, как приклепать поперечные тройники к нижнему уголку, протяните шнур на нижнем уголке, чтобы он оставался прямым.

  • При построении сетки может потребоваться установка потолочной плитки в тесноте.В эти плитки не будет устанавливаться светильник, так как там нет зазора, и их будет легче установить сейчас.
  • При необходимости используйте поперечные распорки для усиления решетки нижнего потолка.
  • Сохраняйте квадратную решетку подвесного потолка.

Шаг 7 Установка потолочной плитки в вертикальный перепад

Всегда устанавливайте вертикальные потолочные плитки в нишу перед установкой любой другой плитки. Единственным исключением из этого правила является то, что потолочную плитку будет очень сложно установить в определенной области, а затем устанавливайте ее одновременно с установкой сетки.

Установите вертикальные потолочные плитки и затем поместите 1 или 2 зажима на тыльную сторону потолочных плит, чтобы удерживать их на месте. Вот ссылка, по которой вы можете приобрести эти специальные клипы: http://www.strictlyceilings.com/P/127/StrictlyCeilingsPiranhaHoldDownClips10pk

После того, как вертикальные потолочные плитки уложены, вы можете установить все оставшиеся плитки.

Посмотрите наше видео, чтобы увидеть каждый этап создания основных подвесных потолков. Вы также получите профессиональные советы, которые помогут вам в вашем проекте.

Чтобы потолок выглядел более профессионально, ознакомьтесь с «Как построить современный подвесной потолок вокруг воздуховодов или труб»

Удачи с установкой вертикальных капель! –Тим

Как рассчитать количество материала на калькуляторе потолка

Сегодня натяжные потолки - это простой и удобный способ оформления жилых помещений. материалы, из которых они изготовлены, позволяют обеспечить частичную звукоизоляцию, вентиляцию, а также пожарную безопасность.Расчет подвесного потолка в комнате правильной геометрической формы произвести несложно. Для этого нужно знать только применимые в данном случае коэффициенты для используемых предметов. Провести быстрый расчет подвесной системы потолка поможет онлайн-калькулятор, для этого нужно только учесть площадь пола.

Для расчета натяжного потолка Армстронг необходимо:

  • направляющие 3700 мм, 1200 мм, 600 мм;
  • потолочная плитка 600 мм × 600 мм;
  • подвески.
  1. Рассчитайте крепления подвесного потолка с учетом пятикратной расчетной нагрузки. Допустимый прогиб не должен превышать 1/250 полёта. Также учтите, что между основанием и подвесными потолками должно быть место для естественной вентиляции, конструкция должна позволять уход за электрооборудованием и обеспечивать доступ к скрытым коммуникациям. Одним из самых популярных вариантов считается кассетный потолок, который состоит из пластин, укладывающихся в монтажную раму. Стандартные размеры элементов - 600 × 600, 600 × 100, 1200 × 1200 и 1200 × 600 мм.
  2. Обмерьте комнату. Следуйте чертежу потолка, он соответствует полученным размерам. Самое лучшее, потолок - это максимально возможное количество целых закрытых пластин, и только элементы данных вырезаются и при необходимости ставятся на менее видное место. Но учтите, что настенные плиты имеют определенные ограничения. Минимальная ширина 300 мм. Если длина направляющей 3,7 м и 0,6 м, то применяют коэффициент 0,84 на 1 м потолка 2 . по - 1,2 она составила 1,68 на 1 м 2 .угол длиной 3 м следует брать с учетом коэффициента 0,5 на 1 м 2 , применять такой же коэффициент для подвесов.
  3. Сделайте расчет количества панелей Armstrong и аналогичных панелей, используя чертеж потолка. Для комнаты прямоугольной формы, размер которой 3х5 м, так это будет. Вычислите периметр (3 + 5) × 2 = 16 м, площадь будет 3 × 5 = 15 м 2 . С учетом факторов, длина основных направляющих 3,7 м потребуется: 15 × 0,84 = 12,6 м, направляющих 1,2 м - 15 × 1,68 = 25,2 м, направляющих 0,6 м - 12,6 мес.Фактически для длины направляющей нужно покупать 4 шт., 1200 мм - 18 шт., А 600 мм - 26 шт. Определите количество целых пластин по чертежу, затем пластин с обрезкой. По результатам общее количество тарелок равно 42 штукам.
  4. Расчет углового профиля. Этот этап самый важный. Рассчитать проще всего по периметру. В этом случае вам понадобится профиль 16 м. Его стандартная длина составляет 4 м, поэтому потребуется: 16: 4 = 4 шт. Направляющие находятся в пакетах, их количество зависит от длины.например 3700 мм - пачка 25 шт .; 600 мм - на 75 шт. Обвязка длиной 3000 мм - 30 шт. Однако в розницу все предметы можно приобрести по отдельности.

Онлайн калькулятор для расчета потолка Армстронг и аналог

Подрядчик Монтаж систем подвесных потолков

1 Подрядчик Монтажные системы подвесных потолков Prelude Ceiling Suspension System Предпочтительный выбор профессионального установщика. Средние рабочие характеристики. Грузоподъемность до 12.6 фунтов / погонный фут или на 4 пролета. Соответствует всем строительным нормам и правилам для нежилого строительства. Горячеоцинкованная нержавеющая сталь. Прочная конструкция с двойным полотном. Простая установка Поперечные тройники на выбор: вставные или вставные. Требуется только зазор 2-1 / 2 дюйма. Соответствие спецификациям Отвечает требованиям к сейсмическим характеристикам для использования в большинстве сейсмических зон. * * Только врезание в торце. Компоненты Prelude Основные балки 12 x 1-11 / 16 "x 15/16" Толщина металла 0,013 дюйма) Цвет Номер позиции Код UPC БЕЛЫЙ 7300XRWH ДУБ СВЕТЛЫЙ 7300XRLO ** ЧЕРНЫЙ 7300XBL Н / Д 20 главных балок; 240 погонных футов в коробке 4 поперечных тройника 4 x 1-3 / 8 "x 15/16" (.Толщина металла 010 дюймов) БЕЛЫЙ XL7348RWH LIGHT OAK XL7348RLO Тройники; 240 погонных футов в коробке 4 x 1-3 / 16 "x 15/16" (толщина металла 0,010 дюйма) БЕЛЫЕ тройники XL7148RWH; 240 погонных футов в коробке 4 x 1-1 / 2 дюйма x 15/16 дюйма (толщина металла 0,010 дюйма) ** ЧЕРНЫЙ XL7342RBL Н / Д 60 тройников; 240 погонных футов в коробке

2 2 вставных поперечных тройника 2 x 1-3 / 8 "x 15/16" (толщина металла 0,010 дюйма) БЕЛЫЙ XL7328RWH ДУБ СВЕТЛЫЙ XL7328RLO ** ЧЕРНЫЙ XL7328BL Н / Д 60 тройников; 120 погонных футов в коробке 2 x 1-3 / 16 "x 15/16" (.010 дюймов) БЕЛЫЕ Тройники XL7128RWH; 120 погонных футов в коробке 4 крестовины с креплением 4 x 1-3 / 8 "x 15/16" (толщина металла 0,013 дюйма) БЕЛЫЙ ML7343RWH ** ЧЕРНЫЙ ML7343BL НЕТ 60 Тройники; 240 погонных футов в коробке 2 поперечных тройника с крючком 2 x 1-3 / 8 дюйма x 15/16 дюйма (толщина металла 0,013 дюйма) БЕЛЫЙ ML7323RWH ** ЧЕРНЫЙ ML7323BL Н / Д 60 тройников; 120 погонных футов в коробке Стеновые молдинги Края с подшивкой 12 x 7/8 "x 7/8" (толщина металла 0,018 дюйма) Цвет Номер позиции Код UPC

3 ** ЧЕРНЫЙ 7800BL N / A 30 молдингов; 360 погонных футов в коробке 10 x 7/8 "x 7/8" (.018 дюймов) Молдинги LIGHT OAK 7802RLO; 360 погонных футов на коробку N / A = Не применимо ** Специальный заказ Как установить панели для подвесных потолков Armstrong Важная информация: Храните и устанавливайте панели в зонах с температурным диапазоном от 60 до 80 F и относительная влажность не более 70%. Выньте панели из картонных коробок за 24 часа до установки и дайте им приспособиться к нормальным внутренним условиям в зоне, где будет производиться установка. Никогда не устанавливайте потолочные панели под существующим потолком, который содержит встроенные теплообменники. .Не наносите неплотный наполнитель или ватный утеплитель так, чтобы он прилегал непосредственно к панелям. Держите руки в чистоте, чтобы не запачкать готовый потолок. Всегда обрезайте потолочные панели острым универсальным ножом лицевой стороной вверх. Основные балки проходят в направлении, противоположном балкам. Главные лучи находятся на 4-х футовых центрах. Минимальное падение - 3 дюйма. Разрешите установку светильников, добавив 2 дюйма к высоте светильника для зазора. Найдите скрытые балки, постукивая по потолку, пока не услышите твердый звук. Забейте сюда гвоздь. Повторите это, чтобы найти другие балки и определить их направление .Отметьте места балок мелом. Планирование демонстрационной камеры потолка Armstrong. Найдите скрытые балки для установки молдинга для крепления проволоки 1. Найдите балки (A). 2. Забейте гвозди, чтобы найти точную осевую линию балок. 3. Проведите мелом на каждой балке (B).

4 Пример расположения панелей в помещении Определение расположения панелей 1. Определите длину граничных панелей. 2. Определите ширину бордюров. Для лучшего внешнего вида бордюрные панели должны быть одинакового размера на противоположных сторонах комнаты.Используйте размеры своей комнаты и следуйте формуле в таблицах ниже. Образцы рабочих листов с использованием 2 x 4 панелей в комнате 9 x 10 6 дюймов * используйте 2 для панели 2 x 4, 2 для панели 2 x 2 * используйте 4 для панели 2 x 4, 2 для панели 2 x 2 Инструменты, необходимые для установки потолка:

5 Три простых шага для установки потолка Armstrong Шаг 1: Установка стеновых молдингов 1. Отметьте желаемую высоту нового потолка (A) 2. Добавьте высоту стенового молдинга и отметьте горизонтальную линию вокруг трех стен (B).3. Проведите соединительную линию мелом на 4-й стене. 4. Пригвоздите молдинг к стеновым стойкам (C). 5. Если невозможно прибить гвоздь непосредственно к стене (например, к сплошной бетонной или каменной стене), повесьте секцию главной направляющей рядом со стеной вместо обычного карниза. Шаг 2: Установка системы подвески. Установите крепежные детали и подвесные тросы: 1. Защелкните меловую линию для главных балок 4 в стороны (A). 2. Вкрутите крепежные детали на 4 провода отдельно (B). 3. Надежно оберните подвесную проволоку вокруг себя 3 раза (С).

6 ПРИМЕЧАНИЕ: Добавьте дополнительные провода для осветительных приборов, по одному в каждом углу светильника.Предварительно согните подвесные провода 1. Отмерьте 7/8 дюйма от нижней части карниза. Вбейте гвоздь в стену прямо над карнизами. 2. Сделайте то же самое с другой стороны комнаты. Протяните веревку от гвоздя к гвоздю вдоль ряда Провода (A). 3. Поверните тросы подвески, чтобы натянуть их, и согните каждую под углом 90 °, где они касаются веревки (B). Натяните дополнительные струны, чтобы предварительно согнуть другие тросы подвески, чтобы помочь выровнять весь потолок. (s) после предварительного изгиба проволоки Обрежьте главную балку 1. Обрежьте конец первой главной балки (A) так, чтобы поперечный тройник на главной балке находился на расстоянии краевой панели от стены (B).

7 Повесьте первую главную балку 1. Протяните направляющую веревку от одного конца комнаты до другого под карнизами, где будет висеть первая основная балка (A). (Рис. A) Поместите обрезанный конец основной балки на каркас стены и вставьте подвесную проволоку в отверстие рядом с другим концом основной балки и трижды оберните ее вокруг себя. 4. Вставьте остальные провода в дальний свет и трижды оберните их вокруг себя. Обрезка поперечных тройников с бордюром 1. Найдите положение первой поперечной тройника.(Расстояние до границы панели от конца основной). 2. Приложите конец белой поверхности поперечной тройника к краю стенового карниза сбоку и разрежьте поперечный тройник в том месте, где она пересекает направляющую струну (B). (рис. A) 3. Вставьте неразрезанный конец поперечной тройника в основную и положите обрезанный конец тройника на

8 молдинг 4. Дальний край поперечной тройника должен быть прямо над тетивой. 5. Если вы используете поперечные тройники с крючками, измерьте расстояние от стены до тетивы и обрежьте поперечину до этой длины.Затем струна выровняется с ближним краем основной струны. 6. Отрежьте вторую поперечину до нужной длины и вставьте ее. 7. Временно прикрепите тройники к каркасу стены, чтобы они не двигались. Выравнивание сетки в квадрат 1. Теперь установите первую секцию второго ряда сети, отрезав один конец, так, чтобы поперечный тройник находился на расстоянии краевой панели от конца. 2. Установите две поперечные тройники на четыре ножки между двумя магистралями на одной линии с первыми двумя тройниками (C). (Рис. A) 3. Измерьте диагонали отверстия 2 x 4.Измерения будут такими же, если сетка квадратная. Если размеры не совпадают, укоротите одну из магистралей до тех пор, пока диагонали не станут равными. 4. Завершите ряды электросети, соединив концы с встроенными сращиваниями. (рис. B) Закончите вырезать бордюрные поперечины между стеной первого ряда магистрали. 7. Используйте оставшиеся концы электросети, чтобы запустить другие ряды электросети, если они требуются в вашей комнате. 8. Если вам нужно установить дополнительные ряды электросети, протяните вторую струну от одной стороны комнаты к другой, совместив ее с первой поперечной тройкой длиной 4 фута, как показано (D).(Рис. A) 9. Эта вторая струна будет вашим проводником при обрезке оставшихся рядов сети. Просто измерьте расстояние от торцевой стены до тетивы, чтобы определить расстояние для первого паза для поперечной тройника, который вы будете использовать. 10. Вы должны выровнять пазы под крестовины, чтобы сетка была квадратной!

9 Установка сетки 1. После того, как первая секция магистрали установлена ​​в каждом ряду и сетка станет квадратной, установите остальные магистрали и поперечины. Используйте оставшиеся куски магистрали, чтобы начать последующие ряды магистрали после резки, чтобы выровнять пазы под поперечные тройники.2. Измерьте и обрежьте бордюрный крест на другой стороне комнаты. Установка 2 x 2 1. Если вы используете панели 2 x 2, вам необходимо расположить сетку по-другому. 2. Определите размер панелей границы из стороны в сторону. 3. Поместите первую главную балку на расстоянии бордюра плюс 2 фута от стены. 4. Отрежьте 4 поперечных тройника на стене и вставьте 2 поперечных тройника между 4 поперечными тройниками, чтобы установить отверстия в бордюрной панели. 5. Ваши главные лучи будут падать на 4 центра с этой точки. Шаг 3: Установите панели 1.Поднять панель под углом через решетку; упасть на место (A). 2. Обрежьте бордюрные панели лицевой стороной вверх (B).

10

Изображения, стоковые фотографии и векторные изображения для подвесного потолка

В настоящее время вы используете старую версию браузера, и ваш опыт работы может быть неоптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловКонвертер коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости
PremiumBeat blogEnterpriseЦена ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения
  • Все изображения
  • Фото
  • Векторы
  • Иллюстрации
  • Редакция
  • Музыка

  • Потолок Поиск по изображению

от

Наиболее актуальные

Свежие материалы

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
