Расположение розеток за телевизором на стене: Высота розетки для телевизора на стене

Высота розетки для телевизора на стене

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т. д.)



Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него.  Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

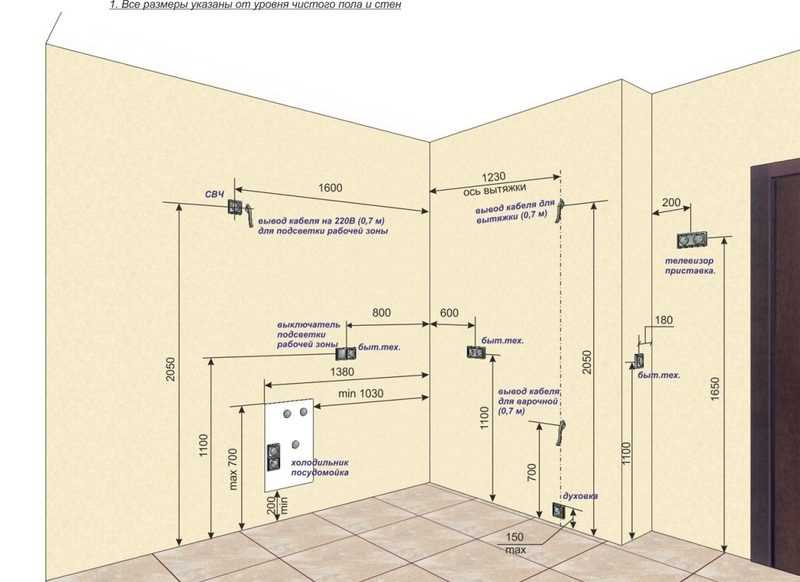

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

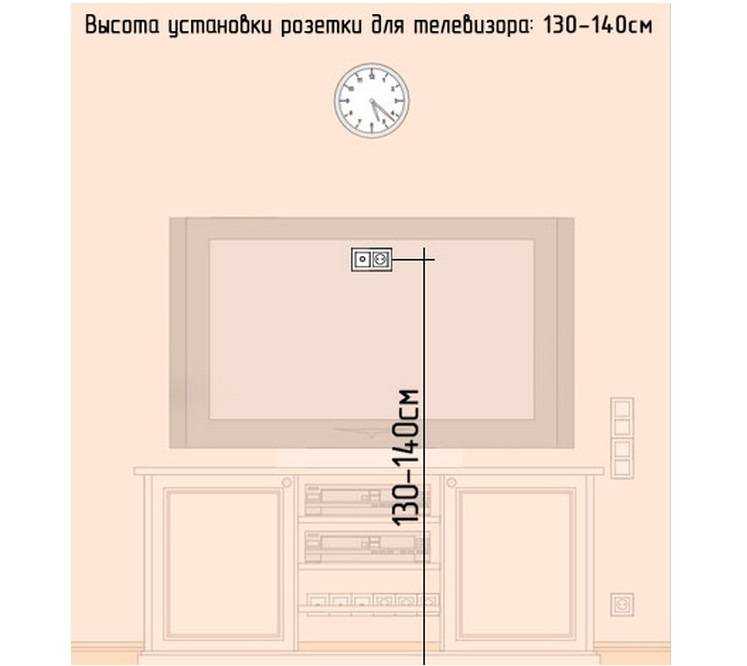

Оптимальная высота установки розетки под телевизор на стене  130 — 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

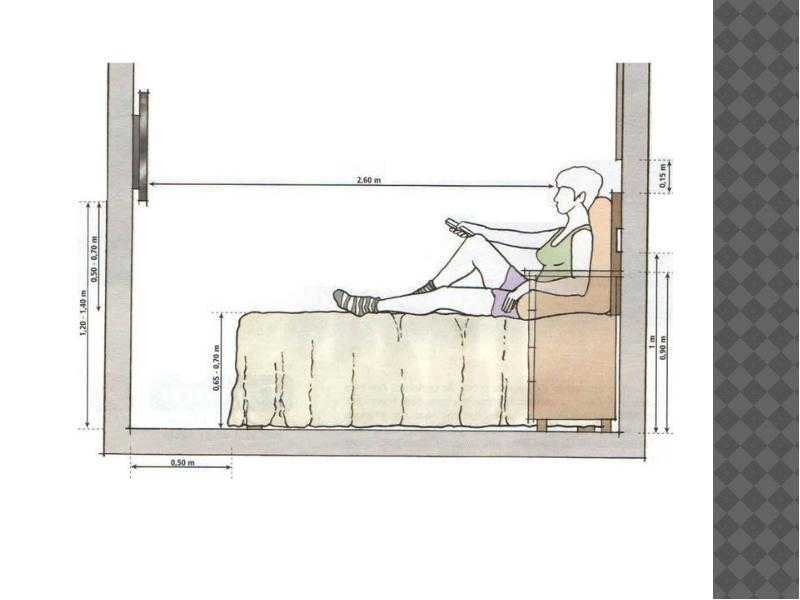

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте ~120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой ~ 8 см. Далее произведены расчеты по следующей формуле:



Формула расчета высоты установки розеток за телевизором

Hустановки розетки для ТВ = Hустановки тв + HТВ/2 — Hрамки розетки ,

где H — высота.





Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже,  это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!

почему важно правильное расположение розеток, какие розетки нужны для телевизора.

Телевизор — один из наиболее популярных приборов, который наверняка есть в каждом доме. Современные модели снабжены огромным количеством полезных функций, а старенькие тв-приёмники есть даже в самых отдалённых местах, во всех деревнях и сёлах.

Новые плоские телевизоры всё чаще располагают на стене, потому что это намного удобнее и к тому же выглядит лучше, чем огромный пузатый экранчик на подставке. Но никакой бытовой прибор не будет работать без подключения к сети. Именно поэтому так важно правильно установить розетку, которая будет поддерживать работоспособность вашего устройства.

Содержание статьи

• Какой должна быть высота розеток для телевизора
• Почему важно правильное расположение розеток
• Какие розетки нужны для телевизора

Какой должна быть высота розеток для телевизора

Расположение зависит от того, где вы планируете установить сам агрегат. В большинстве случаев его вешают либо на уровне человеческих глаз, либо чуть выше. Именно поэтому стоит учесть также габариты помещения и расположение мебели. Например, в зале, где просмотр будет происходить на диване, телевизор наверняка повесят на высоте примерно 100–150 см от пола, а вот на кухне его расположение изменится, ведь здесь хозяйки смотрят любимый сериал, одновременно занимаясь приготовлением блюд.

Оптимальной высотой признано расположение розетки примерно 120–140 сантиметров.



ВАЖНО! Обратите внимание, что существует ещё и стандартная высота входа, которая не подойдёт для телевизора, повешенного на стену. Поэтому проверьте, те ли расчёты вы производите.

Обратите внимание также и на кронштейны для телевизора, которые могут располагаться по-разному в зависимости от модели устройства.

Почему важно правильное расположение розеток

Верное местоположение предоставляет ряд преимуществ для обладателей плазменных ТВ:

1. Можно полностью скрыть все провода и кабели, которые необходимы для работы тв-приёмника. Оставив их за экраном, можно значительно улучшить внешний вид комнаты.
2. В этом случае можно сократить расстояние между устройством и стеной до минимума, тогда он будет ещё лучше вписываться в дизайн. Современные модели, форма которых становится всё более и более утончённой, не занимают много места, как их пузатые предшественники и выглядит просто и изысканно одновременно.
3. Выбрав нужное место для розетки, вы сможете без труда установить все крепления и разместить провода в наилучшем порядке, чтобы гнездо не мешало.
4. Ещё одним приятным плюсом станет то, что вы приобретёте возможность подключать все необходимые девайсы, не ища при этом розетку рядом — она всегда будет под рукой. С дополнительными элементами можно значительно улучшить качество передаваемой картинки и звучания.

Теперь важно разобраться в том, какие именно розетки понадобятся и разобраться в особенностях нескольких вариантов.

Какие розетки нужны для телевизора

Перед выбором первым делом следует узнать подходящий для вашего дома тип проводки. В многоэтажных зданиях чаще всего используются розетки скрытого монтажа. В этом варианте все провода остаются за стеной, а на внешней части присутствует только сам вход. Это позволяет не портить интерьер кабелями. Для установки в розетки понадобится сделать углубление для кабеля и подрозетника в стене.

В деревянных домах встречается преимущественно наружная проводка. Кабель прокладывается прямо по стене и скрывается специальными кабель-каналами. Широкий ассортимент таких каналов, предоставленный на рынке, позволит выбрать то, что придётся вам по душе и будет максимально приближённым к цвету обоев. В этом случае установить розетку за телевизором не получится, потому что тогда расстояние между прибором и стеной будет слишком большим, но можно сделать её на некотором расстоянии и скрыть, например, небольшой тумбой.

Теперь вы знаете, как подобрать верную высоту розетки для своего тв-приёмника в любом помещении, чтобы везде наслаждаться любимыми фильмами или сериалами, а также о преимуществах, которые можно получить таким образом. Расчёты не займут много времени, а результат превзойдёт ожидания. Большое количество дополнительных возможностей современных телевизоров оставит только самые благоприятные впечатления после использования устройства.

советов по размещению телевизора как можно ближе к стене видимый. Я решил написать этот блог так часто, когда при установке настенных телевизоров меня просят сделать его как можно более плоским к стене.

В этой статье я дам несколько профессиональных советов и советов, как расположить телевизор как можно ближе к стене. Я расскажу о телевизорах, типах настенных кронштейнов для телевизоров, вариантах питания и типах кабелей, которые помогут установить телевизор на стене заподлицо.



Приобретите хороший кронштейн малой глубины

Если вы хотите, чтобы телевизор находился всего в нескольких миллиметрах или долях дюйма от стены, вам понадобится кронштейн, который при установке фактически прилегает к стене . Некоторые кронштейны находятся на расстоянии мили, особенно некоторые из более дешевых типов. Я бы посоветовал приобрести фиксированный настенный кронштейн для этой задачи, так как в большинстве подвижных кронштейнов, таких как настенные кронштейны с наклоном и полным движением, механизм, который позволяет кронштейну двигаться, часто является тем, что удерживает его от стены.



Я рекомендую при покупке настенного крепления для телевизора проверить расстояние, на котором оно находится от стены. Вам не нужно ничего больше дюйма, в идеале меньше, но это также зависит от того, позволит ли сам телевизор с подключенными соединительными кабелями приблизить телевизор. Меньше не всегда значит меньше, если вы понимаете, о чем я говорю. Кронштейны, которые я чаще всего использую для стационарного настенного крепления телевизоров из линейки B-Tech, но я также настоятельно рекомендую настенные кронштейны Sanus, забывая о телевизоре близко к стене.



Откажитесь от наклона — забудьте о креплениях Full Motion

Если вы хотите, чтобы телевизор располагался как можно ближе к стене, я бы рекомендовал использовать стационарное настенное крепление. Как я уже упоминал выше, подавляющее большинство настенных кронштейнов с наклоном / полным движением требуют, чтобы телевизор располагался дальше от стены. Если вам действительно нужен титульный настенный кронштейн, я снова рекомендую линейку Sanus. Сверхтонкое крепление Sanus VMT15 подходит для размещения телевизора на расстоянии менее пары сантиметров от стены, а функция наклона подходит для телевизоров с диагональю до 50 дюймов. Если вам нужен полноповоротный настенный кронштейн, который сидит заподлицо со стеной, я советую не экономить и купить хороший. Вы не только хотите, чтобы он сидел заподлицо со стеной, вы хотите, чтобы вы также легко и свободно двигались, чего некоторые из них не делают.



Выберите правильный телевизор

Когда я говорю «выберите правильный телевизор», я имею в виду, что с некоторыми телевизорами, независимо от того, что вы делаете с кабелями и кронштейном телевизора, вы просто не сможете подобрать их близко к стене, не утапливая сам телевизор. При выборе телевизора ищите модели с боковыми соединениями на задней панели телевизора, а не просто прямыми под прямым углом. Это важно, так как из-за радиуса изгиба соединительных кабелей вы, возможно, не сможете разместить телевизор так близко к стене, как хотелось бы, если кабели выходят прямо сзади, даже с прямоугольными вилками. Возможно, вам придется сидеть перед телевизором немного дальше, чем вам хотелось бы.



В большинстве новых телевизоров это учтено, и кабели отходят от телевизора параллельно сзади, поэтому радиус изгиба кабелей не имеет значения.

Примечательные упоминания



При установке телевизора я часто сталкиваюсь с дизайнами, которые мне нравятся. Ниже приведены дизайны Samsung, которые действительно помогают расположить телевизор как можно ближе к стене.



Samsung One Connect

По моему мнению, Samsung One Connect является отличным дополнением, если у вас есть аудио-видео оборудование, расположенное ниже или рядом с телевизором. Вместо установки нескольких кабелей HDMI, питания, антенны/спутника, сети и USB для подключения за телевизором. One Connect находится рядом с вашим AV-оборудованием, и вы подключаете к нему свое телевизионное оборудование / звуковую систему / игровые консоли. Отсюда к телевизору подключается один тонкий провод. Новейшие модели также поставляются с кабелем питания, что означает, что все, что вам нужно установить, — это один кабель, который сам имеет плоское соединение под прямым углом. Выступы убедитесь, что вы установили его правильно, так как провод не является двунаправленным. Я обнаружил это на собственном горьком опыте с одной из более ранних моделей, где соединения обоих разъемов выглядели очень похожими. Пришлось разобрать всю начинку, которую я сделал, снять кабель и установить его по-другому. Это была поздняя ночь. К счастью, у более новых есть другие разъемы, поэтому понятно, в какую сторону они идут.



Телевизор Samsung «The Frame» — конструкция фоторамки, которая располагается близко к стене Дизайн телевизора таков, что он выглядит как фоторамка, на самом деле, когда телевизор находится в режиме ожидания, он может показывать изображение, поэтому оно выглядит как обычное изображение, но одна из его хороших сторон — причина включения его в Этот блог заключается в том, что телевизор поставляется с собственным креплением, которое буквально находится всего в нескольких миллиметрах от стены. Кроме того, они поставляются с разъемом One Connect, что делает их идеальным выбором для настенных креплений для тонких телевизоров.



Спрячьте кабели в стене

Спрятав кабели в стене, вы также сможете расположить телевизор как можно ближе к стене и добиться бесшовного результата. Вам не придется беспокоиться об установке телевизора на незакрепленных кабелях или поверхностных кабельных каналах. Это не так уж сложно, если телевизор установлен на полых стенах, таких как стены из гипсокартона, поскольку обычно вы можете просто вырезать их целиком и опустить кабели туда, где они должны идти, и, если вам повезет, вам не нужно будет проходить через них. горизонтальная шпилька. Для сплошных кирпичных/гипсовых стен и некоторых стен из гипсокартона с сухой облицовкой, где гипсокартон приклеен поверх кирпича, это может быть немного сложнее и намного пыльнее! Вам нужно будет проделать отверстия в стене, чтобы проложить кабели внутри.



Осторожно с электрическими розетками за телевизором

Скорее всего, если электрик проложил для вас кабели, готовые к установке телевизора сверху, они могли заделывать кабели в настенные панели, чтобы создать аккуратную отделку. Помимо сетевой розетки, у вас может быть телевизионная антенна/спутник, разъемы для передачи данных и HDMI, среди прочего. Проблема с этим заключается в том, что вам придется подключать к ним кабели, которые сами по себе имеют радиус изгиба, что может означать, что они не позволят телевизору сидеть близко к стене. Если вы удалите розетки / настенные панели и проложите кабели, проходящие через стену с вилками на конце, для подключения непосредственно к телевизору, у вас не возникнет этой проблемы. Вы можете установить лицевую панель со щеткой, чтобы вывести кабели из нее, чтобы она выглядела аккуратно, но в конце концов она будет позади телевизора!



Если вам необходимо установить розетки, я советую подогнанные, которые дают кабелю естественный угол, чтобы оставить розетку почти плоской. В качестве альтернативы вы можете установить что-то вроде Syncbox, о чем я скоро расскажу.



Syncbox — встраиваемая настенная пластина для телевизора/ аудио- и видеоустройства

Syncbox представляет собой очень умную конструкцию, в которой кабельные наконечники, к которым вы подключаете кабели телевизора, утоплены в стену, что обеспечивает радиус изгиба кабеля без необходимости оставлять его дополнительное место за телевизором. Syncbox работает, врезая в стену глубокую заднюю коробку, в которую вставляются модульные вставки. Существует множество вариантов модулей, включая силовые, коаксиальные, данные и всевозможные другие. Это может оказаться довольно дорогим способом ведения дел, но позволит разместить телевизор очень близко к стене.



Установите ответвление с плавким предохранителем вместо розетки

Если ваш электрик или установщик телевизора установил розетку за телевизором, чтобы подключить его, когда телевизор висит на стене, лучше вместо этого установите плавленую шпору. Проблема заключается в сетевой розетке и электрической вилке, которая будет вставлена ​​в нее, вам понадобится около 4 см или 1,5 дюйма позади телевизора, что может затруднить установку, если вы хотите держать телевизор близко к стене. Однако, если вы заменили розетку на 13 ампер на ответвление с предохранителем, кабель питания телевизора можно подключить непосредственно к задней части ответвления с предохранителем. Это уменьшит расстояние от стены примерно до полусантиметра, а некоторые производители предлагают «заподлицо» розетки, которые находятся всего в миллиметре или двух от стены. Это означает, что сама электрическая вилка больше не будет мешать, что очень часто встречается.



Проблема с установкой ответвлений с предохранителями для телевизоров заключается в том, что сетевой штекер необходимо отрезать от кабеля телевизора. Это не проблема, если ваш телевизор поставляется со съемным сетевым кабелем, но если ваш телевизор оснащен литым кабелем, вам нужно будет отрезать его, чтобы получить кабель, чтобы подключить его к предохранителю. Это может привести к аннулированию гарантии на ваш телевизор, поэтому вам решать, стоит ли рисковать. Если вы решите подключить телевизор к ответвлению с предохранителем, важно, чтобы это сделал кто-то, кто разбирается в электротехнике, и чтобы в ответвлении был установлен предохранитель соответствующего номинала для защиты кабеля и телевизора. Большинство ответвлений с предохранителями поставляются с 13-амперным предохранителем внутри, что довольно много для большинства новых телевизоров. Рекомендую вынуть предохранитель из вилки телевизора и вставить его в оплавленный шлейф. Маленькая плоская отвертка позволит вам оставить его.

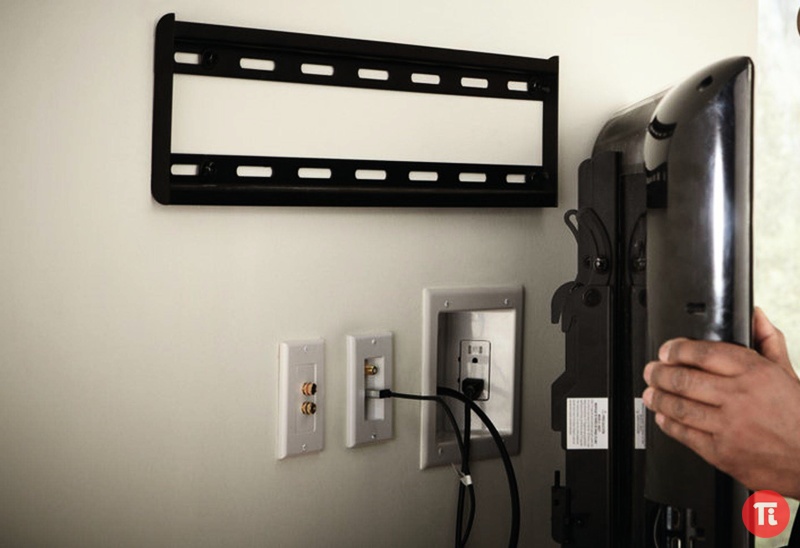

Установка утопленных розеток

Если вам действительно необходимо установить розетки за телевизором, вы сможете сэкономить примерно полсантиметра, установив утопленные розетки вместо обычных, которые располагаются немного дальше от стены. Это может иметь решающее значение, когда речь идет о расположении телевизора как можно ближе к стене.



Установите прямоугольные вилки/адаптеры на кабелях

Если у вас есть розетки или телевизор, где разъемы выходят прямо из задней части телевизора под прямым углом. Вы захотите установить прямоугольные вилки на кабели, чтобы уменьшить радиус изгиба кабеля, который может оттолкнуть телевизор от стены. Вы можете установить прямоугольные вилки на коаксиальные кабели или приобрести прямоугольные силовые кабели, а также прямоугольные адаптеры HDMI или оптические/фоноадаптеры. Для адаптера или прямоугольной вилки по-прежнему потребуется немного места, но это будет меньше естественного радиуса изгиба кабеля, который вы не хотите сдавливать, пытаясь подогнать, так как это может сломать или повредить кабель. что может привести к ухудшению приема ТВ или пикселизации.



Углубление кронштейна телевизора в стену

Это будет довольно сложно сделать в сплошной стене, на самом деле, вероятно, было бы проще построить раму вокруг телевизора, но если у вас полая стена, вы можете вырезать секцию гипсокартона и установите кусок фанеры, закрепленный в стойке. Фанера может заканчиваться ниже поверхности стены, позволяя телевизору сидеть прямо рядом со стеной. Соединительные кабели также могут быть потеряны в стене. Очевидно, что это задача не для слабонервных, и вы можете захотеть нанять профессионального установщика AV для выполнения установки, поскольку последнее, что вам нужно, — это резать стену и прорезать электрический кабель или трубу.

‍

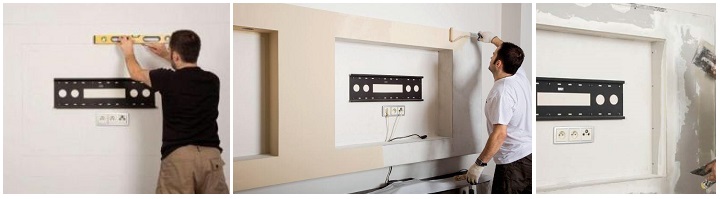

Сделать рамку/стену вокруг телевизора

Если вы хотите, чтобы телевизор был полностью заподлицо со стеной, чтобы там он вообще не выделялся. Вы можете соорудить вокруг телевизора каркасную стену, чтобы он был полностью заподлицо. Оказавшись на месте, вы можете обложить гипсокартоном и попросить штукатура снять его, или вы можете попросить плотника построить вокруг него какой-то шкаф / хранилище. Сделав это таким образом, вы также получите место для прокладки кабелей за стеной. Это, очевидно, более сложная задача, чем обычное настенное крепление, но если вы хотите создать что-то особенное или ремонтируете, вы можете уделить этому некоторое внимание. Просто помните, что однажды вам, вероятно, понадобится заменить телевизор!



Не используйте кабели SCART — избавьтесь от евроразъема придется полностью отказаться от соединения SCART и проводов SCART, поскольку они такие большие и громоздкие. Если оборудование, которое вы хотите подключить к телевизору, принимает только соединения SCART, вы можете вставить адаптер, чтобы преобразовать его в другой тип соединения AV. Провода SCART можно легко преобразовать в фоно-соединения, поэтому, если вы купите себе адаптер SCART-phono, это будет намного лучше, чем просто прямой провод SCART.

Кроме того, из-за размера разъемов вам, вероятно, придется сначала проложить их к телевизору.



Используйте свое воображение

Я поделился с вами некоторыми советами, как расположить телевизор как можно ближе к стене, но используйте свое воображение и будьте изобретательны, так как есть и другие способы достижения целей. Если у вас есть какие-либо вопросы, пожалуйста, ОСТАВЬТЕ КОММЕНТАРИЙ В РАЗДЕЛЕ КОММЕНТАРИЙ БЛОГА ниже. Если вы сделаете это и проявите терпение, я свяжусь с вами. Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОННЫЕ ЛИНИИ, НЕ ПИШИТЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ И НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА ВЕБ-САЙТЕ. Все они зарезервированы только для клиентов. У нас просто нет персонала, чтобы помочь вам, и у меня, конечно, есть время. Если вы отправите электронное письмо или заполните контактную форму, вы либо не получите ответа, либо получите ответ с просьбой опубликовать свой комментарий в разделе комментариев блога. Неважно, если это не связано с блогом, напишите туда, и я свяжусь с вами. Я польщен тем, что так много людей просят у меня совета по вещам, которые расстраиваются, когда я не отвечаю на них, но опять же у меня нет времени. Кроме того, разместив свой комментарий в разделе ниже, каждый, кто его читает, получит пользу от заданного вопроса и данного ответа.



До следующего раза,

Tom

Как добавить розетку для настенного телевизора

Добавление розетки за настенным телевизором — это простая работа, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. . Этот проект среднего уровня расскажет вам, как проложить электрический кабель внутри вашей стены, расширив цепь вашей текущей розетки до новой прямо за телевизором. Это недорого, быстро и придаст вашему телевизору чистый, профессиональный вид. Вот что вам понадобится:

TOOLS

• Circuit Tester
• Stud finder
• Drywall Jab Saw
• Flat-head Screwdriver
• Wire Stripping Tool
• Utility Knife
• Needle Nose Pliers
• Cable Ripper

MATERIALS

• 1-ганговая старая рабочая коробка
• Кабель 14-2 или 12-2 – в пластиковой оболочке и неметаллический
• Соединители проводов
• Дуплексная розетка
• Крышка розетки

Приступая к выполнению этой задачи своими руками, обязательно вооружитесь надлежащим защитным снаряжением. На протяжении всего видео мы будем предупреждать вас о том, когда вы должны и не должны использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что никогда не следует прятать электрический шнур телевизора в стене. Это может привести к пожару в нарушение Национального электротехнического кодекса.

ШАГ ПЕРВЫЙ

Отключить цепь. Начните с отключения питания, связанного со схемой, над которой вы будете работать. При этом проверьте силу тока на прерывателе. Для цепи на 15 ампер потребуется кабель, содержащий провод калибра 14. Для цепи на 20 ампер потребуется кабель, содержащий провод 12 калибра. Подключите тест цепи к розетке, с которой вы будете работать, чтобы убедиться, что цепь разорвана.

ШАГ ВТОРОЙ

Найдите новую коробку. Ваша существующая розетка будет прибита гвоздями или привинчена к стенной стойке. Используйте искатель стержней, чтобы определить, прибита ли существующая коробка справа или слева от этого стержня. Новая коробка будет установлена ​​над существующей коробкой, но с той же стороны стойки.

Держите коробку для переделки, которую вы будете использовать, иногда называемую старой рабочей коробкой, на расстоянии не менее одного дюйма от шпильки. Коробка имеет два крыла, которые открываются внутри гипсокартона, чтобы зафиксировать его на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие.

Если в вашей новой коробке есть шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Идите медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ЭТАП ЧЕТВЕРТЫЙ

Толкающий трос. Отвинтите и снимите накладку с существующей розетки. Отсоедините два винта, крепящие розетку к коробке. Затем аккуратно вытащите розетку. Коробка будет иметь одно или два отверстия для кабеля в верхней части. Каждый будет закрыт заглушкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку одного из отверстий кончиком отвертки. Возможно, вам придется постучать молотком по рукоятке отвертки, чтобы сделать это. Если коробка пластиковая, подденьте одно из отверстий.

Чтобы избежать заеданий, обожмите передний конец нового провода примерно на дюйм, прежде чем протолкнуть его через существующую коробку. После этого проденьте новый кабель через отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и может потребовать некоторой настойчивости.

ШАГ ПЯТЫЙ

Подготовьте существующую розетку. Средние розетки имеют два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. В концевых розетках есть только один черный провод и один белый провод. Если у вас есть оконечная розетка, оставьте эти провода нетронутыми.

ЭТАП ШЕСТОЙ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому заземляющему винту в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество подключаемых проводов, а также на используемый калибр проводов.

ШАГ СЕДЬМОЙ

Подготовьте провода в существующей коробке. Используйте кабельный рыхлитель, чтобы разрезать оболочку на новом кабеле. Отогните обшивку и снимите ее канцелярским ножом. Подсоедините оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в существующей коробке. Если к розетке подключены только один белый провод и один черный провод, перейдите к шагу девять. Если к розетке подключены два белых и два черных провода, перейдите к шагу десять.

ШАГ ДЕВЯТЫЙ

Выполнение конечных соединений. Для пластиковой коробки отрежьте шестидюймовый оголенный провод, чтобы использовать его в качестве косички. Используйте острогубцы, чтобы скрутить один конец косички с оголенным заземляющим проводом, который вы отсоединили от розетки, и оголенным заземляющим проводом от нового кабеля. Закрепите соединение проволочным соединителем. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЫЙ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, один белый, один черный и один голый, чтобы использовать их в качестве косичек. Зачистите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя острогубцы, скрутите один конец белой косички с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенная часть каждого провода имеет одинаковую длину. Закрепите провода вместе с помощью соединителя проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу и, если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЫЙ

Подсоедините старую розетку. Используйте острогубцы, чтобы загнуть крючок на конце каждого отсоединенного провода в коробке. Подсоедините белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту. Аккуратно сложите выходные провода в коробку. Снова подключите розетку к коробке и снова установите накладку.

ШАГ ДВЕНАДЦАТЫЙ

Установите новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Задействуйте крылья зажима, затянув два винта за гипсокартоном. Затягивайте до тех пор, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЫЙ

Установите новую розетку. Снимите оболочку с нового кабеля внутри коробки. Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подсоедините оголенный провод к зеленой клемме выхода, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите розетку к коробке и установите накладку с помощью прилагаемых винтов.
