Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Содержание статьи:

• Основные положения о материалах
  • Параметры инфракрасного пленочного пола
  • Требования к ламинату как покрытию
  • Правила размещения полос теплого пола
  • Дополнительная информация по структуре
• Этапы работ по монтажу системы
  • Выравнивание основания и укладка теплоизоляции
  • Фото-руководство по сборке ИК системы
  • Размещение фрагментов термопленки
  • Изоляция и подключение к электричеству
  • Подключение терморегулятора и тестирование системы
  • Настил гидроизоляции и ламината
• Нюансы эксплуатации инфракрасного пола
• Выводы и полезное видео по теме

Основные положения о материалах

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

Фото из

Устройство ИК напольного обогрева под ламинат

Укладка инфракрасных полотнищ в помещении

Составляющие пола с ламинатом и системой обогрева

Простая в раскрое и укладке система

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Требования к ламинату как покрытию

Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:

• искривление геометрии пластин под действием высокой температуры;
• продавливание пластин при действии на них тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.

Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.

Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов

Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв. м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.

Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.

Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.

Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.

Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.

Правила размещения полос теплого пола

Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.

В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.

По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть

Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
• Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
• Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
• Необходимо отступить от стен и стационарных предметов не менее 3 — 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.

Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.

В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.

Дополнительная информация по структуре

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.

Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.

Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.

Структура инфракрасного пола под ламинат (на строительном сленге – «пирог») достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.

В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.

Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Фото-руководство по сборке ИК системы

В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:

Галерея изображений

Фото из

Инфракрасную пленку разрезаем на полосы требующейся длины. Раскрой выполняем согласно заранее составленной схемы с учетом расположения мебели без ножек и архитектурных особенностей помещения

К токоведущей шине подсоединяем зажимы, отсоединив от пленочной системы ламинированное покрытие с одной стороны. Одна из «лапок» зажима должна контактировать с медной полосой, вторая прижимать снаружи

Зажим с усилием фиксируем на пленке. Этот узел должен быть надежным, не внушающим подозрений о вероятном отсоединении

Изоляционный скотч, имеющийся в комплектации ИК пола, разрезаем напополам для изоляции свободного отреза токоведущей шины

Отрезками скотча оклеиваем токоведущую шину со стороны, противоположной креплению зажимов

Воздействуя пальцами на скотч или прикатывающим роликом, стараемся выгнать весь воздух из-под скотча. Это нужно чтобы на шину случайно не попала вода

Раскладываем инфракрасные полосы на полу так, чтобы зажимы оказались со стороны установки терморегулятора. В держатель зажима заводим провода согласно схеме ИК пола

Держатель зажима прочно обжимаем пассатижами, чтобы исключить вероятность отсоединения во время эксплуатации

Шаг 1: Раскрой ИК полотнища на полосы по размеру

Шаг 2: Установка зажима на токоведущую шину

Шаг 3: Фиксация зажима на пленке

Шаг 4: Подготовка изоляционного скотча к приклеиванию

Шаг 5: Оклеивание шины изоляционным скотчем

Шаг 6: Уплотнение золяционного скотча на месте приклеивания

Шаг 7: Подключение проводов к зажиму

Шаг 8: Фиксация проводки в зажиме

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Фото из

Зажимы с подключенными проводами также оклеиваем изоляционным скотчем

Из-под изоляционного скотча удаляем все воздушные пузырьки путем продавливания или прокатывания

Готовим датчик, фиксирующий температуру пола, к подключению. Это устройство имеется в комплектации

Для того чтобы датчик не оказался выше уровня пола, в уложенной на основание теплоизоляционной подложке вырезаем отверстие

На инфракрасной пленке датчик фиксируем скотчем: он и прикрепит устройство, и защитит прибор от воздействия влаги

Плотно прижимаем скотч к пленке и датчику, стараемся минимизировать наличие под ним пустот

Собираем пленочный пол, соединяем инфракрасные полосы последовательно, выводим проводку к месту установки терморегулятора

В удобном для использования месте устанавливаем терморегулятор, подключаем к нему проводку и провода от датчиков

Шаг 9: Оклейка зажимов с подключенными проводами

Шаг 10: Удаление воздушных пузырьков из-под скотча

Шаг 11: Подготовка датчика к подключению к системе

Шаг 12: Вырезка места под датчик в теплоизоляции

Шаг 13: Битумный скотч для изоляции датчика

Шаг 14: Уплотнение соединения скотча с пленкой

Шаг 15: Сборка инфракрасной обогревающей системы

Шаг 16: Установка терморегулятора и подключение к нему системы

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее «открытых» контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

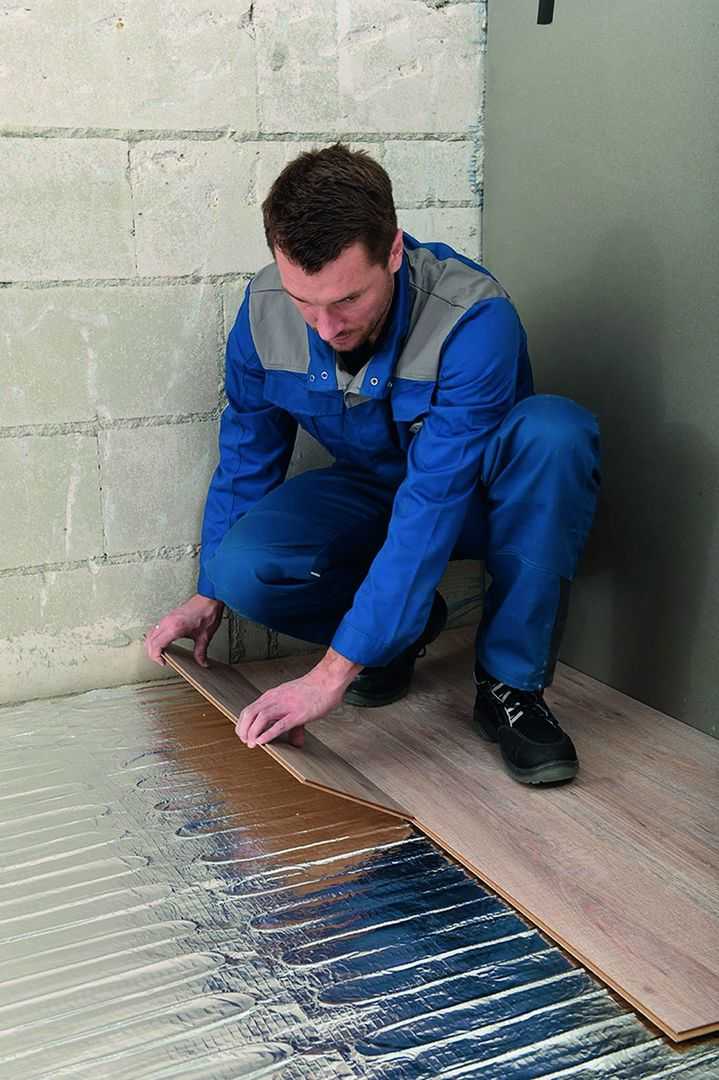

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации ознакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения «снизу вверх».

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

укладка своими руками, можно ли стелить, кладут ли, какой выбрать, как класть -монтаж на примерах фото и видео

Содержание:

Какой тип ламината разрешено укладывать на теплый пол
Какой вид теплого пола выбрать
Установка инфракрасного теплого пола

Уже сейчас система «теплый пол» организуется как для вспомогательного обогрева, так и в качестве основного отопления помещения. Такой пол не рекомендуется использовать в сочетании с массивной доской или натуральным паркетом, так как дерево может деформироваться из-за изменения влажности и температуры в комнате. А можно ли стелить ламинат на теплый пол? Данная статья поможет разобраться в этом вопросе.

Какой тип ламината разрешено укладывать на теплый пол

Всем обладателям пола из ламината известно, что независимо от того, какой утеплительный материал уложен под ламинатом пол не станет теплым и комфортным для хождения по нему босиком. В верхнем слое ламината отсутствует дерево. Он состоит из крепкой смолы, которая защищает покрытие от стирания. А она при любой температуре в помещении всегда прохладная.

Решить проблему холодного пола из ламината поможет система теплый пол. Однако ответить однозначно на вопрос: кладут ли теплый пол под ламинат, будет не совсем правильно. Все потому что использовать можно не всякий ламинат и не любой вид теплого пола.

Сначала о том, какой ламинат можно использовать в сочетании с теплым полом.

В состав ламината входит древесина в переработанном виде, поэтому в некоторой степени он наделен ее свойствами. К ним относится способность вбирать в себя воду и набухать, а если температура повышена, то усыхать и деформироваться. Входящие в состав ламината в большом количестве смолы снижают проявление этих свойств до минимума.

Однако, подбирая ламинированное покрытие для теплого пола, необходимо внимательно отнестись к таким показателям, как:

• На упаковке должна быть специальная маркировка, которая обозначает, что ламинат разрешено класть на теплый пол.
• Ламинат должен быть толще 8 мм. Из-за частых изменений температуры есть вероятность того, что более тонкие планки деформируются. Читайте также: «Какой ламинат лучше для теплого пола – выбираем оптимальный материал».

Какой вид теплого пола выбрать

Выпускаются такие виды теплого пола, как:

1. водяной;
2. кабельный;
3. пленочный инфракрасный.

Они все являются востребованными, но какой теплый пол выбрать под ламинат?

Водяным теплым полом является система труб, имеющих небольшой диаметр, которая располагается под полом и подсоединяется к центральному отоплению. Такой вариант под ламинат подходит, но лишь для частного дома. У квартирах над другими помещениями, в общем-то, запрещается укладывать водопроводные трубы.

Разумеется, можно попробовать согласовать проект или сделать систему без него, однако данный вариант обладает несколькими достаточно весомыми недостатками:

• Высокая цена на установку и последующее обслуживание водяного обогрева пола под ламинат.
• Если произойдет поломка, то ремонт будет очень дорогим.
• Если вдруг потекут трубы, то, кроме замены нагревательных элементов, потребуется поменять и ламинат уложенный сверху, так как из-за воды он станет непригодным для дальнейшего использования.
• Так как класть теплый пол под ламинат в данном случае необходимо с подключением к центральной системе отопления, то установить нужную температуру нагрева практически невозможно, а ламинат нельзя нагревать слишком сильно.

Наиболее популярным видом теплого пола является электрический или как его еще называют кабельный. Однако его нецелесообразно использовать в сочетании с материалами, имеющими низкий показатель теплопроводности. Ламинат относится именно к таким материалам.

Нагревающий электрический кабель заливается цементной стяжкой, на которую затем кладется напольное покрытие. Провод, находящийся внутри стяжки, должен вначале прогреть ее, а затем от нее нагревается напольное покрытие.

На теплый пол под ламинат стелется подложка (детальнее: «Как стелить подложку под ламинат правильно – делаем своими руками»). Она имеет низкий показатель теплоотдачи, что еще больше уменьшает эффективность обогрева. Поэтому ламинат станет теплым примерно через час, при этом будут понесены большие энергозатраты.

Лучше всего теплый электропол подходит для обогрева поверхности из плитки или керамогранита. Эти материалы обладают достаточно высокой степенью теплопроводности и укладываются непосредственно на стяжку без использования подложки (прочитайте также: «Какая бывает подложка для теплого пола и как используется»).

Пленочным теплым полом называют тонкую пленку, имеющую полоски токопроводящего материала. В основе данной системы обогрева лежит эффект инфракрасного излучения. Благодаря имеющимся достоинствам данный вид теплого пола лучше всего подходит для ламината (подробнее: «Как уложить пленочный теплый пол под ламинат»).

К достоинствам пленочного теплого пола относится следующее:

• Пленочный пол укладывается без применения клея и заливки стяжки.
• При использовании с напольными покрытиями, имеющими низкий показатель теплопроводности, является экономичным и эффективным.
• Не наносит вред здоровью и не портит ламинат, потому как поддерживает установленную температуру нагрева.

Ламинат нельзя нагревать больше 28-30°С, в противном случае он может деформироваться. К тому же при температуре выше разрешенной ламинат начнет выделять опасные для здоровья химические вещества формальдегиды.

Итак, на основе вышеизложенного материала можно сделать вывод, что наилучшим вариантом под ламинат является инфракрасный теплый пол. Заметим, что монтаж инфракрасного пола под ламинат — весьма несложная задача, с которой можно справиться и самому. В отдельных западных фирмах уже налажено производство ламината со встроенной системой обогрева.

Однако имеется существенный минус – стоимость такого покрытия очень высокая.

Установка инфракрасного теплого пола

Если есть понимание в электрике и владение навыками необходимыми в данном случае, то укладка теплого пола под ламинат своими руками не вызовет затруднений. Монтаж не отнимет много времени. К тому же не потребуется делать конструкции, из-за которых поднимется уровень пола, так как это тонкий теплый пол под ламинат.

Рассмотрим монтаж теплого пола под ламинат своими руками на примере термопленки Caleo, которая на данный момент входит в число самых популярных пленок.

Теплый пол фирмы Caleo поставляется в комплекте с:

• собственно термопленкой;
• контактными зажимами;
• изолирующим материалом для них;
• проводами для подсоединения системы.

Для работы также понадобятся следующие дополнительные материалы:

• мягкий теплоотражающий материал с металлизированным верхним слоем. Им можно застелить всю поверхность пола, даже в тех местах, где теплый пол будет отсутствовать. Такой материал будет служить в качестве подложки. Ни в коем случае нельзя применять материалы, верхний слой которых покрыт алюминиевой фольгой.
• Полиэтиленовая пленка для гидроизоляции.
• Скотч.
• Терморегулятор с датчиком температуры. Он позволяет настроить необходимую температуру нагрева пола.

Далее рассмотрим, как сделать теплый пол под ламинат.

Для этого необходимо выполнить следующую последовательность действий:

1. Подготавливается поверхность под теплый пол. Она должна быть ровной.
2. Расстилается теплоотражающий материал, полосы которого склеиваются друг с другом скотчем.
3. По указанным линиям разреза нагревательная пленка нарезается на полосы нужного размера. Полученные полосы расстилаются на теплоотражающем материале впритык друг к другу. Для предотвращения сдвига нагревательной пленки ее полосы склеиваются между собой скотчем.

Перед тем как стелить теплый пол под ламинат следует определиться с расстановкой мебели в комнате, так как нагревательную пленку можно укладывать лишь на свободные от тяжелой мебели участки.

1. Устанавливается терморегулятор.
2. При помощи проводов различных цветов, имеющихся в комплекте, полосы термопленки подсоединяются друг к другу. Соединение следует выполнять параллельно.
3. Контактные зажимы необходимо плотно прижать к медным полосам. Затем места подключения следует заизолировать битумной изоляцией, которая поставляется вместе с термопленкой.
4. Согласно схеме подключения, которая прикладывается к теплому полу, идущие от последней полосы нагревательной пленки провода подсоединяются к терморегулятору.
5. С обратной стороны термопленки изоляцией на основе битума крепится датчик температур. В теплоизоляции под него и провода, отходящие от него, следует вырезать углубления.
6. Терморегулятор подключается к электросети и выполняется проверка системы на работоспособность.
7. Сверху на теплый пол стелется полиэтиленовая пленка.

На этом монтаж теплого пола завершен. Теперь можно приступать к укладке ламината непосредственно на систему подогрева.

Заключение

Зная, какой вид обогрева подходит и как правильно положить теплый пол под ламинат можно создать в любом помещении комфортные условия. Сделать пол теплым можно даже тогда, когда ламинат уже уложен, так как его легко разобрать и положить на место снова, но уже сверху на теплый пол.

Установка лучистого отопления под ламинат и деревянный пол

Производитель США

С 1996

800.308.8057

8:00 — 22:00 CST

Звоните нам 7 дней в неделю

Логин

Корзина (0)

ThermoFloor — это 4-в-1 (нагревающий, изолирующий, шумопоглощающий, влагопоглощающий) теплый пол с подогревом, специально разработанный для ламината, приклеиваемый и плавающие паркетные и инженерные полы. В отличие от большинства других систем, эта система обогрева пола из ламината устанавливается без необходимости залит цементом! Он работает от стандартного бытового напряжения и производит энергоэффективное тепло с максимальной мощностью 10 Вт на кв. фут. ThermoFloor включает запатентованные нагревательные элементы FiberThermics® компании ThermoSoft вместо обычных металлических проводов. Технология FiberThermics воплощает в себе эксклюзивные свойства безопасности и долговечности, которые однозначно определяют способность ThermoFloor к прямому контакту с горючими напольными материалами, такими как ламинат и дерево. В состав ThermoFloor также входит запатентованная усовершенствованная подложка, которая обеспечивает изоляцию основания, снижение влажности и шума.

• Установка

  Пожалуйста, прочтите и следуйте подробным инструкциям, прилагаемым к заказу на теплый пол. Приведенный ниже обзор не заменяет руководство по установке. Для плавающих или приклеенных полов из ламината и дерева. Для плавающей замковой плитки. Для ковров и винила. Просто НЕТ более простого способа установить систему теплого пола! ЦЕМЕНТ НЕ ТРЕБУЕТСЯ!
  1. Раскатайте коврики для теплого пола и расположите их так, чтобы они соответствовали отапливаемой площади.
  2. Заполните неотапливаемые участки Insulayment® или другой подложкой.
  3. Установите датчик температуры пола и проложите провода от конца каждой площадки к электрической коробке.
  4. Установите термостат и выполните электрические соединения.
  5. — Для клееного ламината и деревянных полов приклейте ThermoFloor к основанию, затем приклейте ламинат или деревянный пол к ThermoFloor. — Для напольного коврового покрытия, ковровой плитки и винила уложите ДВП поверх ThermoFloor.
  6. Уложите напольное покрытие в соответствии с инструкциями производителя пола.

  Пожалуйста, прочтите и следуйте подробным инструкциям, прилагаемым к заказу на теплый пол. Этот обзор не заменяет руководство по установке.

• Дополнительная помощь

  При отправке чертежей по факсу или электронной почте в компанию ThermoSoft для получения помощи:

  • Показать стену и расположение термостата.
  • Отправьте подробные чертежи с размерами и масштабом.
  • Укажите номера телефона и факса, а также адрес электронной почты.

  По факсу 847-279-8845 (в адрес службы поддержки клиентов) или по электронной почте [email protected]

Более подробные инструкции см. в руководстве по установке:

Ламинат с подогревом | Лучистое отопление под ламинатом

Электрические системы подогрева можно использовать с ламинатом. Наш широкий ассортимент продукции гарантирует, что у вас есть идеальное решение для обогрева пола из ламината.

Мгновенное ценообразование

Решения для обогрева пола из ламината

При выборе ламината убедитесь, что материал максимально плотный для обеспечения хорошей теплопроводности. Чем плотнее материал, тем лучше он передает тепло. Кроме того, чем тоньше напольное покрытие и чем выше его плотность, тем короче время нагрева и более отзывчива система напольного покрытия.

Теплопроводность ламината

Толщина пола

Как ламинат, так и паркетные полы являются хорошим напольным покрытием для полов с подогревом, если древесина не слишком толстая. Мы рекомендуем, чтобы толщина дерева или ламината не превышала 18 мм, так как любая толщина будет снижать эффективную работу системы. Что касается ширины доски, более широкие доски часто демонстрируют большее «движение», чем более узкие доски из того же материала, поэтому мы рекомендуем, чтобы отношение толщины к ширине было в районе 7 к 11. Доска с толщина 16 мм и ширина 160 мм дадут соотношение 10, так что это идеально.

Температура пола

Температура поверхности ламината и деревянного пола не должна превышать 27°C. Это максимальное ограничение температуры обеспечивается с помощью термостата, который управляет системой отопления. Если вы думаете об использовании напольного отопления в качестве единственного/основного источника тепла, сделайте расчет тепла, чтобы убедиться, что напольный обогреватель будет соответствовать вашим требованиям к обогреву помещения. Если вам нужна помощь в расчете тепловых потерь, наша команда экспертов готова помочь вам по телефону +1 (888) 9.27-6333.

Электрические системы для ламината

Наиболее часто используемой системой лучистого обогрева пола для ламината является нагреватель фольги. Однако лучшая система для вашего проекта зависит от размера комнаты, высоты этажа и многих других факторов. Чтобы решить, какую систему выбрать, прочитайте наше Руководство по покупке или свяжитесь с нами.

Фольгированный нагреватель

Фольгированный нагреватель Warmup представляет собой электрическую систему подогрева пола для ламината и других плавающих напольных покрытий. Нагреватель из фольги состоит из армированной волокном фольги, намотанной на тонкий многожильный двухжильный нагревательный кабель с изоляцией из современного фторполимера. Фольга обеспечивает непрерывный заземляющий слой внутри конструкции пола, отводя при этом тепло от нагревательного кабеля.

Укладка ламината

Установка напольного отопления зависит от типа системы. Foil Heater, популярная система с подогревом пола, установка будет включать в себя:

• – Тип напольного отопления
• – Подложка
• – Укладка чистового напольного покрытия

Подложка  Толщина

Следует отметить, что все, что находится над утеплителем, включая подложку и чистовую отделку пола, должно соответствовать ограничениям, указанным в таблице ниже.

Если производитель ламината указывает, что он должен использоваться в сочетании с подложкой, толщина подложки не должна превышать 3–6 мм, и она должна быть воздухопроницаемой.

Пределы теплопередачи

При использовании системы с ламинированным полом необходимо соблюдать осторожность, чтобы обеспечить эффективную работу системы, и мы не рекомендуем устанавливать напольный обогреватель, если не соблюдаются указанные ниже пределы. Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

Передача лимитов тепла
Тог	1,5 (если не указано иное)
Р СИ	0,15 м² К/Вт (если не указано иное)
Значение R (США)	Не более 1,42

Получите бесплатную мгновенную смету сегодня

Измените то, как вы отапливаете свой дом, с помощью Warmup, самого продаваемого в мире бренда напольного отопления.
