Узел 2.13 — 2.22 Крепление трубопровода к стене Монтаж трубопроводов Техническая информация

Главная / Техническая информация / Монтаж трубопроводов / Узел 2.13 — 2.22 Крепление трубопровода к стене

« Назад
  • Узел 2.13 Крепление трубопровода к стене
  • Узел 2.14 Крепление трубопровода к стене
  • Узел 2.15 Крепление трубопровода к стене
  • Узел 2.16 Крепление трубопровода к стене
  • Узел 2.17 Крепление трубопровода к стене
  • Узел 2.18 Крепление трубопровода к стене
  • Узел 2.19 Крепление трубопровода к стене
  • Узел 2.20 Крепление трубопровода к стене
  • Узел 2.21 Крепление трубопровода к стене
  • Узел 2.22 Крепление трубопровода к стене

В статьях описываются крепежные узлы, используемые для установки трубопровода на стену и включают варианты их конструктивных схем, областей применения и комплектов изделий для монтажа. Узлы крепления для труб монтируют, исходя из технологией работ комплектов деталей для установки.

Набор изделий в них зависят от:

  • сечения и массы трубопровода;
  • наличия изоляции, другого покрытия снаружи трубы либо их отсутствия;
  • типа движущегося внутри магистрали вещества (жидкость или газ), его скорости, плотности, температуры, давления;
  • месторасположения трубопроводной системы (в помещении или на открытом воздухе).

Трубы круглой формы фиксируют на стенах горизонтально либо вертикально анкерными болтами FAZ. Причем таких точек крепление может быть от одной до трех. Трубу зажимают хомутом. А его устанавливают напрямую к стене либо же используя промежуточные элементы (консоли, траверсы). Эти детали, как правило, усиливают при помощи уголков или угловых элементов. Они позволят более равномерно перераспределить нагрузку, определяемую весом трубопровода (с перекачиваемой средой) и его крепления.

Узел 2.13 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Одиночные линии горизонтальных неизолированных труб с небольшим диаметром монтируют на стену с помощью резьбовых шпилек. Такой вариант равномерно распределяет нагрузку по соседними крепежным узлам магистрали и исключает их разрушение при возникновении аварийной ситуации. Применяется для трубопроводов, по которым перекачивают воду, пар, природный газ с небольшой скоростью. Давление и температура этих веществ равны или превышают аналогичные параметры воздуха, окружающего магистральную трубу. Это могут быть системы отопления, подачи природного газа, питьевой или технической воды, отведения хозяйственно-бытовых стоков для жилых домов, офисов, складских и коммерческих комплексов, некрупных производств.

Предварительно в стене сверлят цилиндрическое отверстие нужной длины, в которое вставляют анкерный болт серии FAZ и зажимают его, затягивая гайку. При этом резьбовая часть указанного крепежа выступает над вертикальной плоскостью стены. На нее плотно навинчивается соединительная муфта, в которую затем вкручивают шпильку с трубным хомутом модели FRS Plus.

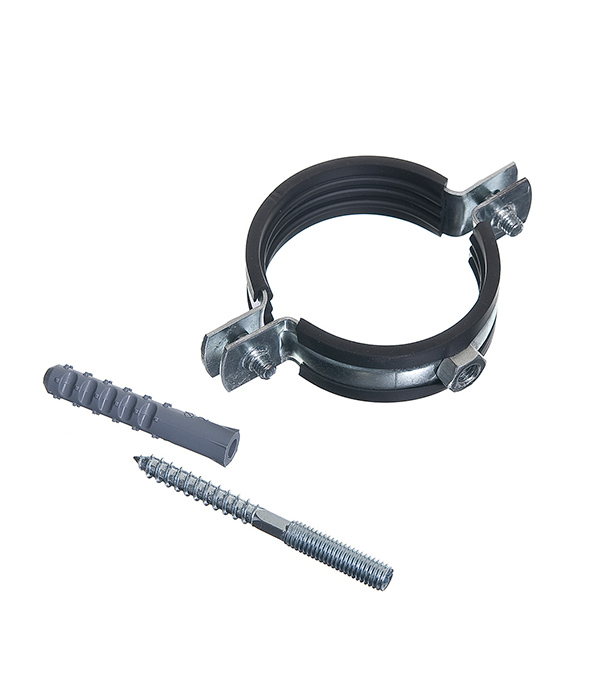

Комплектующие

Производится из оцинкованной стали. Применяют в конструкциях узлов крепления, которые испытывают на себе значительные по величине вибрации или ударные нагрузки; находящихся под влиянием перепадов температуры воздуха, влаги и пыли.

  • Хомут для трубы. Его внутренняя поверхность покрыта слоем виброизоляции. Состоит их двух половин с винтами, зажимающими трубу и быстроразъемного замка. Последний упрощает предмонтаж трубопровода и изменение его положения при эксплуатации.
  • Анкерный болт. Служит для надежной фиксации шпильки с хомутом на стене.
  • Резьбовая шпилька. Прочно удерживает на себе хомут.
  • Соединительная муфта. Деталь в виде шестигранной гайки увеличенной высоты. С помощью шпильки связывает хомут и анкерный болт.

Узел 2.14 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Вертикальную установку трубы без изоляции на стене можно сделать при помощи резьбовой шпильки. Этот вариант применяется потому, что соседние точки крепления размещают на стене одна над другой, причем расстояния между ними – относительно небольшие. По этой причине уменьшаются силы, которые действуют на каждый из крепежных узлов. Такой способ используют, если трубопровод обеспечивает транспортировку воды, технологических жидкостей, хозяйственно-бытовых стоков, инертного газа или воздуха под давлением. Их температура не отличается от окружающего трубу воздуха. А скорость движения ограничена, чтобы не создавать излишнего шума. Трубопроводы таким образом прокладывают на производственных предприятиях и в торговых центрах.

В нужной точке массива стены выполняют отверстие, куда вставляют анкер-болт FAZ и разжимают при помощи его гайки. На болт накручивается удлиняющая муфта серии VM, а уже в нее – ввинчивают шпильку с трубопроводным хомутом FRS Plus.

Комплектующие

Изготовлены из стали, защищенной слоем цинка. Применяют для узлов крепления, монтируемых внутри помещения или на улице, на которые воздействуют влага, загрязнения, воздух с высокой или низкой температурой, удары либо вибрация.

  • Хомут трубопроводный. Составлен из двух половин с винтами для зажима. Есть замок, который удобен для предварительного монтажа трубы и изменения ее положения при эксплуатации.
  • Болт анкерный. Надежно фиксирует детали узла крепления на стене и передает ей все усилия.
  • Шпилька. Служит для соединения трубопроводного хомута с муфтой.
  • Муфта соединительная. Образует единую конструкцию узла крепления, связывая через резьбовую шпильку хомут с анкерным болтом.

Узел 2.15 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Рассмотренный вариант крепления применим в случае наклонной либо горизонтальной установки трубопровода со средним и более диаметром. Магистрали фиксируют на несущем основании (стене) при помощи шпилек, ввинченных в монтажные площадки. Это подходит для труб, по которым перемещается пар, вода, воздух, другие жидкости и газы. Указанные вещества в таком случае обычно находятся под давлением, равным атмосферному, или избыточным. Это условие необходимо соблюдать для принудительной циркуляции. Так прокладывают магистральные системы в учебных заведениях, офисах и гостиницах.

Для того, чтобы зафиксировать на стене установочную площадку GPS, сверлится два отверстия. Внутрь вставляют анкерные болты FAZ и раскрепляют путем затягивания гаек. При помощи последних деталей к стенке прижимают опорную пластину указанной выше площадки. В приваренную к ней гайку завинчивают шпильку с подсоединенным на конце хомутом FRSM под трубопровод.

Комплектующие

Стальные, защищенные оцинковкой. Используют для изготовления крепежных узлов трубопроводов, эксплуатируемых в атмосфере пыльного и/или влажного воздуха, воспринимающих ударные воздействия, вибрацию, испытывающих на себе перепады температуры и связанные с этим тепловые деформации.

  • Хомут для трубы. Составлен из 2-х половин с антивибрационными прокладками и зажимными винтами.
  • Болт анкерного типа. Необходим для фиксации всего узла крепления на стенку.
  • Шпилька. Связывает трубопроводный хомут с монтажной площадкой.
  • Установочная площадка. В ее составе имеется прямоугольная стальная пластина с продолговатыми отверстиями для анкеров. Такая их форма облегчит корректировку положения элемента. В центре листа – гайка на сварке и отштампованные (диагонально) ребра для жесткости.

Узел 2.16 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Если трубопровод большого диаметра без изоляции нужно смонтировать на стене вертикально, применяется данный способ. Благодаря небольшому расстоянию между точками крепления удается равное распределение усилий между ними. Такой метод установки применим для магистралей, по которым циркулирует жидкость (вода, масло, спирт, нефтепродукты) или газ (водяной пар, воздух, аргон и т.

д.). Температура этих веществ почти не отличается от окружающей, а давление – несколько выше, достаточное для побуждения к движению. Таким образом крепят трубы для кондиционирования, отопления, горячего/холодного водоснабжения в жилых многоэтажных домах, производственных зданиях, отелях.

В массивной и прочной стене бурят два отверстия под анкерные болты типа FAZ и разжимают их. Затем на таком крепеже фиксируют опорную пластину установочной площадки GPS. В ее гайку закручивается резьбовая шпилька необходимой длины. С другой стороны на нее навинчивают трубопроводный хомут.

Комплектующие

Сталь, покрытая цинком. Подходят для деталей и узлов, испытывающих постоянное влияние значительной по величине вибрации, ударной нагрузки, влаги и загрязненных воздушных масс.

  • Хомут для трубопровода. Служит для установки магистралей (диаметр от 124 мм) внутри помещения либо на открытых площадках. Снабжен двумя винтами для обжима и прокладкой из антивибрационного материала.
  • Болт анкерный. Деталь, которая передает усилие от веса трубы (включая циркулирующее вещество) на стену.
  • Шпилька. Нужна, чтобы закрепить хомут на пластине монтажной площадки.
  • Площадка монтажная. Состоит из стальной пластины с отверстиями под анкерный крепеж и приваренной к ней гайки (резьбовое соединение).

Узел 2.17 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Чтобы установить горизонтально на стене две параллельные трубы, часто применяют одну монтажную траверсу. Отличительная особенность рассматриваемого варианта – возможность лучше перераспределить нагрузку от трубопроводов на крепежный узел и несущее основание, т.к. магистрали отличаются по диаметру. Так монтируют коммуникации для воды, водяного пара, воздуха или других газов. Т.к. теплоизоляция на трубах отсутствует, то температура указанных веществ практически не отличается от окружающей среды.

А давление – выше, что является фактором, побуждающим их к движению. Монтаж этих крепежных узлов выполняют чаще всего во вспомогательных помещениях торговых комплексов или производственных цехов для циркуляции теплоносителя, воды, удаления жидких отходов производства.

Сначала в стенке выполняется два отверстия, рассчитанных на анкерный крепеж FAZ. Эти болты зажимают в материале, одевают на них монтажную траверсу FUS и прижимают ее к несущему основанию с помощью шестигранных гаек и шайб для шины HK. В консоль заводят пару гаек FCN Clix, в которые вкручивают шпильки (с хомутами FRS Plus). Чтобы исключить откручивание резьбы, имеются контргайки MU.

Комплектующие

Оцинкованная сталь. Предназначены для деталей узлов крепления трубопроводов и других коммуникаций, на которые при эксплуатации действуют солнечные лучи, пыль, воздух, насыщенный влагой, а также механические удары или вибрация.

  • Анкер-болт. Прижимает к стене монтажную траверсу, надежно фиксирует ее вместе с остальными деталями крепежного узла.
  • Шпилька. Прочно удерживает два трубопроводных хомута на траверсе.
  • Гайка. Создает на шине траверсы точку крепления с внутренней резьбой для монтажа хомута.
  • Траверса. Деталь, закрепленная на стене, которая удерживает хомуты для труб при помощи шпилек.
  • Заглушка. Исключает скопление влаги, загрязнений внутри траверсы, а также травмы о металлическую кромку на торце.
  • Шайба. Имеет отгибы, охватывающие шину траверсы и предохраняющие ее от замятия и других повреждений при затяжке гаек анкерных болтов.
  • Хомут для трубопровода. Составлен из двух половин с виброизоляцией и зажимными винтами. Дополнен быстроразъемным замком для предварительного монтажа коммуникаций и их юстировки при эксплуатации.
  • Гайка 6-тигранная. Предохраняет шпильку с хомутом от откручивания из гайки для шины.

Узел 2.18 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Если нужно установить трубопровод при определенном расстоянии до опоры и одновременно обеспечить требуемую жесткость узла крепления, без варианта с консольным выносом не обойтись. При этом одиночную трубу без изоляции монтируют на траверсе, которая, в свою очередь, зафиксирована на стене при помощи уголка. Последний крепится к основанию двумя анкерными болтами. Из-за наличия этого дополнительного элемента крепежный узел – более надежный и прочный. Он подходит для труб, по которым транспортируются жидкости (вода, фреоны), воздух или газы (азот, пропан-бутан и т.д.). Их скорость варьируется, а давление должно быть достаточным для перекачки веществ с требуемым расходом.

В стене выполняют два отверстия под анкерные болты FAZ, которыми фиксируют уголок WK. C ним при помощи двух комплектов (болт SKS + гайка для шины FCN Clix) соединяют траверсу. На нее через болт для шины FHS Clix устанавливают хомут для трубы FRS Plus. Оба торца траверсы закрыты при помощи пластмассовых заглушек FEC.

Комплектующие

Сталь с антикоррозионным покрытием (цинк). Используют для монтажа крепежных узлов труб, кабельных систем, на которые при эксплуатации действуют вибрация, удар, солнечная радиация и атмосферные осадки, разница температур воздуха, пыль и другие загрязнения.

  • Болт-анкер. Удерживает на стене уголок, на котором закреплена монтажная траверса с хомутом для трубопровода.
  • Уголок. По сути эта конструкция является угловой консолью, на которую опирается монтажная траверса.
  • Гайка. Крепежная деталь в специальном исполнении для шины, которая способна прочно зафиксировать траверсу на уголке.
  • Болт. Имеет стандартную шестигранную головку и служит для создания надежного резьбового соединения с гайкой для шины.
  • Плоская шайба. Предотвращает деформацию и повреждение материала траверсы при затягивании резьбы.
  • Монтажная траверса. Деталь, которая устанавливается на уголок, и служит для размещения хомутов под трубопроводы.
  • Заглушка. Сделана из пластика. Придает траверсе эстетичный вид, предохраняет ее внутреннюю полость от влаги и пыли, а руки монтажников – от травм об кромку металла на торцах.
  • Болт. Снабжен головкой т-образной формы и предназначен для фиксации хомута на шине траверсы.
  • Хомут. Нужен для удержания трубопровода. Составлен из двух одинаковых половин, снабженных парой зажимных винтов. Есть быстродействующий замок, упрощающий процессы предварительного монтажа магистралей и внесения корректив в их положение при эксплуатации системы.

Узел 2.19 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Пару неизолированных трубопроводов одинаково небольшого диаметра вывешивают на стене с помощью консоли. Последняя деталь для этой цели имеет опорную площадку. Это придает жесткость всей конструкции крепежного узла и позволяет полностью передать действующие на него усилия на анкерный крепеж, установленный в массиве стены. Такой вариант монтажа трубопроводной системы используют, когда по ней транспортируют воду, другие жидкости, воздух или газ, находящиеся под избыточным (относительно атмосферного) давлением. Указанный метод крепления допускается для циркуляции теплоносителя систем отопления или вентиляции помещений; хладагента для кондиционирования; аргона и углекислого газа для сварочно-сборочных производств.

Для того, чтобы закрепить консоль, в стене просверливают два отверстия для анкерных болтов FAZ. Их крепят, разжимая цангу крепежа за счет затягивания штатных гаек. При этом над поверхностью несущего основания высвобождается резьбовая часть, на которой, в свою очередь, фиксируют опорную площадку консоли FCA. Затем на ней, применив гайки для шины FCN Clix, образуют две точки с резьбой. Они используются для подвески на шпильках хомутов под трубы. Страховку этих соединений от несанкционированного отворачивания гарантирует наличие шестигранных контргаек серии MU.

Комплектующие

Оцинкованная сталь. Используются в качестве деталей для узлов крепления, которые эксплуатируются в атмосфере влажного или запыленного воздуха, испытывают на себе влияние солнечного света, вибрационных и ударных нагрузок переменной интенсивности.

  • Анкер-болт. Прижимает к стене опорную площадку консоли.
  • Шпилька. Удерживает хомуты на шине консоли.
  • Гайка шины. Нужна для того, чтобы получить на траверсе точку с внутренней резьбой.
  • Консоль. Имеет шину с приваренной к ней опорной площадкой. В последней выполнены два удлиненных, взаимно перпендикулярных отверстия для анкеров. Это облегчит поворот консоли на небольшие углы или коррекцию ее по высоте.
  • Заглушка. Закрывает внутреннее пространство консоли от пыли и воды, а также защищает монтажников от травм стальными кромками торца.
  • Хомут. Удерживает трубопровод в нужном положении. Составлен из двух идентичных половин с виброгасящими прокладками и пары зажимных винтов. Предварительную установку трубы и смену ее положения при эксплуатации упростит имеющийся быстродействующий замок.
  • Шестигранная гайка. Ее задача – полностью исключить вероятность откручивания шпильки с хомутом из гайки шины, законтрив это соединение.

Узел 2.20 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Чтобы закрепить на стене две трубы одного сечения, не имеющих изоляции, вполне достаточно использовать консоль, состоящую из шины с приваренной к ней опорной пятой. Жесткость всех частей этой детали позволит беспрепятственно передать все усилия, действующие на крепежный узел с трубопроводом, через анкерные болты к несущей стене. Такой монтаж особенно удобен для магистралей, относящихся к одной и той же системе жизнеобеспечения домов, производственных помещений (холодильные склады) или офисных зданий. Это может быть подача и возврат теплоносителя системы отопления; холодной воды – для нужд вентиляции или кондиционирования воздуха; горячего водоснабжения. В таких случаях оба циркулирующих потока отличаются друг от друга по скорости движения, давлению и температуре.

Сверлится два отверстия в материале стены для болтов анкерного типа FAZ, с помощью которых фиксируют опорную площадку консоли ALK. К ее шине на болтах FHS Clix притягивают хомуты трубопроводов FRS Plus.

Комплектующие

Сталь с оцинкованным покрытием. Применяются для установки линий трубопроводов, находящихся снаружи либо внутри помещений, которые превосходно выдержат действие ударов, вибрации и термических деформаций, запыленного или влажного воздуха, атмосферных осадков.

  • Анкерный болт. Удерживает на стене консоль за опорную площадку.
  • Болт для шины. Имеет головку из полипропилена, выполненную в форме буквы Т. Назначение – создание на консоли точек с наружной резьбой для фиксации хомутов.
  • Консоль. Монтажный элемент, нужный для установки труб на стенку из кирпича, газобетона и т.д.
  • Пробка-заглушка. Деталь из пластмассы, плотно закрывающая внутренность шины от грязи и влаги и предохраняющая руки от порезов о материал консоли.
  • Трубопроводный хомут. Имеет две равновеликие части с зажимными винтами и виброизоляционными прокладками. А быстроразъемный замок нужен для предварительной установки коммуникаций или юстировки их положения.

Узел 2.21 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Тяжелую трубу большого диаметра следует монтировать на стену при помощи узла крепления, включающего усиленную консоль. Она состоит из двух перпендикулярных шин и такой же укосины (кницы) между ними, связанных между собой сваркой. Причем тот отрезок, который при установке консоли параллелен несущей стене, имеет отверстия для анкерных болтов. Такая конструкция позволяет уменьшить усилия, нагружающие все стальные профили, и почти полностью передать их непосредственно на несущую стенку.

Гайку для шины требуется для получения на этой детали отверстия с резьбой, куда вкручивают шпильку с хомутом для трубопровода. Как правило, по коммуникациям, установленным таким способом, перемещают жидкости или газы, имеющие значительный расход. Этому способствует достаточная площадь поперечного сечения трубопровода, а, следовательно, его небольшое гидравлическое сопротивление. Так поступают на предприятиях нефтеперерабатывающей отрасли, химических производствах, где необходимо перекачивать плотные и вязкие жидкости либо газы со значительным количеством примесей.

Сначала для анкерных болтов FAZ в стене бурят два цилиндрических отверстия. Крепежные изделия раскрепляют внутри материала строительной конструкции и устанавливают на них консоль FCAM. Внутрь горизонтальной части консоли заводят гайку для шины и вворачивают в нее отрезок шпильки. Это соединение дополнительно контрится стандартной шестигранной гайкой. А на противоположный конец шпильки предварительно навинчен хомут для трубы.

Комплектующие

Оцинкованная сталь. Применяют в креплениях, испытывающих на себе влияние атмосферной влаги, воздуха с переменной температурой, загрязненного пылью, а также сильной вибрации или ударов значительной силы.

  • Анкер-болт. Он разжат в стене и передает ей все усилия, которые действуют на трубу и ее крепление.
  • Хомут. При помощи двух зажимных винтов надежно удерживает массивные трубы (диаметр от 124 мм и выше). Для сохранения работоспособности крепежного узла оснащен прокладкой из виброизоляционного материала.
  • Гайка. Деталь, которая фиксирует шпильку на шине консоли.
  • Консоль. Имеет конструкцию, усиленную приваренным под углом раскосом. В опорной шине выполнено два продолговатых отверстия, облегчающие регулирование этой детали по углу или высоте после окончания монтажных операций.
  • Шпилька. Связывает хомут с шиной консоли.
  • Гайка. Контрит шпильку, предотвращая ее отвинчивание.

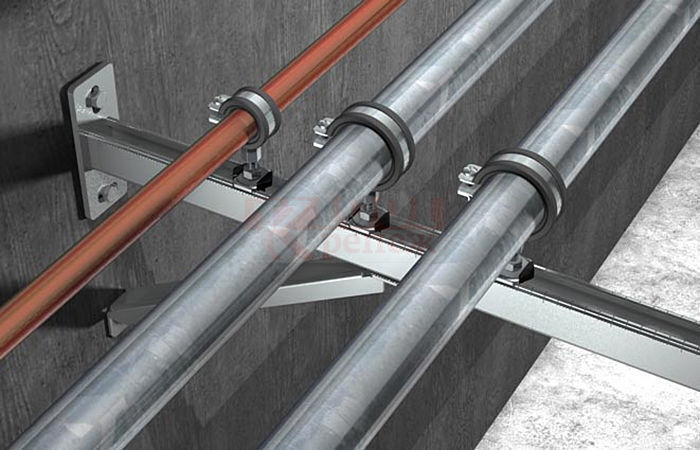

Узел 2.22 Крепление трубопровода к стене

Документация:

  • Скачать pdf

Описание

Для крепления к стене одновременно двух неизолированных труб практикуют использование консоли со сдвоенной (в поперечном сечении) шиной, усиленной снизу угловым элементом, играющего роль кницы. Эти детали связаны между собой элементом для сквозного монтажа, а анкерные болты удерживают их на поверхности основания. Такая схема установки способна разнести усилие от веса узла крепления и трубопровода на три точки (по числу анкер-болтов). Две гайки для шины образуют на консоли пару отверстий с внутренней резьбой. В них вкручиваются шпильки с хомутами под трубопровод. Данный метод установки предпочтителен для коммуникаций, по которым циркулирует сжатый воздух, природный газ, вода или водяной пар.

Монтируют трубы следующим образом. Под анкерные болты FAZ в материале стены пробуривают три отверстия. На двух крепежах устанавливают опорную площадку консоли FCA, а третий используют для фиксации ее углового элемента PSAE. Консоль связана с ним при помощи сквозного элемента PFCN. Далее на шину помещают ее гайки FCN Clix, в которые завинчивают пару шпильки. На последних устанавливают хомуты для труб FRS Plus.

Комплектующие

Производятся из оцинкованной стали. Ими оснащают крепежные узлы, подвергающиеся воздействиям атмосферных осадков, загрязненного либо влажного воздуха, термических напряжений, ударов и вибрации переменной интенсивности и направления.

  • Анкер-болт. Смонтирован внутри стены. Прочно удерживает на несущем основании консоль и ее угловой элемент.
  • Шпилька. Надежно удерживает хомуты для трубопроводов на консоли. При этом точно соблюдается требуемая дистанция до стенки и между осями соседних магистралей.
  • Гайка. Полимерными крыльями зафиксирована на шине, образуя резьбовое отверстие под шпильку с хомутом.
  • Консоль. Ее шина – сдвоенная, по поперечному сечению напоминающая букву H. В ее опорной площадке есть два продолговатых отверстия для анкеров. Это упростит при необходимости поворот консоли на небольшой угол или корректировку ее положения по высоте.
  • Угловой элемент. Выполняет роль дополнительной опоры консоли, увеличивает ее несущую способность и надежность узла крепления.
  • Хомут под трубопровод. Имеет две симметричные половины с виброизолирующими прокладками и зажимными винтами. Есть быстродействующий замок, который нужен при предварительной установке магистрали и для юстировки ее положения при эксплуатации.
  • Шайба опорная. Применяется совместно с угловым элементом в месте его крепления к стене. Предохраняет сопрягаемые детали от вмятин и деформаций при затяжке.
  • Элемент сквозного монтажа. Состоит из полимерной слайд-гайки специальной формы и шестигранного болта. Связывает угловой опорный элемент с шиной консоли.
  • Гайка. Шестигранный крепежный элемент. Предотвращает самопроизвольное отворачивание резьбовой шпильки с хомутом из гайки для шины.

Крепление трубопроводов (труб) к конструкциям и потолку на Тросовых подвесах

Возможности Gripple

Тросовые хомуты для труб Gripple

Универсальные хомуты для труб Gripple могут крепиться к траверсам либо поворотом на 90º, либо при помощи резьбовой шпильки М6 или М8.

Хомуты Gripple комплектуются накладками-демпферами различной толщины и ширины и обжимным тросом с оплеткой. Наличие оплетки позволяет монтировать трубопроводы с большим диапазоном температур рабочей жидкости и снижает вибрации, а также исключает механическое воздействие от крепления на трубопровод во время эксплуатации.

А использование самого обжимного троса в качестве хомута позволяет заменить более 11 других хомутов для труб разных диаметров.

При необходимости хомуты комплектуются втулками из термоизоляционного материала.

Варианты монтажа на тросовых хомутах Gripple

1.

Крепление на резьбовую шпильку

  • для труб диаметром от 15 мм до 168 мм
  • двойная внутренняя резьба M8/M10
  • крепеж — Тросовый хомут под шпильку

2.

Крепление на шуруп с резьбовым окончанием

  • для труб диаметром от 15 мм до 168 мм
  • двойная внутренняя резьба M8/M10
  • нагрузка — 75кг
  • крепеж — Тросовый хомут под шпильку, Шуруп по бетону с резиновым окончанием

3.

Многоярусный монтаж на траверсу

  • крепление в траверсу поворотом на 90º
  • нагрузка на узел — до 200кг
  • крепеж — Тросовый хомут QT, Универсальная траверса

4.

Подвес на траверсе

  • для труб диаметром от 15 мм до 168 мм
  • регулировка высотных отметок нажатием кнопки
  • нагрузка на узел — до 220кг
  • крепеж — Тросовый хомут под шпильку, Тросовый подвес UniGrip с центральным выходом троса

Тросовые хомуты для труб

Монтаж технологических трубопроводов на FAST TRAK

Монтажная система Fast Trak предназначена для быстрого монтажа любых инженерных коммуникаций внутри здания, в том числе технологических трубопроводов.

Fast Trak идеально подходит для объектов, где монтаж приходится осуществлять в условиях ограниченного пространства.

Fast Trak идеально подходит для объектов, где монтаж приходится осуществлять в условиях ограниченного пространства.

Система Fast Trak удобна и проста в использовании, все аксессуары (хомуты для труб, J-Hook для крепления VRF и дренажных труб, клипсы для фиксации лотков и т.п) фиксируются на кронштейн или направляющие за считанные секунды. Монтаж на этой системе до 6 раз быстрее, по сравнению с традиционными методами.

Варианты монтажа на Fast Trak

1.

В один уровень с J-Hook

  • крепление хомутов поворотом на 90º
  • нагрузка на узел — до 200кг
  • крепеж — Тросовый хомут QT, Fast Trak, J-Hook

2.

Многоярусный монтаж

  • крепление хомутов поворотом на 90º
  • нагрузка на узел — до 200кг
  • крепеж — Тросовый хомут QT, Fast Trak

Кронштейны Fast Trak

Кронштейны PB и LPB

Монтаж трубопровода c помощью кронштейнов PB и LPB в несколько раз быстрее, чем классическим способом крепления при помощи траверсы и шпильки, благодаря универсальным хомутам для труб Gripple.

Кронштейны LPB монтируются непосредственно на стены или потолочные перекрытия и позволяют максимально приблизить монтируемый трубопровод к несущей поверхности.

  • Монтаж до 6 раз быстрее, по сравнению с традиционными методами
  • Позволяет легко и быстро монтировать технологические трубопроводы максимально близко к перекрытию или стене
  • Универсальное решение – вариант крепления винтами к потолку или стене
  • Экономия рабочего времени из-за отсутствия необходимости механической обработки деталей при монтаже

Схемы крепления на Кронштейнах PB и LPB

1.

Крепление к стене

  • крепление хомутов в траверсу поворотом на 90º
  • нагрузка на узел — до 200кг
  • крепеж — Кронштейн LPB

2.

Крепление к потолку

  • крепление хомутов в траверсу поворотом на 90º
  • нагрузка на узел — до 200кг
  • крепеж — Кронштейн LPB

Кронштейны PB и LPB для монтажа трубопроводов

Служба поддержки клиентов

Специалист свяжется с вами в течение 15 минут

Как починить сломанную трубу внутри стены

Сломанные трубы создают множество проблем для каждого домовладельца. К счастью, их можно устранить, а причины их повреждения – предотвратить.
Обладая нужными инструментами, навыками и знанием чертежа своего дома, вы тоже сможете справиться с этой работой.

Содержание

Что вызывает разрыв труб?

Очень холодная погода является основной причиной разрыва труб. Это заставляет воду внутри них расширяться и приближаться к замерзанию. Когда давление увеличивается слишком сильно, структура трубы повреждается. Обычно это происходит, когда температура опускается до -6 градусов по Цельсию.

Как узнать, что труба лопнула

Признаки лопнувшей трубы часто могут остаться незамеченными или могут быть повсюду, в зависимости от места и величины разрыва. Знаки всегда будут включать воду.

  • Затопление . Самый очевидный признак – если вы заметили лужи воды на полу, если стены очень мокрые, и если вы видите, что счетчик воды крутится как сумасшедший, то у вас потоп.
  • Пузырящиеся стены. Когда утечка воды не так очевидна, вы можете заметить пузыри, образующиеся под краской или обоями на ваших стенах.
  • Форма. Еще один признак чрезмерной влажности. Несмотря на это, в некоторых домах есть эта проблема, но если вы столкнулись с плесенью впервые за долгое время, причиной может быть сломанная труба.
  • Участки очень зеленой травы. Если за пределами вашего дома и вокруг вашего двора прорвало трубу, вода зальет ваш газон. А если есть участки очень зеленой травы, скорее всего, это поврежденная труба.

В любом случае лучше сразу вызвать профессионального сантехника. Обязательно проведите быстрое исследование, чтобы найти надежных сантехников рядом с вами и избегайте румяных «экспертов» на своем пути. Или, если у вас есть необходимые знания — сразу приступайте к устранению проблемы.

Нужен разнорабочий?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

Введите свой почтовый индекс Добавьте действительный почтовый индекс, например. SE1 2-й

По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Как найти сломанную трубу

Когда внутри ваших труб образуется лед, он не обязательно повреждает то место, где образовался. Иногда все, что делает лед, — это создает блокировку, создавая давление, которое прорывается в наиболее уязвимом месте, которое может быть найдено где-то еще. Поэтому очень важно точно определить место поломки.

  • Осмотрите знаки повреждения водой . Осмотрите свои стены, пол, потолок, подвал и остановитесь на том месте, где признаки повреждения наиболее заметны. Ваша утечка, скорее всего, есть, хотя это и не обязательно. Очень часто вода скапливается в другом месте.
  • Обыскать открытые подвальные трубы на наличие коррозии и плесени . Коррозия, влага, плесень или гнилая древесина указывают на необходимость ремонта протечки поблизости. Сломанная труба, скорее всего, находится за стеной.
  • Попробовать почувствовать запах сточных вод . Ну, вам действительно не нужно пытаться для этого. Запах канализации говорит о том, что у вас не только прорвана труба, но и канализационная. И для этого все может стать очень грязным. Рекомендуется сразу вызывать мастера, так как у них есть специальное оборудование для таких случаев. Мало того, ядовитый газ из канализационных труб очень взрывоопасен.

Негерметичный котел? Ознакомьтесь с нашим руководством по устранению протекающей трубы котла здесь.

Как починить сломанную трубу внутри стены

Починить трубу внутри стены — непростая задача, поэтому лучше поручить это дело профессиональному сантехнику. Но если вы уверены, что можете сделать это самостоятельно, просто следуйте этим инструкциям.

  • Вырежьте участки поврежденного гипсокартона с помощью пилы . Как только вы полностью уверены, где находится повреждение, разрежьте стену, чтобы получить доступ.
  • Оберните трубу тканью и двигайтесь, пока она не намокнет. Если вам не посчастливилось увидеть поломку своими глазами, вам нужно будет найти ее с помощью тряпки. Возможно, вам придется повторить это несколько раз, пока вы не определите точное место поломки.
  • Поместите емкость под сломанную трубу . Ремонт сантехники будет грязным, поэтому контейнер должен собирать все, что выльется из трубы, с которой вы собираетесь работать.
  • Разрезать трубу ниже места утечки . Для этого вам понадобится инструмент для резки труб. Плотно завинтите инструмент и вращайте его до тех пор, пока труба не будет прорезана.
  • Просушить трубу . Вы не можете работать, если он мокрый.
  • Снова разрезать над местом утечки труборезом .
  • Очистить трубу . Это включает в себя как внутреннее, так и внешнее. Внутри может быть больше льда, поэтому убедитесь, что там нет препятствий.
  • Установите медную ремонтную втулку. С помощью паяльной лампы нагрейте нижний конец ремонтной втулки. Дайте припою расплавиться и заполнить соединение. После того, как он остынет примерно через 10 минут, сделайте то же самое с верхним концом. При этом надевайте защитные очки и перчатки. Проверьте наличие утечек после того, как закончите.
  • Залатать стену .
См. также:

Как стать хорошим сантехником

Как защитить трубы от замерзания

Если вы дорожите своим домом, вы должны уделять много внимания сантехнике. Если вы предпочитаете не вызывать сантехника каждую зиму, необходимо принять профилактические меры от низких температур.

  • Изолируйте все водопроводные трубы. Изоляция — это первый шаг к предотвращению замерзания, но это не единственное, что вам нужно сделать, так как она только замедляет движение холодного воздуха.
  • Использовать нагревательные устройства. Если раньше вам приходилось сталкиваться с поломанными трубами, то вы уже знаете, где самые проблемные места. Если они оказались у вас в подвале или в другой комнате, то просто нагрейте комнату. Это может не принести пользы для ваших счетов за электричество, но это убережет трубы от разрыва.
  • Нагрейте область вокруг замороженной детали вручную . Если вы предпочитаете не обогревать всю комнату, вы можете просто следить за температурой и что-то делать только тогда, когда становится слишком холодно. Запланируйте частые визиты к своим трубам и подогрейте их, если заметите какие-либо признаки льда.
  • Используйте термоконвекционный клапан рециркуляции горячей воды с регулируемой температурой . Этому не нужно электричество для работы. Что он делает, так это циркулирует теплую воду по линиям горячей и холодной воды, когда температура падает ниже определенной точки. Минусом этого метода является тот факт, что он требует установки клапана на два-три этажа выше водонагревателя. Кроме того, ваш счет за воду заметно увеличится.

Уход за трубами в доме в холодную погоду – очень ответственная задача, и в большинстве случаев ваших знаний может оказаться недостаточно. Вот почему лучше каждый год проводить полную проверку и выявлять проблемы до их возникновения.

Заголовок Источник фото: bogdanhoda/shutterstock.com

Как найти, варианты ремонта и стоимость

перейти к содержанию

Автор New Flow Plumbing Inc.|Опубликовано: 19 февраля 2021 г. |Категории: Жилой водопровод, Канализационные системы|

Протекающие водопроводные трубы

Протекающая труба в стене может означать катастрофу для вашего дома.

У вас есть все виды труб, проходящих сквозь стены, от водопроводных до канализационных и даже от газовых.

В этой статье мы поговорим о том, как узнать, откуда берутся течи, о вариантах ремонта и стоимости устранения поломки.

Как найти протекающую водопроводную трубу в стене

Используйте следующие методы, чтобы определить, откуда может идти утечка воды:
