Установка электрических розеток своими руками

В этой статье мы рассмотрим основные способы установки и подключения розеток, которые могут пригодиться при ремонте квартиры или частного дома.

По типу монтажа розетки можно разделить на три вида: внутренние, наружные и выдвижные. Первые два типа наиболее популярные, о них мы и поговорим ниже.

1. Подключение розеток (общая схема)
2. Установка внутренней розетки
3. Установка наружной (внешней) розетки
4. Установка розетки с заземлением
5. Установка розеточного блока

1. Подключение розеток (общая схема)

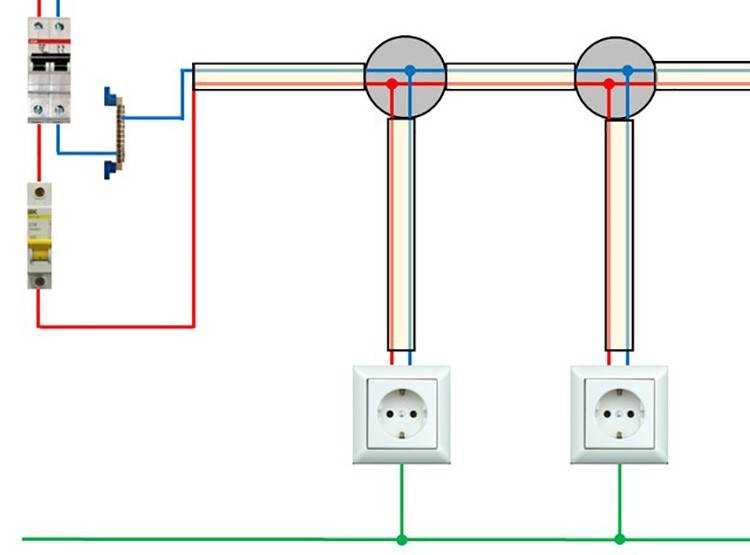

Схема подключения бытовых электрических розеток довольно проста. Ниже представлена типовая схема подключения двух розеток:

Силовой кабель из распределительного щитка (РЩ) заходит в распределительную коробку. Из распределительной коробки идут отдельные кабели на каждую розетку.

Распределительная (распаячная) коробка позволяет разделить одну линию на несколько. Если на одной линии устанавливается только одна розетка, то распаячная коробка не нужна. На схеме мы видим обозначения – С1, С2, С3, это соединения соответствующих жил кабелей: фаза, ноль и заземление.

При подключении розеток жилы кабеля соединяются строго по цветам (в отличие от выключателей), как показано на фото ниже. В данном случае подключаются розетки с заземлением, поэтому используется трёхжильный кабель:

Таким образом можно подключить не только две, но и три и более розеток. Главное сделать расчёт кабеля на нагрузку, чтобы избежать повреждения электропроводки в результате нагрева.

2. Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

3. Установка наружной (внешней) розетки

Такие типы розеток очень популярны в деревянных частных домах и на дачах. Для монтажа такой розетки не нужен подрозетник. Розетка крепится к стене при помощи саморезов.

Что касается электрического кабеля, то он прокладывается в кабель-каналах или просто по стене с фиксацией при помощи специальных пластиковых скоб.

Пример монтажа кабель-канала представлен ниже:

На фото выше кабель-канал открыт

Пример саморезов для крепления кабель-канала

Для примера рассмотрим процесс установки и подключения двойной наружной розетки:

Шаг 1. Снимаем переднюю панель розетки.

Шаг 2. Крепим розетку к стене при помощи саморезов и подключаем питающий кабель:

Шаг 3. В передней панели розетки необходимо сделать небольшой вырез под кабель, как показано на фото ниже. Для этого удобно использовать ножницы по металлу:

Шаг 4. Устанавливаем панель на место и закрываем кабель-канал.

4. Установка розетки с заземлением

Розетка с заземлением устанавливается аналогично простым розеткам, единственным исключением является то, что к данному типу электротехнических устройств подводится и подключается жила заземления.

Соответственно для установки простой розетки 220В нам достаточно двужильного кабеля (как в примерах выше), а для розетки с заземлением необходим – трёхжильный.

Розетки с заземлением также могут быть внутренними и наружными и иметь разное количество гнёзд.

Розетки с заземлением необходимы при подключении любой мощной техники, а также техники, обладающей электронными системами контроля и управления: электрические духовки, варочные панели, современные холодильники, стационарные компьютеры, LED-телевизоры. Также заземления требует техника, рабочий цикл которой непосредственно связан с водой: стиральные и посудомоечные машины, водонагревательные котлы и т.п. Вилки таких устройств имеют специальный заземляющий контакт:

Ниже рассмотрен пример подключения двойной розетки с заземлением «Этюд» производителя Schneider Electric:

Шаг 1. Снимаем декоративную панель:

На фото ниже представлены места крепления жил питающего кабеля и болты для их фиксации:

Шаг 2. С помощью индикаторной отвёртки убеждаемся в отсутствии напряжения на кабеле:

Шаг 3. Подключаем кабель к розетке и тщательно фиксируем его жилы:

Шаг 4. Устанавливаем розетку в подрозетник и фиксируем её:

Шаг 5. Устанавливаем декоративную панель розетки обратно:

5. Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Детальное видео о подключении блока из пяти розеток:

На этом всё. Надеюсь, статья оказалась для вас полезной.

Как подключить розетку своими руками

Не каждый домашний мастер, даже при наличии определённого опыта выполнения ремонтных работ, знает, как подключить розетку правильно, чтобы избежать проблем типа короткого замыкания или перегрузки электросети.

С одной стороны, такая работа не занимает много времени и не требует большого объёма специализированных знаний, с другой – несоблюдение основных правил и особенностей монтажа может привести к появлению пожароопасной ситуации. Тем более что в современной квартире и частном доме может устанавливаться достаточно мощное оборудование (от электрочайника до электрического котла).

Возрастание нагрузок приводит к необходимости правильно выбрать розетку и определиться со схемой её подключения (при необходимости, предусмотрев заземление).

Содержание статьи

Основные типы розеток для дома
Схемы подключения розеток
- Как подключить обычную розетку
- Как подключить розетку с заземлением
- Как подключить двойную розетку
- Как подключить блок розеток

Основные типы розеток для дома

Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами:
• Тип «С», самый простой и удобный для подключения. Включает только 2 контакта – «нуль» и «фаза».

Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками.
• Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).

Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом.
• Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.

Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам.
Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов. Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.

Схемы подключения розеток

Для правильной и долгой работы электророзетки следует ответственно отнестись к её подключению. В первую очередь, следует обязательно отключить соединяемый с изделием кабель от электросети. Лучше всего, если для каждой комнаты или линии установлен свой автомат – это позволит обесточить только часть квартиры. Если такой возможности нет, выкручивают пробки для отключения электричества во всей квартире (или доме).

Как подключить обычную розетку

У обычных электророзеток схема подключения не отличается большой сложностью и требует от исполнителя таких действий:
1. Подготовка соответствующего инструмента (отвёртка, нож для подрезки изоляции, мультиметр).

Специальный нож для снятия внешней изоляции кабеляСтриппер — для снятия изоляции с проводов1. Отвертка 2. Канцелярский нож (Если надо установить несколько розеток, необязательно покупать «Специальный нож» и «Стриппер»

2. Проверка отсутствия тока в подведённом к электроточке проводе.
3. Зачистка кабеля путём удаления изоляции на 150–200 мм от края для двойной изоляции и на 50–100 мм – для одинарной.

4. Непосредственно сам процесс подключения, состоящий из соединения контактов с оголёнными частями питающего кабеля. Провода заводятся в клемму и затягиваются винтом – так, чтобы избежать передавливания, но и избежать выскальзывания. Рекомендуется сгибать их кольцами диаметром несколько миллиметров.

5. Установка изделия в коробку. В процессе монтажа следует избегать перекосов рабочей части, провода спрятать в подрозетнике, а устанавливаемое изделие закрепить с помощью винтов и прижимных лапок.

После надёжного закрепления всех деталей переходят к завершающему этапу – установке декоративной накладки и рамки. Для этого соответствующий элемент устанавливают на место и затягивают шурупы.

Теперь осталось только включить автомат и проверить работоспособность электророзетки.

Как подключить розетку с заземлением

Перед тем, как подключить розетку с заземлением, тоже проверяется отсутствие тока в питающем кабеле. Следующие этапы похожи на начало подключения обычного варианта изделия, но с учётом наличия уже трёх проводов вместо двух. Для упрощения работы контакты современных кабелей защищаются с помощью разноцветной изоляции, обозначая заземление желто-зеленым цветом. Назначение одноцветных проводов определяют с помощью тестера.
После зачистки части кабеля соединяют с соответствующими контактами электророзетки: «фазу» – с правым, «нейтраль» – с левым, «землю» – с верхним.

Опасность неправильного подключения заключается в появлении определённого риска для бытовой техники. Любые повреждения нейтрали приводят к замыканию фазы на корпус любого, даже не работающего, а просто подключённого электроприбора.
После завершения работы следует проверить эффективность заземления. Для этого пользуются отвёрткой-тестером и мультиметром. Если индикатор прикасающегося к заземлению прибора загорается, подключение было выполнено неправильно – или изделие повреждено.

Как подключить двойную розетку

Способы, как подключить двойную розетку, зависят от её конструкции. У стационарных элементов для этого предусмотрены специальные контакты с зажимами. От монтажника требуется всего лишь выполнить соединение питающих проводов с разными токопроводящими пластинами.

При подключении двух частей электрокабеля к одной пластинке может произойти короткое замыкание. Это приведёт к повреждению или выходу из строя и электроточки, и подключённого к ней прибора. Подключение сборного варианта двойной электророзетки не отличается от подключения целого блока, состоящего из 3, 4, 5 и более элементов.

Как подключить блок розеток

Для того чтобы подключить блок розеток обычно применяют так называемый «шлейфовый способ».

Шлейфовый способ подключения розеток

Он состоит из следующих этапов:
1. Заведение проводов в первый подрозетник и подключение обычным способом.
2. Изготовление из отрезков проводки перемычек с таким же сечением, как основной кабель.
3. Соединение одинаковых контактов перемычками.

Собираем декоративную рамочку

Способ позволяет правильно подключить розетки от одного провода, но имеет серьёзный недостаток. При повреждении кабеля из строя выходят все электророзетки одновременно. Для повышения надёжности подключить розетку одну к другой можно и с помощью комбинированного метода. Такое подключение является параллельным и отличается наличием второго питающего кабеля, подводимого к последнему элементу, предназначенному для включения самого мощного прибора (например, сплит-системы или электропечи).

Заключение
Зная, как правильно подключить две розетки, один элемент или целый блок к сети, даже не слишком опытный мастер сможет выполнить эти действия самостоятельно. Сам процесс подключения займёт немного времени по сравнению с установкой электроточек, проведением кабеля и другими электромонтажными работами. А владелец жилья обойдётся без вызова электрика и даже сэкономит определённую сумму.

Как подключить две настенные розетки | На главную Руководства

Автор Chris Deziel

Установка обычной дуплексной розетки дает вам две пригодные для использования розетки питания; он подключен внутри, так что одно электрическое соединение питает их обоих. Каждая розетка имеет два набора разъемов — один для питания, а другой — для расширения цепи до другого устройства, поэтому очень просто добавить еще одну дуплексную розетку к существующей, чтобы получить четыре розетки питания. Принцип подключения одинаков, независимо от того, находятся ли розетки в одной электрической коробке или в разных, но подключение розеток в разных коробках означает протягивание дополнительного провода.

Установите электрическую коробку для каждой розетки. Если вы планируете поставить их рядом друг с другом, установите один двойной короб, достаточно большой, чтобы вместить их обоих. Если стены не покрыты, прикрепите черновые коробки к стойкам стены. Если стены покрыты, обычно проще установить ремоделирующие коробки, которые крепятся непосредственно к гипсокартону.
Проложите кабель цепи к одной из розеток от панели или от удобной точки подключения к другой цепи. Оставьте провода отключенными, пока не подключите розетки, чтобы избежать удара током. Если розетки находятся в отдельных коробках, протяните еще один кабель от первой коробки ко второй. Разрежьте 8-дюймовый кабель канцелярским ножом и извлеките провода, чтобы соединить две розетки в одной коробке.
Зачистите концы кабелей ножом, чтобы оголить провода. Вам нужно около 6 дюймов оголенного провода на каждом конце каждого кабеля, чтобы обеспечить хорошее соединение. Зачистите конец каждого провода с помощью инструмента для зачистки проводов, чтобы обнажить около 1/2 дюйма проводника.
Подсоедините черный провод цепи к одной из бронзовых клемм на первой розетке. В некоторых розетках за каждой клеммой есть самоблокирующееся отверстие, в которое можно просунуть конец провода. Если это отверстие отсутствует, оберните конец провода по часовой стрелке вокруг клеммного винта с помощью плоскогубцев и затяните винт отверткой. Таким же образом подключите белый провод к соответствующей серебряной клемме.
Закрепите концы проводов, идущих ко второй розетке, к неиспользуемой паре клемм первой розетки и к любой паре клемм второй розетки. Если розетки находятся в одной коробке, выполните эти соединения с помощью 8-дюймовых отрезков провода, извлеченных из оболочки кабеля. Используйте черный провод для подключения бронзовых клемм и белый провод для подключения серебряных.
Скрутите оголенные провода заземления, идущие от цепи и идущие ко второй розетке, вместе с плоскогубцами, оставив один конец примерно на дюйм длиннее другого. Оберните длинный конец вокруг зеленого винта клеммы на первом выходе и затяните винт. Заземлите другую розетку, подключив оголенный провод к ее зеленому клеммному винту.

Ссылки

Семейный мастер: установка электрической розетки
InspectAPedia: Процедуры и коды проводки для установки электрической розетки

Советы

гипсокартона, пропуская проволоку вертикально на чердак или в подвал и пропуская ее в поперечном направлении через стропила или балки перекрытия.

Предупреждения

Если вы используете кабель под напряжением, который уже подключен к источнику питания, перед началом процедуры убедитесь, что питание отключено. Отключите выключатель, управляющий цепью, и дважды проверьте провода тестером напряжения.

Биография писателя

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.

Подключение дуплексной розетки — Fine Homebuilding

Руководства по проектам Fine Homebuilding

Электропроводка

How-To

Узнайте, как установить стандартную электрическую розетку, будь то в середине или в конце цепи.

Майк Литчфилд, Майкл Макалистер

Дуплексная розетка — это рабочая лошадка домашней электропроводки, поскольку она позволяет подключать различные источники энергии в различных местах по всему дому. Розетки настолько незаменимы в современной жизни, что кодекс предписывает, что ни одно пространство вдоль стены в жилой комнате не должно быть дальше 6 футов от розетки, а любая стена шириной не менее 2 футов должна иметь розетку.

Подключение дуплексной розетки в средней цепи

Когда дуплексная розетка находится в середине цепи, в коробку будут входить два кабеля 14/2 или 12/2 — один от источника питания, а другой — вниз по течению к следующей розетке.

Для обеспечения непрерывности нижестоящего потока все группы проводов будут сращены с проводными соединителями на этапе предварительной подготовки. Пигтейл от каждого сращивания должен быть подключен к винтовой клемме на розетке. Если небольшой язычок между парами винтов не был удален, вам нужно прикрепить только один проводник к каждой стороне розетки.

Сначала соедините провод заземления с зеленым винтом заземления розетки

Затем соедините нейтральный проводник с серебряной винтовой клеммой 2 . Затем переверните розетку, чтобы получить доступ к латунным винтовым клеммам с другой стороны. Если конец проволоки с петлей слишком широк, используйте острогубцы, чтобы закрыть его.

СОВЕТ ПРОФЕССИОНАЛА: Многие электрики также затягивают винтовые клеммы, которые не прикреплены к проводам, чтобы уменьшить радиочастотные помехи и статическое электричество. Это всего лишь теория, но в электронном мире это кажется хорошей практикой.

Завинтите латунный винт так, чтобы он захватил горячую проволоку 3 . Профессионалы часто используют для этой операции отвертки, но электрики на выходных должны затягивать винт вручную, чтобы обеспечить надежное соединение.

Вставьте проводную розетку в коробку вручную, держа розетку параллельно стене 4 . Вы можете вручную прикрутить устройство к коробке, но если вы будете делать это медленно и использовать новую насадку, беспроводная дрель-шуруповерт будет намного проще. Наконец, установите накладку, чтобы защитить электрические соединения в коробке и предотвратить случайное прикосновение к оголенному концу провода или концу винтовой клеммы.

Подключение дуплексной розетки на конце цепи

Когда розетка находится в конце цепи, где к розетке подходит только один кабель, в косичках нет необходимости. Просто подключите входящие провода непосредственно к розетке, как показано на фотографии справа. Как и в случае с косой проводкой, сначала подсоедините заземляющий провод, затем нейтральный, затем горячий провод.

Предпочтительный способ подключения к розетке средней цепи.

В конце цепи провода кабеля присоединяются непосредственно к розетке.

Правильное подключение

Любая привычка, повышающая вашу безопасность, достойна принятия.

При подсоединении проводов к устройствам большинство электриков сначала подключают провод заземления, затем нулевой провод, а затем провод накала. При отсоединении проводов соблюдают обратный порядок: сначала отсоединяют горячий, затем нейтральный, затем заземляющий провод. Поскольку заземляющий провод обеспечивает путь к земле с самым низким импедансом, имеет смысл оставлять его подключенным как можно дольше. Даже если вы работаете с отключенными цепями, опытные электрики говорят: «Относитесь к каждому проводнику так, как если бы он был под напряжением, и вы останетесь живы».

Розетки с двумя гнездами (вместо трех) относятся к незаземленным типам. Если две прорези имеют одинаковую высоту, розетка также неполяризована и ее следует заменить поляризованной незаземляющей розеткой.

Двухгнездовые розетки (без заземления)

Розетки только с двумя гнездами не заземлены. Поскольку они питаются по двухпроводному кабелю без заземляющего провода, они по своей природе менее безопасны, чем трехразъемные розетки, питаемые кабелем с заземляющим проводом.

Если существующие кабели и розетки правильно подключены и находятся в хорошем состоянии, большинство кодов позволяют вам продолжать их использовать. Однако если вы добавляете цепи, код требует, чтобы они были обновлены, то есть подключены с помощью заземленного кабеля (12/2 w/grd или 14/2 w/grd) и трехгнездовых розеток.

Замена розетки с двумя разъемами на розетку GFCI может быть экономичным способом повысить защиту этой розетки. В цепи по-прежнему не будет заземляющего провода, но GFCI сработает и отключит питание, если обнаружит замыкание на землю.

Примечание. Если один слот двухгнездовой розетки длиннее, розетка будет поляризованной. То есть латунная винтовая клемма розетки будет подключаться к горячему проводу, а внутри — к горячему (узкому) штырю поляризованной двухконтактной вилки. Серебряная винтовая клемма розетки соединяется с нейтральными проводами, а внутри — с нейтральным (широким) штырем поляризованной вилки.

Выдержки из Wiring Complete, 3rd Edition (The Taunton Press, 2017) Майкла Литчфилда и Майкла Макалистера Store 900com и Amazon.
