Как залить стяжку для водяного теплого пола своими руками

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола

Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:

• Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
  Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.
• Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.
• Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.
• Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
  Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть

Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:

• Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
• Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
  Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
• Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.

Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

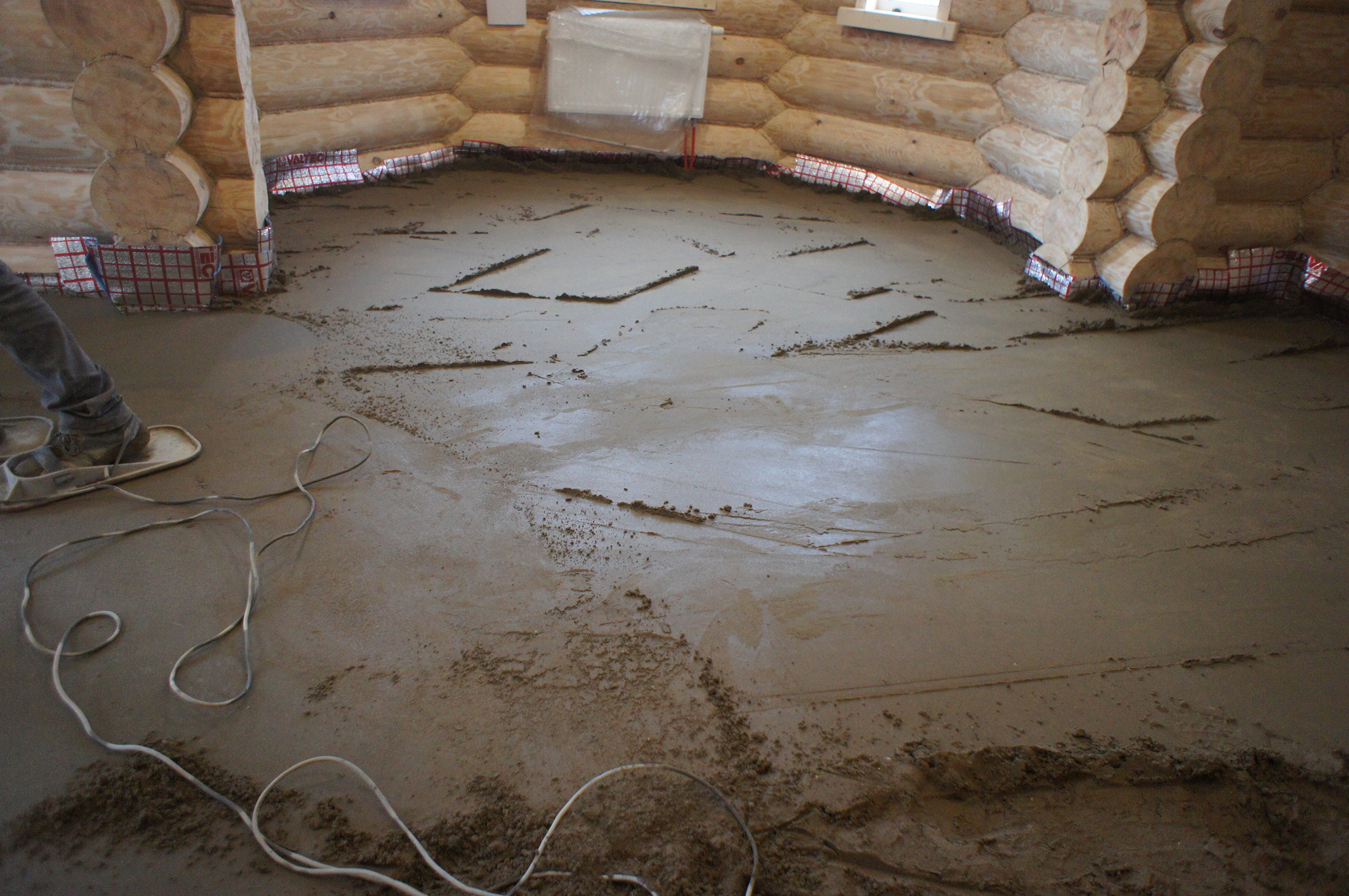

Как правильно залить стяжку на тёплый пол

Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

• Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
• Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
• Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
• Сетка для армирования – подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
• Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
  Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
• Укладка трубы.
• Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
• Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.

Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку

Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается

Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.

• Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
• Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
• Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

1. Повреждение расширяется.
2. Делаются поперечные штробы через каждые 20 см.
3. В проделанные каналы укладывается металлическая проволока.
4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра. Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м³ цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

• воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
• воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

• в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
• засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
• после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
• добавляют оставшийся песок и перемешивают;
• добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню. При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:
— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.

3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин

---

2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.

Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.

Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.

Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.

---

Монтаж водяного теплого пола в стяжку

06. 04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.

Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;

• черновая стяжка;

• гидроизоляционный материал;

• демпферная лента;

• утеплитель — 5 см;

• нагревательные элементы;

• арматурная сетка;

• песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

• при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Заливка теплого пола своими руками: технология

В настоящее время тёплые полы завоёвывают всё большую популярность в качестве альтернативного способа обогрева помещения. Причиной того, что всё больше владельцев квартир и частных домов выбирают напольные отопительные системы, является их удобство и высокая эффективность.

Правда, установка подобных обогревательных конструкций предполагает проведение ряда сопутствующих работ. Одной из таких работ является заливка тёплого пола бетонной стяжкой.

Для чего нужна стяжка

Бетон защищает нагревательную систему

Сразу же оговоримся – бетонирование рекомендовано не для всех типов напольных обогревательных систем. Заливка стяжки тёплого пола производится, если в качестве теплопередающих элементов используется электрический кабель или трубы (тёплый водяной пол).

В случае, если вы планируете настилать в комнате электрические плёночные полы, где передача тепла производится при помощи инфракрасного излучения, то устраивать стяжку поверх их не следует. Заливать тёплый пол в данном случае уместно лишь в качестве бетонного основания для ИК-плёнки.

Бетонирование напольных обогревательных элементов преследует две основные цели:

• защитная функция. Бетон, заливаемый поверх системы обогрева, обеспечивает более длительные сроки эксплуатации системы. Он предотвращает истирание теплопередающих конструкций, компенсирует давление на них со стороны веса предметов интерьера и находящихся в помещении людей. Заливка тёплого водяного пола позволяет избежать пережатия пластиковых труб, а стяжка поверх кабельных полов – защищает изоляцию электрических проводов от повреждения;
• теплопередающая функция. Бетон в отличие от древесины и многих полимерных материалов обладает высоким коэффициентом теплопередачи. Как следствие, если залить бетонную стяжку, эффективность обогрева помещения возрастает на порядок по сравнению с тем, если бы в качестве напольного покрытия были бы выбраны доски из массива древесины или композитных материалов.

Чтобы обеспечить максимальную эффективность «работы» бетонной стяжки по передаче тепла, в качестве финишного покрытия следует выбирать материалы с высокими показателями теплоотдачи – кафель, натуральный камень, керамогранит и т. д.

Если же застелить бетон ковролином, деревянной доской, ламинатом на подложке, это может свести на нет весь эффект от применения цементной стяжки.

Схема устройства теплого пола

Несмотря на кажущуюся простоту работы, заливка тёплого пола своими руками требует соблюдения ряда строительных правил и нормативов. Рассмотрим, как правильно залить тёплый пол в квартире, чтобы обеспечить его максимально длительную эксплуатацию.

Подготовительные работы

Перед тем, как залить тёплые полы, следует произвести ряд подготовительных работ. Прежде всего, основание бетонного пола следует прошпаклевать и загрунтовать, а затем обустроить гидроизоляцию.

Шпаклёвка и грунтовка

Обработайте шпатлевкой стыки плит перекрытия

Для начала следует демонтировать все напольные покрытия вплоть до чернового пола или плиты перекрытий. Затем нужно тщательно исследовать основание на предмет наличия трещин и щелей. Особое внимание следует уделить местам стыка плит перекрытий, а также участкам соединения полов и стен.

Все обнаруженные щели следует заделать при помощи шпаклёвки или штукатурного раствора. После этого бетонное основание тщательно грунтуется, чтобы увеличить коэффициент сцепки гидроизоляционного материала с бетоном.

Гидроизоляция

Рулонные материалы укладываются в два-три слоя перпендикулярно друг-другу

Гидроизоляция обустраивается поверх основания, прежде чем залить тёплый пол. Для обустройства водоотталкивающего слоя перед заливкой бетона можно использовать либо обмазочную, либо рулонную гидроизоляцию.

Рулонная гидроизоляция создаётся на основе битума и поставляется на рынок в виде водонепроницаемого материала, свёрнутого в рулон, откуда и пошло её название. Наносится она на бетонное основание методом наклейки с применением в качестве клеевого состава мастик на битумной или полимерной основе.

Нанесение рулонной гидроизоляции может производиться в 2 – 3 слоя крест-накрест для создания более эффективной защиты от проникновения пара и влаги из подвального помещения, или для защиты нижних этажей, если тёплый водяной пол вдруг даст течь.

Обмазочная гидроизоляция представляет собой жидкие мастики, которые наносятся на поверхность основания при помощи кистей и валиков. Основой для водоотталкивающих мастик служат полимерные или битумные составы, обладающие повышенной адгезией.

Благодаря этому, они способны проникнуть во все мельчайшие трещины и поры внутри бетонных поверхностей, перекрыв доступ мельчайшим частицам влаги.

Также обмазка мастиками поможет укрепить слабые бетонные поверхности, склонные к раскрашиванию.

Заливка стяжки

После выполнения всех подготовительных работ приступаем непосредственно к заливке бетонной стяжки.

Выбор заливочной смеси

Так как заливать пол своими руками следует с соблюдением строительных нормативов, изначально следует определиться с выбором материала. От этого будут зависеть особенности всей дальнейшей работы.

Для обустройства бетонной стяжки можно применить следующие материалы:

• готовые сухие смеси пескобетона;
• приготовить цементный раствор самостоятельно;
• использовать самовыравнивающиеся наливные полы.

Каждый из этих вариантов имеет свои преимущества.

Готовые смеси

Готовые сухие смеси можно приобрести в большинстве строительных супермаркетов. Среди их преимуществ можно указать сбалансированный и заранее подобранный состав, который включает:

• песок крупной фракции диаметром до 2 – 3 мм;
• Портландцемент марки М-300 или М-400;
• дополнительные улучшающие добавки (пластификаторы и т.д.).

Это освобождает от необходимости самостоятельно подбирать и дозировать компоненты бетонного раствора.

Наливные полы

Являются одной из разновидностей готовых смесей. Главным их отличием от остальных концентратов является способность к самовыравниванию после заливки.

Достигается это благодаря наличию в их составе специальных полимерных добавок, придающих готовому раствору повышенную пластичность и текучесть. Вследствие чего, после нанесения их на основание наливные полы растекаются по всей его поверхности ровным слоем.

Обычно наливные полы заливаются слоем в 5 – 10 мм. При более серьёзных перепадах величин оснований применять их нецелесообразно из-за высокой стоимости.

Пескобетон своими руками

Бетонный пол, залитый своими руками вполне бюджетный вариант

Несмотря на все преимущества приведённых выше технологий, они имеют один существенный минус – довольно высокую стоимость. Самый же бюджетный вариант – это пол, залитый своими руками самостоятельно приготовленным цементным раствором.

В данном случае можно сэкономить значительную сумму, но такой вариант имеет всё же и свои недостатки. Прежде всего, это необходимость самостоятельно закупать все компоненты (цемент, песок, добавки) по отдельности.

Дозировка также в данном случае производится самостоятельно – чаще всего «на глазок», что не самым лучшим образом сказывается на качестве бетонного раствора. Но как бы то ни было, подобная технология обустройства стяжки в своём доме является сегодня наиболее популярной.

Приготовление цементного раствора

Придерживайтесь пропорций при замешивании бетонной смеси

Обустраивать цементную стяжку рекомендуется только на бетонных основаниях. Дело в том, что 1 кв. м. бетонной заливки толщиной в 50 мм имеет вес в среднем 200 кг. А такую дополнительную нагрузку без деформаций не способно выдержать большинство деревянных перекрытий.

Приготовить раствор для цементной стяжки в домашних условиях не составляет труда. Именно поэтому большинство домашних мастеров по-прежнему отдают предпочтение такой методике.

Приготовить цементный состав можно по нескольким «рецептурам». Классический вариант предполагает наличие следующих ингредиентов:

1. Цемент М-400 – 1 часть.
2. Песок крупнофракционный (промытый речной или строительная крошка) – 3 части.
3. Вода – добавляется до достижения смесью консистенции густой сметаны.

Кроме этого, самостоятельно можно приготовить и улучшенный вариант пескобетонной смеси.

Для этих целей в раствор добавляют различные полимерные добавки – фиброволокна, полимерные наполнители и т. п. Они делают раствор более мягким и пластичным, что упрощает его выравнивание.

В таблице показаны сравнительные пропорции компонентов для различных видов цементных растворов.

Работы по заливке бетона

Непосредственно перед заливкой раствора следует смонтировать каркас, укрепляющий слой стяжки. Для этого вполне подойдёт кладочная сетка, толстая металлическая проволока или стеклопластиковая арматура. После этого, с помощью строительного или лазерного уровня производим разметку горизонтальной плоскости помещения. О том, как забетонировать пол, смотрите в этом видео:

Вдоль стен проводим линии, соответствующие горизонтальному уровню, а между стенами выставляем «маячки» – деревянные или металлические ровные рейки, отмечающие высоту заливки цементной стяжки. Выравниваем их при помощи уровня и деревянных клинышков или иных подкладок.

В результате вся площадь помещения у нас будет разбита направляющими маячками на несколько отсеков.

После этого приступаем непосредственно к заливке бетонной выравнивающей стяжки, отсек за отсеком, выравнивая пескобетон в соответствии с уровнем маячков при помощи правила.

Залитый пол спустя 10 – 15 минут следует выровнять при помощи металлической затирки – это придаст ему дополнительную гладкость.

Если вы решили использовать в работе самовыравнивающиеся наливные полы, то работа будет значительно упрощена. В этом случае будет нужно только следить затем, чтобы в толще наливного слоя не образовывались пузырьки воздуха. Для этого используют специальные игольчатые валики, которыми «прокатывается» вся залитая поверхность.

Укладка системы обогрева и финишная заливка

После того, как первый слой бетона достаточно застыл, можно приступать к укладке системы напольного обогрева. Подробнее об устройстве теплого пола и заливке его бетоном смотрите в этом видео:

Производить монтаж тёплого пола следует в соответствии с инструкцией по его использованию. Следует помнить, что в случае ошибки, для её исправления в дальнейшем придётся производить трудоёмкую работу по демонтажу бетонной стяжки.

Время набора бетонной заливкой полной крепости составляет примерно 4 недели. Однако, укладывать обогревательные компоненты системы можно уже через несколько дней, как только стяжка станет достаточно прочной, чтобы выдержать вес человека.

При заливке бетона можно включить обогрев пола для скорейшего высыхания

После монтажа нагревательных элементов их можно использовать для ускорения высыхания бетона. Для этого нужно включить свой тёплый пол примерно на 1/10 максимальной мощности, с каждым днём прибавляя по 3 – 5 градусов.

В результате бетон высохнет значительно быстрее, что позволит сократить общие сроки работ по обустройству стяжки.

Как только нижний слой стяжки достаточно просохнет, приступаем к заливке второго слоя бетона. Заливка водяного тёплого пола или электрической обогревательной системы требует известной осторожности из-за возможности повредить пластиковые трубы или проводку. Технология заливки бетона в данном случае аналогична заливке первого слоя.

Поверх системы тёплых полов настилается армирующая сетка и заливается цементный раствор. Толщина верхнего слоя бетона должна быть достаточной, чтобы защитить нагревательные элементы от внешнего воздействия.

Обычно верхний слой берётся толщиной в 3 – 5 см, однако, при использовании дополнительных присадок, улучшающих качество раствора, толщину слоя можно сократить до 1 – 2 см. Поверхность второго слоя тщательно разглаживается по уровню, так как на неё будет настилаться финишное напольное покрытие.

Монтаж перекрытия на грунте | | Теплый пол своими руками

Введение

Плита на уровне грунта — это любая бетонная плита, уложенная на выкопанный грунт. С точки зрения лучистого отопления не имеет значения, находится ли плита на самом деле «на уровне» или залита на несколько футов ниже уровня земли как часть полного фундамента. Посмотрите наше видео «Как установить тепловые трубки излучающего пола в плиту на уровне земли» и прочтите эту страницу, чтобы получить полное описание.

На фотографиях ниже показаны различные этапы монтажа плиты на укладке

Факт остается фактом: установка излучающих труб внутри бетонной плиты, вероятно, является самым простым, наиболее экономичным и высокопроизводительным приложением науки.Тепловые преимущества непревзойденные. Практически любая бетонная заливка должна содержать излучающие трубы… даже если у вас нет ближайших планов по обогреву помещения. В конце концов, вы можете передумать позже и пожалеть об упущенной возможности. Для большинства применений трубы и коллектор относительно недороги, а механические компоненты могут быть установлены даже спустя годы.

Конечно, из правил всегда есть исключения. Сарай для дров или навес для хранения с бетонным полом может оказаться ненужной тратой труб.Но даже в этом случае вам следует долго и серьезно подумать о возможности преобразования этих областей в отапливаемое пространство в будущем. Я говорю это потому, что часто мы работаем с людьми, которые сталкиваются с задачей заливки новой плиты с помощью труб поверх уже существующей плиты… а они заливали существующую плиту всего несколько лет назад. Насколько проще было бы установить НКТ в исходную плиту!

Но если вам посчастливилось планировать оригинальную заливку, процедура проста.Фактически, основы стандартной заливки остаются прежними. Сначала идет уплотненная основа из заполнителя, за ней следует полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изоляция, затем арматура или проволочная сетка, или и то, и другое.

Фаза изоляции имеет решающее значение для теплого пола. В основном нагретые плиты излучают наружу, а не вниз, поэтому изоляция краев плиты является наиболее важной. Помните, что ваша плита будет иметь температуру около 75 градусов по Фаренгейту. Любая более холодная поверхность, соприкасающаяся с плитой, будет пытаться украсть ее тепло.Если вы заливаете фундамент стены, изолируйте между плитой и стенами. Чтобы установка выглядела более аккуратно, обрежьте верхний край пенопласта под углом 45 градусов, чтобы бетон стекал к фундаментной стене и скрывал пену.

Как утеплить плиту, зависит от суровых зим. В более низких, более теплых широтах отлично подойдет пена XPS толщиной 1 дюйм (вспененный экструдированный полистирол, т. В более холодных регионах используйте 2 ″ XPS.

Обратите внимание на вертикальную изоляцию краев фундамента. Нагреваемые плиты теряют тепло как наружу, так и вниз.

Изоляция излучающей плиты

Деталь изоляции на излучающей плите

Существует множество подходов к изоляции излучающей плиты, но деталь справа показывает часто используемый метод. Так как плита будет примерно на 5 градусов теплее комнатной температуры, плита на 75 градусов является довольно распространенным явлением. Очевидно, что любая более холодная поверхность, находящаяся в непосредственном контакте с плитой, будет пытаться украсть ее тепло, поэтому тепловой разрыв значительно снижает эту теплопередачу.

Конечно, во многих ситуациях нисходящий тепловой поток желателен как средство создания «радиатора» для защиты помещения в случае серьезного отключения электроэнергии или механического отказа. Плите с таким радиатором может потребоваться несколько дней, чтобы полностью остыть.

Примечание: Многие наши клиенты спрашивают нас об альтернативных изоляционных материалах для плит, таких как «сетчатые» панели, излучающая фольга, изоляция пузырькового типа и тонкие пенопласты различных видов с пароизоляцией. По общему признанию, эти альтернативные материалы имеют два явных преимущества перед «синей», «розовой» или «фиолетовой» картоном, т.е.е. упомянутый выше экструдированный полистирол — они дешевле и проще в установке, чем несколько листов жесткого пенопласта.

Хотя панели Pex tubing «Grid» могут немного облегчить установку pex, при использовании этих продуктов есть несколько недостатков. Некоторые изолированные системы панелей «Grid» или модульные конструкции панелей изготавливаются из пенополистирола (EPS), который может впитывать влагу и терять свои изоляционные свойства. Самая распространенная «голубая, розовая или пурпурная» плита, пенополистирол XPS (экструдированный полистирол) — очень хороший изолятор, который не впитывает влагу.Использование этих панелей типа «решетка» может ограничить расстояние между трубопроводами и затруднить поддержание одинаковой длины контуров. Панели с «сеткой» определяют расстояние и исключают возможность «приспособиться к размеру», которую предлагает обычный пенополистирол XPS (экструдированный полистирол). Это может привести к тому, что идеально хорошие трубки Pex будут обрезаны и выброшены. Эта практика не только приведет к сокращению зоны необходимого pex (меньшей тепловой мощности), но теперь требует регулировки клапана для надлежащего выравнивания потока из-за неравномерной длины контура.

Светоотражающий материал не эффективен при использовании плит (тепловой массы), так как он наиболее эффективно работает в ситуации с воздушным зазором, как при установке балок перекрытия или для стен и потолков. Другая проблема заключается в том, что минеральные свойства бетона (могут / будут) в конечном итоге ухудшить фольгу из-за электролиза, вызванного неодинаковым содержанием минералов / металлов, это относится как к плитам «на уровне качества, так и к взвешенным».

Хотя пузырчатая пленка и тонкая изоляция из пенопласта обходятся дешево, клиенты сообщают о неудовлетворенности их работой при использовании под плитами.

Для справки, компания Radiant Floor не продает изоляцию под плиту любого типа. Наше мнение основано на отзывах клиентов и собственном опыте. Мы рекомендуем экструдированный полистирол.

Итак, после того, как вы сделали изоляцию в соответствии с вашей ситуацией, установите арматурный стержень и / или проволочную сетку и используйте арматурные стяжки, чтобы прикрепить ваши излучающие трубки к сетке. Если, как и для большинства плит, вам требуется более одного контура труб, вам необходимо установить коллектор для плит в удобном месте по периметру заливки.Коллектор для перекрытий поставляется в фанерном ящике, который служит формой, вокруг которой вы заливаете бетон. Убедитесь, что распределительная коробка установлена ​​вертикально. Позже, когда заливка будет завершена, и вы откроете комплект для проверки давления с верхней части коллектора, вы захотите, чтобы ваши подающая и обратная трубы торчали ровно и прямо. По возможности установите коллектор для перекрытий очень близко к источнику тепла, чтобы линии подачи и возврата от источника тепла были короткими и легкими.

Наш многоконтурный коллектор включает шаровые краны для каждого контура pex , так как это также обеспечивает лучшую продувку при заполнении системы.Равномерная длина pex — лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) — это измерить температуру подачи и возврата каждого контура pex. Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучший способ обеспечить надлежащее выравнивание потока — это равные длины контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры

работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора.Другим недостатком расходомеров механического типа для измерения воды является то, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с обслуживанием. Механические водомеры тоже плохо работают при малом расходе воды. Насос зоны может не преодолеть это напорное давление из-за сопротивления, создаваемого этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата,… Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование. У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее изложенную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностированного устранения неисправностей.

В зависимости от того, какой размер трубки вы используете (7/8 ″ PEX или ½ дюйма PEX), вы разместите трубки либо на 16 дюймов по центру, либо на 8 дюймов по центру соответственно. Имейте в виду, что пока вы закручиваете трубку взад и вперед, вверх и вниз по плите и так далее, вы не будете пытаться сделать в трубке изгиб размером 16 дюймов. Фактический изгиб, вероятно, будет ближе к радиусу 24 дюймов… в зависимости от того, устанавливаете ли вы трубку в теплый летний день или прохладный осенний вечер.Другими словами, тепло означает гибкость. Но какой бы ни была температура, просто позвольте трубке принять естественный изгиб. Перед тем как начать, вы можете поэкспериментировать с отрезком трубки длиной 4 фута. Медленно начинайте сгибать, пока не дойдете до точки изгиба. Это даст вам некоторое представление о том, насколько крутыми могут быть изгибы. Затем, позже, при раскладке контуров и после широкого удобного изгиба, вы можете начать размещать трубки примерно на 16 дюймов по центру на прямых (8 дюймов по центру для 1/2 дюйма PEX).

На трубке Pex

Radiant Floor Company нанесена размерная отметка через каждые 5 футов, чтобы вы знали, какую длину / положение вы находитесь в этой точке рулона, когда вы выкладываете трубку Pex. Когда вы находитесь на расстоянии от 40 футов до 50 футов (обратного конца) от коллектора контура, рекомендуется выполнить обратное соединение с коллектором контура, а затем снова включить Pex, чтобы не закоротить, или долго, когда вы достигнете конца длины. Запуск Pex таким образом также обеспечит равную длину, когда будет выполнено окончательное (обратное) соединение каждой петли Pex с коллектором.

Монтаж плиты «Радиатор»

Монтаж плиты «Радиатор»

При установке двух плит выше используются трубы PEX 7/8 ″, 16 ″ по центру. Обратите внимание на широкие и удобные изгибы, а затем на расстояние между центрами 16 дюймов на прямых участках. Обе эти установки использовали вариант «теплоотвода», т.е. центральные 30% плиты оставались неизолированными. В областях, подверженных длительным перебоям в подаче электроэнергии, такой подход может дать плите очень долгое «тепловое колебание», сохраняя тепло в массе под плитой. Большая тепловая масса защищает дом от замерзания даже после нескольких дней без системы отопления.

Плита для мастерской будущего с изоляцией, проволочной сеткой и 7/8 ″ PEX.

Оберните трубку петлей любым удобным способом, соблюдая необходимый интервал. Заходите примерно в 6 ″ от периметра. Это нормально, если вы не сделаете штабель труб такой толщины, что он может подняться над поверхностью плиты. Вы видите, что это была бы не очень хорошая идея!

Трехконтурная коллекторная система

Трехконтурная система, изображенная здесь, представляет собой обычно используемый образец компоновки для типовой укладки перекрытия на уровне земли.Хотя это совершенно нормально, а иногда и необходимо, пересекать одну трубку над другой во время компоновки трубок, обратите внимание, как эта простая конфигурация размещает каждую петлю внутри своего соседа, начиная с внешних соединений коллектора и двигаясь к центру.

После того, как трубопровод будет спущен и все соединения выполнены с коллектором, установите на место переднюю крышку коллекторной коробки и создайте в системе давление 50 фунтов на квадратный дюйм. Подождите несколько часов или на ночь. Иногда воздух в трубке остывает, и давление в несколько фунтов теряется.Однако, если манометр показывает падение более чем на 5 фунтов на кв. Дюйм, проверьте трубку на предмет утечек. В большинстве случаев соединения с коллектором нужно немного подтянуть. Если это не решит проблему, осмотрите трубку на предмет повреждений. Острый кусок проволочной сетки мог проткнуть трубку во время установки. Редко, но бывает.

При обнаружении прокола используйте ремонтную муфту или, если этот метод нарушает ваше чувство совершенства, замените этот контур трубки.В большинстве случаев замена всей цепи стоит менее 200 долларов. Это будет стоить всего несколько копеек, если вы сможете вырезать поврежденную секцию и повторно использовать трубы позже при установке балок перекрытия.

Также хорошей идеей будет набить немного поролона, газет, старую тряпку или что-то еще вокруг трубки, где она входит в распределительную коробку. Таким образом, если ваш бетон будет необычно жидким, он не сможет протечь в коробку и коснуться медного коллектора.

После проверки системы на отсутствие утечек снизьте давление до 25 фунтов на квадратный дюйм.Установив манометр на 25 фунтов на квадратный дюйм, вы получите визуальную индикацию того, что система удерживает давление во время самой заливки. В случае падения давления найдите источник утечки и либо используйте ремонтную муфту, либо сформируйте вокруг поврежденного участка и отремонтируйте его позже.

Только помните, что поломки при заливке случаются редко. Трубки не являются хрупкими и в большинстве случаев расположены на расстоянии 16 дюймов друг от друга. Между спусками трубопровода достаточно места для прогулок. Если бетон нужно катать по полу, просто положите несколько фанерных досок, чтобы распределить вес и защитить трубы.

И пока мы говорим о подготовке к заливке, это было бы идеальным временем для установки «гильзы датчика», если датчик температуры пола используется для управления зоной вместо стандартного настенного термостата.

«Сенсорная гильза»

«Сенсорная втулка», установленная в коллекторной коробке

Вкратце, датчик температуры пола — это небольшой термистор, который отслеживает фактическую температуру пола вместо температуры воздуха в зоне, нагретой плитой.Это предпочтительный метод контроля, если второй источник тепла передает тепло в зону. Типичным примером является излучающая зона с часто используемой дровяной печью. Другой вариант — принудительный воздуховод, дующий в лучистую зону. Очевидно, что если бы температура воздуха регулировала лучистый пол, он никогда бы не включился, когда были включены другие обогреватели. Воздух будет теплым, но пол останется холодным.

Благодаря датчику пола, контролирующему зону излучения, независимо от температуры воздуха в помещении, пол поддерживает любую желаемую базовую температуру, а другие источники тепла, если они используются, могут компенсировать разницу.

Итак, при установке термистора датчика температуры пола никогда не встраивайте сам термистор в бетон. Вместо этого возьмите 10-футовый кусок трубки PEX, заткните один конец и вставьте эту «гильзу датчика» в плиту. Позже вы можете вставить термистор во встроенную трубку. Это гарантирует доступ к термистору в будущем и упростит замену.

Агрегат для испытания давлением

Узел для испытания давлением 5-петлевой коллектор

После завершения заливки узел для испытания под давлением, который вы видите здесь, снимается.Используя паяльную горелку, просто снимите верхнюю часть коллектора и выбросьте ее (не забудьте предварительно сбросить давление внутри коллектора). Это оставит две вертикальные трубы, торчащие над уровнем плиты… ваши линии подачи и возврата. Сами соединения остаются ниже уровня плиты в «колодце коллектора». Они полностью доступны, не тронуты бетоном и защищены от возможных повреждений при будущем строительстве.

На фотографии выше справа показана другая работа с застегнутым коллектором перекрытия, готовым к заливке.Обратите внимание на изоляцию из стекловолокна вокруг трубки. Обрывки пенопласта, газет или тряпки также служат для предотвращения попадания бетона в коробку и соприкосновения с медным коллектором.

Манометр

Эта система была испытана под давлением 50 фунтов на квадратный дюйм, но через несколько часов потеряна примерно 3 фунта на квадратный дюйм. Это обычное явление и возникает, когда воздух в трубке охлаждается, особенно в течение ночи. Однако, если давление упадет более чем на 5 фунтов на квадратный дюйм за тот же период времени, проверьте герметичность. Чаще всего соединения просто нужно подтянуть.

Заливка плиты

Перемещение бетонного насосного агрегата над установленной излучающей системой

Заливка плиты вокруг распределительной коробки

Снятие узла давления с коллекторной коробкой на месте

Коллектор после заливки: Когда коробка выламывается, создается «колодец коллектора».Благодаря этому соединения остаются видимыми и доступными, но при этом защищены от повреждений во время будущего строительства. Если трубка торчала из плиты, вероятность повреждения открытой трубы PEX намного выше. Также обратите внимание на то, как комплект для проверки давления перекрывает подающую и обратную стороны коллектора. Это временно создает замкнутый контур, позволяющий создать давление в системе. Когда коллектор готов к окончательному подключению к системе отопления, испытательный комплект либо отрезан, либо не обработан, оставив только две вертикальные подающие и обратные трубы, торчащие над уровнем плиты.

При использовании бетононасосной установки лучше поднимать шланг, а не тащить его по трубопроводу. Это особенно верно, когда бетонная компания создает длинный шланг, соединяя вместе более короткие секции с помощью тяжелого стального фитинга, который может раздавить или проколоть трубопровод.

Следующая процедура относится как к коллекторам контура «в штучной упаковке», так и к конструкциям «настенное крепление»:

Когда вы будете готовы подключить коллектор Slab / Loop к компоненту вашей системы (зональный коллектор или Radiant Ready), узел испытания давления снимается.Перед тем, как разрезать и выбросить коллектор, рекомендуется распаять сборку давления. Таким образом, вы можете использовать ящик, чтобы защитить стену за ним от воздействия факела. Сбросьте давление воздуха из коллектора контура (на штоке Шредера / клапана), нагрейте и распаяйте оба колена на узле давления. Два медных шлейфа (затем) становятся соединениями коллектора контура подачи и возврата. Очистите и подготовьте патрубки, так как эти две трубы будут подключены к подающему и обратному трубопроводам зонного коллектора (для многозонной системы) или к соединениям «Radiant Ready» (для однозонной системы).

Соединение многоплитных коллекторов

Схема коллектора с несколькими перекрытиями

Для одной зоны в очень большой плите обычно лучше объединить несколько коллекторов плиты и распределить их по зоне, чем создавать единый коллектор-монстр, который заставляет все цепи начинаться и заканчиваться в одном месте. Этот более разнесенный подход устраняет громоздкую группу сложенных друг над другом трубок, которая является неизбежным результатом единого мега-коллектора.

Хотя это и не самый простой способ разводки контуров плиты, иногда установщик запускает обратную сторону контура плиты рядом со стороной подачи.Другими словами, вместо того, чтобы все подводящие концы располагались на одной стороне коллектора, а все возвратные концы — на другой, трубки будут чередоваться через манифольд следующим образом: подача, возврат, подача, возврат, подача, возврат и т. Д.

Обычно мы сталкиваемся с этим подходом, когда труба была установлена ​​отдельно, то есть без какого-либо коллектора (и без преимуществ испытания давлением перед заливкой), и заказчику необходимо подключить несколько контуров спустя много времени после заливки бетона.

Очевидно, что в данной ситуации могут возникнуть трудности. Во-первых, если каждая цепь четко не обозначена, человек, проводящий водопровод в этой зоне, должен будет определить, какие из случайных трубок, торчащих из плиты, являются «расходными материалами», а какие — «возвратами».

Это заставляет сантехника вдуть воздух в трубку №1, а затем определить, из какой из других трубок он выходит. Надеюсь, у сантехника есть удобный воздушный компрессор. В противном случае им остается нелепая задача — раздувать несколько трубок, все сотни футов в длину, одну за другой и маркировать по ходу.Это не только утомительно для сантехника, но и может поставить в неловкое положение зрителей с ярким воображением.

Коллектор «JF Special»

Итак, приведенное выше является примером того, что мы называем конструктивным коллектором спереди назад. Он соединяет подающие (красные шаровые краны) и обратные линии (только адаптеры), установленные рядом. Дело в том, что компания Radiant Floor может разместить любую схему размещения в любой зоне перекрытия.

Таяние снега

Факт: Таяние снега и льда лучистым теплом потребляет ошеломляющее количество энергии.Просто представьте теплую массу бетона или асфальта, подвергающуюся воздействию элементов и свободно выливающуюся в атмосферу, и вы поймете, что мы имеем в виду. Только массивная и очень дорогая система снеготаяния , работающая на солнечной энергии , могла бы избежать этого почти унизительного расхода ископаемого топлива. Вспашка и лопата могут быть сложнее, но они намного дешевле и, безусловно, более экологически безопасны.

Тем не менее, некоторые особые ситуации могут сделать таяние снега оправданным.Один из наших клиентов, например, использовал таяние снега для хранения бетонных ступеней снаружи в прилегающей квартире в безопасном месте для своей 81-летней матери. Другой покупатель купил дом и в первую зиму обнаружил, что из-за плохого проектирования со стороны какого-то подрядчика опасные ледяные щиты образовывались на часто проходимых участках вокруг его плохо спланированной дороги. В этих ситуациях потребность в безопасности оправдывает огромное потребление энергии (и затраты) на лучистое таяние снега.

Вот несколько рекомендаций:

Сначала , всегда устанавливайте полиэтиленовый пароизоляционный слой толщиной 6 мил, затем изолируйте как можно больше под и вокруг зоны таяния снега.Таяние снега затруднено. Направьте энергию на растапливание снега, а не на утечку тепловой энергии в землю или в окружающий воздух. Пароизоляция предотвращает перемещение влаги вверх снизу и отвод тепла от трубок.

Второй , используйте пружинный таймер для активации системы вместо термостата, датчика плиты или какой-либо высокотехнологичной системы обнаружения снега. Пружинный таймер с максимальным 12-часовым диапазоном исключит вероятность того, что оставит таяние снега включенным, когда в нем нет необходимости! Пружинный таймер требует ручного активации системы, а затем заводится в положение «выключено».

Experience вскоре научит домовладельца управлять энергопотреблением системы на основе местных прогнозов погоды, характеристик и условий. Сам пружинный таймер должен получать питание через стандартный выключатель света. Таким образом, если вы включите таяние снега на пять часов, но заметите, что снег растает через три часа, таймер можно отключить вручную. Некоторые клиенты делают следующий шаг, подключая электрическую лампочку к той же цепи, чтобы дать оператору визуальную индикацию того, что таяние снега началось.Опять же, это простые и эффективные способы предотвращения того, чтобы система таяния снега опустошала ваши счета за электроэнергию. Поверьте, вы не хотите топить подъездную дорожку через четыре дня после последней метели.

Третий номер , как показано на рисунке ниже, всегда помещает излучающую трубку в уплотненный песчаный слой и всегда прокачивает холодную воду по трубке при укладке асфальта. Это буквально предотвратит плавление трубки. Уплотненный песок увеличивает тепловую массу системы для максимальной производительности, а также защищает трубы от повреждений во время нанесения асфальта.

Асфальтовая дорожка в разрезе

И, говоря об асфальте, всегда «покрывайте» асфальт соответствующим герметиком. Без надлежащего покрытия растаявший снег просто поглощает незапечатанную подъездную дорожку и отводит тепло от лучистой трубы. По сути, снег тает в микроскопические лужи воды, а не уносится прочь от проезжей части. Затем вся эта жидкость должна быть «выпарена» системой снеготаяния. Конечно, этот сценарий предполагает, что система способна генерировать достаточно тепла, чтобы испарить подъездную дорожку из насыщенного асфальта.Скорее всего, не. Даже хорошо спроектированная система таяния снега должна тратить энергию двадцать четыре часа в сутки, чтобы добиться этого.

Стоянка для таяния снега и подъездная дорожка с хорошим дренажом

Четвертый , если возможно, в случае нового строительства сориентируйте подъездные пути и пешеходные дорожки, чтобы использовать естественное солнечное излучение. Это может включать удаление выбранных деревьев для предотвращения затенения или добавление темного оттенка интегрального красителя к залитой бетонной подъездной дорожке. Сделайте все возможное, чтобы получить помощь от солнца.

Пятый , всегда обеспечивайте адекватный дренаж. В конце концов, зачем создавать опасные ледяные щиты из талого снега? Правильно проложенная подъездная дорожка или дорожка должна направлять воду на от в безопасное место. Это предотвращает превращение неудобства снега в ледяную катастрофу. Правильная сортировка также означает отсутствие углублений (то есть луж, а затем ледяных пятен) на самой подъездной дорожке.

Когда происходит немыслимое

Ой!….. Ваш подрядчик по бетону забыл установить анкерный болт с ключом в заливку плиты. На следующий день он возвращается с каменной коронкой и перфоратором 1/2 дюйма, затем пытается исправить ошибку, просверлив отверстие в новой плите…… и, как вы уже догадались. Он сверлит прямо в твою лучистую трубку. Чем вы сейчас занимаетесь?

Что ж, после того, как вы успокоитесь (обычно когда-то между тем, как спрятать его тело и вернуться на место работы), вы начинаете трудный процесс раскалывания бетона и установки ремонтной муфты.Вам нужно будет создать некоторое пространство для маневра, потому что трубка должна быть достаточно изогнута, чтобы ремонтная муфта надежно закреплялась на обоих открытых концах PEX без перегиба и дальнейшего повреждения трубки. Четыре-восемь дюймов по обе стороны от пораженного участка, вероятно, примерно справа ( см. Фото ниже ).

Приблизительное количество бетона, которое следует отколоть, чтобы эффективно отремонтировать трубы, поврежденные в затвердевшей плите.

Самовулканизирующаяся резиновая лента защищает латунную муфту от прямого контакта с бетоном.

Затем осторожно вырежьте поврежденный участок ножом для ПВХ. Вы можете вырезать около 1/2 дюйма трубки и при этом иметь много полиэтилена, чтобы обеспечить очень надежное соединение.

Последний этап включает обертывание муфты самовулканизирующейся (прилипающей к себе) резиновой лентой или виниловой лентой. Это предотвращает прямой контакт бетона с латунной муфтой, и эту процедуру следует использовать В ЛЮБОМ случае, когда муфта используется при заливке бетона.

Когда использовать вдвое больше обычного

Когда вы устанавливаете излучающий пол в зонах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилые дома с большим количеством стекла и высокими потолками, часто бывает необходимо увеличить длину трубы вдвое.В случае 7/8 ″ PEX, обычно устанавливаемого на 16 ″ по центру, трубку следует размещать на 8 ″ по центру. Правильный метод сделать это — запустить PEX, как обычно, 16 дюймов по центру на прямой и приятный удобный радиус 24 дюйма на изгибах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два участка трубок, примерно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не нужно будет пытаться сделать это невероятно крутой изгиб.

Даже такой большой склад может быть одной зоной. Секрет в нескольких, даже контурах НКТ

Установка трубок Pex для теплого пола из бетонных плит

Установка трубок Pex для теплых полов из бетонных плит — это один из самых простых способов установить лучистое тепло . При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны .Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это сработает, несмотря ни на что. Чтобы убедиться, что вы выполняете работу правильно, прочтите это руководство.

При покупке трубки у Radiantec мы предоставим вам трубку с индивидуальной компоновкой. Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным. Поскольку бетон является достойным проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении трубок.Вы должны попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная. В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в туалете расположите ее подальше друг от друга.

Общие практические правила для систем теплого пола с бетонными плитами

Эти рекомендации носят общий характер. Как и в случае с любым другим строительным проектом, не забудьте свериться с официальным кодом перед началом работ.

1. Поверх утрамбованной земли или песка устанавливают пароизоляцию.
2. Уложите не менее 2 дюймов жесткого пенопласта. Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
3. Установите проволочную сетку или арматуру для бетонной плиты.
4. Присоедините трубку к проволочной сетке или арматуре с помощью пластиковых стяжек. Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
5. Подсоедините трубку к коллектору плиты Radiantec и проведите испытание под давлением.

Обязательно ознакомьтесь с нашим Руководством по проектированию и изготовлению и звоните нам, если у вас возникнут какие-либо вопросы. Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

Бетонный пол с подогревом | Внутриплитное отопление

Благодаря бетону, жилая и коммерческая недвижимость по всему миру надежно поддерживается.Однако тот же бетон, который создает структуру в здании, часто создает холодную и влажную жилую среду. Для домовладельца это часто означает, что подвал не используется в полной мере. Его можно использовать для хранения вещей, вместо того, чтобы предлагать дополнительный уровень жилого пространства для семьи.

Чтобы утеплить подвал, вы можете установить ковер, чтобы изолировать пространство. Однако это не нагреет область. Вместо этого вам следует обратиться к электрическому подогреву пола, чтобы нагреть эту холодную бетонную плиту.

В Соединенных Штатах вы можете обогревать ковровое покрытие с помощью рулона для обогрева пола или мата из усиленной ламинированной алюминиевой фольги с кабелями, расположенными на расстоянии 2 дюйма друг от друга. Однако многие люди обращаются к популярным вариантам напольных покрытий из плитки, камня и винила с установленным под ним электрическим подогревом. Эти материалы обычно усиливают ощущение холода в подвале, но с помощью электрического лучистого тепла они предлагают высококлассный способ согреть комнату.

Полы теплые, подвал теплый

По Бобвила.com article, керамическая плитка — это «Кадиллак для полов в подвале», потому что на нее не действуют вода или водяной пар, который часто может проникать в подвал через бетон. Точно так же клееная виниловая плитка или доски водостойки, что идеально подходит для цокольного этажа.

Когда вы думаете о виниловых полах, вы можете представить себе виниловую плитку 70-х годов с яркими геометрическими узорами. Сегодня появилась новая порода винила, называемая роскошной виниловой плиткой или LVT.

«Сегодняшние продукты могут достаточно убедительно имитировать внешний вид дерева, керамики или камня», — утверждает Бобвила.ком статья.

Независимо от того, решите ли вы укладывать плитку, камень или винил, вы знаете, что ваш пол будет защищен от возможных повреждений водой. Но если вы установите лучистый пол с подогревом поверх плиты и под поверхностью пола, как вы можете обеспечить защиту нагревательного элемента? Введите подстилку.

Изоляция бетонных плит для обогрева полов

CeraZorb® представляет собой тонкую синтетическую пробковую подкладку толщиной 3/16 дюйма (5 мм), которая настоятельно рекомендуется при установке системы подогрева пола поверх существующей бетонной плиты или под плиткой и камнем.CeraZorb® действует как влагостойкий барьер, который не впитывает воду и не разбухает под воздействием жары или холода. Подложка из синтетической пробки не гниет и не пропускает плесень и грибок. Это означает, что ваш электрический нагревательный элемент будет защищен от любой потенциальной утечки воды из бетона.

Когда CeraZorb® используется в сочетании с нашей системой электрического лучистого теплого пола TempZone ™, нижнее покрытие также улучшает тепло- и звукоизоляцию и улучшает распределение тепла, что приводит к экономичной эксплуатации.Кроме того, подкладка предотвращает появление трещин на поверхности пола, что особенно важно при работе с плиткой и камнем.

CeraZorb® также был разработан с учетом простоты установки. Он поставляется в виде листов размером 4 на 2 фута, так что он будет устанавливаться ровно на бетон, без скручивания или запоминания, как это было бы с рулонами изоляции.

Как установить теплый пол в бетон

Для домов новостройки есть еще один способ нагреть холодную плиту, и он начинается еще до того, как бетон затвердеет.

Нагревательные маты и кабели для перекрытий можно укладывать непосредственно в бетон во время его заливки. Предлагая 20 ватт на квадратный фут, нагревательные маты для плит идеальны, если вы хотите, чтобы окончательной поверхностью пола был бетон. В подвале вы можете использовать модный пол с отделкой, такой как штампованный, полированный или окрашенный бетонный пол с установленным внутри тепловым излучением.

Вот шаги для установки нагревательных кабелей или матов для плиты:

Шаг 1:

Вытащите свой индивидуальный план установки и определите, где следует разместить термостат.Первое, что должен сделать ваш электрик, — это установить термостат и его распределительную коробку, а также, при необходимости, любые релейные панели. Ваш электрик может решить, какой комплект электрооборудования подходит для вашего дома.

Шаг 2:

С помощью цифрового омметра проверьте значение сопротивления нагревательного элемента между двумя проводниками (желтый и черный для 120 В, красный и черный для систем на 240 В) и сверьте это значение со значением на ярлыке CSA продукта. Также проверьте нагревательный элемент с помощью мегаомметра между каждым проводом и желто-зеленым заземляющим проводом по очереди.Мегаомметр на 500 В постоянного тока проверяет сопротивление изоляции между проводниками и землей и должен показывать бесконечность, или OL.

Шаг 3:

Установщик бетона должен разложить и утрамбовать не менее 8–12 дюймов щебня. Кроме того, необходимо установить 2-дюймовую изоляцию из полистирола (или лучше). Этот утеплитель также следует размещать вертикально по периметру плиты, чтобы предотвратить потерю тепла с краев. Наконец, для армирования следует использовать проволочную сетку большого диаметра или арматуру.Для поддержки проволочной сетки или арматуры можно использовать проволочные стулья или бетонную брусчатку.

Шаг 4:

Используя пластиковые кабельные стяжки, электрик должен прикрепить датчик температуры и нагревательный кабель / мат к проволочной сетке в соответствии с вашим индивидуальным планом установки, стараясь избегать перекрытия, касания или пересечения нагревательных проводов. . Установите датчик на той же глубине и посередине между двумя нагревательными проводами. Как только это будет сделано, нагревательный кабель и датчик следует проверить с помощью омметра, а затем вставить в металлический или другой утвержденный кабелепровод, идущий от пола до распределительной коробки в стене.Провод датчика должен быть проложен к контроллеру в отдельном кабелепроводе от холодных выводов нагревательного провода. Никогда не прокладывайте провод датчика рядом с нагревательным проводом, над ним или под ним.

Шаг 5:

Теперь, когда нагревательный элемент и датчик установлены, установщик бетона может закончить заливку плиты. Установщик должен залить от 4 до 6 дюймов бетона, чтобы похоронить нагревательный элемент, оставив его на 2–3 дюйма ниже готовой бетонной поверхности. Продолжайте проверять кабель омметром во время заливки.

Шаг 6:

Электрик должен еще раз проверить нагревательный элемент и датчик с помощью омметра и мегаомметра. Обязательно укажите результаты в гарантийных документах.

Шаг 7:

После того, как бетон полностью затвердел, электрик может завершить всю проводку для термостата, распределительной коробки и панели реле, если это необходимо. Должны быть включены автоматические выключатели и система должна быть активирована, чтобы электрик мог проверить силу тока нагревательного элемента.Если все в рабочем состоянии, готово!

Полные инструкции по установке см. В Руководстве по установке обогрева плит WarmlyYours. Кроме того, если у вас возникнут какие-либо вопросы или проблемы во время установки, не стесняйтесь позвонить в службу технической поддержки WarmlyYours. Для вашего удобства они доступны круглосуточно и без выходных по телефону 800-875-5285.

Обратите внимание, что если вы хотите установить другое напольное покрытие поверх бетона, вам следует заделать нагревательный кабель для плиты на расстоянии 5 дюймов друг от друга в свежеуложенную бетонную плиту.Более низкая удельная мощность этого кабеля позволяет добавить покрытие пола по вашему выбору, устанавливаемое поверх бетона. Преимущество обогрева плиты с помощью кабеля заключается в том, что пол можно снять или заменить в любое время, не влияя на излучаемое тепло. Если вы установили плитку поверх излучаемого тепла TempZone ™ в ванной, например, и хотели бы заменить плитку, вам также придется вырвать излучающее отопление, потому что оно приклеивается к плитке с тонким слоем.

Как бы вы ни выбрали обогрев плиты, добавление лучистого отопления превратит ваше пространство в комфортное убежище круглый год.

Интересуетесь стоимостью бетонного пола с подогревом? Используйте наш Конструктор цен на теплый пол, чтобы мгновенно оценить, сколько будет стоить система теплого пола для вашего собственного проекта.

Системы лучистого отопления для бетонных полов | Типы

Водяной лучистый пол с подогревом

Как и зачем устанавливать лучистое отопление в бетонный пол. Лучистое отопление пола в бетонных плитах для обогрева вашего дома или проезжей части.

Типы и преимущества

Есть два типа систем лучистого обогрева бетонных полов; один использует большую тепловую массу бетонной плиты пола, а другой — легкую плиту поверх деревянного чернового пола.

Бетонное лучистое отопление — отличный вариант в качестве основной системы отопления; он самый дешевый, экономит энергию и обеспечивает более здоровую и комфортную жизнь. Это отличное решение для жилых домов.

Температура лучистого теплого пола в плитах стабильна, и ее легко контролировать — нет сквозняков и неприятного дуновения воздуха в лицо.

При водяном отоплении горячая вода циркулирует по отопительным трубам, поэтому они известны как «мокрые установки».»

Электрическое отопление также можно использовать в лучистом отоплении, и это рентабельно, если нагревает толстый бетонный пол, конечно, с доступными тарифами на электроэнергию. Более толстый пол будет дольше сохранять тепло и делать ваш дом комфортно в течение нескольких часов без дополнительного подключения электричества.

Лучистое тепло в бетонных плитах сохраняется, поэтому открытые двери или большие окна не будут влиять на температуру внутри вашего дома так сильно, как в случае систем принудительного воздушного отопления. Бетонный пол с высокой плотностью ( высокий коэффициент сопротивления теплопередаче), размещенная под плитой, превращает пол в один большой радиатор.

Устройство поверхностного отопления бетонного пола

Лучшее время для установки бетонного теплого пола — при установке бетонной плиты.

Почему?

Установка водяного отопления в бетонный пол — это не сложный проект, сделанный своими руками, но он требует определенных навыков, знаний и подходящих инструментов. Это также известно как установка плиты на уровне грунта.

Вот пример видео: Как установить теплопроводящие трубки излучающего пола в плиту на грунте.

Если вы уже платите за установку плиты, рекомендуется также установить подогрев пола, так как единственная стоимость — это добавление очень доступных труб из PEX плюс, конечно же, труд.

В этом случае при установке бетонного теплого пола во всем доме отпадет необходимость покупать трубы или обогреватели, которые будут занимать ценное пространство вашего дома.

Труба PEX — лучший вариант для установки и после установки внутри бетонной плиты; он должен быть защищен от повреждений и беспрепятственно транспортировать горячую воду.

Во время установки лучистого обогрева бетонного пола арматурная проволочная сетка должна быть надлежащим образом размещена в области плиты и перед заливкой бетона.Пароизоляция из полиэтилена и изоляция также необходимы для эффективного распределения тепла. Затем трубка PEX прикрепляется либо проволочными стяжками, либо специальными зажимами. Идея состоит в том, чтобы закрепить трубку, и лучше всего будет следовать инструкциям производителя.

Труба PEX будет петлей внутри бетонного пола, а расстояние между петлями будет обеспечивать большее или меньшее количество тепла. Рекомендуется держать петли на расстоянии одной фута, чтобы облегчить сгибание и обеспечить беспрепятственный поток горячей воды.

Глубина внутри бетонной плиты, на которую вы будете укладывать трубы PEX, также определит, будете ли вы использовать горячую воду с более высокой или более низкой температурой и сколько времени потребуется для нагрева пола. Рекомендуемая толщина бетонной плиты должна быть от 4 до 6 дюймов.

Место для наиболее эффективной и безопасной установки находится где-то в середине бетонной плиты, и установка должна производиться без швов. По возможности используйте всю длину трубки, так как всегда есть вероятность утечки в местах соединений.

С швами или без них, новую систему лучистого отопления пола необходимо проверить перед заливкой бетона, чтобы увидеть, есть ли какие-либо дефекты в системе. Для этого используется давление воздуха 50 фунтов на квадратный дюйм, при этом трубка должна выдерживать давление в течение 24 часов без утечки.

Покрытие для водяного теплого пола

Покрытие, идущее на цементный пол, также оказывает большое влияние на теплопередачу. У плиточного пола, например, теплопередача намного лучше, чем у ковра.Установка теплоизоляции под черновой пол позволяет контролировать эффективность лучистого отопления. Рекомендуется покупать и устанавливать изоляцию с R-значением выше, чем R-значение напольного покрытия, чтобы тепло могло повышаться, а не ниже.

Установка системы лучистого отопления тонкоплитного пола

Лучистое отопление для пола из тонкоплитного бетона — лучший выбор, чем описанное выше решение. Если у вас уже есть бетонный пол, над большей плитой устанавливается система лучистого отопления.На деревянном полу вы можете залить тонкую бетонную плиту поверх труб из PEX, что позволит переоборудовать существующий бетонный пол без значительного увеличения высоты пола.

Труба PEX крепится к деревянному основанию пола, а не к армирующей проволоке, как в примере выше. Высота тонкой бетонной плиты обычно составляет 1,5 дюйма или 38 мм, поэтому трубы должны быть установлены плотно к полу, чтобы предотвратить выступание через бетон.

Система толстых бетонных плит, благодаря своей высокой теплоемкости, идеально подходит для хранения тепла от солнечных систем отопления, которые имеют переменную тепловую мощность.Недостатком систем лучистого отопления для толстых бетонных полов является их медленное тепловое время отклика.

Статьи по теме

Гидравлическое водяное отопление пола
Лучистое отопление бетонного пола
Гидравлическое отопление плинтуса
Бесконтактное водяное отопление

Это не просто трубы в бетоне | 2017-07-07

По крайней мере, на мой взгляд. Бетонная плита с лучистым обогревом имеет слишком много определений, чтобы ее можно было назвать «трубой в бетоне». На самом деле это надежная и высокоэффективная система отопления, которая должна служить в течение всего срока службы здания, которое она обслуживает.Сколько раз вы заходили в магазин или другое здание, где есть «давно выброшенные» излучающие плиты? Я видел довольно много. На самом деле, если количество, которое я видел, является показателем для остальной части страны, неудавшиеся заявки должны быть более обычным явлением, чем мы думаем.

Сбои, которые я вижу, неизменно являются результатом неправильной установки. Обычно из-за большой трещины в бетонной плите труба выходит из строя, что приводит к множественным утечкам. Еще более распространенным явлением является отсутствие надлежащей изоляции под плитой.Люди просто не могут позволить себе оплатить эксплуатационные расходы за систему, не имеющую надлежащей изоляции под плитой.

Вот еще одна неудача, которую я видел, и это заставляет меня хихикать. Скромный владелец бизнеса попытался установить свою собственную систему; у него было достаточно знаний, чтобы попасть в неприятную ситуацию. После того, как он выложил все трубки, он начал думать: «Эта трубка наполнена воздухом. Он будет плавать прямо до самого верха бетона. Я собираюсь наполнить его водой, чтобы он оставался внизу на своем месте.”

Так как он был начальником и не было никого, кто мог бы высказать свое профессиональное мнение, именно это и произошло.

Теперь это само по себе могло быть не так уж и плохо. Ненужный? Да, но не конец света. Но вот что произошло: наступили холода, а строительство не достроили. И лучистая плита не была подключена к источнику тепла. Вода в трубке замерзла и открыла все трубки под плитой. Все «бережливость», которую он вложил в свою лучистую плиту, было за окном, и ему пришлось прибегнуть к совершенно другому типу отопительной системы, которая обеспечивает гораздо меньший комфорт для магазина оборудования с высокими потолками.

Сколько раз вы слышали это от строителя или домовладельца: «Мы установили трубопровод, нам просто нужно, чтобы вы его подключили»?

Мы все это слышали. Ничто не заставляет меня терять интерес к работе быстрее, чем эта (слишком знакомая) фраза. Я не тороплюсь, чтобы узнать подробности установки, но чаще всего ухожу. Я не хочу, чтобы мое имя использовалось в плохо работающей, липкой системе. Гораздо лучше, когда вы, как лучистый подрядчик, можете принять участие в начале планирования строительства.Работа с архитектором, строителем и подрядчиком по бетонным работам на этапе планирования является ключевым элементом для получения хорошо установленного приложения для лучистого отопления, рассчитанного на весь срок службы и не нарушающего внутреннее пространство здания. Это дает вам возможность выделить место для механического оборудования и установить коллекторы в таком месте, где они не пострадают и не будут засыпаны хламом.

Последний проект Radiant, который я сделал, занимал 8 624 квадратных фута. Это было для фермерского магазина, который будет использоваться для ремонта тяжелой техники.Похоже, владельцы магазинов оборудования все больше склоняются к лучистому отоплению плит. Когда зимой привозят снежную технику, снег быстро тает, а металл машин нагревается, что делает ремонт более приятным. Пол также быстро высыхает от таяния снега, создавая более безопасную рабочую среду. Еще один важный момент — восстановление комфорта после открывания и закрывания больших подъемных дверей. Когда большая потолочная дверь открыта, теряется гораздо меньше тепла, если у вас есть плита с подогревом.Кроме того, через несколько минут после закрытия двери в комнате снова становится уютно.

У излучающих плит есть много преимуществ по сравнению с другими системами, но, опять же, как подрядчики излучающих материалов, наша работа состоит в том, чтобы эти системы приносили комфорт жильцам и прослужили весь срок службы здания, так как их невозможно легко заменить.

Схема контура

Мне нравится начинать каждую работу с расчета тепловой нагрузки, за которой следует схема контура.

Я не могу не подчеркнуть, насколько ценным оказался точный макет петли.Я понимаю, что вы можете умножить квадратные метры здания на количество линейных труб на квадратный фут, а затем разделить это число на предложенную длину петли, но это только приближает вас и не учитывает лидеры петель и более близкое расстояние между трубками, ведущее к многообразие. Это также может привести к неправильному смещению расстояния между стенами. Короче говоря, у вас может оказаться недостаточно трубок для работы или до 15 процентов отходов из змеевиков.

С помощью программного обеспечения для конструирования петель вы можете поэкспериментировать с длиной петли и расстоянием между ними, чтобы точно попасть в желаемую точку.Это также дает вам точную карту, которую можно использовать при установке трубы.

Есть несколько целей, которые нужно поразить в петлеобразной конструкции.

Чтобы свести к минимуму количество требуемых трубок, вам нужно максимальное расстояние между трубками, которое будет поддерживать комфорт при низкой температуре воды, предпочтительно не выше 115 F — 120 F. Эти температуры воды достаточно низки, чтобы позволить использовать тепловой насос на основе хладагента. системы, которые будут использоваться в будущем, даже если вы устанавливаете котел на этом этапе.В этой работе основная область находится на расстоянии 18 дюймов. Две небольшие зоны расположены на расстоянии 15 дюймов, а ванные комнаты — на расстоянии 12 дюймов. Вообще говоря, это расстояние слишком велико для дома, так как возникнут термические полосы. Но в магазине, подобном этому, пассажиры всегда будут носить рабочие ботинки на толстой подошве и никогда не почувствуют разницу в температуре пола.

Еще одна цель, которую я пытаюсь достичь при проектировании контура, — это согласование требований системы к потоку и потерям напора с кривой производительности насоса.Вы должны ориентироваться на центр кривой насоса, так как это обеспечит наиболее эффективную рабочую точку и самый длительный срок службы насоса. Это требует баланса между длиной петли, размером трубы и расстоянием между трубками. Вы также не хотите забывать, какие размеры трубных змеевиков имеются в продаже, и ориентируйтесь на длину петли, чтобы получить как можно больше пригодного для использования материала из каждой спирали.

У верхних дверей я держу трубу от края примерно на два фута. Я не знаю ни одного метода установки термического разрыва в плите, который бы не нарушил структурную целостность бетона между нагретой плитой и бетонным фартуком на открытом воздухе.Если удерживать трубку на расстоянии двух футов, большая часть тепла должна рассеиваться от плиты, прежде чем достигнет края двери.

Установка трубопровода

После выполнения всех домашних заданий по дизайну установка оказалась несложной. Заказчик нанял рабочего, который помог разложить трубы. Мы начали с того, что отметили расстояние между трубками на поролоне оранжевой маркерной краской. Заказчик приобрел собственную пенопластовую изоляцию у строительной компании. Мне нравится идея повторного использования строительных продуктов.Он сэкономил на нем кучу денег, и он отлично послужит своему назначению. Единственное, что мне не понравилось, так это то, что на нем не было маркировки для использования в качестве направляющей трубки.

После того, как изоляция была размечена, я спросил своего помощника: «Вы бы предпочли снять трубку с разматывателя и удерживать ее на месте, или вы бы предпочли прикрепить ее к пене?»

Прежде чем он успел что-то сказать, я ответил «отлично», схватил степлер и стал ждать, пока он выполнит свою работу.

Его ответом была хитрая ухмылка, а затем, выплюнув еще одну струю табачного сока в его Dr.Пеппер плевательницы, он схватил конец трубки, торчащий из разматывателя, и мы начали.

После того, как все трубы были разложены и скреплены скобами, пришло время подготовиться к бетонным швам. Обычно я использую изоляцию из пенопласта толщиной 3/8 дюйма для защиты трубы в месте ее прохождения через бетонный стык. Я разрезаю их на шестидюймовые кусочки и зажимаю на трубке в центре стыка. Это дает трубке некоторую гибкость для движения и растяжения. Это также предотвращает срезание трубы бетоном, если плиты в стыке имеют вертикальное перемещение.

Я спросил своего помощника, не будет ли он заинтересован в установке этой изоляции трубы.

Он с радостью согласился. Выполняя эту работу, было бы намного проще держать его бутылку доктора Пеппера под рукой. Казалось, это ему понравилось!

Еще одно замечание о бетонных компенсационных швах: Вы бы доверили кому-нибудь распилить швы после заливки бетона?

Я тоже! Они почти гарантированно где-нибудь попадут в трубку; это одно из правил жизни. И если они будут держать пильный диск достаточно высоко, чтобы он не задевал трубы, бетон треснет в каком-то случайном месте, где у вас нет трубных гильз — еще одно правило жизни (см. Фото выше для решения проблемы) .

Установка коллекторов

Пока мой помощник устанавливал рукава для трубок и развлекал его бутылку Dr. Pepper, я начал настраивать коллекторы. В этом случае коллекторы нельзя было прикрепить к стене, поэтому мне пришлось построить опорную конструкцию, чтобы удерживать их на месте. Требуются тщательные измерения, но стоит установить их именно в нужном месте, чтобы вам не пришлось сбрасывать настройки после того, как стены будут построены. Блоки PEX-Pal значительно упрощают эту задачу, не говоря уже о красивой работе после завершения проекта.

Еще одна важная и часто упускаемая из виду деталь: во время заливки бетона всегда должен присутствовать кто-нибудь, чтобы отремонтировать любые трубы, которые могут быть повреждены во время заливки.

Так что да, это не просто трубы в бетоне!

Как залить бетонный пол лучистым теплом

Лучистое отопление становится очень популярным методом отопления частных домов, а использование системы лучистого обогрева бетонного пола может как сэкономить ваши деньги, так и помочь уменьшить количество парниковых газов, производимых вашим домом.Самая распространенная форма теплых полов состоит из слоя труб и заливки бетона поверх этих элементов. Чтобы правильно уложить систему лучистого обогрева бетонного пола, вам нужно знать, как убедиться, что бетон имеет правильную консистенцию, чтобы выдержать нагревательное устройство. Следуйте нескольким простым рекомендациям, чтобы максимально эффективно использовать теплообменник для бетонного пола.

Шаг 1 — Подготовка пола

Перед тем, как приступить к изготовлению бетона, вы должны убедиться, что пол правильно уложен, чтобы ваша новая система лучистого тепла работала максимально эффективно.Пол должен быть готов, трубы уложены, а под ним хороший слой утеплителя, покрытый досками. Изоляция жизненно важна для предотвращения движения тепла в неправильном направлении и нагрева всего, что находится под трубами под полом.

Убедитесь, что изоляция и пол полностью герметизированы, возможно, положив лист пластика. Вы также должны помнить, что все, что находится в непосредственном контакте с вашей новой заливкой, отнимет тепло от вашего пола. Вы также можете скрыть изоляцию, используя пенопласт и обрезав ее так, чтобы бетон проходил через изоляцию, скрывая ее.

Шаг 2 — Смешайте бетон

При изготовлении бетона для заливки теплого пола вам нужно будет сделать его немного более неряшливым, чем обычно, чтобы он проникал во все возможные трещины, через которые тепло может уйти. Смешайте бетонную смесь, как рекомендовано на упаковке, а затем смешайте с водой и песком до тех пор, пока вы не будете довольны консистенцией бетона. Если вас беспокоит растрескивание или повреждение, вы также можете добавить в смесь армирующее волокно, чтобы уменьшить эту проблему.Убедитесь, что нет крупных комков, а затем приступайте к заливке смеси.

Шаг 3 — Заливка бетона

Когда вы начнете заливать смесь, неплохо будет набрать немного горячей воды и позволить ей течь через лучистые тепловые трубки. По мере того, как горячая вода течет по полу, медленно и равномерно заливайте бетонный пол. Сами трубы довольно прочные и обычно проложены достаточно далеко друг от друга, чтобы между ними можно было вставить фанерные листы, поэтому, если вам нужно переместить бетон по площади, вы можете немного распределить вес.Если вы собираетесь использовать комплект бетононасоса, вам следует быть готовым поднять шланг, а не протягивать его через трубу, поскольку на шланге могут быть стальные хомуты, которые могут повредить или даже проколоть ваши новые трубы.

После заливки бетона выровняйте его фанерными листами и дайте ему высохнуть, прежде чем второй раз промыть горячей водой трубы. Теперь вы можете стелить любую доску или ковер по своему выбору.

Как добавить теплый пол к существующему бетону | Руководства по дому

Вы можете ступить на теплый и уютный пол, даже если он построен на бетонной плите, добавив подогрев пола.В то время как водяные и воздушные системы лучистого отопления требуют прокладки труб под черным полом, электрические системы можно укладывать прямо поверх существующего чернового пола, включая бетонные плиты, а затем покрывать готовым полом.

Измерьте и спроектируйте шаблон

В системах электрического лучистого отопления используются провода, встроенные в мат, уложенный прямо на бетон. Эти провода нельзя ни в коем случае перерезать, ими можно только частично манипулировать, поэтому подберите коврик к полу, на котором он будет установлен.Тщательно обмерьте комнату и нарисуйте ее в масштабе, чтобы передать производителю коврика. Некоторые производители предоставляют онлайн-программу для создания шаблонов, которая позволяет вам создать собственный коврик; другие снимают мерки по телефону и сами конструируют коврик. Каждая компания предоставляет вам схему с подробным описанием того, как и где установить коврик.

Подготовьте пол и мат

Перед тем, как положить коврик для обогрева пола, убедитесь, что бетон полностью затвердел.Заполните все трещины в бетоне и при необходимости используйте самовыравнивающиеся смеси, чтобы бетон был ровным и готов к установке нового пола. Распакуйте коврик и поместите его у стены, где вы планируете установить термостат, который им управляет. Подключите коврик к вольт-омметру и сравните показания измерителя с измерением, предоставленным вам производителем мата. Если числа совпадают, продолжайте установку. Если цифры не совпадают, обратитесь к производителю; ваш коврик мог быть поврежден во время транспортировки.

Установите коврик

Раскатайте коврик по полу на расстоянии примерно 6 дюймов от всех стен и любых приспособлений на полу. Следуйте чертежу, предоставленному производителем; некоторые коврики покрывают всю комнату одним большим куском, тогда как другие необходимо установить на место. Если вам нужно перевернуть коврик в любое время, осторожно обрежьте коврик вокруг встроенных проводов, чтобы было какое-то движение, затем переверните коврик и провода, чтобы изменить направление. Как только коврик будет полностью разложен, подключите его к вольт-омметру для второго измерения и убедитесь, что числа не изменились.

Установите мат

Каждый мат немного по-разному прилипает к бетону, в зависимости от рекомендаций производителя. Некоторые производители рекомендуют использовать раствор тонкого отверждения — тот же раствор, который используется для укладки плитки. Другие производители рекомендуют использовать горячий клей. Если производитель рекомендует разбавить мат, осторожно отогните мат, нанесите раствор на бетон с помощью шпателя, затем снова сложите мат. Если ваш производитель рекомендует горячий клей или другой нераспространяющийся клей, выдавите его тонкой полоской по центру каждой части мата, чтобы приклеить его и провода к бетону.

Готовый пол

Производитель вашего мата определяет, какой тип готового покрытия вы можете укладывать поверх коврика.
