Высота стяжки для водяного теплого пола: минимальная и максимальная, под и над трубами

Единый уровень стяжки при укладке тёплого пола

Простая арифметика

Решили сделать тёплый пол везде в доме, стяжку вместе с ним получается нужно делать от 10 до 15 см, чтобы уровень по первому этажу был один. Хватит ли толщины 12-15 см для правильной теплоизоляции и заливки труб тёплого пола.

Поверхность бетонных плит достаточно ровная. Делать сначала как советуют выравнивающую стяжку, потом пеноплекс и затем стяжку с тёплым полом или сначала утеплитель, а потом вся стяжка.





Отвечает специалист компании «Академия 174»:

Считать высоту общей стяжки при укладке тёплого пола необходимо от обратного. В итоге получается такой расчёт: толщина финишного покрытия + пять сантиметров стяжки над тёплым полом + толщина укладываемой трубы в тёплый пол + толщина утеплителя.

Если у вас стяжка 15 см, считаем 1 см чистового пола (кафель или спец. ламинат) + 5 см заливка тёплого пола (меньше нельзя, больше уже снижается эффективность нагрева плиты), труба диаметр 16 мм + подложка экранированная и армирующая сетка — в общем ещё 6 мм.

Итого 8,2 см (пусть будет 9 см, учитывая погрешности и клей для кафеля). В итоге можно положить ещё 5 см экструзионного утеплителя.

Такой расклад будет верен при следующем пироге тёплого пола: утеплитель, подложка с экраном, сетка армирующая, на неё труба, заливка бетоном или полусухой стяжкой и финишный слой пола: кафель (спец. ламинат). Если же укладывать пол в специальные маты, то следует учесть, что в толщину мата уже заложена высота 16 мм трубы, которая укладывается в его пазы.

Выравнивающая стяжка по плитам перекрытия актуальна при разбеге высоты более 1 см. «Отстреляйте» полы лазером, чтобы точно знать перепад. Лучше кое-где уменьшить высоту утеплителя, чем потом попасть на индивидуальное изготовление дверей, когда не войдёте по высоте в стандартные размеры дверных проёмов — это будет дорого и неудобно.



Смотрите также:

Трещины стяжки тёплого пола

Тёплый пол по деревянным перекрытиям

Фольга в стяжке тёплого пола

Ещё по теме  ТЁПЛЫЙ ПОЛ



Укладку труб рекомендуется делать «улиткой», что обеспечивает более равномерный нагрев пола при такой раскладке. Длина трубы каждого контура не более 80 м от коллектора до коллектора (учитывая весь транзит ветки). Не забывайте при заливке каждый контур выделять демпферной лентой по периметру для «ходьбы» бетона. Во избежание растрескивания стяжки при заливке в бетон добавляйте пластификатор для тёплых полов.

На размер вашего дома может получится примерно 10 контуров пола. Коллекторную группу покупайте после укладки, чтобы избежать нехватки или лишних соединений. Коллекторную группу берём обязательно с расходомерами, для грамотной настройки скорости потоков теплоносителя в контурах.

И самое главное — в котельной должен быть смонтирован особый узел для подачи в коллектор тёплого пола теплоносителя определённой температуры. Он обязательно содержит в себе циркуляционный загрузочный насос и трёхходовой клапан, на котором можно выставить заданный температурный режим.

Температурный режим полов на поверхности финишного покрытия во избежания последствий со здоровьем сосудов ног не должен превышать 26 градусов в зонах постоянного пребывания человека. В зонах временного пребывания (ванная, туалет) для комфортного ощущения покрытия пола мокрой голой ступнёй он может быть чуть выше.



Маслова Наталья Владимировна, компания «АКАДЕМИЯ 174»

как сделать укладку своими руками?

Пол в нашем кирпичном домике выполнен по грунту, и в холодное время года он не прогревается, как ни топи. Было решено устроить полноценный, как сейчас модно говорить, энергосберегающий пол.

Выбирали среди разных вариантов, от пола по лагам, до сухой стяжки. Однако у каждого варианта были свои недостатки. Например.

Деревянный пол боится влаги, плесени и насекомых-древоточцев. Разбирать доски и обрабатывать их специальными средствами, каждые 3-5 лет не было желания.

Утепление пола керамзитом, плюс цементная стяжка. Изучив свойства керамзита, узнал, что он начинает “греть” при толщине слоя от 15 см. Слишком много, к тому же не дёшево.

Сухая стяжка из ГВЛ или фанеры, боится воды. А ведь мне нужно делать пол, на кухне и в санузле.

Утепление пола экструдированным пенополистиролом, плюс цементная стяжка. Поначалу вариант показался оптимальным. Но, позже решили отказаться и от него, из-за того, что имеем неровную поверхность пола, и пришлось бы её выравнивать, перед укладкой плит ППС. К тому же застраховались от грызунов, которые не только селятся в пенопласте, но даже едят его.

Остался последний вариант, который устроил всех – стяжка из цементного раствора с гранулами пенополистирола (полистиролбетон), плюс цементная стяжка сверху. Вариант понравился тем, что может быть выполнен даже по кривому полу, его не съедят мыши, он очень теплый, прочный, не боится воды, насекомых и пожаробезопасен. К единственному недостатку, пожалуй, можно отнести трудоёмкость обустройства пола по такой технологии. Но ведь мы делаем для себя, не на скорость, а на совесть…

Прелести теплого пола

Главное достоинство конструкции в том, что сделав её один раз, можно как минимум 5 десятилетий не думать об обновлении или ремонте. В помещении после правильного выполнения монтажа, который возможен только при тщательных расчетах и соблюдении технологии, становится теплее, чем при централизованной подаче энергоносителя.

К плюсам системы «водяной теплый пол» вполне можно отнести и то, что состав такой конструкции предполагает два варианта:

• Полный отказ от наличия в помещении батарей.
• Совмещение батарей и пола, который обогревает.

Единственной сложностью на пути к «теплому раю» может стать трудоемкость воплощения задуманного. Но при рациональном использовании времени и готовности работать качественно результат будет ожидаемо хорошим. При планировании количества материалов и распределении порядка выполнения всех работ, нужно учесть, что стяжка под теплый пол займет максимальное количество времени, а по затратам ей в этом процессе достанется второе почетное место.

Операции перед заливкой черновой стяжки под теплый пол

В идеальном случае до того, как начинать формирование черновой стяжки необходимо провести штукатурку стен. К тому же необходимо смонтировать окна, сделать откосы, а также провести инженерные коммуникации (проложить проводку, трубы водопровода и канализации). Все потому, что основа теплого пола обязана быть ровной и чистой, т.е. не иметь мелких неровностей, например, от упавшего раствора.

Если же уже сделано наоборот, то черновую стяжку необходимо тщательно очистить. Облегчить вам работу может укладка на пол до оштукатуривания полиэтиленовой пленки.

Проводить очистку поверхности необходимо со всей тщательностью, т.к. она будет выступать основанием для укладки утеплителя. Возможно имеющийся раствор нужно тщательно отковыривать в местах соприкосновения стен с полом и углах. Необходимо обеспечить угол соприкосновения (стены с полом) 90⁰. Иначе уложенный изолятор не станет плотно укладываться к стенам.

Что касаемо неровностей основания, то допускается перепад + 5 мм по площади, на которой находится один контур теплого пола. Если допускать перепады большего размера, то способны возникать прогибы и появляться пробки. Правда если предусматривается дополнительный циркуляционный насос в системе теплого пола, то проблема будет не актуальной.

Еще по периметру комнаты желательно провести шпаклевание стен по низу высотой до 50 см. Однако эта процедура требуется тогда, когда планируется применение демпферной ленты с самоклеящим слоем. Подобный слой отлично пристает как раз к шпаклевке.

Демпферная лента должна проклеиваться по всему периметру помещения. Она необходима для компенсации температурных расширений стяжки.

Чем и как она выполняется заливка?

То, что теплый пол – это некий пирог, состав которого – это слои с неукоснительным соблюдением первоочередности, должно быть понятно всем, кто собирается его обустраивать. Весьма важным будет в этой многослойности сделать основание и верхнюю часть. То и другое – стяжка под теплый пол. В приготовлении раствора для неё возможны два варианта:

1. Состав на основе цемента и песка. Это стяжка из бетона.
2. Стяжка из специализированных смесей. Они продаются в сухом виде. А там, где будет проходить укладка, их нужно развести в определенной пропорции. Профессиональное название такой стяжки – полусухая.

Первый вариант более трудоемкий и сложный при выполнении, чем второй. Тем не менее каждый из способов заливки имеет определенные достоинства и недостатки.

Бетон для основания пирога

Самый распространенный и достаточно несложный вариант (если, конечно, не считать трудоемкости при воплощении) предполагает использование бетона. Последний может быть изготовлен на заводе. В этом случае на площадку к определенному времени доставляется необходимое количество раствора и он подается к нужному месту из специальных шлангов. Этот вариант могут позволить себе профессиональные строители на крупных объектах.

Другие случаи потребует первоначального приготовления своими руками раствора бетона, а затем его распределения по поверхности. Теперь о некоторых особенностях соблюдения технологии.

Бетонная смесь обязательно должна состоять из цемента, воды и песка. Пропорции раствора для стяжки следующие: цемент – 1 часть, вода – 0,7 частей и песок – 3 части.

Это важно! Цемент необходимо брать марки М-300, лучше даже М-400. Песок для приготовления бетона нужен мелкофракционный. Воду добавлять в сухие ингредиенты постепенно.

Для создания эластичной смеси лучше всего в её состав добавить пластификатор для стяжки теплого пола. Он, прежде всего, позволит сделать качественный раствор, который при растекании по поверхности заполнит все трещины, высохнет за оптимальное количество времени и даст возможность, чтобы толщина стяжки была несколько снижена.

Такой состав бетонной смеси, приготовленный своими руками, позволяет получить стяжку для качественного теплого водяного пола, где толщина может быть даже меньше 30 миллиметров. Но стоит учесть, столь незначительная высота стяжки должна быть в небольших помещениях и при условии, что нижняя стяжка абсолютно идеально выровняла поверхность.

Весьма желательно, когда происходит укладка раствора, использовать армированную сетку. Она позволяет увеличивать прочность смеси и в итоге получать крепкий и ровный пол без трещин.

После того как приготовленная своими руками смесь разлита над трубами теплого пола, проведены манипуляции по удалению воздуха и выравниванию поверхности, нужно будет смочить застывающий раствор водой. Это стоит провести на вторые сутки после укладки. Затем пол нужно закрыть обычной пленкой и дать ему постоять не менее 4 недель. Всё это позволит получить поверхность ровную и без трещин.

Сухие смеси

Использование готовой смеси, которую нужно разбавить водой не только упрощает процесс, но и дает возможность без особых проблем добиться ровности заливаемой поверхности. Однако стоимость такого варианта значительно дороже, чем при использовании цемента и песка. Примечательно, что сухие смеси можно использовать для выполнения весьма тонкого слоя стяжки над уже неудачно (неровной, с трещинами) сделанной цементно-песчаной поверхностью.

Сухая смесь может быть смешана с водой при помощи насадки миксер

К преимуществам сухих составов можно отнести следующее:

• нет необходимости использовать что-то еще, кроме воды и сухой смеси;
• их укладка проходит просто, не придется «таскать» емкости с тяжелым раствором
• смесь максимально пластична и поэтому легко заполняет нужное пространство.

Время её высыхания минимально.

Если вы не специалист в приготовлении бетонных растворов и впервые готовитесь сделать заливку стяжки своими руками, то готовая сухая смесь – оптимальный вариант.

Подготовительный этап

Все трубы теплого пола до заливки требуется защитить от возможности их повреждения, так как в процессе работы вы станете по нему ходить и перемещать раствор.

До начала заливки вам желательно создать для себя схему проложенных трубопроводов. Она необходима для того, чтобы в последующем при необходимости выполнения в полу отверстия вы случайно не повредили трубопровод. Если вы знаете, что вам придется что-либо монтировать в полу, то сделайте закладные для последующего монтажа в них.

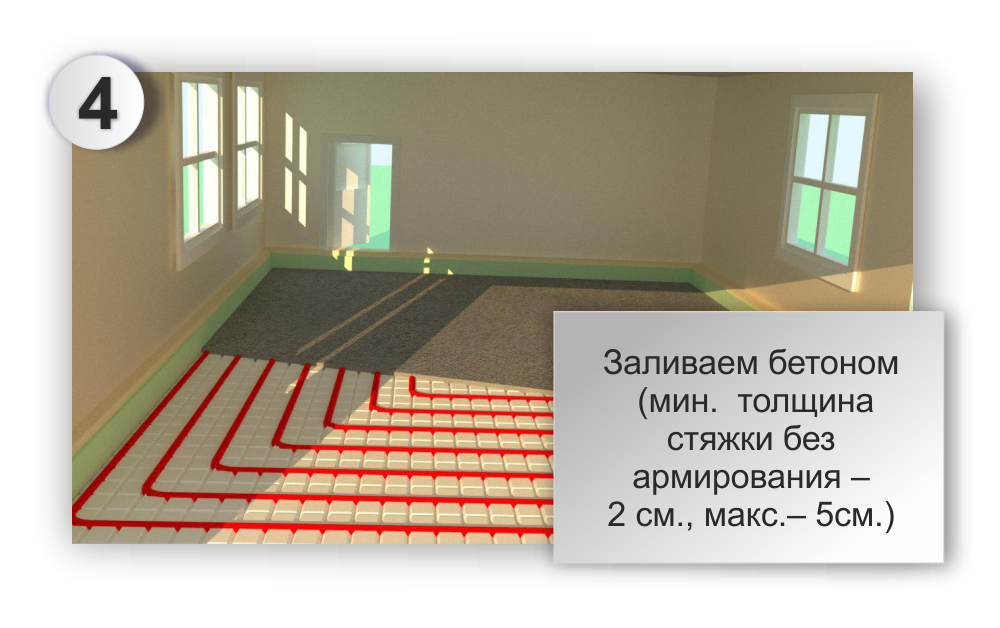

Сколько нужно стяжки над трубами

Толщина стяжки не должна превышать 3-5 сантиметров. Добиться такого результат можно, если:

• сделана качественная стяжка для теплого пола в основании пирога;
• работы по заливанию стяжкой поверхности своими руками в одном помещении проходят без остановок. Недопустимо залить смесью полкомнаты, а остальную часть покрыть раствором через время.

Внимание! Чем эластичнее раствор, состав которого оптимален, тем проще добиться, чтобы толщина стяжки была минимальной. Стоит знать, что делать поверхность до 100 миллиметров абсолютно не целесообразно.

Чем меньше толщина слоя, тем легче прогревается пол. Но вместе с тем и время для его остывания небольшое. Высокая стяжка дольше прогревается и остывает.

Какая нужна толщина стяжки над вашим теплым полом можете определить только вы. И руководствоваться нужно предпочтениям по температуре, времени нагрева и остывания, а также учитывать особенности нижней части поверхности. Ну а для того чтобы стяжка для теплого пола на протяжении всей эксплуатации «пирога» не имела трещин и перекосов, стоит один раз соблюсти несложные, но трудоемкие правила укладки. И тогда вся конструкция будет приносить пользу и удовольствия от её использования.

Выбор утеплителя для теплого водяного пола

Как подобрать комплектующие для теплого водяного пола?

Выбираем котел для теплого водяного пола

Стяжка из отсева

Если щебень пропустить через строительное сито, то получится фракция частиц размером до 1 см. Это и есть отсев. Он похож на песок с крупной фракцией, но песчинки округлой формы, а у отсева частички колотые, с острыми гранями. Эта особенность строения заметно повышает прочность раствора по сравнению с песочным. В укладке такой раствор более сложный, но усилия в итоге оправдывают себя.

Теплый пол под раствором с таким составом получается надежным. Можно сэкономить, используя смесь М150. Не требуется добавлять фиброволокно.

Неудобство в том, что найти бетонный слой из отсева на растворных узлах сложно. В покупном растворе могут присутствовать крупные фракции. Это значительно усложнит процесс выравнивания стяжки. Камешки более 2 см допустимы по ГОСТу, поэтому производители выпускают такой раствор согласно нормам.

Если волнует вопрос, как правильно залить теплый пол в доме, целесообразнее приготовить раствор с использованием домашней бетономешалки, используя мелкий отсев.

Какое основание, к какому типу теплого пола подходит?

Выбирать технологию монтажа тёплого пола и основание для него, следует с учётом характеристик помещения. Наиболее подходящий способ для греющих систем (водяных или кабельных) — бетонная стяжка.

Такой вариант отлично подходит при укладке пола в частных домах, но в деревянных домах, со слабыми перекрытиями — не рекомендован, так как конструкция может не выдержать тяжести раствора.

В домах с деревянными перекрытиями или в квартирах, для всех видов напольного отопления лучший вариант — настильное основание. «Пирог» получается более лёгкий, а процесс подготовки основы и монтаж обогрева быстрый и несложный.

Если вы собираетесь обустраивать тёплые полы своими руками ещё на этапе строительства дома, то подходит монтаж по грунту.

Создание температурных швов при заливке теплого пола

Создавать подобные швы требуется лишь в чистовой стяжке и на больших площадях (более 40 м²). Швы требуются для защиты от растрескивание при воздействия тепла. Черновая стяжка этого не требует, т.к. она изолирована от труб утеплителем.

Вы зададите закономерный вопрос: “Как делать температурный шов?” Для этого мы подготовили нижеприведенное изображение:

Трубы теплых полов пронизывают материал для шва. Этим материалом является демпферная лента, которая прокладывалась по периметру. В точках входа трубы продеты в гофру. Также схематично представляем вам обустройство температурного шва:

Как наносить стяжку на пол с подогревом

Когда дело доходит до укладки стяжки на пол с подогревом, оба продукта должны быть тщательно продуманы на этапе проектирования, чтобы гарантировать успешную установку.

В этой статье мы обсудим различные типы стяжек и основные аспекты их профессионального применения поверх полов с подогревом.

Знакомство с напольным отоплением

Стремление к «более экологичным» строительным системам в Великобритании за последние несколько лет привело к тому, что полы с подогревом становятся все более популярными в самых разных секторах, включая жилье, здравоохранение, образование и досуг.

Использование лучшей теплоизоляции внутри зданий, а также переход к конденсационным котлам и геотермальным тепловым насосам свидетельствует о том, что вопросам энергоэффективности уделяется больше внимания. Все эти тенденции способствуют внедрению напольного отопления, которое идеально подходит для работы в сочетании с конденсационными котлами, то есть системами, которые более эффективно работают при более низких температурах воды.

Тем не менее, геодезисты должны проявлять осторожность в отношении взаимосвязи между системой подогрева пола и соответствующей стяжкой пола.

Различные типы стяжек

Пол с подогревом состоит из слоя водопроводных труб, прикрепленных к изоляции соответствующим образом, например, скрепками или зажимной планкой, после чего поверх них устанавливается стяжка.

Вообще говоря, существует два типа стяжки:

• Полусухая, наносимая вручную стяжка, затираемая шпателем до конца
• Жидкая, сыпучая стяжка, обычно перекачиваемая по трубам на заданную минимальную глубину

Независимо от типа, процесс завершается отверждением стяжки и отделкой изнашиваемой поверхности пола, а затем укладкой для завершения зоны пола. При нанесении на пол с подогревом крайне важно дать стяжке высохнуть, прежде чем постепенно выполнять предварительный нагрев пола в рамках процесса ввода в эксплуатацию. После того, как этот процесс завершен, можно приступать к финишной отделке пола.

Основные рекомендации по укладке стяжки на пол с подогревом

Существует ряд ключевых моментов, которые следует учитывать при успешном нанесении стяжки на пол с подогревом, в том числе:

• Прежде чем приступить к укладке, убедитесь, что участок, подлежащий стяжке, ровный и плоский, чтобы изоляция могла лежать ровно, и что перед установкой системы подогрева пола и стяжки имеется правильная зона стяжки/пола. упаковка.
• Правильная стяжка и соответствующая толщина определяется с учетом теплопроизводительности, точечной нагрузки, размера и масштаба площади пола и выбранной отделки пола. При проектировании системы теплого пола также необходимо учитывать тип стяжки и потребность в тепловом движении, вызывающем расширение.
• Все расширительные и периметральные полосы устанавливаются в соответствии со спецификацией проекта, а стяжка замешивается и наносится в соответствии с инструкциями производителя.
• Размещение деформационных или компенсационных швов, необходимых для уменьшения образования трещин в стяжке, продумывается на этапе проектирования с учетом как стяжки, так и напольного отопления.

Также очень важно помнить о влиянии этого типа нагрева на стяжки и о том, как эти стяжки реагируют на тепловую мощность.

Что может быстро стать проблемой, так это тот факт, что проектировщики, заинтересованные в зоне обогреваемого пола, часто подходят к работе с разными точками зрения и знаниями. Обычно пол с подогревом рассматривается в первую очередь из-за механического и электрического (M&E) плана здания, основанного на мощности и сопротивлении отделки пола, чтобы обеспечить необходимый комфорт для пользователя здания, тогда как стяжка предназначена для размещения отделки пола и нагрузки здания.

Эта ситуация может привести к пробелам в знаниях и, в конечном счете, к неудачным установкам, недовольным клиентам и ущербу для репутации. По всей Великобритании часто проводятся расследования причин возникновения проблем в зоне отапливаемых полов.

Нередко к специалистам по стяжке обращаются для осмотра трещин, которые часто рассматриваются как неисправность стяжки. Однако в подавляющем большинстве случаев трещины являются признаком проблем с черновой зоной.

Слишком часто изучение чертежа с отмеченными положениями трещин, наложенного на чертежи «исполненных работ» схем напольного отопления, выявляет отсутствие надлежащего проекта или плохое расположение труб отопления, или сочетание того и другого.

Поэтому важно помнить, что ремонт трещины не является немедленным решением. Выявление причины, а затем ее устранение имеют первостепенное значение, прежде чем чинить стяжку.

Контрольный список

Очевидно, что профилактика лучше, чем лечение. Помните, что размеры и форма комнат и коридоров будут влиять на проектирование и монтаж систем теплого пола и стяжки. Следующий контрольный список должен помочь геодезистам при осмотре здания, которое должно быть водонепроницаемым до начала стяжки.

• Предусмотрены ли в стяжке деформационные швы? Следует учитывать требования к деформационным швам между стяжками, установленными над соседними отопительными контурами с независимым управлением, и стяжками с подогревом/без обогрева. Гибкая изоляция должна использоваться для формирования эластичного деформационного шва по периметру и вокруг любых коммуникаций или проходов колонн через стяжку. Коридоры и дверные пороги требуют отдельных швов после укладки стяжки.

• Единственной самой большой проблемой является непонимание того, как этот тип нагрева влияет на стяжки и как эти стяжки реагируют на тепловую мощность. Октябрь-ноябрь 2012 г. Журнал геодезии зданий 17

• По периметру нанесен ли ячеистый пенопласт и через стяжку проходят выступы? Если нет, не укладывайте стяжку, пока она не будет установлена. Изоляция также должна быть плотно соединена встык с разделительным слоем полиэтилена между изоляцией и стяжкой.

• Надежно ли закреплены трубы, в частности, с плавными стяжками? В противном случае трубы могут всплыть. Трубы, проходящие через места стыков, также должны иметь соответствующие муфты.
• Изоляция уложена ровно и полностью закреплена без раскачивания? Изоляция должна располагаться на ровной поверхности, а не на камнях или перекрывать пустоты или выступы в плитах перекрытия.
• Соответствует ли изоляция толщине и классу теплостойкости и устойчивости к сжатию при ожидаемых нагрузках на пол?
• Имеются ли заклеенные лентой участки, из-за которых изоляция поднимается под натяжением ленты? То же правило распространяется на трубы теплого пола, которые скрепляются скобами (защелкиваются) под натяжением.
• Уложена ли изоляция по краям помещений на всю глубину и правильно ли расположена, поскольку это самое слабое место в помещении?

• Правильно ли уплотнена стяжка вокруг труб теплого пола? Кроме того, убедитесь, что достигнут требуемый минимальный слой стяжки над трубами отопления. Немаловажно и то, что полусухие стяжки наносятся монолитно в два слоя.
• Плавающие цементные стяжки, содержащие системы подогрева пола, армированы полипропиленовыми волокнами и D49сетка, помогающая контролировать усадку при высыхании?
• Предусмотрено ли в программе достаточно времени, чтобы стяжка высохла и набрала прочность перед вводом в эксплуатацию системы подогрева пола (со скоростью, указанной производителем стяжки) перед нанесением окончательной отделки пола?

Наиболее распространенной проблемой, вызванной участием разных поставщиков, является конфликт ответственности, когда один поставщик обеспечивает полы с подогревом, а другой – стяжку.

Обычно субподрядчик M&E монтирует пол с подогревом, а стяжку – стяжкой. Часто клиент может попытаться поручить субподрядчику M&E взять на себя подогрев пола и стяжку, но обычно результатом является то, что последняя работа полностью ложится на плечи субподрядчика.

Может быть выгодно, чтобы одна компания проектировала и поставляла полы с подогревом и стяжку, поскольку они с большей вероятностью попытаются решить потенциальные проблемы при проектировании и установке обоих продуктов. Эта единственная ответственность, как правило, приводит к успешному результату.

Чтобы узнать больше о том, как наносить стяжку на пол с подогревом, нажмите здесь, чтобы связаться с одним из наших экспертов.

Подпишитесь на нашу рассылку новостей

Получайте регулярные обновления от CPG Europe. Включая наши идеи, объявления и последние новости.

Зарегистрироваться

Журнал REHVA Сравнительный анализ эффективности систем теплого пола



	90 005
Ральф Грицки Институт энергетики, Технический университет Дрездена, 01062 Дрезден, Германия	Jens Naumann Rettig ICC Crimmitschau, Germany	Claudia Kandzia Institute of Power Машиностроение, Технический университет Дрездена, 01062 Дрезден, Германия	Клеменс Фельсманн Институт энергетики, Технический университет Дрездена, 01062 Дрезден, Германия



С практической точки зрения прерывистая работа систем теплого пола представляет собой сложную задачу из-за времени нагрева в результате теплоемкости пола.

Что Вот почему несколько систем напольного отопления были проанализированы в сравнительном симуляционное исследование. Было замечено, что время нагрева сильно зависит от монтажные высоты и конструкции систем напольного отопления. Изучение показывает, в частности, что некоторые из доступных систем реновации реагируют на в три раза быстрее стандартной системы.

Введение

Это статья посвящена сравнению времени нагрева четырех различных системы напольного отопления: стандартная мокрая система и три системы реновации с меньшая высота установки. Системы реновации представляют собой мокрую систему K и две Сухие системы C и T. Сухая система T характеризуется особым тепловыделением. проводящей пластины и системы C отсутствием изоляционного слоя. К используя нестационарное связанное моделирование CFD, процессы теплопроводности, тепловое излучение, а также конвективный перенос тепла за счет воздушно- и водные потоки рассчитываются.

Четыре системы показывают различную динамику времени нагрева. Таблица 1 дает обзор слоев четырех систем.

Таблица 1. Слой систем теплого пола сверху вниз.

90 123

Влажная система СТАНДАРТ	Влажная система K-	Сухая система T — рисунок 1	Сухая система C
Плитка, 10 мм	Плитка, 10 мм	Плитка, 10 мм	Плитка, 10 мм
Нагревательный пол, 65 мм Отопление труба, 17×2 мм	Стяжка, 21 мм Труба, 16×2 мм	Распределение нагрузки, 5 мм, λ = 0,2 Вт/(мK) 90 002 Теплопроводящая пластина, алюминий, 0,25 мм Греющая труба, 14×2 мм	Греющая стяжка, 21 мм Греющая труба, 10×1 мм
Изоляционный материал, 30 мм, λ = 0,04 Вт/(мК)	Изоляционный материал, 6 мм, λ = 0,04 Вт/(мК)	Изоляционный материал, 17 мм, λ = 0,04 Вт/(мК)	Без изоляционного материала
Стяжка 45 мм	Стяжка 45 мм	Стяжка 45 мм	Стяжка 45 мм
	9012 7



Методологии и границы условия

На рисунке 1 показан слой пола система отопления на примере системы Т сухая. Очень хорошо видно, как трубы отопления окружены пластинами теплопроводности. Это тепло проводящие пластины толщиной 0,25 мм моделируются полностью трехмерно в имитационной модели.

Четыре различные системы моделируются в испытательной кабине толщиной 200 мм газобетонные стены с площадью основания 3 м х 3 м и внутренняя высота 2,75 м без проемов, см. Рисунок 2 . Относительно площади пола 9 м ² расстояние укладки между трубами 150 мм приводит к длине трубы около 57,7 м а расстояние укладки 125 мм дает длину трубы 69,2 м.

Рисунок 1. Система теплого пола Т с теплопроводящими пластинами; ссылка: www.bba-online.de.

Рисунок 2. Геометрия испытательной кабины и сшивка слоев стен и схемы укладки теплого пола.

Переходный, совместное моделирование испытательной кабины, системы теплого пола, расхода воды и расход воздуха в помещении выполняются для всех четырех систем. Для оценки температуры поверхности и их локальное распределение, а также температуры детально оцениваются как переходная характеристика при включении система теплого пола. Кроме того, энтальпия течет между водой вход и выход, а также (конвективный и лучистый) потоки тепла от пола оцениваются.

численная модель учитывает следующие аспекты:

· трехмерный неизотермический поток воды внутри труб

· трехмерный теплопроводность во внутренних стенках труб, а также во всех другие слои соответствующей конструкции пола

· трехмерный теплопроводность в боковых стенах из газобетона

· неизотермический турбулентное моделирование воздушного потока в испытательной кабине с с учетом радиационного теплообмена внутри испытательной кабины

Результаты и заключение

Исходный условием является равномерная температура всех зон 15 °C в начальное время. и постоянная жидкость в испытательной кабине, а также в трубе подогрева пола.

Для на входе воды массовый расход в трубы отопления установлен равным 0,025 кг/с с температурой подачи 35°С. Ниже предполагается отсутствие потерь тепла нижнего слоя стяжки и со всех сторон конструкции пола. расчеты выполняются в течение шести часов моделируемого реального времени. Этот период выбирается таким образом, чтобы в каждой из четырех систем желаемое среднее значение достигается температура поверхности пола 24 °C. Расчетный скорости потока в трубах менее 0,1 м/с.

Рисунок 3. Переходные характеристики; сверху слева направо внизу: временной профиль средней температуры поверхности пола, временной профиль средних возвратных температур воды, временной профиль суммарных тепловых потоков пол, временной профиль результирующих энтальпийных потоков воды; в каждом случае для всех четырех систем.

Рисунок 3 , слева в верхней части, показаны профили средней температуры поверхности четырех различных систем. правая сторона представляет соответствующие профили возврата воды температуры. Кроме того, суммарные тепловые потоки (конвекция и излучение), испускаемое соответствующим полом, а также результирующая энтальпия показаны потоки, передаваемые от воды на соответствующую конструкцию пола на схемах в нижней части

Рисунок 3 .

различная динамика всех четырех исследованных систем хорошо видна из диаграммы. Из-за гораздо большей тепловой массы нагревательной стяжки СТАНДАРТ система имеет наибольшую инерцию, что приводит к более медленному нагреву плитки и, следовательно, также более медленное увеличение тепловыделения пола с подогревом, поскольку целое. Система K более динамична, чем C, благодаря изолирующему слою. предотвращение передачи тепла в конструкцию здания, а не в комната. Благодаря теплоизоляционному слою тепло уходит в стяжку под ним значительно ниже, чем в С-системе. Об этом свидетельствует и общий более высокий поток энтальпии, который вода C-системы отдает окружающему полу слоев (см. Рисунок 3 , внизу справа). В этом случае, однако более высокий тепловой поток через стенки трубы возникает из-за меньшего внутренний диаметр трубы и связанная с этим более высокая скорость воды. Хорошая теплоизоляция снизу, а также очень хорошее распределение тепла вверх над теплопроводящими пластинами приводят к очень высокой динамике в система Т.
