Высота подставочного профиля: Размеры подставочных профилей для окон

Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля

Содержание

1. Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля
   • Для чего нужен.
   • Размеры.
   • Требования
2. Можно ли устанавливать ПВХ окна без подставочного профиля. Виды установок окон из ПВХ согласно ГОСТу
   • Как установить пластиковое окно с разборкой
   • Метод монтажа окон без разборки
3. Подставочный профиль REHAU. Для чего предназначен подставочный профиль Rehau. Особенности
   • Предназначение подставочного профиля
   • Требования, предъявляемые к подставочному профилю
4. Высота подставочного профиля пластикового окна. Замер проема пластикового окна
5. Подставочный профиль рехау размеры. Профиль REHAU GENEO
6. Видео подставочный профиль REHAU от фирмы Пластико

Проставочный профиль для окон, что это. Свойства, функции и размеры подставочного профиля

---

Подставочный или базовый профиль – это специальный пластиковый профиль, который крепится к нижнему торцу пластикового окна. Обычно он изготовлен из более темного пластика, чем пластик для окон и при окончательной отделке, установки подоконников и водоотливов не виден.

Подставочный профиль, вид сбоку

Для чего нужен.

Прежде всего, он облегчает  транспортировку пластикового окна . При доставке нижняя часть рамы часто соприкасается с поверхностью земли и он предотвращает деформацию и повреждение оконной рамы. В подъездах много квартирный домов достаточно длинные холлы и коридоры с узкими поворотами, по которым иногда приходится тащить конструкции буквально волоком. Особенно это заметно в домах, где отсутствует лифт и надо поднимать изделия по лестнице на высокий этаж.

К подставочному профилю крепятся  с одной стороны подоконник, а с другой стороны – отлив . Это избавляет от необходимости делать дополнительные отверстия в раме, что может привести к попаданию воды внутрь и привести к деформации и даже трещинам. Знайте: по правильной технологии монтажа окон   категорически запрещено сверлить пластиковую раму  – это может привести к тому, что она просто лопнет.

Подставочный обеспечивает дополнительную  теплоизоляцию монтажного шва . Дополнительные слои монтажной пены, которые находятся под подоконником и водоотливом обеспечивают лучшее сохранение тепла.

Профиль помогает лучше  выставить изделие по уровню,  что просто необходимо для правильной работы фурнитуры и процессам открывания и закрывания створок. Если конструкция стоит криво, то она не будет работать правильно и весь дорогостоящий процесс замены будет проведен зря.

Размеры.

Размеры колеблются в зависимости от производителя. У КБЕ одна ширина и высота, у Рехау другая, у других производителей третья.

Длина соответствует длине рамного и составляет 6 метров. Ширина составляет от 2 до 4 см в зависимости от производителя, высота 2-3 см.

Требования

• Толщина стенок данного изделия должна быть не менее 2 мм для достаточной теплоизоляции.
• Он должен быть обязательно  многокамерным , их должно быть не менее двух.

Подставочный вставляется в специальный паз на нижней части изделия, но, кроме того, он должен быть на ней закреплен, либо с помощью саморезов, либо специальным зажимом. В противном случае во время транспортировки он просто потеряется (так происходит почти всегда) и выставить пластиковые конструкции будет сложно выставить правильно, к тому же придется крепить подоконник и отлив к раме, что совершенно недопустимо.

Можно ли устанавливать ПВХ окна без подставочного профиля. Виды установок окон из ПВХ согласно ГОСТу

По способам установка окон из ПВХ подразделяется:

• монтаж с разборкой оконной конструкции;
• безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Как установить пластиковое окно с разборкой

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

• убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
• после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Метод монтажа окон без разборки

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

если нужно – демонтируется старое окно;
• установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
• зафиксируйте профиль в стеновом проеме;
• закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
• создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
• запеньте этот шов и закройте эластичной лентой;
• прикрутите стартовый профиль для откосов;
• вырежьте откосы согласно требуемым параметра и установите их на профиль.
• Вот работа по монтажу пластикового окна согласно ГОСТ окончена.

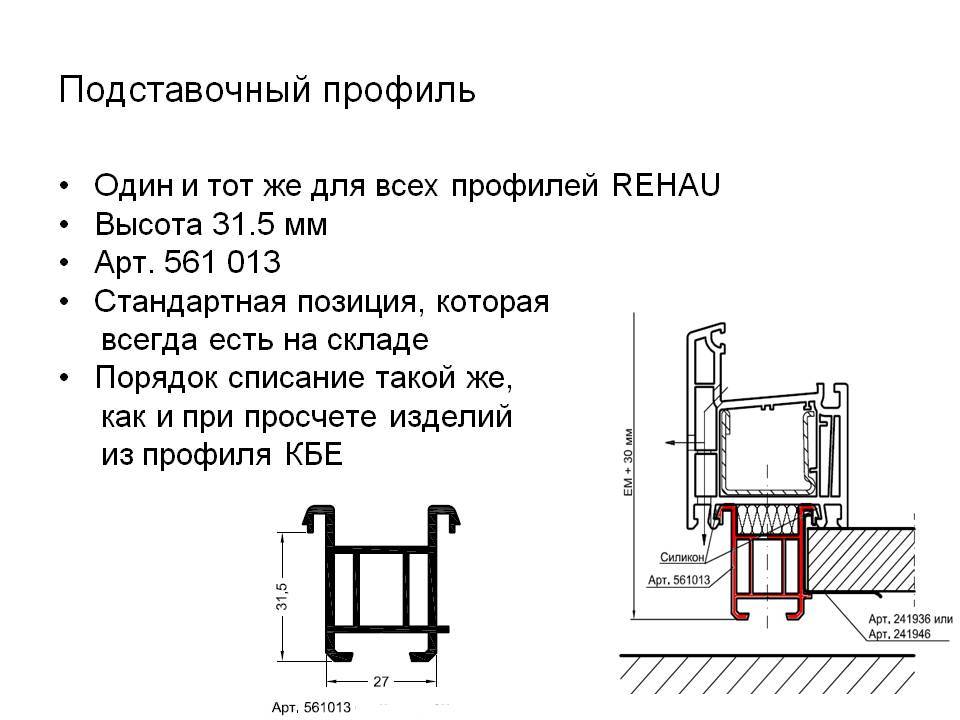

Подставочный профиль REHAU. Для чего предназначен подставочный профиль Rehau. Особенности

Базовый (подставочный) профиль для пластикового окна прикрепляется на нижнюю раму. Изготавливается он обычно из пластика, более темного, чем профильный после окончательной отделки. После установки водоотливов и подоконников не будет виден подставочный профиль для пластиковых окон. Особенности этого профиля и его предназначения рассмотрим ниже.

Предназначение подставочного профиля

Доставка окон – это не так просто, как кажется на первый взгляд. Во время транспортировки окна нижняя часть рамы может соприкасаться с землей, полом подъезда и прочими поверхностями, которые могут загрязнить или поцарапать основной профиль. Иногда из-за длинных коридоров или холлов, узких поворотов или неработающего лифта оконные конструкции приходится просто волочить по полу. Тут и приходит на помощь подставочный профиль для пластиковых окон Rehau.

Помимо этого, к подставочному профилю крепят отлив и подоконник, что освобождает монтажников от потребности делать какие-либо дополнительные отверстия в раме, сквозь которые может со временем попадать влага. По стандартной технологии монтажа вообще запрещается сверлить раму, так как она может вскоре после установки лопнуть.

Третьим предназначением этого профиля является дополнительная теплоизоляция монтажного шва. Также подставочный профиль для пластиковых окон Rehau дает возможность точно выставить окно по уровню. Что очень важно для правильного открывания створок и работы фурнитуры.

Требования, предъявляемые к подставочному профилю

Для хорошей теплоизоляции нижней части рамы толщина стенок профиля должна быть не менее 2 мм. Камер в профиле должно быть хотя бы две. Закрепляется этот профиль с помощью саморезов или же зажимом. На раму садится в паз. Если во время транспортировки профиль теряется, то могут возникнуть проблемы с установкой окна. Иногда в таких случаях отлив и подоконник просто крепят к раме, что крайне недопустимо стандартами монтажа.

Ширина подставочного профиля может быть от двух до четырех сантиметров, высота: 2-3 см. Длина должна соответствовать длине рамы. Подставочный профиль для пластиковых окон Rehau изготавливается из экологически чистого и безопасного ПВХ, который характеризуется высокой термостойкостью, прочность и устойчивостью к действию влаги. Даже через несколько десятков лет на таком профиле не будет трещин и разломов.

Если подставочный профиль изготовлен из качественного сырья и установлен правильно, то между отливом и подоконником не будет щелей, а влага и холод не проникнут в помещение сквозь это место. При неграмотной установке подставочного профиля с нарушением технологии монтажа могут возникнуть проблемы с окном. А именно: сквозняки из-под низа окна, появление сырости, а вскоре и плесени в помещении. Для избегания этих проблем доверяйте установку металлопластиковых окон профессионалам с большим опытом работы и всеми необходимыми лицензиями и сертификатами.

Компания «Открытые окна» уже много лет занимается различным по сложности остеклением домов, квартир, офисов, торговых и бизнес центров и прочих объектов. Мы изготавливаем окна из качественных немецких профилей и стеклопакетов Rehau. Представители этой компании периодически проверяют наше производство, что гарантирует Вам высокое качество продукции.

Высота подставочного профиля пластикового окна. Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

• Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
• Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
• Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

• Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
• Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
• Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

• Из ширины проема вычитается 3-8 см.
• Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

Подставочный профиль рехау размеры. Профиль REHAU GENEO

REHAU GENEO – это высокотехнологичный теплый профиль, состоящий из 2 слоев. Использование уникальных инноваций позволило отказаться от стального армирования окон. Вместо усиливающих металлических вкладышей используется легкое фиброволокно, благодаря чему снижается общая масса конструкций. При этом система GENEO имеет еще несколько важных достоинств:

1. Встроенная система усиления, которую создают перегородки внутри профиля без использования дополнительных элементов.
2. Три эластичных контура уплотнения, делающие окна непродуваемыми и водонепроницаемыми.
3. Защита от воздействий внешней среды, которая обеспечивается путем применения стандартного полимера высокой вязкости RAU-PVC 1406.
4. Возможность изготовления активных створок с габаритами 2400×1400 мм без использования стального армирования.
5. Высокая устойчивость монтажных шурупов в профиле, создаваемая специальным резьбовым каналом IVS.

Профиль подходит для изготовления радиусных и треугольных окон с высококачественной гладкой поверхностью. Поскольку фиброволокно RAU-FIPRO, применяемое при изготовлении этих изделий, также используется для производства яхт и гоночных автомобилей с обтекаемыми формами, конструкции из систем GENEO отличаются высокой стабильностью и длительным сроком эксплуатации. Благодаря использованию инноваций компанией РЕХАУ окно из профилей этой марки в 4,5 раза превышает самые строгие нормативы ГОСТ по воздухо- и водонепроницаемости.

Видео подставочный профиль REHAU от фирмы Пластико

виды, размеры и способы монтажа

Это профильная планка из плотного поливинилхлорида, разделенная внутри на две и более камеры. Крепится данный элемент к нижнему торцу оконного блока и выступает в качестве своеобразной прокладки между рамой и проемом. Материал, используемый для изготовления, не так привлекателен эстетически, как пластик створок, но намного устойчивее к механическим и температурным воздействиям.

Содержание

Для чего нужен подставочный профиль

При монтаже пластикового окна подоконник и наружный водоотлив крепятся именно к подставочному профилю, разумеется, если на нем не сэкономили и он установлен снизу блока. Прикрутить отлив можно и непосредственно к уличной части рамы. Подобная установка нарушает герметичность окна, существенно уменьшая его энергосберегающие характеристики. К тому же подобный монтаж не в состоянии обеспечить плотного примыкания между рамой и отливом из-за чего вода будет попадать в низ проема. Качественная установка подоконника также возможна только с подставочным профилем, без него в местах стыка со временем появятся щели, требующие дополнительной герметизации.

Не менее важная функция подставочной рейки — дополнительная термоизоляция нижнего монтажного шва. Конструктивно профиль разделен на несколько камер, что уменьшает общие теплопотери конструкции, кроме того существуют модели, камеры которых заполнены специальным пенистым полимером с низкой теплопроводностью.

Подставочный профиль обеспечивает дополнительную жесткость, сохраняя правильную геометрию оконного блока. С его помощью конструкцию гораздо проще поставить по уровню, не опасаясь за его нарушение со временем. Это, в свою очередь, залог исправной работы фурнитуры, которая будет функционировать гораздо дольше, если конструкция стоит без перекосов.

Подробный разбор теплых подставочных профилей:

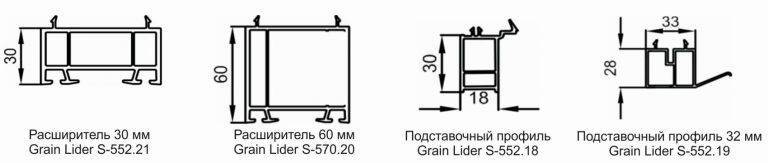

Разновидности и характеристики

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

Основные характеристики подставочного профиля:

• Длина планки, как и у рамных аналогов, составляет 6-6,5м.
• Ширина в зависимости от модели колеблется от 2 до 10 см.
• Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
• Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
• Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания

Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Лучшие производители

Оконные профильные системы от крупных изготовителей, как правило, комплектуются подставочным профилем.

Их отдельное приобретение может потребоваться если:

• Комплектный профиль не подходит или не устраивает заказчика по своим характеристикам (отсутствие теплоизоляционного наполнителя, количество камер).
• В случае утери (с отечественными монтажниками случается довольно часто) или поломки;

Наиболее распространенные производители на современном рынке:

• Rehau. Популярные модели: энергосберегающий пятикамерный профиль – 561910 и двухкамерный с армирующим наполнителем – 561790;
• KBE. Часто используется трехкамерный вариант (артикул 342) 46мм шириной, 3 см высотой и его аналог с прижимным крылом ( артикул 343).
• Veka. Продукция этой компании представлена моделями линейки Softline – двухкамерный профиль с прижимным крылом и Euroline – трехкамерный вариант без наполнителя.

Также качественную продукцию изготавливают фирмы Wintech, Enwin, отечественные Novotex и Brusbox. Изделия двух последних более доступны по цене, однако качество не всегда сопоставимо с зарубежными аналогами.

Способы монтажа

Чаще всего для установки подставочного профиля применяется один из двух вариантов, которые будут подробно рассмотрены далее.

Первый способ

Используется сравнительно редко начинающими монтажниками или в случае самостоятельной установки дома. Суть способа заключается в последовательном монтировании: сначала подставочный профиль, а затем оконный блок.

Алгоритм действий:

• В соответствии с размерами рамы размечается и отрезается подставочная планка;
• Подготовленная деталь выставляется по уровню в нижней части очищенного проема;
• Рулеткой промеряются расстояния между верхом проема и профилем, после чего выполняется предварительная примерка блока. Если сверху, между рамой и окном, остается чрезмерно большой зазор (более 3 см), его уменьшают, регулируя положение подкладочной планки. Обычно для этого используют пластиковые прокладки разной толщины (деревянные бруски или клинья применять нежелательно – дерево меняет свои размеры в зависимости от сезона и окружающей влажности).

Когда по всему периметру проема выставлены допустимые зазоры (оптимально 1,5-2 см), их герметизируют монтажной пеной.

Второй способ

Квалифицированные монтажники делают иначе. Окно устанавливается вместе с профилем в такой последовательности:

• Сначала снимают прикрученный к блоку профиль, для этого необходимо открутить крепеж и вытащить планку из стыковочных пазов.
• В одну из камер, если это возможно, вставляют утеплитель.
• Место примыкания подкладочной планки и нижнего рамного профиля заполняют уплотнительной лентой или пеной (возможна комбинация этих материалов).
• Крепят подкладочный профиль на его место снизу рамы.
• Оконный блок выставляют в проеме по уровню, фиксируют на анкера или кроншетейны, после чего заполняют зазоры монтажной пеной.

Подробная видеоинструкция:

Обратите внимание! Снизу подставочного профиля делают минимальный зазор, достаточный для полноценного проникновения монтажной пены.

Ставить оконный блок без нижнего зазора (просто на подкладочную планку) недопустимо, поскольку таким образом невозможно достичь требуемой плотности примыкания и максимальной герметичности конструкции.

После полимеризации пены (2-3 часа) ее излишки срезают и подготавливают место для монтажа подоконника. Установку выполняют в образовавшееся между рамой и подставочной планкой Г-образное углубление. Подоконник в таком случае частично (10-15 мм) заходит под раму, а его фиксация выполняется снизу все той же монтажной пеной.

Отлив крепят к подставочной планке в углубление с наружной стороны блока. Таким образом исключено попадание воды под наружную часть окна. Поверхность проема необходимо предварительно подготовить, чтобы под водоотливом не было пустот.

Выводы

Использование подставочного профиля необходимо для:

• минимизации теплопотерь в нижней части оконного проема;
• усиления конструкции и обеспечения ее продолжительной работы;
• надежной фиксации подоконника и отлива.
