Проходной выключатель: разновидности и принципы подключения

Оглавление:
Проходной выключатель: разновидности и их назначение
Подключение проходного выключателя: схема для управления из двух точек
Схема управления светом из трех мест: подключение трех проходных выключателей
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Управлять одним и тем же осветительным прибором из разных мест – это не прихоть богатых людей, а элементарные удобства. Взять, к примеру, длинный коридор, проходя который, выключатель вы оставите далеко позади, и глупо будет возвращаться назад, выключать свет и снова идти в другой конец коридора, но теперь уже в темноте. Именно для таких случаев и необходим проходной выключатель, о котором пойдет речь в данной статье от сайта stroisovety.org, где мы изучим его разновидности и схемы подключения к системе домашнего освещения.

Принцип работы проходного выключателя

Проходной выключатель: разновидности и их назначение

На вопрос, какие бывают виды проходных выключателей, можно ответить точно так же, как и на вопрос, какие бывают виды обыкновенных клавишных выключателей. Проходные выключатели могут быть одинарными, двойными и даже тройными. Кроме того, они могут быть клавишными, сенсорными и даже с пультом дистанционного управления. Последний вид, на мой взгляд, является излишеством, так как пульт ДУ сводит на нет необходимость в проходном выключателе как таковом. Судите сами – один выключатель устанавливаем в начале коридора или лестничного марша, а его пульт дистанционного управления в конце. Такое сочетание вполне в состоянии полноценно заменить два проходных выключателя.

Но вернемся к нашим проходным выключателям, а вернее к их разновидностям и назначению. В большинстве случаев на выбор того или иного проходного устройства может повлиять исключительно количество клавиш, от которого зависит число подключаемых к нему групп осветительных приборов. Все остальные нюансы, сенсоры и пульты дистанционного управления – это всего лишь дополнительные удобства эксплуатации, обращать внимание на которые нужно в меньшей степени. Будем говорить просто – проходные выключатели на две и три клавиши целесообразно использовать только в больших помещениях, в которых имеется несколько выходов и не одна группа одновременно включаемых осветительных приборов. Во всех остальных случаях, включая лестничный марш или длинный коридор, можно легко обойтись одинарным маршевым выключателем.

Виды проходных выключателей

Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией.

По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.
Подключение двухклавишного проходного выключателя
Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

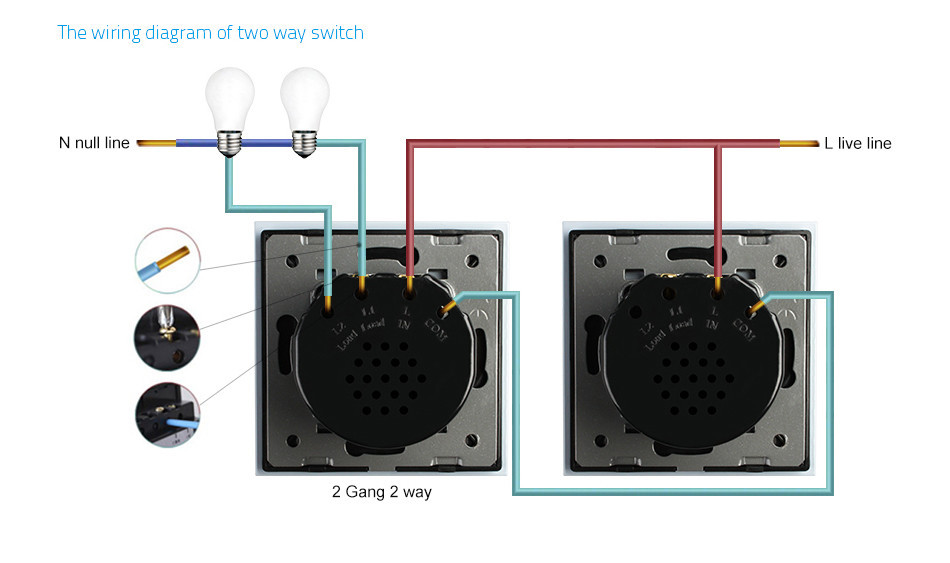

Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Проходной выключатель из обычного своими руками: 2 способа

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической проводки к выключателям подключается фазный провод, а нулевой ведется напрямую к лампе или другому осветительному оборудованию. Если проследить подсоединение от распределительной коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя независимыми проводами выводы А и Б первого устройства соединяются с одноименными выводами второго коммутатора. От выходной клеммы второго выключателя фаза подается к выводу лампы. Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства.

Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

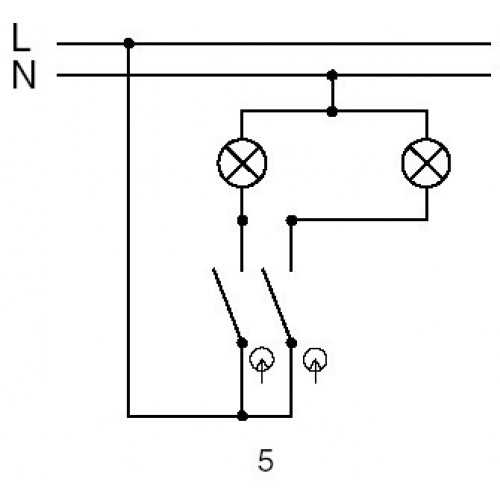

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля.

Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому в каждой модели нужно детально разобраться.

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.

Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов — у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод таким будет гораздо удобнее работать.

Видео идеи

Как сделать проходной выключатель из обычного

31. 03.2015 31.03.2015 / Проходные

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

[blockquote_gray]Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются схемы подключения проходного двухклавишного выключателя. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.[/blockquote_gray]

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

[attention type=yellow]В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.[/attention]

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку. [attention type=red]Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.[/attention]

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

[blockquote_gray]Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки схем фотореле своими руками. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.[/blockquote_gray]

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный. [attention type=green]Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга. [/attention]Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Схема подключения проходного выключателя | КилоВатт

На Вашу эл. почту выслан электронный чек

Для получения заказа необходимо предъявить электронный чек на экране смартфона или в распечатанном виде

Схема подключения проходного выключателя | КилоВатт

Подключение проходного выключателя: схема для управления из двух точек

Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.
Подключение двухклавишного проходного выключателя
Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.
Схема подключения двухклавишного проходного выключателя

Автор статьи Александр Куликов

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание:

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Для чего нужен проходной переключатель

Главная особенность проходного выключателя – это возможность включить свет в одном месте, пройти в другое и там освещение выключить. Так удобно и комфортно может перемещаться сколько угодно людей в любом направлении и последовательности. Оттого устройство и называют проходным.

На практике, таким образом очень удобно пройти, например:

из гаража в дом по улице;
проследовать по длинному коридору;
подняться по лестнице с первого этажа на второй;
включить свет у двери спальни, дойти до кровати и выключить его.

Во всех четырех случаях нас выручит пара проходных выключателей. Особенно заметны удобства применения таких устройств в квартирах и домах большой площади. Для управления освещением в более сложных комбинациях с несколькими светильниками и точками управления применяются проходные выключатели с разным количеством клавиш и внутренних схем.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм²
Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

высокая надежность и безопасность эксплуатации;
мгновенное отключение электроснабжения помещения при необходимости из любой точки;
оптимальное расходование электроэнергии;
низкая себестоимость;
простая установка, не требующая привлечения специалистов;
отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Правила подключения проходного устройства

Привожу одновременно монтажную и электрическую схемы подключений обсуждаемых приборов. Как видите, если клавиши обоих устройств находятся либо в верхнем, либо в нижнем положении, освещение не работает. В двух других случаях на светильник подается электроэнергия.

Сразу бросается в глаза, что между двумя приборами необходима связь из двух проводов. На практике это обстоятельство заметно усложняет укладку электропроводки. Если производится доработка уже существующей схемы освещения, возможен вариант, когда между двумя устройствами придется проложить дополнительный двухжильный кабель.

В классической схеме разводки с применением распределительных коробок к каждому прибору следует подключить трехжильный кабель,и в коробке необходимо выполнить четыре соединения при условии, что нулевой провод к светильнику уже подключен. Все работы выполняются при отключенной электроэнергии.
Если возникает необходимость штробления каналов для кабеля, предварительно необходимо проконтролировать наличие проводки в местах выполнения работ с помощью специального тестера.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила. ”

1Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

два остальных вспомогательных проводника, соединяются между собой в распредкоробке

ноль и земля подаются напрямую без выключателей сразу на лампочки

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется “вживую”, тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать – значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка – неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади) По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения.

Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм. Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема.

Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки. По конструкции, способу установки и типу управления выключатели могут быть:

клавишные;
кнопочные;
ползунковые;
тяговые;
тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают. Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками.

Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

одноклавишный, оборудованный подсветкой или без нее,
двухклавишный с подсветкой или без нее,
трехклавишный,
накладной,
встроенный,
промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство,
нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.
Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.
Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Проходной выключатель – из обычного одноклавишного

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Разберите выключатель

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

разверните один из контактов

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

установите перемычку

Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Маршевый выключатель – из обычного двухклавишного

Для такого способа изготовления проходного выключателя понадобится один двухклавишный.

Сборка маршевого изделия для скрытой проводки наиболее просто выполняется переделкой продукции брендов Anam, Legrand или Panasonic, имеющей модульную конструкцию.

Для переделки выключателя с него снимаются клавиши, после чего появляется доступ к модулям, закреплённым на направляющих в корпусе. Один из модулей нужно снять и, повернув «вверх ногами», опять установить на штатное место.

Посадку модуля необходимо точечно зафиксировать каплями термоклея, так как в таком положении его защёлки могут не совпадать со штатными пазами.

Выключатель собирают в обратном порядке и получают устройство, модули которого после разворота одного из них оказываются работающими в противофазе.

Поэтому с задней стороны выключателя необходимо установить перемычку между контактами с одной стороны – она будет являться общим контактом устройства. Посаженные на место две клавиши необходимо жёстко связать друг с другом, например, заполнить зазор между ними подходящим по цвету герметиком.

Особенности эксплуатации проходного устройства

Классная штука — проходной выключатель, но за все в жизни надо платить. Назову некоторые негативные отличия проходных приборов в сравнении с обычными. Во-первых, устройств потребуется два, вместо одного, во-вторых, каждый из них дороже обычного, в-третьих, монтаж электропроводки вести заметно сложнее, а кабеля потребуется больше.

Еще одна пикантная неожиданность заключается в том, что если Вы управляете из дома светильниками, расположенными на улице, придется выглянуть в окно, чтобы определить их состояние. Положение клавиши прибора не несет информации о том, подается ли питание на лампочки. Однако все эти «накладные расходы» никак не соперничают с удобством пройти в любое место при включенном освещении и не возвращаться назад для его отключения. Еще один вариант переделки представлен в следующем видео.

Преимущества проходных вариантов

Использование подобной системы обеспечивает целый ряд достоинств:

Удобство управления, так как можно включать и выключать свет из разных мест.
Экономия электроэнергии. За счет того, что освещения включается на входе и выключается на выходе, электричества расходуется меньше.
Простота монтажа. Поставить проходные выключатели под силу практически любому человеку.
Не требуются настройки, после подсоединения проводов система сразу работает.

Сенсорные варианты работают за счет прикосновения.

Известные производители проходных переключателей

На рынке представлено много вариантов, лучше всего себя зарекомендовала продукция следующих фирм:

Legrand. Французская компания, выпускающая много разновидностей оборудования, отличающегося надежностью и простотой подключения.
ABB. Совместная компания из Швеции и Швейцарии, выпускающая добротное электрическое оборудование.
Schneider. Еще один производитель качественной продукции из Франции.
Gira. Немецкий бренд с большим ассортиментом и высоким качеством.
Вико. Турецкий производитель, который делает добротные выключатели за небольшую цену.

РазноеЧто такое коэффициент трансформации — от чего зависит и что показывает

РазноеАналоговый сигнал — определение и особенности. Чем отличаются аналоговый сигнал от цифрового — примеры использования

Проходной выключатель 🔌 — схема подключения с 2х мест на две лампы своими руками

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Содержание
1. Проходной выключатель: это про что?
2. Примеры практического применения
3. Разновидности перекрестных и проходных переключателей
4. Схемы подключения проходных выключателей
4.1. Стандартный вариант установки в 2-х точках
4.2. Схемы управления одним светильником из нескольких точек
4.3. Управление несколькими светильниками из нескольких мест
5. Монтаж проходных выключателей при существующей проводке
6. Правила монтажа в новостройке
7. Рекомендации по выбору модели
8. Комментарии посетителей по теме статьи

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

управление освещением в гараже;
светильник над дверью в гараж;
освещаемая дорожка;
управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

работая во дворе, можно включить освещение;
если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

управление освещением на крыльце;
светильник на стене;
управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

управление освещением в гостиной на первом этаже;
три светильника на лестничном переходе;
управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

управление освещением у входа в цоколь;
управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

управление освещением у входной двери;
бра у тумбочек;
как вариант, можно задействовать светильники напротив кровати;
управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

скрытой или открытой установки;
одноклавишные, двухклавишные, трехклавишные;
с подсветкой или без нее;
специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке

Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке

Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

все соединения проводов производятся в распределительных коробках;
кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Все, что вам нужно знать об обмене самолетами

Смотреть видео1 мин.

Прыжки с парашютом

Люди, пилоты, самолеты и физика, необходимые для обмена самолетами в воздухе.

Дэвид Роулингс

7 минут чтенияОпубликовано 22/04/2022 · 18:32 UTC

В воскресенье, 24 апреля, Люк Айкинс и Энди Фаррингтон войдут в историю как первые пилоты, поднявшиеся в воздух один самолет и приземлиться в другом после того, как отправили свои самолеты в пике и выпрыгнули из них!

Обмен самолетами — это смелое испытание, которое состоится в эти выходные, и вот все факты и цифры, которые вам нужно знать о том, как это произойдет…

0.0.0″> Люк Айкинс и Пауло Искольд

Два пилота и парашютиста совершают этот первый в своем роде прыжок — Люк Айкинс и Энди Фаррингтон. Сказать, что эти спортсмены были рождены парашютистами и пилотами, значит не сказать ничего. Энди и Люк являются двоюродными братьями и обязаны своим авиационным наследием своему дедушке Ленни, летчику-истребителю времен Второй мировой войны. Их дедушка был сбит и из-за замерзания фонаря не смог эвакуировать свой P47. Когда он вернулся в США, ему стало интересно, каково это — выпрыгнуть из самолета, поэтому он организовал школу прыжков с парашютом.

Подготовка к полету

Отцы Люка и Энди тоже летали и прыгали, поэтому было очевидно, что мальчики будут делать то же самое — Люк был еще в утробе матери, когда впервые выпрыгнул самолета. Оба мальчика выросли на аэродроме и прыгали как можно больше, они также начали летать, и оба совершили свои первые самостоятельные полеты в возрасте 16 лет. идеально подходит для задачи по обмену самолетами. Они часто летают вместе и совершили вместе более 5000 прыжков. Вот почему Люк выбрал Энди в качестве своего партнера по обмену самолетами: пара инстинктивно знает, что собирается делать другой, что делает задачу более предсказуемой и, следовательно, более безопасной.

5 мин.

Семья парашютистов Люка Айкинса

Люк Эйкинс и Энди Фаррингтон прыгают с парашютом в крови – это семейный бизнес, который продолжается на протяжении поколений.

Люк Айкинс

Итак, пилоты и парашютисты отсортированы, но должен был вмешаться эксперт по авиации и аэронавтике и поработать над самолетом, чтобы убедиться, что все это может произойти. Здесь в дело вступает доктор Пауло Искольд. Пауло — профессор авиастроения, прикладной аэродинамики и сам пилот. Пауло познакомился с Люком еще в 2016 году, после того как парашютист только что совершил свой прыжок без парашюта на высоту 25 000 футов (7260 м) и приземлился в гигантскую сеть, поэтому он знал, что его ждет, когда его попросили помочь с наукой в этом проекте.

Несмотря на то, что сотни людей участвуют в воплощении воскресной мечты в реальность, последние две звезды конкурса — Cessna 182, которыми управляют Люк и Энди. Cessna 182 — это рабочая лошадка, которая производится с 1956 года, всего было построено более 23 000 экземпляров. Эти самолеты надежны и используются для самых разных задач, от учебных самолетов до военных операций. Это идеальный компаньон для смены самолетов.

Подготовка к полету

Обмен

Два самолета в пикировании

Обмен самолетами готовился целый год. Фицджеральду, воздушному координатору, чтобы убедиться, что план выполняется без сучка и задоринки.

Как и в миллионе предыдущих полетов, два самолета будут взлетать по одному и подниматься на высоту 14 000 футов (4 265 м), где пилоты встанут в строй и завершат свои последние проверки — это последняя точка, где будет сделан вызов «идти» или «не идти».

Когда прозвучит сигнал «вперед», Люк и Энди бросят свои 182-е в тандемное пикирование. Чтобы оба самолета оставались в пикировании, им требуется специальная система автопилота, чтобы гарантировать, что они останутся на правильной траектории (подробнее о физике прыжка позже). Каждый самолет также был оснащен скоростным тормозом и колесами большего размера, чем стандартные, чтобы помочь создать большее сопротивление и снизить скорость приземления, а также гарантировать, что парашютисты могут их догнать. Автопилот активируется после того, как пилоты вручную войдут в пике и выключат двигатели, чтобы самолеты заглохли в воздухе.

Когда самолеты сохранят траекторию пикирования, Люк и Энди выйдут из своих самолетов и прыгнут с парашютом примерно на 2000 футов над уровнем земли, прежде чем сесть в другой самолет.

Оказавшись внутри своего нового самолета, Люк и Энди выключат автопилот, уберут педаль тормоза и перезапустят двигатели, одновременно выровнявшись. Затем они выключат дым, чтобы показать всем, что миссия прошла успешно.

Наука

5 мин.

Наука, стоящая за Plane Swap

Чтобы Plane Swap преуспела, аэрокосмический инженер Пауло Искольд должен раздвинуть границы авиационных инноваций.

Чтобы обмен самолетами удался, нужно было ответить на несколько вопросов. Первое, что нужно было сделать, это найти способ замедлить снижение скорости самолетов, пока они находятся в беспилотном пикировании. Падающий парашютист достигает конечной скорости около 130 миль в час (209 км/ч), в то время как падающая Cessna 182 не должна превышать скорость 200–210 миль в час (321–327 км/ч), поскольку она начнет разрушаться в середине полета. Это число известно как Vne или никогда не превышающая скорость.

Самолет также будет падать быстрее, чем Люк и Энди, поэтому Пауло было поручено замедлить 182-е, и он придумал тормоз скорости. Скоростной тормоз представляет собой большую площадь поверхности, которая находится под днищем самолета и активируется перед пикированием. Этот тормоз создает в девять раз большее сопротивление, чем сам самолет, то есть сопротивление, необходимое для стабилизации самолета на скорости 125 миль в час, что является средней скоростью Люка и Энди. Скоростной тормоз решает проблему отрыва самолетов от парашютистов.

Следующей проблемой было удержание самолета на правильной траектории, когда он был беспилотным. Проблема здесь в том, что без пилота за штурвалом нет гарантии, что самолет останется на той же траектории. Воздушный поток вокруг самолета может менять направление, поэтому автопилот был необходим, чтобы обе Cessna не сбились с цели. Однако в мире не существует автопилота, предназначенного для удержания самолета в полете прямо к земле, поэтому команде пришлось разработать собственный.

Чертеж замены самолетов

В свободном падении самолет не может создавать подъемную силу на крыле, поэтому угол тангажа должен быть чуть больше 90 градусов, чтобы крылья находились на одной линии с землей.

Затем возникает проблема с тем, что Люк и Энди могут садиться и выходить из самолета. Мало того, они также должны попасть в кресло пилота, которое находится под вертикальным углом. Во время одного испытательного полета Энди нашел решение. Он понял, что, держась за стойку (металлический стержень, соединяющий крыло с корпусом или самолетом), он мог подтягиваться все ближе и ближе к кабине самолета. Затем он положил свою грудь на дверной косяк. С одной ногой и рукой внутри самолета он обнаружил, что может деактивировать пикирование, а затем снова сесть на сиденье, как только самолет начнет выравниваться.

И, наконец, цель. Люк и Энди будут целиться в движущуюся цель размером не больше дверцы холодильника, ныряя со скоростью 130 миль в час. Вот почему более 5000 прыжков вместе очень помогают!

Где и Когда

Люк и Энди тренировались для обмена самолетами в Сан-Луис-Обиспо в Калифорнии, но настоящее испытание состоится над пустыней Аризоны в это воскресенье.

Время полета во многом будет зависеть от температуры воздуха. Это связано с тем, что при слишком высокой температуре воздух становится менее плотным, и самолет падает быстрее. Поскольку в Аризоне более теплый климат, чем там, где тренировалась команда, Пауло запланировал, что Люк и Энди отправятся в путь ближе к вечеру.

За всем событием можно наблюдать в прямом эфире, а репортаж начинается в 16:00 по местному времени в Аризоне, то есть в полночь (00:00 по Гринвичу). Для тех, кто смотрит в США, «Обмен самолетами» будет транслироваться исключительно на Hulu.

А если вы хотите представить себе, как все это будет происходить, посмотрите нашу интерактивную инфографику ЗДЕСЬ.

Часть этой истории

Прыжки с парашютом

Видео Пилоты попытаются сменить самолет в воздухе

Что ждет Россию дальше?
29 июня
Что будет дальше после стрельбы в школе в Техасе?
25 мая
Что дальше с правами на аборт в Америке?
May 03
The new battle for voting rights
May 02
How we can build a clean and renewable future
Apr 19
The fight for Kyiv
Mar 11
Изучение экстремизма в вооруженных силах
27 апреля
Насилие с применением огнестрельного оружия: американская эпидемия?
25 октября
Пограничный кризис: что происходит на границе США и Мексики?
июня 18
Запоминание Джорджа Флойда: Год протеста
мая 25
Источник Covid-19: что мы знаем
Apr 07
.
Улица бывает?
12 февраля
Почему люди не решаются доверять вакцине против COVID-19?
декабрь 10
Как изменение климата и управление лесами усложняют дискуссию
. : Год, не похожий ни на какой другой
22 декабря
Проверено: Как Путин держит власть
12 марта
Почему Коллегия выборщиков и народное голосование не всегда совпадают?
октября 29
US Crosses 250 000 Смертности коронавируса
ноября 18
2 -е Ипичмент.
Как Дональд Трамп провел свои последние дни на посту президента
18 января
Чем инаугурация Джо Байдена будет отличаться от предыдущих лет
января 15
Белорусные протесты: рассмотрен
декабрь 04
Трамп вызовет голосование и предпринимает юридические иски
ноября 05
2020. 17
Что происходит с USPS?
20 августа
Голосование в 2020 году во время COVID-19
13 октября
Дезинформация в 2020 году
Октябрь 30

Дикие преступления
Impact x Nightline
Power Trip: те, кто ищет энергию, и те, кто их преследует
9
.
История Трампа: Первая жена
Афтершок
Мормонов больше нет
Не оставлять следов: скрытая история бойскаутов
Хранитель пепла: убийства девчонка в Оклахоме
. Изменивший мир
Вы видели этого человека?
Двое на войне
Война Путина: битва за спасение Украины
Восстание королев экрана
X / on e r ated — Убийство Малкольма Икса и 55 лет справедливости
Доморощенные: Противостояние восстанию
Алек Болдуин: Без сценария
5
Red Bull Обмен самолетами: прыжки с парашютом с одного самолета на другой — на высоте 14 000 футов? Невероятный подвиг обмена самолетами в воздухе длился десятилетиями
Сан-Луис-Обиспо, Калифорния Си-Эн-Эн —
cms.cnn.com/_components/paragraph/instances/paragraph_41D9E00C-8FF5-B88D-25F9-87DB89D35BBA@published» data-editable=»text» data-component-name=»paragraph»> Иногда самые обыденные фразы предвещают что-то далеко не обычное: «Ну что, ремень пристегнут? Поехали, — улыбается парашютист Люк Айкинс с места пилота своей Cessna 182. — Тормоза отпускаются. Выключение. Автопилот включен».
Самолет резко замедляется, затем кренится вниз, круче, затем еще круче, переходя в самое крутое пике, устремленное прямо в океан внизу. Слева от нас убрана дверь маленькой Цессны. Ветер бушует, а тихоокеанское побережье становится все ближе.
Эйкинс смеется, отсчитывая показания высотомера, полностью сняв руки со штурвала. «Все делается само собой! 7000 футов, 6000 футов, 5000 футов… восстановление». Двигатель Cessna перезапускается, и он возвращается в горизонтальное положение.
CNN Sport летит высоко над калифорнийским прибрежным городом Сан-Луис-Обиспо вместе со всемирно известным парашютистом Люком Эйкинсом. Ветеран, совершивший около 21 000 прыжков, Айкинс работал каскадером и консультантом в голливудских блокбастерах и тренировал морских котиков США.
Он только что рассказал CNN об одном ключевом элементе трюка, который он и его двоюродный брат Энди Фаррингтон попытаются выполнить 24 апреля. Трансляция Red Bull Plane Swap, которая будет транслироваться в прямом эфире на Hulu, станет одним из самых амбициозных трюков в истории прыжков с парашютом. пытался.
Для Люка Эйкинса этот трюк станет воплощением детской мечты.
Пул контента Майкла Кларка/Red Bull
«Короче говоря, я собираюсь взять один самолет, мой двоюродный брат Энди — другой, и мы собираемся подняться на высоту до 14 000 футов в строю», — объясняет 48-летний мужчина.
«Я в одном самолете, он в другом, больше никого. Мы опускаем самолеты прямо на землю, а потом я выхожу из своего самолета, он выходит из своего самолета, и мы поменяемся самолетами в полете.
«Я собираюсь прыгнуть с парашютом в его, он прыгнет в мой, я верну его самолет обратно на землю, а он вернет мой».
Трюк будет выполняться на Cessna 182 1964 года — классической рабочей лошадке, известной своей жесткой практичностью.
Джонатан Хокинс/CNN
Все это звучит так просто, но этот самый экстремальный трюк создавался десятилетиями. Для Айкинса это также станет воплощением детской мечты.
«Когда мне было 16 или 17 лет, вышел журнал для парашютистов, и там была фотография старого биплана Stearman в пикировании с большим парашютом за ним, замедляющим его, и парашютистом в желтом комбинезоне, летящим с этот самолет», — вспоминает он.
«Меня это так вдохновило, я подумал, что это так круто — у меня мурашки по коже, когда я просто говорю об этом, — и я подумал: «Когда-нибудь я хочу это сделать».
Но Айкинс не удовлетворился простым копированием дикого подвига. «Когда я стал старше, я стал думать, что не хочу делать то, что сделал кто-то другой, я хочу перейти на следующий уровень и сделать что-то более впечатляющее и лучшее, чем то, что я видел».
Однако мечтать о трюке и исполнять его — две разные вещи. Айкинс знал, что для его проектирования ему нужны инженерные знания. «Этот самолет весит 2000 фунтов, и если бы мы просто погрузили этот самолет в пике, он бы разлетелся так быстро, что оторвал бы крылья, и самолет просто развалился бы на части».
Ответ на загадку пришел на Red Bull Air Race. «Я поговорил с кем-то, и я рассказал ему об этом проекте, который я действительно хотел сделать, и они сказали:« О, вам нужно поговорить с Пауло »».
Пауло — известный бразильский авиационный инженер Пауло Искольд, который уже знал о репутации Айкинса после предыдущего трюка, когда парашютист приземлился в сети размером 100×100 футов после прыжка с высоты 25 000 футов без парашюта.
«На самом деле я работал на Кирби (Чемблисса), еще одного спортсмена Red Bull, — объясняет Искольд. «Они пошли на гонку и сказали: «Эй, парень, который прыгнул без парашюта, здесь, он спортсмен Red Bull». И я сказал: «Ну, я хочу встретиться с этим парнем, потому что он действительно сумасшедший и храбрый. ‘
Эти двое сразу поладили.
«Я сел с Пауло за обеденный стол и сказал ему, что на самом деле не хочу использовать тормозной парашют (разновидность парашюта), я хочу сделать что-то, чего раньше никогда не делали», — рассказывает Айкинс CNN. «Я хотел, чтобы самолет казался нормальным. Он нарисовал на салфетке эту сумасшедшую тормозную систему, просто набросал на салфетке».
Люк Айкинс и Энди Фаррингтон тренируются для обмена самолетами
Майкл Кларк/Red Bull Content Pool
Искольд знал, что проект будет намного сложнее, чем предполагалось в наброске.
«Это отличалось от других проектов, которые я делал, где вы можете обратиться к книге и найти ответы в книге — в этом проекте ответы нигде не были написаны.
«Найти детали и собрать их вместе, чтобы иметь возможность это сделать, — вот что привлекло мое внимание, и именно поэтому для меня как для инженера было большой проблемой сделать то, что никто не делал».
Вдохновленный их первой встречей, Айкинс сразу же принялся за работу. «После встречи с Пауло я пошел домой и купил радиоуправляемый самолет, — вспоминает он.
«Я взял разработанную Пауло тормозную систему на животе, сделал ее на радиоуправляемом самолете и начал на ней летать. Эти приводы нажимали на этот тормоз, и я опускал самолет на землю, и мы измеряли скорость, затем мы нажимали на тормоз и измеряли скорость.
«Пауло подсчитал, взвесив вес этого и вес настоящего самолета, и масштабировал его».
Результатом стал гигантский скоростной тормоз площадью 21 кв. фут, который команда Искольда прикрепила к Cessna 182 1964 года — классическому самолету-рабочей лошадке, известному своей жесткой практичностью.
В ангаре, где готовится Cessna, Искольд ведет CNN через причудливо выглядящий тормоз.
«Он состоит из пластин из углеродного волокна, которые при развертывании создают сильное сопротивление. В пластинах есть отверстия: это просто аэродинамический трюк для снижения вибрации».
«Но самая большая проблема, которую нам пришлось решить, заключалась в том, как прикрепить ее к самолету, потому что она должна выдерживать большую часть веса самолета. Шасси спроектировано так, чтобы выдерживать вес самолета, так почему бы не поставить тормоз скорости на конструкцию шасси?»
Cessna также оснащена датчиками и сложной векторной навигационной системой, которая позволяет Iscold отслеживать и контролировать каждый аспект своего полета, что крайне важно, учитывая, что во время трюка он будет летать без пилота.
Последний в длинной череде парашютистов и пилотов, Эйкинс вырос в спорте.
Пул контента Майкла Кларка/Red Bull
Однако как только Айкинс и его двоюродный брат покидают свои самолеты, все остальное полностью зависит от их навыков парашютистов.
cms.cnn.com/_components/paragraph/instances/paragraph_55A8A4E1-BCD9-6AAE-664A-87E8FED7E68F@published» data-editable=»text» data-component-name=»paragraph»> «Самое сложное не в том, чтобы выпрыгнуть, а в том, чтобы вернуться», — объясняет Айкинс. «Мы летим, грудью к земле, к самолету, хватаемся за стойку крыла, а затем как бы идем прямо в самолет.
«Как только твое тело оказывается на полпути к двери, ветра нет, все в порядке. Вы сможете щелкнуть переключателями и восстановить самолет, перезапустить двигатель, включить тормоз скорости и вернуть его обратно».
Айкинс, последний в длинной череде парашютистов и пилотов, вырос в спорте.
«Мой папа научился летать, когда ему было 13 лет, летал для моего дедушки, прыгал с парашютом для моего дедушки», — говорит он. «Мой папа летал на C-130 в военно-морском флоте, мы жили на Гуаме и в Японии и вроде как выросли по всему миру. (Он) научил нас летать — моих братьев, мою сестру — у меня есть два брата и сестра, у которых есть лицензия пилота».
Как муж и отец 10-летнего сына, Айкинс не уклоняется от того факта, что жизнь, которую он выбрал, опасна, что подчеркивается тем фактом, что его отец погиб в самолете. авария в 2017 году.
«Мы с женой ведем все эти разговоры», — признается он. «Мы говорили о том, что произойдет, если я умру, что произойдет, если это произойдет, и, вы знаете, у нас были все эти тяжелые разговоры, поэтому я думаю, что у вас должен быть партнер, я имею в виду, что моя жена идет на это вместе с ней. глаза открыты.»
Искольд говорит, что часть его работы — волноваться. «Как инженер, я должен беспокоиться обо всем, так мы делаем это безопасным. Моя работа — думать обо всех проблемах, которые могут возникнуть, и говорить об этих проблемах».
«Мы хорошая команда, — добавляет Айкинс, — поскольку он немного беспокоится, я не слишком беспокоюсь, и я ухожу, а он звонит мне и говорит: «Есть пара вещей, которые я действительно обеспокоены», и мы говорим об этом, и я думаю, что мы делаем действительно хорошую команду таким образом вперед и назад. Мы оба даем немного, мы довольно выровнены ».
«Я тот, кого вы бы назвали спортсменом-экстремалом, занимающимся всеми этими вещами. Но чего мир не видит, так это всех исследований и разработок, всех испытаний, по сути, это программа летных испытаний с нуля».
Всего через несколько недель пара проверит это партнерство на пределе возможностей высоко над отдаленной частью Аризоны — и детская мечта, которой более трех десятилетий, воплотится в жизнь на высоте 14 000 футов.
«Обмен самолетами» на Hulu: военнослужащие Red Bull Air Force попытаются прыгнуть с парашютом в свободно падающие беспилотные самолеты
- Breaking Newstom Sizemore Dead At 61 после того, как страдает аневризмой мозга
- Предупреждение о наводнениях на наводнениях с наводнениями.
- ABC7 Нью-Йорк 24/7 Лента новостей очевидцев
  Смотреть сейчас
- ЦИКЛ | Погодные и дорожные камеры Нью-Йорка
  Смотреть сейчас
СМОТРЕТЬ В ПРЯМОМ РЕЖИМЕ
Добро пожаловать,
Ваша учетная запись
Выйти
Трансляции «Plane Swap» будут транслироваться исключительно на Hulu в это воскресенье, 24 апреля, начиная с 19:00. Восточное время/16:00 ПТ. 22 апреля 2022 г.
В это воскресенье внимание всего мира привлечет внимание двух смельчаков-пилотов. Кузены Люк Эйкинс и Энди Фаррингтон попытаются войти в историю авиации, поменяв местами самолеты в воздухе.
В эти выходные мир станет свидетелем беспрецедентного воздушного выступления с участием двух пилотов, двух самолетов и никого за штурвалом.
Члены ВВС Red Bull Люк Эйкинс и Энди Фаррингтон войдут в историю с первым в мире зрелищем «Обмен самолетами», поскольку каждый из них будет в одиночку пилотировать самолет, погрузить его в вертикальное пике, выпрыгнуть (оставив его пустым) и прыгнуть с парашютом в каждый из них. чужие самолеты.
Мероприятие будет транслироваться в прямом эфире в течение трех часов исключительно на Hulu в США, начиная с 19:00. Восточное время/16:00 PT в воскресенье, 24 апреля.
Кузены и профессиональные скайдайверы Эйкинс и Фаррингтон совершат подвиг на двух одноместных самолетах Cessna 182, на которых они полетят на высоту 14 000 футов над Аризоной. Как только самолеты совершат синхронное пикирование, пилоты остановят двигатели и покинут свои самолеты, когда они со скоростью 140 миль в час рухнут к земле. Затем дуэт прыгнет с парашютом к самолетам друг друга, войдет в кабины, отключит тормозную систему, перезапустит двигатели и вернет себе управление.
Товарищи по команде знакомы со смертельными трюками: Айкинс, придумавший «Обмен самолетами», впервые в истории совершил прыжок с парашютом без парашюта в прямом эфире в 2016 году, а сам Фаррингтон может похвастаться более чем 27 000 парашютистов.
«Обмен самолетами — это естественное развитие и кульминация моей жизни как профессионала, как в воздухе в качестве пилота и парашютиста, так и на земле в качестве новатора», — сказал Айкинс. «Это вершина моей карьеры, и моя цель — вдохновить мир и показать, что все возможно. Вы можете настроиться на то, что временами кажется диким, безумным и недостижимым, но благодаря амбициям и творчеству вы можете добиться этого». .»
Часы исследований и разработок сделают этот невероятный подвиг возможным. Эйкинс и Фаррингтон в партнерстве с доктором Пауло Искольдом, всемирно известным авиационным инженером, разработали специальную тормозную систему и другие модификации, чтобы удерживать самолеты в контролируемом вертикальном спуске, который точно соответствует скорости свободного падения парашютиста.
И, несмотря на многочасовые тренировки, остаются неконтролируемые факторы, такие как скорость ветра в воскресенье и плотность окружающей среды.
«Мы сделали много авиационных «НЕТ», и вот мы готовы совершить невообразимое после тщательной подготовки», — сказал Айкинс. «Когда мы попытаемся это сделать, для меня это будет один из тех крутых моментов, когда я знаю, что мы преодолели все препятствия».
«Обмен самолетами» — это последний из серии прямых новостей и спортивных репортажей, событий и программ, которые были доступны для подписчиков Hulu по запросу, включая Lollapalooza 2021, 75 эксклюзивных игр НХЛ и Dick Clark’s New Year’s Rockin’ Eve. с Райаном Сикрестом.
СМОТРЕТЬ: Интервью с пилотом Люком Айкинсом перед его исторической попыткой.
Сообщить об исправлении или опечатке
Copyright © 2023 WABC-TV. Все права защищены.
Похожие темы
ИСКУССТВО И РАЗВЛЕЧЕНИЯ ARIZONA HULU SKYDIVER ТРЮК НА КРАСНОЙ дорожке САМОЛЕТ
Hulu
Керри Вашингтон, звезда Делроя Линдо в новом ситкоме Hulu «UnPrisoned»
«История мира: Часть II» может похвастаться эпическим комедийным составом
Звезды «Снегопада» обещают «тотальную войну» в шестом и последнем Сезон
«Премьер -министры с бдительным глазом» на Freeform
Top Stories
Worker Bodega Fatally Shot на верхней восточной стороне, подозреваемое сбело на скутере
- 1 час назад
- 1 час0002
  Том Сайзмор умер в возрасте 61 года после перенесённой аневризмы головного мозга
  Жертва теракта в метро не находит утешения в новой статистике преступлений полиции Нью-Йорка
  Мужчина убит в перестрелке с участием полиции в Патерсоне0003
  Не покупать печенье Raspberry Rally на eBay, говорят девочки-скауты
  НАС.
  Тори Б. Пауэлл
  12 мая 2022 г. / 14:12 / Новости Си-Би-Эс
  FAA расследует неудачный трюк с подменой самолета
  Федеральные власти расследуют неудачный трюк с подменой самолетов 02:37
  Федеральное авиационное управление заявило в четверг, что отозвало лицензии у двух смельчаков-пилотов, которые пытались сменить самолет в воздухе во время полета над пустыней Аризоны, в результате чего один из самолетов разбился. Один пилот смог выполнить трюк, организованный Red Bull, а другой пилот благополучно приземлился на парашюте.
  FAA заявило, что двоюродные братья Люк Эйкинс и Энди Фаррингтон нарушили федеральные авиационные правила, которые запрещают безрассудное управление самолетом и предписывают членам летного экипажа находиться в соответствующих местах и положениях при взлете и посадке.
  Согласно расследованию инцидента 24 апреля, Эйкинс и Фаррингтон пилотировали два самолета модели Cessna 182 в Элой, примерно в 65 милях к юго-востоку от Феникса. По сообщению FAA, в середине полета пилоты отстегнули ремни безопасности и попытались сменить самолет, прыгнув с одного самолета на другой, поскольку оба самолета ныряли вертикально. Айкинс смог выполнить трюк, но Фаррингтон не смог попасть в самолет Айкинса, который впоследствии разбился. 900:03 Пилот Люк Эйкинс успешно садится в серебряный самолет во время обмена самолетами в Элой, штат Аризона, 24 апреля 2022 года. Предраг Вукович / Red Bull Content Pool
  Айкинс и Фаррингтон обвиняются в небрежном или опрометчивом управлении своими самолетами, «чтобы поставить под угрозу жизнь или имущество другого лица».
  Согласно Red Bull, событие обмена самолетами должно было войти в историю, поскольку впервые два пилота взлетели на одном самолете, а приземлились на другом. По словам компании, в трюке, который транслировался в прямом эфире на Hulu, были задействованы «сотни людей», и на его подготовку ушло около года.
  Посмотреть эту публикацию в Instagram
  Сообщение, опубликованное Red Bull Motorsports (@redbullmotorsports)
  За два дня до трюка FAA отклонило петицию Айкинса, которая позволила бы пилотам быть освобожденными от определенных авиационных правил. Регулирующие органы определили, что предоставление исключения «не отвечает общественным интересам», и заявили, что это предложение «отрицательно повлияет на безопасность».
  Айкинс, который был руководителем проекта и главным пилотом, признал, что он заранее получил отказ в петиции, но что он «принял личное решение продолжить обмен самолетами».
  «Я сожалею, что не поделился этой информацией со своей командой и теми, кто поддерживал меня», — написал он в социальных сетях через несколько дней после неудачного трюка. «Я полностью отвечал за работу в рамках нормативно-правовой базы, чтобы обеспечить успешный результат».
  Айкинс и Фаррингтон, которые, по словам Red Bull, совершили вместе более 5000 прыжков, должны немедленно сдать свои сертификаты коммерческого пилота, сертификаты мастеров-парашютистов и любые другие сертификаты, согласно FAA. Этим двоим не разрешено подавать заявку на получение нового сертификата летчика, и они не будут иметь права на его выдачу в течение одного года.
  Если двоюродные братья и сестры не сдадут свои сертификаты немедленно, каждому из них будет предписано платить до 1644 долларов каждый день, а до тех пор, пока они этого не сделают, им грозят другие судебные иски, сообщило Федеральное управление гражданской авиации. Айкинс и Фаррингтон могут обжаловать приказы.
  Актуальные новости
  В:
  Авиакатастрофа
  Федеральное авиационное управление
  Тори Б. Пауэлл
  Тори Б. Пауэлл — репортер последних новостей CBS News. Свяжитесь с ней по адресу [email protected]
  . Твиттер
  Впервые опубликовано 12 мая 2022 г. / 14:12
  © 2022 CBS Interactive Inc. Все права защищены.
  Спасибо, что читаете CBS NEWS.
  Создайте бесплатную учетную запись или войдите в систему
  , чтобы получить доступ к дополнительным функциям.
  Пожалуйста, введите адрес электронной почты, чтобы продолжить
  Пожалуйста, введите действительный адрес электронной почты, чтобы продолжить
  Пилоты Red Bull попытаются поменяться самолетами в воздухе
  Каждый день совершаются групповые полеты и прыжки с парашютом. Но до сих пор никто не совмещал групповые полеты и прыжки с парашютом с намерением менять самолеты на высоте. Это может измениться 24 апреля, когда пилоты и парашютисты Red Bull Air Force Люк Эйкинс и Энди Фаррингтон, летающие в одиночку, попытаются поменяться самолетами в воздухе.
  В состав ВВС Red Bull входят одни из самых квалифицированных и опытных пилотов и парашютистов в мире. Организация проводит демонстрации точности полета на авиашоу и спортивных мероприятиях, а также выпускает крутые видеоролики о пилотах и парашютистах, которые, казалось бы, бросают вызов — или, по крайней мере, бросают вызов — законам физики.
  Согласно пресс-релизу Red Bull, планируется первый двойной прыжок с парашютом на отдельных самолетах. К элементу интереса для людей добавляется тот факт, что Айкинс и Фаррингтон являются двоюродными братьями, с долгой семейной историей прыжков с парашютом, которая предшествовала их присоединению к ВВС Red Bull.
  Дедушка Эйкинса, Ленни, основал клуб парашютистов, а Лэнс Айкинс, отец Люка, был парашютистом и пилотом и научил своего сына и Фаррингтона летать, когда оба мужчины были подростками.
  Как и его двоюродный брат, Фаррингтон прыгал с парашютом с подросткового возраста и известен своим умением летать в вингсьюте. Он выиграл первое соревнование Red Bull Aces Wingsuit в 2014 году и с тех пор не останавливался. Он также снялся в нескольких фильмах.
  The Swap
  Мероприятие пройдет в Аризоне. Согласно пресс-релизу Red Bull, трюк можно будет увидеть исключительно на Hulu.
  Согласно рекламному ролику Red Bull, Айкинс и Фаррингтон будут летать на специально модифицированных Cessna 182 для участия в мероприятии. Они поднимут свой самолет на высоту 14 000 футов; самолеты будут стоять бок о бок, когда они войдут в пикирование. Как только это будет достигнуто, Айкинс и Фаррингтон покинут самолет и попытаются сменить самолет.
  Важно, чтобы самолет и парашютисты падали с одинаковой скоростью примерно 120 миль в час.
  Бросая вызов невозможному: откройте для себя науку, лежащую в основе проекта #WORLDFIRST #PlaneSwap, в рамках которого @RedBull #профессионалы-парашютисты #LukeAkins и @Andy_Farrington стремятся поменять местами самолеты во время полета https://t. co/zJ9hURDdNc #aviation #avgeek pic. twitter.com/NEfTe8AgDq
  — @RBContentPool (@RBContentPool) 20 апреля 2022 г.
  Пауло Искольд — инженер, работающий над проектом, и одной из первых задач, с которыми он столкнулся, была разработка способа управления скоростью беспилотного летательного аппарата. . В видео он отмечает, что удержание скорости беспилотного летательного аппарата является сложной задачей, поскольку обычно самолет, помещенный в положение с опущенным носом, будет ускоряться, возможно, выше скорости «никогда не превышать», известной как VNE, что приводит к повреждению конструкции.
  «Самолет начнет распадаться», — объясняет Искольд. Чтобы предотвратить это, Iscold разработал тормоз скорости, который срабатывает из нижней части самолета.
  «Скоростной тормоз создает в девять раз большее сопротивление, чем обычно имеет самолет. Это величина сопротивления, необходимая нам для стабилизации самолета на скорости 120 миль в час, что является средней скоростью, с которой Люк и Энди упадут с самолетов».
  Скоростной тормоз представляет собой панель, которая выдвигается из днища самолета во время пикирования. И Айкинс, и Фаррингтон практиковались в управлении самолетом, вводя его в пикирование и используя тормоза.
  Помимо скорости, трудно заставить самолет сохранять положение носа вниз.
  «Когда самолет находится в пикировании, а пилоты снаружи, нет никакой гарантии, что самолеты будут удерживать эту траекторию», — сказал Искольд, добавив, что они должны были разработать автопилот, способный удерживать самолет на этой траектории и на скорость, потому что, если нос самолета начнет подниматься или замедлится, парашютисты потенциально могут врезаться в хвост самолета во время падения.
  Десять лет работы над созданием
  В 2010 году ВВС Red Bull добились перехода от одного планера к другому в воздухе. Демонстрация включала в себя человека, переходящего от одного самолета к другому, и полет группы с одним из перевернутых планеров. Как и все соревнования Red Bull Air Force, задача выглядела легкой.

  Киноматериалы
  Раньше считалось, что перелеты в воздухе с участием парашютистов были исключительно сюжетом боевиков, а Джеймс Бонд лидировал в этом жанре. Некоторые из наиболее технологически сложных трюков в воздухе были выполнены агентом 007 еще до компьютерной графики.0003
  В выпуске 1995 года GoldenEye Джеймс Бонд, которого играет Пирс Броснан, преследует беспилотный самолет, пытающийся взлететь. Бонд забрался на борт самолета во время взлета и выбросил пилота, вывалившись вместе с ним. К счастью, Бонд смог схватить мотоцикл и продолжить погоню за самолетом. Взлетно-посадочная полоса находится на гористой полосе с большим утесом в конце. Беспилотный самолет падает с обрыва, и Бонд следует за ним на мотоцикле. Он отпускает байк, затем ему удается свободно падать, пока он не схватится за шасси самолета, карабкается, вытаскивает самолет из пикирования и улетает.

  Во время своих дерзких побегов супершпион конфисковывал не только самолеты. В выпуске 1979 года Moonraker есть сцена прыжка с парашютом, где Роджера Мура в роли Бонда выталкивают из самолета без парашюта. Пилот (плохой парень) с парашютом уже прыгнул. Бонд падает, догоняя плохого парня и освобождая его от парашюта. Эта сцена отмечена как одна из самых напряженных сцен прыжков с парашютом в реальном мире в фильмах.

  История пилотов-каскадеров
  Военно-воздушные силы Red Bull — это последнее поколение пилотов-каскадеров, корни которых уходят корнями в ранние дни Голливуда.
