Подключить сенсорный выключатель необходимо для повышения уровня комфорта, и чтобы увеличить срок эксплуатации осветительных приборов. Это высокотехнологичное устройство, предназначенное для управления иллюминацией. Если ознакомиться с механизмом, можно установить его самостоятельно.

Содержание

Устройство сенсорного выключателя
Как работает прибор
Схема подключения
Ремонт сенсорного выключателя
Сенсорный выключатель света срабатывает сам
Рекомендации по выбору

Устройство сенсорного выключателя

Сенсорный выключатель

Сенсорные выключатели – это датчики, которые реагируют на прикосновение. В составе прибора:

Высокочувствительный элемент, реагирующий на приближение человеческого тела и его прикосновение к сенсору.
Усилитель сигнала, состоящий из полупроводников и микросхем.
Коммутационное устройство в виде реле или тиристора. Приборы на последнем более надежные, так как нет контактной части, которая подгорает и окисляется с течением времени.

Они могут работать при любом типе освещения. Но иногда можно заметить, что светодиодные лампы небольшой мощности мигают, если сенсорное устройство выключено.

Как работает прибор

После легкого прикосновения к панели производится сигнал, преобразующийся и вызывающий включение реле.

С помощью встроенных универсальных устройств сенсорного типа обустраивают систему умный дом. Они используются для контроля работы приборов обогрева, открытия и закрытия оконных роллетов и для других целей.

Принцип работы устройства основан на регулировке тока с помощью микросхемы, тогда как для обычных переключателей используют стандартные скользящие контакты. Такая плата позволяет избежать короткого замыкания. Благодаря чему повышается срок эксплуатации ламп и ресурс выключателя.

Микросхема выключателя

Бытовые модели электронных приборов используют в сети с напряжением в 220 В. К ним подключают бра, управляют и регулируют подсветку или основную иллюминацию.

Главным преимуществом таких выключателей считается удобство управления. От обычных они отличаются специальным сенсором, фиксирующим тепло рук. Он реагирует на касание или на звуковой сигнал.

Так как сенсорный датчик не может самостоятельно воспроизводить сигналы, достаточные для регулировки светотехники напрямую, в устройства устанавливают усилительные приборы, например, транзисторы или другие элементы.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
Подключить плату с сенсорными контактами.
Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Если самостоятельно усовершенствовать выключатель, гарантийные обязательства производителя будут аннулированы.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

Износа группы контактов.
Разрушения корпуса.
Разрушения клеммы и места фиксации проводов.
Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

Снять верхнюю панель.
Демонтировать декоративную накладку, если она есть.
Проверить с помощью индикатора, есть ли на приборе напряжение.
Ослабить фиксаторы внутреннего крепления.
Отсоединить провода от корпуса выключателя.
Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Собирают выключатель внимательно, наблюдая за тем, чтобы удалось правильно подключить каждый провод. После этого проверяют работоспособность прибора.

Сенсорный выключатель света срабатывает сам

Подключение сенсорного выключателя света

Часто случается так, что сенсорные выключатели срабатывают без нажатия. В этом случае нужно тщательно осмотреть прибор. Возможно, причина в замыкании контактов.

Если повреждена сама сенсорная панель, нужно обратиться за помощью к специалистам. Если они не устранят проблему, придется менять прибор на новый.

Во время работы с сенсорными выключателями нужно соблюдать ряд правил предосторожности:

Включать устройства в сеть следует так, чтобы производилась коммутация фазы, а не нуля.
Если сеть питания работает с использованием заземляющего провода, его нужно подключить к соответствующим контактам.
Если в ходе установки выключателя был использован провод с множеством жил, концы нужно опрессовать и залудить. Иначе контакт будет нарушен, и соединение перегреется.

Важно, чтобы нагрузка соответствовала параметрам коммутатора.

Сенсорные выключатели | Все о ремонте

Главная » Сенсорные выключатели

27. 01.2023 в 15:39

Чувствительный механизм может иметь дополнительные элементы, его система основывается на разнообразных принципах работы.

Стоит отметить наиболее популярные варианты:

Модификация с пультом дистанционного управления. Удобно пользоваться при включении бра, светодиодной ленты, к примеру, управлять освещением многоуровневого натяжного потолка. Все выключатели света с пультом дистанционного управления являются обладателями своего неповторимого адреса. А проще говоря, каждый радиопередатчик включается только на команды, посланные с установленного в оперативной памяти ресурса управления.

16.06.2022 в 00:10

Инструкция по эксплуатации сенсорных выключателей.

Перед установкой обязательно прочтите это руководство .

Производитель не несет ответственности за любой ущерб, причиненный в следствии вашей собственной неправильной эксплуатации. Гарантия производителя будет применяться только тогда, когда установлено квалифицированным электриком.

1. Подключение выключателя должно происходить при выключенном электричестве.

2. Проводка должна быть сделана строго по правилам электромонтажа.

3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.

Использование дистанционного пульта управления.

08.11.2021 в 07:31

Бесконтактные и сенсорные выключатели: плюсы и минусы, нюансы подключения

Одно из неудобств работы с LED-лентой заключается в том, что под нее необходим отдельный выключатель . Место его расположения лучше продумать заранее, чтобы затем не было проблем с выводом и подключением проводов. Наибольшим спросом сегодня пользуются бесконтактные, или инфракрасные, и сенсорные выключатели, имеющие свои плюсы, минусы и другие особенности.

04.11.2021 в 18:27

Установка выключателей Livolo такая же, как и обычных клавишных выключателей?

Установка сенсорных выключателей не отличается от установки клавишных выключателей.

Сенсорные выключатели Livolo серии VL-C7XX устанавливаются в стандартную круглую монтажную коробку минимальной глубиной 50 мм.

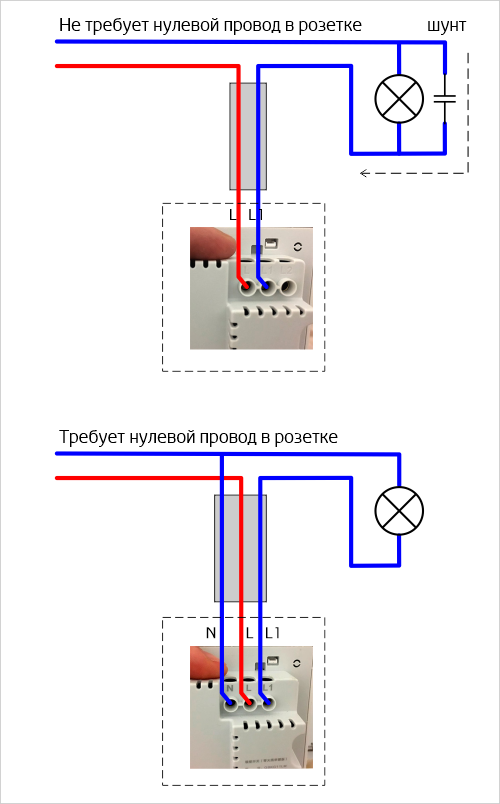

Для подключения нужен только фазовый провод, нулевой – не требуется.

К монтажной коробке механизм крепится винтами, «распорных лапок» нет.

Панель устанавливается на обесточенный выключатель в соответствии с технологическими отверстиями в пластиковой рамке на стеклянной панели.

Нужно ли переделывать проводку для сенсорных выключателей Livolo?

02.11.2021 в 20:02

Сегодня у нас пойдет речь об автоматизации освещения. Для этого есть масса вариантов, я же остановился на замене выключателей. Очень мне приглянулись вот такие выключателе с сенсорными кнопками. Основным аргументов в выборе послужил симпатичный внешний вид, но самым главным было отсутствие нулевой линии. В моих выключателях ее нет, поэтому при установке могут быть нюансы. Получится управлять выключателем со смартфона – главная интрига для меня.

Умный сенсорный выключатель Girer — УЗНАТЬ ЦЕНУ

Прямоугольная версия выключателя Girer — УЗНАТЬ ЦЕНУ

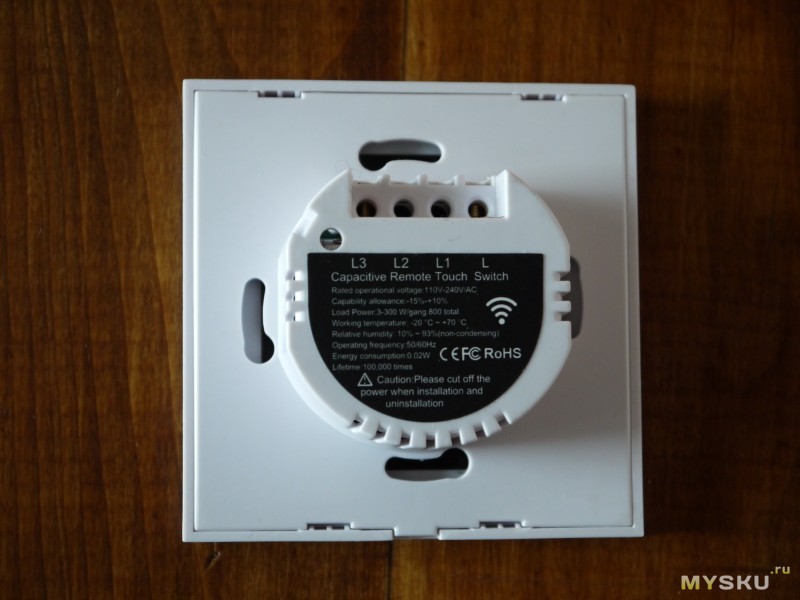

Поставляется выключатель в простой картонной коробке. На задней части должны быть отметки о цвете, протоколе работы и количестве кнопочек на передней панели.

31.10.2021 в 06:55

1. Режим записи кнопок пульта. На пульте необходимо выбрать три кнопки, не влияющие на бытовую технику. Записывать их будем в следующей очередностиПервая — кнопка вверх.Вторая — ON-OFF.Третья — кнопка вниз.Как записать пульт:Дотрагиваемся до 6-го сенсора (верхний) и удерживаем около 10 секунд. Светодиоды на выключателе с включенных всех переключатся на четыре центральных светодиода.Отпускаем сенсор, берем пульт и нажимаем поочередно выбранные три кнопки. Индикация 4-х средних светодиодов указывает на проведение записи.На этом запись завершена можно проверить и понажимать кнопки пульта.2.

30.10.2021 в 16:58

В представленных на рынке немногочисленных моделях беспроводных светильников имеются различные функции, способные удовлетворить самых требовательных потребителей. Многие модели оснащены набором дополнительных опций, могут включать датчики движения и освещенности.

При выборе беспроводного выключателя, работающего на базе Wi-Fi, следует обращать внимание на следующие моменты:

03.12.2019 в 01:38

Выключатели используется для управления одной линией нагрузки с двух и более мест.Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.В схеме используется Главный и Второстипенные выключатели.Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

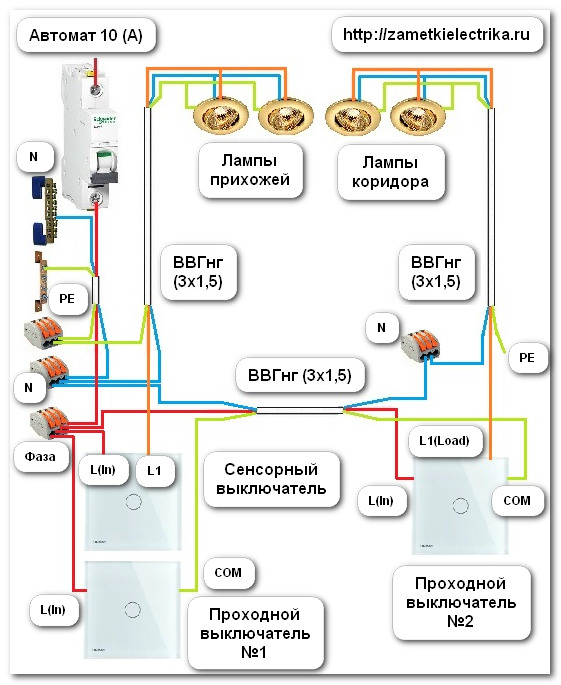

Схема подключения проходных выключателей Livolo:

19.11.2019 в 08:13

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

18.11.2019 в 12:23

Перед установкой обязательно прочтите это руководство .

Особые отметки:

1. Подключение выключателя должно происходить при выключенном электричестве.

2. Проводка должна быть сделана строго по правилам электромонтажа.

3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.

19.11.2022 в 20:24

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

17.08.2022 в 16:47

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

09.08.2022 в 20:41

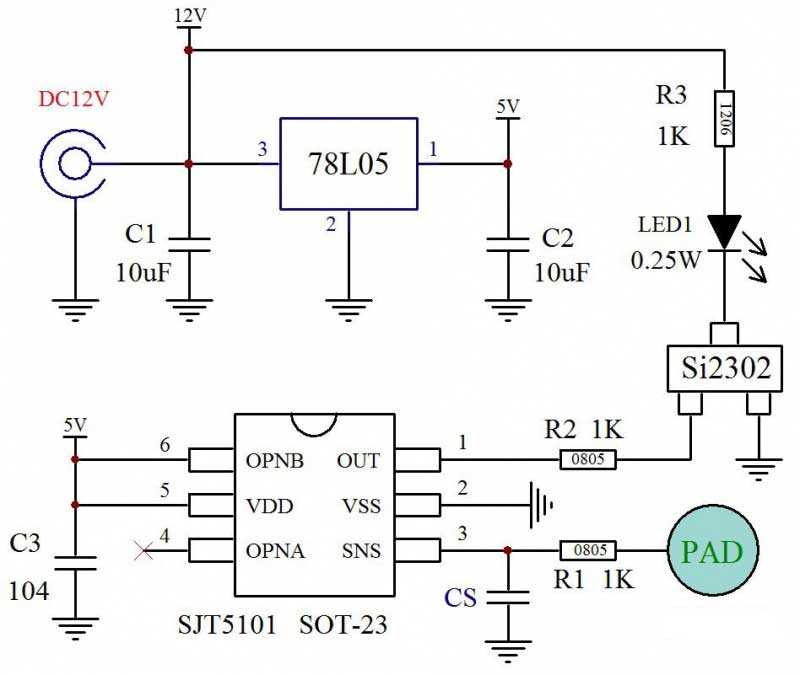

По выше опубликованной схеме сделал опытный образец. Детали емкостного датчика собраны на печатной плате, плата размещена в пластмассовой коробке и закрывается крышкой. Для подключения антенны в корпусе установлен одноштырьковый разъем, для подачи питающего напряжения и сигнала установлен четырех контактный разъем РШ2Н. Соединена печатная плата с разъемами пайкой медными проводниками в фторопластовой изоляции.

29.05.2022 в 16:34

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Алгоритм подключения:

Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте.

Рисунок 7. Первый и второй этап подключения

24.02. 2022 в 00:22

От большинства подобных устройств эти выключатели отличает одна интересная особенность — они включаются в сеть по двухпроводной схеме, просто в разрыв цепи. При этом независимо от того замкнута цепь или нет его схема обеспечивает питанием микроконтроллер, радиомодуль, светодиоды и реле. Посмотрим как он устроен.
В качестве подопытного возьмём самую простую модель — с одной кнопкой и без радиомодуля.
Разбираем и видим такой бутерброд:

В середине верхней платы собственно площадка сенсора накрытая рассеивателем света от двух светодиодов.
Заправляет всем этим PIC16F690:

08.02.2022 в 09:22

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

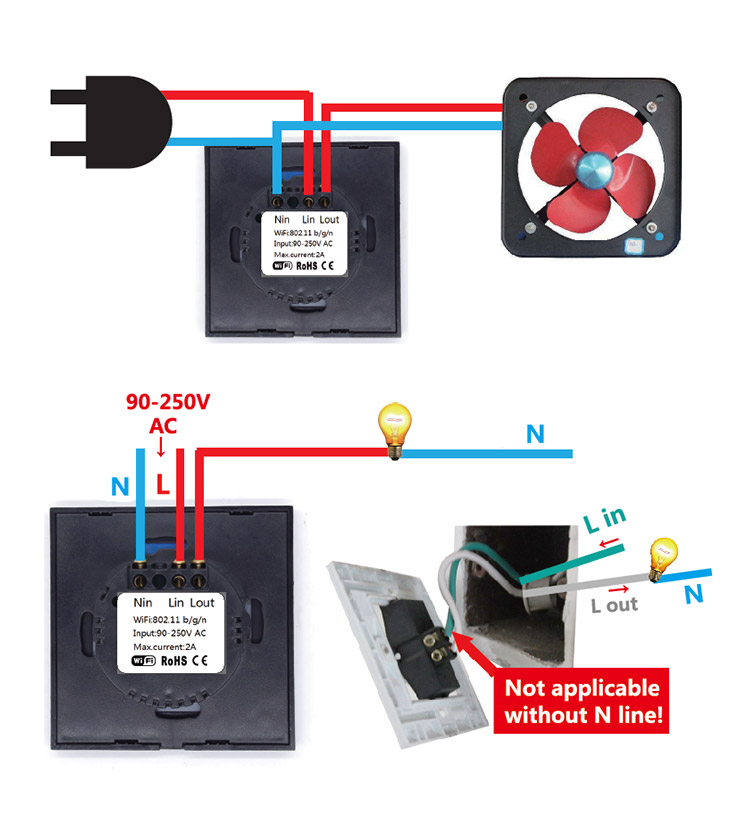

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут

Процесс подключения состоит всего из двух этапов:

07.01.2022 в 18:58

Сначала мы решили предоставить вашему вниманию простую схему подключения блока розеток. На фото ниже вы сможете увидеть, как она выглядит.

Как видите, эта схема подключения считается наиболее популярной. Вводный кабель вам необходимо будет подключить в первый подрозетник. Затем вам следует просто выполнить подключение с другими элементами с помощью перемычек. Если вы планируете подключить к своему блоку варочную панель, тогда лучше будет просто воспользоваться схемой подключения розеток в блоке.

04.12.2021 в 13:40

05.11.2021 в 09:09

О конструкции светодиодной ленты с сенсорным выключателем: плюсы, минусы. Собираем светодиодную ленту с сенсорным выключателем собственноручно. 5 нужных для понимания вопросов. + ТЕСТ для самопроверки

ТЕСТ:4 вопроса для проверки знанийС чего формируется сборка?

А. Лента.

Б. Выключатель.

В. Проводка.

Г. Питание.

Подходящий тип кнопки для выключателя?

А. Инфракрасный.

Б. Диммер.

В. Сенсорный.

Г. Самый обычной.

Питание адаптера.

А. 12 Вт.

Б. 16 ВТ.

В. 18 Вт.

Г. 5 Вт.

Для чего нужен пластиковый профиль?

А. Красота.

Б. Удобство монтажа.

В. Сохранность системы.

Г. Не нужен вообще.

04.11.2021 в 04:30

Выключатели используется для управления одной линией нагрузки с двух и более мест.Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.В схеме используется Главный и Второстипенные выключатели.Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод. Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем.

03.11.2021 в 10:02

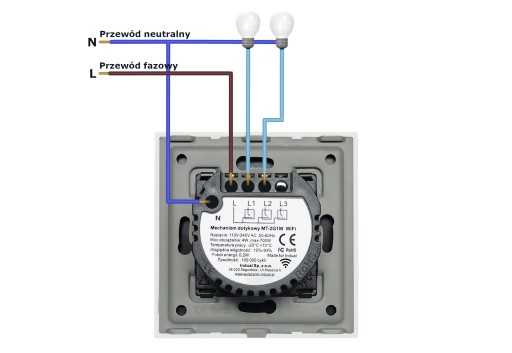

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

02.11.2021 в 05:53

01.11.2021 в 15:55

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

01.11.2021 в 01:53

Печатная плата разработана в Proteus. Это вторая версия, в ней используется одна сенсорная микросхема TTP224 на 4 канала. В первой версии использовалось 4 шт. одноканальных TTP223, разницы в работе никакой, но при использовании TTP224 меньше компонентов паять. Рис.

виды, устройство, принцип работы и подключение

Развитие технологий затронуло все сферы жизни человека, в том числе обустройство дома. Один из примеров — сенсорный выключатель света. Это устройство значительно повышает комфорт нахождения в помещении и позволяет управлять освещением с помощью прикосновения. И это не единственное преимущество.

Содержание

Особенности конструкции и принцип работы
Система классификации
- С пультом управления
- С таймером
- Оптико-акустические выключатели
Что такое диммеры
Устройства для монтажа светодиодной подсветки
Преимущества
Как не ошибиться с выбором
Фирмы-производители сенсорных выключателей
Тонкости подключения
Как сделать сенсорный датчик своими руками

Особенности конструкции и принцип работы

Сенсорный выключатель срабатывает даже при слабом прикосновении к кнопке. Состоит из трех основных элементов:

Блок управления. Система обрабатывает внешний сигнал и передает его нужным деталям.
Устройство коммутации. Дает нагрузку электрической сети, смыкающей и размыкающей цепь и меняющей силу тока на светильник.
Сенсорная (управляющая) панель. Предназначена для восприятия касаний или сигналов с пульта дистанционного управления. В современных устройствах к сенсору можно не прикасаться, достаточно провести рядом рукой.

Стандартные модели выключателей наделены следующими возможностями:

Включают/выключают свет, регулируют яркость.
Контролируют работу отопительной техники и сообщают об изменениях температуры.
Открывают/закрывают жалюзи.
Включают/выключают бытовую технику, подсоединенную к выключателю.

Из дополнительных функций очень полезен датчик движения.

Система классификации

Сенсорные выключатели бывают разных видов, которые подбираются в зависимости от потребностей жилого дома или офиса.

С пультом управления

Используется в таких случаях:

выключатель находится в неудобном месте, и его нельзя оттуда перенести;
в квартире/доме проживает человек с ограниченной подвижностью;
выключатели расположены на высоте, куда не достанут дети;
есть необходимость изменить яркость света, не вставая с кровати.

Для работы с конструкцией такого вида не обязательно использовать специальный пульт. Подойдет универсальный, подключаемый одновременно к двум, трем и более приборам.

С таймером

Устройство имеет массу преимуществ:

Бесшумная работа.
Простота установки.
Безопасность. Если цепь разорвалась или произошло замыкание, выключатель автоматически переходит в выключенное положение.
Привлекательный внешний вид. Корпус устройства может быть окрашен в любой цвет.
Два цвета для индикации работы. Красный сообщает о включении подсветки, синий — о выключении.
Прочность и надежность. Для изготовления изделий используется специальное стекло. Края тщательно шлифуются. Благодаря этому выключатель становится безопасным и простым в уходе.
Универсальность. Работает с любым типом ламп, будь то светодиодные, галогеновые или лампы накаливания.

Сенсорные выключатели с таймером отличаются большим набором функций и экономичностью.

Оптико-акустические выключатели

Реагируют на звук или движение — хлопок, произнесенное слово или какой-либо жест. Главное, чтобы все это происходило в зоне действия датчика.

Что такое диммеры

Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

Устройства с таким приспособлением имеют важные преимущества:

Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
Дают возможность подстраивать освещение под ситуацию. Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

Конструкции с диммерами не работают с энергосберегающими и люминесцентными лампами.

Устройства для монтажа светодиодной подсветки

Выключатели, которые можно подключать к светодиодным лентам, также носят название диммеров. Они включают, выключают и регулируют яркость источника света.

Чаще всего такие устройства являются частью схемы освещения подъездов или системы «умный дом», а также акцентируют внимание на какой-либо детали помещения.

Преимущества

Сенсорные выключатели, по сравнению с классическими устройствами, имеют массу достоинств:

могут работать с любыми источниками света и электроприборами;
позволяют экономить электроэнергию;
отличаются надежностью и длительным сроком эксплуатации;
выполняют множество функций;
устройства легко монтировать;
работают практически бесшумно;
безопасны для человека;
сенсор срабатывает даже в том случае, когда к нему прикасаются мокрыми руками.

В одном устройстве можно оборудовать несколько коммутационных систем.

Как не ошибиться с выбором

При выборе сенсорного выключателя в первую очередь необходимо смотреть на максимальные и минимальные ток и напряжение. Обычно значения указаны на упаковке или самом устройстве. Если они сильно отличаются от характеристик сети, придется установить стабилизатор.

Также стоит помнить и о других параметрах:

количество подключаемых к одному выключателю устройств;
потребность в диммере;
нужен ли таймер, который в автоматическом режиме включает/выключает свет или приборы;
принцип работы: с помощью прикосновения или пульта дистанционного управления.

Когда набор функций и свойств определен, можно переходить к внешним характеристикам. К примеру, заранее решить, стеклянная или пластиковая будет у выключателя панель управления.

Фирмы-производители сенсорных выключателей

Компания-производитель выключателя является немаловажным фактором, определяющим его выбор. Специалисты рекомендуют отдавать предпочтение тем, которые имеют хорошую репутацию в данной сфере:

Basalte. Производит изделия премиум-класса. Они отличаются необычным дизайном и высоким качеством. На передней панели, которая часто изготавливается из стекла, есть указатели, играющие роль подсветки. Также компания выпускает выключатели, которые можно встраивать в систему «умный дом». Цена изделий зависит от сложности их исполнения.
Legrand. Французская компания, производящая большой спектр электротехнических товаров. Изготавливаемые ею выключатели наделены большим количеством функций. Относятся к дорогому ценовому сегменту.
Livolo. Российская компания, которая появилась на рынке электротехники совсем недавно. Отличительной особенностью изготавливаемых ею сенсорных выключателей является их доступная цена.

Тонкости подключения

Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:

отключить электричество;
снять старый выключатель;
снять с нового изделия верхнюю панель;
соединить провода с предназначенными для них клеммами;
поставить рабочий механизм выключателя в монтажную коробку;
закрепить устройство, используя распорки и специальные винты;
зафиксировать панель.

Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.

Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.

Есть вариант необычного монтажа — не на стене, а в зеркале. В таком случае выключатель должен состоять из блока управления и инфракрасного датчика. Он срабатывает не от прикосновения, а от движения.

Как сделать сенсорный датчик своими руками

Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

реле с напряжением 6–12 В;
часть фольгированного текстолита, которая будет играть роль сенсора;
импульсный диод с напряжением от 100 В.

Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

Подключение происходит по схеме:

Эта схема имеет важные особенности:

на выходе находится единица;
транзистор открыт;
контакты от реле должны соединяться с клавишей;
работа инфракрасного датчика осуществляется благодаря генератору импульсов;
чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

Сенсорный выключатель света своими руками (схемы подключения)

Идея управления осветительными приборами посредством сенсорных выключателей не нова, подобные выключатели или переключатели света выпускались еще в прошлом веке. Но размеры таких устройств были существенно больше типовых, что вызывало проблемы при установке. Стоит также отметить, что стоимость первых сенсорных коммутаторов была довольно велика, естественно, это не способствовало популярности. С развитием технологий ситуация в корне изменилась, и сегодня емкостные, инфракрасные и дистанционные включатели пользуются стабильным спросом.

Конструкция и принцип работы

Несмотря на разнообразие моделей сенсорных коммуникаторов, большинство из них имеет типовую конструкцию, состоящую из следующих элементов:

Корпус из термостойкого пластика (см. А на рис. 1). Размеры конструкции позволяют производить монтаж в типовое посадочное место обычного выключателя.
Электронный блок (В), он включает в себя адаптер питания и схему управления полупроводниковым ключом.
Плата с емкостными сенсорами (С).
Лицевая панель (D), как правило, она изготавливается из кварцевого стекла, в бюджетных моделях могут использоваться другие материалы.

Рис 1. Сенсорный настенный шестиклавишный выключатель Legrand

Теперь расскажем, как работают такие устройства. Электронный блок отслеживает состояние сенсора. Когда происходит прикосновение рукой к определенному месту лицевой панели выключателя (оно имеет соответствующую маркировку), емкость датчика изменяется. Электронный блок обнаруживает это и меняет состояние бесконтактного полупроводникового ключа, который размыкает или замыкает электрическую цепь.

Сфера применения

Первоначально данный вид коммутаторов планировалось использовать для включения / выключения освещения, но конструкция оказалась настолько удачной, что сфера ее применения существенно расширилась. Сегодня большинство современных бытовых приборов имеют сенсорное управление, в качестве примера можно привести кухонные печи, вытяжки, микроволновки и т.д.

Вытяжка для кухни Cata Midas 900

Единственное ограничение на подключение к сенсорным коммутаторам — мощность оборудования, ее допустимые параметры указываются в паспорте устройства.

Дополнительные функциональные возможности

Современная техническая база сделала возможным установку микроконтроллеров в электронный блок управления сенсорным выключателем, позволило существенно расширить функционал коммутаторов и позволило им вписаться в концепцию умного дома. Управлять такими коммутаторами можно голосом, инфракрасным или радио пультом, смартфоном через WI-FI или программируемым таймером.

Сенсорный выключатель можно подключить к системе «умный дом» и управлять им используя мобильный телефон

Сенсорные коммутаторов могут использоваться совместно с датчиками, реагирующими на движение или уровень освещенности. В первом случае такие устройства включают светильник, настольную лампу или другие осветительные приборы, когда кто-нибудь входит в помещение, например в ванную. При втором варианте реализации, свет будет включаться при низком уровне освещения.

Тройной сенсорный коммутатор Sesoo и датчики движения

Некоторые производители, например, Livolо выпускают сенсорные выключатели с функцией диммера или управляющие совмещенными розетками, к которым может подключаться практически любой бытовой прибор.

Сенсорный выключатель Ливоло с блоком розеток

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
Наличие дополнительных функций.
Возможность интеграции в систему «Умный дом».
Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд Kopou
Отсутствие механических контактов.
Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т. д.).
Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Подключение

Алгоритм подключения:

Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.
Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте. Рисунок 7. Первый и второй этап подключения
Прикручиваем плату с сенсорными контактами (А рис. 8).
Подключаем панель с маркировкой кнопки (В рис. 8).

Рисунок 8. Второй и третий этап подключения

Некоторые производители, например, Livolo, выпускают проходные выключатели на 220 В (схема их подключения показана на рис. 9). С их помощью можно управлять освещением из нескольких мест.

Рисунок 9. Наглядный пример, как подсоединить несколько проходных панелей touch контакта

Каждый из таких коммутаторов управляет освещение в помещении из разных мест. Концепция подразумевает использование основного коммутатора и одного вспомогательного (или более). На основных приборах имеется три клеммы, к одной подключается фаза, к другой ноль, а третьей подключается управляющий проводник. Соответственно, такие контакты помечаются как: L – фаза, N –ноль и Com – управляющий провод. Вспомогательные устройства

Вторичные коммутаторы подключаются через две клеммы: N – ноль и Com – управляющий контакт. Маркировка у разных производителей может различаться, поэтому, имеет смысл изучить инструкцию. В качестве примера можно привести схему подключения электронного диммера et0802193e, или его аналог tt6061a, управлять которыми можно легким касанием руки.

Схема подключения сенсорного диммера et0802193e

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

Мощность подключаемого оборудования и схема его подключения.
Исполнение, соответствующее типу проводки.
Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
Возможность дистанционного управления (пульт или смартфон).
Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Доработка типовых устройств

Многих не устраивает, что сенсорная зона на панели довольно маленькая, и для фиксации сигнала необходимо сделать касание в указанном месте. Приведем пример, как можно увеличить площадь косвенного контакта поверхности.

Увеличение зоны чувствительности сенсора

Следует взять провод и аккуратно припаять его к месту, где подается сигнал с датчика на сенсорной плате (для этого необходимо изучить принципиальную схему устройства). Подключенный провод укладывается по периметру корпуса. В результате такая рамка позволит без усиления уровня сигнала приводить к срабатыванию датчика при касании лицевой панели.

Следует заметить, что такое усовершенствование аннулирует гарантийные обязательства производителя.

Сенсорный выключатель своими руками

Тем, кто любит работать паяльником, можем порекомендовать несколько схем сенсорных коммутаторов, которые будет несложно собрать своими руками. Начнем с простой схемы на полевом транзисторе, именно такой принцип был заложен в первых сенсорных устройствах.

Сенсорный выключатель на полевом транзисторе

Обозначения:

Сопротивления: R1 — 10..15 кОм (необходимо подбирать под срабатывание сенсора), R2 – 3…5 MOм.
Конденсаторы: С1 – 1000 пФ (подавляет ложное срабатывание), С2 – 33,0 мкФ х 50 вольт, С3 – 470 мкФ х 50 В.
Транзистор VT1 – КП 501A.
Реле К1, может использоваться любой тип, у которого ток срабатывания не превышает 150,0 мА.

Питание схемы осуществляется от источника с напряжением 12…24 В.

Теперь рассмотрим вариант на базе асинхронного RS-триггера NE555. Схема устройства приведена ниже.

Сенсорный выключатель на микросхеме NE555

Обозначения:

Резисторы: R1 – 1.0 МОм, R2 – 1.0 MOм, R3 – 1,0 кОм.
Конденсаторы: С1 и С2 – 15 нФ, С3 – 10 нФ, С4 – 0,1 мкФ, С5 – 100,0 мкФ х 25 В.
Диоды: D1-D2 – 1N4001, D3 – типовой индикаторный светодиод.
Микросхема — NE555,
Реле такое же, как и в предыдущей электросхеме.

Приведенная схема в настройке не нуждается.

Завершая тему о самодельных сенсорных устройствах, следует упомянуть о системе Ардунио (Ardunio). На этой платформе можно собрать коммутирующее устройство, которое легко интегрировать в «Умный дом». Помимо этого такое устройство легко настроить на самостоятельную работу, в соответствии с заданной программой.

Компактный сенсорный датчик к системе Ардунио

Помимо этого, система позволяет создать несколько профилей под определенные задачи. Правда, для этого потребуются навыки программирования. Получить более подробную информацию о платформе Ардунио можно на нашем сайте.

Заметим, что в приведенных схемах для питания управляющей цепи требуется источник питания с напряжением 12-24 В. Для этой цели лучше всего использовать импульсные блоки питания. В качестве таковых отлично подходит электронный баланс светодиодных и энергосберегающих ламп. Подробную информацию по этой теме, также можно найти на нашем сайте.

Кратко о безопасности

При подключении сенсорного управления источниками освещения следует придерживаться тех же ном и правил, что предписываются для механических выключателей. То есть, перед началом работы необходимо обесточить линию, где будет производиться монтаж. Далее, придерживаемся следующих норм:

Выключатели должны быть включены в сеть таким образом, чтобы производилась коммутация фазы, а не нуля.
Если в сети питания используется заземляющий провод, он должен быть подключен к соответствующему контакту.
Если для монтажа используется многожильный провод, то его концы необходимо опрессовать или залудить. В противном случае возможно нарушение контакта, что приведет к нагреву соединения.
Нельзя использовать сенсорный выключатель с явными признаками нарушения целостности конструкции.
Нагрузка должна соответствовать параметрам коммутатора.

автоматизация Smart Home / Комфортный дом и бытовая техника / iXBT Live

Умный сенсорный выключатель Girer — УЗНАТЬ ЦЕНУ

Прямоугольная версия выключателя Girer — УЗНАТЬ ЦЕНУ

Содержание

Внешний вид
Внутренности
Монтаж
ПО
Видеообзор
Вывод

Внешний вид

Внутри находится сам выключатель, инструкция по эксплуатации и конденсатор.

В инструкцию я очень рекомендую заглянуть, для понимания всех схем подключения и прочих возможностях нашего выключателя.

В отдельном кульке находится конденсатор, который будет «эмулировать» нулевую линию для нашего умного выключателя. В целом, если вы дома не используете LED лампы, в чем я очень сомневаюсь, то работать будет и без этого конденсатора.

Сам выключатель бывает как с одной, так и с тремя сенсорными клавишами, а также, черного или белого цвета. Передняя панель пластиковая, чем-то напоминает акрил. Сенсорные кнопки обладают подсветкой, когда свет горит кнопка подсвечивается красным светом, когда свет выключен – синим светом.

Дополнительный плюс в том, что нет необходимости менять подрозетник на квадратный, как в случае работы с выключателями от Xiaomi. На задней части колодка с винтами, для подключения проводки.

Если рядом с выключателем установлены другие, или группа розеток, то перед покупкой проверьте «встанет» ли этот выключатель. Так как размеры корпуса у него немного больше, чем у стандартных. 86 миллиметров. Толщина составляет 9,5 миллиметров, глубина в подрозетнике 25,5 миллиметров.

Внутренности

Аккуратно отщелкиваем верхнюю часть выключатели и откладываем ее в сторону. Все равно для монтажа ее пришлось бы снимать.

Далее аккуратно вытаскиваем внутренности нашего выключателя.

Выкручиваем 3 винта и достаем «силовой модуль» реле и контактной группой.

На каждый канал установлено релеGOLDEN GH-1A-12L с током 10А.Не знаю, почему писали про 500W в инструкции, реле позволяет коммутировать до 2,2 кВт.

Обратная сторона платы.

Мозги устройства опознать сложно, так как вся информация на чипах тщательно затерта.

Монтаж

Всегда работы с электричеством проводите без его присутствия. Не забывайте выключить автомат этой группы освещения или центральный автомат в квартире. Проверяем какой светильник из двух/трех подключен ближе всего к выключателю. Именно туда нам предстоит установить конденсатор. Если светильник 1, то этот шаг пропускаем.

Демонтируем старый выключатель, не забывая схему подключения проводки.

Теперь необходимо снять ближний светильник, и в параллель двух проводов закрепить конденсатор из комплекта. В моем случае я просто сажаю его на клемник, рядом с проводкой от светильника.

Подключаем фазу на L, провод от ближнего светильника, там, где установлен конденсатор, на L1, остатки на L2 и L3, соответственно.

Закрепляем выключатель в подрозетники идущими в комплекте винтами, я, правда, закрепил их выкрученными из прошлого выключателя. Экономия должна быть экономной =)

Проверяем работу, предварительно включив автомат.

ПО

По умолчанию выключатель сразу переход в режим сопряжения. Но если этого не произошло, зажимаем на 5-7 секунд любую сенсорную кнопку, пока она не начнет моргать.
Открываем приложение Smart Life или Tuya Smart, нажимаем плюсик для добавления нового устройства. В открывшемся окне выбираем любой девайс с поддержкой Wifi. Указываем свою WiFi сеть и пароль к ней. Спустя 30-40 секунд произойдет добавление нового устройство в экосистему умного дома. Сразу рекомендую переименовать девайс.

В основном меню сразу видно статус выключателей, и так же можно ими управлять. Удобно, что по бокам вынесены две кнопки одновременного включения или выключения светильников.

Тут же можно задать таймер обратного отсчета для каждой линии светильников. Интересная функция, для детской. Говоришь ребенку, у тебя 15 минут, и все 15 минут прошло свет потух =). По сути изменяет состояние устройства на противоположное, было выключено — станет включено, и наоборот.

Дополнительно для каждой линии можно создавать свой таймер включения или выключения, может вполне пригодится для имитации присутствия дома, или для создания различных автоматизаций по времени.

В настройках можно создать аж целую ассоциацию, для мультиконтроля. Причем для каждой клавиши выключателя можно добавить сработку другого прибора. Как пример включили свет в ванной и сразу, с помощью умного реле, включилась вытяжка.

Кроме этого, можно создать группу устройств, как светильников, так и реле и прочих девайсов, и управлять ими одновременно. После создания появится отдельное, виртуальное устройство для управления. Быстро включать или выключать светильники или группу светильников можно прямо из меню приложения Smart Life.

В умных сценариях можно заставить включаться/выключаться наши светильники не только по сработке любого из датчиков, но и, например, при наступлении темноты, или спустя несколько минут, включать освещение. Данные про восход/заход солнца программа берет относительно нашего местоположения.

Получается вот такой пример автоматизации.

В роутере определяются как на базе чипа esp8266.

Видеообзор

Вывод

Действительно сделать любой светильник умным, повесить на него различные сценарии или банальное управление со смартфона стало намного проще. Большим плюсом является возможность подключению выключателя к проводке без нулевой линии. Да и внешний вид мне в целом нравиться. Покупкой доволен, могу рекомендовать.

Инструкция подключения сенсорного выключателя Vhome

Привет всем.
Сегодня будет совсем маленький обзорчик на сенсорные выключатели от фирмы NoName.
Кому лень идти под кат, скажу сразу, выключатели вроде бы и красивые, и необычные, но в тоже время не совсем удобные, так как на выключатель приходится обращать внимание, да ещё и целится (если у вас двойной выключатель). В общем под катом будет только разборка и внешний вид =)

И так, начну с доставки.
Посылка прилетела ЕМСкой примерно за две недели.

Выключатели пришли вместе с спецсигналом из предыдущего обзора. Фоток коробки у меня не осталось, но скажу что все было упаковано в прочный картон + внутри все проложено вспененной транспортировочной пленкой.
При транспортировке ничего не пострадало.

Продавец отправил мне два вида выключателя.
Один основной (подключается к электрической сети)
Второй беспроводной, то есть дублирующий.
C тем что подключается к электрической сети в комплекте шла инструкция на английском + два шурупа.
С беспроводным, два кусочка двустороннего скотча.

Простите за дальнейшее качество фото. =)

Из коробки на лицевой части выключателях нанесена защитная пленка, её желательно снимать после установки выключателя на свое место.

Лицевая часть выполнена из гладкого каленого стекла.
Также продается отдельно от внутренностей, если со временем вам надоест белый цвет, вы можете легко заменить его на другой.
У данного продавца в наличии три цвета (золотой, черный и белый)

Если честно, я даже не знал, что продавец положит выключатель, если бы знал, то взял бы черный, он более подходит мне в ванную комнату, белый оставлю для зала.

Чтобы установить выключатель нам потребутся выполнить всего 4 действия.
1 Открыть выключатель.
2 Подключить проводку.
3 Закрепить в посадочном месте.
4 Защелкнуть крышку.
Готово

Выключатель подключается к сети аналогично нашим привычным выключателям.
L — Входной
L1, L2 — Выводной на лампочки

У меня возникла небольшая проблема во время эксперементов с выключателем.
Я от электрики далек, но возможно мыслю правильно.
Я тестировал выключатель сначала на одной светодиодной лампочке.
Так вот, когда я запитался от одного канала, все работало прекрасно, но вот когда я начал щёлкать второй канал, который остался пустой, у меня начинала тускло гореть лампочка которая была в тот момент в положении ВЫКЛ. Вопрос к электрикам: Почему?
Возможно ли это, потому что я пустил ноль в разрыв вместо фазы?

Внутренности

Внутренности беспроводного

Немного внешнего вида.

А теперь внимательно посмотрите на выключатели и на свою комнату. И подумайте, стоит их вешать или нет.
Если у вас до сих пор поклеены бабушкины обои и у вас скрипучий пол =) то данные выключатели никак не украсят всю эту картину.

Ещё хочу отдельно рассказать про безпроводной выключатель, который можно использовать как дублирующий (проходной), так и как пуьт ДУ.
Данный выключатель из коробки идет как дублирующий, но его можно перепрограммировать.
Например вы хотите одним касанием на левую клавишу включать два канала, а на правую выключать. И так можно запрограммировать в любом удобном для вас порядке.
Для этого надо зажать одну из кнопок основного выключателя (до сигнала)
После сигнала вам надо нажать на пульте кнопку которую вам необходимо запрограммировать.
Только надо знать после какого сигнала вам надо программировать.
1 сигнал — включение и выключение
2 сигнала — только включение
3 сигнала — только выключение
4 сигнала — полный сброс.

Могу подвести небольшой итог.
Чем они могут понравиться?
Дизайн, «сенсорность», легкая замена лицевой части на другую.

Чем они могут не понравиться?
«Сенсорность»

Почему я отнес сенсорное управление к двум пунктам?
Да потому что одним может это понравится, но они умолчат про то, что не очень то и удобно каждый раз метиться в этот сантиметровый кругляшок.
Вот например есть один человек который после моей демонстрации данного выключателя написал мне вот такую смс

В итоге =)

В общем, покупать или нет, решать только Вам.
В России ценник от 1500р.
Ценник на лицевую часть от 500р
Приятных покупок.

Принцип работы смотрите ниже

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как установить интеллектуальный выключатель света

Это понятно, если вы хотите управлять своими существующими потолочными светильниками с помощью Alexa или Google Assistant, но не заинтересованы в замене каждой лампочки на интеллектуальную лампочку. К счастью, вместо этого вы можете интегрировать свои светильники для интеллектуального управления, установив интеллектуальный выключатель света. Вы можете найти интеллектуальные коммутаторы в Интернете и в обычных магазинах, таких как Best Buy, Home Depot, Target и Walmart.

Содержание

Как установить интеллектуальный выключатель света
Советы по установке интеллектуального выключателя освещения

Сложность

Тяжелая

Продолжительность

45 минут

Что вам нужно

Крестообразная отвертка
Плоская отвертка
Интеллектуальный выключатель света
Кусачки
Соединители проводов
Фонарь или фонарь на батарейках
Изолента

И не беспокойтесь — для установки интеллектуального выключателя света не обязательно звонить электрику. На наш взгляд, вы можете сделать это самостоятельно, если вы относительно сговорчивы. В зависимости от электроснабжения вашего дома, процесс установки интеллектуального выключателя света может быть немного сложным, но большинство людей с навыками самоделки могут взять на себя эту задачу. Если вы готовы заняться проектом на выходных, вам стоит ознакомиться с этим практическим руководством, которое максимально упростит установку вашего нового интеллектуального выключателя света.

Как установить интеллектуальный выключатель света

Шаг 1: Изучите существующую настройку настенного выключателя.

Прежде чем купить интеллектуальный выключатель света, вам необходимо выяснить, какой тип выключателя вам нужен. Если на настенной панели есть только один выключатель, вам нужен одноклавишный. Если у него есть два выключателя (может быть, один выключатель для света и один для потолочного вентилятора), вам понадобится двухклавишный интеллектуальный выключатель света. Если у него три переключателя, вам понадобится трехклавишный переключатель.

Шаг 2: Запустите процесс, чтобы узнать, какой у вас тип проводки.

Отключите питание на блоке предохранителей, чтобы избежать риска поражения электрическим током или поражения электрическим током. Если вы не уверены, к какой электрической цепи относятся ваши фонари, неплохо было бы взять вольтметр (если у вас его еще нет). Если у вас есть бесконтактный тестер напряжения, вам не придется возиться с выводами и проводами.

Шаг 3: Откройте существующий коммутатор, на который вы хотите установить интеллектуальный коммутатор.

Чтобы открыть выключатель, отвинтите винты на настенной пластине (обычно они расположены сверху и снизу пластины). Используйте нож для масла или плоскую отвертку, чтобы оторвать пластину от стены, так как она может застрять на месте (часто из-за краски). Затем отвинтите винты на самом выключателе света и осторожно потяните выключатель вперед.

Шаг 4: Проверьте схему подключения.

Для большинства интеллектуальных выключателей света требуется заземляющий провод, входной провод, выходной провод и нейтральный провод. В большинстве домов есть вход, выход и заземляющий провод, но есть дома, построенные до 19 века.У 80-х нет нулевого провода. Как правило, нейтральный провод представляет собой белый провод (или группу белых проводов). Если у вас нет нейтрального провода, вы все равно можете установить множество интеллектуальных выключателей света, но вам нужно будет приобрести интеллектуальный выключатель определенного типа, для которого не требуется нейтральный провод. Например, интеллектуальный диммерный переключатель освещения Lutron P-PKG1W-WH-R будет работать без нейтрального провода, но для него требуется собственный мост.

Эрика Раус/Digital Trends

Шаг 5: Выберите умный выключатель света.

После того, как вы ознакомитесь со своей проводкой, выберите интеллектуальный выключатель света, который подходит для вашей ситуации. С двухклавишными выключателями вы можете столкнуться с контактными проводами и другими уникальными ситуациями. Таким образом, дальнейшие инструкции предполагают использование одноклавишного интеллектуального выключателя света с нейтральным проводом, такого как интеллектуальный выключатель света Wemo.

Эрика Раус/Digital Trends

Шаг 6: Снимите старый выключатель света.

Еще раз убедитесь, что питание на автомате отключено. Полностью отсоедините старый выключатель света, отсоединив каждый провод по одному. Обратите внимание на то, какой провод какой, когда вы отсоединяете их, чтобы избежать путаницы позже. Если они не помечены, возьмите несколько разных цветов изоленты и пометьте их по ходу дела.

Шаг 7: Подсоедините провода интеллектуального выключателя света к проводам внутри стены.

Подсоедините входной провод к входному проводу, выходной провод к выходному проводу, заземляющий провод к заземляющему проводу и нейтральный провод к нейтральному проводу. Закрепите соединения проводными соединителями и убедитесь, что в коробке нет незакрепленных или оголенных проводов. (Имейте в виду, что заземляющий провод может быть оголенным проводом.) В зависимости от вашей проводки вам может понадобиться использовать инструмент для зачистки проводов, чтобы правильно подготовить провода для вашего нового переключателя.

Шаг 8: Проверьте только что подключенные провода, включив питание.

Если переключатель работает, можно переходить к следующему шагу. Если ваш переключатель не включается, вам необходимо перепроверить ваши соединения.

Шаг 9: Отключите питание на блоке выключателя и убедитесь, что интеллектуальный выключатель освещения закреплен.

Снова отключите питание в распределительной коробке, а затем организуйте и поместите проводные соединения в настенную коробку. Имейте в виду, что он может быть тугим, поэтому может быть сложно провести все провода в коробку. Хотя может возникнуть соблазн засунуть их внутрь, мы предлагаем замедлиться и аккуратно положить их в коробку. Это поможет предотвратить ослабление соединений и возгорание. Иногда можно связать проводку изолентой.

Шаг 10: Привинтите интеллектуальный выключатель света на место.

Включите питание блока выключателя и убедитесь, что все соединения стабильны. Если все соединения выполнены, защелкните настенную пластину и начните настройку приложения.

Шаг 11: Подключите интеллектуальный выключатель света к конкретной сети.

Для этого сначала необходимо загрузить приложение Smart Light и подключиться к сети Wi-Fi. Как только это будет сделано, назовите переключатель по своему усмотрению и присоедините его к Alexa или Google Home, чтобы вы могли использовать функцию голосового управления.

Советы по установке интеллектуального выключателя освещения

Перед настройкой интеллектуального выключателя освещения прочтите все руководство по эксплуатации, чтобы убедиться, что вы понимаете его подключение и функции. Конструкции различаются, поэтому не беспокойтесь, если они сильно отличаются от традиционных выключателей.
Не думайте автоматически, что установка во всех ваших комнатах будет одинаковой. Проводка может варьироваться от комнаты к комнате.
Если у вас возникли проблемы с подключением коммутатора к его приложению, убедитесь, что он подключен к сети 2,4 ГГц. Если это не сработает, вы можете сбросить переключатель, нажав и удерживая кнопку включения в течение примерно 10–15 секунд.
Если вам необходимо установить двух- или трехклавишный интеллектуальный выключатель света или установить интеллектуальный выключатель света без нулевого провода, рекомендуем обратиться к инструкции по эксплуатации.

Лучшие умные выключатели и диммеры 2023

Best Picks

Интеллектуальные системы управления освещением

обеспечивают удобство, безопасность, роскошь и изысканность.

Майкл Браун

Исполнительный редактор TechHive 23 января 2023 г.

Изображение: Роб Шульц / IDG

Нет более элегантного умного решения для освещения, чем умные выключатели и диммеры, встроенные в стены. Конечно, вы можете вкрутить умные лампочки в свои светильники или воткнуть пару ламп в умные штепсельные вилки и на этом закончить, но если рассматриваемый светильник управляется тупым выключателем, вы никогда не сможете управлять этим умным устройством. лампа, если переключатель находится в выключенном положении.

Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно — после установки интеллектуальный выключатель света позволяет включать и выключать свет по расписанию с помощью приложения для смартфона, и — при установке аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).

Вот наш лучший выбор интеллектуальных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них.

Обновлено 23 января 2023 г., чтобы добавить ссылку на наш обзор Wemo Smart Dimmer with Thread.

Лучший умный диммер — Lutron Diva Smart Dimmer (и его экосистема Caséta)

Pros

Часть надежной экосистемы умного дома Lutron Caséta
Широкая совместимость с другими интеллектуальными продуктами и системами
Не зависит от нулевого провода

Минусы

У вас должен быть подключен смарт-концентратор Caséta от Lutron к вашей домашней сети
Неуверенная позиция Лутрона в отношении Материи

Экосистема Lutron Caséta, частью которой является Diva Smart Dimmer, гораздо менее открыта, чем три другие большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee, и мы еще не узнали, что именно планы Lutron в отношении нового стандарта умного дома Matter (хотя Lutron является членом Альянса стандартов подключения, который определил Matter). Но, по большому счету, мы не считаем, что это причина избегать интеллектуальных осветительных приборов Lutron. Caséta настолько включает сторонние продукты для умного дома — Amazon Alexa, Apple HomeKit, Google Assistant, IFTTT, Samsung SmartThings и даже динамики Sonos — что нет особых причин для беспокойства о том, что покупатели окажутся на отключенном острове. Diva Smart Dimmer сам по себе является отличным продуктом, и мы настоятельно рекомендуем его.

Прочитайте наш полный Обзор умного диммера Lutron Diva

Лучший интеллектуальный диммер по бюджетной цене — Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Pros

Бесконечно настраиваемые параметры обнаружения движения
Конструкция проводки упрощает установку
Привлекательный эстетичный дизайн

Минусы

Требуется нулевой провод
Приложение Kasa нуждается в модернизации
Диапазон обнаружения движения немного слаб

Интеллектуальный диммер Wi-Fi Kasa от TP-Link, активируемый движением, дает вам полный контроль над тем, как работают его функции обнаружения движения и света. Зачем тянуться к выключателю, если он может включать свет, когда вы приближаетесь? И диммер TP-Link имеет удивительно низкую цену — на момент нашего обзора он продавался за 30 долларов (на 10 долларов меньше, чем его прейскурантная цена в 40 долларов). Его удивительно легко установить, но для него требуется нейтральный провод, который не будет работать для некоторых домовладельцев.

Прочитайте наш полный Смарт-диммер Kasa Wi-Fi, активируемый движением (модель ES20M) обзор

Лучший интеллектуальный переключатель/диммер Wi-Fi — GE Cync Dimmer + Motion Smart Switch

Pros

Датчик движения отлично работает
Очень легко настроить
Может управлять интеллектуальными лампочками Cync, даже если они не подключены к коммутатору
Доступен в версии, не требующей нейтрального провода

Минусы

Уродливый промышленный дизайн
Настройки обнаружения движения не всегда интуитивно понятны
Дороговато для этой категории

Это не самый красивый диммер на рынке, но диммер Cync + переключатель датчика движения от GE Lighting, безусловно, обладает всеми функциями. И если у вас есть интеллектуальные лампочки Cync от GE Lighting, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда в комнате кто-то есть, а датчик внешней освещенности предотвратит это, если дневного света достаточно и дополнительный свет не нужен. Теперь также доступна 3-проводная версия этого продукта, для которой не требуется нейтральный провод 9.0003

Прочитайте наш полный Обзор GE Cync Dimmer + Motion Smart Switch

Лучший умный выключатель/диммер Zigbee — Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Pros

Технология SimpleWire эффективно упрощает установку
Тонкий профиль может помочь некоторым пользователям с управлением пространством в электрической коробке

Плавная установка и отсутствие проблем в работе

Минусы

Требуется нулевой провод
Руководство пользователя Broadsheet заставит ваши глаза остекленеть более
Зависит от стороннего концентратора умного дома с радио Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола для интеллектуального освещения — и это, безусловно, неплохо, если у вас есть концентратор SmartThings, Amazon Echo со встроенным концентратором для умного дома и т. п. — позвольте нам порекомендовать Jasco Enbrighten Zigbee In-Wall Smart Dimmer. Он не только имеет узкую конструкцию, которую несложно вставить обратно в коробку при установке, но и обладает достаточным встроенным интеллектом, чтобы отличить линейный провод от нагрузочного провода, поэтому вам не нужно беспокоиться о том, чтобы их перепутать. если вы делаете работу для себя. Этот интеллектуальный диммер также доступен по цене

Прочитайте наш полный Jasco Enbrighten Zigbee In-Wall Smart Dimmer обзор

Лучший умный выключатель/диммер Z-Wave — Leviton Decora Z-Wave Plus (модель DZ6HD)

Pros

Leviton обеспечивает лучшую в своем классе надежность
Технология Z-Wave широко поддерживается как профессиональными концентраторами для умного дома, так и самодельными
Z-Wave — это зрелая и надежная технология самовосстанавливающейся ячеистой сети 9. 0008

Минусы

Требуется Z-Wave-совместимый концентратор умного дома
Требуется нулевой провод
По состоянию на октябрь 2022 г. не было объявлено ни о каких мостах Z-Wave-to-Matter

Составление этой сводки новостей выявило дыру в нашем редакционном освещении. У меня были переключатели и диммеры Decora Smart Z-Wave от Leviton (наряду с переключателями Z-Wave других марок), установленные в умном доме, который я построил в 2007 году, но мы никогда официально не проверяли их. Тем не менее, элементы управления освещением Z-Wave от Leviton — одни из моих любимых; так что пока у TechHive нет официально рассмотрел продукт Leviton, у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его. Тем не менее, если Matter удастся стать стандартом умного дома де-факто, вам понадобится мост Z-Wave-to-Matter, а ни один из них еще не анонсирован.

Самый сложный интеллектуальный переключатель/диммер — Brilliant Control

Pros

Сенсорный экран и встроенная камера обеспечивают невероятную гибкость
Алекса на борту; плюс отличные сторонние интеграции, включая Ring и Apple HomeKit
Впечатляющее качество сборки

Минусы

Чертовски сложно настроить правильно (по крайней мере у меня дома)
Очень дорого: 399 долларов за панель с одним переключателем, 449 долларов за панель с 2 переключателями, 499 долларов за панель с 3 переключателями

Brilliant была одной из первых компаний, интегрировавших сенсорную панель с интеллектуальным переключателем, и у этого интеллектуального диммера в рукаве есть несколько очень крутых трюков, начиная от возможности потоковой передачи видео с камеры дверного звонка и заканчивая управлением мультирумом Sonos. аудио система. Совсем недавно Brilliant объявила о совместимости с домашними системами безопасности Resideo Lynx и Vista, что позволяет пользователям этих систем включать и выключать свою систему безопасности с устройства Brilliant или из мобильного приложения Brilliant.

Прочитайте наш полный Обзор Brilliant Control

Лучший многофункциональный смарт-выключатель/диммер — Leviton Decora Smart Voice Dimmer с Amazon Alexa (модель DWVAA)

Pros

Alexa без следов, оголенного шнура питания или настенной бородавки
Концентратор умного дома не требуется
Множество возможностей для управления освещением и интеграции с другими устройствами умного дома

Минусы

Зависит от Wi-Fi, поэтому диапазон может быть проблемой
Работает только в сетях 2,4 ГГц
Не поддерживает режим шепота Alexa
Тонкий динамик, который не может быть сопряжен с динамиком Bluetooth

Нет поддержки HomeKit или Google Assistant

Сколько функций можно втиснуть в одноклавишный выключатель света? Leviton втиснул Wi-Fi-радио, диммер и целый смарт-динамик, совместимый с Amazon Alexa, в свой Wi-Fi-диммер Decora Smart Voice с Alexa. Да, Ecobee проделал аналогичный трюк ранее, но с выключателем, а не с диммером. У Левитона также есть более глубокий каталог другие компоненты Wi-Fi — переключатели, диммеры, контроллеры потолочных вентиляторов, многокнопочные контроллеры и многое другое. Пользователи Apple HomeKit и Google Home должны искать в другом месте.

Прочитайте наш полный Умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA) обзор

Вам нужно будет принять множество решений, прежде чем выбрать, какие умные выключатели установить в вашем доме, и на ваш выбор будет влиять все, начиная от типа проводки в ваших стенах к тому, какой вариант системы умного дома у вас есть сейчас или вы планируете установить позже. Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет решить.

Требование к нейтральному проводу : Подавляющее большинство интеллектуальных выключателей и диммеров требуют наличия нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание к свету, которым нужно управлять) и провода заземления — в электрощите внутри стены. У умных переключателей есть радиоприемники, которые должны быть постоянно запитаны, и нейтральный провод обычно обеспечивает этот ток. Хотя во всех домах есть нейтральные провода, во многих старых домах нейтральный провод отсутствует в каждой коробке. Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный переключатель, у нас есть инструкция, которая поможет вам в этом разобраться. если вы , не имеет нейтрального провода, интеллектуальный диммер Lutron Caséta и диммер GE Cync (версия с 3 проводами) являются одними из немногих, которым требуется , а не .

Большинство интеллектуальных выключателей зависят от наличия нейтрального провода для подачи энергии на их радиоприемники, но во многих домах, построенных до 1980-х годов, не в каждой коробке есть нейтральный провод. GE Cync и Lutron Caséta — одни из немногих интеллектуальных коммутаторов, которые не зависят от нейтрального провода.

Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному выключателю, вам необходимо заменить его однополюсным интеллектуальным выключателем. Если эту нагрузку контролируют более одного выключателя — например, переключатели на противоположных сторонах комнаты — тогда вам необходимо заменить его многополюсным интеллектуальным выключателем. Обычно это означает, что вы будете и необходимо купить сопутствующий переключатель или переключатели для другого конца цепи. Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.

Протокол управления : вы, несомненно, захотите управлять своим интеллектуальным освещением с помощью смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых через интеллектуальный динамик, например Amazon Echo или дом Google. Но для этого приобретаемый вами интеллектуальный коммутатор должен каким-то образом подключаться к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными колонками).

Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, в то время как другим требуется мост к вашему маршрутизатору. Если вы инвестировали в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему — вам нужно убедиться, что приобретаемый вами умный коммутатор совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.

Bluetooth Этот тип интеллектуального переключателя управляется напрямую с помощью приложения на вашем смартфоне или планшете. Интеллектуальное освещение Bluetooth просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы выполнить сопряжение с ним. С другой стороны, авторизованные пользователи и должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с заранее запрограммированным расписанием). Другое серьезное ограничение Bluetooth-переключателей заключается в том, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно используют один из других беспроводных протоколов, описанных здесь.

Lutron Clear Connect Это собственный протокол беспроводной связи, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены умного дома». Clear Connect работает независимо от вашей сети Wi-Fi, но для его использования вы должны подключить Lutron Smart Bridge к маршрутизатору. Вы можете управлять устройствами Lutron Caséta через приложение Lutron, используя голосовые команды для интеллектуальных динамиков, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, также могут включать в себя продукты для умного дома Lutron.

Wi-Fi Это относительно недавняя тенденция в области интеллектуальных коммутаторов, вероятно, потому, что Wi-Fi не всегда был лучшим средством подключения дома к сети. Однако маршрутизаторы Mesh Wi-Fi прошли долгий путь, чтобы решить эту проблему. Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью умных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).

Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензируемом радиочастотном диапазоне от 800 до 900 МГц (в частности, 908,42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики открытия дверей/окон, интеллектуальные замки, детекторы утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор для умного дома, например Samsung SmartThings, который будет выступать в качестве моста к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и других.

Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиочастотном диапазоне 2,4 ГГц (так же, как однодиапазонный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть встроен как в устройства с питанием от батареи, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то простое, например, Amazon Echo Plus со встроенным радио Zigbee, или это может быть концентратор Samsung SmartThings, который имеет встроенные радиомодули Zigbee и Z-Wave.

Как вы можете видеть на этом рисунке, для установки Aurora на выключатель не нужно снимать защитную пластину, она работает только с тумблером.

Мост Philips Hue от Signify — еще одно решение, но, как правило, оно ограничивается поддержкой умных ламп Philips Hue и аксессуаров. Zigbee широко поддерживается производителями интеллектуальных диммеров, включая Jasco, Sinopé и Sengled. Lutron также производит оригинальное устройство Zigbee для умных лампочек Philips Hue — Lutron Aurora, — которое присоединяется к старомодному тумблерному выключателю и не только предотвращает выключение переключателя (мгновенно делает умную лампочку Philips Hue немой), но и беспроводное управление всеми лампочками концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для затемнения и увеличения яркости этих ламп, а также для их включения или выключения.

Механизм переключения : Поскольку большинство людей управляют интеллектуальными выключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в своих стенах. Но вы захотите рассмотреть тип механизма, который использует интеллектуальный переключатель, хотя бы для того, чтобы его эстетика соответствовала остальной части вашего дома. Это наиболее распространенные типы, с которыми вы столкнетесь.

Относительно немногие производители производят интеллектуальные переключатели, которые выглядят как старомодные тумблеры такого типа.

Клавиша (также известная как «лопатка») Этот тип переключателя имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда нажимается другая). Эти современно выглядящие выключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, подаваемая по радиоканалу, отменяет любое физическое состояние, в котором находится переключатель, интеллектуальные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено». Интеллектуальный диммер может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
Тумблер Тумблер работает при перемещении рычага вверх и вниз (перемещение рычага вверх включает управляемый свет, а нажатие вниз выключает его). Эти типы выключателей, как правило, выглядят более старомодно, чем кулисные выключатели, но вы можете найти их умные версии, если хотите что-то похожее на другие выключатели, которые есть у вас на стене. Как и умные кулисные переключатели, они, как правило, не полностью меняют внешний вид при включении или выключении.
Touch Высококачественные интеллектуальные выключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, как правило, изготовленные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть нескольких цветов. Сенсорная чувствительность может быть такой же простой, как прикосновение, чтобы включить переключатель, и повторное прикосновение, чтобы выключить его, или они могут быть столь же сложными, как отображение пользовательского интерфейса, который поддерживает проведение пальцев для вызова различных сцен освещения или элементов управления. Излишне говорить, что такие умные выключатели и диммеры стоят значительно дороже, чем простые пластиковые устройства.

Сенсорная панель Brilliant позволяет вам видеть и разговаривать с человеком у вашей двери, когда посетитель активирует дверной видеозвонок.

Соединения проводки : Интеллектуальные выключатели и диммеры, как правило, больше, чем их тупые аналоги, поэтому вам следует подумать, как новый выключатель поместится в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных коммутаторов рядом друг с другом в одной коробке. Помните, что вам придется иметь дело как минимум с четырьмя проводами — линией, нагрузкой, нейтралью и землей, а также с дорожным проводом, если вы имеете дело с многополюсной цепью. Может быть сложно засунуть все эти провода и новый переключатель обратно в коробку. Это наиболее распространенные типы электрических соединений, с которыми вы столкнетесь в интеллектуальных коммутаторах.

Удары в спину Это отверстия в задней части переключателя, в которые вы будете проталкивать («втыкать») соответствующие сплошные медные провода, выходящие из стены.
Пигтейлы Некоторые переключатели имеют короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепите к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель находится глубоко, может возникнуть проблема с упаковкой дополнительных проводов и гаек для проводов в коробку достаточно плотно, чтобы переключатель устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
Клеммы С этим типом выключателя вы наматываете провода, выходящие из стены, на плоские винты по бокам выключателя, а затем затягиваете винты. Этот метод представляет собой меньшую проблему, когда дело доходит до вставки проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы зачищенный провод не соприкасался с зачищенными проводами. подключен к соседним переключателям в коробке.

Пигтейлы и гайки для проводов — это один из распространенных способов подключения интеллектуального переключателя к существующей проводке в стене.

Автор: Майкл Браун, исполнительный редактор

Майкл является ведущим редактором TechHive с более чем 30-летним опытом работы в технологической отрасли, уделяя особое внимание умному дому, домашнему аудио и домашнему кинотеатру. В 2007 году он построил свой собственный умный дом и использовал его в качестве реальной испытательной лаборатории для обзоров продуктов. После переезда на Тихоокеанский Северо-Запад он теперь превращает свой новый дом, викторианское бунгало 1890 года, в современный умный дом.

Пошаговое руководство по установке интеллектуального выключателя света

Советы по установке интеллектуального выключателя света

на самом деле не нужно заменять все ваши лампочки умными лампочками. Вместо этого вы можете просто установить интеллектуальный выключатель света для управления существующими светильниками. В то время как ваше первое желание может заключаться в том, чтобы это сделал электрик, установка интеллектуального выключателя света не слишком сложна, и вы вполне сможете сделать это самостоятельно, если выполните следующие простые шаги:

Проверьте, какой тип настенного выключателя у вас есть, и проверьте проводку
Выберите нужный интеллектуальный переключатель
Удалить старый переключатель
Подсоедините провода нового интеллектуального переключателя к проводам в стене
Тщательно проверьте их
Подключите их к домашней сети Wi-Fi.

Звучит сложно? Не волнуйтесь — мы обеспечим вас этим пошаговым руководством.

Как правильно установить интеллектуальный выключатель света

Шаг 1. Изучите настройку интеллектуального выключателя

Чтобы преобразовать существующий выключатель света в интеллектуальный выключатель, сначала необходимо определить, какой у вас набор, потому что тип интеллектуального выключателя, который вы покупаете, требует быть совместимым. Если у вас есть один переключатель, вам нужно купить «одноклавишную» установку. Для двух выключателей нужен двухклавишный, а для трех выключателей нужен трехклавишный.

Шаг 2: Узнайте, какой тип проводки у вас есть

Чтобы проверить проводку, вам сначала нужно отключить питание через блок предохранителей, так как вы определенно не хотите рисковать получить удар электрическим током пока ковырялся там. Затем убедитесь, что у вас есть бесконтактный тестер напряжения. Примечание. Если вы заменяете более одного существующего прибора, не думайте, что все они подключены одинаково. Очень часто в каждой комнате устанавливаются разные выключатели в зависимости от того, кто их установил и когда. Поэтому эти действия нужно будет повторить в каждой комнате.

Шаг 3: Найдите существующий коммутатор, куда вы хотите установить интеллектуальный коммутатор

Это довольно просто — все, что вам нужно сделать, это отвинтить настенную пластину и приподнять ее со стены. Если он застрял, это, вероятно, просто потому, что краска высохла и прилипла к стене. Подойдет плоская отвертка или даже нож для масла.

Шаг 4. Проверьте входной, выходной и нейтральный провода

Убедитесь, что существующий коммутатор имеет четыре основных типа проводки, необходимых для установки коммутатора. Должен быть «входной» провод, «выходной» провод, «земляной» провод и «нейтральный» провод, который обычно белого цвета. Если вам не хватает нейтрального провода (что возможно, если вы живете в старом доме), вам нужно купить особый тип интеллектуального выключателя света, для которого не требуется нейтральный провод. Если вас это смущает, не волнуйтесь. Ваше новое устройство должно поставляться с подробной схемой подключения интеллектуального переключателя, к которой вы можете обратиться.

Шаг 5: Подключите провод вашего интеллектуального выключателя света к проводу от вашей стены

Затем просто снимите старый выключатель, как только вы отсоедините провода, и начните установку интеллектуального выключателя света. Это довольно просто, просто подключите провод «вход» к проводу «вход», провод «выход» к проводу «выход» и так далее. Используйте инструмент для зачистки проводов, чтобы подготовить провода к новому выключателю, и используйте соединители проводов, чтобы убедиться, что у вас нет оголенных или ослабленных проводов.

Шаг 6. Включите питание и проверьте провод

В этот момент вы можете снова включить питание на блоке выключателя, чтобы протестировать новый выключатель. Если он включится, все готово, но если нет…

Шаг 7. Отключите питание в распределительной коробке

Если новый интеллектуальный выключатель не включается, вернитесь к выключателя и выключите питание, прежде чем вы начнете возиться с проводами. Вы хотите убедиться, что все они надежно закреплены, так как если интеллектуальный выключатель света не работает, скорее всего, один из проводов отсоединен. Один совет — настенная коробка может быть тесной, но не запихивайте внутрь все провода. Убедитесь, что они аккуратно размещены, так как они могут легко потеряться, если они не организованы должным образом.

Шаг 8: Прикрутите интеллектуальный выключатель света

После того, как все провода на месте и установка интеллектуального выключателя света прошла без заминок, вы можете защелкнуть пластину выключателя света на стене или привинтить ее, в зависимости от модели. Вы почти закончили!

Шаг 9. Подключите Smart Switch к Интернету

Самое сложное позади! Теперь все, что вам нужно сделать, чтобы получить максимальную отдачу от вашей новой настройки интеллектуального освещения, — это завершить установку выключателя света Wi-Fi. Это должно быть довольно легко. Купленный вами смарт-переключатель должен иметь приложение, которое вы можете загрузить на любое устройство, которое вы решите использовать. После того, как вы загрузили приложение, подключить его к Wi-Fi должно быть довольно просто.

Шаг 10. Удаленное управление интеллектуальным выключателем с помощью приложения

На этом этапе вам необходимо подключить интеллектуальный выключатель света к любому используемому вами интеллектуальному концентратору, чтобы им можно было управлять с помощью Google Home или Alexa. На этом этапе вы можете в полной мере воспользоваться всеми функциями вашего интеллектуального коммутатора!

Назад к новостям

Используйте стрелки влево/вправо для навигации по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

Smart Touch Light Switch — Розетка 86 — 2 группы — Умный дом

Характеристики

Без замены проводки

В отличие от аналогичных продуктов на рынке, наш интеллектуальный выключатель света Yoswit является единственным продуктом на рынке, который может работать как с (2-проводным), так и без нейтрального провода (3-проводным), что означает, что он не требует перемонтажа или косметического ремонта.

Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и удобен. Просто замените свой традиционный настенный выключатель на наш Smart Light Switch, и ваш умный дом готов.

Самая высокая совместимость

Обладая самой высокой совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким ваттом до 3 Вт при 2-проводной проводке.

Выключатель с временной задержкой и обратным отсчетом

Выключатель с временной задержкой представляет собой удобный способ экономии энергии и денег в местах, где освещение обычно требуется в течение ограниченного или известного времени, например, в кладовых, на лестницах, в ванных комнатах и кладовых.

Кроме того, свет выключится только после того, как вы покинете территорию, если вы боитесь темноты ночью.

Два режима работы

Два режима управления доступны для нашего продукта. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете использовать его не только в качестве выключателя света для включения или выключения, но также вы можете использовать его в качестве выключателя дверного замка для управления открытием или закрытием электрической защелки.

Блокировка переключателя

Надежно блокирует переключатель во включенном или выключенном состоянии, чтобы предотвратить его случайное включение дома, в офисе или в общественном месте. Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.

Индивидуальный светодиодный индикатор

Каждый из наших интеллектуальных выключателей освещения Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или загорался только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.

Состояние включения по умолчанию

При восстановлении питания переключатель может по умолчанию перейти в состояние Вкл/Выкл в соответствии с вашими настройками.

Демонстрация реального продукта

Сравнение

Нет концентратора/маршрутизатора
Без повторной проводки
Без настройки
Нет сопряжения
2-проводная совместимость
3-проводная совместимость
Совместимость со светодиодами (2-проводная)
Два режима работы
1–4 группы
Доступный тип гнезда
Технология

Интеллектуальный коммутатор Yoswit

Без концентратора/маршрутизатора:
Без повторной проводки:
Нет установки:
Нет сопряжения:
2-проводная совместимость:
3-проводная совместимость:
(2-проводная): 3 Вт или выше
Два режима работы:
Доступный тип групп: от 1 до 4 групп
Доступный тип гнезда: 55/86/118/120
Технология: Bluetooth

Шнайдер

(ULTI Ezinstall3)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет установки:
Нет сопряжения:
2-проводная совместимость: не поддерживает светодиод
3-проводная совместимость: не поддерживает светодиод
(2-проводная): не поддерживает светодиод
Два режима работы:
Доступный тип группы: 1/2 группы
Доступный тип гнезда: 55 / 86
Технология: RF

Легран

(Arteor/Adorne/Radiant)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет установки:
Нет сопряжения:
2-проводная совместимость: не поддерживает светодиод
3-проводная совместимость:
(2-проводная): не поддерживает светодиод
Два режима работы:
Доступный тип групп: 1 / 2 / 3 группы
Доступный тип гнезда: 55 / 86 / 120
Технология: Wi-Fi/Zigbee/RF

Левитон

(Декора)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет установки:
Нет сопряжения:
2-проводная совместимость:
3-проводная совместимость:
(2-проводная): не поддерживает светодиод
Два режима работы:
Доступный тип группы: 1 группа
Доступный тип гнезда: 120
Технология: Wi-Fi / Bluetooth / ZWAVE

ЛУТРОН

(Caseta)

Нет концентратора/маршрутизатора:
Без повторной проводки:
Нет установки:
Нет сопряжения:
2-проводная совместимость:
3-проводная совместимость:
(2-проводная): не поддерживает светодиод
Два режима работы:
Доступный тип группы: 1/2 группы
Доступный тип гнезда: 120
Технология: Wi-Fi/Zigbee/RF

Поддержка Android

Мы поддерживаем версии Android 4. 3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, которая была выпущена только в августе 2013 года. Название продукта Интеллектуальный сенсорный выключатель Yoswit Модель ИО815т Редакция В1 Соответствие CE, FCC, RoHS Производитель Дизайн Yoswit в Гонконге. Собран в Китае.

Размеры
Размер изделия

Размеры

Размер изделия

Механический
Поверхностные материалы	V0 огнестойкий ПК+АБС
Тип гнезда	Розетка 86
Условия хранения	от -20°C до 60°C
Операционная среда	В помещении
Диапазон рабочих температур	от -10°C до 40°C
Пылевлагозащита (IP)	20
Диапазон рабочей влажности	0-90% относительной влажности, без конденсации

Электрика
Входное напряжение	AC100-240В
Частота	Автоматическое определение частоты 50/60 Гц при включении питания
Ток резистивной нагрузки	Макс. 6А (сумма всех групп)
Ток индуктивной нагрузки	Макс. 2А (сумма всех групп)
Минимальная мощность нагрузки	5 Вт (*только для 2-проводной [без нейтрального провода] установки)
Питание в режиме ожидания
Варианты подключения	Сведения о проводке доступны на странице установки

Bluetooth
Совместимость продуктов	Продукты Bluetooth Smart Ready
Частота	2,4 ГГц
Мощность радиопередачи	0~5 дБм
Диапазон Bluetooth	Открытая площадка: >50 м; в помещении: 3-20 м
Версия Bluetooth	Bluetooth 4. 2

Упаковка
Вес	188 г
Что в коробке

Руководство по установке

ВНИМАНИЕ!

Отключение питания

Во избежание сильного удара или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой. Только лицензированные электрики должны выполнять установку.

Базовая установка

1

2

Для снижения риска поражения электрическим током устройство должно быть правильно заземлено в соответствии с местными нормами и правилами. Неподсоединение заземляющего провода приведет к небезопасной установке, которая может привести к травмам.

4

6

Установка — стабилизатор мощности светодиодов (дополнительно)

1

Установка завершена.

Загрузите приложение Yoswit на свое интеллектуальное устройство и наслаждайтесь им прямо сейчас!

Yoswit автоматически обнаружит коммутатор и добавит его в список устройств.

Сенсорный переключатель ZigBee Smart Light 2-позиционный многофункциональный нейтральный провод Optio — MOES

Перейти к информации о продукте

1 / из 9

Элегантный и простой в установке

Я очень доволен системой, я купил версию zigbee, нейтральный кабель не нужен. Вам нужно только иметь некоторые знания об электричестве, однако то, как оно было спроектировано в электронном виде, не соответствует старым правилам, тогда просто следуйте инструкциям, и переключатель сделает свою работу.
Я получил MOES zigbee, так как планирую обновить свои домашние коммутаторы до коммутаторов MOES, и подключение будет простым.
Очень доволен поддержкой, так как я связался с ними, чтобы задать несколько вопросов, и получил ответ очень быстро.

Repetidor

Comprei umas 30 peças de um interruptor com neutro opcional zigbee, e ao instalar verifico que eles não sao repetidores de sinal, como a maioria dos interruptores zigbee.
O Que adianta ter interruptores pela casa toda se não se comunicam, deixando muito a desejar nesta questão.
Установите большой дом, разверните большие концентраторы, или усилитель или синус Zigbee???
Sem comentarios..muito Lastimável isso..

Включение и выключение звука кнопок.

Звук кнопки включения и выключения: Пожалуйста, сделайте видео процесса настройки

Умный переключатель

Я купил один переключатель, так как в этом магазине есть негативные отзывы об этом переключателе. Я должен сказать, что люди, которые писали эти оживления, не знают, о чем говорят. Я купил zigbee-версию этого переключателя, подключил его к электрической коробке, и переключатель работал из коробки. У меня есть дешевая светодиодная лампа, но, как сказал производитель, конденсатор не нужен. Мерцания нет, переключатель работает сразу. Я использую домашний помощник для своей автоматизации и запускаю на нем сеть zigbee. Чтобы связать его с zigbee2mqtt, вам просто нужно перевести коммутатор в режим сопряжения, и через несколько секунд он подключится к сети zigbee.
Переключатель очень чувствителен к легким прикосновениям, и его очень легко включать/выключать.
Я куплю еще таких, потому что считаю эти переключатели лучшими из тех, что я когда-либо пробовал.

не работает с Alexa Echo ZigBee

переключатели не работают с Alexa Echo ZigBee, его обнаружено, что электрическая вилка не светится — ее нельзя использовать для включения / выключения,
вы все равно должны использовать приложение для этого, не как другие zigbee
вам еще нужно купить номер ZigBee HUB здесь

Как повторно подключить интеллектуальный выключатель света, который потерял связь

Если у вас есть интеллектуальный выключатель света, который не работает, существует несколько причин, по которым он может потерять соединение. Почти во всех случаях эту проблему легко решить.

Мы рассмотрим некоторые распространенные причины, по которым происходит отключение, и покажем вам, как заставить этот переключатель снова работать.

Что вызывает отключение интеллектуального коммутатора?

Для правильной работы интеллектуальных коммутаторов

требуется беспроводное подключение к Интернету. Когда это соединение прерывается, коммутатор может перестать реагировать на голосовые команды или команды приложения. Вы также можете заметить, что светодиод на переключателе становится красным или мигает.

Чтобы коммутатор работал правильно, сначала необходимо устранить причину его отключения. Хорошая новость заключается в том, что существует всего несколько причин, по которым происходит отключение. Вот некоторые из наиболее распространенных.

Модернизированное интернет-оборудование

Одной из наиболее частых причин, по которой переключатели перестают работать, является несовместимость Wi-Fi. Многие новые маршрутизаторы по умолчанию используют сигнал 5 ГГц, что означает, что некоторые старые коммутаторы 2,4 ГГц не будут подключаться после обновления маршрутизатора.

В этом случае необходимо либо отключить 5 ГГц, либо заменить старые коммутаторы 2,4 ГГц. Точно так же, если вы переместили свой маршрутизатор, коммутатор теперь может быть вне зоны действия.

Отключение электроэнергии

Если ваш коммутатор перестал работать после недавнего шторма или других отключений электроэнергии, вероятно, причина в этом. Не только перебои в подаче электроэнергии могут повлиять на компоненты умного дома, но и скачки напряжения могут повредить ваш маршрутизатор. Когда это произойдет, вам придется починить маршрутизатор, прежде чем вы сможете сбросить настройки коммутатора.

Перебои в работе Интернета

Это еще одна распространенная причина, по которой интеллектуальные коммутаторы становятся темпераментными. Когда вы обнаружите, что ваш коммутатор находится в автономном режиме, вы должны убедиться, что ваше интернет-соединение все еще работает. Хотя это кажется здравым смыслом, вы будете удивлены, сколько раз из-за нестабильного интернет-соединения переключатель отказывается работать.

Изменение пароля беспроводной сети

Если вы недавно изменили пароль маршрутизатора, вам потребуется обновить учетные данные Wi-Fi коммутатора, чтобы повторно подключить его к домашней сети.

Сброс старых паролей является важной частью безопасной сети, но иногда изменение пароля Wi-Fi может нанести ущерб продуктам для умного дома. Прежде чем изменить пароль Wi-Fi, обязательно оцените количество устройств, которые вам придется повторно подключить при внесении изменений.

Связанный: Лучшие пароли, которые вы никогда не должны использовать: Ваш в списке?

Неисправность внутреннего оборудования

Если вы приобрели недорогие выключатели света у некоторых дисконтных розничных продавцов, есть вероятность, что эти выключатели неисправны внутри. Иногда низкие цены на эти устройства отражают некачественное производство.

Если вы планируете модернизировать свой дом с помощью интеллектуального освещения, всегда лучше приобретать продукты от надежного производителя с полной гарантией, особенно когда речь идет об электротехнических изделиях, которые подключаются к проводке вашего дома.

Последние обновления прошивки

Иногда обновление прошивки интеллектуального коммутатора приводит к потере устройством доступа к вашей сети Wi-Fi. Когда это произойдет, быстрый сброс должен снова заставить переключатель работать.

Должен ли я заменить переключатель?

В большинстве случаев вам не придется заменять неисправный интеллектуальный коммутатор. Однако, если на вашем переключателе видны видимые повреждения, такие как следы ожогов, или вы чувствуете запах горящего пластика рядом с устройством, переключатель, вероятно, нуждается в замене. Если выключатель отключает электрические выключатели, его также следует заменить.

При наличии любого из этих признаков лучше сразу обратиться к электрику, так как в вашем доме тоже могут быть проблемы с проводкой. Но если нет, обычно можно обойтись простым сбросом.

Связанный: Как установить интеллектуальный выключатель света

Как повторно подключить интеллектуальный выключатель света

Повторное подключение интеллектуального коммутатора обычно состоит из трех шагов:

Переведите интеллектуальный коммутатор в режим обнаружения.
Подключите мобильное устройство к интеллектуальному коммутатору.
Подключите интеллектуальный коммутатор к беспроводному Интернету через мобильное устройство.

Также следует отметить, что в некоторых случаях сброс Wi-Fi переключателя может привести к потере автоматики. Прежде чем приступить к процедуре сброса, обязательно запишите их на потом.

В этом руководстве мы также включили процедуры сброса для некоторых наиболее распространенных интеллектуальных коммутаторов. Хотя этот список не является исчерпывающим, ваш коммутатор может иметь аналогичную процедуру сброса. Для получения полной информации вы всегда должны обращаться к документации, поставляемой с вашей моделью.

В этом примере мы используем коммутатор Kasa Smart от TP-Link. Чтобы перевести этот переключатель в режим обнаружения, вам нужно включить переключатель, а затем удерживать кнопку, пока светодиод не начнет мигать.

Для переключателей, таких как Lutron Caseta, быстро нажмите кнопку включения три раза. При третьем касании удерживайте кнопку, пока диммеры не начнут циклически переключаться. Этот цикл указывает на то, что коммутатор готов к повторному подключению.

Для переключателей Insignia удерживайте кнопку сброса. Через 10 секунд переключатель должен щелкнуть. Продолжайте удерживать кнопку сброса еще пять секунд, и вы должны услышать второй щелчок. Второй щелчок активирует режим обнаружения. Как только вы услышите это, вы можете отпустить кнопку.

Если у вас есть переключатель Belkin Wemo, сначала нажмите кнопку на одну секунду и отпустите. Затем нажмите и удерживайте кнопку в течение пяти секунд. Через пять секунд отпустите кнопку. Ваш переключатель WeMo должен быстро мигать оранжевым, показывая, что теперь он готов к повторному подключению.

Наконец, интеллектуальные переключатели Feit требуют немного больше усилий для сброса. Во-первых, вам нужно снять настенную панель. Как только вы снимите пластину, внутри вы найдете ползунок воздушного зазора. Вытяните ползунок воздушного зазора, затем удерживайте кнопку на переключателе в течение 20 секунд.

Примечание: Снятие настенной пластины для вашего интеллектуального выключателя обнажает высоковольтную проводку вашего дома. Прикосновение к проводам под напряжением может привести к серьезной травме. Если вам неудобно находиться рядом с проводкой под напряжением, проконсультируйтесь с сертифицированным электриком, прежде чем пытаться сбросить этот переключатель.

Некоторые производители также позволяют выполнять сброс интеллектуального коммутатора из приложения, не нажимая никаких физических кнопок. Обратитесь к документации вашего коммутатора, чтобы узнать, возможно ли это с вашей конкретной моделью.

Используйте приложение для повторного подключения к Wi-Fi

5 изображений

После перехода коммутатора в режим обнаружения откройте сопутствующее приложение на мобильном устройстве. Использование приложения позволит вам выбрать свою модель и начать процесс сопряжения.

Приложение должно запросить подключение к вашему Wi-Fi. Введите свои учетные данные, и коммутатор должен повторно подключиться. После завершения этого процесса проверьте переключатель, включив и выключив его несколько раз.

Скачать : Kasa Smart для iOS | Андроид (бесплатно)

Наслаждайтесь повторно подключенным интеллектуальным коммутатором

При правильной работе интеллектуальные выключатели освещения обеспечивают удобство и голосовое управление освещением вашего дома. К сожалению, устройства зависят от беспроводной сети. Это означает, что большинство коммутаторов склонны к случайному отключению. Однако существует всего несколько причин, по которым происходит отключение, и большинство из них несерьезны.

Несмотря на то, что сбои в работе интеллектуальных коммутаторов могут доставить массу хлопот, это руководство поможет восстановить их работоспособность. Хотя поначалу это может показаться сложной задачей, повторное подключение интеллектуального коммутатора относительно просто и обычно занимает всего несколько минут.

схема и ремонт, почему сам включается

Устройство сенсорного выключателя

Как работает прибор

Схема подключения

Ремонт сенсорного выключателя

Сенсорный выключатель света срабатывает сам

Рекомендации по выбору

Сенсорные выключатели | Все о ремонте

виды, устройство, принцип работы и подключение

Особенности конструкции и принцип работы

Система классификации

С пультом управления

С таймером

Оптико-акустические выключатели

Что такое диммеры

Устройства для монтажа светодиодной подсветки

Преимущества

Как не ошибиться с выбором

Фирмы-производители сенсорных выключателей

Тонкости подключения

Как сделать сенсорный датчик своими руками

Сенсорный выключатель света своими руками (схемы подключения)

Конструкция и принцип работы

Сфера применения

Дополнительные функциональные возможности

Достоинства емкостных коммутаторов

Подключение

Выбор сенсорного выключателя света

Доработка типовых устройств

Сенсорный выключатель своими руками

Кратко о безопасности

автоматизация Smart Home / Комфортный дом и бытовая техника / iXBT Live

Содержание

Внешний вид

Внутренности

Монтаж

ПО

Видеообзор

Вывод

Инструкция подключения сенсорного выключателя Vhome

Как установить интеллектуальный выключатель света

Сложность

Продолжительность

Что вам нужно

Как установить интеллектуальный выключатель света

Советы по установке интеллектуального выключателя освещения

Рекомендации редакции

Лучшие умные выключатели и диммеры 2023

Лучший умный диммер — Lutron Diva Smart Dimmer (и его экосистема Caséta)

Лучший интеллектуальный диммер по бюджетной цене — Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Лучший интеллектуальный переключатель/диммер Wi-Fi — GE Cync Dimmer + Motion Smart Switch

Лучший умный выключатель/диммер Zigbee — Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Лучший умный выключатель/диммер Z-Wave — Leviton Decora Z-Wave Plus (модель DZ6HD)

Самый сложный интеллектуальный переключатель/диммер — Brilliant Control

Лучший многофункциональный смарт-выключатель/диммер — Leviton Decora Smart Voice Dimmer с Amazon Alexa (модель DWVAA)

Автор: Майкл Браун, исполнительный редактор

Пошаговое руководство по установке интеллектуального выключателя света

Smart Touch Light Switch — Розетка 86 — 2 группы — Умный дом

Характеристики

Без замены проводки

Самая высокая совместимость

Выключатель с временной задержкой и обратным отсчетом

Два режима работы

Блокировка переключателя

Индивидуальный светодиодный индикатор

Состояние включения по умолчанию

Демонстрация реального продукта

Сравнение

Интеллектуальный коммутатор Yoswit

Шнайдер

Легран

Левитон

ЛУТРОН

Поддержка Android

Руководство по установке

ВНИМАНИЕ!

Отключение питания

Базовая установка

1

2
