Переключатели электрические.Виды и устройство.Работа.Применение

Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.

Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.

Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.

Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.

Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.

Виды и конструктивные особенности

Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.

Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

• Угловые.
• Нажимные.
• Поворотные.

Угловые переключатели типа тумблера изготавливаются по двум схемам:

• С врубными контактами (рисунок «а»).
• Коромыслового типа (рисунок «б»).

Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.

Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).

По схеме подключения тумблерные переключатели с врубными контактами делятся на:

• Однополюсные (рисунок «а»).
• Однополюсные сдвоенные (рисунок «б»).
• Двухполюсные на две позиции (рисунок «в, г»).

Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).

Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.

Микротумблеры

Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.

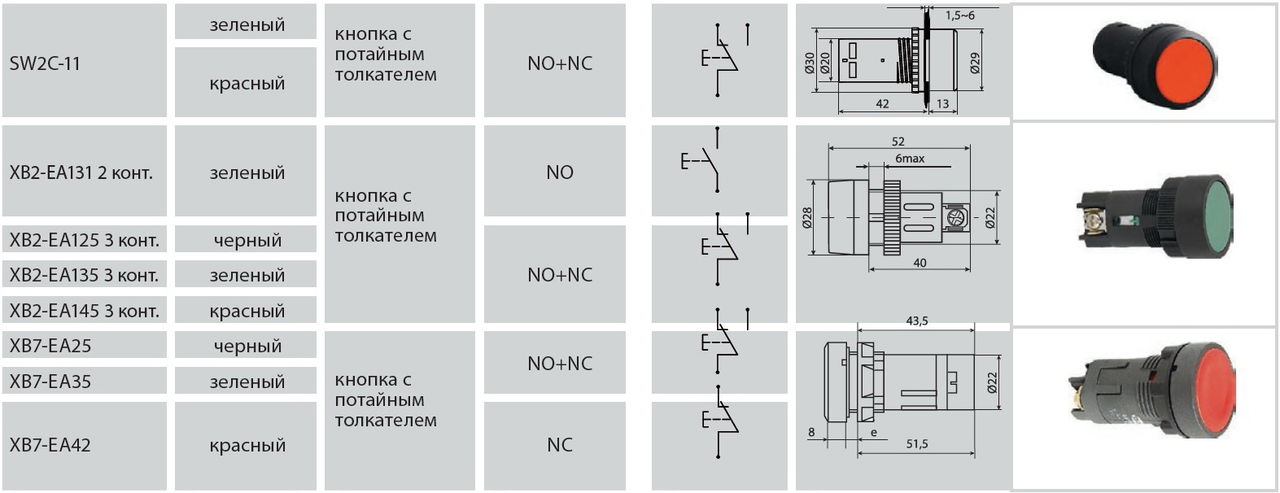

Нажимные переключатели электрические



Переключатели электрические в виде кнопок классифицируются по типу управления:

• Обычные. Цепь разомкнута или замкнута только при нажатом положении.
• Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
• Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.

Схемы подключения обычных и залипающих кнопок делят на:

• Однополюсные включения (рисунок «а»).
• Выключения (рисунок «б»).
• Включения-выключения (рисунок «в»).
• Двухполюсные включения (рисунок «г»).

Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.

Поворотные переключатели

Галетные переключатели электрические

Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.

Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).

Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.

В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.

Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.

Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.

Схема перекрестного переключателя освещения

Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.

Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.

Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.

Похожие темы:

• Концевые выключатели. Виды и устройство. Работа и применение
• Кнопки управления. Виды и устройство. Обозначения и применение
• Разъединители. Устройство и принцип действия. Особенности применения
• Проходные выключатели и перекрестные. Схема расключения
• Электрические выключатели. Виды и особенности. Применение
• Как выбрать выключатель. Разновидности и особенности
• Выключатель нагрузки. Виды и применение. Устройство и работа

Что такое переключатель (свитчер) в радиоэлектронике

Обновлена: 24 Ноября 2022 1215 0

Поделиться с друзьями

Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. Основные элементы свитчера: контактная пара и замыкающе-размыкающий механизм. Контакты выполняют плоскоконическими, плоскосферическими, цилиндрическими, по принципу работы они бывают прижимными и притирающимися. Для их изготовления используют платину, серебро, золото, вольфрам, латунь, бронзу. Производители предлагают целый перечень этих устройств, различающихся по конструкции и областям применения. На электронных схемах обозначение переключателя зависит от количества полюсов, позиций, порядка срабатывания контактов. Подробно все моменты отражены в ГОСТе 2.755-87 (СТ СЭВ 5720-86). Содержание статьи Что такое переключатель электронного типа Тумблеры (перекидные переключатели) Галетные (роторные) переключатели Клавишные (рокерные, кулисные) переключатели DIP-переключатели Что такое переключатель электронного типа Электронные переключатели изготавливаются на основе микросхем различных типов с транзисторами и другими электронными компонентами. Обычно для управления электронными устройствами используется одна кнопка, нажатием на которую аппарат включают и выключают. Реже предусматривают две кнопки – для положений «Включено» и «Выключено». Часто электронное переключающее устройство находится в составе контроллера управления, который предназначен для руководства различными функциями аппаратуры. Электромеханические переключатели: виды и основные характеристики Электромеханические переключатели – это целое семейство устройств, различающихся по конструкции и областям применения. Тумблеры (перекидные переключатели) Перейти в каталог тумблеров Это старейший вид переключателей, в большом объеме производимых на отечественных предприятиях. Основными преимуществами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы, входящей в схему перекидного переключателя. Благодаря этим свойствам механизм работает четко и безотказно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch. Галетные (роторные) переключатели Перейти в каталог галетных переключателей Эти свитчеры, состоящие из галеты с контактной группой и роторной оси, выпускаются с разным количеством позиций, галет, различной длиной корпуса. Такие изделия применяют в системах автоматики, в измерительных приборах (они позволяют переключать диапазоны измерений), электрических цепях управления. Заслуженной популярностью пользуется продукция российских компаний, благодаря высокой технологичности, качеству сборки, герметичности корпусов, большому рабочему ресурсу. Клавишные (рокерные, кулисные) переключатели Эта разновидность свитчеров с активатором в виде клавиши. Они востребованы во многих областях: от большегрузной автомобильной и другой техники до бытовых приборов и компьютеров. Такие переключатели выпускаются в обширном диапазоне рабочих напряжений, допустимого тока, размеров, числа контактных групп, что позволяет подобрать оптимальную продукцию для аппаратуры разной мощности и количества коммутируемых цепей. Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду методом пайки или соединяется клеммами. Клавишные переключатели могут монтироваться раздельно или формировать управляющую панель. Большинство таких свитчеров имеют торцевую подсветку светодиодными или неоновыми лампами. Они изготавливаются с различными степенями защиты от наружных условий: от изделий, предназначенных для эксплуатации в закрытых помещениях, до герметичных переключателей, способных работать даже под струями воды. DIP-переключатели DIP-переключатели зачастую используются в современной промышленной электронике, а также в компьютерах и бытовой технике. Они выполняются в монолитном ДИП-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL – это название типа корпуса, который был сконструирован для электронных компонентов. Его особенность – прямоугольная форма и наличие двух рядов выводов, размещаемых на длинных сторонах. Такая конструкция позволяет увеличить плотность монтажа, по сравнению с круглыми корпусами. Для изготовления ДИП-корпуса используется пластик PDIP или керамика CDIP. Устройства могут соединяться с платой напрямую или через промежуточную схему, в состав которой входят резисторы, декодирующие и запоминающие элементы. Второй вариант реализуют при необходимости преобразования сигнала в более высокий или низкий. Сегодня переключающие ДИП-устройства всё реже встречаются в бытовой электронике из-за внедрения более компактных радиодеталей. Однако они по-прежнему широко применяются для комплектации промышленного оборудования. Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса требуемый контакт совмещается с цифрой, указанной на корпусе, и происходит замыкание контакта. DIP-свитчеры могут выполняться в разных размерах и иметь крупные колеса для прокрутки или маленькие колесики, для вращения которых необходима отвертка. Для тестирования исправности переключателя, а также надежности присоединения проводников к его контактам используют мультиметры. Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Различные типы электрических и световых выключателей

Магнитный выключатель в корпусе MLP.

Изображение предоставлено: MagneLink, Inc.

Электрические выключатели представляют собой электромеханические устройства, которые используются в электрических цепях для управления питанием, определения выхода систем за пределы их рабочих диапазонов, сигналов контроллеров о местонахождении элементов машин и заготовок, обеспечения средств ручного управления функциями машин и процессов, управления освещением , и так далее. Электрические выключатели бывают разных стилей и приводятся в действие вручную, ногой или посредством обнаружения давления, уровня или объектов. Переключатели могут быть простыми двухпозиционными или иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Выключатели могут быть разных форм и размеров, например, тумблеры или кнопки, и могут быть окрашены в различные цвета.

Типы электрических выключателей

Существует множество различных типов электрических выключателей. Функция переключателя определяется количеством полюсов и ходов переключателя. «Полюса» — это отдельные цепи, которыми управляет переключатель (например, «3-полюсный» переключатель имеет три цепи, управляемые одним и тем же ходом). «Переходы» — это уникальные положения или настройки переключателя (например, «двойной переключатель» может работать в двух разных положениях, таких как вкл./выкл., высокий/низкий и т. д.). Комбинация количества полюсов и направлений дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двухпозиционного» переключателя является неявной. Типы переключателей обычно обозначаются аббревиатурой для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».

Простейший тип выключателя — это однополюсное однопозиционное (SPST) устройство, функционирующее как двухпозиционный выключатель. Двухполюсные переключатели на два направления (DPDT) обычно используются в качестве внутренних цепей с изменением полярности. Выключатели до четырех полюсов и трех направлений являются обычным явлением, а некоторые имеют разрывы.

Ножные переключатели

Ножные переключатели

— это электромеханические устройства, используемые для управления питанием в электрической цепи нажатием ноги. Они часто используются на станках, где оператору нужны руки для стабилизации заготовки. Ключевые характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Ножные переключатели находят применение во многих прессах, где нельзя использовать ручное управление для запуска цикла. Они также широко используются в больничном оборудовании и офисных машинах.

Сигнализаторы уровня

Датчики уровня

— это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых веществ. Они монтируются в баках, бункерах или бункерах и могут передавать данные в систему управления.

В некоторых случаях их можно использовать для непосредственного приведения в действие устройства, например реле уровня, используемого в бытовых водоотливных насосах. Основные характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальные значения напряжения и тока, а также материалы, используемые для корпуса, штока и поплавка. Реле уровня широко используются в обрабатывающей промышленности для контроля уровня в резервуарах и бункерах. Они также используются в повседневных приложениях.

Типы переключателей: Концевой выключатель на панели управления.

Изображение предоставлено: история инженера/Shutterstock.com

Концевые выключатели

Концевые выключатели

представляют собой электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер. Они доступны в виде коммутаторов без оболочки или в прочных корпусах, предназначенных для жестких условий заводского цеха.

Ключевые характеристики включают тип привода, напряжение и номинальные токи. Различные типы приводов, от стержней до усов, гарантируют, что любой тип машины, компонента или заготовки может быть обнаружен концевым выключателем. Концевые выключатели используются во многих бытовых машинах, таких как стиральные машины. В своей усиленной форме они используются на многих типах производственных объектов, таких как сталелитейные заводы и бумажные фабрики.

Магнитные переключатели

Магнитные переключатели

, также известные как герконы, представляют собой тип электрического переключателя, в котором замыкающий механизм переключателя управляется наличием или отсутствием магнитного поля. В типичной конструкции контакты переключателя нормально разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются, чтобы замкнуть цепь, когда приложено магнитное поле или когда переключатель находится в непосредственной близости от магнита. поле от постоянного магнита или катушки реле под напряжением. Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон в рамках системы безопасности.

Мембранные переключатели

Мембранные переключатели

представляют собой электромеханические устройства на печатной плате, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Они часто разрабатываются специально для конкретного процесса. Ключевые характеристики включают тип сборки схемы, тип исполнительного механизма и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками. Мембранные переключатели распространены в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить затраты по сравнению с использованием дискретных переключателей.

Реле давления

Реле давления

— это электромеханические устройства, используемые для измерения давления жидкости и подачи выходных сигналов на контроллер. В качестве чувствительного средства они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал диафрагмы, подключение давления, минимальное и максимальное рабочее давление и максимальный ток переключения. Реле давления используются для поддержания давления в определенных пределах в системах смазки, где условия избыточного или пониженного давления могут привести к повреждению машины.

Цепные переключатели

Цепные выключатели

— это электромеханические устройства с ручным управлением, которые используются для включения и выключения цепи или переключения цепи на более высокие уровни мощности. Чаще всего они применяются в освещении, где они используются для переключения ламп. Тросовые выключатели используются в качестве устройств аварийной остановки.

Основные характеристики

включают функцию переключения, номинальное напряжение и ток, а также различные функции, характерные для приложений экстренной остановки, такие как обнаружение обрыва кабеля. Для ручного управления верхним освещением и вентиляторами можно использовать один тяговый переключатель. В качестве тросовых выключателей они используются для устройств аварийного останова, например, по длине движущегося ролика. Их иногда называют веревочными тягами или канатными тягами.

Кнопочные переключатели

Кнопочные переключатели

, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных цепей. Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные характеристики включают функцию переключения на одно или два направления, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм является обычным промышленным размером. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления. В зависимости от ожидаемых условий эксплуатации кнопочные выключатели могут быть оснащены защитными уплотняющими чехлами, которые предназначены для предотвращения попадания посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.

Типы выключателей света: Кулисные выключатели.

Изображение предоставлено: Nowwy Jirawat/Shutterstock.com

Кулисные переключатели

Клавишные переключатели

представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, приподнятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные характеристики включают функцию переключения на одно или два направления, тип монтажа, тип привода и размеры выреза в панели. Клавишные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисными машинами.

Поворотные переключатели

Поворотные переключатели

представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных упоров. Основные характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, монтируемых на панели. Поворотные переключатели используются для обеспечения визуальной проверки положения переключателя, что позволяет операторам с первого взгляда определить, находится ли цепь под напряжением или нет. Их еще называют переключателями.

Ползунковые переключатели

Ползунковые переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя выполнен в виде ползунка, который перемещается из положения в положение для управления состоянием цепи. Основные характеристики включают функцию переключения на одно или два направления, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, а экономия важна. Они обычно используются для кнопок включения-выключения или просто в качестве общего переключателя управления.

Дисковые/нажимные переключатели

Дисковые переключатели

, также называемые переключателями с нажимным колесом, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы маховичкового переключателя и основные характеристики включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели. Дисковые переключатели широко используются в авиационной промышленности для управления полетом, приборов и контроллеров. Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.

Тумблеры

Тумблеры

представляют собой электромеханические устройства с ручным управлением, используемые для переключения цепей. Операция тумблера приводится в действие рычагом, который нажимается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага дает быструю визуализацию состояния цепи. Ключевые характеристики включают функцию переключения на один или два направления, 1-осевую, 2-осевую или 3-осевую конфигурацию или, в некоторых случаях, всенаправленную или джойстиковую конфигурацию, а также тип привода.

Тумблеры

широко используются в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.

Настенные выключатели

Настенные выключатели

представляют собой электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением. Они также используются для управления потолочными вентиляторами и электрическими розетками. Ключевые характеристики включают функцию комбинированного устройства, тип привода и дополнительные функции переключателя, такие как управление диммером, управление скоростью вентилятора или переключение по таймеру.

Настенные выключатели

специально разработаны для работы от сетевого напряжения и помещаются в стандартные электрические коробки. Они являются стандартными элементами в жилом и коммерческом строительстве. Различные стили декоратора или дизайнера могут выделить эти выключатели среди промышленных выключателей, где эстетика не имеет большого значения.

Электрический выключатель — применение и промышленность

Электрические переключатели используются во множестве приложений в каждой отрасли, например, в аэрокосмической, автомобильной, химической, коммуникационной, морской, медицинской, военной, нефтехимической и транспортной, а также в коммерческом и жилом секторах. Повсеместно распространенная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического изделия. Вот некоторые типичные места, где можно найти переключатели:

• Управление доступом/выходом
• Самолет
• Амперметры
• Бытовая техника
• Тормозные системы
• Конвейеры
• Краны
• Двери
• Электропневматика
• Аварийная остановка
• Эскалаторы
• ОВКВ
• Гидравлика
• Зажигание/стартер
• Инструменты
• Станки
• Двигатели
• Пневматика
• Сосуды под давлением
• Управление технологическим процессом
• Блокировка безопасности
• Скрубберы
• Сепараторы
• Регулятор скорости
• Отстойники
• Танки
• Трансформаторы
• Клапаны
• Вольтметры

Как правило, конкретное приложение помогает определить, какой переключатель лучше всего подходит для данной работы. Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан до тех пор, пока не будет определено назначение.

Типы выключателей света

— рекомендации

Полюса, дальность и форм-фактор

Поскольку для разных приложений потребуются разные типы переключателей — как с точки зрения их форм-фактора, так и количества полюсов и направлений — важно знать, для чего нужен переключатель, прежде чем принимать решение о покупке.

Например, для простых типов выключателей света может потребоваться только один полюс и один ход, но они могут принимать разные формы: тяговая цепочка, кнопочный, кулисный, поворотный, ползунковый, тумблерный и знакомый настенный выключатель — все это распространено. Другим примером может быть реле уровня, используемое для определения того, приближается ли резервуар к своей емкости; этот тип переключателя имеет только один основной форм-фактор, но может иметь разные комбинации полюсов и направлений. Выбор переключателя должен производиться с учетом функций и целей всей системы.

Кроме того, имейте в виду, что разные форм-факторы будут иметь разные физические характеристики — электрический поворотный переключатель будет иметь максимальную номинальную мощность, о которой вы должны знать, а реле уровня — нет, а реле давления будет иметь номинальное давление, которое переключаться не будет.

Цена и качество

Цены на коммутаторы и качество сборки могут сильно различаться. Самые простые и дешевые коммутаторы могут стоить всего несколько долларов, а сложные системы могут стоить сотни за штуку. О качестве трудно судить, но сертификация по отраслевому стандарту гарантирует, что данный коммутатор соответствует определенным минимальным требованиям, установленным уважаемым агентством или правительством.

Между большинством новых, бывших в употреблении, восстановленных и восстановленных коммутаторов нет существенных различий. Новые переключатели будут дороже, но на них должна быть гарантия; бывшие в употреблении переключатели будут дешевле, но могут не иметь гарантии или иметь более низкую надежность. Этот компромисс необходимо тщательно взвесить, особенно для критически важных компонентов и приложений.

Имейте в виду, что эта категория относится к электрическим, а не к сетевым коммутаторам.

Электрические выключатели Важные атрибуты

Существует множество факторов, влияющих на выбор переключателя, некоторые из которых уже обсуждались. Здесь дается описание многих существенных характеристик. Эти атрибуты охватывают как области конструкции переключателя, так и электрические характеристики.

Конструкция переключателя

Конструкция переключателя имеет первостепенное значение. То, из чего он сделан и как он собран, будет определять, подходит ли переключатель для данного приложения.

Конфигурация цепи

Конфигурация цепи относится к количеству полюсов, положений и размыканий переключателя. Выключатели обычно имеют от одного до четырех полюсов и от одного до трех положений; у некоторых есть одиночные или двойные разрывы.

Покрытие контактов и клемм

Изготовленные из золота, никеля или серебра материалы покрытия контактов и клемм могут повлиять на чувствительность, надежность и стоимость переключателя. Покрытие выводов также может быть выполнено из олова или припоя.

Рейтинг

P и рейтинг корпуса NEMA

Степень защиты от проникновения (IP) и класс защиты корпуса Национальной ассоциации производителей электрооборудования (NEMA) являются официальными рекомендациями, которые показывают, какие условия окружающей среды способен выдержать корпус переключателя. Более строгие оценки больше подходят для менее щадящих рабочих областей.

Тип монтажа

Монтаж переключателя определяет, как его можно прикрепить к системе. Необходимо выбрать правильное совместимое крепление, чтобы обеспечить правильную посадку и функционирование.

Электрические характеристики

Как электромеханические устройства, электрические характеристики выключателя важны. Электрические характеристики переключателя определяют его способность надежно работать в приложенных электрических условиях.

Тип контакта

В переключателях используются два типа контактов: некоротко замыкающие («размыкание перед замыканием» или BBM) и короткозамыкающие («замыкание перед замыканием» или MBB). Некороткодействующие переключатели прерывают одну цепь переключения перед активацией другой; короткое замыкание переключателей очень временно активирует обе цепи. Это может повлиять на работу схемы, поэтому очень важно выбрать правильный.

Текущий рейтинг

Номинальный ток обычно измеряется в миллиамперах (мА) или амперах (Amps). Превышение этого рейтинга может привести к серьезным отказам и представлять опасность.

Диэлектрическая прочность

Каждый переключатель имеет поляризованные изоляционные материалы, называемые диэлектриками. Диэлектрическая прочность, измеряемая в вольтах (В), представляет собой наибольшее электрическое поле, которое он может выдержать до того, как его способность изолировать ухудшится.

Срок полезного использования

Этот атрибут обычно отражает количество операций переключения, на которое рассчитано устройство, то есть количество циклов, на которое рассчитан коммутатор в условиях окончания срока службы из-за механической усталости. Более высокий срок службы означает, что коммутатор рассчитан на большее количество рабочих циклов, прежде чем потребуется его замена.

Номинальная мощность

Обычно измеряется в вольт-амперах (ВА) или ваттах (Вт). Номинальная мощность — это максимальная мощность устройства, которую можно использовать во время работы. Превышение этого значения может привести к чрезмерному нагреву внутри устройства, что может привести к отказу переключателя, а также создать угрозу безопасности.

Номинальное напряжение

Номинальное напряжение, измеряемое в вольтах (В), представляет собой максимальный уровень напряжения, с которым коммутатор может безопасно работать. Превышение этого значения может привести к дуговому разряду переключателей, что приведет к коротким замыканиям, выходу из строя переключателя и потенциальным опасностям.

Электрические выключатели — сопутствующие товары

Датчики уровня

• и регуляторы уровня часто действуют как детекторы и приводы для реле уровня.
• Сетевые коммутаторы  связывают компьютеры, принтеры и другие устройства в сети или различных частях сети и не входят в эту категорию.
• Блоки переключателей представляют собой серию переключателей целых механизмов, управляемых включенным переключателем.
• Преобразователи  преобразуют одну форму энергии в другую, часто используются в качестве исполнительного механизма в реле давления.
• Радиочастотные переключатели и S Твердотельные переключатели основаны на использовании полупроводниковых устройств, таких как диоды, для блокирования потока электрического тока или радиочастотных сигналов.

Типы коммутаторов — дополнительные ресурсы

Ниже приведены некоторые дополнительные ресурсы и полезные ссылки, касающиеся электрических выключателей.

Общий

• Ассоциация обслуживания электрооборудования (EASA)
• Институт инженеров по электротехнике и электронике (IEEE)
• Национальная ассоциация подрядчиков по электротехнике (NECA)
• Национальная ассоциация производителей электрооборудования (NEMA)
• Поставщики коммутаторов на сайте Thomas Supplier Discovery
• Лаборатории андеррайтеров (UL)

Прочие электрические изделия

• Ведущие производители и поставщики трансформаторов в США и во всем мире
• Ведущие производители и поставщики реле в США и во всем мире
• Электрические опорные изоляторы
• Лучшие поставщики и производители автоматических выключателей в США и во всем мире
• Огнестойкие электрические шкафы
• Основные электрические разъемы
• Типы помех в электроснабжении
• Электрические двухслойные конденсаторы (суперконденсаторы)
• Как работают сердечники трансформатора
• Жизнь вне сети — альтернативные источники энергии
• Типы систем бесперебойного питания (ИБП)
• Что такое гидроэлектроэнергия? Взгляд на гидроэнергетический процесс
• Для чего используется конденсатор? Переменные типы/функции конденсаторов
• Основной электрический выключатель, определение, использование и применение
• Распределительные коробки
• Типы разъемов электропитания
• Общие типы трансформаторов
• Общие типы электрических разъемов
• Все о понижающих трансформаторах

Прочие «Типы» изделий

• Полное руководство по приводам (типы, характеристики, области применения и поставщики)
• Что такое втулка? Взгляд на этот тип подшипника скольжения (он же подшипник скольжения)
• Типы кодировщиков — Руководство по покупке ThomasNet
• Типы фильтров — Руководство для покупателей ThomasNet
• Типы элементов управления и контроллеров — Руководство по покупке ThomasNet
• Различные типы воздушных фильтров
• Типы катушек индуктивности и сердечников
• Аэрокосмический крепеж: типы и материалы
• Типы защелок
• Типы труб из нержавеющей стали
• Типы медицинской упаковки — Руководство для покупателей ThomasNet
• Типы контроллеров двигателей и приводов
• Типы ЧПУ
• Типы порошковых покрытий
• Типы фенолов и фенольных материалов — Руководство для покупателей ThomasNet
• Типы операций высечки
• Типы сверл с ЧПУ
• Типы мультиплексоров
• Типы кримперов — Руководство для покупателей ThomasNet
• Типы датчиков температуры

Больше от Electric & Power Generation

типов выключателей света | 22 Различные типы электрических выключателей

Электрические выключатели являются одним из важных компонентов типичной электрической системы. Выключатели — это электрические устройства, которые замыкают или размыкают, т. е. замыкают или размыкают цепь. Мы постоянно используем выключатели для управления освещением, вентиляторами и другими приборами в наших домах, офисах, магазинах и т. д. В этой статье мы сосредоточимся на выключателях света и рассмотрим различные типы выключателей света, которые обычно используются в цепи освещения.

Outline

Различные типы выключателей света

Выключатели света на стенах являются важными электрическими устройствами в наших домах. Мы постоянно используем выключатели для управления освещением. Переверните переключатель, чтобы включить свет, и переверните его в другую сторону, чтобы выключить свет. Они такие простые.

Несмотря на то, что это одно из самых простых электрических устройств, существуют различные типы выключателей света, такие как флип-выключатели или тумблеры, клавишные выключатели, кнопочные выключатели, ползунковые выключатели, сенсорные выключатели, интеллектуальные выключатели и многие другие.

Ниже приведен список различных типов выключателей света:

• Однополюсный выключатель
• Двухполюсный переключатель
• Поворотный переключатель/тумблер
• Кулисный переключатель
• Трехпозиционный переключатель
• Четырехпозиционный переключатель
• Диммер
• Переключатель света
• Кнопочный переключатель
• Бесконтактный выключатель света
• Переключатель цепи/шнурка
• Сенсорный переключатель
• Беспроводной переключатель
• Переключатель, активируемый движением
• Звуковой переключатель
• Антивандальный переключатель
• Кулисный переключатель австралийского типа
• Фотоэлектрический выключатель света
• Ртутный переключатель
• Переключатель с подсветкой
• Многопозиционный переключатель
• Интеллектуальный переключатель

Давайте подробнее рассмотрим некоторые распространенные и популярные типы выключателей света, которые мы встречаем в цепях освещения.

1. Однополюсный выключатель

Однополюсный переключатель или, технически известный как однополюсный однопозиционный переключатель, является одним из распространенных типов выключателей света, используемых в домах. Это очень простой переключатель и очень недорогой. Благодаря низкой стоимости, простоте использования и легкой установке, однополюсные выключатели составляют большинство выключателей комнатного освещения во всем мире. Фактически, однополюсные выключатели очень распространены в цепях освещения 120 В переменного тока.

Конструкция и принцип работы однополюсных выключателей очень просты. Есть рычаг, который выступает наружу и просто переключает его, чтобы подключить (свет горит) или отключить (свет выключен) горячие провода, подключенные к его двум клеммам.

2. Двухполюсный переключатель

Двухполюсный однопозиционный переключатель, известный просто как двойной переключатель, является еще одним широко используемым переключателем. Вы можете рассматривать двухполюсный переключатель как два однополюсных переключателя в одном корпусе. Это связано с тем, что двухполюсный переключатель состоит из четырех контактов (два для одного устройства и два для другого устройства), и они управляются одним уровнем.

Двухполюсные выключатели часто имеют большую силу тока, поэтому их часто используют для управления мощными устройствами, такими как двигатели и другое оборудование.

3. Тумблер/тумблер

Тумблер или тумблер – это первое, что приходит на ум, когда мы говорим о выключателях света. Вы можете найти тумблеры почти в каждом домашнем хозяйстве в качестве выключателей света.

Под поверхностью простой тумблер представляет собой, по сути, однополюсный переключатель, т. е. он имеет два контакта (обычно сделанных из латуни), и вы можете переключать / переворачивать, чтобы замыкать или размыкать эти контакты.

Некоторые тумблеры также бывают двухполюсными, но однополюсные переключатели составляют большинство флип-выключателей.

4. Кулисный переключатель

Кулисные переключатели, также называемые в США декоративными, являются очень распространенным типом выключателей света в Великобритании, ЕС, Индии и других частях Азии. Функционально кулисные переключатели очень похожи на тумблеры, но имеют привлекательный внешний вид.

В то время как уровень тумблеров выступает из стены, клавишные переключатели относительно плоские, но занимают большую площадь поверхности. Выступ из стены очень минимален, и они не цепляются за одежду или украшения.

Клавишные переключатели намного проще в использовании, чем флип-переключатели, и даже дети могут использовать их без каких-либо усилий. Мы лично предпочитаем кулисные переключатели, а не тумблеры.

5. Трехпозиционный выключатель

Следующие два типа выключателей помогают нам управлять светом из двух разных мест. Первый — трехпозиционный переключатель. Если вы знакомы с лестничным выключателем света, то, возможно, вы слышали о трехпозиционном выключателе. В лестничном освещении один источник света управляется двумя выключателями, расположенными на каждом конце лестницы.

Трехпозиционный переключатель состоит из трех клемм, одна из которых является общей, а две другие клеммы называются контактами перемещения, к которым подключаются провода под напряжением.

6. Четырехпозиционный переключатель

Четырехпозиционный переключатель выводит концепцию трехпозиционных переключателей на новый уровень. Хотя четырехпозиционный переключатель не так распространен в цепях освещения жилых помещений, он часто используется на больших складах или коммерческих объектах.

Обычно четырехпозиционный переключатель располагается между двумя трехпозиционными переключателями и действует как переключающее устройство для дорожных контактов двух трехпозиционных переключателей. В четырехпозиционном переключателе нет общей клеммы, в отличие от трехпозиционного переключателя. Комбинация трехпозиционных и четырехпозиционных переключателей позволяет нам управлять одним источником света из нескольких мест.

7. Диммер

Как следует из названия, диммер используется для уменьшения яркости света. Диммерные выключатели часто используются для персонализации окружающего освещения комнаты в зависимости от ситуации.

Обычно существует заблуждение, что диммеры уменьшают напряжение, подаваемое на лампочку. Это неправда. Диммерные выключатели представляют собой электронные переключатели и состоят из схемы, которая контролирует количество времени, в течение которого лампочка остается включенной. Это также известно как рабочий цикл. Это отношение времени включения лампочки к сумме времени включения и времени выключения лампочки.

Меньший рабочий цикл означает, что яркость света меньше, а более высокий рабочий цикл означает более яркую лампу. Обычные диммеры совместимы только с лампами накаливания, и вы не можете использовать их с люминесцентными (компактными или ламповыми) или светодиодными лампами.

8. Кнопочный выключатель

Еще один простой выключатель освещения — это кнопочный выключатель. Они обычно используются в ванных комнатах и ​​туалетном столике, а также с вытяжными вентиляторами.

В основном существует два типа кнопочных переключателей. В первом типе, когда вы нажимаете кнопку, она остается нажатой до тех пор, пока вы не нажмете кнопку еще раз. В другом типе кнопка возвращается в положение по умолчанию, когда вы ее нажимаете.

Вы можете выбрать любой из двух вариантов в зависимости от личных предпочтений, так как некоторые используют утопленную кнопку в качестве визуального индикатора того, нажата кнопка или нет. Некоторые кнопочные переключатели оснащены светодиодными индикаторами, которые помогают определить, включен или выключен свет.

9. Селекторный переключатель освещения

Селекторный переключатель используется для выбора одной из настроек для лампочки или вентилятора. В случае освещения можно использовать селекторный переключатель для переключения между разноцветными огнями, если у вас многоцветная система освещения. При использовании с вентиляторами селекторные переключатели можно использовать для выбора настроек скорости вентилятора.

Переключатели-селекторы часто бывают поворотными или кнопочными. Поворотные переключатели обычно используются в цепях управления скоростью вентиляторов, а кнопочные переключатели часто используются в цепях освещения.

10. Бесконтактный выключатель освещения

Бесконтактный выключатель представляет собой электронный выключатель, который использует датчики для обнаружения присутствия людей в помещении и соответственно включает или выключает свет. Бесконтактные выключатели очень полезны для экономии электроэнергии, поскольку свет выключается только в том случае, если в комнате есть люди, и выключается сразу же после того, как все выходят из комнаты.

Эти выключатели света можно использовать в ванных комнатах, гаражах, гостиных и т. д., и вам не нужно беспокоиться о включении или выключении света.

11. Цепной/шнуровой выключатель

Цепной или шнуровой выключатель часто используется в потолочных вентиляторах, подвальных светильниках, а также в гаражах. Он состоит из цепочки или шнура, и потянув за цепь один раз, вы активируете свет, а потянув за цепь во второй раз, вы выключите свет.

Цепь обычно состоит из непроводящих токопроводящих бусин или тканевой веревки и очень удобна во влажной среде.

12. Сенсорный переключатель

Сенсорный переключатель — это еще один электронный переключатель, который активируется прикосновением к пластине. В сенсорном выключателе нет механических частей, но он состоит из электронной схемы для считывания прикосновения, а также для управления выключателем.

13. Беспроводной переключатель

Если у вас установлена ​​система открывания гаражных ворот, то, вероятно, в вашем автомобиле есть беспроводной переключатель. Беспроводной коммутатор, как следует из названия, управляется по беспроводной сети. Существует несколько типов беспроводных коммутаторов, которые используют связь RF, Bluetooth или Wi-Fi для управления коммутатором.

Есть передатчик и приемник, которые общаются по радиочастоте. Передатчик обычно держит человек (как брелок или выключатель в автомобиле), а приемник размещается рядом с объектом, который нужно переключить (свет или ворота гаража).

14. Выключатель света, активируемый движением

Если бы вы установили в своем доме системы безопасности, то вы бы сталкивались с выключателями света, активируемыми движением. Они часто используются в охранном освещении и активируются при обнаружении любого движения.

Обычно в этих переключателях света, активируемых движением, есть какой-то PIR (пассивный инфракрасный) датчик, и если он обнаруживает любое движение людей, животных или любого объекта, который излучает инфракрасное излучение и активирует свет.

Выключатели света, активируемые движением, часто используются на крыльцах, в садах и на задних дворах в качестве меры безопасности для защиты от грабителей.

15. Звуковой переключатель

Возможно, вы видели в фильмах или сериалах, как богатый парень хлопает в ладоши, и включается свет. Это возможно благодаря звуковому переключателю, также известному как переключатель хлопка.

Подобно выключателям света, активируемым движением, даже звуковые выключатели могут использоваться в целях безопасности, но они часто используются в качестве декоративного или демонстративного освещения как внутри, так и снаружи помещений.

Датчик звука (обычно высококачественный микрофон с поддерживающей электронной схемой) улавливает звуки и включает или выключает свет.

16. Антивандальный выключатель

Антивандальный или антивандальный выключатель часто используется на открытом воздухе и в общественных местах, таких как торговые автоматы, пешеходные переходы и т. д. Они рассчитаны на грубое использование, а также устойчивы к жестокому обращению.

Антивандальные выключатели обычно имеют корпус из нержавеющей стали, а сами выключатели устойчивы к грязи и влаге.

17. Кулисный переключатель австралийского типа

Они похожи на упомянутые ранее кулисные переключатели, но намного меньше и компактнее. Эти переключатели обычно встречаются в Австралии и Новой Зеландии (отсюда и название) и могут иметь несколько переключателей в одном корпусе из-за их компактного размера.

18. Фотоэлектрический выключатель света

Фотоэлектрический выключатель света состоит из датчиков, которые обнаруживают свет и соответственно включают или выключают свет. Фотоэлектрические датчики могут быть простыми фоторезисторами, фотодиодами или фототранзисторами с вспомогательной электронной схемой.

Они часто используются в качестве охранных фонарей, но их также часто можно найти на верандах, в садах, передних/задних дворах или на подъездных дорожках.

19. Переключатель Mercury

Переключатель Mercury также называется переключателем наклона. Он состоит из небольшой стеклянной колбы с двумя контактами и шариком ртути внутри. Когда переключатель наклонен, капля Меркурия замыкает два контакта и активирует свет.

Эти выключатели редко используются в качестве выключателей света, но используются в некоторых специальных целях.

20. Переключатель с подсветкой

Переключатель с подсветкой представляет собой не что иное, как тумблер или тумблер с небольшой неоновой лампой, которая действует как индикатор. Когда переключатель выключен, неоновая лампа также выключена. Но когда переключатель переключается, включается основной свет (или вентилятор, или любой другой прибор), и в то же время неоновая лампа рядом с выключателем (или иногда включенная) также включается.

Эта неоновая индикаторная лампа имеет двойное назначение. Первая — указать, включен или выключен переключатель на расстоянии, а другая цель — определить местонахождение переключателя в ночное/темное время.

21. Многопозиционный переключатель

Многопозиционный переключатель часто используется для управления освещением в длинных холлах или коридорах. Внутри они представляют собой комбинацию трехпозиционных и/или четырехпозиционных переключателей и могут использоваться для управления светом из двух или более мест.

22. Интеллектуальный переключатель

И последнее, но не менее важное: у нас есть умный переключатель. В большинстве современных домов есть несколько устройств, подключенных к Интернету, и одним из таких электрических устройств является интеллектуальный выключатель. Он подключен к домашнему Wi-Fi, и вы можете управлять переключателем либо с помощью приложения на своем смартфоне, либо с помощью одного из этих модных интеллектуальных голосовых помощников (Amazon Alexa или Google Home Assistant).

Преимущество интеллектуальных коммутаторов заключается в том, что вы можете управлять ими из любой точки мира (при наличии подключения к Интернету).

Заключение:

Это была краткая заметка о различных типах выключателей света, которые обычно используются в жилых помещениях. В зависимости от внешнего вида, ощущения, цены и функциональности вы можете выбирать между этими различными выключателями света для своего дома.

Выключатели света часто служат очень долго, поэтому их установка обычно является разовой работой.
