Соединить электропроводку в доме своими руками: Электропроводка в доме своими руками: видео, схемы, фото

Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом. Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

	Проложенные провода в открытом пространстве						Проложенные в трубе или кабель канале
Сеч.	Медь			Алюминий			Медь			Алюминий
каб.,	Ток	W, кВт		Ток	W, кВт		Ток	W, кВт		Ток	W, кВт
мм2	А	220в	380в	А	220в	380в	А	220в	380в	А	220в	380в
0,5	11	2,4
0,75	15	3,3
1,0	17	3,7	6,4				14	3,0	5,3
1,5	23	5,0	8,7				15	3,3	5,7
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

* — подробнее в статье «Выбор сечения провода, кабеля».

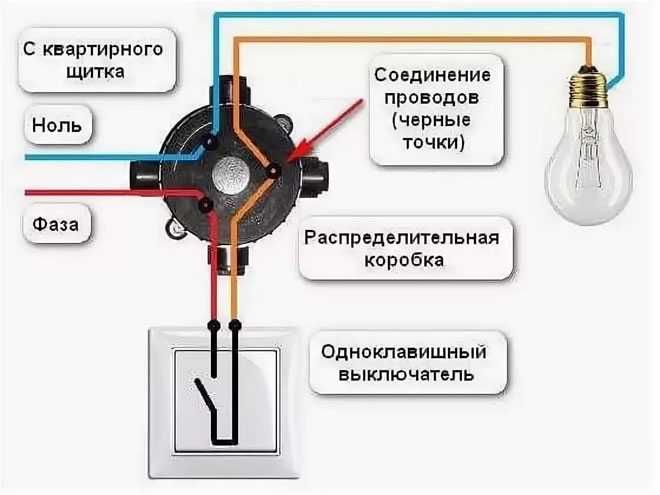

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.

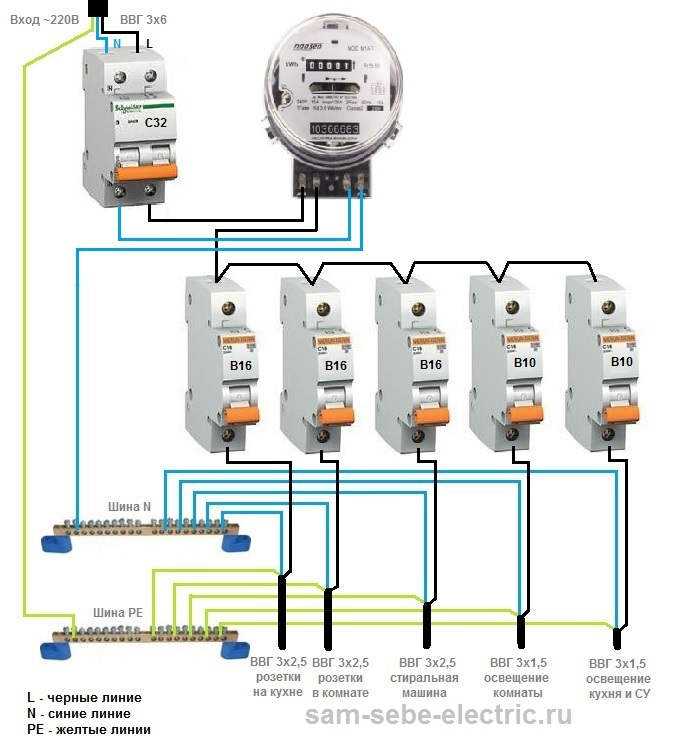

Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
2. Сверление отверстий – для каналов и электроустановочных изделий.
3. Сборка вводного защитного электрощита и электросчетчика.
4. Прокладывание и соединение проводов – на пайки или клеммы.
5. Установка розеток и выключателей.
6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т. е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах.

Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

• жилы соединяются некачественно: в результате контакты начинают нагреваться.
• металлические гильзы и распределительные коробки не используются.
• используются кабели, не соответствующие требованиям.
• медные и алюминиевые провода применяются одновременно: соединять их нельзя.
• сечения жил и параметры защитных приборов подбираются неправильно.
• при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Основы и требования к домашней электропроводке

Электрика

Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

Основы электропроводки в доме

Мы погрузились в мир электромонтажных работ, начиная со школьной скамьи, соорудив небольшую печатную плату с выключателем, кучей батарей, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

Любая электрическая система начинается со счетчика поставщика, в котором электроэнергия затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

Тем не менее, это описание является всего лишь поверхностным знанием того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

Разъединитель

Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

Блок выключателя

Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания панели и всех розеток, выключателей и приборов в вашем доме.

Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

Главный автоматический выключатель

Главный автоматический выключатель используется для одновременного включения или выключения потока мощности ко всем ответвленным автоматическим выключателям в электропроводке жилого помещения. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше ампер. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

Автоматические выключатели ответвлений

Автоматические выключатели ответвлений — это выключатели, которые заполняют панель и обычно находятся непосредственно под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

При перегрузке цепи выключатель автоматически отключает подачу электричества. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

Устройства

Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

Одна цепь обычно может содержать более одного устройства и несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

Переключатели

Переключатели — это рабочие устройства, которые используются для включения и выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

Розетки

Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

Однако некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих такого же количества энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

Типы электропроводки

Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

Кабельная скоба

Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

Эта проводка состоит из проводов с ПВХ изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

Кожух и крышка Электропроводка

Хотя это может быть и обычная система электропроводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

Реечный жгут

Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных – 15 см.

Провода со свинцовой оболочкой

Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

Кабелепровод

Кабелепровод – это когда электропроводка прокладывается в стене вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

• Поверхностная проводка кабелепровода: Это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
• Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:

Преимущества

• Это долговечная система электропроводки
• Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
• Нет риска их повреждения из-за химического воздействия внешних факторов, таких как влага или влажность
• Его функциональность не мешает эстетическому виду
• Нет риска повреждения изоляции кабеля, что снижает вероятность возгорания.

Недостатки

• Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
• Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
• Трудно найти дефекты и неисправности

Типы проводов и электропроводки Цветовой код Стандарты

Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

Кабель в неметаллической оболочке

Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

Калибр	Amp Circuits	Color Code
14	15	White
12	20	Yellow
10	30	Orange
8	40	Black
6	55	Black

Подземный кабель

UF Cables. наружные светильники, такие как фонарные столбы. Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления. В отличие от кабеля NM, который покрыт отдельной пластиковой оболочкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

Провод THHN/THWN

THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

Wires	Color
Hot wires	Black, Red, Orange
Neutral wires	White, Brown
Ground wires	Green, Yellow-green

Провода низкого напряжения

Провода низкого напряжения представляют собой небольшие изолированные провода, которые могут находиться в оболочке кабеля или объединяться в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

Правила и нормы электропроводки в доме

Важнейшей частью знакомства с монтажом электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

Ванная комната

• Розетки должны иметь цепь на 20 А. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
• В случае вентиляционных отверстий со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
• Защита GFCI требуется для всех розеток.
• По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
• Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных условиях.

Кухня

• Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
• Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
• Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

Гостиные, столовые и спальни

• В каждой комнате должен быть выключатель у входа.
• Стены шириной более 2 футов должны иметь выходы, расположенные на расстоянии 12 футов друг от друга на каждой стене.
• Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

Лестницы

• Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
• Если на лестнице есть площадка, требуется отдельный источник света.

Коридоры

• Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
• Розетка общего пользования необходима для коридоров длиной более 10 футов.

Гардеробы

• Установка для светильников накаливания не может быть установлена ​​в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
• Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
• Светильники CFL не должны устанавливаться в пределах 6 дюймов от пространства для хранения.
• Установка накладных светильников должна производиться на стене или потолке над дверью.

Прачечная

• Для всех розеток требуется защита GFCI
• Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
• Для любого другого устройства потребуется собственная цепь на 20 А.

Гараж

• Требуется выделенная цепь на 20 А, которая питает только гараж.
• Для управления освещением должен присутствовать как минимум один выключатель света.
• Требуется как минимум одна розетка на машино-место.
• Защита GFCI требуется для всех розеток.

HandyKith Electrical Wiring Residential

Несмотря на то, что мы надеемся, что у вас есть базовая электропроводка для вашего дома, работа по благоустройству любой жилой электропроводки является сложной темой и требует многолетнего обучения и опыта. Чтобы избежать любого риска для вашей безопасности при работе с домашней проводкой, лучше всего обратиться к профессионалам, так как за это придется заплатить серьезную и большую цену.

Электромонтажные работы – это не то, к чему следует относиться легкомысленно и иметь свод правил, которым электрик строго следует. Если вы не имеете опыта хотя бы в элементарной электропроводке, эту работу не следует выполнять самостоятельно. Электрики, такие как HandyKith, на протяжении многих лет обеспечивали безопасную и качественную работу и являются лучшими людьми, к которым можно обратиться по любым вопросам, связанным с улучшением вашего дома.

Основы бытового электроснабжения

От

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27. 03.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Элизабет Макленнан

Факт проверен Элизабет Макленнан

Элизабет Макленнан — специалист по проверке фактов и редактор с опытом работы в области наук о Земле и устойчивого развития. Элизабет имеет степень магистра. из Университета Теннесси, Ноксвилл.

Узнайте больше о The Spruce’s Редакционный процесс

Хантсток / Getty Images

Вы видите их все время, они прикреплены к стене вашего дома, но вы можете никогда о них не думать.

Это электрические сервисные станции.

Без отключения услуг в вашем доме нет электричества. Сервисный узел — это единственное ключевое место, через которое вся электроэнергия направляется в ваш дом. И хотя это не то, к чему вы должны когда-либо прикасаться, это то, о чем вы должны знать.

Что такое отказ службы

Отвод электроснабжения — это пучок электрических кабелей (или трех отдельных проводов в более старых установках), которые идут от опоры электроснабжения коммунальной компании к подключению в вашем доме.

Поскольку линии электроснабжения находятся выше вашего дома, кабели, идущие к вашему дому, буквально падают, спускаясь с более высокого места на более низкое. Если в вашем доме нет сервисного ввода, он снабжается аналогичными кабелями, проложенными под землей.

Блоки обслуживания обеспечивают всю мощность

Вся электроэнергия в ваш дом поступает через распределительную сеть. Если перестанет работать сервис, все электричество в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие ветки или сильное нарастание льда, могут привести к прекращению обслуживания. Упавшие обрывы связи чрезвычайно опасны, поскольку они несут достаточно электричества для питания всего дома. Не приближайтесь к упавшему сервисному узлу.

Стандартный сервисный узел включает три кабеля или проводника. Два изолированных горячих кабеля, каждый из которых несет 120 вольт электричества (240 вольт по двум проводам). Третий кабель, обычно оголенный (неизолированный) алюминиевый провод со стальным сердечником, служит нейтральным проводником и обеспечивает структурную поддержку всего узла обслуживания.

Кто отвечает за исправление сбоя службы?
	Энергетическая компания	Квалифицированный электрик
Воздушные провода, идущие от столба к дому	х
Сервисный кронштейн для крепления сервисных проводов к корпусу	х
Электросчетчик	х
Погодозащитная насадка, которая крепится к сервисному кабелю		х
Сервисный кабель от погодной головки к счетчику, затем к сервисной панели (выключатели)		х
Розетка для счетчика		х

Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от указанных в таблице.

Все элементы сервиса drop and line работают в связке; если какой-либо элемент отсутствует или сломан, его необходимо исправить. Например, может быть отремонтирован оторванный спуск, но не опорный трос. Систему нужно будет снова отключить от сети, а кабель снова подключить к дому.

Аварийные сбросы против заглубленных линий электропередач

В то время как воздушные линии связи были стандартом в течение многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным линиям связи. Когда линии находятся под землей, они называются ответвлением обслуживания, а не ответвлением обслуживания. Заглубленные линии предпочтительны прежде всего потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и устраняют опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть повреждены строительными бригадами или, возможно, даже домовладельцами, копающими землю во дворе. Установка и ремонт подземных линий намного дороже и трудоемче, чем с воздушными линиями, а подземные линии и связанное с ними оборудование могут быть затронуты сдвигом грунта.

Начальник службы и пункт обслуживания

Когда сервисный узел достигает дома, он подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.

Как правило, сервисный патрубок состоит из жесткого стального трубопровода (например, большой трубы), который проходит через крышу или вдоль внешней стены и увенчан фитингом в виде раковины, называемым флюгером или флюгером.

Открытая передняя часть флюгера обращена вниз, чтобы защитить от дождя и снега. Нижний конец мачты обслуживания соединяется с основанием счетчика дома.

Дополнительный комплект сервисных кабелей начинается на сервисной панели (и электросчетчике) и проходит через сервисную головку и выходит из нее. Эти кабели подключаются к служебным ответвительным кабелям снаружи мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания сервисные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется гравитация, чтобы вода не стекала по кабелям в сервисную головку. Капли воды, стекающие по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге стекают с кабеля.

Требования к высоте падения при обслуживании

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них соответствует рекомендациям Национального электротехнического кодекса (NEC). Как правило, служебный спуск должен находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и подъездными путями к жилым домам. Минимальная высота над зонами, доступными только для пешеходов, такими как веранды или террасы, составляет 10 футов. Минимальное расстояние над бассейном составляет 22 1/2 фута. Когда сервисные станции подвешиваются над дорогами общего пользования, они должны быть высотой не менее 18 футов.

Обслуживание Падение Ремонт

В то время как домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электротехнические работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрических кабелей и, возможно, даже установка новых цепей.

Тем не менее, домовладельцам не разрешается работать ни в какой части услуги коммунального предприятия. Во-первых, сервисное обслуживание принадлежит коммунальной компании, а не домовладельцу. Во-вторых, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцам также не следует пытаться выполнять какие-либо работы с кабелями между коммуникационным вводом и щитом электроснабжения дома.
