Крепежные изделия: виды и характеристики

Ни один строительный или производственный объект не обходится без крепежных изделий. Их применяют при скреплении небольших деталей и при фиксации крупных блоков, испытывающих серьезную нагрузку. В зависимости от назначения и сферы применения, крепеж делится на категории. Государственный стандарт, при этом, описывает лишь малую часть того, что представлено на рынке. В этой статье расскажем о том, какими бывают крепежные изделия, на какие категории они делятся и в каких сферах применяются.

Основные классификации

Существует общепринятая система классификации крепежных изделий:

• резьбовые изделия повышенной прочности;
• крепежи массового использования;
• крепежи для безударной фиксации и одностороннего монтажа;
• элементы для герметичных конструкций;
• фиксаторы, необходимые для крепления полимерных композитных материалов.

Отметим, что классификация носит условный характер, и нельзя все метизы, однозначно подогнать под эти параметры. Наиболее простой пример – клепка. Особенности ее конструкции подразумевают отнесение к категории крепежа для безударной, односторонней фиксации, но существуют изделия, предназначенные или способные скреплять полимерные и композитные материалы, а это уже другая категория из списка.

Существует еще несколько видов классификации. Например, по типу конструкции. Здесь два раздела:

1. разъемные. То есть все крепежи, состоящие из двух и более частей.
2. и неразъемные, такие как гвозди и клепки.

Также имеет смысл разделять метизы по назначению. Некоторые элементы предназначены для работы в агрессивной среде, например под водой, другие изначально предусматривают работу под высокими нагрузками. То есть, один и тот же крепеж может иметь разные сферы применения, а для их изготовления используются разные технологии и материалы.

В отношении резьбовых соединений также действует разделение по шагу резьбы. Болт одного размера может быть как с мелкой резьбой, то есть большим количеством витков, так и с крупной. И последний тип классификации – по размеру. Не существует строгого норматива, прописывающего конкретные размеры крепежа, но существует общепринятая система стандартов. В этом смысле разделить метизы по группам не получится.

Гвозди

Гвоздь, в привычном понимании – это отрезок металлического прутка, заточенный с одной стороны, и расплющенный с другой. Основная сфера применения – соединение деревянных элементов, но однозначно отнести гвозди к категории «крепежи массового использования» нельзя, так как существуют метизы, предназначенные для скрепления полимеров и композитов. Они отличаются как конструкционно, так и по материалам, использованным при их изготовлении.

На самом деле, гвоздь – очень широкое определение, включающее в себя несколько типов крепежей различного назначения:

• Строительный. Привычный гвоздь в классическом понимании. Металлический пруток с заточкой и шляпкой без конструкционных особенностей.
• Винтовой. Имеет по всей длине или ее части винтовую резьбу. Забивается также молотком и применяется для скрепления деревянных блоков, подверженных повышенным нагрузкам.
• Ершистый. По всей длине или ее части имеет небольшие юбки, напоминающие витки резьбы, но не соединенные между собой. Используется для соединения элементов, подверженных воздействию влаги и деформации. Перед забиванием часто сверлится отверстие меньшего диаметра.
• Шиферный. Предназначен для скрепления шиферных листов. Из конструкционных особенностей – прижимная шляпка большего диаметра и иногда наличие резиновой шайбы.
• Кровельный. Предназначен для крепления кровельных материалов, и имеет непропорционально большую шляпку, обеспечивающую надежное крепление мягких покрытий.
• Финишный и с овальной головкой. Гвоздь, полностью погружающийся при забивании в скрепляемый элемент. Применяется при фиксации декоративных изделий, наличников и прочего.

Помимо этого существуют крепежные мебельные, сапожные и обойные гвозди, но к строительству или производству они отношения не имеют.

Отдельно необходимо сказать про нейлерные гвозди. Они используются в гвоздезабивных пистолетах. Конструкционно практически не отличаются, но поставляются в блоках, соединенные между собой.

Болты и винты

Болты и винты относятся к категории резьбовых крепежей повышенной прочности. Также их часто относят к разъемным типам, что не совсем верно, так как и болт и винт могут закручиваться и в гайку и в резьбу, уже имеющуюся на скрепляемом изделии. Существует мнение, что главное различие между болтом и винтом заключается в типе крепления: болт работает исключительно в паре с гайкой, а винт вкручивается в готовую резьбу. Это неверное утверждение, так как государственный стандарт номер 27017-86 определяет, что и первый и второй тип крепежа может использоваться как в паре с гайкой, так и без нее.

Тот же ГОСТ дает четкое определение, в чем отличие этих элементов и заключается оно в степени нагрузки. Болт предназначен для работы при нагрузках на растяжение и излом, а винт исключительно при нагрузках на растяжение.

И болт, и винт могут отличаться по размеру, шагу резьбы и форме головки. Так как винты работают при сильных нагрузках, конструкция их головки чаще всего имеет форму под отвертку. Форма при этом может отличаться, и очень существенно. Существует определенная классификация форм изголовья:

• Плоская;
• Круглая;
• Грибовидная;
• Потайная;
• Полупотайная;
• Выпуклая.

Отличаются и виды шлицов, и тут все гораздо сложнее, так как многие производители используют форму собственной разработки. Но, наиболее часто встречающаяся форма шлицов – это крестовина, прямая и шестигранник.

Болты, из-за своей классификации и стандартизации менее разнообразны. Их изголовье чаще всего шестигранное, предназначенное для закручивания ключом, но существуют и разновидности под отвертку. Основная сфера применения болтов – фиксация элементов методом прижима. Они создают надежное соединение с двух сторон, а устойчивость к нагрузкам определяется шагом резьбы и размером метиза.

Шурупы и саморезы

Эти два вида крепежных изделий можно отнести в одну категорию, так как они имеют схожую конструкцию и сферу применения. По сути, саморез – это тот же шуруп, но в современном исполнении и с рядом преимуществ. Так, для фиксации при помощи шурупа, необходимо сначала рассверлить отверстие, и только после этого вкрутить крепеж. Саморез, в ряде случаев сам справляется с задачей сверления и вкручивается без дополнительной подготовки посадочного места. Шуруп, даже изготовленный из закаленной стали, не имеет заточки на резьбе, поэтому, даже используя его для соединения двух деревянных элементов, необходимо сначала их подготовить.

Конструкционно,  эти метизы выглядят похоже, за исключением резьбы. У шурупа она чаще всего неполная, то есть часть тела остается гладкой, хотя существуют шурупы и с полной резьбой. Саморез, если оно кроткий, полностью покрыт резьбой. Основное назначение шурупов – скрепление деревянных элементов, в то время как саморез, способен работать с металлическими элементами, что существенно расширяет сферы его применения. Саморезы для металла и дерева отличаются размером и шагом резьбы: метизы для дерева имеют широкую резьбу с большим шагом, а металлические мелкую спираль с максимально коротким шагом.

Также саморезы имеют конструкционные отличия. Обычный элемент, для закручивания в металл требует сверления отверстия меньшего диаметра, в которое и закручивается крепеж. Для упрощения этого процесса были разработаны саморезы со сверлящим наконечником. Они сами пробивают отверстие, но следует помнить, что с металлом большой толщины они не справятся. Сверлящая головка рассчитана на работу с металлом толщиной максимум до пяти миллиметров.

Анкеры и дюбели

Анкеры и дюбели имеют схожую конструкцию и принцип работы. В просверленное отверстие вставляется конический элемент, после чего забивается сам крепеж, расширяющий гильзу и надежно фиксирующийся в стене или блоке. Конструкционно дюбели от анкеров отличаются не сильно. Дюбель состоит из двух частей:

1. Гильзы, часто выполненной из пластмассы,
2. И непосредственно крепежа, часто представляющего собой обычный шуруп.

Конструкция гильзы такова, что в неразжатом положении она полностью соответствует диаметру просверленного отверстия, но при забивании крепежа она расширяется, и вытащить ее обратно практически невозможно.

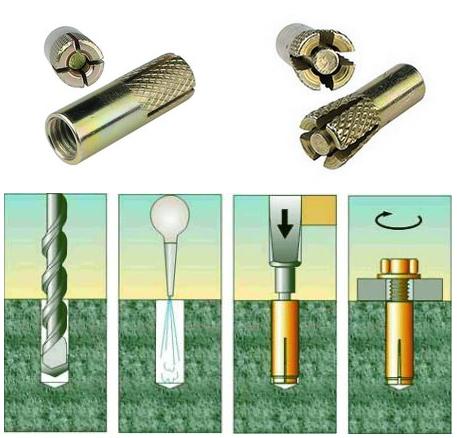

Конструкция анкера несколько иная. Через тело метиза проходит болт, а стальная гильза имеет лепестки на конце. В качестве гайки используется каплевидный элемент, который при закручивании болта разжимает лепестки и надежно фиксирует анкер внутри отверстия. Помимо размеров, анкеры отличаются формой гильзы. Ассортимент такой продукции очень разнообразен, и каждый анкер имеет свое назначение. Например, анкеры-бабочки, предназначены для крепления в полных отверстиях, например сквозь плиты перекрытия. Лепестки такого анкера не только расширяются, а раздвигаются в стороны, тем самым не давая гильзе выпасть из отверстия.

Если проводить границу между дюбелями и анкерами, то можно сказать, что первые предназначены для крепления объектов при минимальной нагрузке, в то время как анкер способен выдержать серьезное напряжение.

Но и тут есть отступление – строительные-забивные дюбеля. По сути это гвозди, с туго насаженной шайбой. Они забиваются в бетон специальным пистолетом, и извлечь забитый метиз становится практически невозможно. Эти крепежи также называют дюбелями, хотя правильнее было бы отнести их к строительным гвоздям, так как они не имеют расширяющейся гильзы и держаться только за счет забивания.



Гайки, шайбы и гроверы

Эти три метиза можно отнести в один раздел, так как они относятся к категории фиксирующих, и не работают как отдельный крепеж. Начнем с самого простого элемента – шайбы. Это круглое изделие, наживляемое на болт и устанавливаемое под гайку. Шайба препятствует раскручиванию гайки и в ряде случаев перекрывает пустое пространство, если отверстие, в которое вставлен болт, больше, чем диаметр самого болта. Шайбы, несмотря на свою простоту, могут отличаться по материалу, из которого они изготовлены. Наиболее привычные гайки изготавливаются из металла, но существуют также резиновые и пластиковые элементы.

Они используются при креплении изделий, требующих бережного отношения к поверхности. Например, крашеный профнастил закручивается через резиновую шайбу. Она обеспечивает плотное соединение, но в отличие от металла не способна нанести вред крашеному покрытию.

Гровер – одна из разновидностей крепежной шайбы. Это металлическое кольцо, распиленное с одной стороны и изогнутое по спирали. При стягивании гайкой кольцо принимает изначальную форму, тем самым создавая напряжение, то есть, обеспечивая лучший прижим. Гроверы изготавливаются из более прочной марки стали, и после раскручивания они снова изгибаются, что позволяет использовать их многократно. Назначение гровера – препятствование раскручиванию, то есть то же, что у обычной шайбы. Но гровер, благодаря своей форме, может работать под сильной нагрузкой и обеспечивает надежное соединение при вибрации. Гроверы используются в машиностроении и на различных станках, то есть везде, где присутствует вибрация. Если закрутить гайку без гровера, она просто раскрутится со временем.

Гайки – самый разнообразный метиз в данной категории. Они служат для фиксации резьбового крепежа, то есть накручиваются на болт или винт. Помимо размера и шага резьбы, гайки отличаются формой, и список конфигураций довольно большой:

• Прямые гайки с шестигранной формой. Наиболее распространенный тип метиза, встречающийся чаще всего.
• Корончатая. Имеет пазы на верхней части, в которые после закручивания вставляется специальный шплинт, препятствующий раскручиванию.
• Барашек. Гайка со специальными выступами, позволяющими закручивать ее без использования ключа. Используется для крепления объектов, не испытывающих серьезные нагрузки и с минимальной вибрацией.
• Квадратная. Специальная гайка, погружаемая в специальный паз. Ее не нужно удерживать ключом при закручивании, так как она уже зафиксирована в посадочном отверстии.
• Фланцевая. На нижней части гайка имеет юбку с насечками. При закручивании обеспечивает более надежное сцепление с шайбой или гровером.

Это далеко не полный список форм-факторов гаек, и многие производители современного оборудования используют собственные конструкции, как это происходит с формой винтов и шурупов.

Заклепки

Разновидность крепежных изделий, попадающая под категорию безударной фиксации и одностороннего монтажа. Применяется при скреплении нескольких объектов путем клепания, то есть не требует закручивания или ударов по метизу. Состоит из двух элементов:

1. Стальной ножки с расширением на конце,
2. И алюминиевого элемента, сплющиваемого при фиксации.

Принцип действия следующий: клепка вставляется в специальный инструмент, который захватывает металлический центральный стержень. После этого клепка погружается в заранее просверленное отверстие, и нажатием на рычаги инструмента, металлический стержень вытягивается, расширяя алюминиевую гильзу. За счет разницы плотности металлов, алюминий полностью сплющивается, как только достигает места фиксации. После этого инструмент отрезает уже не нужный стрежень, и клепка остается внутри, надежно скрепляя объекты.

Изъять такой крепеж из посадочного места уже невозможно. Только путем высверливания, то есть заклепка является одноразовым крепежом и далеко не всегда ее можно использовать. Например, стандартные клепки не используют при скреплении деревянных элементов. Натяжение метиза может просто расщепить дерево. Также существует ограничение по толщине скрепляемых элементов. Клепки бывают разных размеров, и максимальная толщина скрепляемых элементов не должна превышать длину алюминиевой гильзы. Также следует понимать, что чем длиннее и толще клепка, тем сложнее ее будет зафиксировать ручным инструментом, так как придется прикладывать серьезное усилие. В этом случае используются клепальные машины с электрическим приводом или сложной системой рычагов, снижающих нагрузку на человека, который использует инструмент.

Также клепки отличаются по материалу, из которого они изготовлены. Существуют медные и латуневые метизы, но основная сфера их применения довольно узкая. Они используются при судостроении, то есть при фиксации элементов, находящихся в агрессивных условиях. Например, под водой. Кроме того, медные клепки применяются на объектах повышенной пажароопасности. При соприкосновении с чем-либо они не создают искру, в отличие от обычной стали.

Шпильки

Шпилька – один из самых простых видов крепежей в конструкционном плане. Это прямой металлический штырь, полностью или частично покрытый резьбой. Вкручивается в посадочное место и позволяет скрепить два объекта или произвести фиксацию при помощи гайки. Шпильки используются в машиностроении и при производстве различных станков, но существуют и другие разновидности. Например, сантехнические шпильки. Их особенность  в том, что резьба на двух концах отличается. То есть, с одной стороны это шуруп, а с другой обычный болт. Такая шпилька позволяет производить крепление к бетонным поверхностям различных сантехнических изделий, например, унитазов. Закрепив одну часть в бетонный или деревянный пол, снаружи остается болтовая часть, на которую впоследствии накручивается гайка.

В зависимости от назначения и сферы применения, шпильки могут быть как обычными, металлическими, то есть без специального покрытия, так и защищенные. Типов защиты много, как и методов их нанесения. Наиболее распространенный тип – цинк. Он наносится на поверхность метиза гальваническим методом и предотвращает появление коррозии.

Заключение

Ассортимент крепежных изделий обширен и здесь описаны далеко не все типы крепежей и сферы, где они могут применяться. Зайдя в любой магазин в Москве или любом другом городе, вы увидите совершенно нестандартные изделия, например, болты с кольцом. Они используются для подвесов. Или анкеры нестандартной формы. Выбор крепежа зависит от поставленной задачи, но не менее важно найти достойного производителя. Изготовлением крепежа на заказ занимаются десятки компаний и далеко не все могут похвастаться высоким качеством своей продукции. Купить крепеж несложно, но может ли производитель гарантировать качество и надежность изделия? Магазин, как правило, ответственности вообще не несет.

Следует отдавать предпочтение только проверенным производителям. Не стесняйтесь и не ленитесь всегда требовать у продавца сертификат качества, который у него должен быть в обязательном порядке. Если же продавец в магазине отказывается предоставить сертификат соответствия, это повод задуматься о качестве продукта и его происхождении.

Вернуться обратно

ОПУБЛИКОВАТЬ В СОЦ.СЕТЯХ

Крепеж для фланцевых соединений: виды и особенности применения

27 апреля 2021, 07:03

Прочность трубопроводной конструкции во многом обусловлена надежностью крепежной системы. Как правильно подобрать крепеж? Какие есть виды крепежа и в чем отличие болта от шпильки?

Для расчета количества крепежа используют таблицы, исходя из класса прочности, марки стали, внутренней и внешней среды, где планируется установка соединения. Используйте таблицу расчета крепежа для плоских и воротниковых фланцев.

Крепеж образует надежное соединение в конструкции трубопроводной системы. Когда требуется зафиксировать неподвижность элементов, специалисты прибегают к глухой посадке метизов (метизы — металлические крепежные изделия, в прямом переводе — сокращение словосочетания “металлические изделия”). Разберем крепеж для фланцевых соединений. В данную категорию входят болты, шпильки, гайки и шайбы. Детали могут быть изготовлены по стандартам ГОСТ, ОСТ, ТУ, DIN или по чертежам и эскизам заказчика. Практически любому ГОСТу есть аналог DIN или ОСТ.

Как именуется крепеж на различных языках

Крепеж	Немецкий	Английский	Французский
Болт	Schraube	Bolt	Boulon
Шпилька	Stiftschraube	Stud	Goujon
Гайка	Mutter	Nut	Ecrou
Шайба	Scheibe	Washer	Rondelle

Шпилька не имеет шляпки как у болта и казалось бы, это — самое основное отличие. Но, если рассмотреть более детально, то вы увидите, что у шпильки свои преимущества, в отличии от классических шестигранных болтов. Резьба по всей длине в цилиндрическом стержне шпильки выделяет два резьбовых конца, что позволяет регулировать монтаж. А вот надежное крепление у этих деталей происходит одинаково: затяжка происходит благодаря шайбам и гайкам.

Шпилька — имеет форму цилиндрического стержня с наружной резьбой на обоих концах или на всей длине стержня. Шпильки регламентируются ГОСТ 9066-76.

В отличие от болта, не имеет шляпки. Различают пять типов метизов: от А до Д. Для фланцевых соединений берутся наиболее распространенный вариант шпильки типа А.

Болт — крепежное изделие в форме цилиндрического стержня с наружной резьбой на одной стороне и с шестигранной шляпкой на другой, ГОСТ 7798-70.

Отдавая предпочтение правильному выбору крепежа, необходимо следовать проведенным расчетам в проекте.

Гайками называют цилиндр со сквозным резьбовым отверстием. Гайки навинчивают на болт или шпильку, что дарит прочную стяжку ответных фланцев.

Используют в тех соединениях, где необходимо оставить возможность демонтажа при необходимости. Производство гаек для фланцевых соединений регламентирует ГОСТ 9064-75. Существуют два вида: гайки шестигранные и гайки колпачковые. В мире ТПА чаще всего встречаются шестигранные гайки.

Шайбы. Крепежное изделие с центральным отверстием в виде кольца или диска. Подкладывается под гайку, шляпку болта или устанавливаются на концах шпильки. Шайбы предназначены для увеличения опорной поверхности, предотвращают самоотвинчивание крепления.

Изготавливаются по ГОСТ 11371-78 и могут быть выполнены в 2-х исполнениях. Шайбы хорошо справляются с задачей равномерного распределения нагрузки на основания скрепляемых материалов; увеличением площади прижима; предотвращают повреждения скрепляемых материалов и обеспечивают защиту от проникновения жидкости.

В результате, детали крепежа можно подвергать различным обработкам, покрывать специальными покрытиями, например оцинковывать или наносить кадмиевое покрытие. Материалы изготовления обширны, поэтому крепеж можно использовать практически в любой рабочей среде и подвергать практически любым покрытиям.

Чтобы заказать поставку крепежа для фланцевого соединения, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (800) 555-38-83 Бесплатно по РФ

➥ +7 (812) 328-38-38 Санкт-Петербург

➥ +7 (343) 384-38-38 Екатеринбург

— Осколкова Анастасия, контент-менеджер «ОНИКС»

ЧИТАЙТЕ ТАКЖЕ

С какими сталями работать? Подборка стали для фланцев: 09Г2С, 13ХФА, 15Х5М, 20, 12Х18Н10Т, 06ХН28МДТ, 10Х17Н13М2Т 24.05.2023

Что такое свободный фланец на приварном кольце? Опыт работы с ГОСТ 33259-15, ASME и DIN 22. 05.2023

Фланцевые заглушки для резьбовых отверстий. Что нужно знать, чтобы сделать правильный выбор? 16.05.2023

Зачем нужны ограничительные стержни для компенсаторов? 19.04.2023

---

Что такое шпильки? Все, что вам нужно знать

Мы много говорили о винтах и ​​болтах. Но как быть со шпильками?

Вот обзор ключевой информации, которую необходимо знать о заклепках, включая их назначение и доступные типы.

Что такое шпильки?

Шпильки представляют собой крепежные изделия с наружной резьбой, которые обычно выглядят и работают как резьбовые стержни. Они отличаются от винтов и болтов тем, что обычно у них нет головки, требующей затягивания, а есть только непрерывная резьба, которую можно соединить с гайками.

Однако шпильки — это универсальный крепеж, который бывает разных форм, стилей и размеров. Таким образом, хотя шпильки с непрерывной резьбой, упомянутые выше, вероятно, являются наиболее известными, существует множество других типов шпилек, которые вы можете встретить, например:

• Шпильки без головки, с резьбой только на одном конце и остальное тело
• Шпильки с резьбой на обоих концах и корпусом без резьбы посередине
• Шпильки с разной резьбой на обоих концах и корпусом без резьбы посередине
• Шпильки с разными диаметрами на обоих концах и корпусом без резьбы посередине
• Шпильки с шестигранником или буртиком посередине
• Шпильки с головкой на одном конце для постоянного присоединения к резьбовому элементу посредством сварки, обжатия или склеивания

Как видите, здесь много вариантов, и это только их начало. Но все это разнообразие и универсальность делает шпильки такими полезными.

Для каких целей используются шпильки?

Шпильки чаще всего используются для соединения двух компонентов с отверстиями с внутренней резьбой, такими как гайки. Но это довольно широкое описание, поэтому мы также перечислим некоторые из наиболее распространенных приложений, для которых они используются.

Шпильки часто используются для:

• ступиц колес в сборе
• Закрепить фланцы и прокладки
• Предотвращение утечки жидкостей через отверстия в машинах
• Сборка тяжелых материалов, таких как турбины и резервуары

Но, конечно, все эти приложения могут меняться в зависимости от того, с каким типом шипов вы работаете. Здесь почти безграничные возможности.

СВЯЗАННЫЕ: Нужен специальный болт, винт или шпилька? Уилсон-Гарнер может помочь.

Какие существуют типы крепежных элементов?

Теперь о некоторых конкретных типах шпилек. Хотя некоторые из них были описаны выше, вот более подробная информация об их фактических названиях и функциях, которые они включают.

• Шпилька с полной резьбой – Это самый распространенный и узнаваемый тип шпильки. По сути, это просто отрезок стержня с резьбой, который часто соединяется с гайками на каждом конце.
• Двусторонняя шпилька – Этот тип шпильки имеет резьбу на каждом конце и корпус без резьбы посередине. В некоторых случаях концы имеют одинаковую резьбу и диаметры; в других случаях они разные. В любом случае оба конца обычно предназначены для приема гаек.
• Шестигранная шпилька – Этот тип шпильки имеет резьбу на обоих концах, но имеет шестигранник или кольцо посередине.
• Шпилька с резьбой – Шпилька этого типа имеет короткую резьбу на одном конце, предназначенную для вкручивания в резьбовое отверстие. Затем, после стержня без резьбы посередине, на другом конце имеется длинная резьба, которая обычно соединяется с гайкой.
• Фланцевая шпилька – Этот тип шпильки имеет сплошной корпус с резьбой и скошенные концы. Он предназначен для установки двух гаек на противоположных концах, которые затягиваются для крепления фланцев трубы.
• Колесная шпилька – 9 шт.0055 Этот тип шпильки обычно имеет резьбу на одном конце, корпус, участок с накаткой и головку. Накатка предназначена для вдавливания и захвата ступицы колеса, фиксируя колесо транспортного средства на месте.

Компания Wilson-Garner может изготовить специальные шпильки, которые вам нужны

Нужны специальные шпильки, болты или винты для вашего применения? Уилсон-Гарнер может помочь. Мы являемся экспертами в производстве крепежных изделий американского производства по чертежам и ограниченным тиражом, и мы будем рады предоставить решение, которое подойдет именно вам. Чтобы начать работать с нами, свяжитесь с нами онлайн сегодня.

Специальные застежки

---

Шпильки: типы, размеры и области применения

• Производство и качество

Sarah
DeGuzman

Шпильки представляют собой стержни с резьбой, которые в основном соединяют фланцы. В сочетании с подходящими гайками шпильки также могут механически скреплять любые детали друг с другом. Эти болты используются в бурении, трубопроводах и даже в общей промышленности и на нефтехимических заводах.

В этой статье рассматриваются типы шпилек, таблица размеров шпилек и их использование в анкерных креплениях.

Предоставлено Fluid Sealing Products

Типы шпилек

Шпильки крепят нагрузки и распределяют напряжения. Они снижают вероятность поломок и повреждений. В зависимости от их конструкции и схемы резьбы существуют различные типы шпилек. Список типов шпилек включает множество вариантов:

• Полная резьба
• Нажмите Конец
• Двойной конец
• Клейкая шпилька
• Приварной болт
• Винт-дюбель
• Клинч-шпилька

С полной резьбой

Предоставлено IndiaMART

Этот тип крепежа представляет собой длинный стержень с резьбой. В шпильке с полной резьбой на каждом конце используются гайки для соединения крупных деталей. Эта шпилька также служит регулируемой частью машин и конструкций. Благодаря этому гайки могут перемещаться на значительное расстояние, при этом действуя с большой силой. Эти шпильки обычно используются с объектами, которые требуют быстрой сборки и разборки.

Отвод

Предоставлено IndiaMART

Этот второй тип обычно имеет короткую длину. Концы отводов целенаправленно заклепываются в проколотое отверстие. У них также есть вал и длинная резьба, предназначенная для установки гайки. Размер шпильки измеряется в целом. Конец метчика имеет скошенный конец, но конец гайки может иметь скошенный или круглый конец по выбору производителя. Резьбовые шпильки представляют собой специальные шпильки, для которых требуются особые требования к болтовым соединениям.

Двусторонний

Предоставлено: ASTM A193 Марка B8

Вариант с двумя концами обеспечивает одинаковую длину резьбы на обоих концах с валом посередине. Резьба подходит для гаек и соответствует допускам класса 2A. Эти крепежные детали часто используются в машинах и автомобилях.

Соединительный стержень

Предоставлено: JET PRESS

Соединительный стержень представляет собой прямую плоскую резьбу с широкой головкой и отверстиями в головке. Кроме того, он служит связующим звеном в соединениях и составных частях, образуя неподвижно закрепленную шпильку.

Связующие крепежи обеспечивают прочную металлическую точку крепления даже на конструкциях сложной формы из различных материалов, включая пластик, углеродное волокно, а также для крепления изделий из стеклопластика (GRP). Тем не менее, они также нашли несколько других применений, в которых традиционные крепежные детали не работают.

Их можно приклеивать к подложке или монтировать на поверхности большинства материалов с помощью клея или механических крепежных элементов, таких как винты, заклепки или гвозди. Шпилька или внутренняя резьба привариваются к перфорированной опорной плите. Клеевые крепления обеспечивают точки крепления для распределения нагрузки, что снижает риск прорыва тонкостенных конструкций.

Приварной болт

Предоставлено: Taiwantrade

Этот тип болта имеет машинную резьбу стандартной длины. Его тонкий широкий наконечник особенно облегчает сварку. Сварные болты обеспечивают прочное соединение, и производители часто используют этот тип соединения. Сварные крепления позволяют надежно прикрепить одну сторону соединения к основному материалу.

Винт для дюбеля

Предоставлено Kerol Hardware

Дюбель ввинчивается в дерево или металл. В то время как деревянные соединения сверлятся непосредственно в материале предмета, металлические аппликации вставляются в гнездо. Наиболее частые области применения не представляют большого интереса для производителей, например, изготовление мебели и крепление балясин к лестницам и напольным покрытиям. Будь то дерево или металл, эти крепежные детали требуют установки с помощью плоскогубцев или отвертки.

Клинч-шпилька

Предоставлено: Резьбовые заклепочные гайки и поставщик шпилек

Последний тип вставляет свою маленькую тонкую головку в пазы листового металла. Клинч-шпильки крепят головку к сопрягаемому материалу, а также обеспечивают сильное сопротивление крутящему моменту. Настоящим преимуществом заклепки является то, что она устраняет сварку.

Таблица размеров шпилек

Предоставлено: Wermac

Длина шпильки обычно измеряется от начала до конца или от первой резьбы до первой резьбы. Исходная резьба определяется как соединение основного диаметра резьбы и основания острия.

Общие примечания по допускам на размеры длины для всех шпилек:

• Допуск длины до 12 дюймов = ± 1,6 мм
• Допуск на длину от 12 до 18 дюймов = ± 3,2 мм
• Допуск на длину более 18 дюймов = ± 6,4 мм
• Длина шпильки не включает высоту фасок (точки).

Анкерный болт-шпилька

Предоставлено: Medium

Анкерный болт-шпилька представляет собой бетонный анкер с резьбовой частью, выступающей из бетона после его введения в бетон.
