Виды фурнитуры для пластиковых окон и их регулировка: Основные виды фурнитуры для пластиковых окон, устройство фурнитуры окон, как она работает

Основные виды фурнитуры для пластиковых окон, устройство фурнитуры окон, как она работает

Рис. 1. Схема фурнитуры пластикового окна.

Порой все положительные характеристики качественных пластиковых окон от ведущих производителей может свести на нет подбор неподходящей либо просто фурнитуры сомнительного качества. Со временем обнаружатся определенные дефекты, нарушающие нормальную эксплуатацию данной конструкции. Возможно, станет труднее открывать створки. Или начнет заедать поворотный механизм. Важно лишь одно: для обеспечения нормального функционирования всех элементов пластикового окна необходимо подобрать наиболее подходящую фурнитуру. В этой статье мы подробно рассмотрим все её виды, существующие в настоящее время.

Содержание [Скрыть]

• Ограничитель поворота
• Защелка
• Декоративные накладки
• Элемент для поднятия створки
• Откидные ножницы
• Детский замок
• Блокировщик поворота
• Многозапорный замок
• Оконная ручка
• Уплотнители
• Оконные петли
• Оконные цапфы и планки
• Угловой переключатель
• Оконные запоры
• Ролики
• Упоры
• Вентиляционные клапаны
• Фурнитура для москитных сеток
• Подоконники
• Оконные откосы
• Отливы

Классификация фурнитуры по типу открывания

• Поворотная фурнитура, с вертикальным подвесом. Это наиболее распространенная разновидность.
• Поворотно-откидная фурнитура. Регулировка положения створки производится путем поворачивания ручки. В первом режиме поворота створка открывается обычным способом. Во втором – откидывается. В откинутом положении створка удерживается при помощи фрамуги, крепящейся к раме. Поворотно-откидной тип фурнитуры также применяется в системах проветривания.
• Среднеподвесная фурнитура, с горизонтальным подвесом. Благодаря особенностям конструкции данного типа становится возможным открывание створки на 1800 (при этом ее можно зафиксировать в любом положении при помощи фрамужной системы на любой промежуток времени без риска провисания и деформации элементов конструкции). Среднеподвесную фурнитуру можно применять для окон необычной формы (например, для овальных или круглых).

Далее мы подробно рассмотрим в отдельности каждый из элементов фурнитуры для пластиковых окон, правильный выбор которых может оказать существенное влияние на надежность и долговечность нормальной эксплуатации всей конструкции.

Ограничитель поворота

Рис. 2. Ограничитель поворота.



Неприятно, когда приоткрытая створка под давлением воздушного потока вдруг резко распахивается. При этом возможно ее столкновение с другими элементами конструкции окна (профиль, рама). Для избегания подобных происшествий был создан ограничитель поворота.

Рис. 3. Ограничитель поворота.

Данный элемент представляет собой небольшую металлическую подвижную планку, которая соединяет между собой створку и раму окна. Угол поворота зависит от длины данного элемента. В большинстве случаев, длина планки позволяет ограничить угол поворота створки 900-ми. Данный показатель является достаточной величиной для оптимальной эксплуатации окна, при этом соблюдая все нормы безопасности (возможное столкновение и удары о другие конструкции при наличии ограничителя поворота становится невозможным). Высокая прочность металлической планки позволяет данному элементу переносить нагрузки от резких порывов ветра без повреждений.

Защелка

Рис. 4. Защелка.

Данный элемент фурнитуры обеспечит хорошее проветривание помещения без риска внезапного раскрытия створок. Защелка фиксирует их положение в приоткрытом состоянии, при этом оставляя пространство, достаточное для прохождения потока свежего воздуха. Помимо пластиковых окон, данный элемент также может устанавливаться на балконную дверь.

Защелки подразделяются на следующие типы:

По размещению:

• Врезные (размещают внутри конструкции оконной рамы)
• Наружные (крепятся на оконной створке).

По наличию планки:

• С запарной планкой, к которой прикрепляется зацеп.
• Без запорной планки.

По типу конструкции:

• Механические (с планкой или без нее).
• Магнитные (данный тип обладает более мощной фиксацией положения створки, чем механические защелки).
• Угловые.
• Роликовые (с подпружиниванием). Данный тип является более сложной разновидностью оконных защелок.

Декоративные накладки

Рис. 5. Декоративные накладки на пластиковых окнах.

Помимо повышенных прочностных, изолирующих и энергосберегающих характеристик, пластиковое окно должно обладать высокими эстетическими качествами и иметь хороший внешний дизайн. Для этих целей в конструкции профилей можно применять специальные декоративные накладки. Данное приспособление поможет интегрировать пластиковые окна и балконные двери практически в любой дизайн интерьера.

Декоративные накладки представляют собой алюминиевые либо пластиковые полосы. Данный элемент можно стилизовать под натуральное дерево, мрамор, металл, натуральный камень. Благодаря обширной цветовой палитре есть возможность выбирать любое сочетание оттенков и узоров.

Декоративные накладки можно располагать как на внешней, так и на внутренней стороне стеклопакета. Второй способ является немного более сложным с точки зрения монтажа способом, так как в этом случае необходимо внедрять накладки при сборке конструкции окна. Первый способ позволяет использовать элементы декорирования на готовой и установленной конструкции. Накладки также можно устанавливать на оконный профиль. Крепление производится за счет применения шурупов либо специальных растворов.

Элемент для поднятия створки

Рис. 6. Элемент для поднятия створки.

К сожалению, даже самая качественная фурнитура не гарантирует вечной эксплуатации. Со временем механизм оконной створки может начать «проседать» под действием её тяжести. Для предотвращения возникновения подобного дефекта в конструкцию оконной фурнитуры внедряется специальный элемент для поднятия провисшей створки (так называемые «трамплины»).

Наличие данного элемента позволяет значительно снизить нагрузку на петли и другие крепежные элементы в конструкции пластиковых окон, тем самым значительно продлевая долговечность их эксплуатации и сохраняя прочностные и изолирующие функции (независимо от того, в открытом или закрытом положении находится оконная створка). Элемент для поднятия створки предотвратит появление щелей между рамой и уплотнителем, которые станут источником сквозняков и проникновения атмосферных осадков внутрь помещения.

Откидные ножницы

Рис. 7. Откидные ножницы.

Откидные ножницы, как можно понять из названия, по своей конструкции имеют отдаленное сходство с одноименным изделием. Данный элемент состоит из двух металлических планок – подвижной и неподвижной, которые соединяются между собой при помощи болта и гайки. Неподвижная часть прикрепляется к верхней части оконной рамы. Подвижная планка крепится к верхней части створки окна.

Откидные ножницы позволяют вертикально откидывать оконную створку. Максимальный угол открытия равен 450-м (такая величина достигается только при достаточной длине подвижной планки). Откидные ножницы для окон обеспечат хорошее проветривание, при этом минимизируя степень проникновения внутрь помещения посторонних частиц (так как створка не открывается традиционным поворотным способом, а откидывается, при этом оставаясь преградой). Но при всей кажущейся простоте конструкции монтаж откидных ножниц лучше доверить специалистам.

Детский замок

Рис. 8. Детский замок.

Если в доме маленькие дети – любой предмет становится потенциально опасным. Особенно это касается окон. Поэтому для предотвращения несчастных случаев рекомендуется оснастить их специальными замками от детей. В настоящее время существуют следующие виды данного механизма:

• Оконная ручка со встроенным замком. Является одной из простейших разновидностей данной конструкции. Преимущества – проста и надежность эксплуатации. Недостатки – ключ требуется хранить в надёжном месте, и не терять.
• Блокиратор створки поворотно-откидного типа. Данный механизм крепится снизу створки. Надежно фиксируя ее положение, он не позволит ребенку открыть или закрыть окно, при этом оставив минимально необходимое для проветривания пространство.
• Штек-розетка с заглушкой. Данный механизм представляет собой запирающую розетку со съемной ручкой, которая хранится в недоступном для ребенка месте. Для открытия окна достаточно присоединить ручку к розетке.

Блокировщик поворота

Рис. 9. Блокиратор поворота на створке пластикового окна.

Блокиратор поворота створок позволяет зафиксировать четкий угол их положения без возможности полного открытия. Данный механизм станет хорошей защитой маленьких детей. В настоящее время существует две наиболее распространенные разновидности блокираторов поворота окон.

• Тросовый блокиратор. Весь механизм представляет собой замок, который монтируется на оконной створке, и трос, который соединяет ее с оконной рамой. При этом возможно откидывание, угол которого определяется длиной троса. Для полного распахивания окна требуется ключом отпереть замок и отсоединить трос.
• Накладной блокиратор. Представляет собой небольшой короб, который крепится снизу створки к оконной раме. В конструкции предусмотрено наличие замочной скважины. Положение створки фиксируется при помощи специальных защелок. При этом, как и в первом варианте, остается возможность проветривания помещения.

Многозапорный замок

Рис. 10. Многозапорный замок.

Многозапорный замок представляет собой запорное устройство, предотвращающее открытию либо взлому окна и проникновению в помещение посторонних людей либо. Также данный механизм служит отличной защитой детей от несчастных случаев.

Конструкция многозапорного замка состоит из следующих элементов:

• Сплошной штульп (металлическая пластина прямоугольной формы, напоминающая брусок).
• Основной запор.
• Дополнительный запор.
• Подвижная шина (приводит в действия все элементы многозапорного замка).

По способу запирания многозапорные замки подразделяются на два следующих типа:

• Ригельные замки (ригель является основным запирающим элементом)
• Безригельные замки (запирание происходит при помощи защелки либо дополнительных запоров)

По степени надежности многозапорные замки имеют значительное превосходство над однозапорными аналогами.

Оконная ручка

Рис. 11. Оконная ручка с замком.

В настоящее время появилось большое количество разновидностей оконных ручек с разной сложностью конструкции и дополнительными возможностями.

Типы ручек для пластиковых окон

• Стандартный. Наиболее дешевая и распространенная разновидность ручек. С их помощью можно распахивать створки как классическим, поворотным методом, так и откидным способом.
• Съемный. В данном случае предусмотрена возможность отсоединения оконной ручки от запирающего механизма. Подходят в качестве защиты маленьких детей (хоть и не являются наиболее безопасными в этом плане)
• Ручка с замком. Более надежный вариант. Наличие замка на окнах не позволит ребенку самостоятельно открывать створки. Замочный механизм вмонтирован в ручку. Запирающий механизм находится внутри створки.
• Ручка с кнопочным запором. Запирание окна происходит при нажатии кнопки, находящейся на оконной ручке. Не самый подходящий вариант для защиты детей.

Уплотнители

Рис. 12. Резиновые уплотнители для пластиковых окон.

Уплотнители являются одними из ключевых элементов пластиковых окон. Именно они обеспечивают герметичность всей конструкции, повышают сопротивление теплопередаче и тем самым увеличивают энергосберегающие показатели помещения. Уплотнители для пластиковых окон изготавливают, как правило, из резины. Именно этот материал не сегодняшний день обладает одними из наиболее высоких показателей изоляции и герметизации.

Типы уплотнителей из резины

• Силиконовые уплотнители. В качестве основного материала для их изготовления служит силиконовый каучук. Данный тип уплотнителей в настоящее время является лидером среди аналогов. Каучук – экологически чистый материал с прекрасными изолирующими свойствами и повышенной стойкостью к воздействию атмосферных осадков.
• Термоэластопластовые уплотнители (ТЭП). Основой послужила резина и модифицированный пластик.
• Уплотнители из синтетических каучуков. Основой для их изготовления является этилпропилен.

Оконные петли

Рис. 13. Оконная петля с крепежом.

От качества петель зависит прочность и долговечность эксплуатации всей конструкции. Поэтому к выбору данного элемента следует подходить особенно тщательно.

В зависимости от способа монтажа оконные петли подразделяются на следующие типы:

• Накладные. Представляют собой две металлические пластины с соединительным элементом (штырь и гнездо для него). Выпускаются для поворотно-откидных и обычных поворотных окон
• Ввертные. Петли данного типа крепят к раме окна при помощи резьбовых штырей (чем выше их количество, тем прочнее крепление). Количество штырей на одной пластине – от двух до четырех.
• Врезные. Один из наиболее надежных и долговечных типов петель. Благодаря врезанию в створку обеспечивается дополнительная плотность прилегания всех элементов, что значительно повышает показатель герметичности окна.
• Противовзломные. Разбор данного типа петель не представляется возможным при закрытом окне.

Оконные цапфы и планки

Рис. 13. Варианты запорных цапф.

Цапфы и планки предназначены для обеспечения максимально возможного прижатия элементов конструкции пластикового окна. Данная особенность позволяет в значительной мере повысить изолирующие и герметизирующие характеристики окон.

Цапфы представляют собой металлическую деталь, внешне имеющую отдаленное сходство с грибом (имеется своеобразная «ножка» и «шляпка»). Данный элемент предотвращает самопроизвольное проворачивание запирающих устройств и обеспечивает их максимальную сцепку, повышая прочность и безопасность всей конструкции.

Количество планок прямо пропорционально увеличению степени прижатия створок к раме. Как правило, на одну сторону оконной створки устанавливают одну планку. Для обеспечения оптимальной степени прижимания необходимо установить хотя бы по две планки на каждой из сторон створки. Помимо вышеописанных функций, планка также является хорошей опорой створки окон поворотно-откидного типа.

Угловой переключатель

Рис. 14. Угловой переключатель.

Основной функцией углового переключателя является передача движения запирающего механизма через угол. Данная конструкция, как можно догадаться из названия, изготавливается в виде уголка. Материалом, послужившим основой для изготовления углового переключателя, является упругая сталь (гибкость этого сплава позволяет обеспечивать плавный ход всех элементов данного механизма).

Для установки углового переключателя в рамах пластиковых окон создают специальные угловые пазы. Конструкция данного механизма состоит из двух частей – подвижной и неподвижной. В конструкцию первой входят запорные цапфы и планки, которые обеспечивают повышенное прижимание элементов окна. Последняя часть включает в себя 4 пластины из стали. Именно с их помощью становится возможной передача перемещения под нужным углом.

Для превращения простых угловых переключателей в противовзломные данные элементы можно доукомплектовать дополнительными противовзломными цапфами.

Оконные запоры

Рис. 15. Штульповый оконный запор.

Данное устройство представляет собой подвижную штангу с зацепами, положение которой регулируется при помощи вращательного движения оконной ручки. Вращение ручки приводит микролифт (небольшой рычаг, находящийся рядом с ней) в движение, а от него, в свою очередь, передается воздействие на элементы конструкции оконных запоров.

Оконные запоры служат для закрывания, открывания и откидывания створок. Подразделяются на следующие типы:

• Поворотно-откидной. Используется в одноименных типах окон и их модернизированных версиях (противовзломные пластиковые окна). Состоит из неподвижной и подвижной части (похожая на гребенку)
• Поворотный. Используется в конструкции более простых типов окон (откидные и поворотные). В конструкции данного типа отсутствует «гребенка».
• Штульповый. Находит свое применение в безымпостных двухстворчатых блоках окон.

Ролики

Рис. 16. Ролик раздвижного окна.

В настоящее время наблюдается тенденция роста популярности раздвижных окон. Этому способствуют следующие качества:

• Экономия пространства. При открывании створка окна отъезжает в сторону, не занимая полезной площади окружающего пространства.
• Необычный дизайн.
• Простота эксплуатации.

Главным элементом конструкции раздвижных окон является система роликов, которые представляют собой небольшие колесика, выполненные из металла, плотной резины, пластика либо нейлона. Данный элемент обеспечивает плавное открывание створок. Следует отметить, что пластиковые и металлические ролики при открывании могут создавать некоторый шум, в то время как резиновые ролики являются практически бесшумными.

Створки открываются по принципу, аналогичному процессу открывания дверей шкафа-купе. При поднятии створки вверх ослабевает прижим снизу. Створка при этом без усилий начнет соскальзывать в сторону другой части окна. При закрытии окно опускается, происходит смыкание уплотнителей, и створка стает на место.

Упоры

Рис. 17. Упор.

При отсутствии блокираторов и ограничителей поворота возникает риск удара оконной створки о находящуюся рядом стену. При открывании можно случайно повредить ручкой оконное стекло. Как максимально снизить вероятность возникновения подобных происшествий? Следует использовать специальные упоры для пластиковых окон.

Данные элементы фурнитуры для пластиковых окон представляют собой специальные накладки. Которые предотвращают механические повреждения конструкции окон и прилегающих стен. Как правило, это бывают накладки на оконные ручки, выполненные из резины, силикона и других упругих материалов. Также существуют пластиковые образцы.

Оконные упоры, в большинстве случаев, устанавливаются на ручках либо на подоконник. Их применение позволяет уберечь створки, стекла и стены от сколов, вмятин, трещин и других подобных повреждений механического характера.

Вентиляционные клапаны

Рис. 18. Приточный вентиляционный клапан.

Доступ свежего воздуха является крайне важным аспектом, который оказывает непосредственное влияние на состояние здоровья (как людей, находящихся в помещении, так и комнатных растений). Но в зимнее время года проветривание может причинять некоторые неудобства (происходит резкий перепад температуры в помещении, который может спровоцировать риск возникновения острых респираторных и простудных заболеваний). Для их предотвращения были изобретены вентиляционные оконные клапаны.

Данное устройство монтируется непосредственно в оконную раму. Принцип действия вентиляционного клапана базируется на природном механизме передачи воздушных потоков при возникновении разницы давления и температуры воздушных масс. В большинстве случаев расчетный объем пропускаемого в помещение воздуха равен примерно 20 м3/час. Данная величина позволяет проветривать комнату без возникновения чрезмерного перепада температур.

Фурнитура для москитных сеток

Рис. 19. Металлические крепления для москитных сеток.

Москитные сетки в настоящее время являются одним из наиболее эффективных и безопасных для здоровья человека способов борьбы с комарами. В самом простом исполнении данное устройство представляет собой сетчатое полотно с очень мелкими ячейками, размер которых достаточен для предотвращения попадания насекомых внутрь помещения, но в то же время способен пропускать достаточное количество свежего воздуха.

Фурнитура для москитных сеток состоит из следующих основных элементов:

• Металлические крепежные элементы. В свой состав включают 4 уголка из металла, 6 фиксаторов и набор саморезов для привинчивания к оконной раме.
• Пластиковые «карманы». Данное приспособление служит для прикрепления москитной сетки к оконному профилю с наружной стороны окна. Комплект состоит из двух небольших «карманов» (крепятся внизу рамы) и двух больших (крепятся сверху). Следует отметить, пластиковые карманы применяются для монтажа только сеток с сечением 12*24 мм.

Подоконники

Рис. 20. ПВХ подоконники.

Подоконник является одним из наиболее важных элементов всей оконной конструкции. Несмотря на то, что он не оказывает прямого воздействия на изоляцию помещения. Но при этом подоконник служит основой для всей оконной конструкции. Он должен обладать высокими показателями прочности, чтобы в течении длительного промежутка времени оптимально переносить нагрузку от элементов окна, а также других посторонних предметов, находящихся на нем (цветочные вазоны и т.д.).

Подоконники могут изготавливаться из следующих материалов:

• Древесина. Данный материал считается одним из ценнейших (как из соображений эстетики, так и по ценовым критериям).
• Пластик. Подоконники из этого материала обладают высокими прочностными показателями. Являются менее дорогостоящим вариантом. Также есть возможность отделать поверхность ПВХ подоконника под натуральное дерево, мрамор или дикий камень.
• Натуральный камень. Самый дорогостоящий вариант. В большинстве случаев материалом для изготовления подоконников этого типа служит гранит.
• Алюминий. Самый дешевый материал. Алюминиевые подоконники устанавливаются с наружной стороны (в большинстве случаев).

Оконные откосы

Рис. 21. Оконные откосы.

После установки пластиковых окон по бокам от рамы остается достаточно большой промежуток, который изолируется при помощи монтажной пены. После её затвердевания сверху наносится несколько слоев специальной изоляционной смеси. Этих мер может быть вполне достаточно для оптимального функционирования всей оконной конструкции. Но для повышения изоляции и герметичности окна рекомендуется применять специальные откосы.

Оконные откосы представляют собой пластиковые сэндвич-панели (самый распространенный тип). Конструкция данного изделия включает в себя следующие элементы:

• Два листа, выполненных, как правило, из пластика.
• Прослойка из пористого пенополистирола.

Пластиковые сэндвич-панели обладают повышенными показателями гидроизоляции и сопротивлением теплопередаче. При их наличии отпадает необходимость в дополнительном утеплении окна. Но следует отметить, что при попадании влаги внутрь конструкции возможно разрушение пенополистирольной прослойки. Поэтому стыки между стеной и откосом следует заделать специальными уголками, которые предотвращают проникновение влаги внутрь плит.

Отливы

Рис. 21. Схема правильной установки отлива.

Наличие отлива в оконной конструкции способно значительно продлить срок её службы и сохранить при этом высокие показатели гидроизоляции и герметизации. Отлив представляет собой пластину, которая устанавливается с наружной стороны под окном. Предназначен для отведения атмосферных осадков и влаги от профиля.

Пластина, из которой изготавливается отлив, изгибается под определенным углом. Основой для её изготовления служат следующие материалы:

• Пластик (ПВХ отливы). Наиболее распространенный и выгодный с точки зрения соотношения качества и стоимости тип отливов.
• Оцинкованный лист (в качестве внешнего покрытия используется пластизол либо полиэстер).
• Алюминий. Отливы из данного материала изготавливаются путем изгибания листа (его толщина, как правило, составляет 1 мм). Окрашивание происходит методом напыления специального порошка.

Следует отметить, что применение отливов не только продлевает срок службы окна и повышает его изоляционные качества, но и придает всей конструкции полный, завершенный вид.

Регулировка пластиковых окон самостоятельно или на заказ — нюансы и советы

читать
10 минут

прочли
838 человек

обновили
11 октября 2022

опубликовали
14 января 2019

Темы похожих статей (тэги): Дизайн   Остекление   Регулировка   Услуги   Фасадное/панорамное остекление   Фурнитура

Если хотите, чтобы окно сохраняло герметичность, придётся дважды в год настраивать фурнитуру. Это простой процесс, с которым справится любой человек. Главное — найти толковую инструкцию. Рассказываем, как отрегулировать пластиковые окна правильно, чтобы избежать продувания и других проблем.

Регулировка фурнитуры пластиковых окон своими руками: пошаговая инструкция

Любое окно ПВХ нуждается в периодическом обслуживании. Вы можете годами пользоваться конструкцией, ничего не делать и не замечать, как она постепенно выходит из строя. Наступит момент, когда створка начнёт закрываться с лёгким трением, появятся небольшие сквозняки, трудности с ручкой.

Если вы уже столкнулись с подобным, можно вызвать мастера или попробовать самостоятельно разобраться, какие винты и каким образом нужно отрегулировать.

Необходимые инструменты для регулировки

Обычно достаточно одного ключа-шестигранника соответствующего размера. Однако в некоторых случаях может потребоваться кое-что ещё:

• плоскогубцы, чтобы удобнее было поворачивать эксцентрики;
• отвёртки, насадки в форме «звёздочек»;
• плоская, крестовая отвёртки;
• смазка, спрей.

Недостаточно просто развернуть эксцентрики в нужном направлении. Чтобы система слаженно работала, обязательно протрите металлические детали мягкой тканью от пыли, загрязнений, остатков прошлой смазки, а затем нанесите защитный состав заново. Такая процедура проводится дважды в год вместе с настройкой створок.

Работаем
с 2004 года.



И знаем об окнах всё. Проверьте!

Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

773

новых
клиентов
в феврале.

93%

клиентов очень
довольны нашей работой.

3%

клиентов довольны
нашей работой.

Когда нужно регулировать пластиковые окна

Перенастраивать положение створок требуется раз в полгода. Обычно это делается на стыке сезонов: с осени на зиму, с весны на лето. Делать это обязательно, иначе резиновые уплотнители будут изнашиваться быстрее, чем этого хотелось бы.

Есть ещё несколько случаев, в которых может потребоваться преждевременное проведение регулировки:

• створки плохо закрываются;
• ручки расшатались;
• появился сквозняк;
• створки провисают;
• потрескался уплотнитель.

Если вы столкнулись с одной из таких неприятностей, регулировка может помочь.

Продукция и услуги Фабрики Окон

Деревянные окна

Натуральность, экологичность, долговечность и изысканность – главные преимущества деревянных окон. Изделия обеспечивают высокий уровень теплоизоляции.

Пластиковые окна

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Алюминиевые окна

Прочные и современные алюминиевые окна надежны, безопасны и долговечны в эксплуатации. Прекрасная альтернатива пластику и дереву по доступной цене.

Аксессуары для окон

Сделать окна удобными и комфортными помогут подоконники, роллетные шторы, рамочные москитные сетки, откосы.

Производство окон

Собственное современное производство, высококачественные материалы и новейшие технологии позволяют предложить лучшие оконные решения по доступной стоимости.

Что именно можно регулировать

Может потребоваться отрегулировать один из подвижных компонентов оконной системы:

• запорные цапфы;
• нижняя поворотная петля;
• верхняя поворотная петля.

Разберёмся поподробнее, в каких случаях это нужно сделать, а также как самому провести все работы.

1. Повращать запорные цапфы

Положение цапфы определяют усилие, с которым створка прижимается к раме. Зимой степень прижима обязана быть максимальной, чтобы не позволить холодному воздуху проникать сквозь мелкие щели, а тёплому — убегать на улицу. Летом разрешается ослабить хватку. Это обеспечивает дополнительную вентиляцию, а также способствует сохранению уплотнителей в работоспособном состоянии.

Специальный инструмент не требуется. Достаточно шестигранника или отвёртки «звёздочки», с помощью которой получится развернуть эксцентрик, находящийся внутри цапфы. Оптимальное время для проведения работ — погода в районе +5-10 градусов.

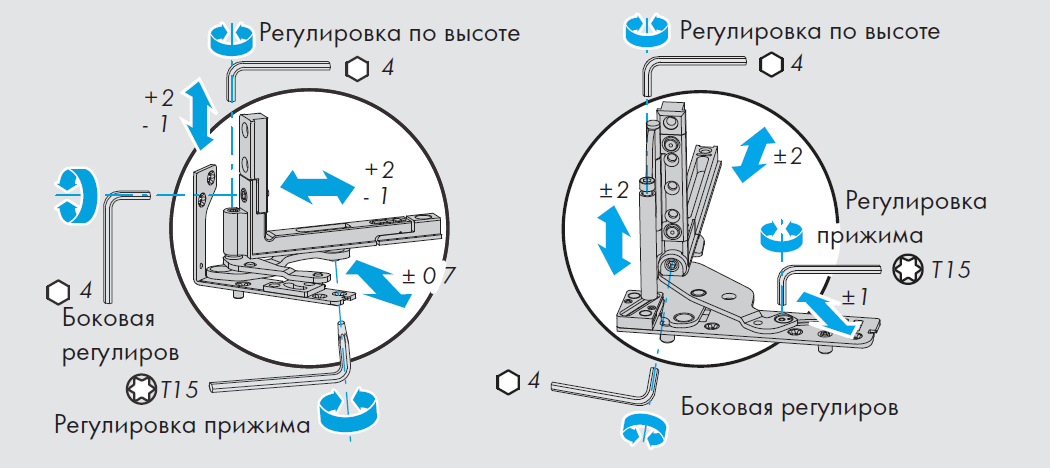

2. Отрегулировать петли створок

Если вы перевели цапфы, но сквозняки остаются, причин может быть несколько. Одна из них — износившиеся уплотнители. Оценить качество детали легко: достаточно пристально рассмотреть их на наличие трещин, ломкости.

Иногда причиной становится проседание створки. В итоге теряется контакт цапфы и ответной пластины. Когда мы поворачиваем ручку, элемент должен зацепиться за пластину, прижимая створку. Если этого не случается, герметичность нарушается.

Если причина в проседании, следует передвинуть створку в сторону, чтобы цапфы смогли достать до пластин. Но сначала требуется узнать, какие именно элементы не справляются со своей задачей. Закрываем окно, берёмся за раму в тех местах, где есть цапфы, и легонько тянем на себя. Если детали фиксируются, рама остаётся неподвижной, если нет — сдвигается. Когда места расстыковки обнаружены, можно начинать настройку. В это случае достаточно отрегулировать положение верхних или нижних петель.

3. Отрегулировать верхнюю петлю

Если верхний наружный угол отстаёт от рамы, его следует подвинуть. Советуем открыть окно на 90 градусов или больше, найти петлю с отверстием под шестигранник. Поворачивайте ключ, пока угол не будет достаточно прижат к раме. Однако между петлёй и створкой должны оставаться несколько миллиметров. Иначе ножницы не смогут сложиться, а конструкция не закроется.

Иногда это не помогает. Тогда настраивать следует другую петлю — на поворотно-откидном механизме. Створку придётся открыть в поворотном и откидном положении одновременно.

4. Отрегулировать нижнюю петлю

Если обнаружено плохое прилегание снизу, настраивайте нижние петли. Створка должна быть открыта независимо от того, ближе или дальше нужно сдвинуть её от петли. В нижней части петли есть отверстие для настройки. Вращаем ключ по часовой стрелке, если нужно приблизиться к петле, против часовой, если требуется отодвинуться. После каждого подкручивания нужно закрывать створку. Как только элементы хорошо прилегают друг к другу, подкручивать больше не требуется.

Если петли выкручены до максимума, а прилегание плотнее не стало, возвращаемся в изначальную позицию. Регулировать нужно другой винт.

В нижней петле есть дополнительный винт. Створка ставится на проветривание, а с петли снимается защитный колпачок. Поворот по часовой стрелке позволяет приподнять конструкцию, против часовой стрелки — опустить.

5. Отрегулировать ручку

Ручка стала туго проворачиваться. Первое, что нужно сделать, — проверить качество смазки. Если она высохла или засорилась, прочищаем ручку, заново проводим смазку.

Если это не помогло, открываем окно и настраиваем петли, пока сложности с ручкой не исчезнут.

6. Регулировка прижима пластикового окна

Если вы проводите сезонную настройку, действовать советуем по следующей схеме:

• Откройте створку. На торце вы увидите цилиндрическую или овальную выступающую головку. Это цапфа. Таких деталей на торце обычно несколько. Отрегулировать нужно всё.
• Настроить цапфу. Если деталь овальная, а положение вертикальное, то прижим минимальный, положение горизонтальное — максимальный. Сейчас чаще встречаются цилиндрические модели. Поворот в левую сторону наращивает прижатие, а в правую — ослабляет. Дополнительные эксцентрики располагаются на верхней части створки, на внутреннем торце, внизу. Их тоже нужно отрегулировать.
• Перепроверьте. Все эксцентрики обязаны смотреть в одну сторону. Если вы что-то напутаете, створка автоматически перекосится. К тому же появятся сквозняки.

7. Как отрегулировать пластиковое окно, чтобы не дуло

Иногда настройка цапфы не помогает. Прижим остаётся неплотным. Сквозняки не проходят. Обычно причиной становится смещение конструкции по вертикали или горизонтали. В итоге эксцентрик просто не достаёт до ответной части.

Мы уже говорили, как нужно определить место неполадки. Открыть створку, запомнить места, где располагаются цапфы. Можно отметить их фломастером прямо на профиле. Затем требуется закрыть окно, потянуть на себя в местах расположения эксцентриков. Если движения не наблюдается, всё в порядке, если небольшой сдвиг есть — нужна настройка.

8. Регулировка пластикового окна по горизонтали

Небольшой перекос — проблема, которая быстро устраняется самостоятельно. Нужно выровнять створку по горизонтали. Делается это исключительно в открытом положении.

Снизу есть два отверстия для регулировки — с наружной, внутренней стороны. Поворот по часовой стрелке даёт смещение к петле, приподнимает нижний угол конструкции. Поворот ключа против часовой стрелки, смещение идёт от петли, а угол опускается.

Верхнюю петлю тоже приходится настраивать. Но делать это можно только в открытом положении. Поворот выполняется по тому же принципу, что и в предыдущем случае. Такие манипуляции помогают переместить створку на 2 мм.

9. Регулировка пластикового окна по вертикали

Если видите, что перекос пошёл по вертикали, настраивать следует нижнюю петлю. Соответствующий винт располагается в верхней части петли. Для доступа снимается пластиковый колпачок. Лучше всего проводить работы в режиме проветривания. Если вращать ключом по часовой стрелке, створка поднимается, против часовой стрелки — опускается. Диапазон регулировок аналогичен работам по горизонтали — перемещение на расстояние до 2 мм.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик и irecommend.

1583 отзыва

628 отзывов

71 отзыв

Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

11.05.2023

Валерий

 Достоинства:

Установка двери была проведена достаточно профессионально.…

 Недостатки:

Сама установка была перенесена на четыре дня, но…

 Комментарий:

С этой компанией можно иметь дело

№ ФО8-125787

Весь отзыв

10. 05.2023

Михаил

 Достоинства:

Хорошие, качественные окна. Не первый раз заказываю

 Недостатки:

Что-то сломалось в сервисе. Установили в сентябре…

 Комментарий:

№ ФО8-572341

Весь отзыв

07.05.2023

Анна

 Достоинства:

Из курятника наш балкон превратился в потрясающий…

 Недостатки:

Работа склада нас подвела — причем несколько раз.…

 Комментарий:

Замер великолепен. Изготовление быстрое. Монтаж…

№ ОЗ-589743

Весь отзыв

17.04.2023

Геннадий

 Достоинства:

Работы по остеклению и отделке балкона выполнялись…

 Недостатки:

Не отмечено.

 Комментарий:

Спасибо за работу.

№ ФО8-124594

Весь отзыв

13.04.2023

Ольга

 Достоинства:

Понравилась работа менеджера Смирнова Василия Валерьевича,…

 Недостатки:

Нет

 Комментарий:

Первый раз меняю окна во всей квартире, включая…

№ ФО8-599206

Весь отзыв

12.04.2023

Виктория и Александр

 Достоинства:

Менеджер по телефону очень подробно рассказала,…

 Недостатки:

Столкнулись с обычным российским «доплатите». У…

 Комментарий:

Печально, что в России по итогу заключение договора…

№ СЭ-126110

Весь отзыв

10.04.2023

Анна

 Достоинства:

Я просто показала картинку с сайта менеджеру-замерщику…

 Недостатки:

Очень долго делают окошки с ламинацией. Меня предупредили…

 Комментарий:

Мой третий заказ в Фабрике. Пережили зиму -20С,…

№ ФО8-920148

Весь отзыв

Читать все отзывы

Почему важно проводить регулировку

Настройка окон помогает поддерживать комфортный микроклимат в помещении. Зимой она обеспечивает максимальную герметичность, отсутствие сквозняков. Летом помогает улучшить проветривание. Если вы надолго уезжаете в отпуск, летний вариант прижима обеспечит безопасное проветривание.

Если забывать о регулировке, конструкции могут раньше потребовать ремонта. Например, длительное давление в зимнем режиме эксплуатации может ускорить деформацию уплотнителя. Вы начнёте замечать, что от окна дует, а сам уплотнитель начнёт трескаться.

Регулировка пластиковых окон лето-зима

Настроить окно по принципу зима-лето можно самостоятельно. Летом прилегание должно быть минимальным, зимой — максимальным. Разобраться в работе эксцентриков несложно, об этом мы уже говорили выше.

Оценить плотность прилегания створки можно несколькими способами. Вы можете взять зажжённую спичку или зажигалку, провести ею по периметру. Где пламя будет колыхаться, там дует ветер. Значит, герметичность нарушена. Второй способ предполагает, что нужно зажать между рамой и створкой обычный лист бумаги. Если окно закрыто, а лист вытягивается, герметичность нарушена. Если лист плотно сидит между створкой и рамой, значит, всё в порядке.

Почему наши
сотрудники
такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

Владимир
Анисимов
Сервисный мастер

Владислав
Богинский
Сервисный мастер

Максим
Завьялов
Менеджер заказа

Сергей
Савостин
Менеджер заказа

Смазка окон ПВХ

Большая часть поломок вызвана отсутствием смазки. Новая фурнитура в достаточном количестве покрывается смазкой. Со временем она высыхает, теряет свои свойства. Особенно быстро это происходит в промышленных районах с загрязнённым воздухом. Пыль оседает на движущихся деталях. Смазка её впитывает, хуже справляется со своими задачами. Поэтому вместе с регулировкой цапф, петель рекомендуется проводить очистку элементов от грязи, а также смазывать их.

Чем смазывать?

Существуют спецсредства, которые продают производители окон или специализированные магазины. Смазка поставляется во флаконах с тонкими насадками, чтобы было удобно добираться до любой фурнитуры. Также можно применять силиконовые, аэрозольные составы разновидности WD-40.

Поверхность должны быть чистой, сухой. Перед смазыванием детали нужно тщательно вымыть, протереть сухой салфеткой. Грязь из труднодоступных мест убирается зубной щёткой, губкой. Только после этого наносится смазывающий состав.

Что смазывать?

Обрабатывать нужно все элементы, которые сделаны подвижными:

• цапфы;
• ножницы;
• петли;
• крепления;
• защёлки.

Сначала вы наносите каплю средства на элемент. Даёте ему поработать, вобрать столько средства, сколько нужно. Затем убираете излишки смазки сухой чистой салфеткой.

Нужно смазывать также уплотнители. Для этого используется отдельный состав. Позволяет поддерживать эластичность. Желательно, проводить смазывание элементов дважды в год.

Пластиковое окно — сложная конструкция, в состав которой входит немало подвижных деталей. Все они нуждаются в постоянном уходе, регулировке. К тому же степень прижима створки к раме не может быть постоянно одинаковой. Это не только вредно для уплотнителя, но и неудобно для пользователя. Если створки находятся в летнем режиме, зимой они будут пропускать холодный воздух внутрь помещения.

«Фабрика Окон» предлагает смазочные вещества для уплотнителей, подвижных элементов. Если у вас нет времени разбираться в том, как обращаться с цапфами или регулировать петли,  наши специалисты помогут справиться с любой задачей в короткие сроки.

Список литературы

Официальный сайт производителя ПВХ — https://deceuninck.ru/.

Борискина И.В., Шведов Н.В., Плотников А.А. Современные светопрозрачные конструкции гражданских зданий. Справочник проектировщика. Том 2. Оконные системы из пвх.

ГОСТ 34379-2018 «Конструкции ограждающие светопрозрачные».

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

Наш специалист не только проведёт замеры, но и поможет выбрать подходящий профиль, стеклопакет, фурнитуры, аксессуары.

Инженер ответит на все вопросы, даст рекомендации по остеклению именно вашей квартиры и сделает это бесплатно. Время приезда выбираете вы сами.

При обращении до 14:00 можем приехать на замер сегодня!

Заказать звонок

Оконная фурнитура – ​​13 простых способов заработать больше на продаже окон

У вас есть бизнес? Вы устанавливаете окна и двери? Вы задаетесь вопросом, как выделиться на рынке столярных изделий и получить больше клиентов? Если вы ответили утвердительно на один из вышеперечисленных вопросов, эта статья для вас.

---

Современный рынок оконных и дверных столярных изделий, несмотря на большой спрос на монтажные услуги и сами изделия, непрост. Многие компании ищут способы оптимизации продаж и методы максимизации прибыли. Специально для вас, продавца или установщика, мы подготовили следующий список вещей, благодаря которым вы заработаете больше денег, сэкономите время на жалобах и получите довольного клиента!

1. Ручки  Secustik ^®

Ручка имеет запорный механизм, который затрудняет открывание окна снаружи. Характерной особенностью этих ручек также является специфический звук, который издает механизм Secustik при повороте ручки.

Что вы получаете как компания?

• увеличение товарооборота на 5-10% – 30-50 злотых за единицу окна
• снижение риска рекламации (прочность ручки)
• вы становитесь специалистом для заказчика

Простая пластиковая ручка (слева) по сравнению с ручкой Secustik (справа).

Что получит ваш клиент?

• его и других членов семьи безопасность повысится – благодаря механизму Secustik сложнее взломать окно (см. видео) ручка «подскажет» при открытии окна и при наклоне окна
• эстетичный внешний вид и прочная отделка

Оцените преимущества ручки Secustik на практике.

2.  Утепленная кромка

Используется между стеклами для дополнительной теплоизоляции

Что вы получаете как компания?

• Увеличение товарооборота примерно на 1-2%
• вы станете специалистом по работе с клиентами

Что получит ваш клиент?

• лучшие тепловые характеристики при низкой стоимости
• визуальная отделка окна (вместо стандартных алюминиевых дистанционных планок – их теплые варианты выполнены в разных цветах)
• уменьшение образования водяного пара и плесени внутри окна
• повышенная герметичность стекол

Теплая кромка улучшает не только тепловые параметры окна, но и его визуальные качества.

• спокойствие на долгие годы – меньше риск разбить стекло (больше гибкости, чем у стандартной дистанционной рамки)
• с использованием теплой кромки Superspacer, добавляет до 2 дБ улучшенной акустики.

Теплая кромка SuperSpacer изготовлена ​​из вспененного полимера, содержащего молекулярное сито, что придает ему исключительные свойства.

3.  Скрытые петли

Петли, скрытые в створке

Что вы получаете как компания?

• становишься специалистом для заказчика
• увеличение товарооборота на окно (2-3%)
• вы не думаете о накладках на петли – вы экономите время и деньги на услугах
• снижаете риск рекламаций (до 30% выше грузоподъемность)

Что получит ваш клиент?

• эстетичный внешний вид на протяжении всего срока службы окна,
• отсутствие грязных, неэстетичных, выпадающих заглушек
• увеличение срока службы окна

На двух фотографиях слева самый обычный вид обычных петель. С правой стороны угол с закрытыми петлями. Нет видимых петель = нет проблем.

4.  Матовое стекло

Стекло с ограниченной прозрачностью.

Что вы получаете как компания?

• вы увеличиваете оборот на одно окно (1-2%)
• становитесь специалистом по работе с заказчиком

Что получит ваш клиент?

• чувство уединения в ванной комнате с одновременным доступом к дневному свету – никаких заплесневелых занавесок и т. д.
• комфорт (используя матовое стекло, можно отложить портьеры или другие шторы)

Матовое стекло идеально подходит для ванной комнаты, где оно защищает конфиденциальность вашего клиента.

5.  Защитное стекло

Закаленное/многослойное стекло

Что вы получаете как компания?

• вы увеличиваете товарооборот в расчете на одно окно (2-5%)
• становитесь специалистом для клиента
• вы формируете имидж компании, которая заботится о клиенте.

Что получит ваш клиент?

• безопасность (благодаря защитному стеклу ребенок или взрослый не поранится при разбитии стекла)
• дополнительная защита от взлома (даже разбитое защитное стекло не позволит посторонним проникнуть в ваш дом или магазин)

Защитное стекло из клееного стекла идеально подойдет, например, для торгового зала в торговом центре. Даже после поломки эффективно предотвращает проникновение.

6.  Солнцезащитные очки

Остекление Suncool обеспечивает большую защиту от солнечного излучения.

Что вы получаете как компания?

• вы увеличиваете свой заработок с окна (на 30-40% больше оборота с окна!)
• вы становитесь специалистом по работе с заказчиком

Что получит ваш клиент?

• комфорт (благодаря более низкой внутренней температуре)
• снижение затрат на кондиционирование воздуха

Suncool – термохроматическое стекло – стеклопакеты с высоким светопропусканием и низким коэффициентом пропускания солнечной энергии (источник: www. pilkington.com).

7.  Окно FIX как способ сэкономить

Клиент утверждает, что предложение, которое вы ему представили, слишком дорогое? Вот как сократить расходы на покупку!

Что вы получаете как компания?

• вы становитесь специалистом  знающим рынок и цены в оценке клиента
• вы выигрываете больше сделок/тендеров

Что получит ваш клиент?

• экономит деньги
• больше света в помещении
• повышает тепловой комфорт – окна FIX имеют лучшую теплоизоляцию!

8. Первый наклон

Обратный способ открывания окна, альтернатива кнопкам и клавишам. Благодаря простой смене фурнитуры – ручка, расположенная горизонтально, откидывает окно, установка ручки вертикально вверх открывает окно. Дополнительная безопасность, особенно для маленьких детей.

Что вы получаете как компания?

• вы повышаете заработок за окно
• вы создаете имидж компании, которая заботится о безопасности клиентов
• вы становитесь специалистом по работе с клиентами

Что получит ваш клиент?

• дополнительная безопасность (ребенок не откроет окно, только откинет его)

Сначала откиньте на практике.

9. Ручка балконная наружная

Маленькая наружная ручка для балконных дверей. Позволяет закрывать двери без внешней ручки.

Что вы получаете как компания?

• вы создаете имидж компании, которая заботится о комфорте клиентов

Что получит ваш клиент?

• возможность удобно закрыть балконные двери находясь на балконе

Ваш клиент часто выходит на балкон, например покурить? Конечно, он оценит балконную защелку с перилами.

10. Стекло с переменной прозрачностью

Адаптивное стекло – особенно полезно в офисных помещениях – благодаря подключению к сети полупрозрачное окно становится матовым.

Что вы получаете как компания?

• вы становитесь специалистом по работе с заказчиком
• увеличиваете товарооборот на стакан (100-150%)
• строите имидж современной компании с современными решениями

Что получит ваш клиент?

• чувство уединения во время встреч или встреч в офисе

Посмотрите, как работает стекло с переменной прозрачностью.

11.  Заполнение посадочного паза

Что вы получаете как компания?

• вы создаете имидж компании, которая заботится о комфорте клиентов
• увеличение товарооборота на одно окно (1-2%)

Что получит ваш клиент?

• нет проблем с очисткой грязного паза фурнитуры
• удобство пользования окнами

Монтажный паз – углубление в оконной раме. Без наполнения – легко испачкаться.

12.  Серый уплотнитель

Большинство окон на мировом рынке по-прежнему белого цвета. Серый сочетается с белым!

Что вы получаете как компания?

• вы создаете имидж компании, которая заботится о комфорте клиентов
• увеличение товарооборота на одно окно (1-2%)

Что получит ваш клиент?

• эстетический вид окон

Серая прокладка дает лучший визуальный эффект.

13.  Низкий алюминиевый порог для балконных дверей

Низкий алюминиевый порог вместо обычного подоконника из ПВХ

Что вы получаете как компания?

• вы создаете имидж компании, которая заботится о комфорте клиентов
• увеличение товарооборота на одно окно (1-2%)
• вы получаете уважение в глазах клиента, у которого есть ребенок, инвалид или выходит на террасу с тележкой

Что получит ваш клиент?

• комфорт при выходе на балкон или террасу
• не разрушает/не царапает ПВХ порог

Благодаря низкому алюминиевому порогу ваш клиент будет дольше наслаждаться его прочностью и эстетичным внешним видом.

Руководство по эксплуатации и обслуживанию пластиковых окон с металлической фурнитурой Maco

Рекомендации для пользователей

• Ваши окна (или балконные двери) оснащены высококачественной поворотно-откидной фурнитурой, обеспечивающей высокий уровень удобства и простоты использования. . Несмотря на это, пользователям рекомендуется внимательно прочитать это руководство и следовать нашим инструкциям по использованию. Для вашей безопасности, пожалуйста, также внимательно прочитайте все инструкции по технике безопасности.
• Сохраните это руководство для дальнейшего использования и обязательно сообщите другим пользователям о его содержании.
• Проверьте, снабжено ли окно табличкой обращения.
• Чтобы обеспечить долгий срок службы ваших окон, соблюдайте инструкции по уходу.

Использование

Постоянное положение вентиляции.
Открытое положение – только для кратковременного проветривания или очистки стекла.
Не оставляйте створку в этом положении без присмотра.
Закрытое положение – для выхода из помещения или остановки вентиляции.

Положение для микровентиляции.

Техническое обслуживание

Для обеспечения исправной работы поворотно-откидной фурнитуры ваших окон или балконных дверей необходимо ежегодно выполнять следующие процедуры технического обслуживания.
• Визуально проверьте шарниры на наличие чрезмерного износа.
• При необходимости смажьте все движущиеся части и крепления поворотно-откидной фурнитуры.
• Используйте только неагрессивные чистящие средства и средства по уходу.



Эти требования по техническому обслуживанию также относятся к типам окон, не указанным отдельно в данном руководстве (например, поворотно-откидным, поворотным и двустворчатым).



Инструкции по технике безопасности

Избегайте попадания пальцев в окно. Риск выпадения. Опасность получения травм из-за внезапных порывов ветра.   Не размещайте дополнительные грузы на створке. Не прижимайте створку больше угла открывания. Перед закрытием окна убедитесь, что между створкой и рамой нет посторонних предметов.

Общие рекомендации для пользователей окон

Качественное окно способно на гораздо большее, чем просто пропускать воздух и свет:
это элемент дизайна, а также конструктивная деталь с высокими техническими требованиями.



Помимо обслуживания фурнитуры пользователям рекомендуется регулярно проверять состояние оконной поверхности, стекла и уплотнителей и немедленно устранять неисправности.



Для очистки используйте только мыльную воду; не используйте агрессивные чистящие средства.



Регулировка окон

Все настройки должны выполняться производителем окна. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
