Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.
Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.
По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.
Особенности установки коллектора
Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.
Но все же некоторые рекомендации специалистов не будут лишними:
- Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
- К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
- Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
- Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
- Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.
Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата.
Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.
Коллекторные системы сборного типа
Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:
- узел подмеса для теплых полов;
- кран для слива;
- воздухоотводчик;
- циркуляционный насос.
Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.
Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи.
Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.
Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.
Подсоединение к котлу
После того как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.
Выполнение подключения теплого пола
Данную работу осуществляют в определенной последовательности:
- Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
- В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
- Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
- Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
- В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.
Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.
Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения. Читайте также: «Как запустить теплый водяной пол правильно – последовательность и порядок действий».
Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить. Читайте также: «Схема подключения теплого пола: основные правила».
Схема подключения двухконтурного газового котла для радиаторного отопления и теплого пола
Двухконтурные газовые котлы наиболее удобные для применения.
В этих котлах обычно уже присутствуют все необходимые элементы (котловой насос, группа безопасности, расширительный бак, автоматика для управления работой котла). Они компактны и удобно размещаются без специальных помещений, например, на кухне или в прихожей.
Основным отличием от одноконтурных котлов является возможность подогрева воды. С этой целью и применяется второй контур. При включении горячей воды у смесителя или душа, котел сам переключается на подогрев воды (приоритет ГВС) и также сам выключается при выключении.
Отопительный контур такого котла может быть настроен на радиаторное отопление или на теплый водяной пол. Соответствующие настройки касаются температуры теплоносителя в отопительном контуре.
Такого типа котлы наиболее удобны в квартире/доме, где один санузел и небольшое количество одновременно работающих приборов для водоразбора (смесителей). Причем санузел должен располагаться как можно ближе к котлу. В противном случае вода на участке трубы для подачи горячей воды, будет остывать при каждом продолжительном отключении и ее придется сливать при каждом последующем включении.
В двухконтурных котлах нельзя применить рециркуляцию горячей воды, чтобы у смесителей она всегда была горячая и ее не требовалось сливать. Это также исключает применение водяных полотенцесушителей, которые как раз используются для рециркуляции горячей воды обратно, к котлу.
То обстоятельство, что горячая вода генерируется в котле в проточном теплообменнике, ограничивает расход горячей воды. Как правило, это один санузел (один смеситель или душевая система).
Рис.1

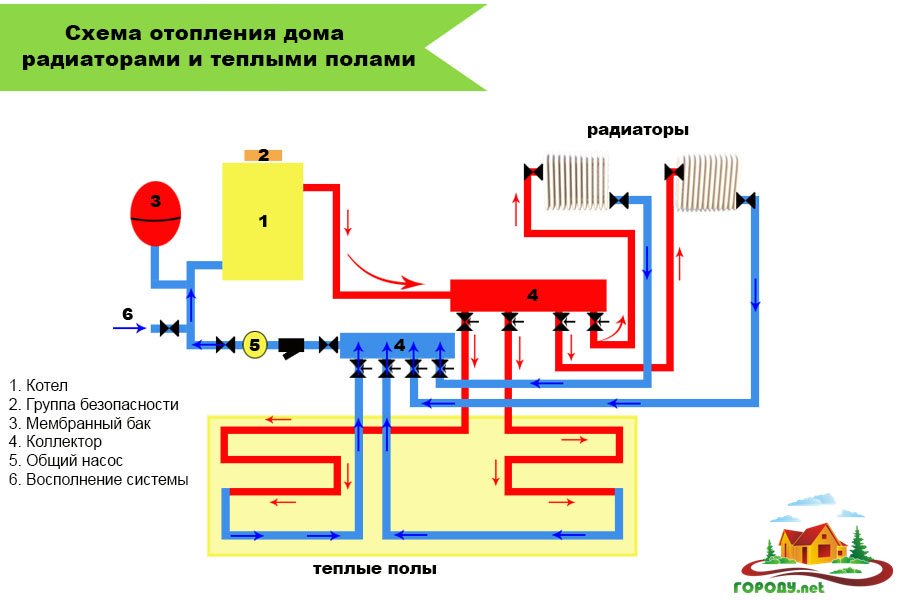

На рис.1 показана, как установка двухконтурного газового котла в систему отопления дома. Как видно, требуется только оснастить штуцера для системы отопления и водоснабжения, на входе и выходе из котла, запорными кранами.
Также организована схема подключения настенного двухконтурного газового котла в систему отопления теплым водяным полом (Рис.2).
Рис.
2
Некоторое усложнение схемы подключения двухконтурного котла возникает лишь при подключении теплых полов и наличии радиаторного отопления.
Это связано с тем, что для радиаторов отопления требуется довольно высокая температура, которая может меняться в относительно большом диапазоне температур, в зависимости от теплопотерь (температуры воздуха на улице). Для теплых полов требуемая температура находится в узком диапазоне.
Для реализации такой схемы отопления от двухконтурного котла применяют смесительные насосные узлы (Рис.3). Функции такого смесительного узла заключаются в том, что он обеспечивает циркуляцию теплоносителя по контурам теплого пола, а при снижении температуры теплоносителя осуществляется дозированный подмес более горячего теплоносителя от системы радиаторного отопления. У REHAU для этих целей разработан смесительный узел, который устанавливается на коллектор теплого пола.
Важно обратить внимание, что представлены схемные решения.
В действительности требуется проработка обвязки котла в части ее «наполнения» запорной арматурой (краны, обратные клапаны), системой подпитки котлового контура, расширительные баки (не всегда котлового расширительного бака бывает достаточно, особенно при наличии теплых полов), фильтры, воздухоотводчики и т.д.
Более широкий спектр схемных решений представлен в разделе схем подключения теплого пола к котлу.
Примеры монтажа теплых водяных полов показаны в разделе монтаж теплых полов REHAU.
Компания ИСАН выполняет проектирование и монтаж систем отопления и водоснабжения.
ИСАН – инжиниринговая компания. Основной нашей задачей является оказание полного комплекса профессиональных услуг по проектированию, поставке и монтажу систем отопления, теплых водяных полов, водоснабжения и котельных, поддержке покупателей при монтаже отопления и водоснабжения своими руками
Рис.
3
Экспертная консультация по требованиям к котлам для теплого пола
Теплый пол (UFH) — это отличный способ обогрева вашего дома в качестве альтернативы традиционным вариантам центрального отопления. Однако вам необходимо убедиться, что ваш котел соответствует требованиям, предъявляемым к теплому полу в вашем доме.
В этом руководстве вы найдете исчерпывающие рекомендации по котлам для обогрева пола, чтобы вы могли сделать правильный выбор для своего дома.
Каковы основные требования к котлам для теплого пола?
Системы напольного отопления исключительно хорошо работают с различными типами котлов. Системы мокрого теплого пола отлично подходят для всех типов источников тепла, поскольку они могут работать с чем угодно, от вашей обычной системы котлов до новых устойчивых технологий, таких как солнечная тепловая энергия или тепловые насосы.
Электрические системы напольного отопления, также известные как сухое напольное отопление, хорошо работают с различными типами котлов, включая комбинированные, системные, обычные газовые котлы, котлы на жидком топливе, котлы на сжиженном газе и конденсационные котлы.
Значительным преимуществом установки теплых полов является возможность модернизировать существующую котельную систему. На котлы приходится более половины наших счетов за электроэнергию, поэтому сокращение этих расходов может сэкономить вам деньги в долгосрочной перспективе. Вы можете заменить свой старый газовый котел высокоэффективным конденсационным котлом, сэкономив деньги и сократив выбросы.
Какой котел нужен для теплого пола?
Для работы вашего UFH не требуется какой-то определенный тип котла для теплого пола. Однако некоторые котлы и системы отопления лучше работают с системами теплого пола, чем другие.
Комбинированные газовые котлы
Комбинированные газовые котлы потребуют небольшой корректировки вашей системы отопления, чтобы они работали в полную силу. Сертифицированный инженер по газовому отоплению должен быть в состоянии помочь вам подготовить вашу систему к установке системы напольного отопления.
Вам потребуется установить двухходовой клапан, если ваша система центрального отопления и UFH работают от одного и того же котла, чтобы котел мог управлять системами отдельно.
Этот клапан поможет контролировать поток воды в бойлер и из него в другие участки системы центрального отопления вокруг вашего дома. Без него котел мог бы перегреться, если бы он одновременно запускал УФТ и радиаторы, что привело бы к переходу в режим ошибки.
Конденсационные котлы
Конденсационные котлы — еще один отличный вариант для напольного отопления, поскольку они восстанавливают как можно больше отработанного тепла.
| Затем они повторно используют отработанное тепло в системе, которое в противном случае выбрасывалось бы в атмосферу из дымохода.
К сожалению, большинство стандартных радиаторов не работают с конденсационными котлами, так как они не могут максимально использовать доступную энергию. Традиционные радиаторы имеют температуру на подаче 70°C и на выходе 60°C, что выше диапазона конденсационного котла, который работает при температуре около 53°C.
Поскольку системы напольного отопления имеют температуру подачи 50°C и мощность 40°C, они идеально подходят для этого типа котла.
Тепловые насосы
В качестве еще одной альтернативы бойлеру можно также рассмотреть возможность установки воздушных тепловых насосов. Тепловой насос работает, извлекая тепло из воздуха снаружи в ваш дом, нагревая его до лучшей температуры. Тепловые насосы невероятно эффективны и исключительно хорошо работают с UFH.
Стоит помнить, что тепловые насосы имеют более низкую мощность, чем бойлер, а это означает, что ваша вода может быть не такой горячей, как раньше. Хотя это делает их идеальными для напольного отопления, если у вас есть радиаторы, вам, возможно, придется заменить их на более крупные, чтобы обеспечить равномерный обогрев каждой комнаты.
Какой размер бойлера подходит для напольного отопления?
Правильный размер котла для теплого пола зависит от нескольких факторов, в том числе от тепловой мощности, необходимой для вашего UFH, и от того, есть ли у вас изоляция дома. Все котлы имеют разную температуру подачи и температуру на выходе, поэтому необходимо убедиться, что мощность вашего котла соответствует расходу и мощности вашего теплого пола.
Наш исчерпывающий справочник по покупке бойлера поможет вам выбрать лучший бойлер для ваших нужд в области теплого пола.
Теплые полы и котлы Часто задаваемые вопросы
Вам нужен специальный котел для теплых полов?
Нет, специальный котел для теплого пола не нужен. Большинство систем UFH прекрасно работают со всеми типами котлов, включая газовые комбинированные, конденсационные и жидкотопливные котлы. Тем не менее, ваш текущий котел может нуждаться в некоторых корректировках, чтобы обеспечить его эффективную работу с новым теплым полом.
Подходит ли мне пол с подогревом?
Пол с подогревом — это отличный вариант для обогрева вашего дома, который подходит для самых разных помещений. Независимо от того, ремонтируете ли вы свой дом или планируете построить новый дом, установка напольного отопления может улучшить управление отоплением в вашем доме. UFH нагревает большую площадь поверхности и может, наряду с изоляцией, уменьшить потери тепла.
Можно ли включить теплый пол от котла?
Да, можно! Теплый пол работает с несколькими типами котлов, что означает, что его можно установить в большинстве домов. С некоторыми котлами он работает лучше, чем с другими, например, с конденсационными котлами.
При установке сухого или электрического теплого пола его не нужно будет запускать от котла. Электрический UFH вместо этого питается от кабелей или матов, подключенных к вашему электричеству.
Комбинированный котел какого размера мне нужен для теплого пола?
Комбинированные котлы большинства размеров могут работать с системами напольного отопления при условии выполнения определенных настроек. Вам понадобится сертифицированный инженер-теплотехник, чтобы установить двухходовой клапан на ваш котел, чтобы он мог работать с подогревом пола и радиаторами отдельно без перегрева.
Как использовать термостат для теплого пола?
Термостаты для теплого пола работают так же, как и стандартный термостат, поэтому они просты в использовании.
Вы можете выбрать термостат более традиционного стиля или выбрать интеллектуальный термостат, чтобы улучшить управление отоплением.
Интеллектуальное управление отоплением позволяет вам регулировать отопление, где бы вы ни находились, и им можно управлять с помощью мобильного устройства или планшета.
Нужны ли мне радиаторы, если у меня полы с подогревом?
В помещении с теплым полом не обязательно иметь радиаторы, но и то, и другое нельзя поставить. Большинство людей выбирают установку UFH в качестве альтернативы во время ремонта или строительства, поскольку он генерирует лучистое тепло для равномерного обогрева помещения. Однако вы всегда можете оставить свои оригинальные радиаторы в комнате и отключить их. Тогда, если вам когда-нибудь понадобится обеспечить дополнительный нагрев, у вас всегда будет возможность его использовать.
Некоторые люди могут полностью заменить радиаторы на пол с подогревом. Однако, если вы решите это сделать, вам нужно будет провести расчеты потенциальных теплопотерь.
Эти расчеты покажут вам, будет ли тепловая мощность от UFH соответствовать в зависимости от конкретного помещения.
Теплый пол (UFH) — это отличный способ обогреть ваш дом в качестве альтернативы традиционному центральному отоплению. Тем не менее, вы должны убедиться, что вы выбрали правильный вариант котла и теплого пола для вашего дома. Эта статья даст вам исчерпывающие советы по котлам для теплого пола, чтобы вы сделали правильный выбор для своего дома.
Можно ли сделать теплый пол с помощью комбинированного котла?
КотелПол с подогревом (UFH) обычно считается роскошью, и многие люди хотели бы иметь ее. Если вам когда-либо приходилось ходить по холодным плиткам утром зимой, то мы уверены, что вы тоже думали об этом раньше. Но как работает UFH и можно ли его установить с комбинированным котлом?
Как работает пол с подогревом? Существует два основных типа UFH, которые вы могли бы установить: влажная и сухая.
В мокрой системе UFH по трубам проходит горячая вода, нагретая котлом. Эта система работает аналогично радиаторам, только трубы устанавливаются на гораздо большей площади поверхности и гораздо ближе друг к другу.
Когда горячая вода протечет по трубам в полу, она вернется к датчику температуры. Этот датчик определяет температуру воды, поскольку она могла остыть во время прохождения по трубам. Если вода еще достаточно горячая, она будет циркулировать по системе через котел. Если она недостаточно горячая, котел ее подогреет. Этот процесс позволяет полу поддерживать более постоянную температуру, в то время как радиаторы работают отдельно.
В сухой системе UFH ряд электрических проводов прокладывается под полом. Эти системы могут различаться по мощности, и это будет зависеть от размера комнаты и от того, насколько хорошо изолировано помещение. Сначала укладывается слой изоляции, а затем поверх укладываются электрические кабели. Теплоизоляция предотвращает попадание тепла в землю, а не вверх в дом.
Затем провода подключаются к сети электриком.
По данным Whoch?, большинство людей (65 %) с НФГ имеют сухую систему, а в 66 % домов она установлена только в одной комнате, например, в ванной или на кухне. Сухая система UFH более популярна, потому что она не мешает вашей системе центрального отопления и обычно ее проще установить.
Каковы преимущества системы подогрева пола?
Во-первых, хотя многие считают, что его можно укладывать только на плитку, на самом деле UFH можно укладывать на различные типы полов, включая камень, керамику, линолеум, винил, ламинат, дерево и даже ковер. Это также может стоить меньше, чем вы могли предположить.
Во-вторых, вы не найдете холодных мест, как на батареях. При использовании бойлерной системы вы можете обнаружить, что радиаторы нагревают края комнаты, но оставляют ощущение холода в центре. Пол с подогревом покрывает весь пол, поэтому эти холодные места будут исключены. И есть дополнительный бонус: зимой ставить ноги на теплый пол.
В-третьих, в таких помещениях, как кухни, может не быть места для радиатора. Хотя мы не советуем вам избавляться от всех ваших радиаторов, вы можете обнаружить, что хотите отказаться от одного на кухне и заменить его теплым полом. Это может освободить до 10 процентов вашего пространства на стене и позволить вам проявить больше творчества, если у вас установлена совершенно новая кухня.
Можно ли установить теплый пол, если у вас двухконтурный котел?
Если в вашем доме есть комбинированный котел, вы все равно можете установить теплый пол. Однако, возможно, потребуется внести некоторые коррективы. Если ваши радиаторы работают от того же котла, что и пол с подогревом, вам потребуется, чтобы инженер-теплотехник с соответствующей квалификацией установил двухходовой клапан. Это клапан, который регулирует поток воды в системе центрального отопления, особенно воды, которая поступает из котла в другие части системы. Если у вас не установлен ни один из них, ваш котел может попытаться включить теплый пол и радиаторы одновременно, что означает, что он может перегреться и перейти в режим неисправности.
Клапан позволит системам работать отдельно.
Вам нужны радиаторы с теплым полом?
IОдним из недостатков теплых полов является то, что они могут быть дорогими в эксплуатации, особенно если вы планируете использовать их по всему дому и полностью избавиться от радиаторов. Тем не менее, вы можете снизить затраты, установив полы с подогревом в одних комнатах и радиаторы в других.
Если вы хотите установить систему водяного теплого пола, вы сможете создать зоны в своем доме. Например, в некоторых комнатах вы можете просто включить теплый пол, а в других — радиаторы. Вы можете заставить радиаторы включаться в одних частях дома, а не в других.
Если, как и многие люди в Великобритании, вы хотите установить UFH только в одной комнате, вам потребуются радиаторы для обогрева остальной части вашего дома.
Вам не обязательно нужны радиаторы с теплым полом, но мы советуем вам сохранить их на случай, если ваш теплый пол когда-нибудь выйдет из строя.
