Установка отливов на пластиковые окна своими руками — рекомендации экспертов

Монтаж отлива на пластиковом окне производят специально нанятые мастера, установщики окон в общем комплексе работ или сами хозяева дома. В любом случае не помешают основные знания о правилах установки. Ведь даже если работы выполняют строители, хочется компетентно проверить качество результата. Если же решили устанавливать отливы на пластиковые окна своими руками, то наш материал послужит полной и последовательной инструкцией для выбора материалов и монтажа. Начнем с рассмотрения представленных на рынке вариантов и их анализа.

Установка отливов на пластиковые окна – критерии выбора

Основная задача отлива – удалять попадающую во внешнюю часть оконного проема влагу (во время дождя, снегопада), не давать её скапливаться у нижней части рамы. Если влага будет накапливаться, она через не гидроизолированные стыки и поверхности проникает внутрь стен, слоя теплоизолятора, под ПВХ раму окна. Результатом этого становятся рост теплопотерь в доме и постепенное разрушение строительных конструкций. Итак, задачи отлива:

• собрать попадающую снаружи в оконный проем, стекающую по откосам и стеклу, профилю влагу
• не допустить её проникновения под ПВХ профиль, в места стыка с откосами
• вывести воду за вертикаль стены на 1-5 см

Последнее важно для того, чтобы вода не стекала по стене и не разрушала её.

Названные задачи можно решить разными способами. При этом вдумчивый хозяин дома будет руководствоваться тремя условиями:

• цена
• надежность выбранного материала
• шумозащищенность

При дальнейшем анализе мы также будем руководствоваться этими критериями. А предварительно поясним последний пункт. Люди по-разному оценивают значимость этого условия, но в любом случае желательно, чтобы во время дождя, при ударах крупных капель шума было как можно меньше. Решение вопроса обеспечивают правильный выбор материала и правильный монтаж отлива на пластиковом окне.

Из каких материалов изготавливают отливы?

Ещё сравнительно недавно их чаще всего вырезали вручную из листов оцинкованной стали. Можно найти мастеров, которые занимаются этим и сегодня, но рациональнее пойти по другому пути. Рынок строительных материалов изобилует специализированными и надежными, более удобными решениями. Перечислим только основные варианты материалов для изготовления отливов, начиная от более дорогих:

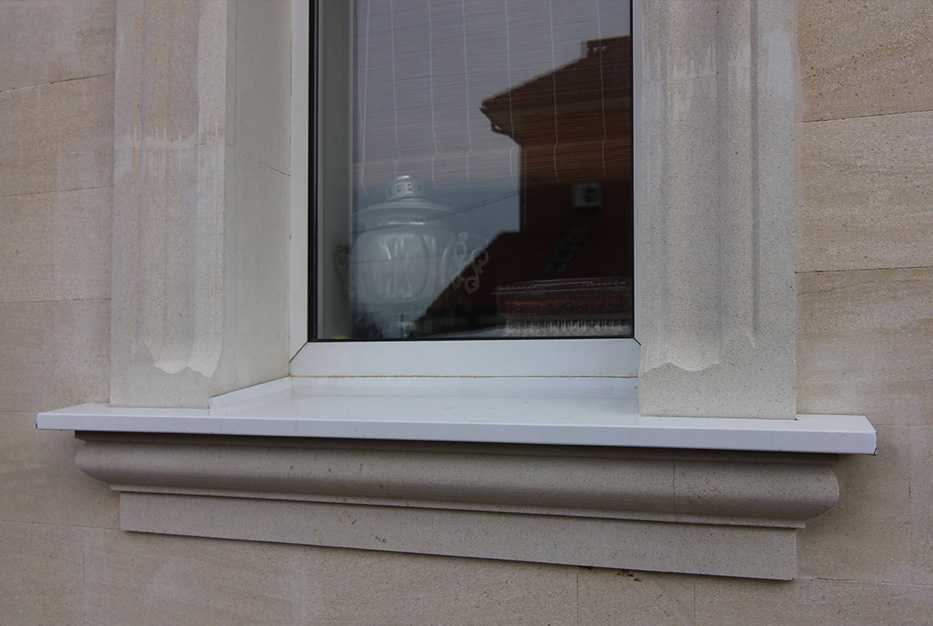

• Каменные и керамические

Гранитные, мраморные подоконники и отливы – это дорого, но надежно и красиво. Особую степень сочетания всех элементов внешней отделки дома получают, когда создают отливы из керамической фасадной плитки. Достоинства всех перечисленных вариантов – надежность, солидный внешний вид, низкий уровень шума при дожде. Недостатки – цена и сложность монтажа. При монтаже необходимы работы с цементными растворами, тщательная герметизация стыков, вручную приходится создавать наклон.

• Пластиковые

Казалось бы, это самое естественное решение – установка ПВХ отлива на окно из металлопластика. Другие аргументы за – невысокая цена и малый уровень шума во время дождя. Но опытные мастера пока не советуют использовать этот вариант. Да, производители применяют качественный пластик с защитными покрытиями, но для суровых условий эксплуатации этого оказывается недостаточно. Под воздействием солнечных лучей, влаги, перепадов температур пластик постепенно разрушается. Материал сереет, покрывается микротрещинами, в которые проникает влага. Большинство мастеров склоняются к тому, что пластиковый отлив надежно прослужит не более 5 лет.

• Металлические

Современные металлические отливы – это в большинстве случаев оцинкованная сталь с дополнительным защитным покрытием из полиэстерола или пластизола. Реже встречаются изделия из надежно защищенного порошковой окраской алюминия. В любом случае служат такие изделия долго, стоят недорого (столько же или дешевле пластиковых), имеется возможность выбирать различные цветовые и фактурные варианты, монтаж несложен. Недостаток – уровень шума. Но в разделах о монтаже мы расскажем о том, как бороться с  шумом.

Установка отливов на пластиковые окна своими руками – покупаем необходимый размер полотна

Дадим общие рекомендации для случая выбора металлического отлива. Однако в основном принципы сходны во всех случаях.

Прежде чем отправляться в магазин стройматериалов, замерьте ширину (Ш) и глубину (Г) внешней части оконного проема. На основании этих данных:

• Выбираем полотно шириной Г+2-5 см

При этом ширина отлива замеряется с учетом его угла наклона. Дополнительные 2-5 см необходимы для выноса капельника отлива за вертикаль стены. Большинство производителей изготавливают полотна с шагом по ширине не более 50 мм, так что подобрать оптимальный вариант нетрудно.

• Просим отрезать кусок полотна длиной Ш+10-12 см

Дополнительные 10-12 см нужны для того, чтобы обеспечить выступ отлива на 5-6 см с каждой стороны за ширину оконного проема. Отметим: часто в видео, как установить отливы на пластиковые окна, показывают монтаж точно соответствующего по ширине оконному проему полотна. Действительно, так часто делают на практике, такой вариант вы можете увидеть в домах соседей, других дачников под общим лозунгом «и так сойдет». Но правильным такой вариант считать нельзя. Ведь по правой и левой кромке отлива капли воды могут затекать под него, разрушать нижнюю часть откосов и стен оконного проема.

Как правильно установить отливы на пластиковые окна – на раму, под раму и другие варианты

Один из неправильных вариантов – установка отлива строго по ширине оконного проема – мы только что привели. Большее значение имеет и вызывает споры другая тема – монтаж под раму и на раму, допустимость второго варианта.

Безусловно, правильным и даже не требующим пространных обоснований вариантом является монтаж под раму. В этом случае стекающая по стеклопакету и профилю вода не затекает под, а однозначно попадает на отлив, и за счет его наклона и выступа удаляется за вертикаль стены. Правильная установка пластикового окна на подставочном профиле автоматически подразумевает, что ниже рамы оставляется место, а в профиле имеется специальный паз, в который заводится верхняя часть отлива.

Но если установщики окон сделали свою работу недобросовестно? Методически правильный вариант – демонтировать и правильно установить окно или разрушить перфоратором нижнюю горизонтальную часть проема, чтобы получить нужное пространство, завести отлив под раму. Но это дело хлопотное, причем при работе перфоратором можно случайно задеть элементы крепления и утепления по оконному периметру.

Поэтому установка отливов на пластиковые окна – это неправильно, но по ряду причин так приходится делать. Прикручивают отлив саморезами к ПВХ профилю и предпринимают особые меры по герметизации их стыка. Применяется резиновая лента, силиконовый герметик или их комбинация. Но даже в этом случае нельзя считать такой вариант надежным, как говорится, «на века».

Как установить отливы на пластиковые окна – раскройка

Полотно нужной ширины (с учетом выступа за оконный проем с обеих сторон на 2-5 см) уже куплено. Теперь с помощью карандаша и измерительного инструмента наносим на него метки и линии, чтобы отрезать или загнуть часть полотна для установки в оконный проем.

Выше сказано отрезать или загнуть? Да, действительно, и в этой части мастера допускают разные варианты решений:

• Методически правильный – утапливать отлив в откосы

Правильно выдолбить в откосах невысокие ниши (щели) с обеих сторон, завести в них отлив, а затем заделать герметиком ниши. С точки зрения гидроизоляции, защиты стен дома от воздействия влаги это выверенный вариант. Соответственно, в этом случае намеченную часть отливов отрезают ножницами по металлу.

Но для снижения трудоемкости работ, а также в случае, если не хочется наносить повреждений отделанному фасаду, используют другой подход.

• Методически неверный, но часто используемый – загнуть кромку вверх, чтобы верхней частью она касалась откоса.

В этом случае большая (но не вся!) часть стекающей по откосу влаги перетекает на загнутую комку и далее на отлив. Если выбран этот вариант – ножницами по металлу делаем лишь продольные надрезы, а затем загибаем кромки.

Установка отлива и запенивание

И на этом этапе мастера действуют по-разному, к тому же могут приниматься дополнительные меры по защите от шума. В любом случае в первую очередь проводится примерка вырезанного отлива. Убедитесь, что он при этом не деформируется, точно входит в пазы и ниши, надежно прилегает к оконной раме и стенам проема.

• Защита от шума

Данные меры особенно актуальны при установке металлических отливов. Основная шумозащитная мера – это равномерное заполнение пеной всего пространства под подоконником. Если в нем останутся полости, то они окажутся проводниками звука и даже резонаторами. Но эту меру мы примем автоматически, а можно ли принять дополнительные? Недорогой и надежный вариант – использование линотерма или других шумоизоляционных материалов.

• Крепление саморезами

Часть мастеров считает крепление отлива саморезами лишним. Действительно, с точки зрения прочного удержания на месте при ветреной погоде вполне достаточно заведения в пазы и ниши, силы адгезии монтажной пены. Но для удобства работы обычно проводят крепление 1-3-мя саморезами к подставочному профилю.

Если же окно смонтировано неправильно и поэтому проводят установку отливов на пластиковое окно (а не под), то обязательно проводится крепление к профилю саморезами.

Критично ли это, нарушается ли герметичность и теплозащищенность профиля? Используйте саморезы длиной не более 13 мм, при этом нарушается целостность только внешнего контура. А это не критично, поскольку таким способом предусмотрена установка, например, креплений москитных сеток. Если же крепление отлива ведется к подставочному профилю окна, можно использовать саморезы длиной до 2 см.

• Герметизация стыков

В данном случае рекомендуем не экономить, использовать силиконовый герметик лучшего качества. Предпочтителен бесцветный (прозрачный) вариант, чтобы гидроизолятор не будет заметен на фоне цветных элементов фасада, окна, подоконника. Однозначно нужно герметизировать стыки по всему периметру, если отлив устанавливается на (а не под) окно. Но мастера перестраховываются и герметизируют даже паз для отлива в ПВХ профиле, если окно смонтировано правильно.

• Нанесение монтажной пены

После примерки, но перед установкой отлива на пластиковое окно, рекомендуем проверить целостность слоя теплоизолятора по периметру оконного проема. Не помешает нанести минимальный объем пены в критичные места стыков. После этого последовательно заполняем пеной все пространство под отливом. Помним, что равномерность заполнения во многом отвечает за снижение уровня шума во время дождя.

После нанесения пены на 1-2 дня укладываем кирпичи – это не позволит расширяющейся пене поднять отлив.

Теперь вы знаете, как правильно установить отливы на пластиковые окна. При этом не приходится производить особенно сложные операции, а обычного набора инструментов вполне хватает. Есть уверенность, задачу вы решите надежно и качественно.

Установка отливов на пластиковые окна

Завершающий этап монтажа пластикового окна – установка отливов. Они крепятся с наружной стороны. Выполняют декоративную и практическую функцию. Придают зданию законченный и гармоничный вид.

По сути, оконный отлив – это внешний подоконник. Его главная функция – защита фасада здания и окна с внешней стороны от осадков. Снег или дождь, стекающий по стеклу, не попадет на стену. А значит, помещение будет защищено от сырости и влаги, появления плесени и грибков.

Виды отливов: конструкция, материалы и их свойства

Оконные отливы не отличаются друг от друга по конструкции. Их ширина варьируется в пределах 9–40 см. Длина может достигать 3 м. На каждом внешнем подоконнике должен быть загиб для крепления к окну, нижний и боковые загибы для отвода воды.

Деление на виды происходит в зависимости от материала, из которого изготовлен отлив.

Оцинкованная сталь без специальных покрытий

Самый востребованный вариант. Его достоинства – небольшая цена и хорошие эксплуатационные характеристики. Для изготовления отливов используется сталь с оптимальной степенью жесткости – толщина листа всего 0,5 см. Этот параметр позволяет снизить уровень шума от попадания капель на карниз во время дождя.

Защитой от влаги и осадков служит антикоррозийное покрытие из цинка, которое увеличивает срок службы изделия. Полимерное покрытие защищает оцинкованную сталь от негативных факторов внешней среды. Например, кислотных осадков.

Алюминий

Оптимальный вариант для оконного отлива по соотношению «цена–качество». Преимущества:

• легкость конструкции;
• устойчивость к коррозии;
• высокие эксплуатационные характеристики.

Для изготовления внешних подоконников используют листы толщиной 1 мм. Что значительно облегчает и ускоряет процесс их изготовления. Стандартный цвет – белый или коричневый. Хотя, при желании клиента, он может быть любым.

Окрашивание отлива происходит в несколько этапов. Сначала лист хромируют. Затем придают желаемый оттенок методом порошкового напыления. На заключительном этапе наносят лак на основе синтетических смол. Такое покрытие придает отливу из алюминия пылеотталкивающие свойства.

Пластик

Отливы из пластика стоят чуть дороже стальных. Но отличаются более высокими эксплуатационными характеристиками:

• легкая чистка;
• устойчивость к загрязнениям;
• хорошие шумопоглощающие свойства;
• устойчивость к действию природных факторов – перепадам температур, солнечному свету, осадкам.

Благодаря разнообразной цветовой гамме пластиковые отливы придают окну эстетичный внешний вид.

Полиэстер

Отливы из стали с полиэстеровым покрытием самые долговечные. Они прослужат 20–30 лет независимо от климатических условий. Покрытие позволяет надолго сохранить первоначальный внешний вид изделия. Полиэстер не выгорает на солнце и устойчив к вредному влиянию негативных факторов окружающей среды.

Достоинства таких отливов – низкая цена, большой выбор цветов, надежность и долгий срок службы.

Пластизоловое покрытие

Отливы с пластизоловым покрытием выглядят очень аккуратно и придают окну гармоничный вид. Они обладают хорошими эксплуатационными характеристиками:

• не боятся обильных осадков и перепадов температур;
• устойчивы к механическим повреждениям;
• хорошо поглощают шум.

Еще одно достоинство – богатая цветовая гамма и возможность имитации многих материалов (кожа, кора дерева и т. п.).

Иногда можно встретить предложения об изготовлении отливов из довольно экзотических материалов. Например, искусственного или натурального камня. Возможно, такие изделия красивы. Но из-за большого веса они не слишком подходят для установки на пластиковые окна с наружной стороны.

Монтаж отливов

Установка отлива не занимает много времени, но требует строгого соблюдения технологии.

Главное условие, обеспечивающее тепло и отсутствие сырости в помещении, – правильный угол наклона внешнего подоконника. Он должен составлять минимум 10°. Если прикрепить карниз перпендикулярно окну, вода будет плохо стекать вниз или задерживаться у рамы.

Монтаж отлива производится в несколько этапов:

1. На торцы надевают пластиковые заглушки.
2. Далее проводится герметизация стыков между оконной рамой и подоконником с помощью монтажной пены. Если этого не сделать помещение не будет защищено от теплопотерь и шума. А карниз, не закрепленный должным образом, может сорвать сильным порывом ветра или потоком воды.
3. Отлив дополнительно крепят к раме саморезами.
4. Стыки между подоконником и откосами герметизируют забутовочным шнуром и герметиком.

В некоторых случаях отлив устанавливают не под окном, а над ним. Такой козырек уместен на лоджиях или в дачных домах.

Возврат к списку

Как определить неправильное мигание окна

• 09.05.2017
• Эллисон Бейлс
• Блог

контрольные слои дренажная плоскость проблемы с влажностью windows

После занятий в течение последних 15 лет моя сестра на прошлой неделе закончила колледж. Когда я был в Лейкленде, штат Флорида, на ее выпускном, я сделал фото выше. Это строящийся отель. Я сделал этот снимок, потому что был удивлен, увидев шторы на окнах на этом этапе строительства. О, подождите! Это не шторы. Это домашняя упаковка.

Контрольный признак неправильного остекления окон

Домашняя пленка действует как дренажная плоскость. Это контрольный слой для жидкой воды, которая попадает за оболочку. Его работа заключается в том, чтобы полностью сливать воду на землю, не пропуская ее в здание. Не должно быть так сложно, верно? Гравитация тянет вещи вниз, так что просто позвольте ей делать свою работу.

Одной из основных проблемных точек являются проемы, такие как окна и двери. Обертка дома должна быть прошита правильно, чтобы вода текла вниз и наружу, а не вниз и внутрь. Это означает, что вы хотите, чтобы верхние слои опускались поверх нижних слоев. Где строители часто ошибаются, так это в верхней части окна.

На фото выше я заметил упаковочную пленку, свисающую с верхней части окна внутри здания. Это означает, что они не покрывали окна гонтом. Обертка дома проходит за верхней частью окон. Вот еще одно фото, показывающее такое же неправильное мигание.

Когда вы видите упаковочную пленку, обернутую вокруг перемычки окна внутри здания, значит, это сделано неправильно.

Официальная инструкция по прошивке окон Tyvek

На обеих фотографиях выше строители использовали домашнюю пленку DuPont Tyvek. (Если бы я собирался использовать домашнюю пленку на здании, я бы тоже использовал ее, потому что она лучше справляется с водой, чем перфорированный пластик, но это другой вопрос.) Следовать инструкциям производителя не должно быть так сложно. , но так бывает не всегда.

Благодаря простоте поиска в Интернете сейчас найти подходящие методы для подобных вещей очень просто. Если вы зайдете в Интернет и поищете «Руководство по установке систем перепрошивки DuPont» или что-то подобное, вы найдете их десятистраничный PDF-файл о том, как это сделать правильно. Вот схема для шага 1 в процессе мигания окна.

Заметили разницу? Обертка дома натягивается снаружи здания в верхней части окна. После некоторых других шагов, вот что показывает диаграмма шага 4:

Окно установлено. Далее, гидроизоляционная лента сначала проходит по ребрам гвоздей на косяках, а затем по ребрам гвоздей в верхней части. Теперь мы готовы к шагу 5, описанному ниже.

Теперь этот клапан домашней пленки над окном опускается и заклеивается лентой. Вуаля! Были сделаны. Теперь дождь может стекать по самолету, даже когда мы не в Испании. (Теперь вы можете стонать.)



Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard в Декейтере, штат Джорджия. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .



Статьи по теме

Мигающая битва дренажной плоскости продолжается

2 плохих способа установить Windows трудным путем Фотографии Energy Vanguard, схемы оконных отливов из Руководства по установке систем отливов DuPont™.



ПРИМЕЧАНИЕ. Комментарии закрыты.

Руководство по окладу окон с жесткой головкой

How-To

Узнайте, почему жесткое оголовье важно и как правильно его установить, с помощью этих профессиональных советов.

15 июля 2022 г.

Что такое оклад с жесткой головкой (оконные капельницы)?

Жесткий оклад (RHF) работает в сочетании с оконным окладом, атмосферостойким барьером (WRB) и облицовкой , чтобы предотвратить попадание воды внутрь здания. RHF изготавливается из стали, алюминия или ПВХ и устанавливается на верхнюю, внешнюю сторону окна. RHF иногда называют капельницей окна, краем капельницы, отливом крышки или z-образным отливом.

Одна вещь, которая отличает RHF от других окладов, заключается в том, что RHF выступает за плоскость окна, что помогает отводить воду от поверхности стекла и компонентов окна. Жесткий оклад доступен в различных цветах в строительных магазинах или может быть изготовлен на месте с помощью тормоза из рулонного материала.

Ознакомьтесь с советами по установке жесткого оклада, а также с некоторыми дополнительными профессиональными советами, которые вы не найдете в обычных руководствах по установке.

Печать снизу

Нанесите герметик между стеной и затылком головки. Используйте герметик для наружных работ, который не дает усадки и остается гибким.

Профессиональный совет: Горизонтальная часть оклада должна иметь небольшой уклон вниз от стены, чтобы вода могла легко стекать с нее.

Подвернуть прошивку под WRB

Под атмосферостойким барьером (WRB) должен быть установлен жесткий налобный фартук. Прикрепите жесткую гидроизоляцию к обшивке самоклеящейся гидроизоляционной лентой перед тем, как сложить WRB поверх гидроизоляционной панели.

Профессиональный совет : заклейте углы WRB лентой, но не прикрепляйте WRB по всей длине наголовника. Вместо этого наклейте несколько небольших отрезков ленты, чтобы удерживать WRB на месте. Этот процесс «пропуска ленты» создаст выход для любой воды, которая могла проникнуть в ограждающую оболочку здания над окном.

Загните концы вверх или вниз

Совет для профессионалов: вместо того, чтобы отрезать головку, имеющую ту же длину, что и верхняя часть окна, сделайте ее длинной и либо согните ее вниз по краю окна, либо согните вверх и создайте торцевую перемычку. Складывание конца RHF вниз поможет предотвратить попадание воды под оклад. Складывание RHF поможет предотвратить попадание воды за облицовку в месте соединения гидроизоляции и облицовки.

Если ни производитель окон, ни производитель сайдинга не предлагают ни одного из этих методов, просто выберите наиболее удобный для вас. Складывание ДВП вверх и создание торцевой перемычки будет работать только в том случае, если облицовка не плотно прилегает к верхней части окна (см. ниже).

Оставить зазор

Большинству производителей сайдинга и окон требуется зазор в 1/4 дюйма. до 3/8 дюйма. между головным фартуком и нижним краем сайдинга прямо над ним. Этот зазор предотвращает затекание в обрезанный край сайдинга и создает выход для воды, которая могла попасть за облицовку или WRB где-то над окном.

Совет профессионала : Установите самоклеящуюся ленту поверх RHF того же цвета, что и головной отлив, потому что она может быть видна в зазоре между головным отливом и сайдингом. Цвета мигающей ленты обычно ограничены черным, белым, серым и серебристым, но белая лента будет выделяться больше, чем черная лента, если окна, отделка и сайдинг окрашены в темные цвета.

Не прошивайте отделку головкой

Если окно окружено отделкой, важно не только установить RHF между верхней частью окна и отделкой, но также важно зашить верхнюю часть горизонтальной отделки.

Профессиональный совет: Оклад, предназначенный для окон, часто имеет размер 1-1/4 дюйма. широкий. Он будет хорошо работать, если использовать его на горизонтальных обрезных досках, он просто шире, чем нужно. Нет никаких причин, чтобы вспышка выступала дальше лицевой стороны отделки, как головная вспышка выступает над окном; на самом деле, это выглядит лучше, если это не так. Если ваша отделка ¾ дюйма. толстый, купите или сделайте z-прошивку 3/4 дюйма. широкий.

Соответствует цвету окна

Совет для профессионалов: мигание головы менее заметно и выглядит лучше, если оно соответствует цвету окна, а не цвету отделки или сайдинга.

Не пропустите это

Не все инструкции производителей окон по установке требуют добавления жесткого оклада, но строительные нормы большинства муниципалитетов требуют этого. Даже окна со встроенным окладом или встроенным ребром с гвоздями выигрывают от использования RHF.

Совет для профессионалов: Как всегда, если вы сомневаетесь, обратитесь к местному строительному служащему.
