Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

1. Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.
2. Для встроенного холодильника розетку лучше размещать в цоколе кухни.
3. Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.
4. Расположение розетки непосредственно за духовым шкафом — недопустимо.
5. Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.
6. Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.
7. Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.
8. Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

Фото на обложке:  дизайн Виктория Вишневская

схемы + советы. Варианты установки розеток на кухне

Содержание

Розетки на кухне: ГОСТы и СниПы

Нет, никто вас ни в коем случае не заставляет изучать ГОСТы 7397. 0-89, 7396.1-89, 8594-80 и СНиП 3.05.06-85, посвященные кухонной электрике. Но основные правила нужно знать и соблюдать:

• розетки на кухне должны быть расположены не выше 2 м от плинтуса;
• та техника, которая подключена к данной розетке, не должна находиться от нее дальше 1 м;
• розетки на кухне должны быть размещены таким образом, чтобы на них ни в коем случае не попадали вода или пар.

Мощность электроприборов на кухне

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

• освещение – 150-200 Ватт

• Микроволновка – 2000 Ватт

• Холодильник – 100 Ватт

• Посудомоечная машина – 1000-2000 Ватт

• Чайник электрический – 2000 Ватт

• Духовой шкаф – 2000 Ватт

• Водоподогреватель – 2000 Ватт

• Варочная панель — 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт. Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

• Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
• Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
• Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
• Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
• На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

• при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

• при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

• при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

• при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне.

Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники:
  • электрическая духовка – от 2500 Вт;
  • варочная поверхность – 1000-1500 Вт;
  • посудомоечная машина – от 1000 Вт;
  • стиральная машина – от 1500 Вт;
  • водонагреватель – от 1500 Вт;
  • холодильник – 200-1000 Вт;
  • морозильная камера – 300 Вт.
• Мелкой кухонной техники:
  • микроволновая печь – от 800 Вт;
  • чайник электрический – от 500 Вт;
  • блендер – до 300 Вт;
  • кухонный комбайн – 1200-1500 Вт;
  • кофеварка – от 900 Вт.
• Дополнительной техники, которая может присутствовать на кухне:
  • телевизор – 200-330 Вт;
  • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

• Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
• Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
• На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
• Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
• Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
• Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания. Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения.

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Количество розеток

Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

• Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
• Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
• И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

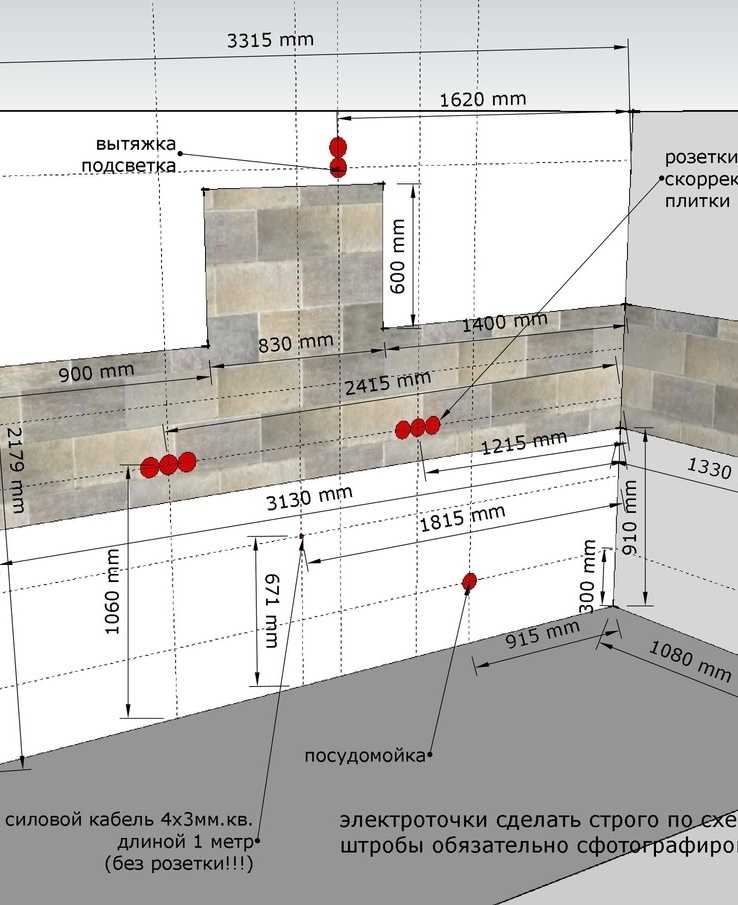

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.  Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок. Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы. Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте. Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.  А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам.

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Рекомендации по проводке и автоматам

• для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

• для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

• так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

• все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

• на каждый токоприемник ставится отдельная розетка

• не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Таблица: мощность и сечение проводов для подключения кухонной техники

УЗО — устройство защитного отключения, которое обеспечивает защиту обслуживаемого участка электрической сети при возникновении тока утечки.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Источники

• https://kitchendecorium.ru/remont/kak-raspolozhit-rozetki-na-kuxne-poshagovaya-instrukciya.html
• https://domikelectrica.ru/sxema-raspolozheniya-rozetok-na-kuxne/
• https://www.ivd.ru/dizajn-i-dekor/kuhna/kak-raspolozhit-rozetki-na-kuhne-pravila-rekomendacii-i-razbor-oshibok-40181
• https://elektrika.expert/rozetki/rozetka-na-kuhne.html
• https://remont-volot.ru/787-rozetki-na-kuhne.html
• https://www.InMyRoom.ru/posts/19234-kak-razmestit-rozetki-na-kuhne-skhemy-sovety
• https://vse-otoplenie.ru/rozetka-dla-vytazki-na-kuhne-kriterii-vybora-gde-raspolozit-na-kakoj-vysote-ustanovit
• https://legkovmeste. ru/stroitelstvo-i-remont/kuhnya/ustanovka-rozetok-na-kuhne.html
• https://remontkit.ru/ehlektrika/kak-ustanovit-rozetki-na-kukhne.html

Электрические цепи, необходимые для реконструкции кухни

Кухонные цепи, которые необходимо иметь

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Модернизация кухни может не только улучшить внешний вид вашего дома, модернизировав электрические схемы, вы можете увеличить стоимость. Как вы, возможно, хорошо знаете, старые дома и их системы электропроводки не были приспособлены для всех современных удобств, которыми мы наслаждаемся в наши дни. Вы знаете, о каких домах я говорю, розетки тут и там. Вы когда-нибудь видели розетку GFCI в одном из этих старых домов? Я сомневаюсь в этом! Это то, что хорошо в проекте реконструкции, вы можете сделать свой дом совершенно новым и соответствовать коду.​

На кухне необходимо как минимум семь цепей, и это минимум, но ни в коем случае не единственные цепи, которые вы можете добавить для своего удобства. Имеется основная цепь освещения на 15 ампер, две цепи для небольших бытовых приборов на 20 ампер и пять выделенных цепей для конкретных бытовых приборов.

Хорошее эмпирическое правило заключается в том, что если у прибора есть двигатель, ему нужна собственная схема.

Основная цепь освещения

Цепь на 15 ампер и 120 вольт питает потолочные светильники, встроенные светильники и рабочее освещение в комнате. Цепи освещения могут выполняться электрическим проводом 14-2 и 14-3. В зависимости от того, какая общая мощность комбинированного освещения подключена к цепи, 15-амперной цепи должно хватить для управления освещением внутри помещения.

Контур холодильника

Холодильники становятся все больше и больше по мере того, как мы, американцы, едим все больше и больше. Теперь у нас есть холодильники со встроенными льдогенераторами и диспенсерами для воды/льда, встроенными прямо в дверь. Эти массивные прославленные коробки со льдом действительно могут потреблять много энергии. Более того, физический размер стал настолько большим, что вам, вероятно, придется снять дверцу с холодильника, чтобы доставить его в дом. Эта цепь должна быть выделенной 20-амперной, 120-вольтовой цепью для питания вашего холодильника, чтобы гарантировать, что в этой цепи нет другой электрической нагрузки.

Цепь диапазона

Электрические цепи необходимы для питания зоны приготовления пищи на вашей новой кухне. Эта специальная цепь на 50 ампер и 240 вольт подает питание на плиту/духовку по электрическому проводу 6-3. У плит есть специальный шнур, который подключается к специальной розетке плиты. Часто люди путают электрическую плиту и электрическую розетку для сушки. Убедитесь, что вы выбрали правильную розетку и шнур.

Микроволновая цепь

Микроволновые печи также становились больше с годами и требовали все больше и больше энергии из-за потребляемой ими мощности. Довольно часто эти приборы потребляют 1200 Вт. Для них требуется выделенная цепь на 20 ампер, 120 вольт, соединенная кабелем 12-2 с заземлением. Эта цепь часто используется совместно с розеткой газовой плиты. Минимальная тяга от газовой плиты не должна превышать общую безопасную силу тока в сочетании с микроволновкой.

Измельчитель пищевых продуктов

Измельчитель пищевых продуктов быстро убирает мусор, оставшийся на ваших тарелках. Это тоже относительно новое явление для кухни. Для этого прибора требуется отдельная цепь на 15 А, 120 В, и он подключается кабелем 14-2. В некоторых случаях проверьте свои местные коды, утилизатор и посудомоечная машина могут иметь общую цепь, но я предлагаю иметь отдельную цепь для каждого.

Контур посудомоечной машины

Цепь посудомоечной машины также представляет собой цепь на 15 ампер, 120 вольт и подключается кабелем 14-2. Новые коды часто требуют, чтобы посудомоечные машины были подключены к прерывателю цепи замыкания на землю. Как известно, в старину посудомоечная машина стояла перед раковиной и мыла вручную.

Цепи малых электроприборов

Схемы малых бытовых приборов — это те, которые питают небольшие портативные приборы. Это могут быть тостеры, вафельницы, кофейники, электросковороды, машины для приготовления попкорна, консервные ножи, блендеры, соковыжималки, мультиварки и т. д. Для этих столешниц и розеток в зоне приема пищи должно быть как минимум две выделенные цепи. Помните, что розетки на столешнице не должны располагаться дальше, чем на четыре фута друг от друга. Существует как минимум две 20-амперные защищенные GCFI 120-вольтовые выделенные цепи, соединенные кабелем 12-2 и/или 12-3.

Энергетические решения для кухни и домашнего офиса

Энергетические решения для кухни. Так как же вам больше не бегать в поисках зарядного устройства с 1% заряда батареи на вашем ноутбуке? Идеал? Я тоже так думаю! Если вы перенесли свой рабочий офис на кухню и постоянно путаетесь в кабелях и зарядных устройствах, я нашел несколько решений по питанию, которые помогут улучшить ваше рабочее место из дома.

От скрытых розеток на острове до выдвижных розеток — вот несколько умных решений для питания кухни, которые облегчат работу из дома…

Встроенные розетки

Вы перенесли свой офис на кухню, когда жизнь приняла неожиданный оборот из-за самоизоляции? Тогда вот список энергетических решений для кухни.

Если кухонный остров есть в списке желаний дома вашей мечты, выберите многофункциональный дизайн. Это позволит максимально эффективно использовать ваше пространство. Не забудьте интегрировать розетки под барной стойкой или сбоку острова. Таким образом, вы сможете легко зарядить свой ноутбук или телефон, продолжая при этом работать.

Дизайнер кухонь Harvey Jones Мэтт Бейкер сказал, что «размещение источников питания рядом с обеденным столом или на кухонном острове стало необходимостью, и многие из нас за последний год превратили наши кухни в импровизированные домашние офисы».

Но при выборе силовых решений для кухни помните, что сначала нужно будет проложить кабели

Когда дело доходит до процесса установки и мер безопасности, «необходимо помнить, что если вы выбираете розетки, встроенные в остров, что кабели должны быть проложены до укладки стяжки. Розетки могут быть установлены до того, как будут установлены столешницы. Я бы посоветовал каждому клиенту использовать розетки со слотами USB, поскольку большинство наших технологий используют их для зарядки», — сказал он.

Розетка сбоку острова очень удобна для гаджетов и мелкой бытовой техники. О чем следует подумать, рассматривая решения по электропитанию для кухни. Кухня-шейкер от 20 000 фунтов стерлингов, Harvey Jones. Установите розетки под барной стойкой, чтобы кабели не тянулись по всей кухне. Дизайн кухни от Bell. Фотография: Рэйчел Смит. Всегда планируйте, где разместить розетки, еще на этапе проектирования кухни, чтобы у вас было достаточно решений для питания кухни. Тщательно продумайте, где вы разместите все, что нуждается в источнике питания, и включите некоторые дополнительные элементы — на всякий случай. Дизайн кухни от Burlanes Interiors. Фотография: Адам Картер.

Украсьте столовую

У вас мало места? Если вы проектируете кухню своей мечты, «подумайте о двухуровневом островке со встроенными розетками, чтобы отделить обеденную зону от рабочей и помочь убрать рабочее оборудование в конце дня», — говорит эксперт по дизайну Benchmarx Джулия Тренделл. . Итак, превратите свою обеденную зону в идеальное место для работы из дома в течение дня, которое вы можете легко убрать, когда у вас не будет времени. Любые энергетические решения для кухни по-прежнему будут кстати, когда вы перестанете работать.

Светло-серая кухня Benchmarx Soho со столешницей из ламината Woodstone вокруг раковины и столом Herregards Oak по цене от 1626 фунтов стерлингов за кухню с восемью шкафами, без столешниц и бытовой техники.

Выдвижные блоки питания для кухни

Скрытые розетки — отличный способ навести порядок в домашнем офисе и сделать кухню стильной. Будь то встроенный кухонный остров или простой угол, это решение для вытягивания энергии сэкономит вам место и время. Выберите модель с большим количеством розеток и USB-портов. Умело сочетайте его с поверхностью рабочей поверхности или выберите металлический акцент, чтобы добавить интереса к вашему дизайну.

SensioPod+, 3 розетки питания и USB в полированном хроме, £144,86, Sensio. Скрытая розетка S-Box Pop Up Power. Одно из наших любимых решений для кухни.

Работа с существующими источниками питания

У вас нет места для острова или полуострова, который мог бы служить вашей рабочей зоной? Затем, если у вас есть простой угол в дизайне вашей кухни рядом с розеткой, туда вы можете добавить несколько полок и подвесной стол.

Так что расширьте планировку своей кухни и включите в нее аккуратный домашний офис, чтобы максимально использовать неиспользуемое пространство и эти изолированные источники питания.

Управляющий директор Trend Interiors Марк Миллс считает, что очень важно выбрать дизайн кухни, который будет соответствовать вашему образу жизни, связанному с работой на дому. «Подумайте о том, кто использует пространство и как вы хотите использовать его в разное время дня. Использование уже существующего источника питания очень удобно и обеспечивает возможность подключения по всему периметру без опасностей, связанных с удлинительными кабелями», — говорит он.

Напротив острова здесь добавлены удобные силовые решения для кухни. Кухни Day True стоят от 25 000 фунтов стерлингов. Офисная зона расположена в конце этого кухонного пространства и органично вписывается в интерьер благодаря подходящей мебели. Фарфоровая мягкая матовая дверь с рабочей поверхностью UrbanTop Burnt Bronze от 5000 фунтов стерлингов, Trend Interiors.
