Инструкция эксплуатации газлифтов
Инструкция эксплуатации газлифтов
Для безопасного использования мебельного амортизатора, его нужно использовать с механизмом подъема. На срок службы может влиять установка газлифта в конструкции.
Монтаж мебельного газлифта:
При монтаже шток должен смотреть вниз, а гильза соответственно к верху. Монтаж производится только в открытом положении газлифта. Точки крепления газлифта должны быть надежно закреплены проушиной с помощью соответствующего болта либо с иным фитингом крепления, крепления газлифта должны быть закреплены к связующим элементам конструкции позволяя газлифту двигаться на подъем и закрытие. Фитинги должны свободно оперировать. При длительном хранении газлифта перед установкой, необходимо учитывать, что первые циклы работы могут быть с большей силой, чем номинально. Проверять работоспособность и усилие (мало или много) газовой пружины нужно уже в конструкции кровати вместе с матрацем, без матраца каркас может не держаться в закрытом положении и подниматься, если сжимать руками газлифт с усилием более 200Н — он не сожмется, это нормально и не должен, применять молоток и иные предметы также не нужно, никакого «срыва» штоку не нужно, установить в конструкцию с полным весом.
Примечание: Газовую пружину нельзя разрезать, нагревать и подвергать ударам, внутри высокое давление — это опасно.Газовая пружина с силой от 300н не должна закрываться руками, она будет закрываться уже в полной нагрузке в конструкции.
Демонтаж мебельного газлифта:
Газлифты должны быть демонтированы с их точек крепления так, чтобы цилиндр (гильза) не был поврежден. Избегайте сжатия и повреждения газлифтов. Откручивать крепления и снимать газлифт с механизма только в открытом положении газлифта.
Шток газлифта:
Защищайте поверхность от таких внешних факторов как красители, царапины, удары, пыль и химических факторов. В случае подобного рода воздействия на поверхность штока, это приведёт к повреждению уплотнений и может повлиять работоспособность и срок службы газлифта, если указанные негативные факторы присутствуют в конструкции где будет использоваться газлифт, то возможные повреждения могут быть минимизированы за счет использования дополнительной защитной трубки – чехла для защиты штока.
Цилиндр газлифта:
Цилиндр имеет внутри высокое давление, его нельзя повреждать, нагревать, сверлить или вскрывать. Сжатый газ в цилиндре газлифта может вызвать расширение объема, что может привести к пагубным последствиям.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Газлифты могут быть сжаты собственной силой (+30% на кг), (1кг = 9,81Ньютон).
Мощность газлифта должна быть подобрана соответственно необходимому весу, однако при подборе нужно учитывать и угол подъема, т.к. усилие при разных углах подъема может меняться.
Температура рабочего режима газлифта должна быть в пределах: от -30 до +80 градусов по Цельсию. Колебания в температуре влияют на мощность газлифта (примерно на 3% от номинальной мощности при изменении температуры на 10 градусов), при изменении температуры окружающей среды, вязкость масла внутри газлифта также меняется. При высоких температурах внутренние уплотнения повреждаются.
Для получения правильных результатов тестирования, газлифт должен проходить тест с условием не более 6 циклов в минуту, в противном случае перегреваются прокладки штока и возможно их повреждение.
Не рекомендуется раскрывать или закрывать газлифты до упора, так как это может повредить внутренние части
Максимально применимое давление 160 бар (при температуре 22 градуса по Цельсию)
Максимальная скорость хода штока около 300 мм/с. При увеличении скорости, может привести к перегреву и повреждению внутренних уплотнений.
Допуски отклонений по длине газлифта: +/-2мм, по мощности: +/- 8%.
Полезные статьи » Подъемник или газовый амортизатор: почему так удобен?
Здравствуйте, дорогие посетители нашего сайта! С вами сегодня я, Владимир Шевчик!

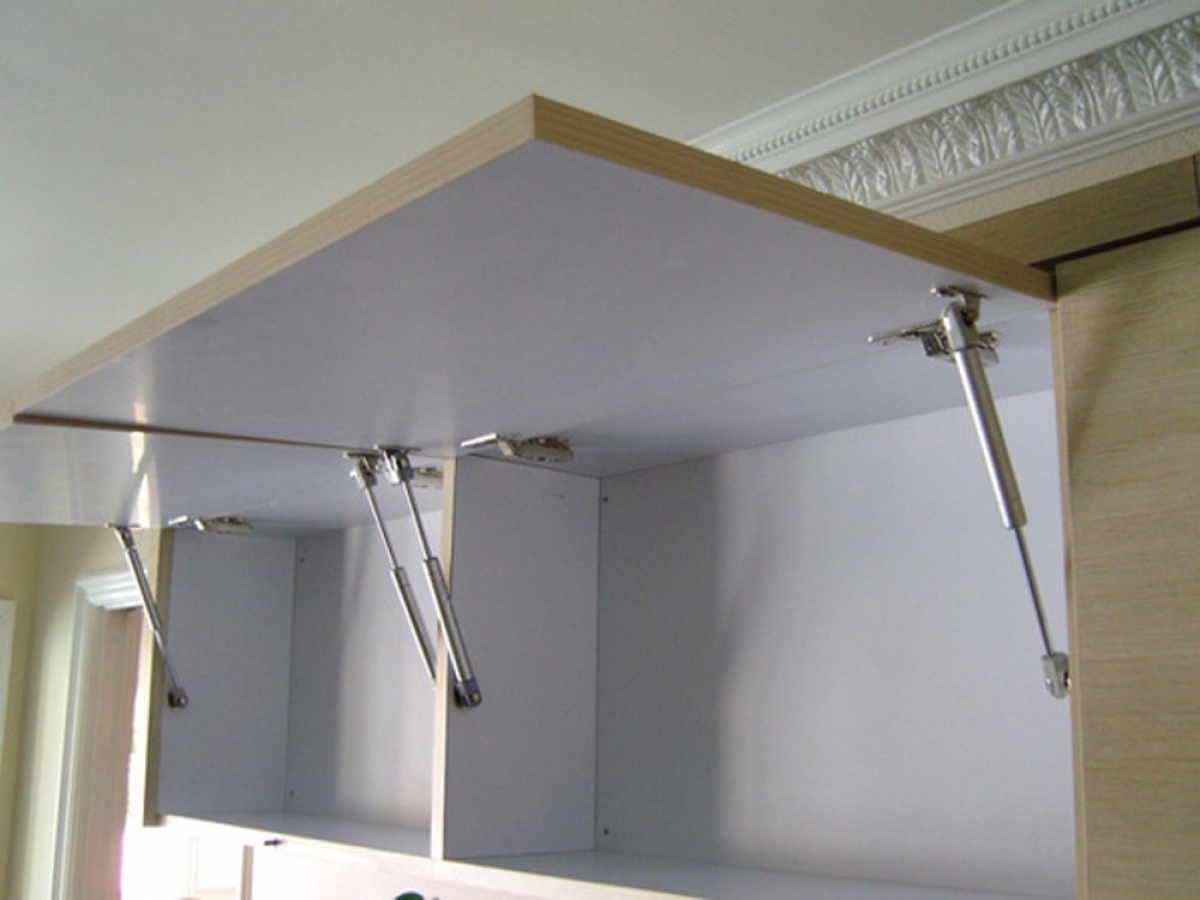

На любой современной кухне удобство работы — это первое условие. На кухонных, да и других, шкафах применяют разную фурнитуру, а одним из самых распространенных является газлифт. Он удобен как на верхних, так и на нижних горизонтальных шкафах. Благодаря газлифту фасады откидываются и открывают легкий доступ к его содержимому.
Этот интересный механизм позволяет открывать фасады вверх или вниз и удерживать их в таком положении, чтобы достать или положить что-то необходимое.
При этом исключается перекос дверок или их самопроизвольное падение.
- прямой или обратный — основан на сжатии рабочего штока в выдвинутом (задвинутом) состоянии, это самый распространенный вариант.
- с пружинами высокого или низкого давления давления — основан на сжатии пружины, это сборно-разборные устройства с возможностью регулировки и обслуживания.
- с блокируемыми пружинами — автоматический, такая конструкция оснащается электроприводом и открытие работает при нажатии на дверцу, а закрывание её производится через определенный временной промежуток.
Настоятельно рекомендую перед покупкой поинтересоваться конструкцией и функциональными особенностями газлифта.
Механизм газлифта
Газонаполненный мебельный амортизатор (газлифт) представляет собой специальный подъемник, осуществляющий необходимое сопротивление для плавного движения и удержания двери на различной высоте.
Газлифт состоит из герметичного корпуса цилиндрической формы, штока, направляющей, подшипника, поршня, втулки, клапана, подшипников, гильзы с газом, уплотнителей.
Все детали тщательно изготовлены из стали и обработаны в соответствии с техническими условиями. Принцип работы газлифта основан на работе поршня. В полом, заполненном инертным газом цилиндре движение поршня осуществляется рабочим штоком с клапанами одностороннего (двустороннего) действия. Клапан обеспечивает направленное усилие при открывании. Последовательное движение штока вверх или вниз образует полость над или под поршнем. При этом газ равномерно переходит в нужную полость корпуса цилиндра. При закрытом фасаде шток полностью находится в корпусе и полость под поршнем имеет максимально малый размер, а газ находится над ним. Когда мы открываем дверцу с усилием, шток газлифта перемещает поршень и давит на клапан, который открывается для того, чтобы газ заполнил образующуюся полость под поршнем.
В результате мы ощущаем сопротивление, которое нужно преодолеть настолько, насколько необходимо распахнуть дверцу. Таким образом, для свободного перемещения штока в любую сторону необходимо усилие для открытия клапанов и плавного перетекания газа из одной камеры в другую.
Установка газлифта
Монтаж газлифта производится самостоятельно по прилагаемому руководству или мастером. Сначала сделайте разметку и установите фиксирующие площадки на боках и дверцах на саморезы. Скоба с пружиной вкручивается так, чтобы головка газлифта защелкнулась на ней. После чего устанавливается ответный элемент.
Расчет и установка простого подъемника на верхний фасадНа схеме всегда показывается угол открывания механизма, поэтому вы можете подобрать его на свое усмотрение. Универсальным считается угол в 70° Монтаж осуществляется при навешенном на стену корпусе шкафа. Газлифт нужно закрепить сначала на боковину, а затем на фасад. Дверцу необходимо усилить при помощи мебельной петли.
Основным преимуществом этого вида фурнитуры является её достаточно большой срок службы и надежность.
При выборе газлифта нужно учитывать силу сжатия пружины и вес дверцы. Величина сжатия указывается в техпаспорте изделия. Самыми универсальными являются газовые механизмы с усилием 60N–140N. Поставить газлифт можно на шкаф абсолютно из любого материала. Регулировка довольно простая, не занимает много времени, но ремонту он не подлежит.
Довольно простое и надежное приспособление можно применить на таких видах мебели как:
Приходится ли вам сталкиваться с газлифтами в быту? Используете ли вы их дома? Долго ли они вам служат? Насколько они удобны и хорошо ли они работают?
Мебельные газлифты изготавливаются разными производителями, от которых зависит надежность и срок эксплуатации изделия. В последнее время используются механизмы, следующих компаний:
Все изготовители мебели используют фурнитуру этих производителей и предлагают нам качественную мебель. Среди них, такие поставщики нашего сайта как: Интерьер центр, ДСВ, Стендмебель, БТС, ЛЕКО, МИФ, МОБИ, БРВ, Горизонт, Евромебель, ОЛМЕКО и другие.
Подбор новой, качественной фурнитуры вы можете найти на нашем сайте в разделе Дополнительная фурнитура. Честные отзывы о нашей работе вы найдете на главной странице сайта внизу. Сделать выбор особенной фурнитуры или мебели проверенного производителя помогут наши менеджеры онлайн-продаж!
Спасибо всем, кто с нами! Обращайтесь, задавайте вопросы, пишите комментарии, рассказывайте о нас!
Как точно указать газовые амортизаторы
Здесь Филипп Маккласки из Camloc Motion Control описывает, как следует указывать газовые амортизаторы. Часть 2 завтра.
Основная функция газовой пружины — безопасно и контролируемо поднимать и поддерживать объект. Для проектировщика и конечного пользователя приложения усилия по обработке являются наиболее важным соображением; это человеческие и механические взаимодействия пружины с приложением.
Погрузочно-разгрузочные усилия можно классифицировать как системные или эргономические, и их можно соотнести с таблицей P1-P4 (обсуждается в Техническое руководство – Издание 1: Обзор газовой пружины ), показанное на рисунке 1.
Системные силы
Точки P1 и P4 на диаграмме представляют собой системные силы, которые могут быть рассчитаны и должны учитываться разработчиком приложения.
P1 — это сила, необходимая для того, чтобы приложение оставалось полностью открытым, т.е. дверь багажника автомобиля удерживается в открытом положении.
P4 — это максимальная нагрузка на систему. Пружина достигает полного закрытия в направлении сжатия, кронштейн и конструкция шарнира должны выдерживать эту силу.
Эргономические силы
Точки P2 и P3 представляют собой эргономические силы. Это субъективные силы, по которым конечный пользователь будет оценивать работу газовых пружин.
P2 — усилие нажатия клавиши при поднятии крышки, оно определяет, когда вы достигли положения равновесия. В примере с задней дверью автомобиля задняя дверь закрыта, и конечный пользователь открывает заднюю дверь; цель для этого должна быть менее 60 Н.
P3 — это усилие, прикладываемое к ключу при закрытии крышки, это усилие, необходимое для закрытия, когда пружина полностью выдвинута, целевое значение для этого должно быть 60 Н или меньше.
Монтажные положения и размер газовой пружины
Обзор точек крепления
Существует две точки крепления газовой пружины: «фиксированная» и «подвижная».
Как следует из названий, фиксированная точка установки остается неподвижной, тогда как подвижная точка установки вращается по дуге при открытии и закрытии приложения.
Как правило, при размещении газовой пружины Camloc Motion Control начинает с подвижной точки крепления примерно на 1/3 длины крышки от шарнира, как показано на рис. 2.
Это дает очень приблизительное представление о том, где разместить газовую пружину, но если это будет доработано, это также даст представление о размере требуемой пружины.
Простая балансировка моментов
Если мы начнем с рассмотрения приложения как простого баланса моментов без использования газовой пружины, с точки зрения базовой механики приложение можно рассматривать как рычаг второго рода.
Приложение повернуто в точке A, крышка весит 50 кг (G), а центр масс находится на равном расстоянии на расстоянии L от оси A и того, кто держит крышку вверх, в точке B.
Чтобы рассчитать восходящую силу (F), человек должен приложить усилия, чтобы удерживать крышку в горизонтальном положении и в равновесии.
Сделав еще один шаг, если центр масс сместится дальше вправо (от оси вращения) и больше не будет находиться на одинаковом расстоянии вдоль люка; центр тяжести (XG) теперь находится на расстоянии 0,8 м от точки A, а общая длина люка (Z) составляет 1,2 м.
Оба решения просты, потому что все силы перпендикулярны балке и нет газовой пружины. При включении газовой пружины проблема усложняется.
Упрощенное применение газовой пружины
В оставшейся части этого раздела мы будем ссылаться на рисунок 5 и список терминов:
Z = длина крышки (м)
XG = центр тяжести (м)
LS = радиус Усилие газовой пружины (м)
F1 = Усилие открытия (Н)
G = Масса крышки (Н)
F2 = Усилие закрытия (Н)
n = Количество газовых пружин
Включая газовую пружину из предыдущего примера , размер требуемой газовой пружины можно оценить с помощью следующих (упрощенных) формул.
Они используют принцип линии действия силы.
Для расчета задействованных сил необходимо учитывать два условия:
LS – Радиус усилия газовой пружины (м), это расстояние между точкой A и осевой линией газовой пружины.
n – Количество газовых пружин на приложение (обычно две).
Формулы используются для оценки минимального требуемого усилия для определенной геометрии крепления.
Они не обеспечивают оптимального положения для монтажа, и лучшее решение можно найти с помощью специального программного обеспечения.
2.04 Расчет силы открывания
Силу, необходимую для удерживания крышки в открытом положении (F1), можно рассчитать по формуле:
Сила газовой пружины (F1) = Масса крышки x Центр тяжести / Радиус силы x Количество пружин .
Расчет усилия закрытия
Аналогично, усилие, необходимое для закрытия крышки (F2), можно рассчитать по формуле:
Усилие закрытия F2 = количество пружин x усилие пружины F1 x радиус усилия / длина крышки усилие открывания и закрывания можно получить, используя следующие значения:
Усилие открывания (F1)
F1 = (50 x 9,81) x 0,8 / 0,25 / 2
F1 = 784,8 Н
Усилие закрытия (F2)
F2 = 2 x 784,8 x 0,2 5/1,2
F2 = 327Н
Изменение подвижной точки крепления
Что происходит с силами при изменении положения крепления газовой пружины? Предполагая, что приведенный выше пример является «средней точкой», а радиус силы газовой пружины перемещается в обе стороны от нее на 50 мм:
Перемещение подвижной точки крепления на 50 мм по направлению к шарниру (т.
е. LS становится равным 0,2 м):
F1 = 981 Н (увеличение +197 Н)
F2 = 327 Н (без изменений)
Перемещение на 50 мм от шарнира (т.е. LS становится 0,3 м)
F1 = 523,2 Н (уменьшение -261 Н)
F2 = 523,2 N (увеличение +196N)
Расчеты показывают, что чем ближе к петле подвижная точка крепления, тем выше требуемое усилие открывания. Тогда как, отодвигая его дальше, усилие открывания уменьшается, а усилие закрывания увеличивается.
Изменение центра тяжести
Если центр тяжести перемещается ближе или дальше от шарнира, это также влияет на усилие открывания и закрывания.
Смещение центра тяжести на 0,2 м в сторону шарнира (т. е. XG становится равным 0,6 м)
F1 = 588 Н (уменьшение на -196 Н)
F2 = 245 Н (уменьшение на -82 Н)
Перемещение его дальше от шарнира (т. е. XG становится 1,0 м)
F1 = 981 Н (увеличение +197 Н)
F2 = 408 Н (увеличение +81 Н)
6 Советы по правильной установке пружины газлифта
Газлифтные пружины и связанные с ними продукты используются во многих различных отраслях промышленности и применениях, которые можно найти во всем: от грузовых дверей до дверей оборудованных бронированных автомобилей и багажных отсеков самолетов.
На рынке существует множество таких продуктов, и получение высококачественной газлифтной пружины становится утомительным, поскольку вы не можете легко отличить оригинал от подделки.
Следовательно, необходимо сотрудничать с проверенным и надежным пружина газлифта производитель для вашей продукции самого высокого качества.
Вот несколько инструкций о том, как правильно собрать блокируемые газовые пружины, чтобы пользователи не тратили драгоценное время на смену узлов и эксперименты с различными усилиями, чтобы найти лучшую газовую пружину для работы.
Правильное выравнивание стержня
Правильное смазывание уплотнений способствует увеличению срока службы газовой пружины. Поэтому при установке пружины шток должен быть постоянно направлен вниз или направляющая штока должна располагаться ниже разъема цилиндра.
Предлагаемое расположение обеспечивает сильный тормозной эффект и облегчает смазку направляющей и уплотнений.
Правильный уход за поверхностью стержня
Поскольку поддержание давления газа зависит от поверхности стержня, его нельзя повредить острыми или грубыми инструментами или любым агрессивным химическим веществом. Верхний и нижний фитинги должны правильно выровняться при установке газовой пружины, чтобы предотвратить нагрузку на уплотнение. В течение всего хода штока необходимо сохранять соосность. Используйте шарнирные соединители, которые позволяют выравнивание, если это невозможно.
Используйте правильную насадку и правильно ее затяните
Из-за навесного оборудования, слишком жестко прикрепленного к раме, возмущения машины, на которой установлена газовая пружина, могут передаваться на уплотнения. Закрепите пружину, используя как минимум одно шарнирное крепление или оставив небольшое пространство между крепежными винтами и соединителями. Мы не рекомендуем использовать болты с резьбой для крепления пружины, потому что трение, создаваемое гребнем резьбы при контакте с крепежным отверстием, может помешать правильной работе газовой пружины.
Поддерживайте правильное тяговое усилие
Чтобы типичная скорость скольжения штока не превышала требуемый предел при использовании газовой пружины, постоянно следите за тем, чтобы тяговое усилие не превышало силу толкания газовой пружины.
Поддерживайте оптимальную рабочую температуру
Газовая пружина обычно работает при температуре от -30 до +80 градусов по Цельсию. Особенно холодная и влажная среда может привести к образованию инея на уплотнениях, что может сократить срок службы газовой пружины.
Обеспечьте правильное применение пружины газлифта.
Назначение газовой пружины — уравновесить или уменьшить вес, который в противном случае был бы чрезвычайно тяжелым для пользователя или любой конструкции, в которую он установлен. И разработчик, и компания, производящая пружину, должны тщательно оценить любые дополнительные возможности ее использования (амортизатор, замедлитель или стопор) с точки зрения безопасности и долговечности пружины.
