Нужна ли вентиляция в котельной частного дома: Вентиляция для котельной с газовым котлом в частном доме

Требования к вентиляции в частном доме с котлом

Вентиляция в частном доме в котельной является основным требованием при использовании отопительных приборов. Невыполнение условий может привести к административному наказанию. Собственнику жилого помещения будут назначены штрафные санкции.

Содержание

1. Зачем нужна вентиляция
2. Функции и условия установки
3. Виды вентиляции
4. Система естественного проветривания
5. Система принудительного проветривания
6. Требования к конструкции и нормы СНиП
7. Конструкция с газовым котлом
8. Конструкция с твердотопливным котлом
9. Расчет вентиляции
10. Как выбрать материалы
11. Советы и рекомендации

Зачем нужна вентиляция

Вентиляция котельной частного дома играет важную роль в отопительный период. Ее оборудование является обязательным условием эксплуатации котельного помещения.

Функции и условия установки

Монтаж системы вентиляции в помещении своими руками необходим для создания правильного микроклимата. При постоянном проветривании существенно снижается риск возникновения грибка и плесени на стенах. Также, исключается риск заражения инфекционными заболеваниями и аллергией. Важно организовать правильную систему вентилирования там, где нет возможности обеспечить приток свежего воздуха.

Помещение котельной является изолированным пространством, где может скапливаться угарный газ от продуктов горения. Это представляет большую опасность для человека, поэтому надзорные органы проверяют котельные на соответствие противопожарным нормам и СНиП.

Проветривание обеспечивает:

• Увеличение срока эксплуатации газового оборудования.
• Норму содержания кислорода.
• Защищает от появления грибка и плесени.
• Минимизирует влияние продуктов горения на человека.
• Эффективность работы оборудования.

Нормы по обеспечению системы вентиляции в котельной частного дома регламентируются СНиП. На соответствие данным требованиям производятся проверки надзорными службами:

• Обновление воздуха в помещении должно происходить в течение 1 часа не менее 3 раз.
• Минимальная высота потолка 2,4 м.
• Тип вытяжки: принудительная или естественная.
• Вход и выход в помещение должны быть отдельными. Если котельная является пристройкой, то допускается вход из жилого сектора.
• Если мощность котла менее 30 КВт, то монтаж разрешается производить на кухне.
• Если мощность оборудования более 30 КВт, то монтаж производится только в отдельном помещении.

Вытяжка в котельной частного дома, в первую очередь, выполняет функцию по отводу угарного газа. Также, ее назначение сводится к предотвращению утечки природного газа в котле.

Важно! Утечка может возникать в случаях, когда наблюдается разрыв газопровода и отделение пламени от горелки.

Виды вентиляции

На данный момент оборудовать вытяжку в котельной можно с принудительным или естественным проветриванием.

Система естественного проветривания

Приточная вентиляция может монтироваться в домах и помещениях с небольшой площадью, оборудованными маломощными системами отопления. Для обеспечения прохождения воздуха и его обновления, отверстия для вытяжки делаются на разных концах котельной. Для полноценного притока воздуха требуется производить регулярное проветривание. Рекомендованный размер отверстий для вытяжки составляет 15–20 см.

Если котельная оборудована вентиляционной шахтой, то достаточно проделать отверстие и установить решетку.

Важно! Для исключения случаев засора или образования конденсата на наружную трубу устанавливается специальная заглушка.

Система принудительного проветривания

Установка системы принудительного проветривания требуется в том случае, когда нет возможности использовать естественную вентиляцию. Для монтажа требуется установка канального вентилятора и фильтров для предотвращения попадания мусора. Помимо этого, оборудуется водяной тепло-нагреватель.

Принцип работы достаточно простой: воздух переходит в камеру сгорания котла и, затем, отводится через вентканал.

Требования к конструкции и нормы СНиП

Требования к конструкции определяются действующим положением СНиП за номером СП 2.04.05-91.

Конструкция с газовым котлом

Главным фактором является обеспечение воздухообмена в котельном помещении с газовым котлом. При этом в расчет берется техническая спецификация и мощность оборудования. Если котел является закрытым, то главным критерием будет объем использованного воздуха. Для получения 1 КВт энергии требуется порядка 0,1 м3 газа.

Как правильно оборудовать вентиляцию для газового котла:

• Нагнетательный патрубок необходимо монтировать в нижней части стены.
• Топочный патрубок оборудуется выше камеры сгорания.
• В нагнетателе монтируется дроссель для ограничения изменения направления воздуха.

Конструкция с твердотопливным котлом

Главным негативным последствием при эксплуатации твердотопливного котла является периодическое попадание угарных газов и шлака в помещение. При этом, объем использованного воздуха повышается до 15% по сравнению с газовым котлом.

При монтаже твердотопливного котла стоит учитывать ряд факторов:

• Вытяжка монтируется непосредственно над зоной образования продуктов горения.
• Расстояние до дымохода должно составлять не менее 0,5 м.
• Также, требуется установить обратный клапан. Его необходимо постоянно обслуживать, чистить от загрязнений и проверять на предмет образования дефектов.
• Нагнетательный патрубок оборудуется прямо над топочной камерой и зольником.

Расчет вентиляции

Для естественного проветривания помещения 5х4 м2 и высотой потолка 2,4 м., требуется рассчитать необходимый объем воздуха путем умножения всех величин. В данном случае, он равняется 48 м3. Параметр воздухообмена высчитывается исходя из следующих значений: 6 м (необходимая высота) – 2,4 м (высота потолка). Все величины умножаются на 0,25, и прибавляется 3 = 8,4. Затем полученное значение умножается на объем воздуха: 48*8,4 = 149,4 м3.

Полученную сумму необходимо сравнить по специальной таблице в разделе «Площадь сечения воздуховода». В примере сечение воздуховода составит 180 м2.

Вентиляция для газового котла рассчитывается по формуле 0,01 м2/10 КВт. Если котел мощностью от 30 КВт, то объем поступающего воздуха должен составлять не менее 0,03 м3. Согласно законодательным нормам сечение воздуховода должно составлять 130 мм.

Как выбрать материалы

Для проектирования вытяжки материалы выбираются исходя из следующих критериев:

• Площадь помещения.
• Расстояние до потенциально опасных горючих материалов.
• Типа котельной.
• Какой тип вентиляции планируется сооружать.

Выбор подходящего котла:

• Газовые настенные;
• Твердотопливные;
• Котлы на жидком топливе;
• Электрические;
• Смешанные (работающие на разных видах топлива).

Важно! В частных домах зачастую устанавливаются газовые котлы небольшим КПД. Основывается данный выбор на том, что газовое топливо сравнительно дешевле, чем уголь или дрова.

Монтаж системы вентиляции стоит проводить исключительно в теплое время года – весной, летом и ранней осенью. В первую очередь, требуется разметить помещение и определиться с местом установки оборудования. Далее монтируются трубы и патрубки, производится подключение вентиляторов к электросети.

Важно! Для проверки вытяжки, рекомендуется включить котел на несколько часов и обеспечить контроль работоспособности системы. В газовом котле не должен сработать защитный клапан.

Советы и рекомендации

Для предотвращения ухудшения воздухообмена, необходимо проводить очистку вентиляционных каналов и фильтров раз в 2–3 месяца. Также, проверяется работоспособность защитных клапанов и вентиляторов. При появлении постороннего шума, при работе прибора отопления требуется проверить крыльчатку на предмет дефектов. Также, не стоит устанавливать газовый котел в подвале или цокольном этаже. При утечке, за счет большой плотности, он будет оседать в нижней части дома, и, вследствие этого, может случиться взрыв.

Вентиляция в котельной частного дома является обязательной, ее установка должна проводиться с соблюдением норм СНиП. Если система проветривания отсутствует, на собственника налагаются административные санкции в виде штрафа.

устройство, требования, нормы и правила

Обустройство вентиляционной системы требуется не только для кухни и других жилых комнат. При организации отопления от собственного источника тепла вытяжка нужна и для котельной. Вентиляция для газового котла в частном доме — необходимая система, от работы которой зависит безопасность эксплуатации оборудования и проживающих людей.

Роль вентиляции в котельной

Содержание статьи

• 1 Роль вентиляции в котельной
• 2 Требования к вентиляции
  • 2. 1 Требования к зданиям и помещениям
  • 2.2 Требования к монтажу котла
• 3 Виды вентиляции
  • 3.1 Естественная вентиляция
  • 3.2 Принудительная вентиляция

Основа любой отопительной системы — проектная документация. Потому еще в период составления проекта жилого дома специальный раздел отводится тепловым расчетам и точному установлению характеристик вентсистемы. Для зданий с мощным котлом обязательно наличие выделенного под вентилируемую котельную отдельно расположенного строения, пристройки либо помещения.

Котельная в коттедже

Основная цель обустройства вентиляции — выведение из котельной угарного газа, образующегося при горения. Проникание даже малого объема продуктов горения в жилье ведет к самым тяжелым последствиям для людей. Не меньшую опасность представляют и утечки топливного газа. В запертых помещениях он накапливается быстро и, при достижении критического объема, происходит взрыв.

В основном это касается мощных отопительных аппаратов напольной установки. Топочная камера быстро засоряется копотью и сажей. В результате сокращается сечение воздухоотвода, часть образовавшихся продуктов горения проходит в котельную, а не удаляется наружу.

Отсутствие вытяжки либо неполадки в ее работе отрицательно сказываются на эффективности и экономичности газового отопителя. Нормальное горение обеспечивается только при постоянном поступлении воздуха в нужном объеме. При недостаточной эффективности вентсистемы нарушается режим в топочной камере, что приводит к снижению теплоотдачи и перерасходу газа.

Параметры работы вытяжной системы котельной зависят от:

• производительности газового котла, его функционала;
• площади помещения;
• загрузки отопителя;
• величины дверных проемов, количества и площади окон;
• климатических особенностей региона проживания.

Вытяжка от котла

Требования к вентиляции

Газовые котлы отнесены к устройствам повышенной опасности, потому к ним и к вентсистемам предъявляются высокие требования. Нормы и правила оборудования котельных, требования к вытяжке регламентируются СП 89.13330.2001 «Котельные установки».

Требования к зданиям и помещениям

К любому зданию, проектируемому с учетом монтажа независимого газового отопления, предъявляется ряд серьезных требований. Предусматривается выделение отдельного, оборудованного согласно нормативных документов помещения — котельной. Допускается ее создание в таких местах (список составлен с учетом уменьшения предпочтительности):

• в отдельно расположенном строении;
• в дополнительной пристройке;
• на чердаке;
• в подвале (цоколе).

Переоборудование цоколя либо подвала под котельную разрешается в исключительных случаях при выполнении условия: наличия двух вентиляционных систем — главной и дублирующей. Особенно это требование касается котельных, функционирующих на сжиженном газе. Он имеет больший удельный вес и при утечке накапливается у пола, что ведет к взрывоопасной ситуации.

К расположению настенных котлов до 30 кВт, предназначенных для отопления дачи либо небольшого индивидуального дома, требования менее строгие. Устройства имеют изолированную топочную камеру и циркуляция воздуха для них создается просто: достаточно коаксиального воздуховода, установленного в наружной стене. Он одновременно обеспечивает всасывание в камеру наружного воздуха и удаляет продукты горения на улицу.

Котлы настенной установки допускается размещать непосредственно в доме: в ванной, подсобках, кладовках, кухне.

Вентиляция для газового котла в частном доме

К помещениям с газовым отопителем напольной конструкции, предъявляются такие ограничения:

• площадь от 4 м²;
• общий объем более 8 м³, высота потолков от 2,2 м;
• ширина дверного проема — от 0,8 м;
• устройство 1-2 оконных проемов с открывающимися наружу двойными фрамугами;
• беспрепятственное поступление кислорода — устройство в оконной раме либо наружной стене технологического отверстия;
• по СНиП 31-03-2001 суммарная площадь остекления принимается до 0,05 м² на каждый куб. метр объема котельной.

Требования к монтажу котла

Согласно СП 89. 13330.2001, при установке газового отопителя и обустройстве вентсистемы должны соблюдаться такие нормативы:

1. К воздуховоду допускается подключение только одного или двух котлов независимо от их расположения.
2. Должна обеспечиваться полная герметичность вентканала.
3. Швы заделываются герметиками, обеспечивающими надежную изоляцию при высокой температуре.
4. Каждый элемент выполняется из огнестойких материалов.
5. Горизонтальные участки устраиваются из двух каналов. Первый предназначается для отвода продуктов сгорания топлива, второй — для непрерывного поступления воздушного потока.
6. Очистной канал должен размещаться ниже главного на 250-350 мм.

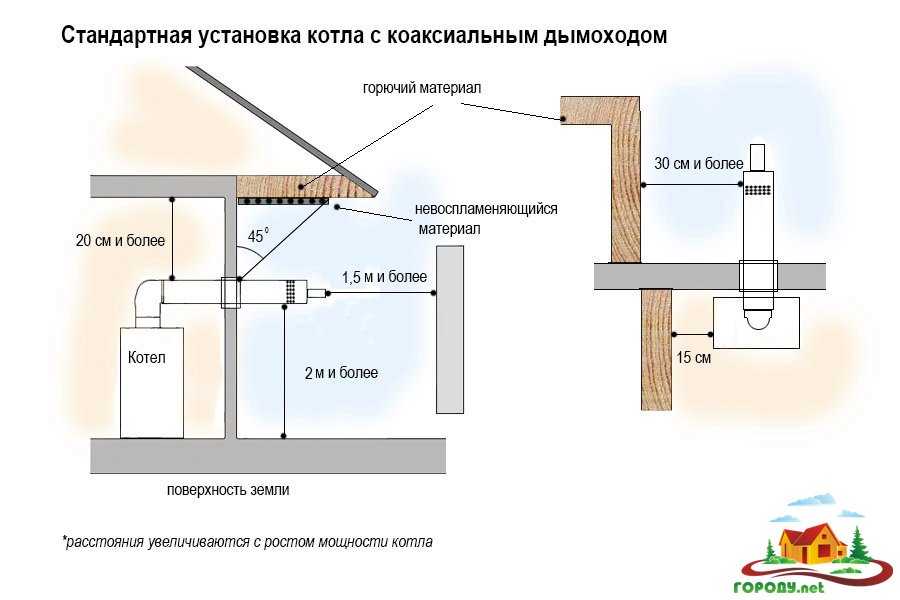

Не менее жесткие требования к вентиляции имеются по расстояниям и размерам:

1. Горизонтальная труба размещается на удалении от потолка более 200 мм.
2. Все поверхности изготавливаются только из огнеупорных материалов.
3. На внешнем выводе трубы из стены все горючие поверхности укрываются огнестойким изолирующим слоем.
4. Расстояние от внешней стены с выходящей трубой до окончания воздухоотвода назначается от 300 мм.
5. Труба располагается от поверхности земли на удалении от 200 мм.
6. При наличии другой стены напротив трубы, расстояние до нее принимается от 0,6 м.

Рекомендуем по теме! Для чего нужен рекуператор воздуха и как он работает?

Виды вентиляции

Для обеспечения безопасной и экономичной работы газового котла обычно обустраивается вентиляция таких видов:

• принудительная;
• естественная.

Схемы вентиляции

Естественная вентиляция

Для домов площадью 80-100 м² достаточно обустройства системы естественной вытяжки.

Верх трубы укрывается пластиковым или металлическим «зонтиком», для усиления тяги и улучшения циркуляции воздушных масс устанавливается дефлектор. С целью предотвращения случайного выброса воздуха наружу на внутренней стороне стены ставится обратный клапан. Дымоотвод монтируется прямо над отопителем, воздуховод устанавливается за камерой сгорания. Вертикальная труба выводится на крышу. Верх ее располагается над коньком на высоте от 500 мм.

Для котлов до 30 кВт устраивается продуха размером 150х150 мм. В вентканал монтируется патрубок из пластика, снаружи ставится металлическая решетка либо сетка.

Пластиковая решетка защищает продушину от мусора и грызунов

В соответствии с нормативами, эффективность вентиляционной системы оценивается возможностью полного обновления воздуха более трех раз на протяжении часа. Точные характеристики приточной вытяжки из котельной рассчитать невозможно. Интенсивность смены воздушных масс зависит от многих факторов:

• направления и скорости ветра;
• атмосферного давления;
• температуры воздуха и т. д.

Эффективность вентиляции также зависит и от воздуховода, диаметр его принимается по мощности котла. Для аппарата 24 кВт хватает трубы 120 мм, с повышением мощности сечение увеличивается. Для котла 100 кВт потребуется труба сечением уже 230 мм. Требуемое сечение указывается в техпаспорте аппарата.

Принудительная вентиляция

Принудительная вытяжка потребуется в двух случаях:

• если приточная вентиляция не соответствует нормам, приведенным в техпаспорте котла;
• при монтаже газовых отопителей значительной мощности с интенсивным горением.

Принудительная вытяжка

Система оснащается нагнетательным вентилятором, к которому дополнительно устанавливаются и канальные — они совместно подают воздух в камеру сгорания. В котельную воздушные массы поступают за счет создания области низкого давления.

При обустройстве вентиляции в частном доме важно следовать требованиям СНиП, регламентирующих как правила установки оборудования, так и основные размеры и расстояния. Только строгое соответствие нормам сделает эксплуатацию газового котла экономичной и безопасной, а проживание в доме — комфортным.

Видео по теме: Каким требованиям должна отвечать газовая котельная частного дома + правила установки котлов

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

5

Строительные нормы и правила для печного помещения

Строительные нормы и правила для печного помещения

Stígur Már Karlsson/Heimsmyndir/E+ via Getty Images

9001 0 Для строительства котельной требуется профессионал, знакомый с местными и федеральные коды для установки

Получите предложения от 3-х профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Один из лучших способов согреться и чувствовать себя комфортно в холодную погоду — это печь, но наличие печи с принудительной подачей воздуха в открытом подвальном помещении, где вы и ваша семья собираетесь, может испортить уютную атмосферу.

В отличие от котла в котельной, для которого требуется водонагреватель, котельная использует воздух для горения для обогрева вашего дома, скрывая неприглядные печи от глаз. Вот что вы должны знать, прежде чем строить топочную комнату.

4 Строительные нормы и правила для топочных помещений

Единых правил для строительных норм и правил не существует. На самом деле каждый местный муниципалитет уникален и может иметь сотни страниц кодексов, которым должны следовать обученные генеральные подрядчики.

Во избежание общих нарушений строительных норм и правил не выполняйте проект установки топочного помещения своими руками. Тем не менее, знание — сила, и все же может быть полезно знать, на какие требования к кодированию обращать внимание, когда вы нанимаете подрядчика рядом с вами.

Вот четыре основных области кодирования, на которые стоит обратить внимание:

1. Требования к свободному пространству в топочном помещении

Крайне важно обеспечить достаточное пространство в закрытом помещении при строительстве топочного помещения. Если стены расположены слишком близко к печи, в помещении может стать опасно жарко, и обслуживающий персонал не сможет легко добраться до него.

Каждый округ или муниципалитет устанавливает требования к пространству и правила техники безопасности для печных помещений. Общий стандарт должен иметь не менее 30 дюймов пространства между стенками и стенками печи.

Когда вы нанимаете профессионального подрядчика по ОВКВ рядом с вами, профессионал спроектирует пространство в соответствии с вашими местными нормами и позаботится о том, чтобы в помещении была максимальная производительность и эффективность вашей печи.

2. Вентиляция топочного помещения

В вашем топочном помещении также должна быть эффективная система вентиляции для циркуляции воздуха, предотвращения пожара и защиты вашей семьи. Ваш подрядчик должен установить впускное отверстие для облегчения сгорания воздуха и вытяжное отверстие для удаления угарного газа и других вредных химических веществ.

В большинстве топочных помещений должно быть одно вентиляционное отверстие около 12 квадратных дюймов от пола и одно около 12 квадратных дюймов от потолка, хотя более крупные и мощные печи часто требуют больших вентиляционных отверстий. Вообще говоря, на 1000 британских тепловых единиц в час входного потока (БТЕ/ч) должен приходиться один квадратный дюйм вентиляционного пространства.

Ваш специалист по ОВиК может определить правильные размеры вентиляционных отверстий и установить соответствующую систему вентиляции.

3. Требования к потолку и стенам

В отличие от котлов, котельная никогда не должна быть полностью закрыта без надлежащей вентиляции. Закрытые помещения повышают риск воздействия дымовых газов, в состав которых входят такие токсины, как угарный газ. Ваша печь нуждается в воздухе для горения, который поступает через вентиляционные системы для безопасного и эффективного горения.

4. Энергетические требования к системе печи

Ваша печь также должна иметь рейтинг эффективности, соответствующий минимальным требованиям, установленным федеральным законом. Согласно Energy Efficiency and Renewable Energy, это минимальное требование зависит от местоположения, типа печи и входа печи.

Для средней газовой печи с подогревом воздуха минимальное требование к рейтингу эффективности составляет 80% . Для более крупных печей этого типа рейтинг эффективности составляет 95% на севере и 90% на юге. Масляные печи с подогревом воздуха имеют минимальные требования 81% для небольших приборов и 85% для более крупных.

Процесс строительства топочного помещения

Сборка начинается с рисования линий на полу, чтобы отметить оптимальное расположение каждой стены, после чего на линии устанавливаются пороги. Затем ваш профессионал может использовать пиломатериалы размером 2 на 4 фута, чтобы построить каркас стены, поместить каркасы на плиты и установить гипсокартон на каркасы, чтобы сформировать стены комнаты для печи.

Кроме того, специалист по установке печи должен установить дверной проем с достаточным пространством для удобного извлечения печи, когда придет время ее заменить.

Поиск специалиста

welcomia/iStock через Getty Images

Ознакомьтесь с отзывами и рекомендациями квалифицированного специалиста в вашем регионе и получите не менее трех оценок стоимости проекта и продолжительности его выполнения. Вы также можете спросить семью, друзей и соседей, могут ли они порекомендовать профессионалы, которыми они пользовались в прошлом. Затем обратитесь к профессионалу, который, по вашему мнению, сделает работу для вас лучше всего.

Окончательная стоимость помещения для печи

Наконец, прежде чем приступить к строительству помещения для печи, вам необходимо учесть все затраты, чтобы определить общий бюджет. Включая материалы и рабочую силу, профессионально построенная печь обычно стоит от 1000 до 3000 долларов .

Факторы стоимости печного помещения

Стоимость найма профессионала, который поможет вам спроектировать и построить печное помещение, зависит от следующих основных факторов:

• Подрядчик, которого вы нанимаете

• Материал, необходимый для проекта

• Размер вашей комнаты

Специалист по HVAC обычно берет около от 50 до 80 долларов в час вместе со стандартной минимальной платой, которая обычно равна примерно до 2 часов работа. Профессионал либо построит комнату, либо порекомендует плотника, который может. Если вам в конечном итоге понадобится плотник, профессиональный столяр обычно берет от до 50 долларов в час и минимальную плату.

Независимо от того, какой специалист выполняет работу, не забудьте учесть стоимость материалов для вашей системы печи. Стоимость одной только новой печи составляет от 2600 до 6400 долларов , при этом средняя стоимость печи составляет примерно 5500 долларов .

Понимание того, что нужно и что нельзя делать в соответствии со строительными нормами и правилами для установки топочного помещения, является сложной и неоднозначной задачей для обычного домовладельца. Вот почему так важно, чтобы вы работали с профессионалом, чтобы безопасно и правильно установить вашу печь.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Сколько стоит замена системы HVAC? [Данные за 2023 год]

  Джинни Бартолоне • 24 апреля 2023 г.

• Упрощенный тоннаж ОВКВ: как определить правильный тоннаж для вашего кондиционера

  Автор Элли Оглтри • 26 апреля 2023 г.

  90 004

• 5 признаков того, что ваша печь Воспламенитель плохой

  Марва Хасан • 18 августа 2021 г.

Вентиляция в котельной частного дома с газовым котлом: требования, нормы

Содержание статьи:

• Нужна ли вентиляция в котельной газовой
• Требования к вентиляции в частном доме с газом
• Нормы вентиляции газового котла по СНиП
• Естественная вентиляция с газовым котлом
• Дымоход для вентиляции газового котла
• Искусственная вентиляция котельной

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией в соответствии с ГОСТами и СНиП. Сжиженный и природный газ может вызвать пожар или взрыв, поэтому к помещению предъявляются повышенные требования безопасности. Соблюдение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе помещения под котельную.

О том, как правильно сделать вентиляцию в котельной, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже небольшое количество угарного газа может ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны утечки взрывоопасного и легковоспламеняющегося топлива.

Плохо спроектированная вентиляция не только угрожает жизни и здоровью людей, но и снижает производительность оборудования.

Работа газового котла возможна при постоянной подаче кислорода в котел и своевременном удалении продуктов сгорания. При недостатке воздуха топливо сгорает хуже. Потребляя одинаковое количество газа, котел вырабатывает меньше тепла в плохо проветриваемом помещении.

Слабая вытяжная вентиляция в котельной с напольным газовым котлом приводит к накоплению сажи и копоти внутри оборудования, уменьшению сечений воздуховодов, уменьшению тяги и втягиванию части продуктов сгорания в комната.

Оборудование газовой котельной

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными неплотными дверями или окнами старого образца, в ней достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух снаружи не будет поступать. При сгорании топлива в помещении воздух будет разряжаться, а КПД котла снизится. Огарки из котла могут поступать в котельную, а оттуда в жилые комнаты. Поэтому нужно подумать, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

Настенный газовый котел

Помимо наличия вентиляции к помещению газовой котельной предъявляются особые требования.

Разрешается оборудовать котельную:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном здании;
• в отдельной комнате.

Если оборудование рассчитано на сжиженный газ, подвал или подвал не подойдет. Сжиженный газ имеет больший удельный вес, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и может здесь взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Газовые котлы малой мощности (не более 30 киловатт) не требуют специального котельного оборудования, их можно повесить или установить на кухне, если помещение соответствует следующим требованиям к вентиляции котельной в частном доме:

• Площадь 15 кв. метров;
• высота потолка не менее 2 м 20 см;
• площадь окон от 3 кв.см на 1 куб.м объема помещения;
• окно открывается или оснащено окном;
в нижней части двери сделано
• отверстия для притока воздуха из соседних помещений;
Оборудование
• устанавливается у стены из негорючего материала на расстоянии не менее 0,1 м.

По требованиям требуется принудительная вентиляция в котельной в частном доме. Если мощность оборудования выше 30 киловатт, оборудуется отдельное помещение котельной.

Нормы вентиляции газового котла по СНиП

Вентилятор вытяжной

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В газовой котельной должна быть вентиляция, выход воздуха расположен на потолке;
• Возле канала для дымохода прорывается еще один, на 30 см ниже. Служит для чистки дымохода;
• Подача воздуха с улицы по вентиляционному каналу или из смежного помещения через отверстия в нижней части двери;
• Расход воздуха на вентиляцию рассчитывается исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности — с 8 кв. сантиметры воздуха;
  • приток от соседнего здания: на 1 киловатт мощности — от 30 кв.м. сантиметров продуктов.

Остальные правила обустройства котельной в частном доме можно найти в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

Газовый котел Схема естественной вентиляции

Обычно для вентиляции газовой котельной в частном доме используют естественную тягу. Так, при мощности котла до 30 киловатт для притока достаточно патрубка диаметром 15 см. В вход вставляется пластиковая труба, снаружи вход закрывается металлической сеткой от проникновения грызунов и мусора. Внутри к трубе крепится обратный клапан, препятствующий подсасыванию воздуха на улицу.

Вытяжка тоже готова. К верхнему концу дымохода прикрепляют зонт для защиты от дождя и снега. Некоторые умельцы также устанавливают на выхлопную трубу обратный клапан, чтобы через него в дом не попадал воздух.

Для подачи чистого воздуха непосредственно в камеру сгорания приточный воздуховод расположен за топливным отсеком. Выхлопная труба находится непосредственно над котлом, куда поднимаются продукты сгорания.

Данное устройство вентиляции котельной частного дома очень простое в исполнении и в большинстве случаев достаточно эффективное. Но системой нельзя управлять и в этом ее главный недостаток. Согласно СНиП вентиляции в котельной воздух должен обновляться три раза в час. Воздухообмен при естественной системе вентиляции котла рассчитать невозможно. Кроме того, воздухообмен зависит от давления, температуры наружного воздуха и силы ветра.

Дымоход для вентиляции газового котла

Собственно дымоход для вентиляции котельной

Дымоход является одним из важнейших элементов грамотного вентиляционного устройства котельной в частном доме. Поэтому на его конструкции необходимо остановиться отдельно.

СНиП вентиляция в котельной предназначены для дымоходов:

• Дымоход не пропускает газ и горение. Продукты горения не должны попадать в воздух котельной. Для повышения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцемент. Его диаметр зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен возвышаться над коньком крыши на 2 – 5 метров, иначе может протечь;
• Диаметр вентиляционной трубы в газовом котле должен быть больше диаметра дымовой трубы самого котла и зависит от его мощности. Можно использовать следующие пропорции:
  • при мощности котла 24 кВт — диаметр 120 мм;
  • на 30 кВт — 130 мм;
  • на 40 кВт — 170 мм;
  • на 55 кВт — 190 мм;
  • на 80 кВт — 220 мм;
  • на 100 кВт — 230 мм.

Простые правила помогут тем, кто решил обустроить котельную вентиляцию собственного частного дома своими руками:

• сечение трубы дымохода указано в паспорте котла;
• дымоход изготавливается из листового металла (оцинкованная или нержавеющая сталь). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окно для прочистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

система вентиляции и отопления

Если систему естественной вентиляции в газовой котельной частного дома обустроить невозможно, прибегают к механической тяге.

Работы искусственной вентиляции за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентиляционных каналов.

При расчете вентиляции в котельной с уличным газовым котлом мощность вентилятора выбирают из 20 — 30% от резервной при наибольшей нагрузке. Мощность также зависит от количества изгибов воздуховода, его сечения и длины.

Простейшая методика расчета своими руками вентиляции котельной в частном доме:

( Ш*В*Г)*3 = объем воздуха, который необходимо заменить за один час, здесь :

W — ширина комнаты, AT — высота потолка, D — длина комнаты.

Оборудовав вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливают только на приток или на выдув. Но самым надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать вентиляторы в медных или алюминиевых газовых котлах в медных или алюминиевых корпусах, устойчивых к плавлению и огню.
