Установка газлифт: Установка газлифта: способы, правила

Содержание

конструкция, установка газового лифта, выбор

Каждый шкаф имеет в своей конструкции крепежные соединения, которые обеспечивают удобную их эксплуатацию. Немаловажную роль в правильной работе кухонного шкафа играет газлифт. При условии правильной установки этого устройства можно не беспокоиться о том, что в определенный момент дверцы мебели перекосятся или начнут самопроизвольно открываться.

Что такое кухонный газлифт?
Монтаж газлифта на шкаф
Инструменты
Разметка установки
Процесс установки
Рекомендации по установке
Выбор газлифта для шкафа
Заключение

Чтобы кухонная мебель оставалась функциональной, она обязательно должна быть оборудована газовым лифтом. Причем собрать и установить это приспособление на кухонный шкаф под силу даже непрофессионалу. Если в точности следовать указаниям инструкции по монтажу, то можно обеспечить надежное крепление дверей, которые смогут открываться при минимуме усилий.

Нужно помнить, что надежная работа кухонного шкафа зависит не только от правильной установки газлифта, но и его выбора.

Что такое кухонный газлифт?

Используемые в кухонной мебели газовые лифты имеют вид подъемного механизма, основная функция которого заключается в удержании и открывании дверей шкафов. Благодаря кухонному газовому лифту двери навесных шкафов могут открываться наверх без лишних усилий. Широкое применение этого приспособления в мебельном производстве получили благодаря следующим преимуществам:

Надежная фиксация открытой двери в верхнем положении. За счет этого можно одним усилием открывать сразу несколько шкафов;
Плавное открывание двери с возможностью самостоятельной настройки механизма;
Полное отсутствие шума во время работы механизмов;
Нет необходимости устанавливать на дверцы ручки;
Срабатывание механизма происходит за счёт легкого нажатия руки.

В основе работы этого приспособления лежит довольно простой принцип, обеспечиваемый срабатыванием газовой пружины и гидравлического амортизатора.

Когда дверца смещается относительно начального положения на 10 ° , срабатывает механизм мебельного газлифта, который автоматически открывает дверь на рабочий радиус 90 ° . Сам механизм управления работы двери имеет сложное устройство и включает в себя следующие элементы:

цилиндрический корпус;
поршень;
втулку;
клапан;
шток;
подшипники скольжения;
сальник;
пыльник;
уплотнение.

Благодаря продуманной конструкции поддерживается полная герметичность цилиндра, который еще в цехах производителя заполняется азотом, обеспечивающим требуемое давление в момент зажатия. Приспособление имеет неразборную конструкцию, поэтому отремонтировать его нельзя.

Монтаж газлифта на шкаф

Установку мебельного газлифта начинают с того, что готовят набор инструментов и выполняют разметку для точного выполнения крепления.

Инструменты

При необходимости выполнить установку газлифта можно и самостоятельно.

Но для этого придется подготовить набор следующих инструментов:

шуруповерт;
отвертка;
плоскогубцы;
молоток;
электродрель;
линейка;
рулетка.

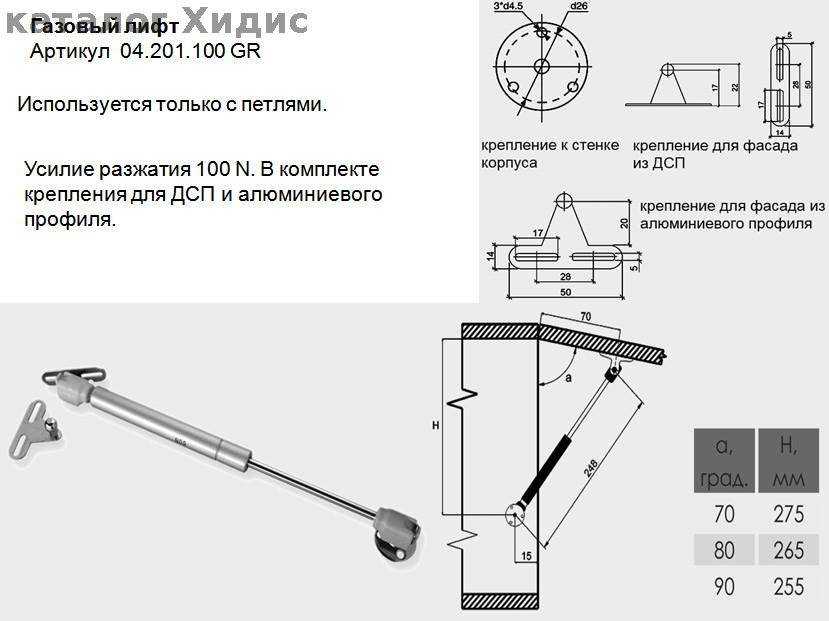

Разметка установки

Перед установочными работами необходимо выполнить разметку мест установки крепления газлифта.

До монтажа обязательно нужно проверить имеющееся оборудования на соответствие конструкции шкафа. Так, если внутренняя полость навесного шкафа имеет высоту 365 мм, то для него используют газлифт длиной 355 мм.

Для правильного выполнения монтажа устройства необходимо соблюсти порядок разметки шкафа:

Первым делом необходимо нанести отметку центра крепления на боковине. Для этого необходимо отмерить от внутренней поверхности верхней крышки расстояние 366 мм. То же самое делают от переднего края боковины, но здесь отступ должен составлять 37 мм.

После этого наносится отметка центра для крепления устройства. Необходимо от верхнего среза отметить расстояние 128 мм. От бокового торца нужно отсчитать отступ, который должен иметь длину, соответствующую высоте крепления на боковине шкафа. Чаще всего она составляет 19 мм. Аналогичные операции необходимо выполнить на каждой стороне навесного шкафа.

Процесс установки

Приступая к установке газлифта, первым делом необходимо зафиксировать основание устройства в боковой части шкафа в заранее нанесённом месте разметки. Обычно используются два вида креплений — с пружиной и пластиной. Монтаж скобы осуществляется путем вкручивания в дерево боковины в месте отметки, а установку головки лифта производят обычным защелкиванием в скобу.

У некоторых устройств основание выполнена в виде пластины с отверстием. В этом случае его устанавливают на 3 или 4 шурупа в боковой части таким образом, чтобы центр отверстия соответствовал нанесенной отметке. Далее нужно поместить шарнирную головку лифта в это отверстие и закрепить. Особое внимание нужно обратить на то, чтобы у пластины основания не было признаков деформации. Иначе поврежденный лифт не будет правильно работать.

Таким же образом устройство монтируется и на внутренней поверхности дверцы. Особое внимание нужно уделить тому, чтобы был выдержан требуемый угол наклона шарнира, который должен быть равен примерно 8 ° .

Чтобы убедиться в правильности направления, следует поступить следующим образом: необходимо шток переместить в максимально выдвинутое положение.

Аналогичная методика установки применяется для крепления газлифта с обеих сторон шкафа.

Выбор газлифта для шкафа

При выборе этого крепежного приспособления для кухонной мебели необходимо обращать внимание на следующие параметры:

размеры устройства;
усилие нажатия газовой пружины.

Перед покупкой газлифта для мебели необходимо убедиться, что он соответствует размерам кухонной мебели. Для этого перед походом в магазин выполняются замеры высоты дверцы и глубины шкафа. На основании полученных значений характеристик и принимается решение в пользу приобретения подходящей модели газлифта.

Чаще всего в магазинах эти приспособления предлагаются в трех вариантах типоразмеров в выдвинутом состоянии — 164, 244 и 355 мм. Еще необходимо обратить внимание на длину газлифта в сжатом состоянии и предельную длину выдвижения штока.

Правильная работа крепежного приспособления зависит от усилия нажатия. Эта характеристика является нормированной, значение которой обязательно должно быть указано в паспорте на изделие и на корпусе устройства. Чтобы не ошибиться с выбором газлифта, необходимо знать точный вес дверцы, учитывающий фурнитуру, покрытие и декорирующие элементы. Обычно крепежное устройство для кухонных шкафов рассчитано на усилие 60, 80, 100, 120 и 140 Н.

Для выбора наиболее подходящей модели газлифта необходимо соблюдать правило: на 1 кг веса дверцы должно приходиться усилие, равное 10 Н.

Заключение

Работа кухонного шкафа во многом зависит от качества установки такого крепежного устройства, как газлифт. Это приспособление очень часто используется в мебельном производстве, обеспечивая удобную и простую эксплуатацию мебели. Используются газлифты и в кухонных шкафах. Но при этом газлифты, как и любое крепежное приспособление, могут в определенный момент выйти из строя. Чтобы это случилось как можно позже, необходимо очень тщательно подойти к процессу установки этого устройства. Для этого важно не только знать конструкцию газлифта, но и правила его монтажа на дверцы кухонных шкафов.

Используйте секреты установки газлифта

Приветствую Вас друзья на bokovina.ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.

Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!

Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.

Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.

Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет перетягивать фасад вверх со своей стороны. Усиливает беду, расположение дверок в ряд.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Газлифт крепится за боковину и фасад. В частности круглая деталь со втулкой к внутренней части боковины, а крючкообразный продолговатый крепёж к фасаду. На них защёлкивается сама втулка с азотом. Всегда ставлю газлифты баллоном вверх.

Укладываем фасад внутренней частью верх. Отмечаем со стороны петель вниз 90 мм, от края 22 мм. Это центр крепления крючкообразной детали, крючком во внутрь фасада. Размер 22 мм для боковины шкафа, толщиной 16 мм, плюс зазор. Важно не меньше 16 мм.

Укладываем на столе, внутренней частью верх, боковину. Отмечаем от верхнего торца вниз 270 мм, от лицевого торца во внутрь 10 мм. Это центр крепления первого самореза на круглом крепеже. Ещё два располагаются выше и ниже внутри детали, относительно первого самореза.

После установки газлифта не забудьте поставить демпфер. Накладной или врезной значения не имеет. Он смягчит удар фасада о торец шкафа, во время закрывания. Без него хлопок будет приличный. Достаточный для того, чтобы Вы подпрыгнули на диване в другой комнате. 🙂

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Как снять газлифт

При внимательном рассмотрении Вы заметите на концах втулки фиксирующие скобки или усики. Они надёжно охватывают шарообразные края обоих крепежей. Для того, чтобы одеть втулку достаточно небольшого усилия и фиксация произойдёт после щелчка.

Снять втулку голыми руками не получится. Для этих целей необходимо вооружиться прямой отвёрткой. Следует подцепить скобку и потянуть её в верх. Она спрыгнет с крепежа и втулка освободится. Будьте осторожны усики частенько улетают из рук, потом их сложно найти.

Регулировка газлифта

Существует 3 положения фасада в открытом состоянии — 90°, 70°, 110° относительно боковины шкафа. При небольшом росте, бывает сложно дотянуться до дверки, чтобы её закрыть. Или приходится заглядывать под дверцу, чтобы достать нужные вещи.

Для этого следует изменить разметку крепежа на фасаде. Чтобы фасад в открытом состоянии имел положение 70° от верхнего края отмечаем 100 мм вниз до центра крепежа. Положение 90° — 90 мм. Положение 110° — 80 мм. Погрешность 5°-10° .

Есть возможность отрегулировать угол наклона точнее. Такая необходимость возникает при расположении подобных фасадов в ряд. Баллон газлифта имеет внутреннюю резьбу. Проворачивая его мы поднимаем или опускаем фасад.

Как правильно подобрать нагрузку газлифта

Хочу обратить Ваше внимание на маркировку подъёмных механизмов — 50, 60, 70, 80, 100, 120. Эти цифры означают давление в баллоне. Т.е. силу с которой они будут поднимать дверцу. Нельзя ставить «сильные» механизмы на лёгкие фасады.

Стандартная высота шкафа 720 мм, пополам 360 мм — стандартная высота для фасада с верхним открыванием. Рассмотрим нагрузку газлифтов на фасады со стандартной высотой. При изменении ширины меняется вес дверцы, соответственно подбираем газлифт.

До 650 мм — нагрузка 50
До 800 мм — нагрузка 60, 70
До 1000 мм — нагрузка 80, 100 по 3 шт.

Значения и соответствия примерные для МДФ фасадов. Иногда не попадаю в необходимый элемент, потому, что мебель изготавливаю индивидуально и из различных материалов. Но для меня не сложно поменять газлифт, чтобы получить лучший результат.

Есть ещё один момент на который следует обратить внимание. При использовании «сильных» газлифтов (больше 80), следует усиливать крепление верхнего горизонта к которому крепятся петли. В закрытом состоянии нагрузка на деталь происходит серьёзная.

Итог

Теперь Вам известно то же, что знаю я. Вы способны установить подъёмный механизм без лишних отверстий. Система очень проста и не требует умственных усилий. Выполняйте мои инструкции и у Вас получится идеальный монтаж газлифта!

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Ре́кун Дмитрий.

Твитнуть

Не забудьте поделиться этой статьей в социальных сетях

Как установить газовую стойку | Выполните следующие 5 шагов

Как установить газовую стойку? Это часто задаваемый вопрос. Установка газовой стойки не должна быть сложной. Gasspringsshop.com предлагает простое объяснение того, как установить газовую стойку. Просто выполните 5 простых шагов, и вы получите работающую газовую стойку в кратчайшие сроки. Более того, наш удобный калькулятор берет на себя большую часть работы. Основное преимущество нашего инструмента калькулятора заключается в том, что не имеет значения, на какое приложение вы хотите установить газовую стойку. Будь то крышка сундука, окно-тент или ящик для грузовика, для нашего калькулятора это не проблема. Вам стало интересно узнать о возможностях? Читать далее.

Шаг 1: Измерение и расчет

Прежде чем вы сможете установить газовую стойку, вам сначала необходимо измерить размеры вашего приложения. После того, как вы это сделаете, вы можете вставить эти измерения в наш калькулятор. Просто введите размеры и детали вашего приложения в инструмент калькулятора, и все остальное произойдет автоматически. Точные размеры газовой стойки для вашего приложения будут рассчитаны без каких-либо усилий, после чего вы можете перейти к следующему шагу. Возникли проблемы с использованием нашего калькулятора? Посмотрите это видео, мы объясним вам, как использовать наши онлайн-инструменты!

Шаг 2: Закажите правильный газовый амортизатор

Теперь, когда вы знаете правильные размеры для вашего приложения, вы можете заказать правильный газовый амортизатор для вашего приложения. Кроме того, наш конфигуратор поможет вам подобрать нужный материал и монтажные детали. Конечно, этот инструмент также появится после расчета размеров на шаге 1.

Шаг 3: Подготовка

Теперь, когда у вас есть газовая стойка, вы можете приступить к установке газовой стойки на свое приложение. Прежде чем отмечать точки крепления в своем приложении, убедитесь, что вы понимаете следующие результаты калькулятора:

A [дюйм]

Размер A — это расстояние от шарнира до точки крепления газового упора на крышке в продольном направлении крышки в дюймах.

B [дюйм]

Размер B — это расстояние от шарнира до точки крепления газовой стойки на крышке по высоте крышки в дюймах. Если вы используете кронштейн (см. интернет-магазин), то расстояние от нижней части крышки до точки крепления газовой стойки составляет 20 мм.

C [дюйм]

Измерение C представляет собой расстояние по горизонтали между шарниром и точкой крепления газовой стойки к неподвижному миру. Расстояние до средней точки вращения монтажной детали.

D [дюйм]

Измерение D представляет собой расстояние по вертикали между шарниром и точкой крепления газовой стойки к неподвижному миру. Расстояние до средней точки проушины винта, шарика или шпинделя.

Шаг 4: Отметьте правильные точки

Отметьте расчетные точки, указанные выше, в своем приложении. Вы можете получить свои точки в дюймах из сборочного чертежа, сделанного с помощью инструмента калькулятора. Убедитесь, что вы отметили точки на точных измерениях, полученных с помощью калькулятора! Если вы не отметите точки винтов на точных размерах, газовый амортизатор может не подойти в конце.

Шаг 5: Установка газового упора

После того, как вы отметили точки в своем заявлении, пришло время установить газовый упор. Прикрутите крепежные детали газовой стойки по нанесенным меткам. Газовые пружины всегда должны устанавливаться в растянутом состоянии. Лучший способ сделать это — попросить кого-нибудь помочь вам, чтобы один человек мог удерживать крышку приложения на месте, пока другой устанавливает газовую пружину.

Gasspringsshop рекомендует использовать саморезы из нержавеющей стали для крепления каждой монтажной детали. После прикручивания монтажных деталей к вашему приложению все, что осталось сделать, это установить газовую стойку на место. Вы можете сделать это, открыв крышку вашего приложения и защелкнув газовую стойку на монтажных деталях. Крайне важно, чтобы вы установили газовую стойку так, чтобы узкий конец штока был ниже газонаполненного поршня.

О магазине газовых пружин

Вы ищете газовую стойку, подходящую для вашего применения? Gasspringsshop. com является номером 1 по газовым стойкам и монтажным деталям. Мы продаем газовые стойки различной длины, диаметра, материала и усилия. Наши газовые стойки в основном изготовлены из стали, но у нас также есть газовые стойки из нержавеющей стали. Если вы хотите установить газовую стойку, вы можете выбрать одну из наших многочисленных монтажных деталей. Вам интересно узнать мнение клиентов о Gasspringsshop.com? Кликните сюда.

Дополнительная информация о том, как установить газовую стойку?

Вы все еще не знаете, как установить газовый амортизатор или какой газовый амортизатор лучше всего подходит для вашего применения? Тогда, пожалуйста, не стесняйтесь обращаться к нам. Мы можем помочь вам найти подходящую газовую стойку для любого применения. Если у вас есть какие-либо другие вопросы, вы можете либо просмотреть наши часто задаваемые вопросы, где уже есть ответы на многие вопросы, либо отправить электронное письмо по адресу [email protected].

Руководство по установке газовой стойки | Заказать и установить

Вам нужно пошаговое руководство по установке газовой стойки? Отлично, вы только что нашли это! На нашем сайте вы найдете полезную информацию о газовых амортизаторах, также известных как газовые пружины. В нашем интернет-магазине представлен широкий ассортимент газовых пружин. Для каждого приложения, большого или малого, у нас есть решение. Прежде чем мы начнем с руководства по установке газовой стойки, важно выбрать правильную газовую стойку для применения.

Выбор правильной газовой стойки

Перед установкой газовой пружины важно знать, подходит ли она для применения. Мы могли бы рассказать вам об этом очень много, но мы упростили для вас задачу. С помощью нашего интерактивного онлайн-конфигуратора вы можете собрать собственную газовую пружину. Этот инструмент полезен, если вы уже знаете, какая газовая пружина требуется для конкретного применения.

Если вы думали о применении газовой пружины, но еще не использовали техническую информацию при выборе подходящей газовой пружины, наш калькулятор избавит вас от головной боли. Вы просто вводите все данные, связанные с приложением. Далее следует расчет, возможные корректировки, заказ и сборка. Вы не знаете, как использовать наши онлайн-инструменты? У нас есть для вас очень полезное видео, в котором мы объясняем, как использовать наши инструменты.

Руководство по установке газовой стойки

Теперь, когда мы уверены, что вы выбрали правильную газовую пружину, мы можем начать установку. Поскольку для каждого применения требуется немного отличающееся положение крепления, следующие инструкции будут описаны как можно более общим образом.

Пожалуйста, запомните одну вещь. Очень важно устанавливать газовые амортизаторы так, чтобы шток поршня был направлен вниз, чтобы уплотнение поршня оставалось смазанным.

Этап 1

Откройте подвижную часть там, где вы хотите, чтобы она поддерживалась. Отметьте верхнюю точку крепления, где будет крепиться монтажный кронштейн. При определении правильного положения вы должны внимательно следить за длиной газовой пружины и углом.

Шаг 2

Нижняя точка крепления часто находится чуть ниже верхней точки крепления. Обратите внимание, что газовая стойка не обязательно должна быть идеально выровнена. Прежде чем отмечать нижнюю точку крепления, убедитесь, что имеется достаточно места для монтажного кронштейна или шарового пальца.

Шаг 3

Теперь, когда точки крепления определены и проверены, их можно подготовить. При необходимости предварительно просверлите древесину или установите дюбель. Надежное крепление монтажных кронштейнов имеет большое значение.

Шаг 4

Вы чувствуете, что деталь тяжело закрывается? Затем вы можете отрегулировать газовую пружину. Это можно сделать, выпустив газ через газовый клапан. Вы можете управлять им с помощью шестигранного ключа. Поверните вентиль на 1/8 и немедленно закройте его. Никогда не оставляйте клапан открытым более чем на секунду. Проверяйте сопротивление после каждой регулировки.

Шаг 5

Вы успешно применили газовую пружину!

Наконечники к обеспечивают длительный срок службы изделия

Всегда устанавливайте и храните шток газовой пружины вниз.
Защита поршня от грязи, краски или повреждений
Установить без перекручивания
Не смазывайте газовую стойку и не выполняйте циклы более 15 раз в минуту
Используйте стопорный кожух, если газовые пружины установлены для поддержки грузов, где людям угрожает опасность в случае падения груза.
Если возможно, используйте фиксаторы шаровых шарниров, чтобы предотвратить боковые нагрузки
Убедитесь, что торцевые крепления находятся на одной линии, чтобы предотвратить боковые нагрузки.
Никогда не пытайтесь повторно заправить или заправить стойку. Это опасно.
