Силовой кабель — описание, основные виды, изоляция силовых кабелей

Для передачи электроэнергии от станции к конечным потребителям используют силовой электрический кабель. Он может обладать большим спектром характеристик и работать в почти любых условиях. Параметры провода определяются строением и материалами, из которых он изготовлен.

Описание

Силовые кабели предназначены для установки в электросетях с промышленными параметрами. Провод рассчитан на передачу трехфазного тока от мест его генерации и преобразования к промышленным предприятиям, осветительным или транспортным объектам, коммунальным хозяйствам и далее к потребителям.

К силовым часто относят все кабели сечением более 1,5 мм², но в быту существует множество других разновидностей. Такие кабели мощнее, чем осветительные, но обладают своей спецификой — телефонный, кабель для интернета, акустический, телевизионный. Они к силовым не относятся.

Силовые кабели отличаются по конструкции и назначению.

Для выбора провода при составлении проекта сети нужно учитывать количество подключаемых объектов и требуемую мощность, длину линии, характеристики внешней среды, количество изгибов на линии и множество других факторов. Все особенности кабеля отмечаются в его маркировке.

Любой кабель состоит из следующих основных компонентов:

• металлическая жила — проводник тока;

• изоляция — для защиты жил от замыкания;

• внешняя оболочка — защита всего кабеля от воздействия внешней среды.

В конструкции могут присутствовать и другие элементы:

• поясная изоляция — накладывается на скрутку или пучок параллельных жил;

• экран — для защиты от внешнего электромагнитного излучения;

• броня — обеспечивает механическую защиту;

• подушка для брони — защищает внутреннюю конструкцию от лент брони.

Силовые кабели используют в местах, где предъявляются повышенные требования к безопасности. Ответственный выбор провода поможет не только сэкономить деньги на обслуживании сети в будущем, но и снизит риски для людей.

Основные виды силовых кабелей

Основные классификации проводов основываются на материалах изготовления и технических характеристиках. Силовые кабели различаются:

• по материалу изоляции;

• материалу токопроводящих жил;

• форме токопроводящих жил;

• напряжению.

Провода также различаются по количеству жил, наличию дополнительных элементов, площади поперечного сечения, степени гибкости.

Кабели для сетей высокого напряжения можно использовать для передачи переменного и постоянного тока выше 100 кВт. Для сетей низкого напряжения изготавливают кабели, рассчитанные на ток от 1 до 50 кВт при обязательном заземлении.

Жилы могут быть однопроволочные и многопроволочные. В поперечном сечении они могут быть круглыми, секторными или сегментными. Данные характеристики влияют на физические характеристики кабеля (устойчивость к изгибам), простоту и скорость монтажа, долговечность и цену.

Изоляция силовых кабелей

Изоляция представляет собой слой диэлектрика, который закрывает токопроводящую жилу. Основной задачей слоя является нераспространение электротока. Тип изоляции влияет на долговечность и безопасность провода. При этом сам материал должен выдерживать температуру, до которой нагревается жила при работе. Если превысить допустимое значение даже на несколько градусов, срок службы изоляции и всего кабеля сильно сокращается.

При выборе типа изоляции нужно учитывать следующие параметры:

• электрическую прочность — минимальные показатели электрополя, при которых может произойти пробой;

• механическую прочность — важна при эксплуатации в тяжелых условиях;

• удельное электрическое сопротивление;

• минимальное пробивное напряжение;

• значение диэлектрической проницаемости.

Основным параметром изоляции является материал изготовления. Часть из них постепенно устаревает и встречается все реже. Более современные поэтапно распространяются повсеместно.

ПВХ (поливинилхлорид) относится к самым распространенным видам изоляции. Этот полимерный материал обладает не слишком высокими показателями электроизоляции, но хорошей устойчивостью к воздействиям агрессивных веществ. Это обеспечивает ему популярность в промышленных сетях. Длительное температурное воздействие не должно превышать +90 °C. При более высоких значениях изоляция плавится и выделяет опасный хлороводород. Для улучшения характеристик ПВХ к нему часто добавляют различные примеси.

Бумажная изоляция из преимуществ может похвастаться только ценой. Это старый тип изоляции, неоднородный по структуре. Представляет собой пропитанную масляным составом специальную бумагу, которая покрывает жилу в несколько слоев. Кабель часто усиливают металлической оболочкой для лучшей защиты.

Бумага быстро приходит в негодность под воздействием влаги.

Резиновая изоляция помогает увеличить прочность кабеля при сложном монтаже. Такие провода обладают повышенной устойчивостью к изгибам. Основу материала составляет резиновый или синтетический каучук с некоторым количеством примесей. Резина надежно защищает кабель от воды, но она выдерживает не слишком большую рабочую температуру: +65 °C.

Обычный или сшитый полиэтилен является относительно новым материалом для изоляции. Специальная обработка улучшает все параметры исходного сырья. Сшитый вариант более надежный, он способен выдержать до +140 °C. Материалы обладают небольшим весом и используются для изоляции высоковольтных кабелей.

Медный или алюминиевый?

Одной из главных характеристик кабеля является материал токопроводящей жилы. Существует два основных варианта — медный и алюминиевый. Каждый из них обладает хорошей электропроводностью, что объясняет их широкое распространение.

Рекомендуемые товары

Ошибка получения цены товара «Кабель ВВГ нг LS 4х25 кв. мм»

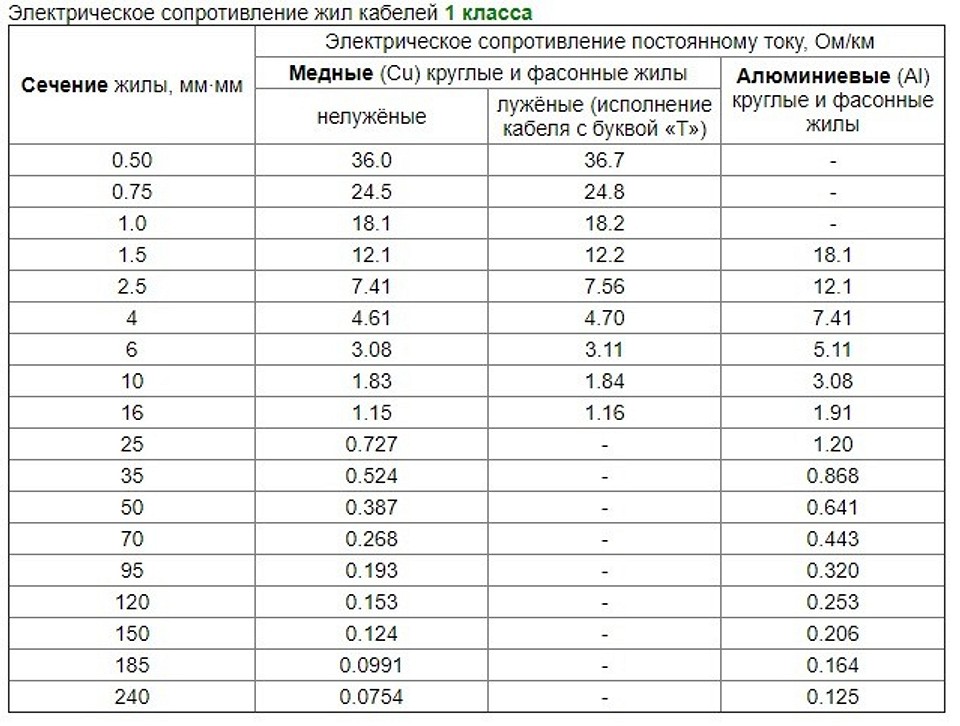

Каждый тип обладает своими преимуществами и недостатками. При выборе нужно отталкиваться от следующих параметров:

Медь почти во всем превосходит алюминий, но он по-прежнему используется при изготовлении специализированных силовых кабелей. Основную роль при выборе провода будут играть условия монтажа, и необходимость прокладывать кабель на весу. В этом случае стоит рассмотреть алюминиевый вариант.

Алюминиевые жилы

Алюминий раньше был самым распространенным материалом для проводов, но в XXI веке медь вытесняет его отовсюду. Изготавливают алюминиевые силовые кабели преимущественно для воздушных линий электропередач.

Главных преимуществ у этого металла два — вес и стоимость. Плотность меди составляет 8900 кг/м³, а алюминия — 2700 кг/м³. При равном объеме алюминиевый кабель будет весить меньше медного более чем в три раза. Для установки на ВЛЭП это существенный параметр, от него зависит срок службы линии, скорость и удобство монтажа.

Стоимость алюминия также помогает ему не пропасть из электросетей. Цена алюминиевого провода примерно в 4 раза меньше медного. Для линий электропередач большой длины разница в стоимости между металлами становится очень заметной. Кроме воздушных линий алюминиевые кабели используют для вводов в дома.

Медные жилы

Медь обладает отличной электропроводностью. Ее удельное сопротивление составляет 0,017 Ом × мм²/м. Электропроводность алюминия равна только 0,028 Ом × мм²/м. Медный провод может обеспечить стабильную нагрузку при меньшем поперечном сечении.

В процессе эксплуатации медь медленно окисляется. Но ее легко очистить от налета и продолжить использовать, хотя и с уменьшенными техническими характеристиками.

Медный силовой кабель обладает неплохими показателями прочности и гибкости. Он переживает гораздо большее количество изгибов, чем алюминиевый. В процессе многократного изгибания медь не создает микротрещин.

Высокие показатели теплопроводности позволяют сохранять свойства кабеля даже при высоких нагрузках. Медь эффективно рассеивает тепло и очень медленно нагревается.

Дополнительные элементы силовых кабелей

Поясная изоляция и экран образуют совокупность, которую называют сердечником кабеля. Дополнительная изоляция накладывается в многожильных проводах, среди прочего для поддержания формы, улучшения механической и тепловой защиты. Поясная изоляция производится из пластмассовых лент или кабельной бумаги.

Экран используется для борьбы с электромагнитными помехами. Материал зависит от назначения кабеля и предполагаемого типа электромагнитных шумов. Экран накладывают как поверх поясной изоляции, так и вокруг каждой жилы. По конфигурации он может быть оплеткой, пленкой или типа «французская коса» — две встречных многожильных медных спирали.

Броня выполняется из металлических лент. Она устанавливается под защитной оболочкой. Из-за того, что ленты могут повредить сам кабель, под броню прокладывают подушку. Она также защищает провод от химической или электрохимической коррозии. Броня снижает гибкость кабеля при изгибах, но может подстраиваться под растяжение. Бронированные кабели используют в тяжелых условиях и агрессивной среде.

Примеры из каталога

Кабель ВВГнг

Простой одножильный провод сечением 35 мм². Изготовлен из меди. Изоляция и внешняя оболочка выполнены из ПВХ. Используется для питания бытовых приборов высокой мощности — электроплиты, котлы отопления, любые устройства с мощными электромоторами. Кабель относится к не распространяющим горение.

Кабель ВВГнг LS

Кабель трехжильный с поперечным сечением каждой жилы 2,5 мм². Материал изоляции и внешней оболочки — ПВХ. Обладает повышенной пожаробезопасностью: не распространяет горение и обладает сниженным дымо- и газовыделением. Материал жил — медь. Провод используют для передачи электричества в стационарных установках. Кабель можно использовать во взрывоопасных зонах, на атомных станциях 3 и 4 классов.

Производители

В России работает множество производств, изготавливающих силовой кабель. Они находятся в разных регионах и выпускают продукцию разного назначения. Отметить стоит следующие заводы:

• ООО «Камский кабель». Завод выпускает почти все разновидности силовых кабелей. Это старое предприятие выпускает продукцию и на экспорт. Завод возглавляет компанию по борьбе с фальсификатом и имеет собственный исследовательский центр.

• ООО «Рыбинсккабель». Завод развивался и проводил модернизации совместно с австрийскими производителями. Он производит широкий спектр продукции из разных материалов. Один из самых старых советских заводов, основан в 1949 году.

• ООО «Конкорд». Предприятие создано в 1991 году в Смоленске. Специализируется на выпуске медных кабелей 1,2 и 5 класса гибкости с высокотехнологичной изоляцией.

Заключение

Выбор силового кабеля зависит от множества параметров. Главными являются условия эксплуатации и назначение электрической сети. Но для каждого сочетания требуемой нагрузки и внешних условий существует подходящий вариант. Среди множества марок кабелей необходимо подобрать оптимальный, тогда электросеть будет долговечной и безопасной.

Кабель ВВГ — Расшифровка, Характеристики и все Сечения

Кабель ВВГ — Расшифровка, Характеристики и все Сечения — 0,66/1 кВ

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВВГ

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

В

— оболочка из поливинилхлоридного пластиката

Г

— отсутствие защитного покрова

ВВГ-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВВГ-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВВГ

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВВГ

3533712700

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Конструкция ВВГ

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Оболочка из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВВГ Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВВГ

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Сечения и маркоразмеры ВВГ

Выбрав необходимый размер кабеля ВВГ, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВВГ 1х1,5
• ВВГ 1х2,5
• ВВГ 1х4
• ВВГ 1х6
• ВВГ 1х10
• ВВГ 1х16
• ВВГ 1х25
• ВВГ 1х35
• ВВГ 1х50
• ВВГ 1х70
• ВВГ 1х95
• ВВГ 1х120
• ВВГ 1х150
• ВВГ 1х185
• ВВГ 1х240
• ВВГ 2х1,5

• ВВГ 2х2,5
• ВВГ 2х4
• ВВГ 2х6
• ВВГ 2х10
• ВВГ 2х16
• ВВГ 2х25
• ВВГ 2х35
• ВВГ 2х50
• ВВГ 2х70
• ВВГ 2х95
• ВВГ 2х120
• ВВГ 2х150
• ВВГ 2х185
• ВВГ 2х240
• ВВГ 3х1,5
• ВВГ 3х2,5

• ВВГ 3х4
• ВВГ 3х6
• ВВГ 3х10
• ВВГ 3х16
• ВВГ 3х25
• ВВГ 3х35
• ВВГ 3х50
• ВВГ 3х70
• ВВГ 3х95
• ВВГ 3х120
• ВВГ 3х150
• ВВГ 3х185
• ВВГ 3х240
• ВВГ 3х2,5+1х1,5
• ВВГ 3х4+1х2,5
• ВВГ 3х6+1х4

• ВВГ 3х10+1х6
• ВВГ 3х16+1х10
• ВВГ 3х25+1х16
• ВВГ 3х35+1х16
• ВВГ 3х35+1х25
• ВВГ 3х50+1х25
• ВВГ 3х70+1х25
• ВВГ 3х70+1х35
• ВВГ 3х95+1х35
• ВВГ 3х95+1х50
• ВВГ 3х120+1х70
• ВВГ 3х150+1х70
• ВВГ 3х185+1х95
• ВВГ 3х240+1х120
• ВВГ 4х1,5
• ВВГ 4х2,5

• ВВГ 4х4
• ВВГ 4х6
• ВВГ 4х10
• ВВГ 4х16
• ВВГ 4х25
• ВВГ 4х35
• ВВГ 4х50
• ВВГ 4х70
• ВВГ 4х95
• ВВГ 4х120
• ВВГ 4х150
• ВВГ 4х185
• ВВГ 4х240
• ВВГ 5х1,5
• ВВГ 5х2,5
• ВВГ 5х4

• ВВГ 5х6
• ВВГ 5х10
• ВВГ 5х16
• ВВГ 5х25
• ВВГ 5х35
• ВВГ 5х50
• ВВГ 5х70
• ВВГ 5х95
• ВВГ 5х120
• ВВГ 5х150
• ВВГ 5х185
• ВВГ 5х240

ГОСТ ВВГ

Ниже представлены государственные стандарты для ВВГ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01. 01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01.01.1971 по н.в.

скачать

Аналоги ВВГ

ВВГнг-LS-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГнг-П

плоский, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВВГз

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГ-П

плоский, с медной жилой, изоляцией и оболочкой из ПВХ.

ВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВВГнг-LS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВВГнг

с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

Заводы-производители ВВГ

ООО «ПромЭко»

ООО «ТД Сибирский Кабельный Завод»

АО «Ники»

ЗАО «Белтелекабель»

ООО «ТД ПромЭл»

АО «Кирскабель»

ООО «ГК Энергокомплект МФ»

ООО «Северсккабель»

ООО «Кабельный Завод «Алюр»»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Росскат»

ООО «Луки-Кабель»

ООО «Томсккабель»

АО «Завод Чувашкабель»

АО «Белэлектрокабель»

ЧАО «Азовкабель»

АО «Казэнергокабель»

ООО «Сатурн-Электро»

АО «Самарская кабельная компания»

ООО «ЭМ-кабель»

ООО «Межрегионпром»

ЗАО «МТД Энергорегионкомплект»

ООО «НКЗ «Электрокабель НН»

АО «Людиновокабель»

АО «Электротехмаш»

ООО «БРЭКС»

ООО «Калужский кабельный завод»

ООО «Завод Москабель»

АО «Электрокабель «Кольчугинский завод»

ООО «Спецкомплектация»

АО «Тверьэнергокабель»

ООО «Коаксиал»

ОАО «Беларускабель»

ООО «Кабельный завод «Энергия»

ООО «Алтайкабель»

ООО «ТД «Верхнеокский кабельный завод»

НАО «Иркутсккабель»

ООО «КЗ Титан»

ООО «Элпром»

ООО «ТД РТ-Кабель»

АО «Псковкабель»

АО «Элкаб-КЗ»

ООО «Арзамасский кабельный завод»

ООО «Prysmian Group Russia»

АО «Уралкабель»

ООО «Режкабель»

ЗАО «Полимет»

ООО «СмолКабель»

ООО «ПромСтройКабель»

ОАО «Амурский кабельный завод»

ООО «МКЗ»

ООО «Сарансккабель»

ООО «Дмитров Кабель»

ООО «НКЗ Кабель-Центр»

ООО «Рыбинсккабель»

ОАО «Щучинский завод Автопровод»

ООО «ВЛКЗ»

ООО «ТД ЛипарКабель»

ООО «ТД СКК»

ООО «КЗ «Цветлит»

ЗАО «Агрокабель»

ООО «УК «Кавказкабель»

ООО «Донкабель»

ООО «Камский Кабель»

АО «Сибкабель»

ООО «ПКФ «Соббит-Пермь»

ООО «Радиус»

АО «Завод «Энергокабель»

АО «Марпосадкабель»

Ваша заявка на кабель ВВГ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Спецификации кабеля питания от сети США

Для многих инженеров-проектировщиков и покупателей область подключения к сети питания в США может оказаться минным полем, поскольку, в отличие от Великобритании, американские стандарты немного сложнее.

Этот блог расскажет вам о различных типах кабелей и о том, что на самом деле означают распространенные сокращения.

Начнем с основ. Национальная ассоциация производителей электрооборудования (NEMA) [является эквивалентом британских стандартов BS, поэтому многие люди называют провода проводами NEMA, но, как и все остальное, это довольно общее.

Разъемы:

Наиболее распространенными разъемами являются двухконтактные и двухконтактные + заземление:

NEMA 1-15 незаземленный (тип A)

900 02 Это незаземленный 2-контактный Вилки разъемов обычно имеют полярность и могут быть вставлены только одним способом, поскольку два контакта имеют разную ширину. Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а ширина горячего лезвия — 6,3 мм. Эта вилка рассчитана на 15 А.



NEMA 5-15 с заземлением (тип B)

Вилка NEMA 5-15 рассчитана на 15 А при напряжении 125 В и имеет два плоских параллельных контакта, как NEMA 1-15, а также (более длинное) заземление. приколоть. Оба токоведущих лезвия на заземляющих вилках обычно узкие, поскольку заземляющий контакт обеспечивает соблюдение полярности. Вилки NEMA 1-15 также совместимы с розетками NEMA 5-15. В США в национальных стандартах электроустановок (NECA 130-2010) указано, что отверстие для заземления должно быть сверху. Допускается также установка сбоку.



Типы кабелей:

  Общие типы включают типы SJT, SVT, SEOW, SJ, SJOW, SJOOW, SO и SOW, каждый из которых предназначен для конкретных приложений.

S = Шнур для тяжелых условий эксплуатации – 600 В (также 277/480 или 480) – Может использоваться вместо SJ или SV в особо тяжелых условиях /208 или 120/240 или 240 или 277, но не 277/480)

T = Шнур с мишурой (только если первая буква кода для портативного шнура)

T = термопласт (если не первая буква кода)

H = термостойкий

HH = высокотермостойкий

N = нейлоновый материал внешней оболочки

E = эластомер (гибкий термопласт, который выглядит и ощущается как резина)

O = маслостойкая внешняя оболочка

OO = маслостойкая внешняя оболочка и маслостойкая внутренняя изоляция

P = параллельный шнур (проводники не скручены друг вокруг друга)

V = вакуумный шнур – 300 вольт (обычно используется с пылесосами и другим портативным уборочным оборудованием)

W-A = атмосферостойкий (сертифицирован UL для использования внутри и вне помещений)

W = атмосферостойкий и водостойкий (сертифицирован CSA для использования внутри и вне помещений)



Кабель питания в США имеет сечение 18 AWG, которое является наиболее распространенным, однако 16 AWG и даже 14 AWG часто можно найти со стандартной вилкой NEMA 5-15.

Я надеюсь, что это помогло, конечно, нелегко разобраться с различными типами, и если вы разрабатываете продукты для рынка США, важно сделать это правильно. Если вы беспокоитесь о том, какой кабель использовать, то, конечно, местные специалисты по сборке кабелей всегда готовы помочь.

Техническая сторона шнуров питания

В этом месяце все о входах и выходах шнуров питания/удлинителей. Этот информация может быть немного технической, так что потерпите нас. Эта статья будет состоят из кратких введений в понятия, за которыми следует то, что будет по существу быть словарем терминов.

Здесь мы обсудим две основные группы обозначений разъемов: NEMA и МЭК.

НЭМА

Учрежден Национальной ассоциацией производителей электрооборудования (N.E.M.A.), NEMA описывает различные разъемы, используемые на шнурах питания по всему Северу. Америке и некоторых других странах. Устройства NEMA рассчитаны на силу тока от 15 до 60, и в напряжениях от 125-600. Различная, незаменяемая вилка питания компьютера типы шнуров создаются на основе определенных сил тока/напряжения, и каждому из них дается обозначение NEMA. Таким образом, то, что требует 125 вольт, не может быть ошибочно вставлен в розетку на 220 вольт.

Существует две основные классификации типов шнуров питания NEMA. Один называется прямое лезвие, другое фиксирующее. Прямые лезвия наиболее распространены в обычной бытовой электронике, тогда как запирающие устройства зарезервированы для более промышленное использование, когда вилка случайно выпадает из розетки большее беспокойство. Блокирующий тип будет иметь изогнутые лезвия, которые позволяют вилке быть скручен и заперт в гнезде. «L», предшествующая Код NEMA указывает на фиксирующий разъем.

Итак, давайте обсудим эти коды NEMA. Наиболее распространенные шнуры питания NEMA: обозначения 5-15 и 5-20. Первая цифра обозначает штекер конфигурация. Это включает в себя количество полюсов и проводов и напряжение. А устройство типа заземления будет описано как двухполюсное, трехпроводное или четырехполюсное, пятипроводным и т. д. Незаземляющее устройство будет двухполюсным, двухпроводным или трехполюсные, трехпроводные и т. д. Вторая цифра в коде указывает на рейтинг устройства, за которым следует буква «R» для розетки, или «P» для вилки.

Например: 5-15R — 125-вольтовая, 2-полюсная, 3-проводная розетка, рассчитанная на 15 ампер и это наиболее часто встречающаяся розетка в домах в США.

Обозначения NEMA

В NEMA существует несколько групп обозначений. Мы рассмотрим только самые общий.

NEMA 1

Устройства NEMA 1 представляют собой двухпроводные устройства без заземления, рассчитанные на 120 вольт. стандартная вилка с двумя лезвиями, которую можно найти на базовой лампе или шнур питания ноутбука без заземления оба NEMA 1-15P.

NEMA 1-15P

NEMA 5

Устройства NEMA 5 представляют собой 3-проводные заземляющие устройства, рассчитанные на 125 вольт. Иногда называется вилкой Эдисона, 5-15P является наиболее распространенным типом вилки, используемой в США NEMA 5-15P является заземленной версией 1-15P. Эти основные вилки, которые можно найти в большинстве электронных устройств (компьютеры, устройства защиты от перенапряжения, приемники и т. д.), а также на стандартные удлинители .

NEMA 5-15P

NEMA 5-15R

NEMA 14

Устройства NEMA 14 представляют собой 4-проводные заземляющие устройства. 14-30 и 14-50 самые распространенные неблокирующие устройства, используемые в электрических сушилках для белья или электрических плитах, соответственно. С учетом обоих 120/240 вольт, самая большая разница между 14-30 и 14-50 (кроме силы тока) в том, что у 14-30 есть Г-образное верхнее лезвие, тогда как у 14-50 прямое центральное лезвие. лезвие. Это запрещает случайное использование 14-30 на розетке 14-50. Устройства NEMA 14-50 часто встречаются в автодомах для питания больших автомобили для отдыха.

NEMA TT-30

Еще чаще в парках для жилых автофургонов используется шнур питания NEMA TT-30. Почти все автофургоны, рассчитанные на 125 вольт, используют это заземляющее устройство на 30 ампер для питания.

IEC

IEC — это обозначение, данное разъемам, используемым в некоторых устройствах и компьютерах/ноутбуках. В этих обозначениях, установленных Международной электротехнической комиссией (МЭК), в кодах используется буква «С», за которой следует число. Опять же, мы не будем останавливаться на всех типах разъемов шнура питания.

Разъемы C13 и C14

Разъемы C14 используются в большинстве шнуры питания настольного компьютера . Знакомая розетка на задней панели принтеров, компьютеров, ИБП. или компьютерные мониторы — это разъем C14. Конец, который подключается к этим Розетки — это разъем C13.

Соединитель C13

Соединитель C14

Соединители C15 и C16

Трехконтактные розетки C16 можно найти на некоторых горячих приборах, таких как электрические чайники и соответствующая вилка для этих розеток — C15. Эти аналогичны разъемам C13/C14, но рассчитаны на более высокую температуру, вот почему они используются на «горячих» приборах.

Разъемы C17 и C18

Эти разъемы аналогичны C13/C14, за исключением того, что у них нет третий контакт используется для заземления. Xbox 360 использует этот тип разъема для это силовой блок.

Соединители C19 и C20

Они используются в некоторых серверных комнатах, где требуются более высокие токи. Эти соединители представляют собой прямоугольные версии соединителей C13/C14.

Соединитель С7

Это разъем в виде восьмерки на незаземленном питании ноутбука. расходные материалы, некоторые игровые приставки и т. д.

Разъем C7

Разъем C5

Это штепсельная вилка, похожая на лист клевера, найденная на заземленном блоке питания ноутбука. запасы. C6 – соответствующая розетка.

Разъем C5

Типы кожухов и сечения проводов

В силовых кабелях используется много различных оболочек. Чтобы отличить различные типы куртки и особенности, ряд кодовых букв используется для опишите куртку. Каждая буква имеет особое значение, как определено в UL. стандарта № 62 (UL62) и проштампован непосредственно на куртке. Буквы могут опишите материал, использованный в оболочке, номинальное напряжение, устойчивость куртки к элементам или другим факторам. Ниже приведен краткий глоссарий некоторых различных кодов, которые вы найдете:

• S — Уровень обслуживания. Это означает, что шнур рассчитан на 600 вольт.
• SJ — Младшая служба. Имеется в виду номинальное напряжение 300 вольт.
• T — Термопласт. Провод покрыт ПВХ.
• P — Параллельно. Это типы шнуров, в которых каждый провод изолирован отдельно, как в типичном шнуре лампы.
• O — Маслостойкий. Один «О» означает, что оболочка маслостойкая. Две «О» означают, что оболочка, а также изоляция внутри шнура являются маслостойкими.
• W — Устойчивость к атмосферным воздействиям. По сути, эти шнуры рассчитаны на использование на открытом воздухе. Они включают в себя устойчивость к влажным условиям, а также защиту от ультрафиолета.
• V — Вакуумного типа. Гибкая оболочка изначально использовалась для пылесосов, но теперь используется в самых разных продуктах.

90 213

Куртка	Допустимый проводник	0214 SPT-1	20-18	2 или 3
SPT-2	18-14	2 или 3
СПТ-3	18-10	2 или 3
НИСПТ-1	18-16	2 или 3
НИСПТ-2	18-16	2 или 3
СВТ	18-16	2 или 3
SJT	18–10	2–6
ST	18-2	2 или более

Например, некоторые типы шнуров питания могут иметь на оболочке SJTW. Это указывало бы на проводной шнур младшего служебного класса, рассчитанный на 300 вольт, с оболочкой из ПВХ, устойчив к погодным условиям. -1, -2 и -3, перечисленные выше, указывают толщину куртки. -1 тонкий, -2 средний и -3 толстый.

Ампер в сравнении с калибром провода

Существует прямая зависимость между длиной кабеля, силой тока и сечением проводов. Следующий список представляет собой базовую разбивку отношения силы тока к калибр провода. Это только основные рекомендации, так как длина шнура увеличивается либо сила тока уменьшится, либо сечение провода должно быть повысился.

Эти различные оболочки подходят для проводов разного сечения и количества провода (проводники) внутри шнура питания. Ниже приведена таблица различных курток типов, какие сечения проводов разрешены для использования внутри и сколько проводников разрешается:

9022 6 902 91

Цветовая маркировка проводов

Из соображений безопасности и удобства были введены стандарты цветового кодирования проводов.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Сила тока	Рекомендуемый калибр провода
7a	20 AWG
10a	18 AWG
13a	16 AWG
15a	14 AWG
20a	12 AWG
