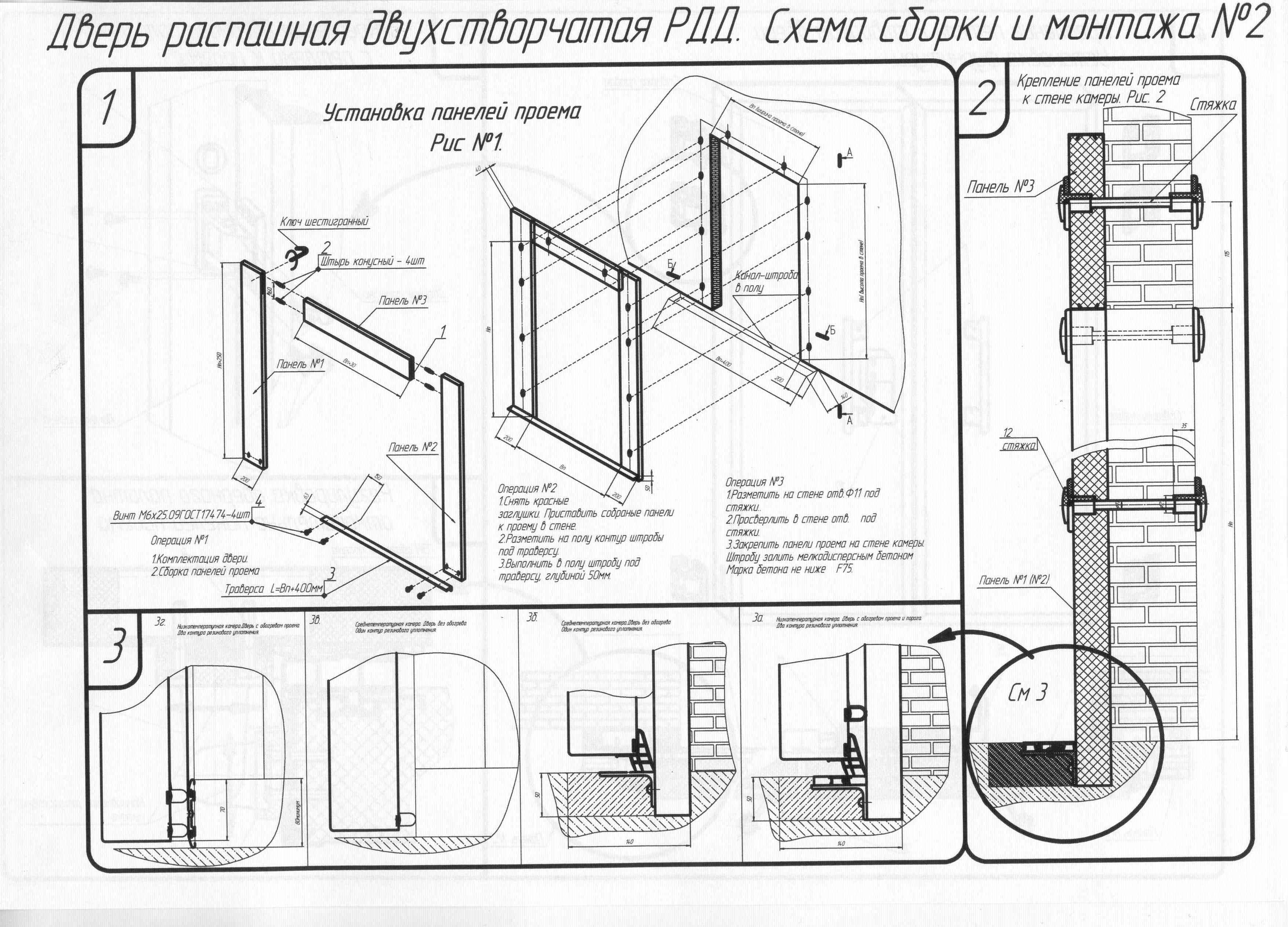

Схема установки двери: Дверь в деревянной перегородке: пошаговая инструкция

Содержание

Установка пластиковых дверей своими руками: пошаговая инструкция

Анализ прайс-листов специализированных организаций показывает, что монтаж ПВХ-блока силами профессионалов обходится примерно в половину его стоимости. Если же вникнуть в смысл технологических операций, учесть отдельные нюансы, то на поверку выходит, что установка пластиковых дверей своими руками не так сложна, как это представляется несведущему человеку. Тем более что примерный алгоритм действий подробно расписан в инструкции производителя.

Подготовительные мероприятия

Все технологические операции выполняются в два этапа. Если все продумать до мелочей, то монтаж дверей ПВХ много времени не займет.

Приведение в порядок проема

Что придется выполнить из рекомендуемого перечня работ, решается на месте. Если межкомнатная (балконная) дверь изготавливалась на заказ, круг задач существенно сужается. В случае же приобретения модели в мебельном салоне пунктов, скорее всего, добавится.

Демонтаж старой двери

Единственная рекомендация – соблюдать аккуратность, чтобы потом не заниматься лишней работой.

Подготовка проема

Торцевые части стены и прилегающие ее участки по периметру проема желательно буквально оголить, то есть не только убрать куски штукатурки, но и тщательно очистить до основы.

Контроль состояния

На этом этапе следует определить необходимость:

  • дополнительного выравнивания проема, изменения его геометрии (расширение/сужение) под пластиковую дверь с конкретными размерами;
  • усиления прохода в стене. Здесь многое зависит от ее материала и степени изношенности строения. Возможно, проем по периметру придется укреплять. Практикуемых в быту методик достаточно, и все они несложны для реализации своими силами.

Обработать проем

В первую очередь это относится к грунту. Желательно использовать состав глубокого проникновения. Во-первых, он прочно «прихватит» остатки пыли, которая не будет мешать работе в процессе выравнивания и крепления коробки. Во-вторых, повысит адгезию стены. Особенно важно, если устанавливается пластиковая входная дверь, которую по периметру придется обязательно утеплять и запенивать.

Разборка блока

За редким исключением двери ПВХ поставляются полностью готовыми к монтажу. Но учитывая общий вес конструкции, габариты, желательно ее разобрать на составные части, то есть отсоединить створку от короба. Это значительно упростит установку. Демонтаж полотна произвести несложно; достаточно выкрутить ряд элементов крепежа.

Подготовка каркаса

Монтаж пластиковых дверей отличается способом их крепления в проеме.

Вариант 1 – на анкера. Если принято такое решение, то необходимо в раме высверлить под их установку по 3 отверстия с каждой стороны. Многих смущает, что такой  способ крепления испортит вид двери. Но если речь идет о проходе на балкон, то чаще всего реализуется именно эта методика. Она значительно проще, к тому же внешние стены отличаются большей толщиной, следовательно, надежность фиксации блока ПВХ сомнений не вызывает.

Вариант 2 – на кронштейны. В комплекте некоторых пластиковых дверей эти элементы имеются. Крепить ими удобнее блоки, монтируемые в межкомнатных проемах. Толщина стены, как и ее материал, в этом случае особой роли не играет. Кронштейны расставляются по той же схеме, что и анкера – 3 штуки с каждой из сторон.

Зная специфику своего жилища, несложно определить, как установить пластиковую дверь и чем закрепить ее в проеме.

Установка упоров

Их задача – предотвратить возможные смещения короба. Дело в том, что его монтаж производится в проем, габариты которого несколько больше его размеров. Установка по принципу «один к одному» никогда не  делается. Во-первых, буквально вдавливать дверь ПВХ нельзя – ее перекосит, и выправить без повреждений не получится. Во-вторых, уплотнение щелей проводится мягкими материалами, не обеспечивающими жесткую фиксацию. В-третьих, регулярные открывания/закрывания створки – это динамические нагрузки на дверь, инициирующие ее сдвиг.

Как поступить?

Рекомендации по вбиванию в торцы проема гвоздей сомнительны. Их положение по высоте не изменить. Гораздо практичнее использовать вверху и внизу проема, а также по бокам, дюбеля, в которые вкрутить саморезы или болтики. Это позволит выровнять дверь и установить ее плотно. В новострое реализуется иной вариант.

Монтаж блока

Установка короба

  • Дверная рама помещается в проем, и ставится на упоры, с небольшим уклоном.
  • На порожек укладывается строительный уровень, и контролируется соответствие короба горизонтали. При необходимости выравнивания производится подкручивание саморезов, после чего устанавливаются клинья.
  • Косяк полностью помещается в проем и фиксируется в верхней части; аналогично – распорками.
  • Проверка положения пластиковой двери. При необходимости – корректировка.
  • Установка боковых клиньев.
  • Вторичный контроль правильности ориентации двери в проеме.

Крепление короба

  • Отверстия уже высверлены, а потому остается лишь проделать их в стене. Имея под рукой перфоратор и набор сверл (буров), на всю работу понадобится несколько минут. Если делается крепление кронштейнами, обустраиваются пазы. Хотя это можно сделать заранее, грамотно выполнив разметку.
  • Установка крепежных деталей. Порядок: сначала с одной стороны, потом с другой. Но без затяжки, иначе дверь перекосит.
  • Окончательное крепление. Даже если устанавливается прочная металлопластиковая дверь, главное – не переусердствовать, иначе профиль деформируется. Поэтому детали крепежа затягиваются постепенно, и постоянно контролируется положение короба (по уровню).

Навешивание створки

Применительно к межкомнатной двери сложностей нет. Но если она устанавливается в проеме на балкон, то петли таких моделей имеют ряд особенностей. А потому и монтаж выполняется в определенной последовательности.

  • Навешивание полотна на нижнюю петлю.
  • Закрывание створки.
  • При совмещении половинок верхнего навеса вставляется центральный штифт. Но это относится лишь к моделям, в которых предусмотрена функция проветривания.

Проверка работоспособности

При сложностях с открыванием/закрыванием двери выполняется ее регулирование. В большинстве моделей для этого имеется соответствующий элемент, расположенный в верхней петле. Что необходимо сделать применительно к конкретному блоку, указано в инструкции на изделие.

Герметизация проема

Обычно применяется состав на основе полиуретана, более известный как монтажная пена.

Обработка двери по периметру сложностей не представляет; стоит отметить лишь некоторые моменты:

  • с пеной работать нужно крайне аккуратно. Во-первых, соблюдать «дозировку», так как она после нанесения увеличивается в объеме, и значительно. Во-вторых, состав липкий, и убирать излишки желательно сразу же, до отвердевания;
  • обрабатываемая поверхность (щель) предварительно смачивается. Это ускоряет полимеризацию герметика и обеспечивает его надежный контакт с основой;
  • дверь остается в положении «закрыто». Пользоваться ею можно только после просыхания пены.

Если проанализировать все нюансы работы, то вывод напрашивается однозначный – для установки пластиковой двери услуги профессионала не понадобятся.

Достаточно лишь следовать рекомендациям производителя, грамотно подготовить проем и контролировать положение короба. Все остальное (наличники, доборы) – это уже детали, на личное усмотрение.

🚪 Как установить межкомнатную дверь: инструменты, материал и стоимость

В обзоре редакции Homius мы расскажем об особенностях установки межкомнатных дверей. Двери являются важной составляющей в помещении. Ввиду некачественной установки перечеркиваются достоинства даже наиболее качественных и надёжных изделий. Чтобы знать, как установить межкомнатную дверь, следует ознакомиться с рекомендациями.

Когда требуется заменить лишь полотно без коробки, то процесс замены максимально прост. Все этапы работ мы покажем в нашей инструкции
ФОТО: dmaster-nikolaev.in.ua

Содержание статьи

Размеры и комплектация

Межкомнатные двери выпускают обычных габаритов, однако стандарты в различных странах разнятся.

Говоря о стандартах, то необходимо учитывать такие параметры:

  • в жилое помещение понадобится полотно шириной 0,6-1,2 м, высотой 2 м;
  • санузел — по ширине 0,6 м, в высоту 1,9-2 м;
  • в кухню полотно более 0,7 м в ширину, по высоте 2 м.
Ширина двери будет зависеть от параметров проёма
ФОТО: stroikadialog.ru

Когда во время замены полотна проём не соотносится со стандартными габаритами, мастера используют специальные доборы.

Во время выбора двери делается акцент на комплектации
ФОТО: radadoors.ru

Существуют 3 разновидности сборки:

  • Замена полотна. В этом случае коробка приобретается дополнительно;
  • Замена двери с коробкой. Всё в комплектации, однако коробка, обычно монтируется из отдельных досок, в сборе не идёт;
  • Дверной блок. Замена всей конструкции проводится мастером.

При одинаковом качестве дверных полотен стоимость на такие комплекты будет существенно отличаться.

Как правильно установить межкомнатную дверь своими руками, если менять полотно

Поскольку качественная замена двери возможна лишь при наличии опыта, а также определённых знаний, новичку важно понимать правильный алгоритм действий. Поэтапно шаги мы представим в нашем материале.

Снять старое полотно

До монтажа нового изделия следует снять старое. Это крайне трудоёмкая, деструктивная и пыльная процедура.

В процессе демонтажа полотен важно следовать технике безопасности: обеспечить защиту глаз и органов дыхания
ФОТО: remontik.org

Кроме того, нужно позаботиться про то, чтобы возникающая во время работ пыль не проникла в смежные комнаты.

Изначально снимается полотно двери с петель
ФОТО: delajdveri.ru

Если вам необходимо оставить старую раму, то снятие двери с петель нужно проводить крайне осторожно, чтобы не повредить конструкцию. Сначала удаляются крепёжные элементы, затем откручиваются петли.

Подготовка нового полотна

С учётом того, что предстоит заменить створки, а коробка остается на своём месте, полотно необходимо подогнать под параметры проёма двери, учитывая размеры прежней створки.

Пошаговая инструкция по установке межкомнатных дверей с нуля

Приветствую вас, друзья! Сегодня хотел бы поделиться с вами секретами монтажа межкомнатных дверей. Они широко используются для ограничения доступа в комнаты и параллельно выступают в качестве деталей интерьера. Для сохранения их вида и функциональности установка межкомнатных дверей обязана выполняться в соответствии с определёнными правилами.

Самостоятельная установка дверей даст вам возможность не нанимать рабочих и сэкономить собственные средства, а также получить ценные навыки подобной работы. Установка дверных проёмов и последующая за этим вставка межкомнатных дверей не представляют особой сложности. Нужно только соблюдать аккуратность и выполнять всю работу поэтапно.

И перед тем, как установить межкомнатную дверь своими руками, стоит обязательно с ними ознакомиться, это позволит вам сэкономить время, средства и свои силы. Но прежде чем познакомить вас с подробной пошаговой инструкцией с фото, я немного расскажу об особенностях изготовления дверей и правилах их выбора.

УСТАНОВКА МЕЖКОМНАТНЫХ ДВЕРЕЙ | КАК ПРАВИЛЬНО ВЫБРАТЬ МЕЖКОМНАТНУЮ ДВЕРЬ

Современная промышленность отличается универсальностью. В качестве основы для изготовления дверей могут использоваться различные материалы: от натурального дерева или стекла до композитных составов.

Наибольшее распространение у нас получили домашние двери, основанные на следующих материалах.

  1. Двери из ДВП.
    Их конструкция выполнена в виде каркаса с деревянными брусками, внешняя обшивка которых выполнена листами ДВП (древесноволокнистой плиты) с ламинированием. Самостоятельно установить межкомнатную дверь такого типа не составит труда.
    К главным преимуществам таких дверей стоит отнести низкую стоимость, малый вес, простоту и лёгкость монтажа. Но у такой технологии производства есть и ряд недостатков: механическая прочность дверей крайне низкая, даже небольшого внешнего воздействия достаточно для повреждения полотна.
    К тому же они отличаются крайне низким уровнем тепло- и шумоизоляции, сильно подвержены воздействию влаги и деформируются при эксплуатации во влажных помещениях. Но при этом, именно за счёт низкой цены, дверные конструкции из ДВП пользуются высокой популярностью.
  2. Двери из МДФ.
    Для них характерно оптимальное соотношение цены и качества. По сравнению с конструкциями из ДВП они более прочны и долговечны, отличаются повышенной устойчивостью к влаге. За счёт увеличенной плотности материала они обеспечивают повышенную тепло- и звукоизоляцию. Но и стоимость их более высока, по сравнению с бюджетными ДВП-дверям.
  3. Двери из натуральной древесины.
    Это наиболее дорогой, но при этом наиболее качественный материал. Двери из натурального древесного массива эффектно смотрятся, отличаются высочайшей прочностью и долговечностью.
    Их стоимость выше цены перечисленных ранее разновидностей дверей. Также она непосредственно зависит от сорта используемой древесины: нередко двери на основе дерева ценных пород получают авторский дизайн и стоят довольно дорого.
  4. Некоторыми изготовителями межкомнатные двери выпускаются из стекла. Они представляют собой конструкцию на основе алюминиевого или пластикового каркаса со стеклом или глухими вставками, либо выпускаются полностью металлическими. Причём последние нередко предлагаются нечестными продавцами под видом недорогих входных дверей.

Но немаловажно учитывать, что межкомнатная дверь состоит не только из самого полотна. Не нужно забывать и про дверную коробку: от её типа напрямую зависят правила установки межкомнатных дверей. Причём последняя также может быть произведена из разных материалов.

  1. ДВП. Аналогично дверям, короб отличается крайне низкой прочностью, чтобы он со временем не деформировался или не разрушился под весом полотна, короб обязан быть жёстко зафиксирован в проёме. Он может использоваться исключительно для полотен из ДВП, двери из других материалов более тяжёлые и однозначно приведут к его повреждению.
  2. Необработанная древесина. Стоимость такого короба ненамного превышает цену конструкции из ДВП, но механическая прочность и долговечность несоизмеримо выше. В основе конструкции лежит сухой профилированный брус. Но важно учесть, что монтаж дверной коробки такого типа требует обязательной финальной отделки.
  3. Ламинированное дерево. Основное отличие этого материала от необработанной древесины заключается в финальной ламинации дерева: нанесении дополнительного декоративного слоя. Этот вариант сочетает в себе прочность натурального дерева и внешнюю привлекательность короба из ДВП.

Но при покупке важно обратить внимание на качество ламинации: тонкий ламинат со временем получит множество потёртостей и царапин, что негативно отразится на его внешнем виде. Установка межкомнатных дверей своими руками с нуля с такой коробкой практически не отличается от монтажа коробки из необработанной древесины.

От того, насколько правильно будет подобрана коробка, напрямую зависит как внешний вид, так и долговечность межкомнатной двери. Поэтому при её покупке точно не стоит экономить. Для монтажа межкомнатных дверей я использовал необработанную древесину, которую затем «облагородил» с помощью декоративной плёнки.

Установка межкомнатных дверей своими руками без порога: этапы сборки и монтажа

Содержание статьи:

Межкомнатные двери выполняют немало функций: ограничивают доступ в личное пространство, защищают от громкого звука в соседней комнате, сохраняют тепло в помещении. Конструкция их достаточно проста, так что установка двери без порога своими руками может быть выполнена даже новичком.

Комплектация межкомнатных дверей

Чтобы сэкономить на строительстве, межкомнатные двери без порога можно установить своими руками

Дверной блок состоит не только из створки. Комплектация его зависит от типа двери – распашная, раздвижная, складная, однако главные составляющие входят в состав любого модуля:

  • Дверное полотно – из дерева, пластика, МДФ, стекла или других материалов.
  • Дверная коробка – принадлежность распашной системы. В нее входят 2 вертикальные стойки и горизонтальная перекладина. Иногда комплект дополняется порогом.
  • Уплотнители – наклеиваются по периметру створки либо дверной коробки. Уплотнители улучшают тепло- и звукоизоляцию.
  • Притворная планка – есть не всегда.
  • Доборные планки – такие требуются, если глубина дверного проема слишком велика, чтобы перекрыть откосы элементами стандартных размеров.
  • Ручка – на обе стороны створки. В раздвижной двери ручки чаще заменяет профиль.
  • Замок или задвижка.
  • Поворотные петли – 2 или 3 комплекта в зависимости от величины и тяжести створки.

В комплект двухстворчатой двери входит второе полотно и фурнитура для него. Раздвижную систему дополняют каретками с роликами, направляющими и запорными механизмами особого типа.

Габариты дверных коробок

Размеры и конструкция дверных блоков стандартизированы. Величина проемов в домах разного периода изменяется только в строго оговоренных пределах, что позволяет годами выпускать типовые блоки, подходящие для любого жилища.

Стандартный диапазон широк. Включает современные дома, «хрущевки» и «сталинки». Типовые размеры:

  • При высоте до 190 см, ширина двери составляет 55 и 60 см.
  • При высоте в 200 см – изменяется от 60 до 150 см. Начиная от 120 см устанавливают двустворчатые двери, так как одна створка такой величины будет слишком массивной и неудобной.
  • Для проема высотой до 210 см выпускаются створки шириной от 65 до 110 см.
  • Если высота проема достигает 240 см, подбирают створки от 65 до 100 см.

Стандартные размеры европейских дверей отличаются. Прежде чем приобретать импортные модели, нужно точно определить величину проема и измерить габариты изделия.

Правила установки межкомнатных дверей

На гипсокартонную перегородку ставят легкие межкомнатные двери

Установка межкомнатных дверей без порога требует выполнения рекомендаций СНиП. В противном случае дверной блок прослужит недолго.

  • При выборе створки учитывают не только дизайн, но и вес дверного полотна, толщину изделия, вид фурнитуры. На межкомнатную гипсокартонную перегородку нежелательно ставить тяжелую стеклянную или деревянную дверь.
  • Определяют, куда открывается створка. В ванной и туалете наружу, так как это помещение слишком маленькое. В спальню или гостиную дверь может открываться и внутрь.
  • Прежде чем приобрести дверной блок, необходимо точно определить параметры проема. Неверная оценка размеров приводит к лишней работе.
  • Прежде чем установить короб, необходимо выровнять откосы и пол. Иначе дверь открываться не будет.
  • Главное условие монтажа – вертикальность створки в закрытом и открытом положении. Нельзя закреплять коробку и саму дверь, пока не выполнены эти условия.
  • Дверь без порога устанавливается так, чтобы между ее краем и полом сохранялась щель в 10 мм. Если важно добиться хорошей теплоизоляции, низ двери обивают уплотнителем.

Декоративные элементы, например, наличники, устанавливаются не всегда. Это зависит от глубины проема и стиля помещения.

Необходимые инструменты и материалы

Инструменты для установки межкомнатных дверей

Для установки межкомнатных дверей без порога потребуются:

  • ручная пила, молоток, стусло, ножовка по дереву, может понадобиться и торцевая пила;
  • отвертки и стамески разного размера;
  • строительный уровень – пузырьковый или лазерный, рулетка, угольник;
  • электрофрезер – можно обойтись без него;
  • перфоратор для проделывания отверстий в стене, и шуруповерт;
  • деревянные клинья;
  • гвозди и саморезы для крепления финишной отделки;
  • монтажная пена.

Фурнитура – запорные механизмы, петли – обычно входит в комплект модуля. Однако могут быть приобретены отдельные, если не удовлетворяют требованиям стиля.

Этапы установки

В первую очередь проводят замеры проема и подгоняют его под дверную коробку

Монтаж дверного блока включает несколько этапов:

  • подготовка дверного проема;
  • сборка дверного полотна;
  • сборка коробки;
  • установка дверной коробки и створки;
  • регулировка открывания.

Обычно есть и этап финишной отделки, если устанавливают наличники или доборы.

Подготовка проема

Прежде чем своими руками установить межкомнатную дверь без порога, нужно подготовить проем.

  1. Удаляют утеплитель, если он был, старую коробку, гвозди, петли и прочее.
  2. Если отделка отслаивается или деформирована, удаляют и ее.
  3. Убирают строительный мусор. Откосы лучше пропылесосить.
  4. В результате получают неровные откосы из бетона, кирпича или дерева. Их выравнивают: заделывают штукатуркой, шпаклюют.

Дверь выбирают по размерам полученного после подготовительных работ проема.

Замер габаритов

Уменьшение габаритов проема с помощью профиля и гипсокартонных накладок

Нередко после очистных операций ширина проема оказывается нестандартной: ведь удалили толстый слой штукатурки, а новый мог оказаться гораздо тоньше. В этом случае наращивают проем, накладывая цемент, либо покупают дверной блок с доборами достаточной величины.

Чтобы правильно определить размеры, делают так:

  1. Оценивают ширину в нескольких местах. Важнее всего показатель самого узкого места проема.
  2. Высоту измеряют по самой нижней точке, или же делают несколько замеров от пола до края проема.
  3. Измеряют проем по диагонали. Этот показатель служит контрольным параметром.
  4. Глубину проема измеряют в 3 местах с каждой стороны.

Полученные показатели используют для расчета чистовой ширины дверного полотна и блока. Средняя толщина дверной коробки составляет 30 мм, ширина монтажного зазора – 10 мм. Чтобы получить ширину дверного полотна, следует отнять из ширины проема удвоенные значения каждого измерения.

При вычислении высоты проделывают то же самое: вычитают из высоты проема ширину горизонтальной перекладины и зазора.

Сборка коробки

Сборка дверной коробки

Выполняется на ровном полу или другой ровной горизонтальной поверхности.

  1. Обрезают по высоте вертикальные стойки, с учетом того, что они должны превышать высоту проема на 10 мм.
  2. Укладывают стойки параллельно друг другу и отмечают на них высоту проема на внутренней стороне.
  3. По отметкам делают распил под 45 градусов. Используют стусло.
  4. На перекладине отмечают ширину проема и по отметкам запиливают под 45 градусов с обеих сторон.
  5. Размечают места установки запоров.
  6. Конструкцию проверяют на горизонтальность и соединяют саморезами.

Саморез должен входить в створку строго вертикально, иначе он проткнет ее.

Установка петель

Установку петель проводят по предварительной разметке

Дверное полотно лучше уложить в собранную раму.

  1. Петли прикладывают к коробке и створке и обводят карандашом контуры.
  2. По линиям делают канавки – на навесе и на створке на необходимую глубину. Лишнее выбираю стамеской.
  3. Прикручивают петли сначала на полотно, потом на стойки.

Конструкцию можно сразу скрепить и установить блоком. Однако такой вариант подходит только для легких нешироких дверей.

Монтаж дверного блока

Самый ответственный этап работ, так как от положения рамы зависит свободный ход дверного полотна.

  1. Конструкцию вставляют в проем, фиксируя деревянными клиньями. Проверяют вертикальность и горизонтальность.
  2. Если положение не идеально, корректирует его с помощью клиньев.
  3. Боковые стойки просверливают насквозь дрелью. И длинными саморезами фиксируют раму.
  4. Еще раз проверяют конструкцию на вертикальность.
  5. Вставляют створку и проверяют, насколько легко или сложно она открывается. Если с открыванием возникают сложности, с помощью деревянных клиньев меняют положение коробки вместе со створкой, добиваясь легкого хода.
  6. Только после этого снимают дверное полотно, намертво закрепляют коробку, запенивают зазоры и окончательно навешивают створку.

Зазор с остатками монтажной пены выглядит некрасиво. Его можно выровнять и заделать штукатуркой или перекрыть наличниками.

Правила регулировки дверей

Если двери прилегают неплотно, саморезы закручивают сильнее

Установка межкомнатной двери без порога подразумевает отладку. Обычно, если все рекомендации были соблюдены, с открыванием проблем не возникает. Если это не так, предпринимают следующие действия:

  1. Осматривают коробку и дверное полотно, оценивая расстояние между стойками и створкой. Если притолока присоединена неровно к петельному или притворному элементу, верное полотно не закрывается. В этом случае коробку придется снять и подправить место стыковки стоек и притолоки.
  2. Возможен вариант, когда дверное полотно неровное. Рекомендуется при покупке измерить дверь по ширине, по высоте и по диагонали. Если это сделано не было, а створка все-таки неровная, коробку стараются подогнать к полотну. Можно с помощью рубанка и напильника скорректировать конфигурацию створки, но это сложнее. Такая работа требует опыта.
  3. Очень часто проблемы с открыванием возникают из-за чрезмерного перетягивания петельного бруса при монтаже. Эту проблему находят, когда проверяют ровность стойки с помощью длинного уровня. Чтобы исправить положение, ослабляют крепление стойки.
  4. При небольших затруднениях с отпиранием неровные участки выравнивают, срезав стамеской лишнее.
  5. Нередко причиной плохого закрывания становится неправильный монтаж петли, например, недостаточное утопление в материале. Заглубить петлю можно, сильнее подкрутив саморезы. Если это не помогает, следует снять петлю, углубить место крепежа и поставить ее обратно.

Самостоятельная установка межкомнатных дверей – работа не столько сложная, сколько требующая большой аккуратности. Малейшие перекосы и неровности при монтаже оборачиваются сложностями с закрыванием и открыванием.

Установка доводчика на дверь: схема монтажа, пошаговое руководство

Содержание статьи:

Устройство автоматического закрывания дверной створки продлевает время работы петель и избавляет человека от необходимости прикрывать полотно вручную. Установка доводчика на дверь предусмотрена в проходах с контролем посетителей, на эвакуационных и противопожарных выходах, а также на входных дверях с большим потоком людей. Механизм надежно закрывает дверь, если пользоваться им по инструкции. Самодеятельность приведет к поломке устройства.

Виды доводчиков

Дверной доводчик накладной

Выбор доводчика зависит от условий эксплуатации. Выпускают термостабильные модели, которые работают в большом диапазоне температур. На жаре масло внутри устройства перетекает ускоренно, заслонка при этом компенсирует снижение вязкости вещества, в холоде ситуация меняется.

По строению механизма доводчики бывают:

  • пружинного типа – относятся к устаревшим моделям, которые не зависят от величины момента при открывании;
  • с зубчатой планкой и шестерней – являются распространенными видом на основе гидромеханического контура и реечной трансмиссией;
  • кулачковые механизмы на базе профилированного эксцентрика между шпинделем и упругой деталью – задают различные моменты по величине.

Играет роль правильная регулировка механизма, чтобы у пользователей не возникало желания помочь закрыванию дверной створки. Усилие прикрытия нормируется и подразделяется на классы ЕN1 – ЕN7, при этом категория зависит не от веса полотна, а от инерционного момента и размера плеча. Недорогие варианты чаще имеют класс ЕN4, у их предусмотрена схема регулировки силы закрывания в пределах нормы.

Накладные

Устройства нужно устанавливать поверх створки двери, а ответную фурнитуру ставить на коробке или в области над проемом. Конструкция относится к практичным вариантам с простым монтажом.

Установка доводчика накладного типа проводится в торговых павильонах, офисах, где нужно мягко закрывать полотно и удержать его в таком положении. Мощные механизмы работают с железными створками, дверями из натурального дерева, толстого стекла.

Есть два конструкционных метода передачи нагрузки на пружину.

  1. Зубчатый привод действует на шестерню, которая приводит в действие штифт или поршень с соответствующими выступами. Надежный механизм практически не ломается, прочность зависит от характеристик металла.
  2. Доводчик с ездящим стержнем имеет 2 поршня для открывания и захлопывания полотна. Элементы движутся от действия эксцентрикового вала. Размеры скользящей модели меньше зубчатой, но практичность не уступает.

Есть модели с шарнирной или рычажной тягой, где вращение передается складывающимся рычагом. Они мало защищены от вандалов и некрасиво выступают перпендикулярно плоскости двери.

Механизмы с задержкой закрытия позволяют держать створку открытой на период до 30 сек.

Напольные

Напольная модель

Устройства предназначены для установки в полу. Их применяют для одностороннего распахивания и маятникового типа дверей. Механизмы функционируют безопасно и удобно, при этом остаются закрытыми от посторонних глаз. Модели чаще выпускают с фиксацией полотна в открытом виде. Используют в дверях складов, цехов, где нужно проносить крупные вещи, осуществлять проветривание.   Обязательно ставят в медучреждениях, местах прохождения инвалидов.

Механизм располагается в открытой коробке. Для открывания нужно приложить усилие, закрывание происходит плавно. Напольный вариант работает с полотнами дверей шириной до 1,6 м, а вес не должен превышать 160 кг.

Выбор напольного доводчика по параметрам двери:

  • масса до 20 кг, ширина до 0,75 м — ставят модель ЕN1;
  • 20 – 40 кг, 0,85 м — ЕN2;
  • 40 – 60 кг, 0,95 м — ЕN3;
  • 60 – 80 кг, 1,1 — ЕN4;
  • 80 – 100 кг, 1,25 м — ЕN5;
  • 100 – 120 кг, 1,4 м — ЕN6;
  • 120 -160 кг, 1,6 м — ЕN7.

Для полотен шире 1,6 м устанавливают верхний и нижний доводчик. Монтаж напольного варианта заключается в прикручивании нужных мест и формировании половой ниши.

Скрытые

Скрытый доводчик

Чаще ставят на межкомнатных полотнах. Второе наименование доводчика — рамочный. Рабочий механизм скользит изнутри корпуса. Модель в форме цилиндра врезают в деревянное полотно, т. к. устройство имеет малые габариты, а скользящее русло монтируют в коробку. Движение передается створке по жесткой штанге.

При выборе учитывают факторы:

  • вес полотна, т. к. приборы скрытого типа имеют разные мощности, и неправильная ориентация по величине усилия приведет к тяжелому открыванию или несрабатыванию закрытия;
  • интенсивность пользования дверью — каждое устройство имеет определенный ресурс работы;
  • температура — при показателях ниже -10°С выбирают оптимизированные для этого модели;
  • толщина створки и коробки — чтобы поставить устройство, нужно его заглубление в полотно.

Скрытый механизм защищен от разрушения вандалами и его не видно снаружи. К недостаткам относят значительную цену и сложность монтажа.

Инструкция по установке продается с механизмом. Для регулировки предусмотрен винт ослабления и натяжки пружины, элемент выбора скорости открывания.

Разновидности схем монтажа

Контролеры закрывания ставят не только на наружные или внутренние двери. Их также монтируют на калитки или ворота. На входных конструкциях их ставят на полотно и коробку внутри проема. Есть морозостойкие модели, но лучше сберегать механизм от действия погодных факторов.

Установку выполняют по схемам:

  • стандартная — фиксация прибора на полотне, для крепления рычага используют коробку;
  • параллельная — применяют монтажные детали (уголки), рычаг ставят в синхронном направлении;
  • верхняя — устройство крепят вверху лутки, а рычаг располагают на створке.

Часто в проем попадают препятствия в виде перемещаемых предметов или полотно подпирают камнями, клиньями. Этого делать нельзя. Иногда наблюдается опущение створки и трение нижней части об пол или лестничную площадку.

Чтобы схемы работали правильно, регулировку проводят в рамках рекомендуемых параметров для искомой модели. Доводчики регулярно осматривают, меняют масло, если оно начинает подтекать. Регулярный отказ в работе становится причиной замены самого прибора.

Стандартная установка

Классический сценарий предполагает крепление корпуса на створке двери, рычажную подошву ставят на верхней обвязке коробки, иногда на стене чуть выше лутки. Стандартная установка дверного доводчика производится наружу, т. е. со стороны коридора, а дверь открывается на себя.

Стандартный вид монтажа доводчика использует 100% мощности прибора. Это важно, если вес двери приближается к допустимой нормативной нагрузке механизма. При такой схеме получается максимальный угол открывания полотна.

В закрытом положении балансировочная рукоятка располагается под углом 90° к двери. Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге.

Стандартная схема не подходит, если речь идет о тонкостенной двери из алюминия, стекла, иногда верхний ригель створки мешает монтажу доводчика.

Верхняя установка

Способ, полностью противоположный стандартной схеме. Доводчик с рычагом располагают внутри комнаты, при этом не видно петель, полотно открывается от себя. Коробку механизма ставят на верхней части лутки, а рычажную подошву фиксируют на полотне. Так можно установить доводчик на дверь для входа и на внутренних проемах, если нельзя применить стандартную систему.

Механизм использует мощность, которая приближена к номинальным допустимым значениям, при этом теряется до 10% эффективности. Угол открывания находится в пределах 90-95% от максимально возможного. Идеально подходит для монтажа на входной группе дверей, т. к. внутреннее расположение избавляет механизм от негативных погодных факторов.

Верхний способ крепления используют на тонких дверных створках, т. к. нагрузка приходится на верхнюю коробочную обвязку. К минусам относят выступ от рычага, но уже не снаружи, а внутри помещения. Механизм также легко поломать. Притолока двери должна иметь достаточную высоту, чтобы корпус вверху не мешал пройти в проем.

Нестандартная параллельная

Способ применяют, если доводчик нужно сделать незаметным. Прибор монтируют внутри комнаты, дверные петли не видны, полотно открывается от себя. Коробку механизма фиксируют на полотне, а рычажную подошву ставят под верхним коробочным ригелем. Особенность в том, что подошва и рычаг соединяются специальной монтажной деталью в виде уголка, чтобы рукоятка могла складываться и располагаться параллельно плоскости закрытой створки.

Метод верхней фиксации подходит для общественных мест, где есть возможность небрежного обращения и поломки рычага. Модель аккуратно смотрится в проеме, в сложенном положении не представляет интереса для вандалов. Способ используют, если стандартной установке мешает стена или потолок при верхнем расположении. Часто ставят в варианте с тамбуром и двумя дверьми.

Недостатки параллельного размещения в том, что рычаг не может использовать мощность по максимуму, а эффективность снижается на 25 – 30%, чем при стандартном методе. Если параметры доводчика рассчитаны на 100 кг полотна, он сможет работать только со створкой весом 70 – 75 кг. Максимальный угол открывания гораздо меньше, чем в двух предыдущих схемах.

Руководство к установке доводчика на дверь своими руками

Производители возвратного механизма дают монтажную схему, которая вычерчена в натуральную величину. Ее накладывают на дверь, чтобы разметить установку. Цветом помечена линия двери, сторона створки с петлями и нанесены другие указатели.

Пошаговая инструкция:

  • технологическую схему крепят на дверь скотчем;
  • керном или другим инструментом размечают отверстия;
  • по схеме ориентируют доводчик, чтобы он стал торцом с винтами в бок с петлями;
  • крепят коробку прибора;
  • разъединяют рычаг на две части, закрепляют лапку рукоятки к полотну;
  • вторую часть рычага фиксируют к доводчику.

Регулируемая сторона рычага для полотна с защелками ставят на 90° к двери так, что створка доводится до почти зарытого состояния. Длину рычага сокращают, чтобы получился легкий нажим для защелкивания.

Регулировка и настройка доводчика

Конструкции приборов отличаются, регулировочные элементы могут располагаться в разных местах. Для настройки используют руководство из технического паспорта.

Общие правила для всех винтов:

  • если вращать по часовой стрелке, мощность и скорость закрывания будет увеличена;
  • поворот против часовой стрелки уменьшает силу и тормозит полотно.

Регулировку проводят плавно, не крутят винты на несколько оборотов сразу. Иногда достаточно ¼ или ½ оборота. Если сильно нарушить баланс работы, на восстановление начального положения уйдет много времени. Для регулировки закрывания и скорости доводки используют различные элементы. Винты вращают понемногу до того состояния, пока створка не будет плавно приходить в закрытое положение.

Особенности установки скрытых доводчиков

На той стороне полотна, где расположены петли, размечают место для доводчика. Измеряют размер цилиндра по длине, на сверле ставят отметку, чтобы не сделать слишком глубокое отверстие. Сверлят гнездо, ставят в него цилиндр, чтобы фиксирующая планка прижималась к площади полотна.

Пластину обводят карандашом, вынимают цилиндр, в полотне зарезают выемку под планку. После второй вставки корпуса проверяют закрывание, отмечают соответствующее место на откосе. Поступают, как с предыдущей пластиной — делают выборку, чтобы утопить.

Планку с цилиндром крепят к полотну, плоскогубцами оттягивают наружную деталь от внутренней до того положения, когда покажется малый отрезок цепи. Надевают фиксатор, который крепят в растянутом положении. Наружную планку прикручивают саморезами к выборке на откосе дверного проема. После этого убирают фиксатор, и контролируют работу доводчика.

особенности и правила их установки

Раздвижные или, как еще говорят, откатные двери сегодня весьма популярны. Они удобны тем, что дверь при открывании не распахивается, а сдвигается вдоль стены, поэтому для функционирования дверей требуется меньше места. Кроме того, раздвижные двери весьма привлекательно выглядят и подходят к разнообразным интерьерам. Установить такие межкомнатные двери вполне можно и своими руками, их монтаж не сложнее установки обычных распашных дверей.

Откатные двери могут быть весьма разнообразными. Створки дверей могут изготавливаться из самых разных материалов – дерева, МДФ, стекла, комбинации нескольких материалов. Могут отличаться двери и по конструкции. Створки могут сдвигаться по радиусным направляющим, сдвигаться каскадом, складываться и пр.

Установить межкомнатные двери, имеющие откатной механизм открывания, можно и своими руками. Конечно, работа это не самая простая, нужно будет запастись терпением и настроиться на кропотливую работу.

Что потребуется для установки дверей?

Чтобы установить откатные двери, потребуется:

  • Створка двери – одна или две, в зависимости от ширины проема. Размер полотна двери должен быть больше размеров проема и в ширину, и в высоту, только в этом случае, дверь гарантировано перекроет проем.
  • Направляющие рельсы.

Совет! Как правило, межкомнатные двери устанавливают с использованием одной направляющей. Однако если планируется использовать двери с тяжелыми створками, то придется устанавливать дополнительно нижнюю направляющую.

  • Комплект роликов. Для установки двери с одной направляющей достаточно использовать два ролика.
  • Ограничители, которые не позволят створке выскочить из направляющей.

  • Декоративная планка, которая устанавливается для закрытия механизма движения дверей.
  • Замки, ручки, по желанию – доводчики.

Совет! Планируя установить межкомнатные двери, рекомендуется выбирать ролики с силиконовым покрытием, укомплектованные бесшумными подшипниками. В этом случае, при открытии дверей не будет раздаваться характерный шум.

Монтажные работы

Рассмотрим, как установить межкомнатные двери с откатным механизмом открывания, выполняя работы своими руками.

Установка направляющей

Это один из самых важных моментов монтажа, от точности выполнения которого зависит удобство пользования дверью. Работы проходят так:

  • Устанавливаем створку к проему, чтобы наметить положение ее верхней кромки на стене. Проводим по намеченным точкам линии.
  • Отмеряем вверх от намеченной линии 7 см и проводим еще одну линию. Проверяем горизонтальность линий, используя уровень.

  • Саморезами или дюбель-гвоздями крепим к стене брус с сечением 40 на 40 или 50 на 50 мм.. Брус должен располагаться строго горизонтально и быть плотно прижатым к стене.
  • К торцу установленного бруса крепим направляющую. Необходимо правильно определить положение отверстий для крепежа. Для этого толщину створки полотна двери нужно разделить на два, и к полученному числу прибавить величину дистанции от стены. Определив место крепления с одной стороны, направляющую закрепляют с одной стороны саморезом. Затем аналогично проводят расчеты и определяют место крепежа с другой стороны. Проверив горизонтальность расположения направляющей, ее окончательно закрепляют.

Установка роликовых механизмов и подвешивание дверей

  • Соединительные болты вкручиваем в каретки так, чтобы конец болта выступал наружу.
  • Собранные каретки вставляем в направляющие. Они должны свободно двигаться, если этого не происходит, значит, в процессе монтажа допущены ошибки.
  • Устанавливаем на верхней части дверной створки скобы для крепления ролика. Располагать их нужно строго по средней линии по толщине двери. Скобы нужно располагать так, чтобы их вырезы были направлены к стене.
  • Если дверь устанавливается с нижней направляющей, то необходимо в нижней части двери выполнить паз при помощи фрезера.

  • Производим навешивание полотна. Выполнить эту работу своими руками в одиночку крайне сложно, поэтому стоит привлечь помощников. Один человек будет поддерживать створку, второй осуществлять крепление, закручивая болты.
  • Для установки двери на нижнюю направляющую, нужно слегка отвести створку и аккуратно ввести в выполненный заранее паз лезвие ножа направляющей.
  • Производится установка  ограничителей в направляющие. Затем проводим установку декоративной планки, которая прикроет направляющую и ролики.

Откатные двери удобны в использовании, имеют долгий срок службы и привлекательно выглядят. Процесс установки таких дверей не столь сложен, чтобы его нельзя было выполнить своими руками. Поэтому можно планировать самостоятельную установку, предварительно изучив инструкции по сборке механизма и установке дверей.

План ворот подъездной дороги Схемы, чертежи и схемы электрических ворот

Эти диаграммы прилагаются как любезность. Gate Info .Org не несет ответственности за их использовать. Вы всегда должны использовать или проконсультироваться со специалистом по установке прежде чем пытаться установить или работать с системой ворот.

Нажмите на изображение для увеличения

1
Введение
Начать здесь


Интерактивные ворота
Введение

2


3D-обзор

3


3D-автоматизация

4


Общественные ворота

5


Линейный поворотный рычаг

6


Распашные ворота, одинарные
и двойные ворота

7


Стандартные раздвижные ворота

8


Задний открыватель раздвижных ворот

9


Установка петли детектора транспортных средств

10


Установка детектора корабля стиля зонда с фото безопасности Глаза

11


установка детектора корабля стиля зонда с петлями безопасности

12


Каркасы колонн

13


Опоры ворот

14


Каркасы колонн
и опоры

15


Балки класса

16


Выносные опоры для ворот

17


Обзор строительства ворот

18


Петли Up Hill

19


Положительные остановки

20


Каменные работы
21

Монтаж панели солнечных батарей

22


Схема подключения
"Без телефонной линии"
Телефонный номер

23


Схема подключения
С цифровой клавиатурой
24

Схема подключения
С входной петлей

25


Установка линейного рычага

26


Дверной контроллер
Базовая автономная система доступа

27


Дверной контроллер
Система многократного доступа

28


Дверной контроллер
Система доступа к нескольким дверям с компьютерным управлением

Norton Door Operators Инструкции по установке

Название Документ № Опубликовано
* 6010, 6050 Монтаж на стороне тяги 80-9360-1017-020 августа 2018
* 6020, 6030 Нажимная боковая установка, двойной рычаг 80-9360-1018-020 сен 2017
* 6060, 6070 Толкающая боковая установка, двойной рычаг для тяжелых условий эксплуатации 80-9360-1019-020 сен 2017
* 6010LAP, 6020LAP 80-9360-1020-020 Февраль 2017
* 6010, 6050 Вытяжной боковой монтаж (французский) 80-9360-1021-020 Февраль 2017
* 6020, 6030 Толкающий боковой монтаж, двойной рычаг (французский) 80-9360-1022-020 Февраль 2017
* 6060, 6070 Толкающий боковой монтаж, усиленный двойной рычаг (французский язык) 80-9360-1023-060 Февраль 2017
6011, 6051 Монтаж на стороне тяги 80-9360-1026-020 Ноябрь 2019
6021, 6031 Толкающая боковая установка, двойной рычаг 80-9360-1027-020 Ноябрь 2019
6061, 6071 Крепление с нажимной стороны, двойной рычаг HD 80-9360-1028-020 Ноябрь 2019
D6011, D6051 Двойные двери, раздвижная сторона 80-9360-1029-020 Ноябрь 2019
D6021, D6031 Двойные двери, нажимная сторона, двойной рычаг 80-9360-1030-020 Ноябрь 2019

D6061, D6071 Двойные двери, нажимная сторона, двойной рычаг HD

80-9360-1031-020 Ноябрь 2019

6011, 6021 LAP Замена

80-9360-1034-020 Март 2020

D6001DE-R Двойная дверь, двойной выход, правый

80-9360-1035-020 Март 2020

D6001DE-L Двойная дверь с двойным выходом, левый

80-9360-1037-020 Март 2020

Схема установки

- цена: + 0 руб.

Deluxe 500 Remote Starter Видео по установке
Нажмите здесь, чтобы просмотреть наше обучающее видео

Принадлежности

Т-образный ЖГУТ к RS-700 и РЕЛЕ
Т-образный ЖГУТ к БЛОКАМ DELUXE 200, 500 и ALERT с разъемом h2
773 STARTER KILL в T-HARNESS
773 СТАРТЕР ОТКЛЮЧЕНИЯ к ЖГУТУ ПРОВОДА ЗАЖИГАНИЯ
775 для ЦЕПИ ВЫПАДЕНИЯ АКСЕССУАРОВ
775 для ЗАВОДСКОЙ БЕСКЛЮЧЕВОЙ работы от RS-82
775 для ОТРИЦАТЕЛЬНОГО НАДЗОРА ДОМАШНЕГО СВЕТА
775 для NEGATIVE TRUNK POP
775 РЕЛЕ для провода Keysense
775 РЕЛЕ (как работает)
775 РЕЛЕ ДЛЯ ПРОВОДА ПОЛОЖИТЕЛЬНОГО СЪЕМКИ
775 РЕЛЕ КАК ЭТО РАБОТАЕТ
775 РЕЛЕ к HORK HONK провод
778 РЕЛЕ для блоков ДВЕРНЫХ ЗАМКОВ ТИПА C без встроенных реле дверных замков
778 РЕЛЕ для ДВЕРНЫХ ЗАМКОВ ТИПА С обратной полярности, реле и жгут
Схема ЗАМКА БЕЗОПАСНОСТИ ДЛЯ ДЕТЕЙ
СХЕМА ВЫПУСКА БАГАЖНИКА CHRYSLER (5-ПРОВОДНАЯ)
ДИОДЫ и как они работают Page 1
ДИОДЫ и как они работают Страница 2
5-ПРОВОДНАЯ СХЕМА ВЫПУСКА БАГАЖНИКА FORD
ГЛОССАРИЙ ТЕРМИНОВ
СХЕМА 5-ПРОВОДНОЙ ГРУЗОВОЙ ДВЕРИ GM
ИЗОЛЯЦИЯ ЦЕПИ СТОЯНОЧНЫХ ФОНОВ И ТОРМОЗА
Блок KE для стояночных и купольных огней
СХЕМА БАЙПАСА KEYSENSE
РЕГУЛИРОВКА ДИАПАЗОНА
БАЙПАС САТУРНА
СХЕМА ЗАМКА ДВЕРИ ТИПА F
ПОНИМАНИЕ, КАК РАБОТАЕТ СИГНАЛИЗАЦИЯ
ПОНИМАНИЕ РАБОТЫ ДИСТАНЦИОННОГО СТАРТЕРА
742 ПРИВОДЫ к 5-КЛЮЧЕВОМУ ЖГУТУ ЗАМКА ДВЕРИ
742 ПРИВОДЫ к 6-КЛЮЧЕВОМУ ЖГУТУ ЗАМКА ДВЕРИ
742 ПРИВОДОВ к 778 ЖГУТ ПРОВОДОВ РЕЛЕ
742 ПРИВОДЫ к KE UNITS
745 ПРИВОД ЗАМКА 4 ДВЕРЬ
745 КОМПЛЕКТ ПРИВОДА ЗАМКА 2 ДВЕРЬ
ПРИВОДЫ 742 Стр.1
CTUATORS 742 Стр.27
ПРИВОДЫ 745 Страница 1
ПРИВОДЫ 745 Страница 2
Подключение сирены с резервным аккумулятором нового типа # 727
Добавление привода открытия багажника № 739
Отрицательный щелчок ствола с помощью реле № 775
Chrysler 5-Wire Trunk Pop
Подключение гудка # 775
Подключение тройника к бортовым реле
Посмотреть фотографии устанавливаемого Т-образного ремня.
Внешние датчики
Подключение и регулировка датчика удара № 700
Подключение датчика удара к одноступенчатой ​​сигнализации № 700
Подключение и настройка датчика радара №703
Изоляция входа для сигналов тревоги серии Pro
Изоляция для амортизатора, радара и переключателя капота
Изоляция для амортизатора, радара и переключателя кожуха Pro Series
Противоугонный обход
791 БАЙПАС на DELUXE 200 и 500 БЛОКОВ
Подключение байпаса 718 к релейному блоку
Подключение 718 к удаленному пуску без реле
721 Схема обводного жгута
Подключение 781 к релейному блоку для Passlock I
Подключение 781 к релейному блоку для Passlock II
Подключение 781 к релейному блоку для транспондера GM PK3
Подключение 781 к релейному блоку для транспондера
Подключение 781 к релейному блоку для пароля VATS
Подключение 781 к дистанционному запуску с помощью бортовых реле GM транспондера PK3
Подключение 781 к дистанционному запуску с помощью бортовых реле для транспондера
Установка DIP-переключателей на 721 и 781 Passlock II
Подключение 781 для VATS Passkey
Подключение 781 для Passlock I
Подключение 781 для Passlock II
Подключение 781 для транспондера
СХЕМА БЫСТРОЙ УСТАНОВКИ
Т-образный ЖГУТ к RS-700 и РЕЛЕ
Т-образный ЖГУТ к БЛОКАМ DELUXE 200, 500 и ALERT с разъемом h2
IF 114 БАЙПАСНАЯ БЛОКИРОВКА I, СХЕМА
IF 114 БАЙПАСНАЯ БЛОКИРОВКА II, СХЕМА
IF 114 СХЕМА БАЙПАСА САТУРНА БАЙПАС
БАЙПАСНЫЙ ТРАНСПОНДЕР IF 114
IF 114 БАЙПАСНАЯ СХЕМА НДС
RA-10 Remote Anything
RS-82
РС-82-85
RS-82i -85i-RS-79
RS-82P-RS85P
РС-102-112-122
RS-202E
RS-602E
РС-90
РС-92-92Е
RS-1100-114 СИНИЙ
RS-1100P ЗЕЛЕНЫЙ
RS-1200E СИНИЙ
RS-1200E ЗЕЛЕНЫЙ
RS-1300E СИНИЙ
RS-1300E ЗЕЛЕНЫЙ
RS-700
RSA-102-102E
RSA-202E
1402 СЕРЫЙ
5002 PRO
6002 PRO
7002 PRO E
791P БАЙПАСНЫЙ БЛОК 1
791P БАЙПАСНЫЙ БЛОК 2
БАЙПАСНЫЙ ТРАНСПОНДЕР 791P
791P БАЙПАСНЫЙ НДС
ДЕЛЮКС 12-22
ДЕЛЮКС 12i - 22i
DELUXE 200 h5 БЫСТРЫЙ ПОДКЛЮЧЕНИЕ ЖГУТОВ
ДЕЛЮКС 200
БЫСТРЫЕ ПОДКЛЮЧЕНИЯ ЖГУТОВ DELUXE 500 H5 и H7
ДЕЛЮКС 500
ДЕЛЮКС 62
ДЕЛЮКС 62i
КЭ-100-150-1702

Автоматическая компоновка схемы

Visual Paradigm предоставляет средство компоновки для размещения элементов диаграммы в диаграммах.Элементы диаграммы не пересекаются, и связи взаимосвязей не пересекаются. Предоставляются различные стили макета и настраиваемые параметры, что позволяет применять к схемам чрезвычайно гибкие и сложные макеты.

Схема автоматического размещения

Существует несколько различных типов макетов: Auto Layout , Orthogonal Layout , Hierarchic Layout , Directed Tree Layout , Balloon Tree Layout , Compact Tree Layout , Горизонтально-вертикальный макет дерева , BBC Compact Circular Layout , BBC Isolated Circular Layout , Single Cycle Circular Layout , Organic Layout и Smart Organic Layout .

Автоматическая раскладка

Выбор автоматической компоновки означает, что наиболее подходящая компоновка размещается для форм автоматически. Это лучший выбор для пользователей, когда они не хотят выбирать конкретный макет. Чтобы применить Auto Layout к диаграмме, щелкните правой кнопкой мыши по диаграмме и выберите Layout> Auto Layout во всплывающем меню.


Выбрать автоматический макет

Диаграмма классов (иерархическая базовая / заводская диаграмма классов)


База иерархии (Заводская диаграмма классов)

Диаграмма классов (диаграмма классов навигационной базы / посредника)


Навигационная база (схема классов Mediator)

Диаграмма деятельности


Автоматическая компоновка диаграммы деятельности

Схема состояний


Автоматическая разметка диаграммы состояний

Схема связи


Автоматическая разметка коммуникационной схемы

Прочие схемы


Автоматическая компоновка других схем

Ортогональная раскладка

Формы располагаются на основе подхода топологии, формы и метрики в ортогональной компоновке.Это лучший способ упорядочивания фигур и соединителей на диаграммах классов. Поскольку это макет по умолчанию в Visual Paradigm, каждый раз, когда вы перетаскиваете модели из дерева модели на диаграмму, ортогональный макет будет применяться для размещения вновь созданных фигур в диаграмме классов.


Ортогональная раскладка

Размер сетки макета: размер виртуальной сетки для макета. Каждая фигура будет размещена в соответствии с положением ее центральной точки на виртуальной точке сетки.


Настройка ортогонального макета

Иерархическая схема

Иерархическая компоновка размещает фигуры в потоке. Это лучший способ для пользователей упорядочивать фигуры, имеющие иерархические отношения, такие как отношения обобщения и отношения реализации.


Иерархическая структура

Мин.Layer Distance: минимальное расстояние по горизонтали между фигурами.
Мин. Расстояние между фигурами: минимальное расстояние по вертикали между фигурами.
Мин. Расстояние соединителя: минимальное вертикальное расстояние сегментов соединителя.
Ориентация: направление компоновки узлов и соединителей: сверху вниз, слева направо, снизу вверх и справа налево.
Размещение формы: влияет на горизонтальное расстояние между формами и количество изгибов соединителей - маятника, линейных сегментов, полилинии, дерева и симплекса.


Настройка иерархического макета

Схема направленного дерева

Directed Tree Layout - один из древовидных макетов в Visual Paradigm, который упорядочивает фигуры в древовидной структуре. Это лучший способ для пользователей упорядочивать фигуры, за исключением тех, которые имеют иерархические отношения, такие как отношения обобщения и отношения реализации.


Схема направленного дерева

Мин.Layer Distance: минимальное расстояние по горизонтали между фигурами.
Мин. Расстояние между фигурами: минимальное расстояние по вертикали между фигурами.
Ориентация: направление компоновки узлов и соединителей - сверху вниз, слева направо, снизу вверх и справа налево.
Стиль конечной точки соединителя: способ размещения конечных точек соединителя - по центру формы, по центру по границе, по распределению по краю.
Ортогональный соединитель: , будут ли соединители располагаться ортогонально.


Настройка направленного дерева

Схема дерева воздушных шаров

Макет дерева баллонов, который является одним из макетов дерева в Visual Paradigm, упорядочивает фигуры в древовидной структуре радиально. Это лучший способ расставить большие деревья для пользователей.


Схема дерева из воздушных шаров

Мин.Длина соединителя: минимальное расстояние между соединителями и формами.
Предпочтительный дочерний клин: угол, под которым дочерний узел будет размещен вокруг своего родительского узла.
Предпочтительный корневой клин: угол, под которым узел будет размещен вокруг корневого узла.
Политика корневого узла: определяет, какой узел выбран в качестве корневого узла дерева для компоновки - направленный корень, центральный корень и взвешенный центральный корень.


Настройка макета воздушного шара

Компактная структура дерева

Компактный макет дерева - это один из древовидных макетов в Visual Paradigm, который упорядочивает фигуры в древовидной структуре.Соотношение сторон (отношение ширины дерева к высоте) результирующего дерева может быть установлено.


Компактная структура дерева

Интервал по горизонтали: интервал по горизонтали между фигурами.
Интервал по вертикали: интервал по вертикали между фигурами.
Мин. Длина соединителя: вертикальное расстояние сегментов соединителя.
Соотношение сторон: отношение ширины дерева к высоте дерева.


Настройка компактного дерева

Горизонтально-вертикальная структура дерева

Горизонтально-вертикальный макет дерева - это один из древовидных макетов в Visual Paradigm, который упорядочивает фигуры в древовидной структуре по горизонтали и вертикали.


Горизонтально-вертикальная структура дерева

Интервал по горизонтали: интервал по горизонтали между фигурами.
Интервал по вертикали: интервал по вертикали между фигурами.


Горизонтально-вертикальное расположение дерева

Компактная круглая компоновка BBC

BBC Compact Circular Layout - один из круговых макетов в Visual Paradigm, который упорядочивает фигуры в радиальной древовидной структуре. Обнаруженная группа выкладывается на отдельные кружки. Это лучший способ для пользователя расположить фигуры, принадлежащие более чем к одной группе, с кольцевой структурой.


BBC Компактная круглая компоновка

Максимальный угол отклонения: максимальный угол отклонения.
Предпочтительный дочерний клин: угол, под которым дочерний узел будет размещен вокруг своего родительского узла.
Minimal Edge Length: минимальное расстояние между формами.
Коэффициент компактности: параметр, влияющий на длину соединителя.Чем меньше коэффициент компактности, тем меньше длина разъемов и компактнее будет компоновка.
Разрешить перекрытия: , может ли форма перекрываться.


BBC Compact Circular Layout setting

Изолированная круглая компоновка BBC

Изолированная круговая компоновка BBC - одна из круговых компоновок в Visual Paradigm, которая упорядочивает формы во множество изолированных кольцевых структур.Это лучший способ для пользователей расположить фигуры, принадлежащие к одной группе, с кольцевой структурой.


Изолированная круглая компоновка BBC

Максимальный угол отклонения: максимальный угол отклонения.
Предпочтительный дочерний клин: угол, под которым дочерний узел будет размещен вокруг своего родительского узла.
Minimal Edge Length: минимальное расстояние между формами.
Коэффициент компактности: параметр, влияющий на длину соединителя. Чем меньше коэффициент компактности, тем меньше длина разъемов и компактнее будет компоновка.
Разрешить перекрытия: , может ли форма перекрываться.


Настройка изолированного кругового макета BBC

Круговая схема с одним циклом

Макет

Single Cycle Layout - один из круговых макетов в Visual Paradigm, который размещает фигуры в круговой структуре в едином круге.


Одноцикловая круговая схема

Выбрать радиус автоматически: определяет радиус круговой конструкции автоматически или вручную.
Minimal Node Distance: минимальное расстояние между узлами.
Фиксированный радиус: радиус круговой конструкции.


Настройка круговой схемы однократного цикла

Органическая планировка

Органический макет - это один из органических макетов в Visual Paradigm, который упорядочивает формы в виде звезды или кольца.Это лучший способ для пользователей расположить фигуры, которые имеют тесную взаимосвязь.


Органический макет

Активировать детерминированный режим: указывает, находится ли компоновщик в детерминированном режиме.
Activate Tree Beautifier: , следует ли активировать украшение поддерева.
Притяжение: степень притяжения между формами.
Конечная температура: фактор, влияющий на расстояние между формами.
Фактор силы тяжести: фактор, влияющий на расстояние между фигурами и центром.
Первоначальное размещение: начальная стоимость размещения.
Начальная температура: начальное значение температуры.
Фактор итерации: степень итерации.
Максимальная длительность: максимальная продолжительность.
Размер подчиненного узла: размер подчиняться форм.
Предпочтительная длина ребра: предпочтительная длина между узлами.
Отталкивание: фактор, влияющий на расстояние между фигурами, принадлежащими одной и той же кольцевой или звездной структуре.


Настройка органического макета

Интеллектуальная органическая планировка

Smart Organic Layout - это один из органических макетов в Visual Paradigm, который является вариантом Organic Layout.Устанавливает соотношение качества: время изготовления макета и контролирует компактность макета.


Smart Organic Layout

Компактность: фактор, определяющий меньшую / более компактную компоновку.
Детерминированный: находится ли компоновщик в детерминированном режиме.
Minimal Node Distance: минимальное расстояние между узлами.
Допускается перекрытие узлов: указывает, может ли узел перекрываться.
Node Size Aware: может ли знать размер узла.
Предпочтительное минимальное расстояние между узлами: предпочтительное минимальное расстояние между узлами.
Коэффициент времени качества: отношение качества верстки ко времени изготовления верстки.

PM-41 (2) Схема установки модчипа ONEchip

К концу производства SCPH-10x PSone Sony немного изменила плату и выпустила плату PM-41 (2).На этой странице представлена ​​схема установки микросхемы ONEchip в PM-41 (2).

Если на вашей плате напечатан PM-41, вам следует вместо этого следовать руководству PM-41.

Для получения дополнительной информации о микросхемах ONEchip щелкните здесь, для получения дополнительной информации о модчипах PS1 щелкните здесь.

Вот пара фото платы ПМ-41 (2). Если вы нажмете на них, они откроются в формате с более высоким разрешением, чтобы вы могли увеличить детали. Это первое изображение показывает переднюю часть доски (отмечена буквой A).

На втором изображении показана обратная сторона платы (отмечена буквой B).

Ниже снова показано изображение передней части платы, но на этот раз на нем есть метки на всех основных компонентах платы. Это может быть полезно при отладке проблемы в системе. Например, если у вас плохой видеовыход, вы можете попробовать заменить конденсаторы рядом с видеоусилителем.

Еще одна распространенная проблема, с которой сталкиваются люди, - это перегоревшие предохранители.На схеме ниже показано расположение всех предохранителей на плате PM-41 (2). Они выделены желтым цветом, рядом находится номинал предохранителя.

Схема установки вверху. Просто сопоставьте каждую цветную метку булавки на схеме с любой точкой на доске соответствующего цвета. Щелкните изображение, чтобы просмотреть версию с более высоким разрешением. Я рекомендую разместить модчип поверх чипа процессора механики компакт-дисков.

Я создал дополнительные диаграммы в первую очередь для дальтоников.Они показывают по одной точке одним цветом (есть набор красным, зеленым и синим). Поскольку они показывают всю доску, они могут показать больше альтернативных точек для каждой булавки. Щелкните ссылки ниже, чтобы просмотреть наборы изображений.

Я создаю эти новые схемы для каждой ревизии платы PS1, работая от самой новой до самой старой. Это займет некоторое время, но, надеюсь, будет более полезным, чем старые диаграммы, которые у меня были здесь раньше.

PM-41 (2) Схема установки модчипа ONEchip (одна схема на контакт, окрашена в красный цвет)

Нажмите на изображения, чтобы увидеть их в более высоком разрешении.

VCC: контакт 1

Скрытность: контакт 2

BIOS D2: контакт 3

BIOS A18: контакт 4

GATE_WFCK: контакт 5

ДАННЫЕ: контакт 6

Дверь CD: контакт 7

GND: контакт 8

Посмотреть отдельные точки красным

PM-41 (2) Схема установки модчипа ONEchip (одна схема на контакт, окрашена в зеленый цвет)

Нажмите на изображения, чтобы увидеть их в более высоком разрешении.

VCC: контакт 1

Скрытность: контакт 2

BIOS D2: контакт 3

BIOS A18: контакт 4

GATE_WFCK: контакт 5

ДАННЫЕ: контакт 6

Дверь CD: контакт 7

GND: контакт 8

Посмотреть отдельные точки, выделенные зеленым

PM-41 (2) Схема установки модчипа ONEchip (одна схема на контакт, синего цвета)

Нажмите на изображения, чтобы увидеть их в более высоком разрешении.

VCC: контакт 1

Скрытность: контакт 2

BIOS D2: контакт 3

BIOS A18: контакт 4

GATE_WFCK: контакт 5

ДАННЫЕ: контакт 6

Дверь CD: контакт 7

GND: контакт 8

Просмотр отдельных точек синим цветом

Вот несколько советов, которые у меня есть для вас, когда вы впаиваете микросхему в PM-41 (2).

  • Обрежьте провода так, чтобы они были как можно короче и прямыми.
  • Контакты 2 и 6 могут быть сложными. Не нажимайте на компоненты паяльником, иначе они могут быть сбиты с платы. Вы можете использовать пинцет, чтобы аккуратно припаять их по одной стороне за раз, ориентация не имеет значения.
  • Убедитесь, что паяемые провода не соприкасаются с другими компонентами или ножками микросхемы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
