Саморезы кровельные по металлу размеры таблица

Саморезы кровельные — размеры в таблице, цена и технические характеристики

Современные кровельные материалы все динамичнее вытесняют привычное шиферное покрытие и требуют использования специальных крепежных элементов при их монтаже. Кровельные саморезы представляют собой само ввертывающиеся шурупы.

Основным их предназначением является качественное крепление кровельного материала из листового металлопроката, к несущим конструкциям деревянных либо металлических обрешеток кровель.

• Технические характеристики ↓
• Разновидности кровельных саморезов ↓
• Крепление саморезов ↓
• Стоимость кровельных саморезов ↓
• Выбираем кровельные саморезы ↓
• Блиц-совет ↓

Технические характеристики

Рассматривая кровельные саморезы (они же метизы или крепежные элементы), как говорится в разрезе, можно сказать, что состоят они из трех частей с разным функциональным предназначением. Это:

• Сверло, или бур на острие самореза, облегчающие самозасверливание.
• Тело с резьбой, обеспечивающей вкручивание и заглубление крепежа в обрешетку из дерева или металла.
• Шляпка, или головка, служащая для ввертывания самореза и дальнейшей фиксации кровельного материала.

В силу специфичности применения кровельные саморезы изготавливаются из прочных марок углеводородистой стали. Последующее покрытие цинком, обеспечивает их защиту от коррозийного разрушения. Помимо оцинкованных, в продаже можно встретить экземпляры, выполненные из «нержавейки», но стоимость их при этом значительно выше.

Что касается формы шляпок, то помимо стандартной круглой формы, под крестовую отвертку, выпускаются саморезы с фигурной шестигранной шляпкой. Работать с таким крепежом удобнее и поэтому он наиболее популярен при монтажах кровель.

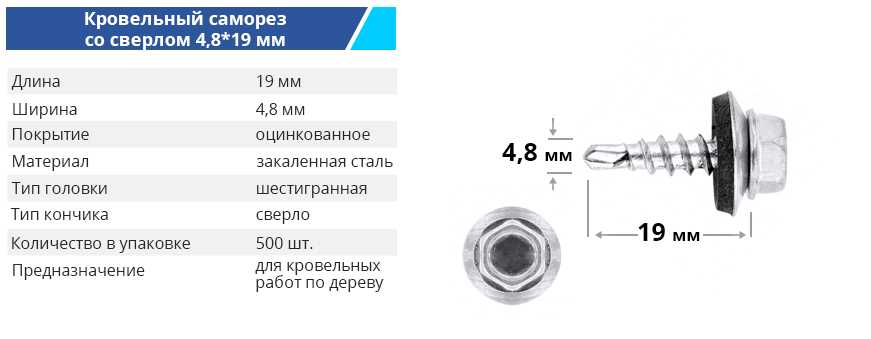

Говоря о размерах, подразумевается соотношение диаметра к длине изделия. Относительно кровельных саморезов, существующий диапазон размеров достаточно широкий и обеспечивает надежный крепеж кровельных материалов с различной конфигурацией профиля. Само собой размер влияет и на вес изделия.

Но самой отличительной особенностью данного типа крепежа является комплектация его специальной шайбой. Шайба представляет собой комбинированную, под действием высоких температур, конструкцию из металла и резины. Имея круглую форму, она предназначена для более плотного прижатия материала к обрешетке с одновременной герметизацией отверстия под головкой самореза.

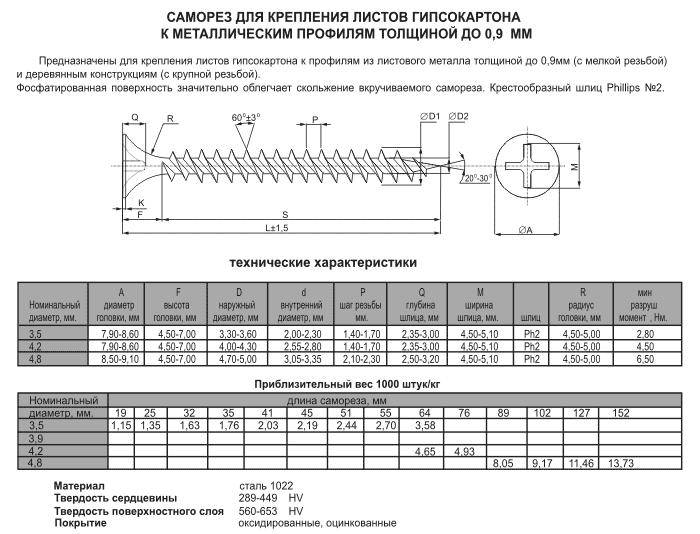

В таблице ниже приведены некоторые сравнительные характеристики самых ходовых образцов крепежа:

Ну и последнее, может напрямую и не относящееся к техническим характеристикам. Для обеспечения эстетичного сочетания с кровельным материалом, производители окрашивают верхнюю часть и шайбы крепежа в различные тона.

Окраска, производимая порошковыми лакокрасочными смесями с дальнейшим обжигом в муфельных печах, должна сохранять этот самый эстетичный вид максимально длительное время. И если уже на этапе монтажа происходит отставание краски, это признак некачественного крепежного материала.

Разновидности кровельных саморезов

Возможность вкручивания в разного рода материалы без предварительного засверливания значительно облегчает и ускоряет рабочие процессы с использованием кровельного крепежа.

Но необходимо понимать, что, несмотря на кажущееся внешнее сходство, саморезы конструктивно различаются по двум основным признакам:

1. предназначенные для вкручивания в металлические конструкции,
2. для крепления кровель к деревянным основаниям.

Это так называемые саморезы по дереву и по металлу. При визуальном осмотре, не сложно определить их принадлежность к тому или иному типу:

• Во-первых крепеж, предназначенный для работы с металлом, отличает более длинное сверло, с диаметром приблизительно равным телу шурупа.
• Во-вторых, у саморезов по металлу более мелкий шаг резьбы, чем у образцов для работы по дереву. Необходимо учитывать, что и конструктивное исполнение самих сверл, ограничивает функциональные возможности крепежа при засверливании.

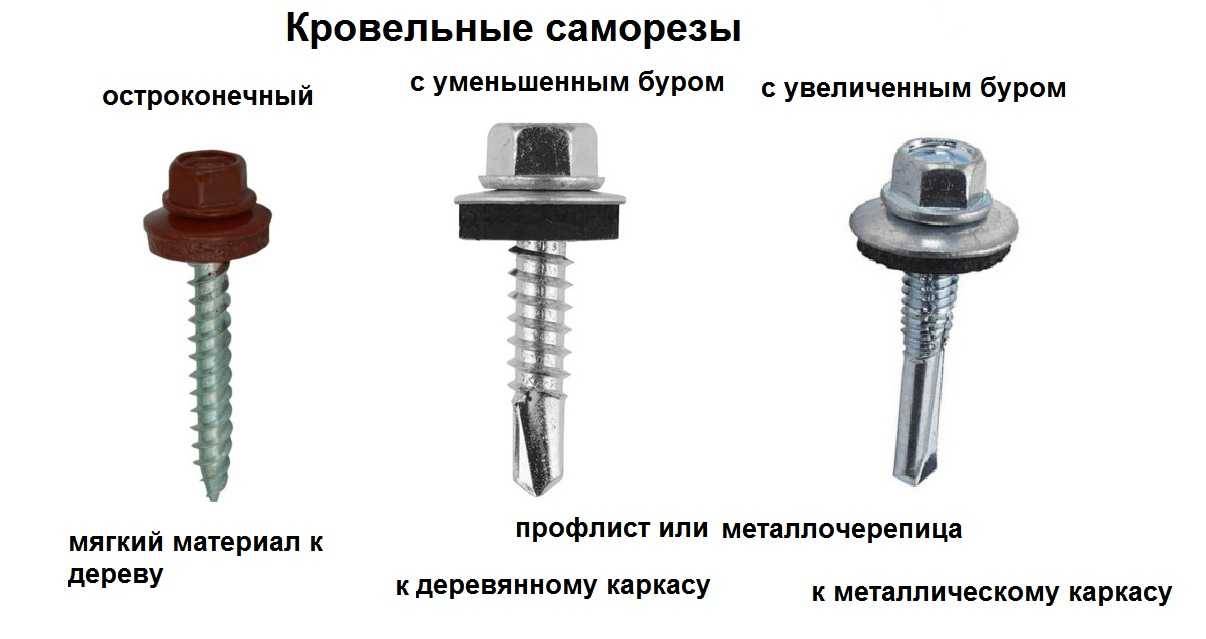

По виду сверл (буров), крепеж в свою очередь разделяется на три типа: тип 1; тип 3; тип 3.1.

Для правильного подбора крепежа необходимо учитывать толщину металла обрешетки. Неверно подобранные саморезы, создадут не только трудности при монтаже кровли, но и не обеспечат качественного крепления материала к несущим конструкциям.

Больший диаметр тела шурупов, так же можно отнести к отличительным особенностям крепежа предназначенного для работы с металлом. Обусловлено это более высокими нагрузками, приходящимися на метизы в момент вкручивания в металл.

Очень важно при выборе не пренебрегать принадлежностью саморезов к тому или иному типу. Распространенная ошибка полагать, что шуруп, предназначенный для крепления к металлу, тем более подойдет для использования на деревянном основании.

Дело в том, что большое сверло при закручивании разобьет в относительно мягком дереве слишком большое отверстие, отчего метиз своей резьбовой частью недостаточно плотно сядет в тело деревянной конструкции. А уменьшенное сверло и увеличенный шаг резьбы самореза по дереву, как минимум, создаст трудности при вкручивании его в металл и не позволит добиться надежного крепления материала.

Крепление саморезов

Перед тем, как рассмотреть некоторые нюансы крепления кровельного материала саморезами, следует вернуться к более детальному рассмотрению уплотнительной шайбы. Комбинированная шайба в немалой степени влияет на качество крепежа кровли, что в свою очередь значительно увеличивает безаварийный срок эксплуатации всей конструкции.

При выборе саморезов необходимо обращать особое внимание на качество прокладочного материала, который представляет собой вулканизированный каучук. Слишком пористая или наоборот жесткая структура указывает на некачественное исполнение крепежного элемента и не обеспечит в достаточной степени амортизацию кровельного материала при ветровых нагрузках. Так же выход из строя каучуковой прокладки необратимо приведет к протеканию кровли в местах её крепления саморезами.

Немаловажное значение имеет размер метизов. Выбирая саморезы по длине, следует учитывать, что после полного закручивания они должны входить в тело деревянной обрешетки минимум на 45 мм. А длина самореза, выходящего за пределы металлического профиля, должна составлять минимум 5 мм., без учета сверлящей части.

Для монтажа кровли рекомендуется использовать шуруповерт с функцией регулирования скорости вращения. Для сверления отверстий рекомендуется использовать более высокую скорость, а для нарезания резьбы в металлическом профиле, более низкую скорость вращения ротора аппарата.

Особое внимание необходимо обращать на силу вкручивания метизов. Недостаточно плотно закрученный саморез не обеспечит должного прижатия материала к обрешетке, что может привести к его порывам. Наоборот же, слишком перетянутый метиз попросту раздавит прокладочный материал на шайбе, разрушив её структуру, с логично вытекающими при этом последствиями.

Так же при вкручивании крепежа следует соблюдать строгую перпендикулярность по отношению к сечению обрешетки. То есть угол между саморезом и плоскостью крыши должен составлять 90 градусов. Малейшие перекосы также приведут к досадным последствиям в виде протекания кровли и обрыва материала при ветровых нагрузках.

Стоимость кровельных саморезов

Рассматривая технические характеристики и область применения, было бы несправедливым не остановиться на вопросе стоимости данного крепежного материала.

Основные составляющие, формирующие стоимость тех или иных товарно — материальных ценностей предлагаемых потребителю на рынке товаров стандартно:

• Качество продукции;
• Имя (бренд) производителя;
• Функциональные возможности товара;
• Ну и, конечно же, покупательский спрос.

Наивно полагать, что кровельные саморезы чем-либо отличаются от этих требований. К выше перечисленному можно добавить лишь расход материала, требуемого для производства. То есть, чем большего размера саморез, тем соответственно выше его стоимость.

В таблице ниже приведены сравнительные цены на известную марку продукции «Gunnebo» с шайбой и EPDM прокладкой, в московском регионе:

Выбираем кровельные саморезы

Ну и подводя итоги выше изложенной информации, логично остановиться на вопросе правильного выбора крепежного материала.

Первое, что необходимо учитывать при выборе, это естественно материал обрешетки, к которому будет производиться крепление кровли. Тип приобретаемых саморезов должен соответствовать регламенту работ.

Второе требование, размер метизов. Выше в тексте есть пункт с указанием минимальных размеров. Допускается применять более длинные экземпляры, но при этом вам придется переплатить некую сумму, так как цена напрямую зависит от размера материала.

Если вы уж решили покупать более дорогие, так называемые фирменные изделия известных производителей, следует обращать внимание на шестигранную головку. Известные производители всегда клеймят свои изделия гравировкой на верхнем торце шляпки. И если продавец утверждает, что это исключительно фирменный товар, но просто забыли поставить клеймо, не поддавайтесь ни в коем случае на его уговоры.

Следующий момент — это антикоррозийное цинковое покрытие. Кровельные саморезы продаются в заводских упаковках. Попросите продавца показать её чтобы изучить информацию о технических характеристиках изделия. Среди разного рода информационного текста, предоставленного производителем, постарайтесь отыскать о толщине цинкового покрытия шурупов. Следует отказаться от покупки, если толщина цинкового покрытия составляет менее 12 микрон.

Блиц-совет

В заключение можно дать совет по проверке качества саморезов, в так называемых, походных условиях. Если продавец уверенно убеждает вас в высоком качестве товара, попросите его пожертвовать одной шайбой с каучуковой прокладкой.

Необходимо поставить шайбу торцом между губок пассатижей и сжать её. Если при этом от шайбы не отлупилась краска или цинковое покрытие и не отслоилась прокладка, можете смело приобретать крепеж, он качественный.

Таблица размеров винтов Tek

Термин «винт TEK» стал торговой маркой. Винты TEK являются самонарезающими и самосверлящими, что означает, что они имеют наконечник сверла с очень маленькой резьбой, поэтому предварительное сверление не требуется. Воздуховоды HVAC, солнечные панели, электричество и металлические кровельные винты популярны для соединений металл-металл.

Ценность винтов была пересмотрена благодаря винтам TEK. Они кажутся обычными; тем не менее, они очень полезны на рабочем месте. Длина стержня и диаметр шурупов TEK доступны в различных размерах. Числовой размер диаметра варьируется от № 6 до № 14, где № 6 — самый тонкий, а № 14 — самый толстый.

Самыми популярными винтами TEK являются винты TEK №8 и №10. Однако у этих саморезов есть еще кое-что. В нашем руководстве вы можете узнать больше о мощности шнеков TEK и другую дополнительную информацию.

В заключение вы можете ознакомиться с нашей таблицей размеров саморезов, чтобы убедиться, что у вас есть крепежные детали правильного размера для любых кровельных работ, которые вы можете делать, или иногда для дерева, когда вам нужно максимальное крепление дерева к металлу. (Прочитайте таблицу размеров шурупов для гипсокартона)

Что означают номера винтов TEK?

Шурупы TEK являются основным оборудованием на любой рабочей площадке. Они подходят для широкого спектра применений и могут помочь вам сэкономить время при сверлении шурупов.

Винты TEK не все созданы одинаковыми. Вместо этого их отличает номер, например № 4 и № 5.

Саморезы, обычно известные как винты TEK, представляют собой самонарезающие винты, такие же, как винты для листового металла. Он отличается тем, что имеет наконечник в форме сверла, который может прорезать материал без направляющего отверстия.

Шурупы TEK изготовлены из твердых металлов, таких как нержавеющая сталь, и могут просверливать мягкую сталь или металлы, у которых острие сверла более твердое, чем в просверливаемом металле.

Наконечники сверл на саморезах пронумерованы от № 1 до № 5, обозначая длину канавки. Канавка — это компонент винта TEK, который регулирует толщину металла, которую может просверлить винт.

Чем выше номер, тем толще металл, через который он может пройти без направляющего отверстия. Шнеки TEK 4 и TEK 5 имеют следующую мощность:

• TEK 4: наконечник №4 может просверливать сталь толщиной 0,25 дюйма (6,35 мм).
• TEK 5: Наконечник №5 может сверлить сталь толщиной до 0,5 дюйма (12,7 мм).

Шурупы TEK 5 и TEK 4 идеально подходят для различных соединений металла с металлом и дерева с металлом, чтобы выполнять проекты за одну операцию, в том числе:

• Электротехническая промышленность
• Кровля
• Машины
• Плотницкие работы
• Шпильки стальные
• Снаружи и внутри

Винты TEK обеспечат надежный захват для этих применений. Системы кондиционирования воздуха и навесы, например, являются подходящими кандидатами для этих резьбонарезных винтов, поскольку их можно часто разбирать для ремонта или восстановления. (Прочитайте таблицу размеров шурупов)

Какой размер шурупа TEK 5?

Характеристики саморезов TEK 5 для соединения сталь по стали

TEK с острием сверла

• Режущие кромки, неходячие
• Более быстрое сцепление с материалом, меньше усилий при сверлении и более безопасная установка

Сверление и нарезание резьбы интегрированы

• Переход от сверления к нарезанию резьбы выполняется быстро.
• Уменьшите установочный крутящий момент.

Доступны различные типы головок.

• HWH, овальный, поддон, PPH, PSD, HWH, овальный, поддон, PPH, PSD

Предлагается широкий выбор вариантов отделки.

• Climaseal, Climacoat, Electro-Zinc и Grey Spex (все торговые марки)

Стандартные самонарезающие шурупы TEK никогда не предназначались для перемещения с металла на дерево. В результате отверстие, созданное сверлом, будет иметь диаметр, близкий к диаметру наружной резьбы резьбовой части крепежного элемента, что предотвратит врезание резьбы в древесину и зафиксирует крепежный элемент.

Некоторые саморезы, предназначенные для кровельных работ, являются исключением из этого правила.

Сверло, используемое для этих винтов, представляет собой сверло №1, и диаметр отверстия, создаваемого сверлом, значительно меньше диаметра внешней резьбы винта.

Резьба может вгрызаться в материал, а шурупы могут ввинчиваться в металл или дерево для надежной фиксации. Для крепления металла к металлу, а иногда и дерева к металлу, подрядчики используют винты ТЕК.

В зависимости от толщины материала, который вы просверливаете, вы можете выбирать из различных сверл, самой длинной из которых является TEK 5, иногда называемая лучевой дробилкой, так как она предназначена исключительно для использования в древесине.

Эти винты позволяют пользователю соединить два куска материала без предварительного сверления и получить надежную фиксацию.

Шурупы TEK представляют собой саморезы с различными размерами хвостовика, длины и формы головки.

В зависимости от типа работы, которую вы выполняете, вам понадобится другой тип для завершения вашего проекта.

Головки с шестигранной шайбой и модифицированная анкерная головка являются двумя наиболее распространенными типами головок винтов TEK на рынке. Когда требуется ровная поверхность, используются винты с плоской головкой. Большинство подрядчиков, которые работают с тяжелыми металлическими установками, предпочитают шестигранный привод.

Размер винта	Резьба на дюйм	Рекомендуемый диаметр отверстия	Размер сверла
#2	32	0,0760”	#48
#3	28	0,0810”	#46
#4	24	0,0860 дюйма	#44
#5	20	0,1065 дюйма	#36
#6	20	0,1160 дюйма	#32
#7	19	0,1285 дюйма	#30
#8	19	0,1360 дюйма	#29
#10	16	0,1590 дюйма	#21
#12	24	0,1875”	3/16”
1/4 дюйма	14	0,2188 дюйма	7/32 дюйма
5/16”	12	0,2720”	I
3/8”	12	0,3281”	21/64”

Первоначально используемые в вентиляционных каналах из листового металла, саморезы, особенно типа A, известны как «винты для листового металла».

Но появилось больше типов.

Типы самонарезающих винтов

Разнесенная резьба обозначается винтом с буквой «B» в его обозначении (тип AB или B). Если буква «В» отсутствует, винт имеет машинную резьбу (тип F). Два исключения: тип A имеет разнесенные потоки и устарел. Металлические приводные винты типа U имеют разнесенную спиральную резьбу.

Помимо саморезов, включая винты с острым концом, размер отверстия имеет решающее значение для всех других саморезов.

Если винт ослаблен, отверстие может сорваться или винт может вырваться при натяжении. Небольшое отверстие требует большего усилия завинчивания, что может привести к поломке винта или растрескиванию или расщеплению материала. Поэтому всегда сверлите или пробейте отверстие точного размера.

Для использования в тонких ковких материалах резьбонарезные винты требуют отверстия соответствующего размера. Установка застежки просто увеличивает отверстие, выталкивая материал наружу.

Итак, заусенцы — обычное дело. Типы A и AB, оба со стандартным острием, и тип B, с тупым острием, являются обычными винтами для листового металла. Размеры варьируются от #2 до 3/8.

Если металл толще и жестче, используются самонарезающие винты. Канавки на этих шурупах работают как метчик для создания сопряженных резьб в материале при их установке. Необходимо отверстие подходящего размера. Чипы, как краны, создаются.

Для глухих отверстий убедитесь, что их глубина достаточна. Если винт вставляется через отверстие, стружка выходит из отверстия. Не допускайте, чтобы металлическая стружка вызывала короткие замыкания, загрязняла смазочные материалы или мешала механической работе. (Прочитайте таблицу размеров сверла Nutsert)

Резьбонарезной винт типа F довольно популярен. Резьба крепежных винтов ближе, чем винты для листового металла. Крепежный винт того же размера может заменить винт для нарезки резьбы, который нарезал отверстие (диаметр и количество витков резьбы на дюйм). Обычно от 4-40 до 1/2-16.

Самонарезающие винты, широко известные как TEKs®, имеют сверлообразный наконечник и разнесенную резьбу, как винты для листового металла. Эти винты сверлят, нарезают резьбу и крепят за один шаг, экономя время. Используйте саморезы с осторожностью (отверстия, которые не проходят сквозь материал).

Кроме того, острие сверла должно полностью просверлить материал, прежде чем в него сможет ввинтиться первая резьба. Таким образом, нити полностью сцепляются с материалом. Стружка от сверла воздействует на электрические устройства.

Существуют четырехточечные стили: №2, №3, №4 и №5. Точка № 2 используется для легких материалов, № 3 для материалов средней толщины и № 4 или № 5 для материалов большой толщины.

Металлические приводные винты типа U имеют спиральную резьбу и тупой конец. Шурупы запрессовываются в материал. Приводные винты являются постоянными, тогда как саморезы являются съемными.

Пластик, ДСП, мазонит и дерево — все это материалы с низкой плотностью, которые выигрывают от резьбы High-Low. Верхняя резьба довольно острая, тогда как обычная резьба более типична и вдвое меньше верхней резьбы.

Установка этих винтов более управляема, срыв резьбы сводится к минимуму, а прочность на выдергивание увеличивается.

Какова длина винта TEK #10?

Для саморезов доступны следующие материалы:

Наиболее распространена оцинкованная сталь, обладающая превосходной коррозионной стойкостью при завинчивании металла.

Weather-Guard Coated улучшает защиту черных металлов от ржавчины и коррозии по сравнению со многими стандартными покрытиями.

Нержавеющая сталь доступна в классах 18-8 и 410. Коррозионная стойкость 18-8 отличная.

Уникальный гибрид, сочетающий в себе прочный стальной драйвер, сплавленный в средней части корпуса, и головку 18-8, обеспечивающую исключительную стойкость к сверлению и коррозии.

Головка и винты TEK других типов

• Головка с шестигранной шайбой – Встроенная шайба обеспечивает превосходную опорную поверхность. Они бывают с прорезями или без прорезей, причем последние являются наиболее распространенными. Длина измеряется от основания шеи до макушки головы.
• Панорамная головка – Низкопрофильная головка с крестообразным или квадратным хвостовиком. Длина измеряется от основания шеи до макушки головы.
• Плоская головка — эта потайная головка погружается в древесину для гладкой отделки. Длина измеряется от макушки головы.
• Овальная головка — утопленное основание с овалом наверху придает полированный вид, похожий на плоскую головку. Высота головы используется для определения длины.
• Развертка с плоской головкой — развертка с плоской головкой и крестообразным шлицем развертывает дерево, а затем разрезает сталь за одно действие с помощью развертки с плоской головкой. Крылья просверливают очищающие отверстия в толстых слоях материалов с низкой плотностью, чтобы предотвратить зацепление резьбы. Крылья отпадают, и нити обычно зацепляются, когда острие проникает в металл под ними. Высота головы используется для определения длины.
• Круглая головка шайбы — имеют круглую головку с крестообразным шлицем, как у HWH. Они также известны как Metal Lath или K-Lath и модифицированы.
• Анкерные винты – Анкерные винты измеряются от нижней стороны головки.
• Вафельная головка. Вафельная головка также известна как многослойная металлическая, поскольку она может соединять фанеру и металл. Большая вафельная головка имеет широкую опорную поверхность и впивается в фанеру. Высота головы используется для определения длины.
• Горловина для гипсокартона — Головки для гипсокартона используются для крепления гипсокартона к металлическим стойкам (0,105 дюйма). Высота головы используется для определения длины.
• Pan Framing — Винт с крестообразным шлицем, используемый для крепления шпильки к гусенице. Длина измеряется от основания шеи до макушки головы.
• Блинчатая головка — головка с низким профилем и большой опорной поверхностью. Длина измеряется от основания шеи до макушки головы.
• Square Trim — эта модель имеет квадратный привод и меньшую головку для ограниченного пространства. Длина измеряется от основания шеи до макушки головы.

Крепеж специального назначения

Вариант использования	Применение	Диаметр	Рекомендуемый Материал Толщина
Лист До Лист	ТЕК стежка	1/4″ 5/16″	До 2 Листы 24 Га.
Фанера или Композит	Фанера металл ТЭК	№ 10	До .175 Макс.
Фанера или Композит	Металлическая фанера ТЭК с крыльями	№ 10	.089 Мин. До .175 Макс.
Гипсокартон К металлу или дереву	Гипсокартон ТЭК	№ 6 № 8	До 26 Ga.
Гипс К Металл Шпилька	Гипс ТЭК	№ 6	.035 До .090
2×4 или Обжиг К стали		№ 12 № 14	.089 Мин. До .210 Макс.

Как использовать машинную резьбу TEK

Вы можете закручивать резьбонарезные винты TEK с помощью дрели или электрической отвертки. Кроме того, вы можете просверлить направляющее отверстие, чтобы винт входил прямо.

При сверлении направляющего отверстия убедитесь, что оно немного меньше размера винта TEK.

Пазы винта не зацепятся и не обеспечат надежное крепление, если размер отверстия такой же или больше.

Одним из преимуществ саморезов TEK является то, что для них не требуется направляющее отверстие, поэтому многие люди предпочитают этого не делать.

Если вы не используете направляющее отверстие, не торопитесь вкручивать винт TEK прямо. Затяните его крепко, но не чрезмерно, как только он будет на месте. Чрезмерная затяжка может привести к отслоению головки, что затруднит удаление винта TEK в будущем.

Вы должны убедиться, что толщина металла объекта, в котором вы сверлите, меньше, чем длина сверла на вашем винте TEK, независимо от того, используете ли вы направляющее отверстие.

Если резьба винта соприкоснется с поверхностью металла до того, как кончик просверлит отверстие, винт сломается, потому что кончик и головка будут двигаться с разной скоростью, вызывая напряжение в середине.

Доступны самонарезающие винты из нержавеющей стали, но наконечники не идеальны для сверления нержавеющей стали. (Узнайте, как использовать посудомоечную машину со сломанным дозатором мыла)

Для этой цели рекомендуются биметаллические винты TEK, которые имеют корпус из нержавеющей стали, но наконечник из углеродистой стали, который позволяет винту ввинчиваться в нержавеющую сталь.

Сколько шурупов на квадратный метр для металлической кровли

Интересная часть работы в кровельной отрасли заключается в том, что ответы на вопросы меняются каждые несколько лет. Я помню, что было время, когда все предлагали размещать винты на коньке, а не в долине. В наши дни люди полностью изменили свое мнение о размещении винтов.

Содержимое

90 449

Важно быть в курсе последних новинок методологии кровельных работ, потому что, хотя клиенты могут учиться у меня, в большинстве случаев я учиться у моих клиентов больше!

В этом духе некоторые из важных вопросов, которые постоянно возникают у меня, связаны с винтами: сколько, как их вставлять, какие типы использовать и так далее. На эти вопросы я постараюсь ответить в этой статье.

Схема винтов для гофрированной металлической кровли

Итак, позвольте мне начать с самого сложного типа металлической кровли: гофрированных крыш, особенно ⅞”. Процесс крепления металлического сайдинга отличается от собственно кровельного покрытия для профнастила на крыше. Кроме того, как я упоминал ранее, есть два способа крепления. Один путь находится на максимумах, а другой — на минимумах листа.

КАК УСТАНОВИТЬ МЕТАЛЛИЧЕСКУЮ КРОВЛЮ – мне…

Включите JavaScript

КАК УСТАНОВИТЬ МЕТАЛЛИЧЕСКУЮ КРОВЛЮ – установка металлической кровли

У меня были клиенты, которые придерживались одного из двух способов. Я весьма неоднозначно отношусь к тому, где размещать винты на металлической кровле. Я думаю, что у обоих способов есть свои плюсы и минусы, поэтому я объясню, в чем они заключаются:

Установка в верхней части

Когда шуруп входит в верхнюю часть листа, за ним никогда не скапливается вода и грязь. Просто сразу скатится. Это означает меньше шансов, что винт будет поврежден водой или мусор ослабит соединение.

С другой стороны, имеется зазор между головкой шурупа и фактическим соединением между металлической панелью и конструкцией крыши. Это означает, что соединение винта немного слабее. Во-вторых, всегда есть вероятность, что вы пережмете винт в металлическую панель, что приведет к ее повреждению.

Установка на низ

Установка шурупа на низ не оставляет зазора между шурупом, металлической панелью и крышей. Это, в свою очередь, будет гораздо более прочным соединением. Маловероятно, что вы повредите металлическую панель крыши, пережав винт.

С другой стороны, нижняя часть гофрированного листа похожа на небольшую долину. И если вы когда-либо были в долине, вы знаете, что это прекрасные места для сбора воды. Шайба винта обычно больше, чем головка винта, а это означает, что она будет удерживать большую площадь поверхности воды за собой, вызывая повреждение винта и его головки винта.

Расположение боковых нахлестов панели

Другим фактором является размещение боковых нахлестов панели. Вам придется оставить два последних максимума на вашей гофрированной панели для перекрытия со следующей панелью, примыкающей к ней. Перед размещением сверху соседнего листа также следует наклеить двухсторонний скотч-мастику.

Сколько шурупов для гофрированной кровли

Если вы используете 37-дюймовый лист гофрированной панели с «низким» методом крепления шурупов, вам нужно будет установить линию из четырех шурупов внахлестку, а затем еще одного шурупа для панели. на первом

низком уровне нахлеста, а затем еще один шуруп панели на «высоком» уровне нахлеста между соседними панелями (см. схему ниже)

после каждого 3-го гофра. В то время как для 39дюймовый лист, они будут размещены в схеме 4-3-3-3-3, как показано ниже:

Винтовая схема для R-панелей и металлических панелей сайдинга

R-панели и металлические панели сравнительно намного проще чем гофрированные листы. Вы всегда должны размещать винты на концах панели. Вам также потребуются дополнительные винты на концах панелей.

Вам нужно будет использовать один винт с накладкой и винты для пяти панелей в каждой винтовой линии панелей. Для внутренних панелей вы можете вставить один шуруп внахлест и три шурупа.

Винтовая схема для панели 7.2

Это, пожалуй, самая простая винтовая линия из всех. Просто завинтите каждую нижнюю часть панели!

Сколько шурупов нужно вкрутить в металлическую кровлю

В большинстве проектов по металлической кровле используется 24-дюймовый O. C. застежка. Имея это в виду, я рассчитал приведенную ниже простую формулу, которую вы можете использовать, чтобы определить, сколько винтов вам нужно приобрести.

Если вы используете винтовые линии, отличные от 24-дюймовых, вам, возможно, придется приспособиться к расчетам, которые я привел ниже.

Сколько шурупов на квадратный фут металлической кровли

Чтобы определить, сколько шурупов вам нужно приобрести на каждый квадратный метр вашей металлической кровли, вы можете применить очень простую формулу. На каждые сто квадратных метров нужно получить восемьдесят шурупов.

Например, если площадь вашей крыши 4500 кв. футов, вам нужно купить 45 * 80 = 3600 шурупов.

(4500 кв. футов равны 45 кровельным квадратам).

Сколько кровельных шурупов на м2

Если спецификация вашей крыши указана в кв. Вместо квадратных футов запомните эту очень простую формулу. Вам понадобится пять шурупов на каждый квадратный метр металлической кровли.

Например, если ваша крыша имеет площадь 600 кв. м, вам понадобится 3000 шурупов.

Боковые винты внахлестку для обшивки и панели

Вам также потребуется приобрести накладной винт для каждой планки и накладки.

Простой способ запомнить, сколько шурупов со стороны панели вам понадобится, это разделить квадратный фут на три (ширина панели) и затем на 1,5 (расстояние между шурупами)

В приведенном выше примере , вы можете разделить 4500 кв. футов на три, чтобы получить 1500, а затем еще раз на 1,5, чтобы получить тысячу винтов для боковых нахлестов.

Расстояние между винтовыми линиями: деревянная основа и металлические прогоны

Расстояние между винтовыми линиями зависит от подстилающего слоя, поверх которого устанавливается металлическая крыша. Позвольте мне объяснить подробнее здесь:

Металлическая кровля на деревянной основе

Хотя в идеале вам следует всегда консультироваться с инженером по поводу расстояния между шурупами на деревянной основе, на практике это случается редко.

Большинство людей обычно выбирают 24-дюймовую установку винтовых линий по центру. Некоторые могут изменить это, выбрав 18-дюймовую и 36-дюймовую версии.

Если вы сомневаетесь, помните: чем больше, тем лучше.

Металлическая кровля на металлических прогонах

Здесь было бы лучше, если бы вы согласились со словом инженера. Они рассмотрят диаграмму нагрузки и подберут для вас правильный интервал. Как только расстояние будет ясно, вы можете прикрепить каждую панель к каждой линии металлических прогонов.

Что вызывает протечки крыши?

Неправильное размещение и установка шурупов является основной причиной протекания металлических крыш. Если вы знаете, как расположить крепежные элементы, сколько их использовать и как правильно их установить, не будет никаких причин для протечки воды на металлической крыше.

Есть несколько моментов, о которых вам следует позаботиться:

Какое усилие прикладывать

Если вы приложите слишком большое усилие к застежке, шайба может разрушиться, что приведет к медленному ослаблению винта .

С другой стороны, если вы прикладываете слишком мало усилий при установке винта. Просто попробуйте и посмотрите, сможете ли вы прокрутить стиральную машину рукой. Если да, то он слишком свободный.

Наклонный и прямой монтаж

Это естественный порыв закручивать винт под небольшим наклоном. Наклонный винт оставляет свободное пространство между шайбой и металлической крышей, тем самым создавая потенциальную точку утечки. Если при установке винт перекосился, ослабьте его, выпрямите и снова затяните.

Удаление стружки

Стружка — это название, данное стружке и небольшим обрезкам металла, которые отрываются от крыши при установке крепежа. Этот маленький кусочек металлической пыли невероятно быстро ржавеет, поэтому вы должны обязательно очистить его мягкой тканью, как только установите винт.

Right Tools

Всегда используйте отвертку, а не ударную отвертку. Вы никогда не сможете контролировать величину давления, оказываемого на винт, при использовании ударного шуруповерта.
