Как перенести розетку своими руками в домашних условиях
Статья о том как перенести розетку своими руками. Пошаговая инструкция.
Сразу оговоримся, что перенос розетки, подключенной в уже действующую электрическую сеть, – операция трудоёмкая и крайне нежелательная с точки зрения электробезопасности. Не секрет, что увеличение числа соединений проводов, особенно соединение «скруткой» резко понижает уровень электробезопасности.
В этом плане, особенно, если у вас электропроводка старая, да ещё и с алюминиевыми проводами и без отдельного провода заземления, есть смысл подумать и раскошелиться на полную замену старой электропроводки на новую с расчётом новой (возросшей к настоящему времени) токовой нагрузки и сечения проводов. При этом розетки и выключатели оснастить проводом заземления и установить в удобных местах.
Зачем переносить розетку? Причины переноса розетки
Если же вас это не устраивает, то есть смысл подумать и о других, более дешёвых и безопасных способах решения проблемы неудобного расположения розетки. Как известно, в жизни имеется мало проблем, которые не могли бы быть решены несколькими способами. (Это хорошо знают те, кто работает на компьютере, – одно и то же действие можно совершить добрым десятком способов).
Итак, каковы же могут быть причины необходимости переноса розетки?
Пример 1. После расстановки мебели в комнате, имеющиеся розетки стали недоступны (за шкафом, диваном и т.д.)
Проще всего эту проблему можно решить с помощью имеющихся в продаже удлинителей. Включить вилку удлинителя в розетку, удобно закрепить провода (на стене, на плинтусе и т.д, чтобы не мешали делать уборку) затем установить на место шкаф или диван, которые закроют «некрасивые» провода.
Современные удлинители имеют достаточно защищённые провода и контакты, к тому же оснащаются выключателями с индикатором, могут иметь встроенные УЗО (устройства защитного отключения), автоматы защиты или даже быть совмещены с источником резервного электропитания для компьютеров.
Выпускаются они разной длины и формы. Выбрать подходящий удлинитель не представляет труда. Это будет существенно дешевле и проще, чем заниматься переносом розетки и её монтажом. Плюс ко всему при перестановке мебели не понадобится вновь переносить розетку.
Пример 2. Провод с вилкой установленного электрооборудования (например, холодильника) «не достаёт» до розетки.
Согласно поговорке «Если гора не идёт к Магомету, то Магомет идёт к горе» можно купить в магазине необходимой длины провод с вилкой, учитывая потребное сечение (такое же, как у «старого» провода) и заменить его целиком на оборудовании. Именно целиком, а не путём сращивания и скруток.
Работа эта несложная, особенно если тот кто будет её делать «дружит» с паяльником (но часто и паяльник не нужен), безопасная (делается на обесточенном оборудовании) и обойдётся много дешевле и меньшими затратами труда, чем работа по переносу розетки.
Пример 3. Хозяевам не нравится, что розетки расположены высоко, и они хотят сделать розетки у пола, чтобы было «как у них, на Западе» потому что «это модно».
(Такое мнение можно встретить в Сети)Действительно, по евростандартам розетки располагаются у пола, только не потому, что «это модно» и не потому, что вид розеток якобы портит интерьер. Тут налицо обыкновенная практичность. Тот, кто часто работают с пылесосом или электрополотёром, хорошо знает, что при высоком расположении розетки, когда начинаешь работать, выписывая «пируэты» с пылесосом, его длинный провод имеет обыкновение наматываться вокруг работающего, вокруг пылесоса и т.д., образует петли, узлы, наподобие связывающей верёвки.
Если розетка расположена у пола – такого не происходит. В этом случае можно порекомендовать закреплять провод пылесоса у розетки внизу, на плинтусе с помощью защёлки или обычной бельевой прищепки.
Пример 4. Ваша стиральная машина стоит в ванной. А розетки в ванной нет, есть только в коридоре. А до коридорной розетки вилка стиральной машины не достаёт.
Действительно, в ванных комнатах квартир, как помещениях с повышенной опасностью поражения током из-за высокой влажности, установка розеток не предусмотрена. И светильник в ванной – герметичный плафон.
Рекомендации в этом случае такие же – используйте удлинитель с соответствующим сечением провода. После стирки – удлинитель убирайте. Ставить в ванной комнате розетки мы вам не рекомендуем.
Могут быть и другие причины, но они не столь очевидны и на ум не приходят.
Если же, несмотря на всё вышесказанное, вы остались при своём мнении – розетку переносить надо, то, что же следует знать про эту работу?
1. Гораздо проще перенос розетки осуществить при открытой (наружной) проводке.
В случае скрытой проводки вам придётся предварительно найти линию прокладки провода к розетке от распределительной коробки. Визуально сделать это весьма затруднительно. Есть специальные приборы, которые позволяют точно найти место прохождения токоведущей жилы (наподобие металлоискателя) – но цена такого прибора приличная, на эти деньги можно приобрести десятка два навороченных удлинителей.
2. Нужно понимать, что задачей, при переносе розетки, является её подключение с нового места к имеющейся распределительной коробке одним цельным проводом.
Вариант, когда провод просто «наращивается» от имеющегося на старом месте до нового места – не оптимальный. Потому что резко снижает электробезопасность. Во-первых, из-за появления лишних соединений. Во-вторых, из-за необходимости сочетания старой проводки с новой.
Особо нужно отметить, что соединение проводов так называемыми «скрутками» запрещено ПУЭ. Скрутки, так любимые некоторыми Самоделкиными, соединение весьма плохое. Потому что очень быстро из-за циклического нагрева-охлаждения скрутки ослабевают, соединение окисляется и повышается сопротивление контакта, что ведёт к выделению тепла в этом месте. В итоге может возникнуть пожар.
При необходимости сделать соединение проводов нужно применять винтовые зажимы – переходные колодки. Усилие на торце зажимного винта в 30-40 раз превышает усилие завёртывания на рукоятке. Благодаря чему соединение становится прочным, провод деформируется по втулке – поверхность соединения возрастает. К тому же исчезает необходимость в использовании изоленты, которая очень быстро разрушается от нагрева и теряет изоляционные свойства.
Исходя из вышесказанного, работа по переносу розетки состоит из следующих этапов:
- разметки прокладки провода к новому месту, пробивки желобов для проводки.

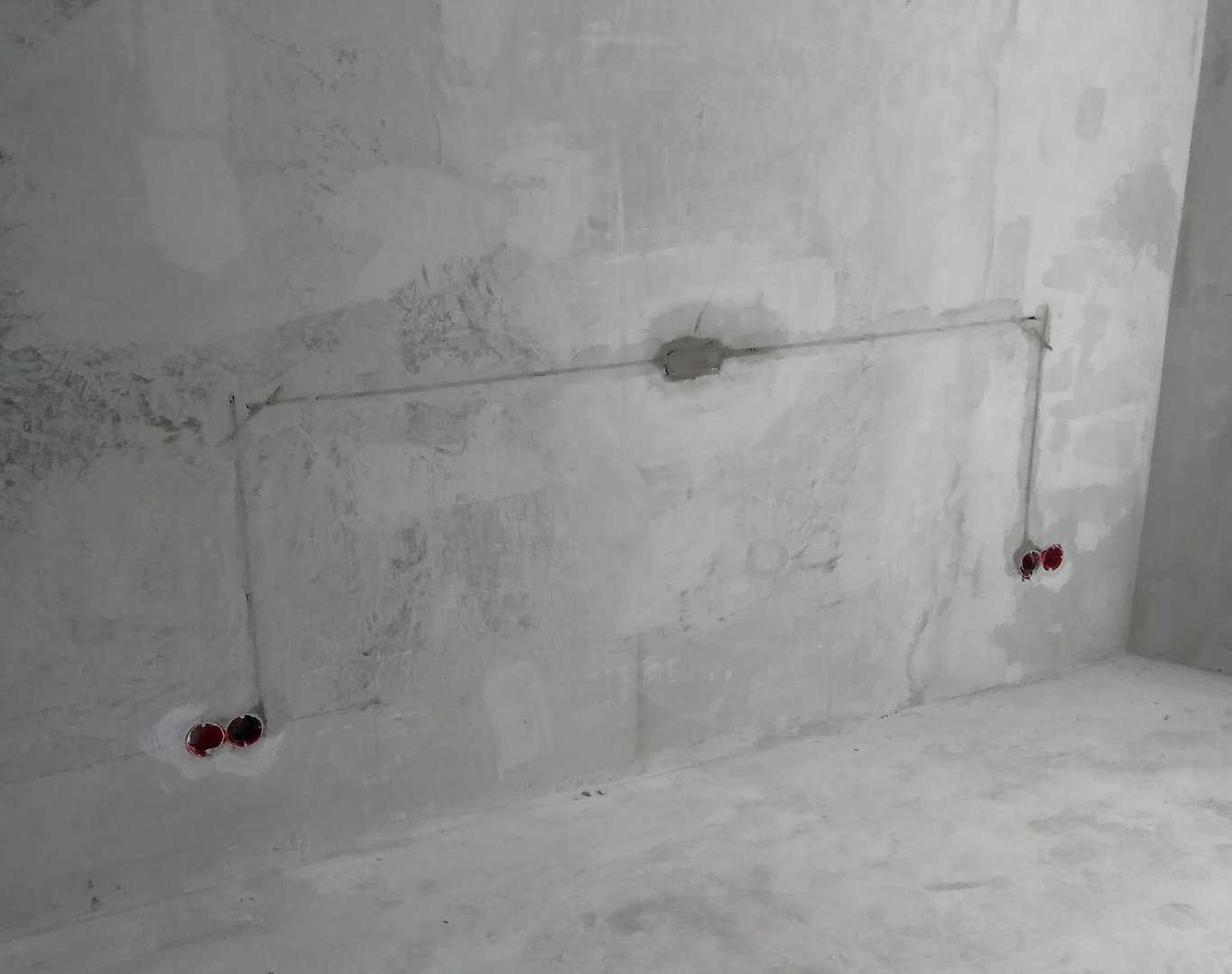

Обычно провода располагаются по вертикальным и горизонтальным линиям. Это делается для того, чтобы при необходимости можно было расположение старых проводов «вычислить». «Косые» прокладки проводов делают невозможным их определение в дальнейшем;
(Перед пробивкой желобов необходимо убедиться, что на пути нет других проводов. Прибором или хотя бы умозрительным вычислением возможных путей.)
- сверления отверстия для установки розетки.
Сверление производится с помощью дрели и специального кольцевого инструмента (для бетона – с алмазным покрытием). Можно, конечно пробить и зубилом по бетону;
- после этого осуществляется прокладка проводов, установка розетки и её подключение.
Рекомендуем ознакомиться перед началом работ с указанными статьями и принять все необходимые меры безопасности, описанные в данных статьях.
Ну и наилучший вариант – доверить проведение работ специалистам.
Перенос внутренней розетки видео
Читайте также: Как сделать удлинитель
Как перенести выключатель света и розетку в другое место
Если требуется опустить розетку, а проводка выполнена в стяжке, то достаточно установить новую установочную коробку в требуемом месте и укоротить кабель на нужную длину. Сложнее обстоит дело, когда требуется наращивать кабель. Здесь сразу возникает две задачи. Как соединить жилы кабеля, чтобы соединение было качественным и долговечным, и что делать со старой установочной коробкой.
Худшее решение данного вопроса – соединить кабель, например NYM, скрутив жилы, заизолировать скрутку, замазать провода алебастром в старой установочной коробке и забыть, где эта мина замедленного действия находится.
ЗаказатьПо существующим правилам все соединения жил кабелей должны быть доступны для осмотра.
Но это правило выполняется далеко не всегда, и зачастую найти клеммные коробки бывает непростой задачей. При модернизации электрической сети всегда желательно наносить на план места прохождения кабелей и точные привязки клеммных коробок.Проводка должна прослужить, по крайней мере, 20 лет. И где гарантия, что выполненное соединение проводов прослужит все эти годы.
Самым надежным соединением медных проводников являются сварка и опрессовка. Эти методы требуют специальных инструментов и навыков, но вполне могут быть заменены более простыми решениями.
Для соединения жил кабелей осветительной сети, ток в которой редко превышает величину 2 – 3 Ампера, вполне подойдут клеммники Wago с плоско — пружинными зажимами. Показанные на рис. 1 клеммники серии 222 позволяют быстро подключать и отключать провода. По моему личному опыту за два года эксплуатации клеммников этой серии при токах 4 – 5 Ампер из двух тысяч клеммников сгорел только один.
Рис. 1. Клеммник Wago (тип 222)
Для розеточной сети предпочтительнее использовать проверенные временем типы соединения проводов. На рис. 2 показана скрутка двух проводов. Для ее осуществления на обоих проводах снимается изоляция на участке примерно 25 – 30 миллиметров. Жилы должны быть зачищены мелкой наждачной шкуркой. Здесь очень важно не перетянуть скрутку, что бы проводники не переломились.
Рис. 2. Скрутка жил кабеля
На рис. 3 скрутка показана крупным планом. После скручивания проводов скрутку пропаивают свинцово – оловянным припоем. Для пайки желательно использовать канифоль. Недопустимо пользоваться кислотными флюсами. Остается тщательно заизолировать места соединения и уложить провода в коробку.
Рис. 3. Скрутка крупным планом
Хорошо выполненная скрутка может прослужить несколько десятков лет безо всякого пропаивания. В ней жилы вминаются друг в друга, образуя очень надежный контакт с большой площадью соприкосновения. Но, качество скрутки в большой степени зависит от квалификации электрика. Поэтому в настоящее время соединение проводов методом скрутки инспекторами Энергонадзора не приветствуется.
Сложнее дело обстоит, когда необходимо соединить медный провод с алюминиевым. Их ни в коем случае нельзя скручивать между собой. Наиболее доступное в домашних условиях соединение медного провода с алюминиевым – согнуть оба проводника колечком и стянуть болтовым соединением через стальную оцинкованную шайбу.
В болтовом соединении необходимо использовать хорошую граверную шайбу и законтрить соединение второй гайкой. Вторая гайка предотвратит самораскручивание соединения, гравер компенсирует усадку алюминиевого провода. Дело в том, что алюминий в «сжатом» состоянии имеет свойство усаживаться, в результате чего переходное сопротивление контакта увеличивается.
А теперь рассмотрим вторую часть задачи – что делать со старой установочной коробкой. Если прежнее место розетки будет закрыто мебелью, то установочную коробку можно просто закрыть крышкой, уложив в нее соединенные заизолированные провода. В случае если это место на виду, то старую установочную коробку придется закрыть и это место зашпаклевать. На рис. 4 показан разрез стены с установочной коробкой для розетки, которая теперь будет выполнять функции клеммной коробки.
Рис. 4. Разрез стены с установочной коробкой
Крайне не желательно чтобы места соединения жил кабеля соприкасались с цементными растворами и различными шпаклевками. Чтобы допустить такое, необходимо использовать довольно сложные методы изоляции при помощи термоусадочных трубок. Проще вырезать, как показано на рис. 4 кружок из гипсокартона и вклеить его в коробку. Для приклеивания подойдут жидкие гвозди. После высыхания клея коробка зашпаклевывается.
Очень важно обратить внимание на расстояние от торца коробки до поверхности стены. На рис. 4 это расстояние обозначено как «t». Если установочная коробка стальная, а расстояние от ее торца до поверхности стены менее миллиметра, то на приклеенных в этом месте обоях гарантированно проявится круг – на поверхность выйдет ржавчина.
Старые металлические коробки, еще часто встречающиеся в наших домах, довольно сильно ржавеют – ведь при приклеивании обоев клей может высыхать сутки. И все это время коробка будет подвержена влаге. В случае покраски стены ржавчина также не заставит себя долго ждать. Поэтому металлическую коробку, если она очень близко к поверхности стены, следует, либо осторожно подогнуть внутрь, либо заменить на пластиковую.
Переместите Master Socket в лучшее место, чтобы получить более быстрый широкополосный доступ, Wi-Fi и Интернет
Если вы собираетесь переместить Master Socket, лучшее место в вашей гостиной рядом с телевизором. Другими хорошими местами будут центральные в вашем доме для лучшего сигнала WiFi или в вашем офисе.
Но сначала вам нужно узнать, как определить главный разъем BT
Главный разъем BT или NTE5c немного больше, чем разъемы дополнительного телефона. Эта последняя версия имеет съемную переднюю панель, чтобы вы могли проверить свою телефонную линию в случае неисправности. Никаких инструментов не требуется, так как лицевая панель отсоединяется, сжимая стороны вместе.
Эта съемная передняя панель позволяет изолировать собственную проводку от сети Openreach.
Главный разъем BT подключается непосредственно к входящей телефонной линии, что на сегодняшний день является лучшим местом для подключения маршрутизатора, поскольку вы получите самый сильный сигнал.
Здесь, чтобы помочь — позвоните Джеффу сейчас 07790 200800
Могу ли я переместить главный разъем BT?
Многие люди звонят мне и спрашивают, могу ли я переместить Master Socket в более подходящее место. Ваша основная телефонная точка может находиться не в идеальном месте. В некоторых домах, в которых я был, главная телефонная розетка находится в коридоре, а не рядом с электрической розеткой. Это нецелесообразно, когда речь идет о подключении маршрутизатора, концентратора или беспроводного телефона.
Висячие провода представляют опасность спотыкания и изнашиваются, если расположены под ковром, поэтому лучше всего переместить главную розетку в более практичное положение.
Где лучше всего расположить главную телефонную розетку BT
Идеальным решением будет перенести основную розетку в гостиную, ближе к телевизору. Широкополосный маршрутизатор подключается к телефонной линии, кабели Ethernet соединяют концентратор с вашим Sky TV Box или X-Box. Это сделает загрузку Sky On Demand намного быстрее, чем использование Wi-Fi.
В настоящее время многие телевизоры поддерживают технологию SMART TV, требующую подключения к сети Ethernet, поэтому расположите маршрутизатор соответствующим образом. Члены семьи пользуются мобильными телефонами и планшетами в непосредственной близости от гостиной, поэтому ваш WiFi будет лучше работать, если маршрутизатор расположен в центре.
Как переместить мастер-розетку BT
Для всех клиентов BT вы можете набрать 150, чтобы позвонить в отдел продаж и записаться на прием для перемещения мастер-розетки. Стоимость будет в районе 130 фунтов стерлингов.
Если вы вызовете независимого инженера по телефонной связи, некоторые из них не захотят прикасаться к основной телефонной розетке, так как она находится в ведении Openreach. Некоторые телефонные инженеры сделают всю работу за вас, другие менее охотно.
Я проработал в БТ 23 года. Одной из моих основных задач было удаление устаревших телефонов с набором номера, преобразование проводной установки в вилку и розетку. Я заменил и переместил много мастер-сокетов BT.
Теперь, когда я работаю независимым телефонным инженером, позвоните мне, если вы не знаете, как переместить главную розетку. У меня есть технические знания, и я прошел обучение в Openreach для выполнения всех видов работ.
Воспользуйтесь услугами опытного инженера по телефонной связи
Маловероятно, что опытные независимые инженеры по телефонной связи допустят ошибки, и работа будет выполнена на высоком уровне и будет работать безупречно.
Вы можете переместить главную розетку самостоятельно, однако, если вы что-то сделаете неправильно, BT взимает с вас плату за восстановление проводки. Поэтому работу должен выполнять опытный телефонист. NTE 5 должен быть подключен перед любой вашей собственной удлинительной проводкой. Это позволяет выполнять следующие тесты в случае возникновения неисправности.
Тестовая пластина главного разъема BT
Правильный способ подключения главного разъема (или, как его называют в BT, NTE 5), заключается в том, чтобы ваша телефонная линия сначала электрически подключалась к нему. NTE5 должен быть первым в очереди перед любыми другими телефонными розетками в вашем доме. Ваша удлинительная проводка по дому подключается к съемной передней тестовой пластине.
Это дает вам возможность изолировать собственную проводку, открутив два винта передней пластины. Сдвинув переднюю панель в одну сторону, вы обнаружите второй разъем или тестовый разъем. Это позволяет вам подключить телефон, чтобы убедиться, что входящая телефонная линия имеет тональный сигнал и работает правильно.
Отфильтрованная цифровая передняя панель или волоконно-оптическая передняя панель
Правильное подключение главного разъема таким образом затрудняет попытку самостоятельной работы. Если главный разъем просто «вставлен в линию», то проводка удлинительного разъема может замедлить работу вашего широкополосного доступа.
Таким образом, крайне важно установить фильтрующую переднюю панель или «цифровую пластину», поскольку она действует как барьер между главной розеткой и вашей удлинительной проводкой.
Таким образом, вы можете достичь максимально возможной скорости Интернета для вашего компьютера и X-Box. Эта передняя пластина с фильтром также называется передней пластиной с волокном. Его следует устанавливать, если у вас есть высокоскоростное оптоволоконное широкополосное соединение или BT Infinity.
Итак, вы слышали о «Сверхбыстром широкополосном доступе», а вот и «Служба сверхбыстрого ремонта».
Местные инженеры по телефону, просто позвоните по номеру 07790 200800 и поговорите с Джеффом Гроувом
Что такое последний мастер-сокет?
NTE5c — это самый последний мастер-сокет, который использует BT Openreach. Этот мастер-сокет имеет функцию тестового сокета и принимает vDSL или переднюю панель с фильтром. Старые типы держались на месте двумя крошечными винтами, но лицевая панель MK4 встала на место.
Всегда используйте переднюю панель с фильтром, если у вас есть удлинительная проводка
Основное преимущество версии передней панели с фильтром заключается в том, что она действует как барьер между вашей внутренней телефонной проводкой. Это предотвращает шум, улавливаемый вокруг вашего дома от электропроводки, влияющий на широкополосный сигнал и «заглушающий его часть».
Новейшая передняя панель с фильтром — это версия Mk4, которая заменяет штекер обычного типа в фильтре ADSL. Таким образом, это намного аккуратнее, но и немного громоздко. Поэтому пространство может диктовать, какой из них лучше всего подходит для вашей ситуации.
Купить на Amazon здесь.
Это полная розетка и лицевая панель со встроенным фильтром. Вам не понадобится внешний фильтр ADSL, так как он встроен. Это правильное главное гнездо, если у вас есть оптоволокно BT для широкополосного доступа в шкаф.
Может ли электрик передвинуть телефонную розетку?
Вам нужен BT, чтобы переместить главный сокет? Почему главная розетка всегда находится в неудобном месте?
Openreach может перемещать только главный сокет BT, сокет является собственностью BT, и только их собственные обученные подрядчики могут перемещать сокет. Если ваша розетка BT неудобно расположена в вашем доме, и ваш дом относительно новый, это вина строителя, поскольку розетки уже спроектированы в доме.
Содержимое
Банка электрик двигает телефонную розетку?
Да и нет. Если это главная розетка BT, то электрик не может ее трогать, так как главная розетка является собственностью BT.
Если электрик обучен подключению телефонных розеток, то потенциально он может без проблем передвинуть розетку.
Однако для большинства электриков это было бы большой проблемой. Клиент не получит никакой выгоды из-за того, что расходы на электрика превысят расходы на техников Openreach.
Могу ли я перенести телефонную розетку?
Да, но вам нужно будет позвонить в BT Openreach и заказать выполнение работы.
Чтобы запустить игру, вам нужно набрать 150 и поговорить с кем-нибудь из отдела продаж BT, но не удивляйтесь, когда вам назовут 130,00 фунтов стерлингов, даже если вы хотите, чтобы ваша главная розетка сдвинулась всего на несколько футов.
Если вы обратитесь к электрику или независимому телефонисту, вряд ли они захотят прикасаться к работе. Если они это сделают, их расходы будут сопоставимы с Openreach.
Взимает ли BT плату за переезд?
Возможно. Если в вашем новом доме не подключена линия BT, BT взимает с вас плату за подключение в размере 70 фунтов стерлингов, что может показаться вам возмутительным, поскольку существующий клиент своевременно оплачивает ваши счета.
Если в объекте размещения установлена существующая линия, BT не должна взимать плату, а обмен должен быть плавным, если вы предоставите им правильную информацию о датах вашего переезда.
Могу ли я иметь 2 мастер-розетки BT?
Нет, каналы от главных сокетов называются ведомыми, и BT не будет работать на другом ведущем в вашем доме, если вы не хотите платить за вторую линию с главным сокетом, так что тогда вы можете подключить свой концентратор в любом месте. нравиться.
Вы можете сообщить о своей проблеме техническому специалисту Openreach. Они будут сочувствовать или сопереживать вашему положению. Тем не менее, они настолько жестко регулируются и контролируются, что инженер Openreach мало чем может вам помочь.
Нужна ли мне главная розетка для широкополосного доступа?
Да, если вы решите воткнуть свой хаб в обычную розетку, это не сработает.
Концентратор предназначен для работы в мастер-сокете, и, как следствие, вы ограничены использованием мастера для своего концентратора BT.
Где лучше всего разместить BT Home Hub?
Как можно ближе к центру вашего дома. Ваш Wi-Fi-концентратор BT излучает сигналы Wi-Fi. Чем ближе к центру участка, тем больше шансов оптимизировать сигнал для пропорционального приема, где бы вы ни находились в доме.
Если у вас плохой сигнал WIFI, вы можете попробовать сделать небольшие движения к концентратору. Иногда электрические помехи могут повлиять на целостность сигнала Wi-Fi.
Если это не работает, вы можете посмотреть на повторитель сигнала. Они доступны по цене и помогут распространить Wi-Fi по всему дому.
Какой последний мастер-сокет BT?
Разъем NTE5C MK2. Звучит грандиозно, но не беспокойтесь. Он ничего не предлагает домовладельцу. Его основная функция заключается в ускорении установки.
NTE5C имеет эксцентриковые замки для подключения кабелей вместо старых винтовых соединителей, что сокращает время установки на несколько секунд.
Вы когда-нибудь задумывались, можете ли вы самостоятельно подключить NTE5C?
Да, можно. Сделайте фото перед началом работы и держите под рукой необходимые инструменты.
Это последовательность проводки, которой вам необходимо следовать.
Штифт | Используйте | Кабель для ответвлений. | Главное гнездо | 1-е вторичное гнездо | 2-е вторичное гнездо | Штифт |
Не используется | Нет | Зелено-белый | Зелено-белый | Зелено-белый | 1 | |
2 | B’ провод (-50 В на землю) | Оранжевый | Синий/Белый | Синий/Белый | Синий/Белый | 2 |
3 | Провод звонка | Нет | Оранжевый/белый | Оранжевый/белый | Оранжевый/белый | 3 |
4 90 178 | Заземление (только для PABX) | Нет | Белый/оранжевый | Белый/оранжевый | Белый/оранжевый | 4 |
5 | Провод A’ (0 В на землю) | Белый | Белый/синий | Белый /Синий | Белый/Синий | 5 |
6 | Не используется | Нет | Бело-зеленый | Бело-зеленый | Бело-зеленый | 6 |
