Распределительная коробка для электропроводки

Распределительная коробка для электропроводки является важной частью оборудования, ведь именно там происходит распределение тока к потребителям (осветительным приборам, выключателям, розеткам). Правильный монтаж коробки позволяет обеспечить бесперебойное использование электрической проводки. Для того, чтобы избежать сложностей с этим процессом, мы рассмотрим особенности устройства распредкоробки.

Содержание

1

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

• обеспечение пожаробезопасности;
• эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Распредкоробка с проводниками

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Можно добавить ответвление в распредкоробку для нового энергопотребителя

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Обратите внимание! Коробки еще называют распаячными, что связанно с особенностью соединения проводов внутри. Так, жилы после скручивания обязательно следует паять. Подробнее об этом и других способах соединения мы еще поговорим ниже.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие.

Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

Распределительная коробка

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно – тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание
Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений.   Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
Пластик	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: ·         качественную изоляцию; ·         прочность к механическим повреждениям; ·         устойчивость к химическим препаратам и воспламенению.
Металл	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: ·         вы можете сделать соединение проводов в коробке удобным способом; ·         при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
2. От частиц пыли. Это актуально на производственных объектах.
3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
4. От механических ударов. Это актуально, если коробка устанавливается на улице.
5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными – последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Где устанавливают распределительную коробку?

Чаще всего распредкоробку предпочитают устанавливать под потолочным перекрытием примерно на расстоянии 25 сантиметров от него. Связывают это с безопасностью использования электропроводки, ведь не исключается вероятность отпадания защитной крышки, что станет причиной поражения током человека.

Распредкоробки фиксируют на высоте

Обратите внимание! Еще одной причиной точного расчета места расположения коробки является расход кабеля для разводки сети. Поэтому, чем ближе получится подвести проводник к потребителю, тем короче будет ветвь от короба до этой точки.

Цены на популярные модели штроборезов

Штроборез

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3.  В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными.  Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует – на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

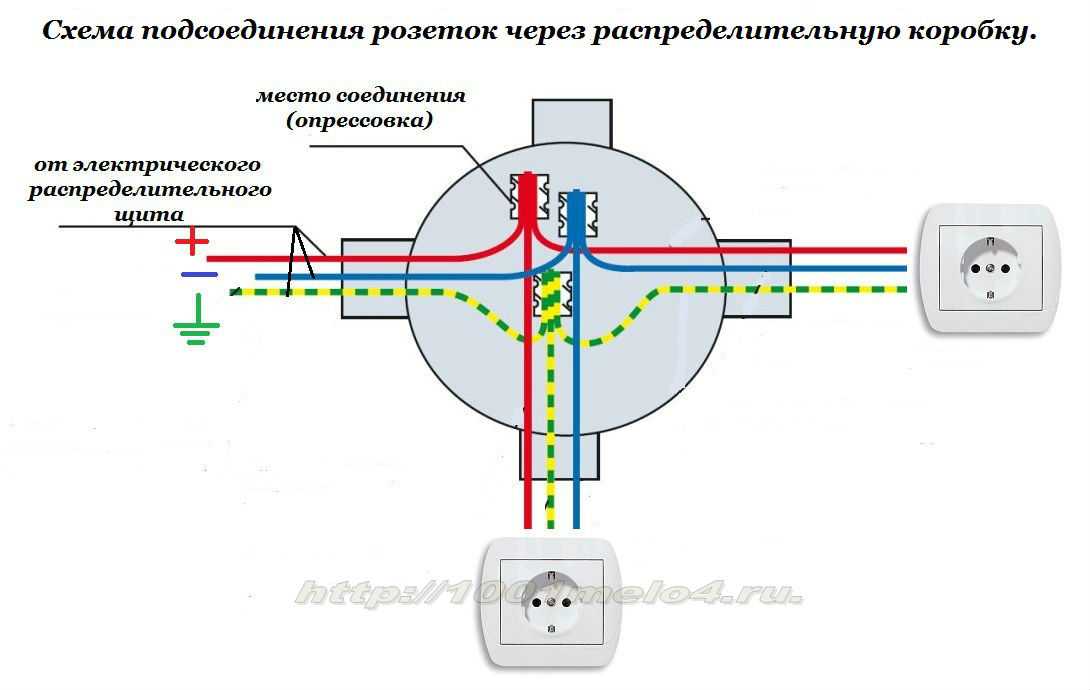

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Подключение розеток

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения).  Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

Принцип подключения выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.

Подключение выключателя с двумя кнопками

Подводим итоги

Следуя правилам, каждый человек сможет выполнить монтаж электротехнического оборудования в квартире. Главное – в процессе проведения работ необходимо убедиться, что помещение обесточено, иначе вы получите удар.

Так же вам будет интересна статья по теме: как проверить заземление в розетке с помощью лампочки, пошаговая инструкция.

Распределительные коробки для подключения греющего кабеля

Распределительные коробки используются при монтаже систем обогрева на основе греющего кабеля для подключения нагревательных секций к сети питания, поэтому их называют также монтажные коробки или соединительные. В распределительно коробке соединяются силовые провода от нескольких нагревательных секций, т.е. в разветвленной системе, имеющей несколько линий обогрева.

Применение соединительной коробки позволяет объединить несколько секций кабеля в одну зону управления, что облегчает подключение системы через приборы контроля к сети питания, а также защищает соединение проводов от механических повреждений. Количество секций, подключаемых к одной распределительной коробке, определяется их общей мощностью, расположением и номиналом автоматики. Чаще всего в системе обогрева используются монтажные коробки, имеющие до 4х выходных кабельных вводов.

Коробки могут применяться в любой системе обогрева вне зависимости от типа обогреваемого объекта – кровли, резервуара, трубопровода.

Устройство соединительных коробок

Распределительная коробка представляет собой электротехническое изделие, корпус из ударопрочного пластика или металлический корпус в зависимости от требований пожаро- и взрывобезопасности. В системах бытового электрообогрева чаще всего применяются пластиковые силовые распределительные коробки уличного исполнения с пластиковыми вводами/выводами для подключения кабеля.

На корпусе распределительной коробки расположены сальники (входные и выходные) для ввода кабеля внутрь коробки. Размер сальника соответствует диаметру подводимого кабеля, для систем обогрева на основе саморегулирующегося кабеля это примерно 11-18мм. Сальник может быть выполнен из пластика, либо металла (бронированнный), а также оснащен уплотнителем в зависимости от степени защиты.

Внутри коробки размещены винтовые клеммы разного цвета для подключения жил кабеля: фазного, нулевого и заземления. Клемма для подключения фазного и нулевого проводника имеет серый цвет (в некоторых случаях клемма для нулевого проводника имеет синий цвет). Клемма заземления имеет желто-зеленый цвет.

Преимущества применения распределительных коробок

• Возможность объединить в один узел несколько линий обогрева и осуществить подвод к ним питания от сети.
• Надежное и безопасное соединение: пространства внутри коробки достаточно, чтобы размещенные в ней кабели не соприкасались, а специальное крепление клемм обеспечивает надежную фиксацию всех подключений. Корпус коробки защищает соединение от влаги/пыли и механического воздействия.
• Простота соединения кабеля: подключение можно осуществлять прямо на месте монтажа (чаще всего это единственно возможный вариант), без использования специальных технологий и инструментов (например, строительного фена). Соединения выполняются при помощи отвертки.
• Удобство при проведении монтажных работ: специальные крепления крышки позволяют прочно закрыть коробку поворотом на ¼ оборота. Крышка имеет подвижное соединение с коробкой из полимерного жгута, открытая крышка не потеряется в процессе монтажа.
• Быстрый доступ для диагностики и ремонта/замены кабеля, соединение просто «разбирается» без всяких повреждений конструкции, что особенно важно, если приходится изменить систему подключения после монтажа.
• Экономия времени и материала при монтаже: объединение отдельных линий обогрева в одной коробке позволяет сократить количество применяемого силового кабеля, а также приборов автоматики.
• Конструктивная оптимизация: вместо пучка проводов получаем рационально спроектированную систему распределения нагрузки.

В наличии Производим сами

Коробка распределительная КРОН-П1-2/1М

В наличии Производим сами

Коробка распределительная КРОН-П2-3/2М

В наличии Производим сами

Коробка распределительная КРОН-П2-2/3 (КРОН-П2-3/2)

В наличии Производим сами

Коробка распределительная КРОН-П0-1/0

Типы соединительных коробок

Распределительная коробка с двумя кабельными вводами

Распределительная коробка с одним кабельным вводом

Монтаж кабеля в соединительную коробку

Подбор распределительных коробок зависит в первую очередь от требований к безопасности: для бытового обогрева применяются общепромышленные, выполненные из ударопрочного пластика, имеющие пластиковые вводы/выводы.

Количество вводов/выводов распределительной коробки должно соответствовать количеству подключаемых к ней силовых кабелей питания и кабелей от нагревательных секций.

Диаметр отверстия ввода/вывода и сечение клемм должны соответствовать сечению применяемого в системе силового кабеля. При монтаже кабель должен прочно обжиматься сальником для предотвращения попадания влаги и пыли в пространство коробки.

Для дополнительной безопасности силовой кабель можно поместить в гофротрубу или металлорукав. Это особенно важно, если кабель будет проходить в местах, где есть риск его механического повреждения и разрушения от солнечной радиации.

При подключении кабеля к клеммам необходимо соблюдать правила электротехнической безопасности и следовать схеме подключения, если таковая имеется. Работы по подключению силовых кабелей в коробке должны проводиться квалифицированным электриком.

Соединения выполняются при помощи отвертки, винтовые зажимы клемм закручиваются, зажимая зачищенный провод. После закручивания необходимо потянуть за провод, проверяя надежность фиксации.

При проектировании подключения системы обогрева необходимо учитывать мощность каждой нагревательной секции и рассчитывать нагрузку на подводящий силовой кабель. Так, для общепромышленных распределительных коробок серии КРОН для их безопасной эксплуатации следует ограничивать нагрузку, подключаемую в коробку, до 57 А, что соответствует 12,5 кВт на 1 фазу и 37,5 кВт на 3 фазы. Кабельные вводы и сечение клемм коробки рассчитано на подключение пятижильного силового кабеля сечением до 10мм2 (например, ВВГнг 5х10).

Полезные статьи

WhatsApp

Бесплатный расчет проекта за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

TheSamba.com :: Электрические схемы VW Thing

TheSamba.com :: Электрические схемы VW Thing

Привет! Войти или Зарегистрироваться   | Справка  | Пожертвовать  | Купить рубашки	Просмотреть все рекламные баннеры | Реклама на TheSamba.com

Тип 1 | Тип 2 | Тип 3 | Тип 4 | Гиа | Вещь | К70 | Порше

Схемы подключения Thing
Всегда приветствуются комментарии к этому разделу

	Инструкции:
	Щелкните правой кнопкой мыши блок схемы/ключа/предохранителя, который вы хотите загрузить Выберите «Сохранить ссылку как» или «Сохранить цель как» во всплывающем окне. меню Сохраните схему на жесткий диск, помните, куда положили это! Откройте диаграмму на компьютере с помощью программы обработки изображений
Обратите внимание: Некоторые блоки предохранителей на схемах изображены повернуты на 180 градусов от того, как они на самом деле крепятся в автомобиле
Для получения дополнительной информации о схемах подключения см. Электрический Система (E) в технических бюллетенях Индекс. Размеры проводов см. также в разделе Преобразование размеров проводов. диаграмма — немецкие мм в США AWG Также см Понимание европейских схем проводки от Журнал Мотор

Год	Схема	Ключ	Блок предохранителей	Комментарии
1972
1973				Перевод текущей блок-схемы нового стиля в более старый диаграмма на основе компонентов стиля PDF-файлы
				Проводка заднего фонаря Различия между проводкой задних фонарей US Things и их Европейские аналоги PDF-файл
1973				Схема тока PDF-файл
				Как читать схемы тока PDF-файл
?				Электропроводка Рабочие цвета Цвет листинг кодов Рулевое управление столбец
?



Другие электрические схемы
Диаграмма	Комментарии
	Деталь выключателя аварийного мигания (две версии)
	Текущая схема БН-4 применительно конкретно к Вещи. Взято из 7-го дополнения к сервисной книжке от 3.73.
	Схема подключения на основе компонентов, переведенная из приведенного выше тока блок-схема
	Схема подключения генератора к генератору, для использования с генераторы с внутренним регулятором напряжения.
	BN-4 Лестничная диаграмма, описывающая функции и взаимосвязи различные комплектующие нагревателя БН-4
	Конкретная схема системы контроля испарения топлива включая расширительный бачок, фильтр с активированным углем и т. д., с краткое объяснение его работы и примерное местонахождение компоненты на транспортном средстве.
	Двухконтурные тормозные выключатели и сигнальная лампа Схема

Участниками этой страницы являются Капитан Сполдинг и Майкл Бассо

---

О компании | Помощь | Рекламировать | Пожертвовать | Премиум членство | Конфиденциальность/Условия использования | Свяжитесь с нами | Карта сайта
Copyright © 1996-2020, Everett Barnes. Все права защищены.
Не связан с Volkswagen of America и не спонсируется им | Форум на базе phpBB

Схема и комментарии к 9-клавишной распределительной коробке

Если вы еще не читали Введение для этого урока, пожалуйста, начните с него. Не забудьте также просмотреть кабельная схема.

Рис.1 может быть дедушкой всех домашних схем соединений. Буквы на кабелях в нем — это мой код основных способов функционирования 2-х проводных (плоских, черно-белых) и 3-х проводных (круглых, черно-белых-красных) кабелей и их проводов в любой электрической коробке в дом. Таблица функций кабелей и проводов поясняет значение этих кодовых букв.

Большая синяя проволочная гайка с черными проводами распределяет электрическую «горячесть» от черного цвета одного из p-кабелей («p» означает «питание»). Этот p-кабель соединяет горячую и нейтральную цепи с этим 9.-групповая (!) распределительная коробка. Какой p-кабель делает это, не имеет значения для наших целей на данный момент. Жаркость этого черного провода распространяется на множество других черных проводов благодаря тому, что все они соприкасаются в этой большой проволочной гайке. Точно так же «нейтральность» распространяется на несколько других белых проводов белым цветом этого p-кабеля. Этот кабель идет откуда-то раньше в цепи и, в конечном счете, от автоматического выключателя в электрическом щите.

Два других p-кабеля передают цепь (постоянная горячность и нейтральность) к другим местам/коробкам ниже по течению — дальше. Один может идти к другой распределительной коробке, а другой к розетке или световой коробке. На самом деле, если вы посмотрите внимательно, есть еще один кабель, который греется от большой проволочной гайки, не проходя через какой-либо переключатель… Да, кабель-f.

3 — Красный провод Cable-f переключается переключателем-3. Что бы ни переключалось — свет или розетка — по какой-то причине также получает постоянно горячий черный провод. Может быть, световой короб просто передаст эту жару выходу за ним. Красный — f ed с горячим и нейтральным (= питание) проводами.

1 и 2 — ОК, остается «L», «h» и «m» в левой части этого поля. Этого достаточно, чтобы разобраться с этим на данный момент. Кабель-«L» означает, что он идет на переключение l Лампа с питанием от сети. Его черный цвет включается или выключается переключателем-1. Switch-2 тоже довольно прост и был основным способом переключения освещения в доме в 1960-х годах. Но с тех пор расположение переключателя-1, когда нейтральный провод идет с переключателем, нагретым до света, стал более распространенным. Тогда какой белый провод выходит в кабеле-h от переключателя-2? Это постоянное тепло, поступающее в нашу коробку от светлой или выключаемой коробки. Почему бы просто не использовать горячее, доступное из нашей большой коробки? Кто знает? Люди подключаются по-разному. И почему я называю это использование провода «h»? Для белого провода двухжильного кабеля ч отл. Некоторые называют эту функцию кабеля коммутационной петлей.

4 и 5 — Cable-m, имеющий дополнительный красный провод, может переключать две вещи, каждая из которых имеет свой собственный переключатель. М означает «несколько». Примером может служить вентилятор/свет, будь то потолочный «лопастной» вентилятор с подсветкой внизу или вытяжка для ванной комнаты с подсветкой. Могут ли такие вещи делить один нейтральный провод? Да, и если подумать, различные элементы в данной цепи обычно используют одну нейтраль, которая находится на главной панели.

Поскольку кажется, что мы движемся слева направо, остальные переключатели другие. Это не «однополюсные» выключатели, внутри которых одна контактная точка обеспечивает или разрывает соединение между двумя проводами. Это три трехпозиционных переключателя и один четырехпозиционный переключатель. Когда они разрывают соединение со второго провода, они, как правило, подключаются к третьему. См. 3-позиционные переключатели. Из этих следующих переключателей только переключатель-7, кажется, использует горячую цепь. Остальные работают от других цепей? Ну, они могут быть, но скажем, что их нет. Поскольку все они работают вместе с партнерскими коммутаторами с другой стороны комнаты или дальше по коридору, в этих местах может быть доступна горячая линия нашей цепи, и мы хотим, чтобы она была подключена только на одном конце пары 3-полосных. переключатели.

7 — А как насчет переключателя-7? Это переключатель «горячего конца», а его партнером (где бы он ни был) будет «конец ноги» — наконец, дающий или удерживающий жар от света, которым они управляют. Белый провод кабеля-7 не является нейтралью; это иногда горячий «путешественник» — горячий или нет, в зависимости от положения рукоятки переключателя. Как и переключатель-2, свет 7 должен получать необходимую ему нейтраль откуда-то еще.

6 — Вернитесь к переключателю-6, возможно, это самый распространенный способ подключения трехпозиционных переключателей. Его проводники являются частью трехжильного кабеля («t» — трехсторонний), что чаще встречается в трехжильных системах (в отличие от кабеля-х). Но вместо того, чтобы быть горячим концом своей трехполосной системы, переключатель-6 является концом ноги, передающим решение системы (горячее или негорячее) свету на соседнем кабеле-L вместе с нейтралью света, который был подведен по кабелю от коммутатора горячего конца (на другой стороне комнаты).

8 — Если переключатель-2 и кабель-h выглядели так, будто они смотрели только друг на друга, то же самое можно сказать и о переключателе-8 и кабеле-n. Каждый кабель крепится только к своему переключателю… Так как красный и белый кабели cable-n крепятся на винты одного цвета, они являются путеводными. Тогда является ли его черный постоянно горячим (что делает этот трехпозиционный переключатель горячим концом трехпозиционной системы)? Может быть, но я не говорю, что это так.
