Как подключить телефонную розетку: устройство, выбор, виды

Содержание

1 Как устроена телефонная сеть небольшого предприятия
- 1.1 Коммуникационный шкаф
- 1.2 Драйвер для внутренних номеров
- 1.3 Внутренние линии
- 1.4 Каналы под кабель
- 1.5 Распределительные коробки
- 1.6 Телефонные розетки
2 Ремонт телефонов и выбор розеток
3 Разновидности телефонных розеток

В Европе принято использовать для стыковки телефонного оборудования интерфейс RJ45S и прочие варианты стандарта. Применяется не полный патч, а просто одна – две пары проводов без перекрещивания. Подобную сложно прозвонить тестером, зато легко проверить на месте: у настенной телефонной розетки предусмотрено целых два выхода – шанс повесить пару аппаратов параллельно. Сегодня поговорим, как подключить телефонную розетку, поболтаем на тему прокладки кабеля.

Как устроена телефонная сеть небольшого предприятия

Объединяйтесь и проводите линии

Установка телефонной розетки на стену редко поставит в тупик. По этой причине сегодня обсуждаем вещи, малоизвестные, если не брать в расчёт отраслевых работников, знающих без обзоров, как подключить домашний телефон к розетке. Обсудим организацию сети. И читатели поймут, что подключение телефонной розетки удастся провести оригинальным способом. К примеру, использовать часть сетевого кабеля.

Сердцем любой локальной телефонной сети считается АТС. Это набор модулей, заключённых в единый корпус, снабжённых блоком питания, подключённых к управляющему персональному компьютеру.

Коммуникационный шкаф

Все железо локальной автоматической телефонной станции упаковано в небольшой шкаф. Внутри стоит набор электронных плат, занимающихся коммутацией и кодированием сигнала. Общая линия идёт от городской АТС и проникает внутрь через единственный ввод. Дальше за дело берётся цифровая техника.

Драйвер для внутренних номеров

Чтобы задать внутренние телефонные номера абонентов – к примеру, три цифры – создана специальная программа-драйвер. Способна работать на простом персональном компьютере в рамках типичных операционных систем. К примеру, Линукс или Виндовс. Для объединения системного блока с АТС чаще служит старый добрый интерфейс RS-232, по которому данные закачиваются в управляющий модуль. А это – телефонные номера абонентов, перенаправление (через определённый тайм-аут, если трубку не берут), права каждого номера (звонок в город, межгород). Главное – рабочее место по умолчанию, куда адресуются внешние вызовы. Телефонная станция умеет в автоматическом режиме предоставить голосовое меню и принять в тональном режиме входящую информацию.

Внутренние линии

Устройство внутренних линий

Внутри предприятия из АТС по рабочим местам разводятся линии. Допустим, провода стандарта Ethernet, для протяжки в уличных условиях лучше годится старая добрая полевка. Провод персонифицирован для передачи голосовой информации, подходит для использования в рассматриваемом контексте. Плюс – помехи телефонной связи низкие и частотный диапазон идеальный, вдобавок в толстой, жёсткой оболочке. Такая устоит против трения, когда провод начнёт раскачиваться под крышей здания. Легко проверить доводы, если, к примеру, попробуете передать телефонный сигнал по телевизионному кабелю. Частоты иные, и слышно невооружённым ухом, что голос абонента стал намного тише.

Каналы под кабель

Телефонные провода протягиваются через специальные каналы. Удобнее делать это над навесным потолком или под полом из плит с силуминовым обрамлением. Телефонный кабель тянется по стандартным правилам, пронзая металлическую обрешётку.

Распределительные коробки

Периодически ставятся телефонные распределительные коробки, чтобы проще разводить кабель. Первая стоит прямо возле АТС. Здесь располагается колодка, где надписаны все номера, собирающиеся в связки и передающиеся далее по стандартным многожильным кабелям. Если зданий несколько, установка телефонных распределительных щитов сильно упрощает в будущем отыскание неисправностей. Удаётся проверить прохождение сюда сигнала от центральной АТС, проследить следование вдоль траектории.

Телефонные розетки

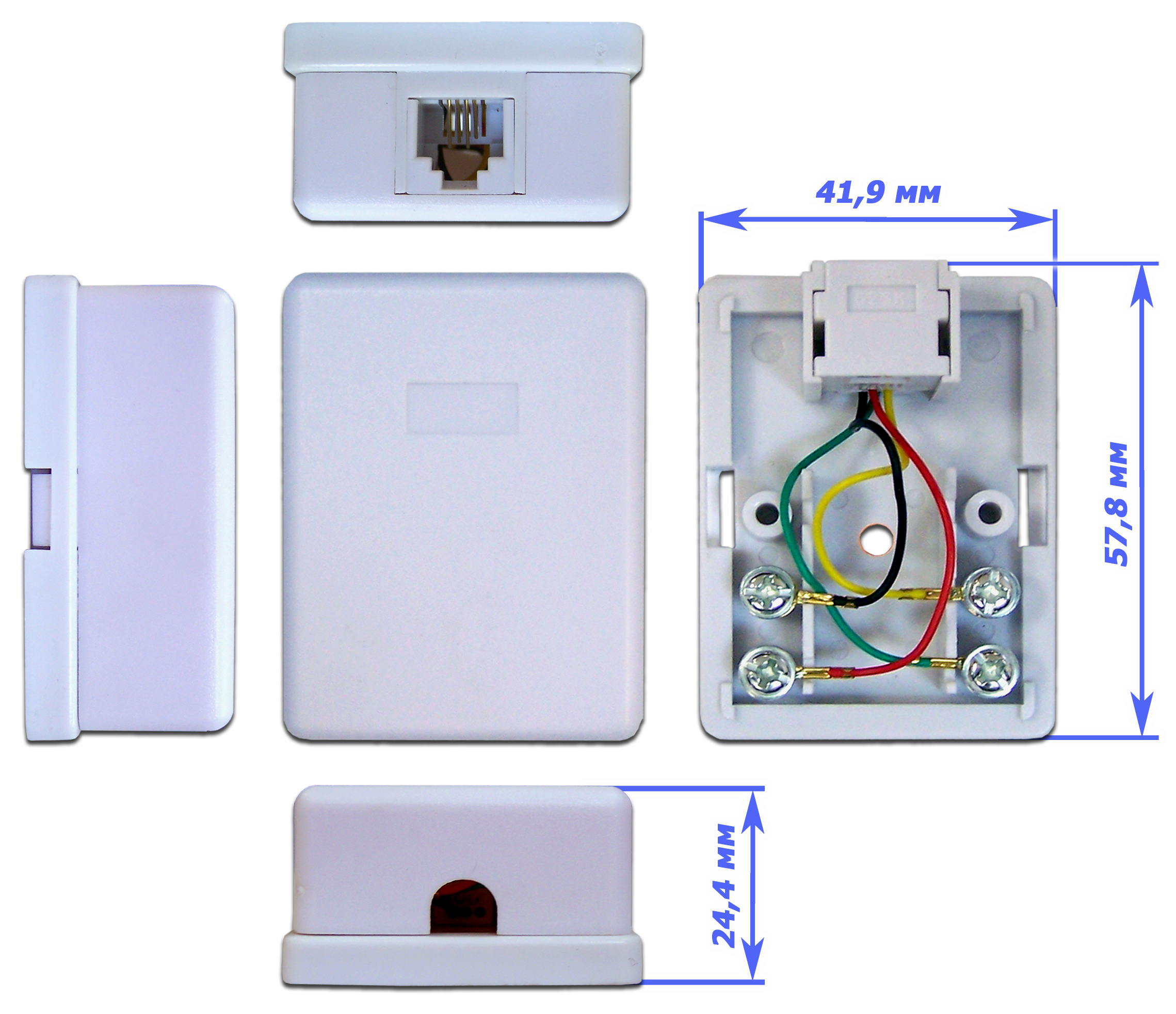

Простейшая телефонная розетка

На стороне абонента стоят телефонные розетки. 95% разновидностей пользуются разъёмом RJ11. Штекер чуть уже компьютерного, обычный патч из магазина сюда не войдёт. Что касается розеток, конструкция выбирается, исходя из претенциозности помещения, конструкции стен, количества рабочих мест. Обратите внимание – чем проще коммуникации, тем меньше шансов поломки. Вывод – добивайтесь везде максимальной функциональности и простоты.

Ремонт телефонов и выбор розеток

В идеале ремонт телефонного аппарата выглядит так:

Тестирование сигнала на линии от распределительного щита.
Если на шаге 1 неисправность не найдена, поднимаемся к абоненту и оцениваем прохождение сигнала с розетки.
Если все в порядке, ставим новый телефонный аппарат, текущий забираем на ремонт.

Типичные сложности телефониста на большом предприятии: новых розеток нет, нужно собирать старые, ремонтировать, паять, клеить, чистить, искать крепёж (саморезы, винтики, болтики). Новый телефонный аппарат стоит дорого, требуется разбирать, смотреть, прозванивать тестером, чинить. Иногда изделия крайне сложные, а прочие, напротив, предельно просты. Намного более показательно улучшать с первого дня качество связи на предприятии.

В подсобках годятся простые розетки, в офисе по-другому. К примеру, помещения значительной площади, столы стоят в любом месте. Провод тянется прямо под полом, а местами наружу выходят связки линий. Обычно поблизости находится местная локальная сеть с выходом в интернет. Местами на поверхностность выходят хабы, где стоят пачками указанные типы розеток. Оказывается кстати соображение, что нельзя перепутать местами телефон и интернет ввиду физической несовместимости.

Розетки идут, как правило, парами или четвёрками, причём каждая отключается нажатием кнопки. Это помогает при проведении тестирования. Обычно, если не работает телефонный аппарат, мастер лезет под стол, чтобы применить тестовую трубку. Если гудение в наличии, уносит для проверки прибор, в противном случае начинает оценивать целостность разъёмов. Если это не помогает, начинается проверка кабелей (в последнюю очередь). Линии выходят из строя редко. Чаще отказывают телефоны, либо на АТС забиты неправильные данные. Вторым по распространённости признан фактор нарушения стыковки разъёмов. Редкая специфическая поломка – абонент не умеет пользоваться телефоном.

Сегодняшние аппараты с многочисленными функциями, где простейшая – гудок при неправильно положенной трубке. Находится немало индивидов, не приспособленных для обращения с продвинутой оргтехникой. В этом случае лишь тестируется подключение телефонной розетки к линии, потом работы сводятся к проведению разъяснительных бесед с владельцем аппарата. Иногда доходит до смешного – сосед, раздражённый постоянными гудками на столе отсутствующего коллеги, решается уменьшить громкость зуммера. Иногда до нуля. Не попытавшись разобраться, закадычные друзья зовут телефониста.

Разновидности телефонных розеток

Ввиду неравномерности требований исполнения корпусов телефонных розеток сильно отличаются. Приведённая на фото подходит для единичных точек, куда ведёт единственная витая пара. Часто кабель используется сетевой (UTP), на полный патч. А это четыре витые пары. Плюс – каждые две жилы свиты, и одна демонстрирует красивый оттенок: зелёный, коричневый, оранжевый или синий. Разводка линий по розеткам превращается в детское развлечение.

С такой красотой легко работать, сложно ошибиться. Желающий может убедиться, что КПВ-ПВ категории 5 на частоте 1 МГц даёт рекордно низкое погонное затухание. Судя по форме характеристики полосы, пропускания со снижением спектра положение дел лишь улучшается. Это, собственно, теоретический базис, подпирающий возможность прокладки компьютерных сетей и телефонии бок и бок. Если в помещении стоят два компьютера, чаще применяют витую пару (помимо запасной) для абонентской линии. Достойный экран только улучшает качество передачи информации.

Розетка для телефонной связи

Проще, когда имеется план, и схема подключения телефонной розетки для аппарата проста и наглядна. Случается, телефонисту приходится бегать по этажам, определяя место разрыва. Без схем выполнить задачу чрезвычайно сложно. Обычно телефонист начинает двигаться от распределительного щита здания, а дальше – вдоль по пути прокладки кабеля, способному идти по сырым стенкам, стальным таврам под потолком, полутёмным цехам. Чертёж сильно упрощает поиск.

Подсоединяя телефонную розетку, рекомендуется обдумать назначение. Учесть место дислокации. Пробежимся по конструкциям розеток:

Распределительные точки на несколько персон обычно продаются в сборе. Это ящик, возвышенный над полом и включающий десяток гнёзд сети и телефонии. Снабжается тумблерами и световыми индикаторами для удобства оценки работоспособности и тестирования конструкции.
Накладные розетки смотрятся не слишком красиво, зато идеальны по скорости обслуживания. Кожух крепится на нескольких винтах и снимается за считаные минуты, после чего открывается доступу электрическая часть: удаётся оценить целостность контактов. При необходимости телефонная розетка снимается с опоры, куда крепится винтом. Известны подвесные варианты.
Встраиваемые телефонные розетки выполняются под стандарт обычных, под диаметр 60 мм. Для них требуется ставить подрозетник, дальнейший монтаж проходит по типичному маршруту установки электрики. Встраиваемые телефонные розетки больше уместны в кабинете директора.
Особой строкой идут телефонные розетки, встроенные в плинтус. В этом случае проводка незаметна глазу, монтаж аккуратный. Следует выбирать конструкции, где лицевая панель ставится плотно. Иначе в будущем швы окажутся заметны, декоративная чуть отойдёт от основы. Выглядит некрасиво.

Полагаем, после прочитанного подключение телефонной розетки Legrand редкого читателя повергнет в шок. Надеемся, что идея совместной разводки сети, телефонии и телевидения придётся по душе. А телефонную розетку Legrand сдвоенную возможно доработать на подключение параллельных аппаратов либо на пару абонентов. Обратите внимание, линия питается напряжением 12 В и усиленная местной АТС может чуть щипаться при неосторожном обращении.

Как подключить телефонные розетки своими руками

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками ↓
Материалы и инструменты ↓
Порядок выполнения работ ↓
Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов ↓
Примеры цен на телефонные коннекторы ↓
Советы и рекомендации ↓

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
тестер – для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

снять оплетку с провода на длину 4 – 5 сантиметров;
расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
уложить все проводки в пазики розетки;
проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

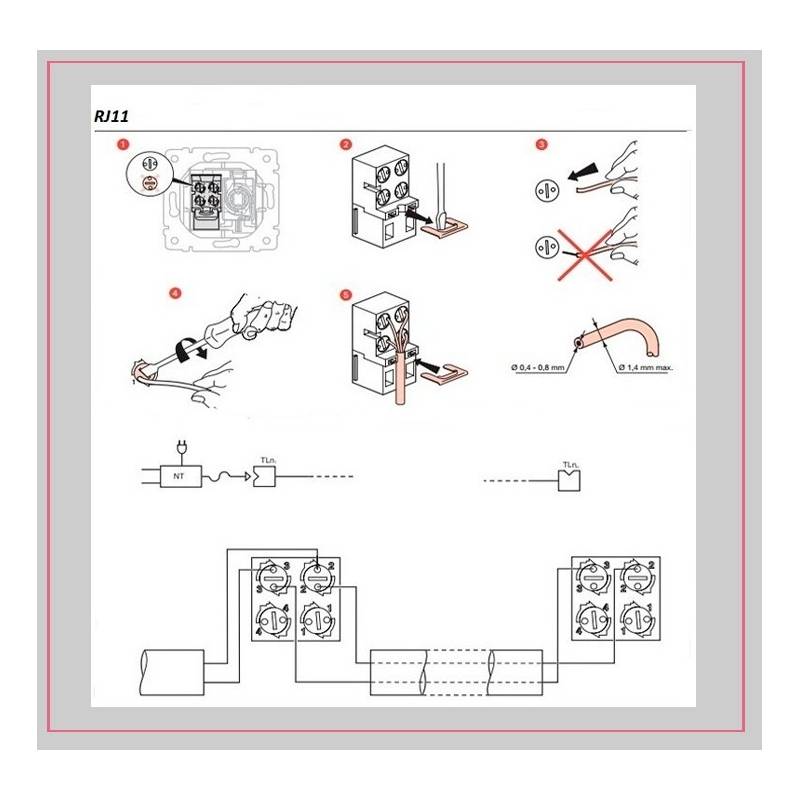

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

Советы и рекомендации

При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
- Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
- При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
- Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
- Работы с проводкой нужно производить в защитных перчатках.
Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Статья была полезна?

0,00 (оценок: 0)

Внутреннее назначение пары кабелей

Плоский модульный шнур Кабель категории 5 — конфигурация 568A Кабель категории 5 — конфигурация 568B 605 Вилка 610 Розетка

9 0002

Плоский модульный шнур с вилкой/гнездом 6P6C RJ12 (стандартная цветовая маркировка USOC )

	Линия (+)		Линия (-)
	Цвет	Пин №	Цвет	Пин №
Пара 1	Зеленый	4	Красный	3
Пара 2	Черный	2	Желтый	5
Пара 3	Белый	1	Синий	6

900 33

	Линия (+)		Линия (-)
Цвет	Пин №	Цвет	Пин №
Пара 1	Синий/белый	5	Синий	4
Пара 2	Оранжевый/Белый	3	Оранжевый	6
Пара 3	Зеленый/белый	1	Зеленый	2
Пара 4	Коричневый/Белый	7	Коричневый	8

	Линия (+)		Линия (-)
	Цвет	Пин №	Цвет	Пин №
Пара 1	Синий/белый	5	Синий	4
Пара 2	Оранжевый/белый	1	Оранжевый	2
Пара 3	Зеленый/Белый	3	Зеленый	6
Пара 4	Коричневый/Белый	7	Коричневый	8

Австралийская вилка 605

900 30

	Линия (+)		Линия (-)
	Цвет	Пин №	Цвет	Пин №
Пара 1	Зеленый	2	Красный	6
Пара 2	Черный	1	Желтый	5

Австралийская розетка 610

900 30

	Линия (+)		Линия (-)
	Цвет	Пин №	Цвет	Пин №
Пара 1	Белый	2	Синий	6
Пара 2	Красный	1	Черный	5

Провода телефонной розетки, цветовая кодовая схема телефонной проводки

Я бывший независимый телефонный инженер BT Openreach, я здесь, чтобы помочь вам. Если вам нужна помощь в поиске и устранении неисправности телефонной розетки, вы можете позвонить мне прямо сейчас! Я построил сеть бывших инженеров BT Openreach, охватывающую всю Великобританию! Все делается одним звонком 🙂 07790 200800

Если вы фанатик DIY и не знаете, куда идут провода, читайте дальше, чтобы узнать подробности о цветовых кодах и изображениях, которые вам помогут.

Розетка телефонного удлинителя для Sky Box или Broadband

Вам нужна дополнительная телефонная розетка, установленная в другой части дома для телефона, широкополосного концентратора или Sky Box? Если проводка вашей телефонной розетки находится в плохом состоянии, вы можете потерять скорость широкополосного доступа. Возьмите телефон и наберите 07790 200800, я вам помогу!

Неисправность проводки телефонной розетки?

Независимо от того, кто является вашим поставщиком услуг, BT Openreach, Virgin, Onetel, Tiscali, Talk Talk или любым поставщиком телекоммуникационных услуг, я могу решить проблему с вашей собственной телефонной проводкой за небольшую часть стоимости и без ущерба для качества работа! Если вы хотите самостоятельно подключить телефонную розетку, читайте дальше!

Цветовой код внутренней телефонной проводки DIY

Внутренняя телефонная проводка, «Нормальный» цветовой код: 2-Синий, 3-Оранжевый, 4-Бело-Оранжевый, 5-Бело-Синий
Внутренняя телефонная проводка, «Последний» цветовой код: 2- Синий, 3-Зеленый, 4-Коричневый, 5-Оранжевый
Воздушная внешняя телефонная линия Цветовой код: Оранжевый/белый = линия 1. Зеленый/черный = линия 2.
Объяснение проводов, что они делают: 2 и 5 дают вам набор тон, 3 заставляет другие телефоны в доме звонить, что часто называют «цепью звонка». 4 запасной. Если у вас есть широкополосный доступ, просто используйте 2 и 5 и оставьте цепь звонка отключенной, так как это улучшит вашу скорость.

Изображения того, как должны быть подключены телефонная розетка и основная розетка, нажмите здесь. Медленный широкополосный доступ?

Шумная линия или ее нет вообще? Быстро и дешево устраните неисправность линии

Мы можем поставить новый добавочный номер телефона и телефонную розетку, расположенную в лучшем для вас месте, в вашем доме, офисе или пристройке, для использования с вашим широкополосным интернет-хабом, декодером Sky или просто другой телефон.

Мы можем переместить телефонную розетку или телефонную розетку на новое место или отключить проводку, если у вас проводятся строительные работы.

Если вам нужно переместить телефонный кабель или изменить проводку телефонной розетки, мы можем помочь!

Мы можем переместить или перенаправить добавочную телефонную проводку и привести в порядок старые ослабленные существующие провода. Если ваша розетка зависла, позвоните нам!

Возможно, вы только что переместили имущество и хотите идентифицировать кабели перед отделкой или найти подземные телефонные кабели, прежде чем копать или прокладывать новую подъездную дорожку!

Мы можем доказать, что неисправность находится внутри или снаружи вашего помещения и, возможно, не по вашей вине.

Неисправность BT Internet, Неисправность линии, Неисправность Sky Broadband, Неисправность Sky Internet

Мы можем помочь вам с любой проблемой телефона — найти неисправность и устранить любую неисправность телефона BT с вашей собственной проводкой.

Пожалуйста, позвоните нам, если вы обеспокоены тем, что неисправно ваше оборудование, потому что мы можем сэкономить вам много денег! Ваш поставщик услуг проинструктирует Openreach выйти и неизменно взимать более 125 фунтов стерлингов только за посещение! Дополнительная работа может оплачиваться по часам и быть очень дорогой.
