Водяной теплый пол регулировка температуры в доме

Содержание

Температура теплоносителя для теплого пола
Стандарты температуры теплых полов под финальным покрытием
5 Расчет тепловых потерь помещений
Пошаговая инструкция регулировки температуры
Способы улучшение температурного режима водяного теплого пола.
Работа с расходомерами коллекторов
Ручная регулировка коллекторов ТП
Виды регуляторов температуры пола
Оптимальные температурные параметры
Использование терморегуляторов
Водяной теплый пол: регулировка температуры

Температура теплоносителя для теплого пола

Комфортная для людей температура, когда пол нагрет до +22 — 25 градусов, а в области головы показатели около +20. В гидрополах распределение и передача теплоэнергии зависит от диаметра и материала трубопровода, укладочного шага, отделочного материала, и от того, как правильно настроены расходомеры.

Выбирая температуру теплоносителя надо учитывать

тип и толщину стяжки;
условия эксплуатации;
есть ли дополнительная система отопления;
вид финишной отделки;
желаемый уровень обогрева.

Такие значения позволяют обогревать всю площадь на необходимом уровне, и не допускать превышения оптимальных показателей. То есть, не происходит перегрева и повреждения отделочного материала.

Допустимая разница между уровнем нагрева воды на входе и выходе колеблется в диапазоне 5 — 15. Меньше 5 нельзя, так как увеличится потребление теплоносителя контурами, что уменьшит напор. Разница более чем на 15° — тоже не рекомендована. Это может привести к различной степени обогрева пола на разных участках.

Самими оптимальными являются расхождения в пределах 10 — 12 °С.

Стандарты температуры теплых полов под финальным покрытием

Температурные стандарты ГОСТ для разных типов помещений

В нормах и регламентах СНиП установлены следующие нормативы:

Максимальная температура и минимальная варьируются в пределах +26-35 С;
Теплый пол под ламинатом, паркетом и если уложен прочий ламинированный материал не нужно прогревать более +27 С, иначе повредится покрытие;
Температура теплого пола под плитку может быть +28-33С

Но тут важно смотреть, какой именно плиточный материал уложен: с подложкой или «холодный» вариант, имеет важно и назначение помещения (ванная, фойе). Исходя из данных параметров, определяется температурный нагрев теплого пола;
Под ковровое покрытие достаточно нагревать теплоноситель до +27С;

Под линолеум не нужно прогревать теплый пол выше +26 С, особенно, если это линолеум с утеплителем.

В зависимости от того, для чего используется помещение, выставляется температурный режим. Главное, помните, что напольный материал имеет свойство рассыхаться, деформироваться от жара или трескаться. Все остальные параметры и допустимые значения нагрева системы запомнить довольно просто.

5 Расчет тепловых потерь помещений

Максимальная мощность системы обычно указывается в ваттах на квадратный метр. Если ваш пол хорошо изолирован и у вас достаточно современный дом, мощность системы напольного отопления обычно должна составлять 65-85 Вт / м², чтобы обеспечить необходимую мощность. Когда речь идет о выборе обогреваемых полов, система мощностью 150-200 Вт / м² обычно предназначена для сокращения времени нагрева, так как система не будет постоянно включена. Когда система работает только половину времени, в течение которого используется помещение, мощность составляет половину мощности системы. То есть система мощностью 150 Вт / м² обычно обеспечивает 65-85 Вт / м² в час.

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

Схемы подключения

Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
Затем необходимо отрегулировать давление в батареях.

Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Способы улучшение температурного режима водяного теплого пола.

1. Погодозависимая автоматика (ПЗА).

Все уши прожужжали уже на форумах этой ПЗА.

Но для этого необходим специальный термоконтроллер, который будет это делать и смесительный узел теплого пола для погодозависимой автоматики будет сложнее.

Считаю, что для ситуации, когда установлены комнатные терморегуляторы ПЗА не нужна.

Комнатные терморегуляторы проще, дешевле, надежней и удобней.

2. Умные терморегуляторы.

Для улучшения управления температурным режимом служат функции искусственного интеллекта в комнатных терморегуляторах.

Не уверен что стоит за них переплачивать.

Разве что поиграться.

Этим функциям негде проявить себя в моих условиях по делу.

3. Второй (ограничивающий датчик температуры пола) в терморегуляторе теплого пола.

Возможно, если у терморегулятора будет ограничивающий датчик температуры, выставленный, скажем, на 32 то можно подать теплоноситель и 40 и 60. Но тут возможен дребезг.

Да и я уже отмечал, что ощущения, когда то пол теплее воздуха, то наоборот, дискомфортны: организм путается и не понимает — холодно сейчас или жарко.

Вопрос можно было бы изучить подробнее, будь у терморегуляторов возможность отображать температуру пола (на ряду с температурой в комнате) и выбирать по какой температуре регулировать.

4. Динамическое изменение температуры подачи.

Уже вспоминал в контексте ПЗА возможность менять температуру подачи.

Температуру подачи также можно менять и по отличию температуры обратки от заданной температуры.

Это возможно, но сложно и дорого.

6. Динамические головки.

Для каждого направления теплого пола можно было бы измерять температуру обратки в этом направлении и открывать клапан сильнее или слабее.

Встречал упоминание о таком способе и даже кто-то практически выполнял.

Я не настолько фанатик.

7. Изменение скорости вращения двигателя.

Это интересная тема.

Изменять скорость вращения насоса можно было бы в зависимости от температуры.

Например, в зависимости от разницы температуры обратка/подача.

Существуют насосы с возможностью плавного внешнего задания скорости.

Мне бы не помешало всего лишь, чтобы при включении всех направлений теплого пола переставить скорость вращения насоса с I на II.

Вроде и просто сделать, но среди множества рассмотренных центральных контроллеров управления теплыми полами не встретил ни одного с такой возможностью.

В общем решение будет либо сложным, либо дорогим, либо не надежным.

Пока же я даже не ставил насос на вторую или третью скорости.

Шум на второй скорости возрастает.

Требуемая частота включения теплого пола.

Внедрение системы сбора показаний о работе теплого пола позволило выяснить промежутки, на которые терморегуляторы включают направления теплого пола.

Правда, на улице -3 всего.

Статистика собиралась по 4-м направлениям.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка.

Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
колба из прозрачного пластика или стекла с нанесенной шкалой;
поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние. https://www.youtube.com/watch?v=knTDMVnXjOc

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

прогрев пола до 28 градусов;
при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Использование терморегуляторов

Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.

Виды терморегуляторов для теплого пола

После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.

Подключение регулятора теплого пола

Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).

Проденьте провод в гофрированную трубку

Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.

Выведите провод из другого конца

Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.

Установите пластиковую заглушку

Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.

Зафиксируйте конец трубки

Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.

Выведите трубки в пол

Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.

Замаскируйте канавку раствором

Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.

Облудьте провода

Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.

Подключите провода к терморегулятору

Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.

Так выглядит установленный терморегулятор

Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.

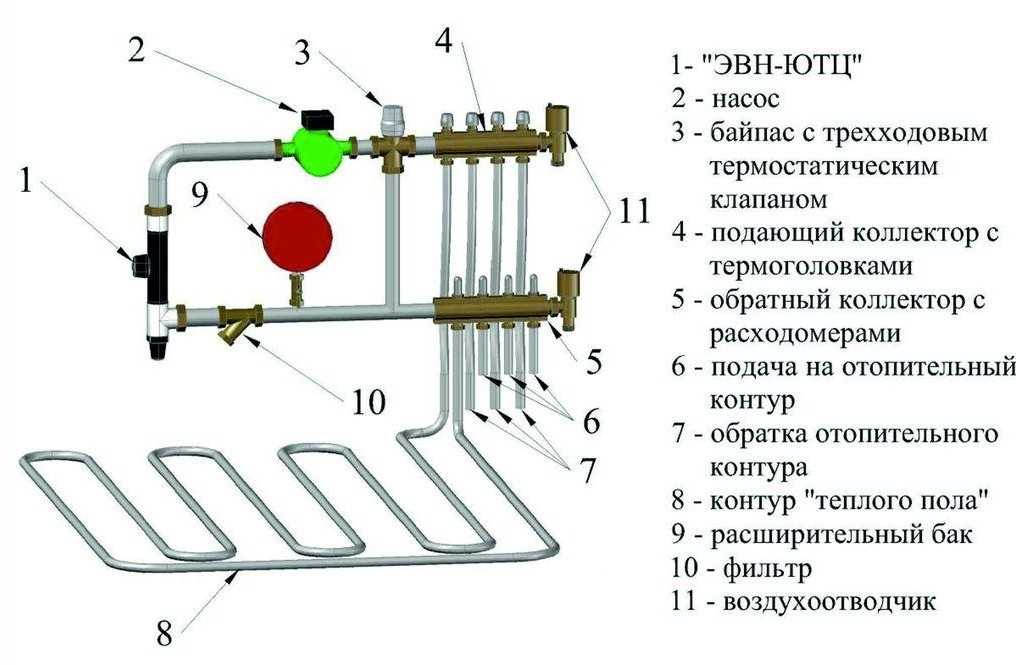

Пример схемы теплого пола

Водяной теплый пол: регулировка температуры

Управление температурным режимом собранного водяного пола зависит от того, какое оборудование было использовано в помещении при установке системы обогрева. Способов регулирования бывает несколько. К главным же причисляют:

ручное регулирование;
индивидуальное;
групповое;
комплексное.

Ниже более подробно рассмотрим каждый из них.

Ручная регулировка

Весь процесс, при таком способе обогрева пола, происходит в ручном режиме. При этом, итоговые заключения о температуре делаются только на основе собственных ощущений. Разумеется, что при таких измерениях, неточные данные – не исключение. По этой причине процедура регулирования теплого пола должна осуществляться по следующему перечню:

При эксплуатации такого пола с паркетным или ламинатным типом покрытия применяют специальные термоголовки, которые устанавливаются на 2 трубопровода: и подающий, и обратный. Регулировку проводят вручную: подачу либо увеличивают, либо же, наоборот – уменьшают.

Настройка температуры пола производится только тогда, когда каждая петля системы будет заполнена водой (нужно следить, чтобы во время заполнения не было воздуха).
В процессе того, как наполняются трубопроводы, необходимо контролировать, чтобы вода была во всей остальной отопительной системе. Это делается путем открытия: кранов, которые дают доступ тепловому носителю ко всей системе, и вентиля обратного коллектора. И лишь только после этих действий можно открыть трубы (прямую и обратную) одной петли для полного их наполнения. При этом следует проверять и не допускать попадания воздуха (путем выпускания его в воздухоотвод).
Далее для движения воды в трубопроводе проводят запуск насоса. Рукой на ощупь определяют степень нагревания и при теплых трубах закрывают петлю.
Когда все петли заполнятся, нужно вентили повернуть на открытие. Затем подачу воды в каждую петлю можно отрегулировать, определив температуру вручную.
На температурные показатели воды в трубах влияет их длина. В связи с этим, целесообразно устанавливать их одинакового размера.

Важно учитывать, что при таком варианте температурной регулировки водяного пола, все ее этапы необходимо осуществлять с обязательным 2-часовым перерывом, чтобы хорошо понимать эффективность каждого действия. Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя

Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя.

Индивидуальная регулировка

Корректирование температуры теплых полов в индивидуальном режиме реализуется с помощью специальных датчиков, которые расположены в каждой комнате. Индивидуальное регулирование отличается от группового. При первом способе климат по желанию устанавливается для каждого помещения отдельно, а при втором – для всей системы действует общий температурный режим.

Групповая регулировка

Данный способ практичен своей точностью показаний. В его основе лежит автоматическое осуществление понижения или повышения температуры пола, а также уменьшения и увеличения подачи воды (носителя тепла). В таком варианте регулирования применяются схемы климат и констант. При второй схеме работы используются клапаны с наличием термоголовок.

Если же требуется изменить температурный показатель, то система сузит или же расширит капиллярную трубку, которая отвечает за регулировку отверстия клапана. Длиться это будет до тех пор, пока не настроится удовлетворяющий режим.

Корректировка происходит в автоматическом режиме. Автоматика системы, в зависимости от того, на сколько градусов прогрет в помещении воздух, определяет ту температуру, которой необходимо достичь. Затем она подает сигналы на открытие либо закрытие клапана.

Комплексная регулировка

Комплексный способ регулировки водяного теплоносителя пола соединяет в себе 2 режима:

индивидуальный,
групповой.

Он позволяет осуществлять коррекцию температурных показателей как сразу во всем доме, так и в каждой его комнате отдельно.

Водяной теплый пол: регулировка температуры

Быстрая навигация по статье (содержание)

Водяной теплый пол: регулировка температуры
Ручная регулировка
Индивидуальная регулировка
Групповая регулировка
Комплексная регулировка
Простой способ регулировки температуры теплого пола
Как корректно отрегулировать температурный режим теплого водяного пола

На сегодняшний день все более популярным и востребованным вариантом отопления становится теплый водяной пол. Он может выступать дополнительным источником обогрева, а также и основным. С его помощью появилась возможность существенной экономии, а также стала реальной заветная мечта большинства людей о высоком уровне благоустроенности.

Конечно, такой вид обогрева жилья требует наличия определенных знаний и опыта для грамотного управления им. Для гарантирования исправного и безошибочного функционирования системы теплого водяного пола выполняется регулировка его температуры. Как же правильно осуществляется такое регулирование?
