Строительство многоквартирных домов, промышленных зданий, мостов и других крупных объектов требует использования надежной арматуры. С ее помощью укрепляют стены и перекрытия, армируют опоры и создают очень прочные конструкции.

Современные металлокомбинаты производят большое количество металлопроката для укрепления объектов строительства. Эта продукция имеет разное назначение, в зависимости от размеров и прочности. Наиболее прочным типом металлопроката является балка двутавровая. Ее используют при строительстве очень массивных сооружений, так как балка легко справляется с большими нагрузками.

Особенности и назначение

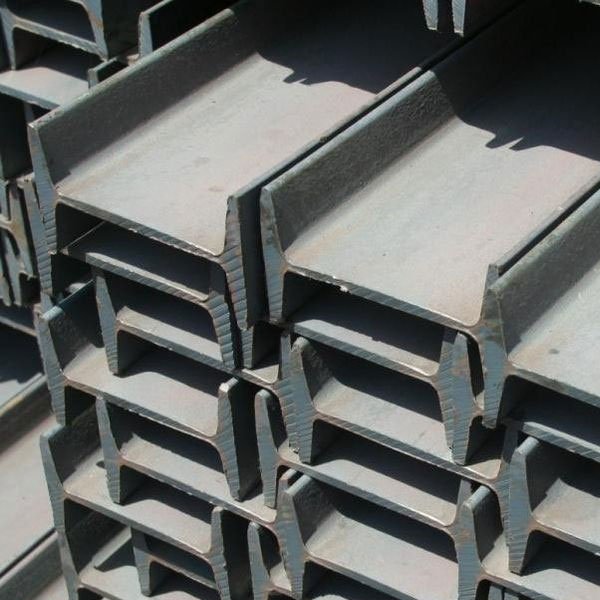

Двутавровая балка — это металлическое изделие с сечением в форме буквы «Н». Оно состоит из двух полок и соединяющей их стенки. Название данного металлопроката произошло от латинского слова «taurus». В переводе на русский taurus означает «бык». То есть, в дословном переводе эта разновидность металлопроката называется двурогой балкой.

Для изготовления данной продукции используют сталь. Как правило, это низколегированная или углеродистая сталь, в зависимости от назначения будущего изделия. Этот металлопрокат производится горячекатаным методом.
Балка двутавровая используется в промышленном и гражданском строительстве. С ее помощью армируют:

Кровли разной степени сложности.
Межэтажные перекрытия в многоквартирных домах.
Колонны сложных архитектурных объектов.
Стальные фермы для гражданских и промышленных зданий.

Стволы шахт.
Железнодорожные вагоны.
Мосты и другие объекты, возводимые на прочном стальном каркасе.

Также с помощью этой балки создают надежные крановые эстакады, мачты и монорельсовые дороги.

Преимущества и недостатки

Основным преимуществом данного металлопроката является его прочность и надежность. Эти характеристики связаны с формой сечения изделия. Ведь сечение в виде буквы «Н» значительно повышает жесткость продукции. Если сравнивать двутавровую балку с обычной, имеющей квадратную форму в разрезе, то первая будет намного прочнее и жестче. Показатель прочности у такой продукции даже превышает аналогичную характеристику у швеллера.

Высокие прочностные характеристики связаны с распределением механической нагрузки на металлическую конструкцию. При сечении в виде буквы «Н» нагрузка равномерно распределяется на всю балку, а не концентрируется в определенных точках. Поэтому при использовании данного металлопроката исключается риск быстрого износа и разрушения стального каркаса. Следовательно, балку двутавровую можно задействовать в строительстве очень массивных объектов, подверженных огромным нагрузкам. Главное — правильно подобрать размеры продукции.

Кроме прочностных характеристик, стоит рассмотреть и другие преимущества использования этого металлопроката. Самые важные из них:

Экономичность. Ввиду своей жесткости, двутавровая балка надежно армирует крупные объекты, не требуя использования вспомогательной арматуры. Если бы вы выбрали армирующий профиль другого типа, вам бы пришлось купить его в большем количестве, чтобы обеспечить устойчивость конструкции к разрушениям. В случае с двутавром в этом нет необходимости. Следовательно, вы сможете сэкономить на металлопрокате.

Малый вес. Сечение в форме буквы «Н» значительно снижает массу данного металлопроката. При этом его прочностные характеристики заметно возрастают, в сравнении с теми же характеристиками у более жесткой квадратной продукции.
Устойчивость к изгибу и сжатию. Благодаря этим преимуществам, двутавр хорошо переносит колебания и может использоваться при строительстве тяжелых мостов.
Возможность монтажа с помощью сварки. Сваривание элементов стальной конструкции ощутимо повышает скорость работ и сокращает сроки сдачи объекта.
Постоянство геометрических характеристик. Так как жесткость двутавра обусловлена его формой, любые изменения в ней привели бы к снижению прочности каркаса и разрушению постройки. Это исключено при использовании данного металлопроката. Ведь он не деформируется даже при слишком высоких нагрузках.

Легкость и экономичность перевозки. Для транспортировки более массивного металлопроката вам бы пришлось арендовать несколько транспортных средств. В случае с данной продукцией можно сократить количество транспорта. Ведь специфическая форма двутавра способствует компактной укладке, а его малый вес позволяет не беспокоиться о перегрузке.

Как и любой другой металлопрокат, балка двутавровая имеет не только достоинства, но и недостатки. Рассмотрим основные из них:

Плохая устойчивость к огню. Если на вашем объекте возникнет пожар, любое промедление в его тушении пагубно отразится на прочности конструкции. При выходе ситуации из-под контроля постройка даже может разрушиться.

Слабая устойчивость к коррозии. Углеродистая и низколегированная сталь боится ржавчины, поэтому данные материалы должны проходить обработку защитными веществами. И даже после правильной обработки балку не рекомендуется использовать в условиях сильной влажности (например, для сооружения подводных опор мостов).
Невозможность применения на слишком больших пролетах. При отсутствии дополнительных опор несущие способности двутавра заметно снижаются. Вам нужно уделить максимум внимания этой особенности металлопроката при разработке проекта.
Очень низкая устойчивость к скручиванию. Данный недостаток наблюдается у всех изделий с открытым сечением.
Например, он есть у швеллера и уголка. Устойчивость балки к скручиванию примерно в 400 раз ниже, чем этот же показатель у круглой трубы с такой же площадью сечения. Если каркас вашего будущего объекта будет подвергаться скручиванию, лучше выбрать для армирования другой тип металлопроката.

Разновидности

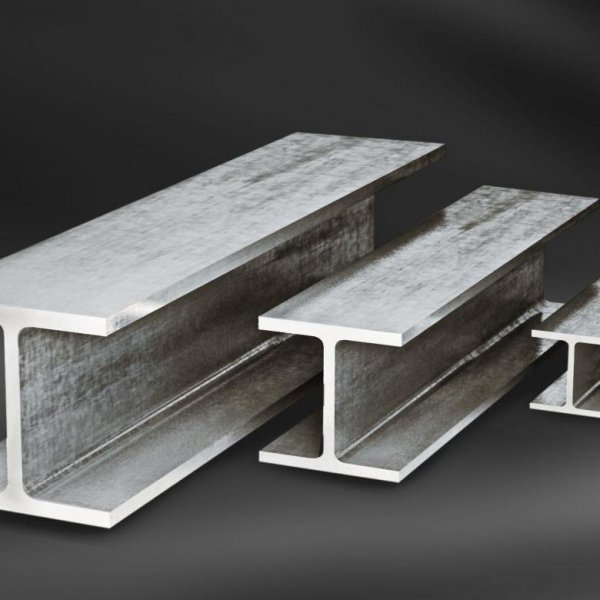

Балка двутавровая бывает разного назначения. В зависимости от области применения, она имеет определенные характеристики. Например, этот металлопрокат выпускается с параллельными или наклонными полками. В первом случае речь идет об обычном металлопрокате, а во втором — о специальном. Изделия с параллельными полками имеют маркировку «У», «Ш», «Д» или «К». Она обозначает:

«У» — изделие с узкими полками.
«Ш» — металлопрокат с широкими полками, выдерживающими большие нагрузки.
«Д» — двутавр со средними полками.
«К» — продукция, предназначенная для сооружения колонн.

Эти балки имеют большой вес и характеризуются самой высокой степенью прочности.

Двутавр с наклонными полками тоже бывает разного назначения, в зависимости от угла наклона и площади сечения. Он маркируется буквами «М» или «С». Продукция с маркировкой «М» предназначена для сооружения подвесных путей. Угол наклона ее внутренних граней не должен превышать 12 %. Балки с маркировкой «С» используют для укрепления стволов шахт. У этих двутавров угол наклона внутренних граней может достигать 16%. Коэффициенты 12% и 16% — это максимальные показатели для угла данной продукции. Их нельзя превышать в процессе изготовления металлопроката.

Кроме ширины полок и угла их наклона, балка двутавровая классифицируется по степени точности. Этот показатель говорит о допустимых отклонениях от размеров во время прокатки (таблица размеров и отклонений размещена в ГОСТ 8239-89). Степень точности отмечается на продукции буквой «В» или «Б». Если на балке указана маркировка «В», значит это изделие с обычной точностью изготовления.

Буква «Б» говорит о повышенной точности. Такая продукция подходит для сложных задач, требующих отсутствия даже мельчайших погрешностей. При ее изготовлении очень важно соблюдать допустимые показатели прогиба стенки, притупления наружных кромок и кривизны самого изделия.

В государственном стандарте указаны следующие критерии точности:

Допустимый прогиб стенки — не больше 0,15.
Притупление наружных кромок — не более 2,2 мм (для категории «Б», для обычных балок этот показатель не имеет значения).
Кривизна изделия — не больше 0,2% от его длины.

Точность соблюдения других характеристик (высоты двутавра, а также ширины, толщины и перекоса полки) зависит от категории изделия («В» или «Б») и его размеров. Все эти коэффициенты приведены в таблице в ГОСТ для металлопроката с обычной и повышенной точностью изготовления.

Размеры и вес

При изготовлении балки двутавровой в обязательном порядке учитываются требования ГОСТ 8239-89. В этих требованиях регулируются размеры изделий и просматривается их зависимость друг от друга. Например, в готовой балке взаимосвязаны следующие параметры:

площадь поперечного сечения;
радиусы внутреннего закругления;
толщина полок;
угол наклона внутренних граней;
высота изделия;
толщина стенки;
ширина полки;
радиус закругления полки;

вес изделия.

Величина этих характеристик не подлежит изменениям. Например, балка двутавровая с маркировкой «10» имеет площадь поперечного сечения 12 кв. см. При этом ее остальные характеристики должны равняться:

радиус внутреннего закругления = 7 мм;
толщина полок = 7,2 мм;
высота изделия = 100 мм;
толщина стенки = 4,5 мм;
ширина полки = 55 мм;
радиус закругления полки = 2,5 мм;
вес изделия = 9,46 кг (имеется в виду вес балки длиной 1 метр).

При изготовлении металлопроката данного типа надо соблюдать все перечисленные размеры, так как они взаимосвязаны друг с другом. Если изменится хотя бы одна размерная характеристика (например, увеличится длина стенки или уменьшится ширина полки), прочность балки заметно снизится. Это значит, что металлопрокат нельзя будет использовать в строительных работах, ведь он станет слишком ненадежным. Такая балка сломается при любых физических или сейсмических нагрузках, что приведет к разрушению дома, моста или другого объекта.

По ГОСТ 8239-89 двутавровая балка может иметь площадь сечения от 12 до 138 кв. см (в зависимости от размеров, двутавр маркируется цифрами «10», «12», «14» … «60»). У самого крупного изделия из государственного стандарта следующие характеристики:

радиус внутреннего закругления = 20 мм;
средняя толщина полок = 17,8 мм;
высота двутавра = 600 мм;
толщина перемычки между полками = 12 мм;
ширина каждой полки = 190 мм;
допустимый радиус закругления полки = 8 мм.

При таких размерных характеристиках вес изделия должен составлять 108 кг на каждый метр. Как правило, балки выпускаются длиной 4-12 метров, при этом их длина зависит от площади сечения металлопроката. Чем больше площадь, тем больше и длина. Но есть и исключения. Например, если покупателю необходимы балки меньшей длины, он может заказать их прямо у производителя.

Также при изготовлении на заказ возможно изменение других характеристик. Если в ГОСТ 8239-89 максимальная площадь сечения двутавра указана 138 кв. см, это еще не значит, что вы не сможете получить более массивную продукцию, при необходимости. В государственном стандарте приведены расчеты в ограниченном диапазоне. Любые другие вычисления выполняются инженерами индивидуально. То есть, заказчик обращается к производителю и оставляет заявку на изготовление нужной ему продукции. Далее начинается процесс производства по такой схеме:

Выполняются расчеты размерных характеристик. При вычислении этих характеристик соблюдаются их соотношения друг с другом, как и в рассмотренных в ГОСТ изделиях. Также специалисты определяют допустимый показатель погрешности, в зависимости от степени точности продукции. В процессе работы инженеры учитывают не только размеры балки, но и такие ее коэффициенты, как момент инерции, статический момент полусечения, момент сопротивления и радиус инерции. Только при соблюдении всех этих характеристик можно получить качественное, прочное изделие.
Делаются чертежи. Если у вас есть свои чертежи, вам не придется оплачивать эту услугу. Но учтите, что создание такой документации требует наличия очень глубоких знаний и опыта проведения подобных работ. Поэтому не заказывайте услугу у сомнительных специалистов, ориентируясь на низкую цену. Помните, что от правильности проведения расчетов будет зависеть прочность вашего двутавра и всей постройки, которую вы собираетесь армировать сделанными по чертежам балками.
Изготавливается двутавровая балка в нужном количестве.

Где купить?

Если вас заинтересовала балка двутавровая, ее купить можно здесь http://metallbase.com/production/balka-dvutavr. Это сайт нашей компании «МС» — металлобазы, занимающейся реализацией проката любого типа. У нас вы найдете продукцию высотой от 100 до 691 мм. В каталоге есть изделия с узкими, средними, нормальными и широкими полками. Также мы можем предложить вам колонные и специальные балки. Перечень доступных товаров и их характеристики доступны для просмотра на сайте.

Если вы еще не определились с выбором поставщика металлопроката, ознакомьтесь с преимуществами нашей компании. Они ежедневно привлекают к нам новых клиентов. Основные из наших преимуществ:

Сотрудничество с ведущими металлокомбинатами РФ. Мы не закупаем товар у сомнительных лиц, поэтому можем уверенно сказать, что продаем качественный металлопрокат.
Большой выбор продукции. Вы найдете в каталоге двутавр любого размера, следовательно, вам не придется дожидаться его изготовления. Кроме того, у нас есть много металлопроката другого типа, а не только балки. Если вы профессиональный строитель, вам известно, что при возведении крупного объекта одних двутавровых балок будет недостаточно. Вам придется покупать арматуру и другой прокат. Сотрудничая с нами, вы сделаете это одновременно, не задерживая строительных работ и не переплачивая за доставку.
Доступные цены. Так как мы берем товар прямо с металлокомбинатов, а не через посредников, нам не приходится закупать его по повышенной цене. Соответственно, наши клиенты получают металлопрокат по цене производителя.
Оперативная поддержка. Если вы не знаете, какая двутавровая балка подойдет для ваших задач, попросите помощи у нашего специалиста. Он найдет вам товар с оптимальными характеристиками.
Акции и распродажи, позволяющие сэкономить на покупке.
Полезные дополнительные услуги. Мы не только продаем прокат, но и занимаемся его сваркой и резкой.

Чтобы заказать двутавр, уточните стоимость изделия и ожидайте доставки. Если вы указали адрес в СПб, мы доставим товар своей машиной. В остальных случаях продукция будет отправлена подходящей вам транспортной компанией.

Фото, использованные в статье, приведены для иллюстрации и не являются изображением продукции компании.

Зачем нужна стальная двутавровая балка?

Главная
Статьи
Зачем нужна стальная двутавровая балка?

Черный металл

: Статьи; Rating:

Отправить заявку 24/7

Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5

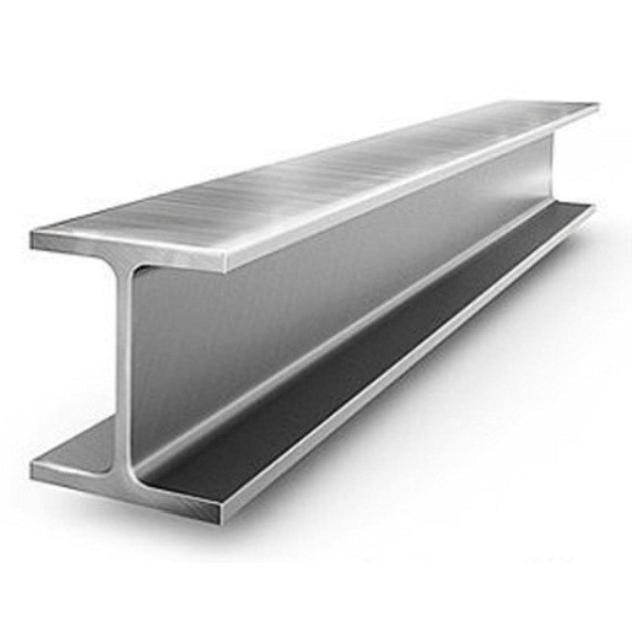

Балка двутавровая (двутавр) — это один из наиболее распространенных видов металлопроката. Данное изделие представляет собой горизонтальный брус из стали. В сечении оно имеет вид буквы «Н». Грани двутавровой балки располагаются под определенным углом или параллельно друг другу. Простота конструкции и надежность обуславливают повсеместное применение такой продукции. Ее цена в Москве зависит от ширины и длины профиля.

Где используется стальная двутавровая балка?

Стальная двутавровая балка, сделанная в соответствии с ГОСТ 8239-89, и балочные конструкции используются при строительстве гражданских, промышленных и общественных зданий. Они могут быть элементом:

кровли;
крановых эстакад;
колонн.

В жилом сегменте такие металлические изделия применяют в частном и общественном строительстве в качестве несущих конструктивных элементов. Целесообразно делать из них несущий каркас при больших пролетах (более 7 метров), в случаях, когда бетонные конструкции не выдержат предполагаемых нагрузок. Они подходят для создания междуэтажных перекрытий любых сооружений (в том числе тех, что имеют большие пролеты).

Незаменимы они при возведении мостов, наземных переходов, подвесных путей и других объектов, где присутствуют повышенные нагрузки от вертикального поперечного воздействия. Двутавр отлично выдерживает их во время эксплуатации и не чувствителен к влиянию атмосферных и механических воздействий. Даже через десятки лет он будет противостоять им.

Данный вид металлопродукции при воздействии силы испытывает не кручение, а деформацию на осевой изгиб. Он также успешно противостоит усадке возведенного здания. При установке двутавра значительно уменьшается масса несущих конструкций. Это значит, что, используя его, можно сократить затраты на строительство. Незначительный вес при чрезвычайно высокой жесткости также делает стальную двутавровую балку идеальным вариантом для армирования шахтных путей и создания основы под высоконагруженные строения. Это могут быть:

железнодорожные тоннели;
подвесные пути для кранов;
эстакады;
резервуары;
мачты;
подкрановые пути.

Двутавры часто используются для монорельсов, по которым катится висящий тельфер, и в тяжелом машиностроении, вагоностроении и других отраслях для создания различного оборудования. Такая балка может быть подвергнута гибке, резке или сварке, поэтому нередко применяется как элемент дизайна при оформлении строений.

Еще информация по теме:

Выгодные цены на стальные двутавровые балки

Почему I балки используются в конструкции из конструкционной стали?

Двутавровая балка является наиболее часто используемой балкой в конструкциях из конструкционной стали. Дизайн и компоновка в равной степени способствуют созданию двутавровой балки, способной выдерживать различные тяжелые нагрузки. Из-за впечатляющей несущей способности двутавровые балки широко используются в строительстве, но что еще делает двутавровые балки такими уникальными и востребованными в процессах строительства металлоконструкций?

Конструкция двутавровой балки

Две горизонтальные плоскости, известные как полки, которые соединены одним вертикальным компонентом, образуют двутавровую балку, поскольку форма соединения создает в поперечном сечении заглавную букву «I». В отличие от двутавровых балок, которые имеют аналогичную конструкцию, верхняя и нижняя полки двутавровой балки имеют наклон, в результате чего полки становятся тонкими снаружи и толстыми внутри. Двутавровые балки не имеют наклона на верхней и нижней полках, что влияет на несущую способность. Двутавровые балки обычно изготавливаются из конструкционной стали, хотя для конкретных применений, таких как каркас, мосты и некоторые конструкции, могут использоваться стали с различными характеристиками. Двутавровые балки из-за минимальной площади поперечного сечения (известной как стенка) требуют наименьшего количества материала, но при этом достигают желаемой формы и функции для выполнения своих несущих обязанностей. Конструкция делает двутавровую балку способной изгибаться под нагрузкой, а не изгибаться. При изготовлении двутавровые балки состоят только из одного куска стального проката, что делает изготовление экономически выгодным решением.

Классификация двутавровых балок

Двутавровые балки классифицируются по материалам и размерам. Они бывают разного веса, размеров и толщины полотна (точки соединения). Строители рассмотрят потребности своего конкретного проекта и выберут двутавровую балку, которая соответствует необходимым им характеристикам, включая прогиб, вибрацию, изгиб, коробление и растяжение. Двутавровые балки спроектированы так, чтобы противостоять изгибу, вибрации, деформации и отражению благодаря своей форме. Двутавровые балки обычно легкие и могут использоваться для пролетов почти 100 футов. При заказе двутавровых балок покупатели сообщают производителю размеры, необходимые для проекта.

Использование двутавровых балок в строительных проектах по изготовлению металлоконструкций

Двутавровые балки обычно являются важными опорными фермами в металлоконструкциях. Двутавровые балки почти всегда используются при строительстве больших сооружений, таких как склады и большие здания. Поскольку двутавровая балка способна выдерживать огромные нагрузки, двутавровая балка из конструкционной стали может обеспечить целостность конструкции без необходимости использования многочисленных структурных опор, которые увеличат стоимость и время строительства проекта. Двутавровые балки экономичны, так как не требуют чрезмерного количества стали и имеют универсальное применение. Двутавровые балки устойчивы к старению и благодаря своему составу легко адаптируются к конструктивным дополнениям и модификациям. Двутавровые балки всегда пользуются спросом из-за их прочности, экономичности и универсальности.

Двутавровые балки часто называют универсальными балками, так как они могут выдерживать широкий спектр нагрузок при горизонтальном использовании в качестве системы поддержки для тяжелых колонн и используются в различных стальных конструкциях. Превосходная прочность, а также экономия средств и времени делают двутавровые балки основным выбором для структурных опор в проектах стального строительства. Общение с экспертом по изготовлению металлоконструкций может помочь вам выбрать правильную балку для вашего уникального проекта. Чтобы получить предложение по вашему следующему производственному проекту, свяжитесь с Swanton Welding сегодня!

Что такое I-луч? I Луч 3 Преимущества

Двутавровая балка представляет собой форму конструкционной стали, используемой в зданиях, она также известна как H, W, широкая, универсальная балка или прокатная балка. Они предназначены для того, чтобы играть ключевую роль в качестве элемента поддержки в структурах. Эти балки способны выдерживать различные виды нагрузок.

Свое название он получил из-за сходства поперечного сечения с буквой I. Эти балки часто используются для формирования балок и колонн различных размеров и характеристик. Для инженеров-строителей и мастеров крайне важно понимать важность двутавровых балок в стальных конструкциях.

Конструкция двутавровой балки

Двутавровая балка спроектирована с использованием двух вытянутых плоскостей, называемых фланцами, соединенных перпендикулярным компонентом, называемым стенкой. Весь корпус этого конструктивного элемента имеет I- или Н-образное поперечное сечение. Наряду со сталью также существуют балки из алюминиевых сплавов и низколегированных сталей, которые используются для различных целей, таких как мосты, каркасы зданий и т. д.

Двутавровые балки

производятся различных размеров, толщины, ширины и других характеристик для различных применений. Покупатели классифицируют этот вид балок по типу материала и размерам. Например, балка глубиной 12 дюймов и весом 20 фунтов/фут имеет размер 12×20. Подрядчики выбирают подходящие размеры балок для нужд своего проекта. При принятии решений следует учитывать следующие факторы:

Прогиб. Толщина должна быть достаточной для минимизации прогиба.
Вибрация . При выборе следует стремиться к минимальной вибрации. В этом отношении важны жесткость и масса балки.
Гибка . Объемный корпус должен быть достаточно прочным, чтобы выдерживать напряжения текучести. В противном случае происходит изгиб.
Изгиб. Напряжения кручения вызывают коробление двутавра, что может привести к нежелательным последствиям. Фланцы должны быть выбраны соответственно.
Напряжение. Выбор двутавровой балки с правильной толщиной стенки крайне важен для предотвращения волнистости или коробления под нагрузкой.

Двутавровые балки предназначены для изгиба, а не изгиба при высокой нагрузке. Плотность пучка неравномерна. Области, где расположены аксиальные волокна, имеют более высокую плотность, чтобы уравновесить самую высокую точку напряжения. Балки с небольшой площадью поперечного сечения более идеальны, поскольку требуется меньше материала без ущерба для желаемой формы.

Где используются I-лучи?

Двутавровые балки интенсивно используются в различных областях стальных конструкций. Эти балки обычно используются в рамах и жизненно важных опорных элементах. Прочная и несущая конструкция обеспечивается использованием стальных двутавровых балок. Использование этих балок может быть экономически выгодным, поскольку они уменьшают необходимость использования слишком большого количества опорных компонентов. Универсальный и надежный характер делает их незаменимыми для каждого подрядчика и инженера.

Двутавровые балки часто используются в конструкциях, потому что они просто функциональны.
