Обзор коллекторов Valtec для дома

В различных системах отопления коллекторы Valtec используются с целью организации распределения потоков теплоносителя по контурам, а также для понижения температуры последнего до заданных параметров. С помощью коллекторов легко можно регулировать объем теплоносителя, подаваемого в отдельный контур системы, а также производить корректировку уровня давления. Нередко такие устройства используются и в системах горячего водоснабжения. В этом случае их задача – это стабилизация давления, вследствие чего создаются условия для исключения падения напора в кранах при одновременной эксплуатации нескольких водоразборных точек.

Особенности коллекторов Valtec

Для производства коллекторов Valtec 1, а также продукции других серий и модификаций используется качественная нержавеющая сталь марки AISI 301 и 301 или латунные сплавы с маркировкой CW617N. Устанавливать и эксплуатировать распределительные устройства можно в системах с давлением до 10 атм.

, при этом допустимый температурный максимум для теплоносителя может достигать 120 °C. В зависимости от особенностей контура системы отопления и ее размеров, потребитель может выбрать устройства с количеством выходов от 2 до 12, кроме того следует обратить внимание и на то, что производитель предлагает изделия с параметрами 1« и 11/4«.В роли уплотнительных колец используются изделия из синтетического каучука марки EPDM.

Срок службы коллекторов, используемых для теплого пола Valtec или традиционных систем отопления, зависит от условий эксплуатации и может достигать даже 50 лет, при этом гарантия производителя на оборудование составляет 7 лет. Эти факторы напрямую свидетельствуют о высоком качестве изделий Valtec и их надежности, поэтому неудивительно, что отечественные потребители часто отдают предпочтение именно коллекторам этой торговой марки, особенно с учетом того, что их цена является вполне конкурентной на рынке устройств данного вида.

Комплектация и функциональное назначение коллекторов Valtec

В комплектацию коллекторов могут входить дополнительные элементы:

  • воздухоотводчики автоматические;
  • запорная и крепежная арматура;
  • настроечные (регулирующие и отсекающие) клапаны;
  • дренажные краны;
  • торцевые заглушки.

В комплектацию коллекторов Valtec 3 4 и других моделей устройств могут входить и расходомеры.

Основной функцией коллекторов следует считать распределение теплоносителя по разным контурам системы, хотя его значение в системах отопления значительно шире. Он служит и для регулирования, в ручном или автоматическом режиме, температуры подаваемого в контур теплоносителя за счет предварительного смешивания горячих и холодных потоков на входе. Наличие коллектора позволяет, при необходимости, быстро и легко слить теплоноситель из системы или из отдельного контура, также он решает и проблему воздухоудаления, что обеспечивает более эффективную работу все системы.

Важным фактором, на который следует обратить внимание, является и то, что с помощью коллектора легко можно организовать работу любой системы отопления в максимально экономичном режиме, при этом сокращение потребления энергоносителей не сказывается на уровне комфорта. Управлять коллекторами можно в ручном режиме, для этого предназначены специальные вентили, или в автоматическом. Во втором случае распределительный узел должен быть оснащен специальными сервоприводами. Продукция Valtec полностью адаптирована для эксплуатации в отечественных условиях и имеет все необходимые сертификаты соответствия.

Приобрести коллекторы Валтек, с возможностью доставки на объект покупателя, предлагает интернет-магазин нашей компании АЛЬФАТЕП. Необходимую помощь в выборе устройства всегда готовы оказать наши квалифицированные специалисты, а задать им интересующие вопросы каждый клиент может, позвонив по телефону горячей линии или оставив сообщение на сайте интернет-магазина alfatep.ru в разделе обратной связи.

При необходимости наши клиенты могут воспользоваться и услугами опытных и квалифицированных мастеров, которые готовы быстро и качественно выполнить монтаж систем отопления любого вида и типа, установить и подключить распределительный коллекторный узел, а также произвести настройку оборудования.

Коллекторный блок Valtec 1″х3/4″ 8 выходов с расходомерами (латунь) VTc.

596.EMNX.0607
ПроизводительValtec
СерияVTc.596.EMNX
АртикулVTc.596.EMNX.0608
Типколлекторный блок
Назначениедля систем водяного отопления
Рабочее давлениедо 10 бар
Опрессовочное давлениедо 15 бар
Рабочая температурадо 90°C
Максимальная температура окружающего воздухадо 50°C
Количество выходов8
Рабочая средавода, растворы гликолей
Материал корпусаникелированная латунь CW617N
Материал фитинговникелированная латунь CW617N
Материал кроншейновоцинкованная сталь
Материал уплотнительных колецEPDM 70Sh
Материал золотниковых прокладок клапановEPDM 70Sh
Материал поплавков воздухоотводчиковРРR
Материал расходомеровакрило-бутадиенстирол ABS
Материал штоков расходомераРРR
Материал пружин расходомеровнержавеющая сталь AISI 316
Материал ручек запорных клапановакрило-бутадиенстирол ABS
Диаметр коллектора1″
Размер подключения отводовG 3/4″ НР евроконус
Тип уплотненияконическое
Диапазон настройки расходаот 0,5 до 5 л/мин
Условная пропускная способность термостатического клапана2,5 м3/час
Ширина A (см. схему)462 мм
Размер E (см. схему)17 мм
Размер F (см. схему)31 мм
Расстояние между выходами H (см. схему)50 мм
Размер M (см. схему)61,5 мм
Размер N (см. схему)79,5 мм
Межосевое расстояние R200 мм
Размер S (см. схему)32 мм
Высота блока316 мм
Глубина блока88,5 мм
Размер отверстия кроншейна12 мм
Вес5780 г
Средний полный срок службы25 лет
Официальная гарантия производителя7 лет
Страна-родина брендаИталия

Коллектор 12 контуров с Valtec Combi Mix насосно

Насос в Подарок — в составе смесительного узла!!!

       Коллектор 12 петель с Valtec Combi Mix насосно — смесительным узлом последовательного подключения, на 120 — 180 м.

кв. теплого водяного пола.

TYPE V6.0.12

    Коллекторный блок с насосно — смесительным узлом и насосом:

       для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулирующими клапанами с расходомерами и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1″. Число выходов – 12.  Диаметр патрубков – 3/4″, резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.

Коллекторный блок с насосно — смесительным узлом и насосом:

       для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулирующими клапанами с расходомерами и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1″. Число выходов – 12.  Диаметр патрубков – 3/4″, резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 90 °С, давление – до 10 бар.

   1. -VT.COMBI – узел с терморегулированием при помощи жидкостной


термоголовки с выносным погружным датчиком температуры;

     2.Назначение и область применения
Насосно-смесительные узлы предназначены для создания в системе
отопления здания открытого циркуляционного контура с пониженной до

настроечного значения температурой теплоносителя.
Узлы обеспечивают поддержание заданной температуры и расхода во
вторичном циркуляционном контуре, гидравлическую увязку первичного и
вторичного контуров, а также позволяют регулировать температуру и расход
теплоносителя в зависимости от требований пользователя.
     Смесительные узлы могут использоваться в системах встроенного обогрева
(теплые полы, теплые стены, обогрев открытых площадок, почвенный
подогрев теплиц и парников).
Насосно-смесительные узлы адаптированы для совместного применения с
коллекторными блоками с межцентровым расстоянием 200 мм.
Габариты смесительных узлов позволяют располагать их в коллекторных
шкафах.

      Теплоноситель первичного контура T1 поступает в насосно-смесительный узел через термостатический клапан 1 (1.1.) . Степень открытия клапана автоматически регулируется термостатической головкой в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору теплого пола (20÷60С°). Для узлов COMBI.S температуру теплоносителя определяет контроллер по заданному пользователем графику и показаниям датчиков температуры теплоносителя и наружного воздуха. Циркуляционный насос 3 обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора теплых полов через соединение Т21, часть -из первичного контура Т1. Возвращаемый от теплых полов теплоноситель тоже делится на две части : первая – поступает к насосу, вторая- через трубопровод 13 возвращается в первичный контур T2.

Соотношение потоков , поступающих к насосу и возвращаемых в первичный контур задается настройкой клапана 2 . В случае, когда расход через вторичный контур становится меньше расчетного (закрытые вентили на коллекторах), открывается перепускной клапан 7, который направляет поток из Т11 к Т21 , тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос. Визуальный контроль за работой узла осуществляется при помощи термометров (5)









Настройка расходомера теплого пола. Расходомер для теплого пола поможет сбалансировать систему. Регулировка расходомеров теплого пола


Расходомер для теплого пола поможет сбалансировать систему. Регулировка расходомеров теплого пола

Коллектор для теплого водяного пола Valtec (Валтек)

Краткое содержание

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

Коллектор теплого водяного пола Valtec

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

Коллекторный блок VALTEC

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

  • регулирующими клапанами;
  • расходомерами;
  • крепежными кронштейнами;
  • запорными клапанами, имеющими ручное управление;
  • отсечными клапанами;
  • торцевыми заглушками;
  • дренажными клапанами;
  • воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

Схема подключения коллектора

  • благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
  • изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
  • приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

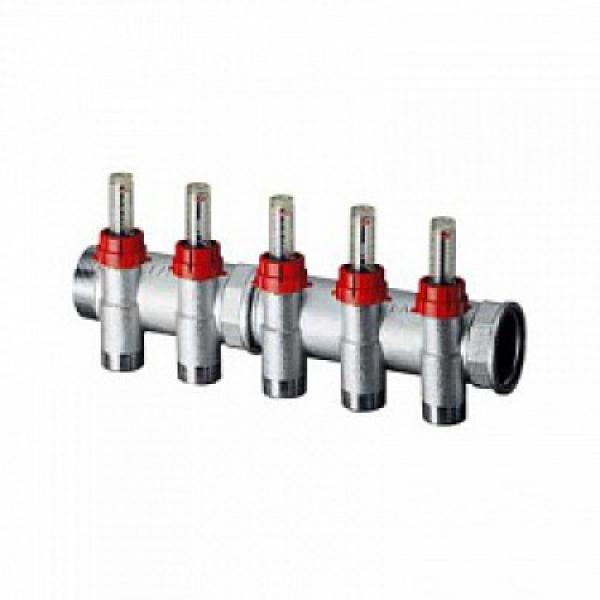

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

Принцип работы расходомеров коллектора

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диа

pilorama-chita.ru

Регулировка расходомеров теплого пола видео — Все о ремонте и строительстве

Коллектор для теплого пола.

Три способа настройки расходомеров.Коллектор для теплого пола. Коллектор для теплого пола с расходомерами. В этом видео мы подробно рассмотрим…

КОЛЛЕКТОР С РАСХОДОМЕРАМИ. ЗАПУСК ТЕПЛОГО ПОЛА. (1 часть)

ВЫСТАВЛЯЕМ РАСХОДОМЕРЫ, ВЫРАВНИВАЕМ КОНТУРЫ.

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Отопление, работа двух котлов (Электро и двухконтурный),смесительный узел теплого пола, регулировка теплог…

регулировка расходомеров на коллекторе KOER. заполнение водой контуров теплого пола

Не забывайте, что вода находит всегда наименьшее сопративление, а значит при регулировке контуров для равн. ..

Заполнение, настройка и работа коллекторной системы ICMA

Принцип работы коллекторной системы ICMA основан на изменении температурного режима теплоносителя относите…

Коллекторный блок VALTEC для водяного теплого пола и горизонтальной разводки радиаторов отопления

Купить: http://www.220-volt.ru/catalog/kollektory-dlja-trub/valtec/ Идеи и полезные советы от 220 Вольт: http://ok.ru/likevolt http://vk.com/likevolt http://twitter…

Настройка коллектор отопления

Настройка коллектора с расходомерами балансировка системы настройка системы тёплый пол автоматизация.

Точная регулировка температуры теплого пола своими руками

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ —…

Регулировка (балансировка) контуров теплого пола по току насоса

В этом видео я представил способ выравнивания пропускной способности контуров водяного теплого пола с…

arenda095.ru

Настройка теплого пола по расходомерам — Все о ремонте и строительстве

Коллектор для теплого пола. Три способа настройки расходомеров.

Коллектор для теплого пола. Коллектор для теплого пола с расходомерами. В этом видео мы подробно рассмотрим…

КОЛЛЕКТОР С РАСХОДОМЕРАМИ. ЗАПУСК ТЕПЛОГО ПОЛА. (1 часть)

ВЫСТАВЛЯЕМ РАСХОДОМЕРЫ, ВЫРАВНИВАЕМ КОНТУРЫ.

регулировка расходомеров на коллекторе KOER. заполнение водой контуров теплого пола

Не забывайте, что вода находит всегда наименьшее сопративление, а значит при регулировке контуров для равн…

Настройка коллектор отопления

Настройка коллектора с расходомерами балансировка системы настройка системы тёплый пол автоматизация.

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Отопление, работа двух котлов (Электро и двухконтурный),смесительный узел теплого пола, регулировка теплог…

Заполнение, настройка и работа коллекторной системы ICMA

Принцип работы коллекторной системы ICMA основан на изменении температурного режима теплоносителя относите…

Регулирование теплого пола

Как регулировать температуру теплого пола: http://mynovostroika.ru/otoplenie/teplyj_pol/regulirovanie_teplogo_pola.

Не греет теплый пол/ Проблема решается просто

Не греет теплый пол/ Проблема решается просто основные причины почему не греет теплый пол и что делать если…

Простой способ регулировки температуры теплого пола

Кто давно следит за моим творчеством, то знает, что я не сторонних всяких простых способов регулировки пола….

arenda095.ru

Настройка расходомеров теплого пола валтек — Все о ремонте и строительстве

Коллектор для теплого пола. Три способа настройки расходомеров.

Коллектор для теплого пола. Коллектор для теплого пола с расходомерами. В этом видео мы подробно рассмотрим…

Водяной теплый пол. Оборудование и настройка — вебинар 10.08.2017

Приступив к формированию ассортимента для монтажа теплого пола в начале текущего десятилетия, компания…

КОЛЛЕКТОР С РАСХОДОМЕРАМИ. ЗАПУСК ТЕПЛОГО ПОЛА. (1 часть)

ВЫСТАВЛЯЕМ РАСХОДОМЕРЫ, ВЫРАВНИВАЕМ КОНТУРЫ.

Коллекторный блок VALTEC для водяного теплого пола и горизонтальной разводки радиаторов отопления

Купить: http://www.220-volt.ru/catalog/kollektory-dlja-trub/valtec/ Идеи и полезные советы от 220 Вольт: http://ok. ru/likevolt http://vk.com/likevolt http://twitter…

Коллектор теплых полов VALTEC

Монтаж систем отопления, котлов, котельных, водоснабжения, скважин, насосов, водоотведения (канализации),…

проблема с расходомерами Valtec VT.AC674.V в коллекторе Valtec VTc.589

Производственный брак (?) в расходомерах, которыми укомплектован коллектор VTc.589, замена одного из расходоме…

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Отопление, работа двух котлов (Электро и двухконтурный),смесительный узел теплого пола, регулировка теплог. ..

регулировка расходомеров на коллекторе KOER. заполнение водой контуров теплого пола

Не забывайте, что вода находит всегда наименьшее сопративление, а значит при регулировке контуров для равн…

Заполнение Системы Теплый пол теплоносителем vid1

Заполнение Системы Теплый пол теплоносителем.

arenda095.ru

Настройка теплого пола : Построй свой дом

Размещено 7 сентября 2018в рубрике Отопление | Прокомментировать

Наконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Балансировка петель теплого пола



Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:

Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.

Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.

Настройка теплого пола



И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля на настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

  • по температуре теплоносителя в обратном трубопроводе;
  • по средней температуре пола.

Настройка по температуре воды в обратном трубопроводе



Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

В том случае, если все петли теплого пола будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход теплоносителя соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Снимать показания температуры удобнее при помощи специальных термометров, которые монтируются между трубой и обратным коллектором.

Эталонная температура измеряется на самой длинной петле. После этого все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на какой-то петле будет ниже эталонной, значит и расход в этой петле тоже низкий. Следовательно, клапан этой петли необходимо приоткрыть. Если расход теплоносителя будет выше эталонного, то клапан необходимо закрыть. После регулировки необходимо подождать пол часа, а за тем повторить операцию. И так повторять до тех пор, пока температура теплоносителя у всех петель перед обратным коллектором будут равны.

Настройка отопления по средней температуре пола



Описанный в предыдущей главе способ настройки теплого пола не учитывает финишное покрытие пола. Если в помещениях дома будет разное покрытие пола, то для того, чтобы температура поверхности пола во всех помещениях по ощущениям была одинаковой, необходимо, чтобы расход теплоносителя в петлях учитывал этот фактор.

Учесть в настройках системы финишное покрытие можно, если замерить температуру поверхности пола в разных помещениях. Таким образом, можно выровнять расходы теплоносителя в разных петлях так, чтобы средняя температура поверхности пола во всех помещениях стала одинаковой. Измерить температуру пола можно, либо контактными термометрами, либо пирометрами.

Принцип настройки клапанов происходит по тому же принципу, что и в предыдущем случае. Стоит иметь ввиду, что замерять температуру пола необходимо, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли. После этого посчитать среднее значение температуры. Как только температура поверхности пола во всех помещениях будет одинаковой или расхождение будет незначительным, настройку можно считать оконченной.

Чтобы настройка клапанов не могла случайно сбиться, на коллекторах предусмотрен механизм фиксации настроенного положения. Для этого нужно закрутить фиксирующий винт до упора. Винт находится внутри шестигранника. Фиксирующий винт ограничивает открытие клапана до настроенного уровня и не позволяет ему открыться сильнее. После настройки всех петель можно закрутить все фиксирующие винты до упора, при этом в дальнейшем, можно перекрывать отдельные петли этим же клапаном.

Уверен, что теперь настройка теплого пола не будет для вас сложной. В следующей статье я расскажу о гравитационном отоплении.

Рекомендую еще почитать:
Kомментарии

www.ocenin.ru

Регулировка теплого пола | ServiceYard-уют вашего дома в Ваших руках.

Полы с подогревом — это замечательный вариант отопления помещений. В особенности, если напольное покрытие само по себе холодное. Водяное отопление, обустроенное таким образом, давно перестало быть экзотикой и набирает популярности буквально в геометрической прогрессии. Эффективность этой системы не вызывает никаких сомнений, но перед началом эксплуатации необходима регулировка теплого пола и его настройка. О ней и пойдет речь в этой статье.

к содержанию ↑

Настройка температурного режима

Наладить термосистему с водяным обогревом можно несколькими способами. Различают 2 направления регулирования температурного режима:

  • Установка и контроль температуры пола.
  • Температура воздуха в помещении.

Отладить температуру на поверхности можно по таким направлениям:

  • Источники тепла.
  • Групповые и индивидуальные смесительные узлы.
  • Поддержание заданной температуры.
  • Использование специальных датчиков и оборудования.

Важно! Индивидуальный смесительный узел соединен с определенным коллектором, поэтому изменение температуры происходит лишь на конкретном участке. Контроль над показателями на групповых смесительных узлах дают возможность установить другой температурный режим на нескольких участках.

В зависимости от способа осуществления, разделяют такие типы отладки:

  • Ручная.
  • Групповая или индивидуальная.
  • Комплексная.

Все разновидности регулировки, за исключением ручной, предусматривают применение автоматики и специальных приборов. Регулировка теплого пола с расходомерами — также важный момент, если задумываться не только о микроклимате в помещении, но и об экономии денег. Коллекторы и расходомеры дают возможность контролировать расходование воды, и, если в этом возникает необходимость, перекрывать ее подачу.

Важно! Учтите, что комфортная температура воздуха в жилых комнатах — это лишь одна составляющая благоприятного микроклимата. Вторая — это уровень влажности, который обычно при включении отопления сильно снижается и влечет за собой негативные последствия не только для здоровья людей, но и в том числе для предметов интерьера. Поэтому не лишним будет использовать специальное устройство, которое будет поддерживать оптимальную влажность и очищать воздух. Выбрать его вам поможет информация из следующих статей:

к содержанию ↑

Ручная наладка

При сочетании водного утепленного пола с ламинированным или паркетным напольным покрытием применяют термоголовки. Отлаживание термоголовок производится ручным способом, меняя степень открытия арматуры. Никакого специального оборудования при этом не нужно. Устанавливают термоголовки на оба коллектора — подающий и обратный.

Регулировка коллектора теплого пола производится следующим образом. Отрегулировать микроклимат возможно в том случае, если каждая петля заполнена водой:

  • Вначале заполняют водой основную отопительную систему. Петли отопления пока что оставляют закрытыми.
  • После наполнения основной термосистемы поочередно заполняют петли теплого пола, не забывая следить за тем, чтобы воздух удалялся через специальный воздухоотвод.

Важно! Если система завоздушена, она будет функционировать гораздо хуже.

  • Вначале запускают циркуляцию воды на одной петле. Вода на входе и выходе при этом должна быть горячей.
  • После того, как все сделано и работает правильно, можно переходить к следующей петле.
  • После того, как все петли заполнены, открывают все регулирующие вентили.

Важно! Конечно, отрегулировать термосистему ручным способом можно лишь приблизительно. И еще одна особенность системы — ее инерционность. Результат настройки становится заметен не сразу, а спустя пару-тройку часов.

Стандарты для установки температурного режима:

  • На входе 40-55 градусов.
  • Поверхность пола — от 25 до 30 градусов.
к содержанию ↑

Групповая регулировка температуры теплого пола

Применяется, если нужно держать утепленными несколько участков. Такая настройка предусматривает использование автоматики. Это гораздо удобнее ручной настройки. Кроме того, результат получается гораздо точнее.

Отлаживание производится на источнике отопления с использованием принципов “констант” или “климат”:

  • Регулирование “констант” предполагает применение термоголовок. Установка производится на двух- или трехходовой клапан. Оснащенная специальным датчиком термосистема поддерживает заданный режим микроклимата. При изменении температуры происходят колебательные процессы. Посредством капиллярной трубки, клапаны закрываются и открываются до тех пор, пока не будет установлена заданная температура.
  • Отладка по принципу “климат” осуществляется в автоматическом режиме. “Умная” аппаратура производит необходимые вычисления, в зависимости от внешней температуры воздуха. По ситуации, контроллер производит открывание или закрывание клапанов, устанавливая по специальной программе оптимальную температуру для системы.

Важно! Как правило, в квартирах используют электрические системы теплого пола, в частных домах — или электрические или водяные. В любом случае, чтобы пользоваться всеми благами быта и не платить за это баснословные суммы каждый месяц, надо тщательно разобраться в видах приборов контроля и учета расхода энергии и установить их. С этим у вас не возникнет проблем, если вы ознакомитесь со следующими статьями:

к содержанию ↑

Индивидуальное регулирование

Это — установление определенного режима для одного участка. Чаще всего это комната. Температурное регулирование по участкам осуществляется установкой индивидуальных датчиков на каждое помещение. В отличие от групповой настройки, здесь каждая комната имеет собственный уровень тепла.

Грамотное сочетание этих двух видов настроек теплого пола представляет собой комплексное регулирование.

к содержанию ↑

Видеоматериал

Теперь вы имеете представление о том, как может выполняться регулировка теплого пола, и, имея определенные знания о работе системы и представление о конкретной ее комплектации и разводке, сможете выполнить это самостоятельно.

Поделиться в соц. сетях:

serviceyard.net

Насосно-смесительный узел Valtec TECHNOMIX

Насосно-смесительный узел Valtec TECHNOMIX для теплого пола VT.TECHNO

Насосно-смесительный узел VALTEC TECHNOMIX предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя.

Насосно-смесительный узел TECHNOMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок, теплиц и т.п.).

Узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Поставляется без циркуляционного насоса.

Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130).

Габариты смесительного узла позволяют располагать его в коллекторном шкафу VTc.541.D (глубиной 135 мм).

Узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока.

Использование готовых узлов и модулей VALTEC, сконструированных специально для систем напольного отопления, позволяет легко и быстро решить задачи, которые возникают при организации водяного теплого пола. Обеспечить в петлях теплого пола управляемую циркуляцию теплоносителя с температурой, пониженной относительно температуры источника тепла, эффективно отделить друг от друга и гидравлически увязать между собой контуры радиаторного и напольного отопления позволяют насосно-смесительные узлы VALTEC COMBI. В качестве комплектующих для насосно-смесительных узлов VALTEC предлагает термостатические головки с выносным погружным (VT.5011) или накладным (VT.5012) датчиком и рекомендует насосы WILO (Германия) соответствующей монтажной длины. Кроме системы «теплый пол», насосно-смесительные узлы VALTEC используются для организации других видов панельного отопления (настенное, потолочное), обогрева открытых площадок и теплиц. Применение насосно-смесительных узлов VALTEC – это экономия средств и времени, возможность свести к минимуму вероятность проектных и монтажных ошибок. Оборудование компактно, надежно, просто в эксплуатации, его установка не предъявляет завышенных требований к квалификации монтажника.

Тамбов, Российская Федерация — 29 июня 2018 г. Комплект регулировочного оборудования VALTEC Фотография, картинки, изображения и сток-фотография без роялти. Изображение 108348820.

Тамбов, Российская Федерация — 29 июня 2018 г. VALTEC Kit of Adjustment Kit Of Adjustment Kit Фотография, картинки, изображения и сток-фотография без роялти. Изображение 108348820.

Тамбов, Российская Федерация — 29 июня 2018 г. Комплект ручных регулирующих и запорных коллекторов VALTEC для водяных радиаторов и теплого пола, установленных на стене и подключенных к системе отопления.Крупный план.

Только для редакционного использования: это изображение можно использовать только в редакционных целях. Использование этого изображения в рекламных, коммерческих или рекламных целях запрещено, если лицензиатом не предоставлены дополнительные разрешения. 123RF.com не предоставляет никаких услуг по оформлению.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете ли этот товар в публикации, тираж которой превышает 500 000
экземпляров?

Распечатать Электронный Всесторонний

4704 x 3136 пикселей | 39.8 см x 26,5 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4704 x 3136 пикселей | 39,8 см x 26,5 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного агрегата для теплого пола

В условиях современного рынка особого внимания заслуживают насосно-смесительные агрегаты для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулирования температуры до 60 градусов по Цельсию, «Овентроп» до — 90.Выбирая товар, обращайте внимание на уровень допустимого давления. В первом случае это 10 бар, во втором — 6.

Краткое сравнение

Oventrop удобен в ванне или ванне, используется для быстрого прогрева помещений. Производители рекомендуют прокладывать трубы под большим слоем бетона. VALTEC исключает наличие насоса в конфигурации. Oventrop готов предложить водяные теплые стены и другие интересные решения, используемые в сочетании с теплыми полами для достижения оптимального режима в здании.

Насосно-смесительные узлы для теплого пола VALTEC оснащены большим количеством комплектующих, дополнительной автоматикой, что очень удобно для создания системы «умного дома». Более подробно краткие характеристики устройств обсуждаются ниже.

VALTEC COMBIMIX: Основные характеристики

COMBI — коллектор, оснащенный термостатической головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными клапанами для регулировки нагрева жидкости, автоматическими вентиляционными отверстиями и дренажем.

Насосно-смесительные агрегаты для теплого пола VALTEC характеризуются следующими параметрами:

— Сечение коллекторов — 1 дюйм (25, 4 мм).

— Количество труб — 12.

— Сечение трубы — ¾ дюйма, резьба — наружная, подключение по стандарту «евроконус».

— Температура воды в системе до 90 ° C, давление до 10 бар.

— Длина насосной системы 18 см.

— Пределы настройки температуры — 20-60 ° С.

— Коэффициент пропускной способности — 2,75 м3 / ч.

Эксплуатационные характеристики

Насосно-смесительные узлы для теплого пола используются для создания системы циркуляции трубок с низкотемпературной жидкостью. Регулировка комфортного микроклимата осуществляется за счет управления расходом жидкости и расходом в обратном потоке, соотношением контуров.

Работа смесительных агрегатов осуществляется системой отопления полов, стен, открытых пространств, теплицы и тепличного грунта.Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие габариты, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность прохождения жидкости по петлям пола и снизить температуру до заданного уровня. Этому способствует смешивание его с охлажденной водой, поступающей из контуров системы «теплый пол».Система COMBI рассчитана на тепловые нагрузки до 20 кВт.

Коллекторный шкаф подключен к узлу-распределителю для подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы змеевиков. При отсутствии балансировки между контурами жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насос-смеситель для теплого пола VALTEC через клапан термостата.Установка головки датчика температуры позволяет автоматически регулировать клапан (открывать / закрывать). Поддержание заданного уровня нагрева теплоносителя соответствует установленному уровню нагрева «теплый пол» (20-60С °).

Клапаны расположены на обратном трубопроводе и регулируются для подключения сервоприводов, что позволяет контролировать температуру в помещениях с помощью реле. Регулировка осуществляется вручную с помощью заглушек, входящих в комплект.

Назначение блока

Насос и узел смешения для системы теплый полы предназначены для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из узла жидкость проникает в приточный коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор. С обратной стороны через узел проходит холодная жидкость, цикл повторяется.

Контроль температуры

Для регулировки температуры на входных частях узла размещен обратный клапан с термоголовкой. Схема насосно-смесительного агрегата для теплого пола свидетельствует о наличии внешнего термодатчика, размещенного перед подающим коллектором.Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается, прекращая поступление горячего теплоносителя в агрегат. Когда вода остывает, клапан открывает доступ к горячей охлаждающей жидкости. Это позволяет поддерживать постоянную температуру на выходе из блока.

Для регулировки расчетного соотношения между двумя ручными балансировочными клапанами, снабженными нагретой и холодной жидкостью, поступающей на вход насоса. Насосно-смесительный агрегат для теплого пола, самостоятельная установка, имеет первый клапан на обратном коллекторе.Он позволяет регулировать объем холодного теплоносителя, поступающего в смесительный узел. Второй клапан устанавливается на выходе из узла перед патрубком подключения к обратному контуру радиаторов. Помогает регулировать объем нагретой жидкости, поступающей в узел.

При правильной настройке термостата клапан режима принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды к узлу. Настройка способствует взаимосвязанной работе отопительного контура с другими комнатными системами.При отсутствии балансировки насосно-смесительный агрегат для теплого пола VALTEC COMBIMIX перекачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Требуется термостат

Для автоматической регулировки температурных режимов комнатные реле подключены к сервоприводам коллектора. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрывается. Когда температура падает ниже установленного значения, термостат подает питание на сервопривод, труба открывается.При закрытых шарнирах срабатывает предохранительный клапан узла, жидкость циркулирует по меньшему кругу за счет байпаса, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с датчиком погодозависимости VT.K200.M разработан насосно-смесительный агрегат для теплого пола VALTEC COMBI.S. Вместо термоголовки жидкостного клапана реле — аналоговый сервопривод, который управляется от контроллера по расписанию. Для внешних температурных условий предусмотрен соответствующий теплоноситель.Это сказывается на редком использовании комнатных термостатов при открывании окна или двери. Подогрев пола позволяет поддерживать точный расчетный уровень, исключая колебания около настроенных значений от максимального (при открытом приводе) до минимального. Комфортный микроклимат на более высоком уровне.

На узлах COMBI.S Температурный режим теплоносителя определяется контроллером в соответствии с заданным пользователем графиком и данными датчиков для измерения уровня нагрева жидкости и воздуха. К аналогичным устройствам можно отнести насосно-смесительный агрегат для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить обтекание жидкости по возвратной линии. Часть ее поступает из питающего контура. При обратном проходе поток охлаждаемой жидкости разделяется на 2 части, подходя к насосной системе и основному узлу. Соотношение потока, направляемого в насос, и потока регулируется с помощью клапанов. Если расход обратного трубопровода не соответствует установленным параметрам (клапаны коллектора закрыты), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос.Внешний контроль работы участка осуществляется погодозависимыми термовыключателями.

Блоки Овентроп

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией. Основная задача устройства — перемешивание жидкости с обратной линии.

Классификация узла:

— Байпасно-запорно-соединительная группа («Мультифлекс» ФЗБ, ВЦЭ и ВЗБ).

— Серия поворотная («Мультиблок» ТФ и ФЗБ).

— Угловая версия устройства («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

— Тип проходящих устройств («Мультиблок» T).

— Группа соединительная («Multiflex» F CEE, VCE E и F ZBU).

— Насосно-смесительная серия («Регухлур»).

Характеристики узлов

Параметры конструкции:

— водоснабжение — 3,5 м3 / час;

— мощность — 90 Вт;

— температура в проточном контуре — 50-95 градусов Цельсия;

— предел рабочего давления — 6 бар;

— установка температурных режимов — от 20 до 50 градусов Цельсия;

— напряжение — 230 В / 50 Гц.

Блоки используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае их соединяют с металлической гребенкой для теплого пола (например, модель Regufloor H), что позволяет совмещать радиаторное и панельное отопление.

Для децентрализованной нормализации в цепи питания используется Regufloor H. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и расход тепла около 75 Вт / м2.

Конструктивные особенности

В комплект входят основные элементы:

— Трехходовые клапаны с присоединительной резьбой М 30х1.5 мм в сечении 2 см.

— Тепловое реле с накладными датчиками и теплопроводным основанием.

— Циркуляционный насос энергосберегающий со встроенным регулятором мощности.

— Термостат с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Блок поставляется в готовом виде для быстрого подключения. Позволяет подключать от 2 до 12 контуров и применяется при соединении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделять системы напольного отопления и радиаторные трубы через теплообменник. Регулирующий клапан расположен на входе первичного контура. Температурные параметры устанавливаются с помощью погружных датчиков во вторичном контуре.

Обо всех насосно-смесительных агрегатах отзывы покупателей положительные — обе компании прошли испытания и соответствуют основным требованиям по быстрому монтажу и надежной работе.

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop.Схема насосно-смесительного агрегата для теплого пола

На современном рынке особое внимание уделяется насосно-смесительным агрегатам для теплого пола, которых заслуживают VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулировки температурного режима до 60 градусов Цельсия, «Овентроп» до -90. При выборе изделия следует обращать внимание на уровень допустимого давления. В первом случае это 10 бар, во втором — 6.

Краткое сравнение

Oventrop удобен в бане или бане, его используют для быстрого прогрева помещения.Производители рекомендуют производить прокладку труб под большим слоем бетона. VALTEC исключает наличие помпы в упаковке. Oventrop готов предложить водянистые теплые стены и другие интересные решения в сочетании с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительные установки для теплого пола VALTEC радуют большим количеством аксессуаров, дополнительной автоматикой, что очень удобно для создания системы «умный дом». Для более подробного ознакомления ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI — коллектор, оснащенный термостатической головкой с отдельным погружным датчиком температуры. Конструкция оснащена расходомерами и ручными клапанами для регулирования нагрева жидкости, автоматического выпуска воздуха и дренажа.

Смесительные и смесительные установки для пола VALTEC характеризуются следующими параметрами:

— Поперечное сечение коллекторов — 1 дюйм (25, 4 мм).

— Количество форсунок — 12.

— Поперечное сечение труб дюйма., Резьба внешняя, подключение по стандарту Евроконус.

— Температурный режим воды в системе — до 90 ° С, давление — до 10 бар.

— Длина насосной системы 18 см.

— Пределы настройки температуры — 20-60 ° С.

— Коэффициент пропускной способности — 2,75 м3 / час.

Эксплуатационные характеристики

Насосно-смесительные агрегаты для теплого пола служат для создания циркуляционной системы труб с низкотемпературным режимом жидкости.Регулировка комфортного микроклимата осуществляется за счет регулирования расхода жидкости и расхода в обратке, соотношения контуров.

Смесительные агрегаты работают в системе теплого пола, стен, открытых площадок, теплицы и тепличного грунта. Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность протока жидкости в петлях пола и снизить температурный режим до установленного уровня.Этому способствует смешивание его с холодной водой, поступающей с петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Коллекторный шкаф подключается к узлу-распределителю для подключения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы витков. Если между петлями нет балансировки, жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насос-смеситель для теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие / закрытие). Поддержание заданного жидкостного отопления соответствует заданному уровню нагрева системы «теплый пол» (20-60 ° С).

На обратной стороне коллектора имеются регуляторы клапанов для подключения сервоприводов, позволяющие контролировать температурный режим в помещениях с помощью реле.Регулировка осуществляется вручную колпачками, входящими в комплект.

Блок Назначение

Насос-смесительный агрегат для теплого пола предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы «теплый пол». Он перемещается с помощью циркуляционного насоса. Из агрегата жидкость проникает в приточный коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, нагревая здание, и возвращается в коллектор.С обратной стороны холодная жидкость проходит через узел, цикл повторяется.

Контроль температуры

Для регулировки температуры входной части узла служит регулирующий клапан с термоголовкой. Схема насосно-смесительного агрегата для теплого пола указывает на наличие выносного датчика температуры, размещенного перед приточным коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров клапан автоматически закрывается в узел горячего хладагента.Когда вода остынет, клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из агрегата.

Для регулировки проектного соотношения между горячей и холодной жидкостью, поступающей на вход насоса, есть два ручных балансировочных клапана. Насосно-смесительный агрегат для теплого пола, установленный своими руками, имеет первую задвижку на обратном коллекторе. Он позволяет регулировать объем охлаждающей жидкости, поступающей в смесительный узел. Второй вентиль устанавливается на выходе из агрегата, перед патрубком подключения к обратному контуру радиаторов.Помогает регулировать объем поступающей в агрегат нагретой жидкости.

Если режим установлен правильно, клапан термостата принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в агрегат. Эта настройка облегчает взаимосвязанную работу отопительного контура с другими комнатными системами. Если балансировка насосно-смесительного агрегата для теплого пола отсутствует, VALTEC COMBIMIX прокачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Необходимость в термостате

Для автоматической регулировки температурного режима к сервоприводам коллектора подключены комнатные реле. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрыт. Если температура ниже установленного значения, термостат подает питание на сервопривод, труба открывается. Когда петли закрыты, срабатывает перепускной клапан агрегата, жидкость циркулирует через обходной контур меньшего диаметра, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с погодным датчиком VT.K200.M разработан насос-смеситель для теплого пола VALTEC COMBI.S. Вместо термоголовки клапана вентильной жидкости установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных режимов предусмотрен соответствующий подогрев теплоносителя. Это влияет на редкое срабатывание комнатного термостата при открытии окна или двери. Подогрев пола позволяет поддерживать точно рассчитанный уровень, исключая колебания около заданных значений от максимального (при открытом приводе) до минимального.Комфортность микроклимата на более высоком уровне.

На узлах COMBI.S Температурный режим теплоносителя определяется контроллером по заданному пользователем графику и данным датчика для измерения уровня нагрева жидкости и воздуха. К аналогичным устройствам относится насосно-смесительный агрегат для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить подачу жидкости на обратку. Часть его поступает из питающего контура. Обратным ходом поток охлаждаемой жидкости делится на 2 части, подходя к насосной системе и основному агрегату.Соотношение подачи на насос и подачи регулируется с помощью клапанов. Если скорость обратного потока не соответствует заданным параметрам (клапаны коллектора заблокированы), срабатывает перепускной клапан, который необходим для постоянного потока жидкости, циркулирующей через насос. Внешний контроль работы агрегата осуществляется погодозависимыми термостатами.

Блоки Овентроп

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией.Основная задача устройства — долить жидкость из обратки.

Классификация узлов:

— Группа перелива и запорно-присоединительная («Мультифлекс» FZB, VCE и VZB).

— Серия поворотных столов («Мультиблок» TF и ​​FZB).

— Угловая версия устройств («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

— Проходной тип устройств («Мультиблок» Т).

— Группа подключения («Multiflex» F CE, VCE и F ZBU).

— Насосно-смесительная серия (Regulflower).

Характеристики узлов

Параметры конструкции:

— водоснабжение — 3,5 м3 / час;

— Мощность — 90 Вт;

— температурный режим в цепи питания 50-95 градусов Цельсия;

— предел рабочего давления — 6 бар;

— регулировка температурных режимов — от 20 до 50 градусов Цельсия;

— напряжение — 230 В / 50 Гц.

Блоки применяются в системе теплого пола и в отдельных насосных станциях Oventrop.В первом случае они соединяются с металлической решеткой для теплого пола (например, модель Regufloor H), что позволяет сочетать радиаторное и панельное отопление.

Для децентрализованной нормализации Блок Regufloor H используется для температурного режима в цепи питания. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и потребление тепловой энергии около 75 Вт / м2.

Конструктивные особенности

В комплект входят основные элементы:

— Клапаны трехходовые, снабжены присоединительной резьбой М 30х1.5 мм сечение 2 см.

— Термостат с верхними датчиками и термопроводящей розеткой.

— Циркуляционный насос энергосберегающий со встроенным регулятором мощности.

— Термостат с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Агрегат поставляется готовым к быстрому подключению. Позволяет подключать от 2 до 12 контуров и применяется при соединении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделять системы напольного отопления и радиаторные трубы с помощью теплообменника. Регулирующий клапан расположен на входе первичного контура. Температурные параметры устанавливаются с помощью погружных датчиков во вторичном контуре.

Все блоки насосов-смесителей имеют положительные отзывы покупателей — обе компании прошли испытания и соответствуют основным требованиям для быстрого монтажа и надежной работы.

p>

Top Gear Давление воды для квартиры и особенности подбора

По выбору и установке сантехника подошла очень плотно.При установке следует соблюдать все требования, которые предъявляют производители оборудования. Это обеспечит надежную работу в течение всего срока службы. Но, к сожалению, иногда встречаются факторы, нарушающие целостность и сантехническое оборудование. Частые прыжки — причина протекания воды. Чтобы снизить риск ее возникновения, специалисты рекомендуют установить в квартире регулятор давления воды в водопроводной системе.

Устройство и работа прибора

Независимо от конструкции прибора, он бывает двух типов:

  1. Коробка передач с регулировкой давления воды на участке трубопровода к сантехнике.Между сантехникой его называют регулятором «приор».
  2. Устройство для стабилизации давления в трубопроводах, которые соединены с центральным водопроводным краном. Проще говоря, это называется «контроль над собой».

Именно в квартире установлен регулятор давления воды, позволяющий снизить или стабилизировать давление воды инженерных сетей в многоэтажном доме.

Аппарат первого типа позволяет автоматически поддерживать давление в водоводе. Это достигается за счет изменения величины клапана.Он открыт до тех пор, пока давление в трубе не достигнет заданного уровня. Такое устройство называется пропорциональным редуктором. Это связано с тем, что пропускная способность агрегата прямо пропорциональна отклонениям установленных параметров. Часто устройства устанавливают в системах отопления и насосных станциях.

В бытовых системах связи принято использовать редукторы второго типа. Принцип его работы в чем-то схож с предыдущей моделью. Он регулирует давление, изменяя поперечное сечение клапана.Если давление воды существенно увеличивается, пропускная способность клапана частично или полностью закрывается, это помогает стабилизировать артериальное давление и предотвратить связанные с ним осложнения. Если давление наоборот — упало, клапан открывается.

Принцип действия и схема управления водопроводом

Редуктор давления воды в водопроводе квартирного типа «сам по себе» имеет достаточно простую конструкцию, что объясняет его высокую надежность в эксплуатации. В процессе не будут задействованы никакие диски.Клапан приводится в действие энергией потока жидкости. Так, по линии поршня действует давление воды, которое стремится его заблокировать. С другой стороны есть пружина, которая переводит заслонку в положение равновесия.

При повышении давления рабочая жидкость начинает воздействовать на мембрану. В результате пружина постепенно сжимается, что приводит к уменьшению расстояния между седлом клапана и. Впоследствии это уменьшенное сечение проходного отверстия, в основном, как магистральное давление. Когда давление во впускном коллекторе уменьшается, это приведет к открытию клапана и увеличению давления жидкости.

Регулятор давления воды с регулировкой

надежен в эксплуатации и неприхотлив. Благодаря простой настройке можно обеспечить поддержание заданных параметров без использования источников энергии и проведения какого-либо обслуживания.

Какие проблемы решает прибор

Корпус регулятора давления воды решает ряд задач. Итак, позволяет:

  1. Защитить трубопровод и присоединенную к нему сантехнику от резкого повышения давления воды в магистрали.При эксплуатации инженерных сетей давление воды может превышать нормальное значение и даже достигать предельно допустимого уровня. Чаще всего от этой проблемы страдают жители многоквартирных домов. В таких зданиях, чтобы поднять воду на верхние этажи, необходимо значительно увеличить напор жидкости. В результате может нарушиться целостность линии и некоторых дорогостоящих сантехнических приборов.
  2. Защитите водопровод и трубопроводы от гидравлических ударов, которые также могут нанести значительный ущерб коммунальным службам.
  3. Уменьшите давление на входе до заданного значения. Если давление на входе будет немного выше желаемого значения, сантехнические устройства могут работать некорректно или вовсе выйти из строя. Так, например, проточный водонагреватель имеет встроенную защиту, которая блокирует работу устройства при неправильном вводе значений давления. Проблемы могут возникнуть с накопительным нагревателем. В результате неисправности предохранительного клапана горячая вода будет сливаться напрасно. Это приведет к перерасходу как воды, так и электричества.
  4. Уменьшите потребление воды. Давление влияет на то, сколько жидкости будет вытекать из крана в течение некоторого времени. Если уменьшить этот показатель, можно сэкономить много воды. Для загородных домов эта проблема стоит более остро. В конце концов, сокращение расхода жидкости, уменьшение количества сточных вод. Следовательно, в сервисе мусорщиков будет меньше нужды.
  5. Снижает риск затопления в результате проблем на шоссе. Так что при протечке вода потечет с невысокой скоростью, что снизит последствия таких проблем.
  6. Уменьшает шум в водозаборных устройствах. Если вода течет под большим давлением, это приводит к шуму в смесителях и кранах. Стабилизация давления для уменьшения или полного устранения шума.

Установка регулятора давления в трубопровод позволяет решить множество проблем. В частности, это касается исключения повышения давления жидкости, которое может привести к разрушению и выходу из строя сантехнической арматуры, так как краны в квартире рассчитаны на давление до 5 атм.

Если давление превышает эти значения, то в квартире необходимо установить регулятор давления воды!

Как выбрать редукторный клапан для понижения давления

Далее рассмотрим, сколько воды в редукторе давления, и продукцию некоторых производителей выбрать лучшую — по цене и качеству.

Регулятор воды Honeywell

При выборе регулятора воды Honeywell (HONEVELL) обратите внимание на следующие параметры:

Правильное сочетание всех этих факторов позволит подобрать устройство, которое обеспечит нормальную работу инженерных сетей.

Характеристики Honeywell (HONEVELL) D04FM
Диапазон настройки (есть) 1,5-6,0
Статическое давление PN 16
Производство Германия
Макс. температура окружающей среды 70
Редуктор давления Есть
Объем м3 2,9
Диаметр соединения (дюйм) 3/4

Регуляторы воды Honeywell считаются очень надежными, но и стоимостью соответственно от 1500 рублей за модель D04FM.

Видео:

Современные редукторы бывают поршневые и диафрагменные. Поршень обладает высокой износостойкостью. Но, несмотря на это, редукторы этого типа имеют низкую надежность в эксплуатации. Это связано с характером обработки воды и возможностью коррозии элементов продукта. Так, если в жидкости могут присутствовать мелкие частицы грязи и песка, это приведет к заклиниванию устройства. Единственное решение — фильтр регулятора давления воды.

Регулятор давления РД-15

Регулятор давления воды мембранный РД-15 имеет две рабочие камеры, разделенные диафрагмой. Это делает устройство требует минимального обслуживания и надежной работы. Одна камера полностью герметична, что предотвращает попадание в нее воды. Именно здесь основная масса конструктивных элементов. Такая схема регулятора давления воды позволяет защитить устройство от коррозии и заклинивания. Правильное использование редуктора и целостность мембраны обеспечивают долгий срок службы. Причем стоимость в пределах от 300 до 500 рублей и есть разные версии. Он наиболее распространен в использовании и имеет сертификат соответствия.

Регулятор давления РД-15

Регулятор дальней воды

Выбирая регулятор воды Far или другой фирмы, стоит обратить внимание на его технические параметры. В особенности это касается значений входного и выходного давления. Решить эту проблему довольно просто. Вам необходимо изучить требования, которые предъявляются к устройству в конкретном трубопроводе, а также изучить инструкцию регулятора давления воды. Именно там производители указывают номинальное рабочее давление.

Регулятор дальней воды
  • Максимальное давление на входе: 16 бар.
  • регулируемое давление: от 1 до 6 бар.
  • Максимальная температура: 75 ° C.
  • Установленное давление: 3 бар.

Важна рабочая температура. Итак, некоторые модели могут работать в диапазоне температур от 0 до 40 градусов. Применяются такие устройства только в системе холодного водоснабжения. Модель с подгонкой горячей трубы, которая работает в диапазоне до 130 градусов.

Зато стоимость водяного регулятора дальнего действия уже началась с 2500 руб.

Видео:

Регулятор давления Valtec

Особую популярность приобретают итальянские редукторы давления в воде Valtec, они надежны и радуют своей ценой (от 800 руб.). Пожалуй, это средний ценовой сегмент регуляторов давления воды для многоэтажных домов.

Редуктор давления Valtec VT. 087

Видео:

Материал

Такие устройства должны быть изготовлены из прочного материала.Что касается сплавов, то в их составе обязательно должны быть лигатуры, предотвращающие возникновение процесса коррозии. Специалисты рекомендуют обратить внимание на лучшие редукторы давления воды от производителей. Конечно, такие изделия будут стоить недешево, но при условии долгого срока эксплуатации. Также есть посещение клапанов, понижающих давление воды.

Нормативные требования к регуляторам давления квартир

Монтажные работы

Установить регулятор давления воды очень сложное занятие.Поэтому лучше всего доверить работу профессионалам. Конечно, при желании произвести установку можно своими руками. Но тут же придётся решить и этот вопрос, как отрегулировать редуктор воды. Для этого потребуется:

Редуктор
  • ;
  • краны шарового типа;
  • устройство грубой фильтрации;
  • Разводной ключ
  • ;
  • Компактор
  • .

Монтаж редуктора аналогичен монтажу счетчика. Лучше всего устройство устанавливается на горизонтальной трубе.Работы выполняются в следующей последовательности:

  1. Закрытая вода.
  2. Настроить впускной клапан и подсоединить его к фильтру грубой очистки.
  3. Установите регулятор давления холодной воды так, чтобы был виден манометр.
  4. Подсоедините шаровой кран.

Все соединения герметизированы дубом. Это предотвратит возникновение протечек и установит устройство в нужное положение. Осталось только решить вопрос, как отрегулировать регулятор давления воды.Здесь все достаточно просто. Вам нужно закрыть выпускной кран и подать воду. С помощью гаечного ключа или отвертки отрегулируйте устройство так, чтобы стрелка появилась около номинального значения давления. Часто это 3 банкомата. Автоматический регулятор давления воды в системе водоснабжения регулируется непосредственно во время производства. Поэтому надежда только на качество товара. Читайте здесь, как отрегулировать редуктор давления воды.

Видео:

Видео:

Видео:

Видео:

напорный ящик бумагоделательной машины

  • Расчет скорости струи напорного ящика | целлюлозно-бумажный комбинат

    16 декабря, 2017 · Напорный ящик бумагоделательной машины — это оборудование, которое равномерно подает массу очень низкой плотности в формовочную секцию.Формирование и однородность конечного бумажного продукта зависит от дисперсности волокна и наполнителей. Система доставки отделки варьируется в зависимости от конструкции.

    Уточнить цену
  • Расчет скорости струи напорного ящика | целлюлозно-бумажный комбинат

    16 декабря, 2017 · Напорный ящик бумагоделательной машины — это оборудование, которое равномерно подает массу очень низкой плотности в формовочную секцию. Формирование и однородность конечного бумажного продукта зависит от дисперсности волокна и наполнителей.Система доставки отделки варьируется в зависимости от конструкции.

    Получить цену
  • Напорный ящик бумагоделательной машины, напорный ящик бумагоделательной машины Поставщики и …

    175 Продукты напорных ящиков бумагоделательной машины предлагаются для продажи поставщиками на Alibaba, из которых на детали бумагоделательного оборудования приходится 8%, на оборудование для обработки бумаги — 2% , а оборудование для производства бумажной продукции составляет 1%. Вам доступны самые разные варианты напорных ящиков бумагоделательной машины, например новые. Вы также можете выбрать из …

    Узнать цену
  • Напорный ящик для бумагоделательной машины, полностью просмотреть напорный ящик с разбавлением …

    Напорный ящик для бумагоделательной машины

    , 80000 — 400000 долл. США / комплект, Шаньдун, Китай, Valtec, VHB-II. Источник от Valtec Machinery Co., Ltd. на Алибабе.

    Уточнить цену
  • БУМАГА — PAPTAC

    Гидравлический напорный ящик — это конструкция, обычно устанавливаемая на современных бумагоделательных машинах. Этот тип напорного ящика не имеет воздушной подушки или перфорированных рулонов. Вместо этого поток из коллектора и группы трубок выходит в успокаивающую камеру, которая существенно меньше, чем объем напорного ящика с воздушной подушкой, и, таким образом, позволяет избежать структурных проблем, которые ограничивали

    . Цена
  • 1.Введение

    Рулон грудки — это первый компонент бумагоделательной машины для бумаги с четырьмя рукавами. Это ролик с твердым покрытием из твердой резины, который поддерживает проволоку, когда приклад встречается с проволокой. Функция грудного ролика заключается в том, чтобы повернуть проволоку на конце секции напорного ящика и принять на себя всю растягивающую нагрузку проволоки. Грудной валок не приводится в движение и вращается с помощью

    . Узнать цену
  • Напорный ящик — Bellmer

    Bellmer предлагает высококачественные системы напорных ящиков для каждого ассортимента продукции.В дополнение к современным гидравлическим напорным ящикам TurboSeries, таким как TurboJetter для быстрых бумагоделательных машин, также производятся напорные ящики с выпрямляющими валками, TurboStreamer для особо высоких требований к формованию. -плоские концепции, чан …

    Уточнить цену
  • Проблемы и лечение напорного ящика бумагоделательной машины …

    Напорный ящик бумагоделательной машины является очень важной частью бумагоделательной машины.Он имеет большое влияние на формирование бумаги и ее прочность. Основная задача напорного ящика — это целлюлоза, благодаря которой страница не имеет значения по горизонтали или по вертикали и является однородной количественной. Напорный ящик в основном состоит из подающей трубы, многотрубки, разбавителя …

    Узнать цену
  • Напорный ящик

    , напорный ящик Поставщики и производители в Alibaba

    Высококачественная линия для производства офисной бумагоделательной машины 2400 мм офсетная печать двойные бумагоделательные машины формата А4 для распродажа .370000–370000 долларов США / комплект 1 комплект (минимальный заказ) 11 лет. Zhengzhou Guang Mao Machinery Manufacturing Co., Ltd. …

    Уточнить цену
  • Напорный ящик выпрямительного вала — TurboStreamer — Bellmer

    TurboStreamer превращает волокна, мелкие частицы и воду в красивое образование на секции проволоки любой бумагоделательной машины. Напорный ящик Holy Roll представляет собой идеальное сочетание преимуществ напорного ящика с выпрямительным валом и гидравлического напорного ящика. Он включает ступенчатые диффузоры для создания специальных турбулентных сил сдвига.Идеальная дефлокуляция …

    Уточнить цену
  • Высокоточный гидравлический напорный ящик для бумажных фабрик | Parason

    Специализированный гидравлический напорный ящик Parason предназначен для высокоскоростных операций бумагоделательных машин. Гидравлические напорные ящики предназначены для двухпроводной штамповки. Эти типы напорных ящиков доступны с камерой стабилизации или без нее.

    Уточнить цену
  • Головной ящик для бумагоделательной машины — Головной ящик для бумажной фабрики …

    Производитель головного ящика для бумагоделательной машины — Головной ящик для бумажной фабрики, предлагаемый S.L. Paper Machines LLP, Ахмедабад, Гуджарат. ТОО «С. Л. Бумажные машины». Спутник, Ахмадабад, Гуджарат. GST № 24ACZFS6415N1Z9. TrustSEAL проверен. Позвоните по номеру 08048762191 Скорость отклика 64%. ОТПРАВИТЬ ЭЛЕКТРОННУЮ ПОЧТУ.

    Узнать цену
  • Открытый напорный ящик с двойными выпрямляющими валками для изготовления бумаги

    Полугидравлический напорный ящик открытого типа Fourdrinier в бумагоделательной машине Применимый диапазон скоростей: 80-280 м / мин 2. Бумажная фабрика Напорный ящик открытого типа для изготовления бумаги Конусная ткань паста, органическое стекло, стадия диффузии спирального отверстия, перед переполнением восстанавливающего валика, регулировка верхней губки и индикатор вращателя верхней губки. Верхняя губа …

    Получить цену
  • Гидравлические напорные ящики — Стандартная форсунка для зазора типа рулона …

    Посетите https://goo.gl/R8s921, чтобы просмотреть полное видео и приобрести доступ к другим нашим курсам по тканям . Гидравлический напорный ящик, установленный на современной тканевой машине …

    Уточнить цену
  • НАПОРНЫЙ ЯЩИК | Марк Ливингстон | SIT

    Чтобы быть точным, качество бумаги определяется в напорном ящике и на первых 2–3 м отрезка проволоки. В таблице ниже перечислены наиболее важные факторы, влияющие на формирование:… На практике соотношение L / B на бумагоделательной машине колеблется в пределах 0,8 — 1,2. Если скорость значительно изменилась, еще раз проверьте жиклер …

    Узнать цену
  • Измерения скорости в напорном ящике Paper, которые делает Пит.

    машинное направление. Поэтому мы увеличивали скорость струи до достижения реального отношения 0 / мин. Открытие срезов и скорость струи После того, как это было выполнено, мы изменили отверстие среза напорного ящика, чтобы узнать, остается ли скорость струи постоянной. Для этого теста это Рис. 2: Обе фиксированные точки измерения в положении наполнителя.

    Уточнить цену
  • HeadBox под давлением — отличные результаты | Parason

    Напорный ящик Parason под давлением умело сконструирован на нашем производственном предприятии и подходит для всех типов бумажного производства. Получите цитату!

    Уточнить цену
  • Напорный ящик сердца бумагоделательной машины, линия изготовления бумаги, качество бумаги

    Заметки напорного ящика бумагоделательной машины. 1. Напорный ящик соединен с коротким циклом трубкой подачи пульпы, и он подается в формовочную секцию через канал водосливной пластины.Конструкция и регулировка напорного ящика основаны на составе и динамических характеристиках целлюлозы, что влияет на бумагу.

    Уточнить цену
  • Сведение к минимуму пульсаций давления, вызываемых напорным ящиком …

    На качество бумаги сильно влияет конструкция системы подвода бумагоделательной машины и качество ее компонентов. Насос подачи напорного ящика является одним из компонентов системы подвода бумагоделательной машины, который влияет на качество бумаги. На рис. 1 показана типичная система подхода к бумагоделательной машине.Пульсации давления, инициируемые

    Получить цену
  • изображение: напорный ящик — Blogger

    10 марта 2008 г. · НАПОРНЫЙ ЯЩИК НАПОРНЫЙ ЯЩИК — очень важная часть бумагоделательной машины, он расположен перед формовочной частью, поэтому эта часть машины является для подачи материала внутри него в равномерную прямоугольную выгрузку, которая по ширине равна ширине бумагоделательной машины, с равномерной скоростью в машине.

    Уточнить цену
  • ПЕТЛИ НАПРЯЖЕНИЯ НА БУМАЖНОЙ МАШИНЕ Q-TRIM ™ — Neles

    Q-Trim.Он успешно используется в системах рециркуляции напорных ящиков на многих бумагоделательных машинах. Комбинация отверстий и пластин создает многоступенчатый перепад давления, необходимый для предотвращения кавитации. Некоторые установки перечислены ниже. 2621/2/2 RU Q-Trim в петлях напорного ящика бумагоделательной машины 2 ОТЧЕТ О ПРИМЕНЕНИИ 9/19

    Уточнить цену
  • Напорный ящик бумагоделательной машины для бумажной промышленности

    5. Напорный ящик бумагоделательной машины для бумажной промышленности Преимущество. Head Box — это сердце бумагоделательной машины, его функция — обеспечивать равномерный и стабильный поток целлюлозы в проволочную секцию бумагоделательной машины.Каждая конструкция напорного ящика имеет свои особые технические условия, которые различаются в зависимости от типа запаса, скорости, расхода и т. Д. Наша компания разрабатывает и производит напорный ящик.

    Уточнить цену
  • Напорный ящик PrimeFlow для бумагоделательных и картонных машин — ANDRITZ

    Напорный ящик PrimeFlow для бумагоделательных и картонных машин Они обеспечивают эффективное создание турбулентности для оптимального формирования в широком диапазоне скоростей потока и консистенций напорного ящика. Оптимизированная гидродинамика во всех секциях напорного ящика — коническом коллекторе, ступенчатом диффузоре, генераторе турбулентности, сопле с ламелями и площади среза — обеспечивает однородность и стабильность. ..

    Уточнить цену
  • Гидравлический напорный ящик — основные запасные части бумагоделательной машины …

    Напорный ящик бумагоделательной машины является ключевым элементом бумагоделательной машины, он выполняет три функции: равномерно распределять материал по ширине бумагоделательной машины. Разогнать шток до рабочей скорости машины. Подвесьте волокна целлюлозы по всей исходящей суспензии. Характеристики гидравлического напорного ящика. Профессиональная концепция дизайна. Профилирование веса с помощью системы разбавления водой.

    Узнать цену
  • Напорный ящик бумажной фабрики — YouTube

    21 октября 2018 г. · Высокопроизводительный напорный ящик для бумагоделательной машины Обеспечивает отличное формование с минимальными вариациями компакт-дисков.Подходит для низкого и высокого базового веса.

    Уточнить цену
  • US4804441A — Напорный ящик бумагоделательной машины и подающий поток …

    Метод и устройство в напорном ящике бумагоделательной машины и в ее системе трубопровода. В напорном ящике суспензия пульпы подается через систему подводящих труб и устройство напорного сита, если таковое имеется, в распределительную часть коллектора, из которой поток суспензии пульпы направляется через секцию генератора турбулентности и далее в секцию выступа.

    Уточнить цену
  • Многослойные напорные ящики — Обучение конвергенции бумаги и салфеток

    Назначение напорного ящика — подавать материал низкой плотности в формовочную секцию бумагоделательной машины.На современной тканевой машине или бумагоделательной машине со шпагатом напорный ящик подает массу к зазору, создаваемому двумя валками, грудным валком и формующим валком, между двумя формующими тканями. Эти машины оснащены гидравлическими напорными ящиками.

    Уточнить цену
  • CA1095763A — Напорный ящик бумагоделательной машины — Google Patents

    АННОТАЦИЯ ОБЪЯВЛЕНИЯ: В напорном ящике бумагоделательной машины профильная планка установлена ​​на верхней кромке среза. Профильная планка может локально перемещаться в вертикальном направлении с помощью множества регулировочных узлов, распределенных вдоль верхней кромки среза. Каждый узел регулировки содержит электрический датчик уровня в виде дифференциального трансформатора, сердечник которого прикреплен к …

    Уточнить цену
  • Напорный ящик | Излишки бумажной фабрики | Ваша целлюлоза и бумага …

    Связаться с излишками бумажной фабрики 2600 N 2nd Street Minneapolis, MN 55411 Телефон: 001 (612) 850-5936 Электронная почта: [адрес электронной почты защищен]

    Узнать цену
  • Измерения скорости в напорном ящике Paper Pete .

    машинное направление. Поэтому мы увеличивали скорость струи до достижения реального отношения 0 / мин.Открытие срезов и скорость струи После того, как это было выполнено, мы изменили отверстие среза напорного ящика, чтобы узнать, остается ли скорость струи постоянной. Для этого теста это Рис. 2: Обе фиксированные точки измерения в положении наполнителя.

    Уточнить цену
  • Напорный ящик — Valmet

    Переработанное волокно Подготовка массы Картон и бумагоделательные машины Услуги для картона и бумаги Автоматизация для картона и бумаги Промышленные интернет-сервисные центры Справочные материалы Новости и истории для досок и бумаги Поиск продуктов и услуг. … Одна из самых важных частей машины для сушки целлюлозы — это напорный ящик. Современный мокрый конец оснащен …

    Уточнить цену
  • БУМАЖНОЕ ОБРАБОТКА — PAPTAC

    Гидравлический напорный ящик — это конструкция, обычно устанавливаемая на современных бумагоделательных машинах. Этот тип напорного ящика не имеет воздушной подушки или перфорированных рулонов. Вместо этого поток из коллектора и группы трубок выходит в успокаивающую камеру, которая значительно меньше, чем объем напорного ящика с воздушной подушкой, и, таким образом, позволяет избежать структурных проблем, которые ограничивали

    . Узнать цену
  • Intelli-Jet V® Hydraulic Напорный ящик — PMP Group

    Мы считаем, что сердцем бумагоделательной машины является напорный ящик.Он должен быть эффективным и надежным, чтобы обеспечивать максимальную производительность в любой ситуации, в том числе в наиболее критических и сложных. Впечатляющий профиль удельного веса, превосходное формирование листа и отличная ориентация волокон — это результаты, достигаемые с помощью выдающегося . ..

    Уточнить цену
  • Toscotec | Продукция — Линия AHEAD — Напорный ящик: Toscotec

    Прессовая секция бумагоделательной машины представляет собой ключевую область для реконструкций с целью повышения качества бумаги и экономии энергии. Напорный ящик TT Напорный ящик обеспечивает оптимальное формирование листов, так как его конструкция создается на заказ в соответствии с конкретными потребностями клиента.

    Уточнить цену

    Системы оперативного контроля и диагностики генераторов. Заключительный отчет (технический отчет)

    Эмери, Ф. Т., Хейли, П. Х., Брандт, Г. Б., и Готтлиб, М. Системы оперативного мониторинга и диагностики для генераторов. Итоговый отчет . США: Н. П., 1979. Интернет. DOI: 10,2172 / 5861648.

    Эмери, Ф.Т., Хейли, П. Х., Брандт, Г. Б., & Готтлиб, М. Системы оперативного мониторинга и диагностики для генераторов. Итоговый отчет . Соединенные Штаты. https://doi.org/10.2172/5861648

    Эмери, Ф. Т., Хейли, П. Х., Брандт, Г. Б., и Готтлиб, М. Сб. «Системы оперативного мониторинга и диагностики для генераторов. Заключительный отчет». Соединенные Штаты. https://doi.org/10.2172/5861648. https://www.osti.gov/servlets/purl/5861648.

    @article {osti_5861648,
    title = {Системы оперативного контроля и диагностики генераторов. Заключительный отчет},
    author = {Эмери, Ф. Т. и Хейли, П. Х. и Брандт, Г. Б. и Готтлиб, М.},
    abstractNote = {Цель исследовательского проекта EPRI 970 - повысить эксплуатационную готовность оборудования за счет разработки интерактивной системы мониторинга и диагностики для электрических генераторов.Целью системы является обнаружение отказов оборудования на достаточно раннем этапе, чтобы предупредить операторов о надвигающемся отказе и заблаговременное информирование обслуживающего персонала о характере отказа. Проект начался с исследования недавних отключений генераторов, чтобы определить, какие методы мониторинга, скорее всего, снизят затраты на отключение. Затем получили дальнейшее развитие два наиболее многообещающих метода. Это был радиочастотный (ВЧ) мониторинг для обнаружения дуги генератора и мониторинг температуры с использованием оптических волокон для обнаружения локального перегрева.Проект завершился концептуальным дизайном системы мониторинга, способной обнаруживать зарождающиеся отказы и распознавать ложные срабатывания сигнализации.},
    doi = {10.2172 / 5861648},
    url = {https://www.osti.gov/biblio/5861648}, journal = {},
    number =,
    volume =,
    place = {United States},
    год = {1979},
    месяц = ​​{9}
    }

    МАШИНА АВТОМОБИЛЯ: ОБЪЕМ ПОРШНЯ: 8300 КОЛИЧЕСТВО КЛАПАНОВ: 20 ТИП ТРАНСМИССИИ (MT / AT) ТИП VSI ИНЖЕКТОР (ЦВЕТ) ВЕРСИЯ (LPG / CNG)

    ДАТА: ВЕРСИЯ №:

    ДАТА: 07032006 ВЕРСИЯ NR: B Содержание Общие инструкции 2 Введение 3 Обзор системы VSI 4 Номера сертификатов Компоненты VSI 4 Ucer 5 Инжекторная рейка 6 Блок фильтра 7 Компьютер VSI

    Дополнительная информация

    Сводка кодов неисправности трансмиссии EOBD

    Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar X-TYPE 2. 0 L 2002.25 модельного года. См. Страницу 2 для получения важной информации об использовании сводок кодов неисправности трансмиссии. Ягуар Х-ТИП 2.0

    Дополнительная информация

    Сводка кодов неисправности трансмиссии EOBD

    Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar S-TYPE V6, V8 N / A и V8 SC 2002.5 модельного года Важную информацию об использовании сводок кодов неисправности трансмиссии см. На стр. 2 9.

    Дополнительная информация

    Система впрыска топлива, обслуживание

    24-1 Система впрыска топлива, обслуживание Обзор расположения компонентов 1 — Датчик кислорода 1 перед трехкомпонентным катализатором G39 2 — Датчик кислорода 2 после трехкомпонентного катализатора G130 3 — Датчик температуры охлаждающей жидкости двигателя

    Дополнительная информация

    Контроль кислородного датчика,

    Страница 1 из 37 24-71 Контроль датчика кислорода, проверка Датчик кислорода и датчик кислорода перед каталитическим нейтрализатором, проверка Специальные инструменты и оборудование — или VAG1526A VAG1594A VAG1598 / 31 VAS5051 с

    Дополнительная информация

    G — ТЕСТЫ С КОДАМИ — 2.2L

    G — ТЕСТЫ С КОДАМИ — Toyota Celica 1994 2.2L 1994 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Toyota 2.2L Самодиагностика Celica ВВЕДЕНИЕ Если при выполнении F — ОСНОВНОГО ТЕСТИРОВАНИЯ неисправностей не было обнаружено, продолжите самодиагностику.

    Дополнительная информация

    КОНТРОЛЛЕР ЛЯМБДА-ДАТЧИКА

    КОНТРОЛЛЕР ЛЯМБДА-ДАТЧИКА РУКОВОДСТВО ПО УСТАНОВКЕ И ПРОГРАММИРОВАНИЮ версия: V1.77 -V1.79 Производитель: AC Spółka Akcyjna.15-182 Белосток, ул. 27 Lipca 64, Польша тел. +48 85 7438148, факс +48 85 653 8649 www.ac.com.pl,

    Дополнительная информация

    Таблица диагностических кодов неисправности (DTC)

    Страница 1 из 40 01-19 Таблица диагностических кодов неисправности (DTC) Примечание: Когда возникают неисправности в контролируемых датчиках или компонентах, диагностические коды неисправностей (DTC) сохраняются в памяти DTC с описанием

    . Дополнительная информация

    Страница 1 из 18 2004 PCED Бортовая диагностика РАЗДЕЛ 5: Точечные проверки Дата пересмотра процедуры: 26.10.2007 H: Контроль топлива H: Введение h2 ВЫПОЛНИТЕ САМОПРОВЕРКУ KOER Двигатель при нормальной рабочей температуре.

    Дополнительная информация

    ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

    ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ 05 35 УКАЗАНИЕ: Что касается автомобиля для MEXICO, см. Руководство по ремонту 2003 COROLLA MATRIX (Pub. No. RM940U). Параметры, указанные в таблице, могут не совпадать с параметрами вашего

    . Дополнительная информация

    Сводка кодов неисправности трансмиссии EOBD

    Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar X-TYPE 2.5L и 3.0L 2001.5 Модельный год Исправлено в январе 2002 г .: P0706, P0731, P0732, P0733, P0734, P0735, P0740, P1780 ВОЗМОЖНЫЕ ПРИЧИНЫ Изменено

    Дополнительная информация

    ЭЛЕКТРОННЫЙ ВПРЫСК ТОПЛИВА

    Содержание ЭЛЕКТРОННЫЙ ВПРЫСК ТОПЛИВА Раздел 3B — Устранение неисправностей и диагностика УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ДИАГНОСТИКА Технические характеристики ……………………… 3B-1 Специальные инструменты .. …………………….

    Дополнительная информация

    Сводка кодов неисправности трансмиссии OBD II

    Сводка кодов неисправности трансмиссии Краткое справочное руководство по диагностике Jaguar X-TYPE 2.5L и 3.0L 2002 модельного года Пересмотрено в январе 2002 г .: P0706, P0731, P0732, P0733, P0734, P0735, P0740, P1780 ВОЗМОЖНЫЕ ПРИЧИНЫ Пересмотрено

    Дополнительная информация

    Контроль кислородного датчика,

    Страница 1 из 46 24-71 Контроль датчика кислорода, проверка Датчик кислорода и контроль датчика кислорода перед каталитическим нейтрализатором, проверка специального инструмента и оборудования VAG1526A VAG1594A VAG1598 / 31 VAS5051 с VAG5051 / 1

    Дополнительная информация

    Volkswagen Eos Komfort 2012 года

    Test-ID Указанное значение мин.Максимум. 1 Барьер датчика от богатой к бедной — напряжение 0,6241 В 2 Барьер датчика от обедненной смеси к богатой — напряжение 0,6241 В 7 Минимальное напряжение на датчике — 0,450 В для испытательного цикла 8 Максимальное напряжение

    Дополнительная информация

    ОСНОВНЫЕ ПРОЦЕДУРЫ ДИАГНОСТИКИ

    ОСНОВНЫЕ ПРОЦЕДУРЫ ДИАГНОСТИКИ 2001 Chevrolet Camaro 2001 ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Основные диагностические процедуры — автомобили, кроме Metro и Prizm ИДЕНТИФИКАЦИЯ МОДЕЛИ ИДЕНТИФИКАЦИЯ МОДЕЛИ Код кузова (1) Модель C… Парк

    Дополнительная информация

    Бортовая диагностика II PCED

    Страница 1 из 5 1999 PCED On Board Diagnostics II РАЗДЕЛ 5: Точечные тесты HD: Монитор обнаружения пропусков зажигания HD: Введение HD1 DTC P0301-P0310: ПРОВЕРЬТЕ НЕТ НИЗКОГО ТОПЛИВА te: Когда закончится топливо, можно включить

    Дополнительная информация

    Настройка впускного коллектора (IMT)

    Страница 1 из 11 24-154 Система настройки впускного коллектора (IMT) Примечания: Переключение коллектора с длинного на короткий впускной тракт происходит прибл.4500 об / мин. Расположение компонентов стр. 24-1 Необходимые специальные инструменты

    Дополнительная информация

    ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ

    ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА КОДОВ НЕИСПРАВНОСТЕЙ СОВЕТ: DI231 Параметры, перечисленные в таблице, могут не совпадать с вашими показаниями из-за типа прибора или других факторов. Если отображается код неисправности

    Дополнительная информация

    Информация об общем обслуживании

    KYMCO MXU 500i / 700i Руководство по ремонту Топливная система MXU 700i 3.Топливная система MXU 700i В этой главе описывается расположение и обслуживание компонентов топливной системы для моделей KYMCO MXU 700i с впрыском топлива. 1.Воздушный ящик …

    Дополнительная информация

    Коды неисправности P0171, P0172, P0174 или P0175

    Страница 1 из 6 2009 Pontiac G8 G8 Руководство по техническому обслуживанию Идентификатор документа: 2076050 DTC P0171, P0172, P0174 или P0175 Указания по диагностике Выполните проверку диагностической системы — Автомобиль перед использованием этой диагностики

    Дополнительная информация .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
