Прессостат принцип работы: Как работает прессостат в стиральной машине

Содержание

Как работает прессостат в стиральной машине

Когда возникают проблемы со стиральной машиной, многие хозяйки даже предположить не могут, в чем может крыться неполадка, так как смутно представляют себе содержимое своей СМ. А между тем, надо хотя бы примерно знать строение и функции основных деталей, без которых невозможна работа агрегата. Например, знаете ли вы принцип работы прессостата и что это вообще такое?

Для чего он нужен и как работает?

Как вы могли догадаться из названия детали, ее функционал связан с давлением. Вы когда-нибудь задумывались о том, каким образом главный модуль (который и раздает приказы всем деталям) «понимает», что именно нужно делать? Например, что сигнализирует ему о том, что воды в баке достаточно и нужно либо прекратить набор, либо слить уже использованную воду? Для таких целей и существует прессостат. Он участвует в процессе стирки от начала до конца, причем без него действительно было бы не обойтись.

Дело в том, что для каждой программы нужно различное количество воды. Прессостат запрограммирован на эти значения и как только в барабане появляется необходимый объем, дает контрольному модулю сигнал прекратить подачу

. Даже во время отжима прессостат четко контролирует количество воды, выступившее из отжатых вещей, и дает помпе сигнал откачать ее. Таким образом, после открытия барабана, вещи лежат отжатые, а вода уже уходит.

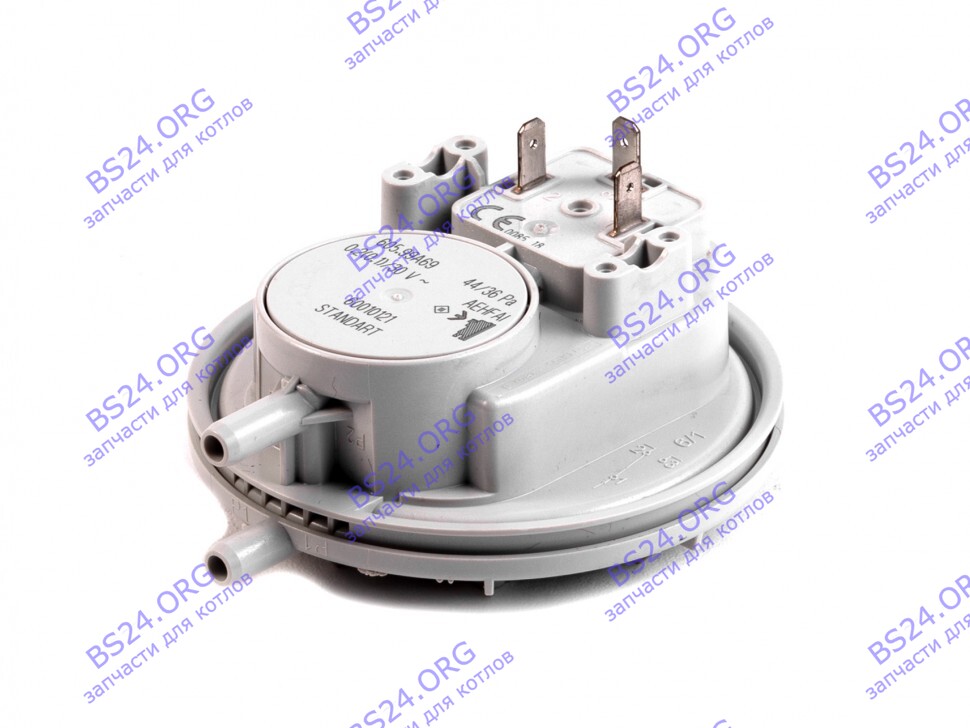

Само устройство представляет собой округлую деталь с пластиковым корпусом, к которой присоединены шланг и проводка. Что делает эта деталь? Внутри находится мембрана и переключатель. Действие происходит следующим образом. Давление в барабане определяется объемом воды. Воздух поступает через шланг в прессостат и давит на мембрану. Так как мембрана, — это гибкая деталь, она под действием давления прогибается и нажимает на переключатель. Тот, в свою очередь, через проводку подает сигнал в модуль.

Чтобы обнаружить прессостат, достаточно открыть верхнюю крышку стиральной машины. Устройство будет расположено возле одной из боковых стенок (слева или справа – зависит от производителя).

Из каких частей состоит?

Сначала разберемся, из чего состоит деталь. Это необходимо для лучшего понимания принципа ее работы.

  1. Компрессионная камера. Это основание соединяющего шланга, которая связывает его с прессостатом. Она имеет свойство забиваться, из-за чего появляются погрешности, а затем и проблемы с откачкой воды.
  2. Датчики. Здесь как раз и находится мембрана. Датчик преобразует давление, создаваемое столбом жидкости в килогерцы (которыми измеряются частотные колебания).
  3. Магнит или ферритовый сердечник.
  4. Пружинка.
  5. Диафрагма. Иначе – та самая мембрана, которая прогибается под давлением воздуха и нажимает на переключатель.
  6. Катушка, конденсаторы и печатная плата. Это вспомогательные элементы, которые непосредственно не участвуют в подаче сигнала, однако поддерживают жизнеспособность других деталей и контактов.
  7. Регулировочный винт и сам корпус, внутри которого или рядом с которым расположены основные элементы устройства.

Работает прессостат следующим образом: при перемещении воздуха по шлангу внутрь, мембрана давит на магнит (сердечник) колебательного контура. И в результате этого изменяется частота колебаний генератора.

Высота положения сердечника под давлением изменяется, и эти изменения считываются регулировочным винтом.

Важно! Программирование в прессостате объема воды происходит как раз с помощью значений частоты колебаний.

Например, при пустом баке значение наиболее высокое, а при наполненном – наиболее низкое. Есть так же входной штуцер, который и является основным сосредоточением запрограммированных данных. Он находится с самого края корпуса и пересекается с соединительным шлангом. Входной штуцер как раз и считывает частоту колебаний и, исходя из заложенных в него данных, определяет, какой объем воды поступил в бак. Чем выше объем, тем ниже частота. Как только она достигает минимально допустимого значения, генератор прессостата срабатывает и через проводку подает сигнал к основному модулю.

Так этот важный датчик стиральной машины и работает. К слову сказать, датчик уровня стиральной машины настраивается на заводе, но иногда эти настройки сбиваются и их приходится восстанавливать.



как проверить и отрегулировать датчик уровня воды, настройка и устройство, где находится, как проверить, схема и принцип работы, как работает

Большинство пользователей стиральных машин не интересуются устройством аппарата и имеющимися внутри деталями. Когда машинка, будь то Bosch, LG или Ardo, выходит из строя, они вызывают мастера для быстрого устранения неполадки. Если же по какой-либо причине владелец стиралки хочет починить ее самостоятельно, ему сначала необходимо разобраться в принципах работы устройства.

Во многих случаях неисправность может быть связана с прессостатом, поэтому для самостоятельного ремонта важно знать, что это за деталь, к чему приводит ее поломка и можно ли ее отремонтировать.

Что это?

Такая деталь, как прессостат, есть в любой стиральной машинке-автомат, будь это техника бренда Electrolux, Samsung, Indesit, Zanussi, Ariston, Candy или любого другого производителя. Основная функция данного элемента в стиральной машине – определение наличия воды в баке и ее уровня. Именно поэтому вторым распространенным названием такой детали является «датчик уровня воды».

При отсутствии прессостата управляющий модуль аппарата не смог бы определить, набирается ли в бак вода и сколько ее уже внутри машинки. К тому же разные программы требуют разного количества воды, что тоже должно регулироваться прессостатом.

Сам по себе датчик является округлой небольшой деталью из пластика, к которой подсоединены провода. Также к прессостату подходит трубка от резервуара высокого давления.

Принцип работы прессостата в том, что после набора воды в данном резервуаре повышается давление, что является стимулом для замыкания или размыкания контактов в реле.

Настройка

Для правильной работы датчика уровня его следует настроить, но это забота не владельца стиральной машинки, а производителя, так как настройка выполняется и проверяется на производстве. Однако бывают ситуации, когда хозяин техники хочет изменить настройки прессостата. Это можно сделать с помощью подкручивания регулировочных винтов, имеющихся на детали.

Какие факторы могут указывать на поломку?

О том, что неисправность стиральной машинки может быть вызвана проблемой с прессостатом, указывают такие симптомы:

  • Вода не набралась в бак, а машинка начала стирку.
    Следствием подобной ситуации обычно бывает перегорание ТЭНа, поскольку нагреватель должен работать в воде.
  • Вода набралась в бак в недостаточном количестве.
  • Машинка переполнилась водой.
  • Стирка закончилась, а вода по-прежнему остается в баке, поэтому после отжима вы достали из машинки мокрое белье.
  • Не включается цикл полоскания.
  • Вы ощутили запах гари, который исходит от бака.

Проверка на исправность

Если вы заподозрили, что датчик уровня воды не функционирует, не спешите его сразу же менять на новый. Сначала проверьте, действительно ли неисправен именно прессостат. Для этого извлеките деталь из машинки, предварительно отключенной от сети. Обычно этот датчик находится на боковой стенке аппарата ближе к ее верхней части.

Так что первым вашим действием должно быть отсоединение верхней крышки.

Открутив болты, которые ее удерживают, сдвиньте крышку в направлении от себя и снимите ее. В креплении датчика используют 1-2 болта, которые вам придется отвинтить. Также нужно отсоединить от прессостата контакты и шлангочку, открутив ее хомут с помощью плоскогубцев.

После этого проверяем датчик с использованием шланга длиной около 10 сантиметров, диаметр которого должен быть таким же, как у снятой с прессостата трубки. Один конец этого шланга наденьте на входной штуцер, а во второй подуйте, приложив прессостат к уху. Вы должны услышать несколько щелчков (от одного до трех в зависимости от вашей стиральной машины), указывающих на работоспособность датчика. Если внутри прессостата тишина, значит, он не работает.

Также для проверки можно воспользоваться мультиметром, которым следует измерить проводимость. У исправного прессостата она будет меняться при увеличении давления воздуха.

Наглядно процесс проверки прессостата на работоспособность вы можете увидеть в следующем видео.

Ремонт

Сняв прессостат со стиральной машинки, в первую очередь нужно посмотреть, не поврежден ли сам датчик, а также оценить целостность шлангочки. Кроме того, важно проверить, нет ли внутри трубки засора. Поврежденную трубку замените новой, а если она забита, то необходимо выполнить ее очистку. Далее проводят осмотр контактов прессостата и, если требуется, зачищают их.

Замена на новый

Если вы убедились, что датчик уровня действительно неисправен, его придется заменить новой деталью.

Приобрести новый прессостат можно и в обычном магазине, и в интернете. Для этого нужно лишь знать марку и модель стиральной машинки либо посмотреть на вашем нерабочем прессостате его номер.

Установить новый датчик достаточно просто. Сначала на него надевается трубка, затем подсоединяются контакты, после чего прессостат устанавливается на его место в стиральной машинке. Далее останется лишь запустить аппарат и проверить, работает ли новый датчик.

Более подробно с работой прессостата Вы можете ознакомиться в этом видео:

как проверить и отрегулировать датчик уровня воды, настройка и устройство, где находится, как проверить, схема и принцип работы, как работает

Большинство пользователей стиральных машин не интересуются устройством аппарата и имеющимися внутри деталями. Когда машинка, будь то Bosch, LG или Ardo, выходит из строя, они вызывают мастера для быстрого устранения неполадки. Если же по какой-либо причине владелец стиралки хочет починить ее самостоятельно, ему сначала необходимо разобраться в принципах работы устройства.

Во многих случаях неисправность может быть связана с прессостатом, поэтому для самостоятельного ремонта важно знать, что это за деталь, к чему приводит ее поломка и можно ли ее отремонтировать.

Что это?

Такая деталь, как прессостат, есть в любой стиральной машинке-автомат, будь это техника бренда Electrolux, Samsung, Indesit, Zanussi, Ariston, Candy или любого другого производителя. Основная функция данного элемента в стиральной машине – определение наличия воды в баке и ее уровня. Именно поэтому вторым распространенным названием такой детали является «датчик уровня воды».

При отсутствии прессостата управляющий модуль аппарата не смог бы определить, набирается ли в бак вода и сколько ее уже внутри машинки. К тому же разные программы требуют разного количества воды, что тоже должно регулироваться прессостатом.

Сам по себе датчик является округлой небольшой деталью из пластика, к которой подсоединены провода. Также к прессостату подходит трубка от резервуара высокого давления.

Принцип работы прессостата в том, что после набора воды в данном резервуаре повышается давление, что является стимулом для замыкания или размыкания контактов в реле.

Настройка

Для правильной работы датчика уровня его следует настроить, но это забота не владельца стиральной машинки, а производителя, так как настройка выполняется и проверяется на производстве. Однако бывают ситуации, когда хозяин техники хочет изменить настройки прессостата. Это можно сделать с помощью подкручивания регулировочных винтов, имеющихся на детали.

Какие факторы могут указывать на поломку?

О том, что неисправность стиральной машинки может быть вызвана проблемой с прессостатом, указывают такие симптомы:

  • Вода не набралась в бак, а машинка начала стирку. Следствием подобной ситуации обычно бывает перегорание ТЭНа, поскольку нагреватель должен работать в воде.
  • Вода набралась в бак в недостаточном количестве.
  • Машинка переполнилась водой.
  • Стирка закончилась, а вода по-прежнему остается в баке, поэтому после отжима вы достали из машинки мокрое белье.
  • Не включается цикл полоскания.
  • Вы ощутили запах гари, который исходит от бака.

Проверка на исправность

Если вы заподозрили, что датчик уровня воды не функционирует, не спешите его сразу же менять на новый. Сначала проверьте, действительно ли неисправен именно прессостат. Для этого извлеките деталь из машинки, предварительно отключенной от сети. Обычно этот датчик находится на боковой стенке аппарата ближе к ее верхней части. Так что первым вашим действием должно быть отсоединение верхней крышки.

Открутив болты, которые ее удерживают, сдвиньте крышку в направлении от себя и снимите ее. В креплении датчика используют 1-2 болта, которые вам придется отвинтить. Также нужно отсоединить от прессостата контакты и шлангочку, открутив ее хомут с помощью плоскогубцев.

После этого проверяем датчик с использованием шланга длиной около 10 сантиметров, диаметр которого должен быть таким же, как у снятой с прессостата трубки. Один конец этого шланга наденьте на входной штуцер, а во второй подуйте, приложив прессостат к уху. Вы должны услышать несколько щелчков (от одного до трех в зависимости от вашей стиральной машины), указывающих на работоспособность датчика. Если внутри прессостата тишина, значит, он не работает.

Также для проверки можно воспользоваться мультиметром, которым следует измерить проводимость. У исправного прессостата она будет меняться при увеличении давления воздуха.

Наглядно процесс проверки прессостата на работоспособность вы можете увидеть в следующем видео.

Ремонт

Сняв прессостат со стиральной машинки, в первую очередь нужно посмотреть, не поврежден ли сам датчик, а также оценить целостность шлангочки. Кроме того, важно проверить, нет ли внутри трубки засора. Поврежденную трубку замените новой, а если она забита, то необходимо выполнить ее очистку. Далее проводят осмотр контактов прессостата и, если требуется, зачищают их.

Замена на новый

Если вы убедились, что датчик уровня действительно неисправен, его придется заменить новой деталью. Приобрести новый прессостат можно и в обычном магазине, и в интернете. Для этого нужно лишь знать марку и модель стиральной машинки либо посмотреть на вашем нерабочем прессостате его номер.

Установить новый датчик достаточно просто. Сначала на него надевается трубка, затем подсоединяются контакты, после чего прессостат устанавливается на его место в стиральной машинке. Далее останется лишь запустить аппарат и проверить, работает ли новый датчик.

Более подробно с работой прессостата Вы можете ознакомиться в этом видео:

как проверить и отрегулировать датчик уровня воды, настройка и устройство, где находится, как проверить, схема и принцип работы, как работает

Большинство пользователей стиральных машин не интересуются устройством аппарата и имеющимися внутри деталями. Когда машинка, будь то Bosch, LG или Ardo, выходит из строя, они вызывают мастера для быстрого устранения неполадки. Если же по какой-либо причине владелец стиралки хочет починить ее самостоятельно, ему сначала необходимо разобраться в принципах работы устройства.

Во многих случаях неисправность может быть связана с прессостатом, поэтому для самостоятельного ремонта важно знать, что это за деталь, к чему приводит ее поломка и можно ли ее отремонтировать.

Что это?

Такая деталь, как прессостат, есть в любой стиральной машинке-автомат, будь это техника бренда Electrolux, Samsung, Indesit, Zanussi, Ariston, Candy или любого другого производителя. Основная функция данного элемента в стиральной машине – определение наличия воды в баке и ее уровня. Именно поэтому вторым распространенным названием такой детали является «датчик уровня воды».

При отсутствии прессостата управляющий модуль аппарата не смог бы определить, набирается ли в бак вода и сколько ее уже внутри машинки. К тому же разные программы требуют разного количества воды, что тоже должно регулироваться прессостатом.

Сам по себе датчик является округлой небольшой деталью из пластика, к которой подсоединены провода. Также к прессостату подходит трубка от резервуара высокого давления.

Принцип работы прессостата в том, что после набора воды в данном резервуаре повышается давление, что является стимулом для замыкания или размыкания контактов в реле.

Настройка

Для правильной работы датчика уровня его следует настроить, но это забота не владельца стиральной машинки, а производителя, так как настройка выполняется и проверяется на производстве. Однако бывают ситуации, когда хозяин техники хочет изменить настройки прессостата. Это можно сделать с помощью подкручивания регулировочных винтов, имеющихся на детали.

Какие факторы могут указывать на поломку?

О том, что неисправность стиральной машинки может быть вызвана проблемой с прессостатом, указывают такие симптомы:

  • Вода не набралась в бак, а машинка начала стирку. Следствием подобной ситуации обычно бывает перегорание ТЭНа, поскольку нагреватель должен работать в воде.
  • Вода набралась в бак в недостаточном количестве.
  • Машинка переполнилась водой.
  • Стирка закончилась, а вода по-прежнему остается в баке, поэтому после отжима вы достали из машинки мокрое белье.
  • Не включается цикл полоскания.
  • Вы ощутили запах гари, который исходит от бака.

Проверка на исправность

Если вы заподозрили, что датчик уровня воды не функционирует, не спешите его сразу же менять на новый. Сначала проверьте, действительно ли неисправен именно прессостат. Для этого извлеките деталь из машинки, предварительно отключенной от сети. Обычно этот датчик находится на боковой стенке аппарата ближе к ее верхней части. Так что первым вашим действием должно быть отсоединение верхней крышки.

Открутив болты, которые ее удерживают, сдвиньте крышку в направлении от себя и снимите ее. В креплении датчика используют 1-2 болта, которые вам придется отвинтить. Также нужно отсоединить от прессостата контакты и шлангочку, открутив ее хомут с помощью плоскогубцев.

После этого проверяем датчик с использованием шланга длиной около 10 сантиметров, диаметр которого должен быть таким же, как у снятой с прессостата трубки. Один конец этого шланга наденьте на входной штуцер, а во второй подуйте, приложив прессостат к уху. Вы должны услышать несколько щелчков (от одного до трех в зависимости от вашей стиральной машины), указывающих на работоспособность датчика. Если внутри прессостата тишина, значит, он не работает.

Также для проверки можно воспользоваться мультиметром, которым следует измерить проводимость. У исправного прессостата она будет меняться при увеличении давления воздуха.

Наглядно процесс проверки прессостата на работоспособность вы можете увидеть в следующем видео.

Ремонт

Сняв прессостат со стиральной машинки, в первую очередь нужно посмотреть, не поврежден ли сам датчик, а также оценить целостность шлангочки. Кроме того, важно проверить, нет ли внутри трубки засора. Поврежденную трубку замените новой, а если она забита, то необходимо выполнить ее очистку. Далее проводят осмотр контактов прессостата и, если требуется, зачищают их.

Замена на новый

Если вы убедились, что датчик уровня действительно неисправен, его придется заменить новой деталью. Приобрести новый прессостат можно и в обычном магазине, и в интернете. Для этого нужно лишь знать марку и модель стиральной машинки либо посмотреть на вашем нерабочем прессостате его номер.

Установить новый датчик достаточно просто. Сначала на него надевается трубка, затем подсоединяются контакты, после чего прессостат устанавливается на его место в стиральной машинке. Далее останется лишь запустить аппарат и проверить, работает ли новый датчик.

Более подробно с работой прессостата Вы можете ознакомиться в этом видео:

как проверить и отрегулировать датчик уровня воды, настройка и устройство, где находится, как проверить, схема и принцип работы, как работает

Большинство пользователей стиральных машин не интересуются устройством аппарата и имеющимися внутри деталями. Когда машинка, будь то Bosch, LG или Ardo, выходит из строя, они вызывают мастера для быстрого устранения неполадки. Если же по какой-либо причине владелец стиралки хочет починить ее самостоятельно, ему сначала необходимо разобраться в принципах работы устройства.

Во многих случаях неисправность может быть связана с прессостатом, поэтому для самостоятельного ремонта важно знать, что это за деталь, к чему приводит ее поломка и можно ли ее отремонтировать.

Что это?

Такая деталь, как прессостат, есть в любой стиральной машинке-автомат, будь это техника бренда Electrolux, Samsung, Indesit, Zanussi, Ariston, Candy или любого другого производителя. Основная функция данного элемента в стиральной машине – определение наличия воды в баке и ее уровня. Именно поэтому вторым распространенным названием такой детали является «датчик уровня воды».

При отсутствии прессостата управляющий модуль аппарата не смог бы определить, набирается ли в бак вода и сколько ее уже внутри машинки. К тому же разные программы требуют разного количества воды, что тоже должно регулироваться прессостатом.

Сам по себе датчик является округлой небольшой деталью из пластика, к которой подсоединены провода. Также к прессостату подходит трубка от резервуара высокого давления.

Принцип работы прессостата в том, что после набора воды в данном резервуаре повышается давление, что является стимулом для замыкания или размыкания контактов в реле.

Настройка

Для правильной работы датчика уровня его следует настроить, но это забота не владельца стиральной машинки, а производителя, так как настройка выполняется и проверяется на производстве. Однако бывают ситуации, когда хозяин техники хочет изменить настройки прессостата. Это можно сделать с помощью подкручивания регулировочных винтов, имеющихся на детали.

Какие факторы могут указывать на поломку?

О том, что неисправность стиральной машинки может быть вызвана проблемой с прессостатом, указывают такие симптомы:

  • Вода не набралась в бак, а машинка начала стирку. Следствием подобной ситуации обычно бывает перегорание ТЭНа, поскольку нагреватель должен работать в воде.
  • Вода набралась в бак в недостаточном количестве.
  • Машинка переполнилась водой.
  • Стирка закончилась, а вода по-прежнему остается в баке, поэтому после отжима вы достали из машинки мокрое белье.
  • Не включается цикл полоскания.
  • Вы ощутили запах гари, который исходит от бака.

Проверка на исправность

Если вы заподозрили, что датчик уровня воды не функционирует, не спешите его сразу же менять на новый. Сначала проверьте, действительно ли неисправен именно прессостат. Для этого извлеките деталь из машинки, предварительно отключенной от сети. Обычно этот датчик находится на боковой стенке аппарата ближе к ее верхней части. Так что первым вашим действием должно быть отсоединение верхней крышки.

Открутив болты, которые ее удерживают, сдвиньте крышку в направлении от себя и снимите ее. В креплении датчика используют 1-2 болта, которые вам придется отвинтить. Также нужно отсоединить от прессостата контакты и шлангочку, открутив ее хомут с помощью плоскогубцев.

После этого проверяем датчик с использованием шланга длиной около 10 сантиметров, диаметр которого должен быть таким же, как у снятой с прессостата трубки. Один конец этого шланга наденьте на входной штуцер, а во второй подуйте, приложив прессостат к уху. Вы должны услышать несколько щелчков (от одного до трех в зависимости от вашей стиральной машины), указывающих на работоспособность датчика. Если внутри прессостата тишина, значит, он не работает.

Также для проверки можно воспользоваться мультиметром, которым следует измерить проводимость. У исправного прессостата она будет меняться при увеличении давления воздуха.

Наглядно процесс проверки прессостата на работоспособность вы можете увидеть в следующем видео.

Ремонт

Сняв прессостат со стиральной машинки, в первую очередь нужно посмотреть, не поврежден ли сам датчик, а также оценить целостность шлангочки. Кроме того, важно проверить, нет ли внутри трубки засора. Поврежденную трубку замените новой, а если она забита, то необходимо выполнить ее очистку. Далее проводят осмотр контактов прессостата и, если требуется, зачищают их.

Замена на новый

Если вы убедились, что датчик уровня действительно неисправен, его придется заменить новой деталью. Приобрести новый прессостат можно и в обычном магазине, и в интернете. Для этого нужно лишь знать марку и модель стиральной машинки либо посмотреть на вашем нерабочем прессостате его номер.

Установить новый датчик достаточно просто. Сначала на него надевается трубка, затем подсоединяются контакты, после чего прессостат устанавливается на его место в стиральной машинке. Далее останется лишь запустить аппарат и проверить, работает ли новый датчик.

Более подробно с работой прессостата Вы можете ознакомиться в этом видео:

Прессостат стиральной машины - датчик уровня воды. Настройка, проверка, замена 2Стиралки.ру

Дата: 02.04.2015

Далеко не многие пользователи стиральных машин вникают в их принцип работы и то, какие детали находятся внутри агрегата. Но, если вдруг происходит поломка прибора, то приходится вызывать мастера либо, если финансы не позволяют это сделать, приходится самому разбираться в принципе работы машинки. Сегодня речь пойдет об одной небольшой, но очень важной детали в стиральной машине – прессостате.

Что такое прессостат в стиральной машине

Перед тем, как что-либо делать с прессостатом, нужно разобраться что это такое. Прессостат, он же датчик уровня воды, имеется у каждой стиральной машины-автомат. Нужен он для того, чтобы определять есть ли вода в баке стиральной машины и сколько ее.

Чтобы было, если бы не было прессостата? Представьте, вы запускаете программу стирки, и машинка начинает набирать воду. Т. к. прессостата нет, то стиральная машина не знает сколько воды находится в баке, и есть ли она вообще там. Машинка набирается и набирается, т. к. нет датчика, который бы «сказал» ей: «Хватит набирать, воды уже достаточно!». Мы не говорим еще о том, что для разных программ стирки используется разное количество воды, которое также регулируется с помощью этого датчика.

Теперь вам понятно зачем нужен датчик уровня воды? Теперь разберемся, что представляет из себя этот датчик, и каков принцип работы прессостата стиральной машины.
Датчик уровня воды представляет из себя небольшой круглый пластиковый элемент, к которому подключаются провода и трубка, которая соединена с резервуаром высокого давления. Когда в баке набирается вода то через трубку подается соответствующее уровню воды давление и реле замыкает или размыкает контакты, тем самым «говоря» стиральной машине о нужном уровне воды.

Настройка прессостата стиральной машины

Чтобы датчик уровня воды правильно реагировал на нужное давление и срабатывал в нужный момент, производители осуществляют настройку прессостата стиральной машины. В большинстве случаев хозяевам техники не стоит беспокоится о такой настройке, т. к. на производстве все уже сделано и протестировано.

Но бывают ситуации, когда владельцы техники хотят поэкспериментировать с регулировкой прессостата стиральной машины. На каждом датчике уровня воды есть регулировочные винты, которыми можно добиться нужного результата, их крутят для его точной настройки.

Регулировку прессостата крайне не рекомендуется производить самостоятельно, тем более без должного опыта и нужных приборов.

Что, если датчик уровня воды не исправен

Может случиться такое, что прессостат сломается и будет неправильно работать, соответственно и стиральная машина будет работать тоже неправильно. Что же случится, если прессостат сломается? Если у вашей стиральной машины обнаруживаются следующие симптомы, то вероятнее всего у вас сломался датчик уровня воды.

  • Машинка начинает стирку без воды в баке; также она включает нагреватель для нагрева воды без самой воды. В данной ситуации вероятнее всего ТЭН сгорит от перегрева, т. к. он рассчитан на работу в воде.
  • Машинка набирает слишком много воды или же наоборот не добирает ее. Может даже случиться, что вода будет набираться до бесконечности, пока что-нибудь не сломается, и вода не потечет наружу.
  • Вода может остаться в баке даже после окончания стирки. Или же вы можете вытащить мокрое белье после режима отжима. Если в вашей стиральной машинке не работает отжим, то могут быть и другие причины этой неисправности.
  • Стиральная машина может не полоскать белье.

Как видите, такая маленькая деталь может привести к серьезным последствиям, и, если у вас машинка ведет себя таким образом, то нужно убедиться в работоспособности датчика.

Как проверить прессостат стиральной машины

Если у вас появились подозрения, что в вашей стиральной машине неисправен именно датчик уровня воды, то не стоит его сразу выбрасывать и покупать новый. Сначала нужно точно убедиться, что причина именно в нем. Для этого давайте его проверим.

Чтобы проверить прессостат стиральной машины, для начала, нужно добраться до него. Расположен он, обычно, на боковой стенке стиралки ближе к верху. Поэтому снимаем верхнюю крышку – для этого открутите два болта сзади, которые крепят ее, после чего сдвиньте ее от себя и снимите.

Лучше всего открутить прессостат. Крепится он, обычно, с помощью одного-двух болтов, которые необходимо отвинтить.

Далее отсоединяем от датчика уровня воды шлангочку и контакты. Шланга держится с помощью хомута, поэтому вам придется его либо открутить, либо плоскогубцами раздвинуть. Чтобы отсоединить провода просто выдерните фишку.

Первым делом необходимо осмотреть сам датчик на наличие повреждений, а также трубку, которая подходила к нему. Трубка не должна быть забита или повреждена. Если в ней засор, то прочистите ее; если она повреждена, то ее необходимо заменить. Посмотрите на контакты датчика: если они грязные, то зачистите их.
Теперь переходим непосредственно к самой проверке прессостата. Для этого нам понадобится небольшой шланг, такого же диаметра, как и тот, который мы сняли с датчика. Длинна нужна небольшая — 10 см должно хватить.

Дальше одеваем один конец шлангочки на входной штуцер датчика уровня, а во второй дуем; сам же прессостат прикладываем к уху и слушаем — должны раздаваться щелчки. Т. е. приложили — тишина, дальше дунули должен раздаться щелчок. Щелчков может быть несколько, они будут зависеть от того, как вы сильно дуете в трубку. Если щелчки есть, то с самим датчиком все в порядке, он рабочий.

Тоже самое можно проделать с мультиметром — просто не слушать, а замерять проводимость, которая должна изменяться с повышением давления воздуха. Посмотрите на видео, как это делают профессионалы.

Как заменить прессостат в стиральной машине

Если прессостат вышел из строя, то его необходимо заменить. К счастью, это не дорогая деталь и доступна для любого человека. Найти и купить ее вы можете через интернет: просто наберите соответствующий запрос в поиске. Дальше вам необходимо будет сообщить модель и марку своей стиральной машины продавцу, и он подскажет вам, какая деталь вам подойдет. Также вы можете найти датчик уровня воды по его номеру, который указан на нем самом.

Поставить новый прессостат очень просто: вам нужно будет одеть на него шланг, воткнуть контакты и прикрутить на место. После этого необходимо запустить стиральную машину и проверить ее работоспособность.

Как работает прессостат - Домашний сантехник

Проверка и замена датчика уровня воды в стиральной машине

Любая модель стиральной машины оборудуется датчиком, отвечающим за количество набираемой в нее воды. Дело в том, что на различных режимах стирки объем воды в баке может существенно различаться. За это соответствие отвечает датчик уровня воды в стиральной машине, который еще называют датчиком давления, реле уровня или просто прессостатом. В зависимости от настроек машинки, он дает команду на забор воды, а затем — на ее отключение.

Основная функция датчика заключается в проверке наличия воды в баке и определении ее уровня. Если по какой-то причине датчик не сработает, нормальную стирку белья произвести будет невозможно.

Что собой представляет датчик уровня

Мы разобрались, для чего нужен прессостат. Посмотрим теперь, как он выглядит, и где расположен. Прессостат, датчик уровня воды для стиральной машины, представляет собой небольшую пластиковую деталь округлой формы, к которой подведены электрические провода. К прибору также подключена трубка, которая связывает датчик с емкостью высокого давления. Данная емкость, для обеспечения создания высокого давления, располагается как можно ниже в баке. Она может иметь вид змеевика с воздушными карманами.

Внутри датчика находится тонкая мембрана из эластичного материала, которая способна изгибаться под действием давления воздуха. Мембрана находится рядом с переключателями, каждый из которых имеет различную настройку. Она имеет жесткую площадку с пластмассовым наконечником.

Где находится прессостат в стиральной машине? Многие наивно полагают, что реле уровня должно находиться непосредственно в баке машинки, работая по принципу поплавка. Но это далеко не так. Датчик посылает сигналы о давлении воздуха, а не воды, поэтому расположен снаружи бака, в верхней части корпуса, где исключен его контакт с водой. В некоторых моделях стиралок, имеющих пластиковые баки, датчик может располагаться под баком.

Расположение датчика в стиралке на ее боковой панели

Принцип работы

Рассмотрим, как работает прессостат стиральной машины. Для своей работы датчик использует давление воздуха, которое образуется в емкости высокого давления. Когда бак наполняется водой, определенное количество воздуха задерживается в данной емкости. Чем большим количеством воды наполняется бак, тем большее значение приобретает давление воздуха в емкости. Поскольку емкость сообщается с реле уровня трубкой, то давление воздействует на мембрану датчика.

Принцип работы прессостата

При достижении какого-то определенного уровня воды в баке (в зависимости от режима стирки) происходит срабатывание одного из выключателей. Датчик уровня воды в стиральной машине-автомат дает команду на перекрытие клапанов подачи воды. После этой команды поступление воды в бак прекращается, и машинка приступает к стирке. Если режим стирки изменяется, датчик давления может дать команду на добавление воды в бак, а затем снова перекрыть подачу воды.

Признаки неисправности прессостата

По каким характерным признакам можно определить, что реле уровня воды стиральной машины неисправно? Это можно предположить достаточно точно в следующих ситуациях:

  • стиральный агрегат набирает очень мало воды, либо ее количество слишком велико. Не исключен вариант, при котором стиралка будет непрерывно набирать воду, пока ее не выключат из розетки;
  • после окончания стирки в баке машинки остается какое-то количество воды;
  • не работает функция полоскания белья;
  • белье после окончания процедуры отжима остается мокрым;
  • включается нагревательный ТЭН при отсутствии воды в баке. То есть, машина включает режим стирки, не дожидаясь начала наполнения бака.

Читайте также: Стиральная машина не сливает воду — что делать?

Важно: В режиме стирки первым делом машинка набирает воду, а уже потом включается ТЭН. Если вы заметили, что вода набираться не начала, а барабан был приведен в движение, убедитесь в выставлении правильного режима стирки. Возможно, причина такого явления как раз кроется в отказе реле давления.

Как проверить исправность датчика

Данный вид датчика считается достаточно надежным, так как его работа основана на механическом движении мембраны под действием давления воздуха. Тем не менее, нельзя исключать и вероятность его поломки. Если таковая случится, то последствия могут быть весьма серьезные, вплоть до перегорания нагревательного ТЭНа. А это уже повлечет за собой солидные денежные расходы.

Существуют ли способы, как проверить прессостат в стиральной машине? Это вполне по силам сделать обычному человеку, даже без обращения в ремонтную мастерскую.

Для этого необходимо выполнить такие действия:

1. Обесточьте стиральную машину, вынув ее вилку из розетки. Дальнейшие действия проводите только после выполнения этого пункта.

2. Нужно добраться до самого датчика уровня. Поскольку реле находится в верхней части корпуса машинки, нужно полностью снять ее верхнюю крышку. Для этого откручиваются болты, удерживающие крышку на корпусе. Крышка сдвигается и снимается.

3. Обнаружив датчик, следует выкрутить удерживающие его болты, а затем снять сам датчик.

4. От корпуса датчика отсоединяются трубка и все провода. Трубка крепится хомутом, который откручивается. Если электрические провода держатся на фишке, то для их отсоединения достаточно просто эту фишку выдернуть из гнезда.

Совет: Если крепление проводов осуществляется к отдельным контактам, перед их отсоединением пометьте провода и контакты маркером, чтобы не перепутать их при установке на место.

5. Трубка проверяется на наличие в ней засора. Если засор имеется, то трубка промывается до его устранения.

6. Проводится визуальный осмотр датчика. Если обнаружены какие-то поломанные элементы, то датчик подлежит замене. Также проверяется чистота контактов.

7. Производится проверка прессостата стиральной машины. Для этого необходимо взять отрезок трубки, диаметр которой соответствует диаметру снятого шланга. Можно использовать и снятый шланг, если он внутри не загрязнен. Один конец трубки нужно соединить с датчиком, а во второй ее конец подуть. Причем, не стоит дуть сильно, во избежание повреждения мембраны. После создания давления в трубке, внутри датчика будут раздаваться щелчки, свидетельствующие о срабатывании реле. Если их не слышно, то датчик лучше заменить.

На заметку: Щелчки можно и не слушать, если для проверки использовать омметр в режиме измерения сопротивления между контактами реле. В этом случае нужно дуть в трубку, параллельно следя за показаниями прибора. При срабатывании реле контакты будут замыкаться или размыкаться, что и зафиксирует прибор.

Стоимость датчика давления невелика, поэтому при подозрениях на его неисправность, рекомендуется приобрести замену, и установить на машинку.

Как заменить неисправный датчик уровня воды

Поскольку ремонт прессостата стиральной машины возможен в очень редких случаях, данный элемент лучше сразу заменить, приобретя датчик нужного типа. При покупке датчика необходимо точно сообщить продавцу марку и модель своей стиральной машины, чтобы не купить датчик другого типа. Еще лучше будет приобрести реле с маркировкой, которая соответствует номеру, указанному на корпусе вашего датчика.

Одна из моделей датчика уровня воды

Установка нового датчика давления выполняется в следующем порядке:

  • трубка, которая была снята со старого датчика, надевается на то же самое место на новом датчике;
  • производится подсоединение электрических проводов к датчику;
  • прессостат стиральной машины крепится болтами на старое место;
  • верхняя крышка стиралки устанавливается на свое место и фиксируется болтами;
  • машинка подключается к электросети;
  • в машинку загружается белье;
  • выставляется необходимый режим стирки, после чего машинка включается в работу. В процессе первой стирки после проведенного ремонта рекомендуется контролировать работу прессостата. Если никаких замечаний по его работе нет, то ремонт считается проведенным удачно.

Прессостаты газовых котлов: предназначение и принцип действия

Газовые котлы современного типа – это сложные агрегаты, с помощью которых происходит обогрев жилых помещений посредством подогрева воды. Работают они с использованием взрывоопасного газа, поэтому в конструкции такого оборудования необходимо присутствие специальных элементов, контролирующих работу всех механизмов. Называют такие управляющие устройства – прессостаты газовых котлов.

Что это такое?

Прессостат, моностат, датчик дыма, дифференциальное реле давления дыма, пневмореле – все это разные названия одного и того же устройства. Важная деталь контролирует деятельность вентилятора котла, а также процесс удаления дыма, защищает отопительный аппарат от перегрева во время резкого перепада давления газа или в момент уменьшения количества подаваемой воды. Помимо этого, датчик дыма позволяет функционировать горелке или, наоборот, приводит к ее выключению.

Визуально прессостат представляет собой небольшую плоскую коробку из пластика, внутри которой размещена чувствительная мембрана и подсоединенный к ней трехконтактный микропереключатель. Именно эти детали и контролируют работу сложного отопительного аппарата.

Как работает?

У дифференциального реле есть пара контактов, связанных между собой двумя цепями управления. При обычной (штатной) работе отопительного устройства, замкнут один блок контактов, при дежурном – второй.

Более детально работу прибора можно описать следующим образом.

  • Первый режим – это работа при нормальном давлении. В это время термостатическая мембрана контролера не меняет места своего положения, и происходит замыкание одной пары контактов. Котел работает в обычном режиме за счет прохождения тока через описанную цепь.
  • Второй режим включается, когда какой-нибудь из механизмов системы выходит из строя: внутри перемещается реле и прогибается диафрагма. Первый блок контактов датчика дыма разъединяется, а второй, наоборот, замыкается. Отопительное оборудование прекращает свою работу.

Прессостат срабатывает на малейшее изменение температуры в камере сгорания, регистрирует появление конденсата, отслеживает все показатели давления в котле.

Проверка функционирования

Выяснить, все ли в порядке с прессостатом в домашних условиях и узнать принцип работы устройства довольно просто. Для этого нужно не спеша проворачивать кран подачи воды с целью сокращения объема поступающей в работающий аппарат жидкости. При этом на контрольной панели появится значение полученного в данный момент давления.

Минимальным показателем давления (критическое число) считается отметка в 0.5 бар. То есть, если напор воды уменьшится, возрастет температура дымовых газов, и случится перегрев контактов. Как следствие – подача газа в котел прекратится, аппарат перестанет работать. Значения, приведенные в инструкции к аппарату, указывают, в каком режиме эксплуатируется отопительное устройство.

Еще одним значимым параметром для газовых котлов является верхний (максимально допустимый) показатель давления. Если произошло превышение допустимого значения, реле подает команду на отключение автоматического питания двухконтурного аппарата. В ином случае (к примеру, моностат вышел из строя) расширительный бак может переполниться и лопнуть.

Таким образом, следя за показаниями прессостата, и сравнивая их с табличными данными в пояснительной книге для газового котла, можно понять – правильно работает отопительный агрегат или нет.

Признаки неисправности

Свидетельством того, что прессостат для газового котла пришел в негодность являются следующие факторы.

  • Включение вентилятора в моностате происходит беззвучно. Отсутствие звукового сигнала указывает на то, что в работе устройства произошел сбой и ему необходим незамедлительный ремонт или полная замена. Важно! При запуске вентилятора обязательно должен слышаться щелчок.
  • Котел не включается, а при попытке его включить устройство выдает сигнал об ошибке (чаще всего загорается красный индикатор).

Если прессостат по каким-либо причинам не работает, дальнейшую эксплуатацию газового котла лучше приостановить во избежание серьезных проблем.

Причины поломки

В условиях постоянной работы двухконтурного котла возможны поломки или неточная подача информации датчиком дыма.

К подобным последствиям могут привести следующие негативные моменты.

  • Окисление контактов. При включении вентилятора слышится звуковой сигнал переключателя, однако из-за процессов окисления на его проводящих ток элементах цепь не может замкнуться.
  • Износ мембраны. Работа прессостата может существенно ухудшиться, если ухудшатся технические свойства его подвижного элемента (мембраны).
  • Пробка из мусора, повреждения трубки конденсатосборника. Если на трубке образовались трещины, разрывы либо она засорилась, залилась водой, датчик дыма может начать выдавать ошибку в показаниях.

Как проверить прессостат (реле уровня) стиральной машины

Прессостат, он же датчик уровня воды, контролирует набор жидкости в бак и определяет, когда необходимо прекратить подачу. Если он поврежден, машина не поймет, нужно ли ей заливать воду и если да, то до какого уровня. Сломанный датчик залива легко заменить самостоятельно, если знать, как он функционирует и где установлен, а также как проверить прессостат стиральной машины своими силами.

Принцип работы и расположение прессостата

В стиральных машинках прессостат используется для определения уровня воды и контроля ее количества. Устройство работает под давлением и обычно располагается сверху над баком, чтобы избежать непосредственного взаимодействия с жидкостью. Значительно реже производитель устанавливает датчик внизу, под баком.

Прессостат – это небольшая пластмассовая деталь, имеющая круглую форму. С баком он сообщается через трубку, а к плате управления подключен соединительной проводкой. Во время набора воды в полностью герметичный бак стиральной машины воздух поступает через трубку в камеру прессостата. Создается давление, соответствующее количеству залитой жидкости, за счет которого контакты замыкаются и передают на центральную плату, что требуемое количество жидкости поступило в бак. Таким образом, если прессостат неисправен, на модуль управления не поступает напряжение, а значит, стиральная машина не сможет определить уровень воды и завершит выполнение программы либо будет выполнять ее неправильно.

Признаки неисправности прессостата

Если датчик количества воды неисправен, об этом говорят следующие признаки:

  • Стиральная машина включает ТЭН без воды, это приведет к перегреву и порче нагревательного элемента.
  • Воды в барабане очень мало или, наоборот, переизбыток, в некоторых случаях может вытечь наружу.
  • Полоскание не работает либо неправильно заливается вода или откачивается жидкость.
  • Наблюдается запах гари, срабатывает предохранитель нагревателя.
  • После отжима вещи очень мокрые.
  • После слива в баке остается некоторое количество жидкости.

Многие производители, например, Samsung или LG, устанавливают в свои устройства систему самодиагностики. В случае обнаружения неисправности датчика техника выводит на дисплей специальный код или сообщает о типе поломки миганием индикаторов в определенной последовательности. Расшифровать эту информацию можно с помощью руководства пользователя.

Как проверить прессостат стиральной машины

Если после запуска одной из программ наблюдаются признаки, свидетельствующие о поломке датчика набора воды, не стоит сразу идти в магазин и приобретать новый. Сначала следует проверить исправность прессостата, чтобы удостовериться, что причина действительно в нем.

Чтобы найти устройство, следует:

  • Отключить технику от сети, перекрыть подачу жидкости.
  • Сдвинуть назад, снять и убрать в сторону верхнюю крышку, предварительно выкрутив удерживающие винты.
  • Прессостат обычно расположен на боковой или задней стенке стиральной машины.
  • Отключить проводку, зафиксированную защелкой.
  • Отсоединить прикрепленный хомутами к трубке шланг.
  • Выкрутить и вытащить один или несколько винтов, удерживающих деталь.
  • Осмотреть датчик, он не должен иметь внешних повреждений.
  • Проверить трубку: если она забита грязью, необходимо почистить и промыть, если на ней имеются трещины – заменить.
  • Осмотреть контакты прессостата и почистить, если на них имеется грязь.
  • Подобрать по диаметру короткий шланг длиною 10-15 см и присоединить к прессостату.
  • Для проверки нужно поднести датчик к уху и с усилием дунуть в шланг. Если пользователь слышит щелчки, это говорит, что контакты внутри устройства исправно работают. В противном случае это свидетельствует о неисправности.

Чтобы убедиться в том, что деталь сломана, нужно проверить прессостат мультиметром. На нем нужно установить режим замера сопротивления, после чего подключить измерительный прибор к датчику. Чтобы узнать, к каким контактам подсоединять мультиметр, потребуется электрическая схема прессостата. Затем нужно подуть в шланг. Если прибор работает, показатели на дисплее будут меняться. В противном случае изменений не будет.

Замена прессостата

Если прессостат не работает, его нужно заменить. Отремонтировать датчик не получится, потому что он имеет цельный корпус. Новое устройство должно быть идентично сломанному. Купить его можно в сервисном центре фирмы-производителя, в магазине или через Интернет. Чтобы не ошибиться при выборе, следует указать при покупке название и модель стиральной машины или идентификационный номер датчика, если таковой на нем имеется.

Для установки нового прессостата нужно выполнить следующие шаги:

  • Установить прибор на место старого, прикрутить винтами.
  • Подсоединить к трубке шланг, закрепить хомутом. Предварительно проверить шланг на наличие повреждений или загрязнений. При необходимости – заменить или почистить.
  • Подключить проводку.
  • Установить верхнюю крышку, закрутить винты.
  • Вилку включить в сеть, открыть подачу жидкости.
  • Положить в барабан белье и включить стирку для проверки работоспособности датчика.

Настройка прессостата

Чтобы установить оптимальный расход воды при работе стиральной машины, прессостат необходимо настроить. Регулировку обычно выполняет фирма-производитель, но эти же действия можно выполнить самостоятельно после замены датчика.

На прессостате установлены регулировочные винты, которые нужно поворачивать на половину оборота. При этом стиральная машина не должна быть подключена к сети, а воду следует перекрыть. После каждого поворота следует устанавливать крышку на место и проверять количество заливаемой жидкости. Когда будет достигнут оптимальный уровень, настройку можно завершить. Рекомендуется пломбировочным веществом зафиксировать винты, чтобы они не проворачивались произвольно при отжиме.

Если стиральная машина Канди, Индезит или иного производителя набирает очень мало воды или переливает ее, включает нагревательный элемент без жидкости, оставляет воду после слива, это свидетельствует о поломке датчика количества воды. Об этом же могут сообщить индикаторы или код на дисплее устройства. Пользователю потребуется проверить электронный прессостат и, если он действительно неисправен, заменить на идентичную рабочую деталь, потому что ее ремонт невозможен.

Датчик уровня воды в стиральной машине

Устройства отвечающие за то, чтобы все работало слажено являются элементы управления, представленные электронными блоками и датчиками. Одной из важнейших деталей любого стирального агрегата является прессостат.

При неисправном датчике уровня воды, модуль управления стиральной машины неправильно обрабатывает сигнал или вообще его не принимает от данного устройства. В такой ситуации уровень воды в баке не контролируется, а следовательно происходит недолив воды либо перелив. Все признаки неисправности данного датчика будут описаны ниже.

Что такое прессостат

Задаваясь вопросом, что такое датчик уровня воды, необходимо понимать, что любой процесс связанный с подачей воды в стиральный агрегат должен строго регламентироваться заданной программе. По принципу работы, пресcостаты стиральных машин Lg, Samsung, Electrolux, Candy, Ariston или любых других брендов не отличаются, но по исполнению, виду и характеристикам могут быть отличия. Это устройство выглядит как небольшая пластиковая деталь, чаще всего круглой формы, с подсоединенной к нему электрической проводкой и трубкой от резервуара стирального бака.

Прессостат в стиральной машине — это устройство контролирующее уровень воды в баке, без которого работа любого агрегата просто невозможна. Элемент имеет небольшие размеры, а его замена не требует серьезных капиталовложений, однако важность этой детали огромна.

Принцип работы датчика

Принцип работы реле уровня воды стиральной машины основан на воздействии давления на специальную мембрану (диафрагму). Во время набора воды в бак стирального агрегата, вода заполняет компрессионную камеру и через специальную трубку в корпус датчика нагнетается давление, соответствующее уровню набранной воды.

Компрессионная камера обычно встроена в сливном патрубке. Сам же патрубок соединен с баком и улиткой от сливного насоса при помощи специальных хомутов. Существуют камеры впаянные непосредственно в сам бак. Бывает что данные камеры со временем забиваются жижей и грязью!

При воздействии давления на мембрану происходит замыкание и размыкание контактов, в результате чего на управляющий модуль посылается сигнал о поступившей воде. Существует несколько разновидностей прессостата: пневматические (механические) или с колебательным контуром (электронные), в данном случае будет описываться механический принцип.Так же их разделяют на однокамерные и двухкамерные.

Двухкамерные датчики давления специально разрабатываются для стиральных машин с малой и большой загрузкой. При малой загрузке срабатывает одна мембрана и вода подается в минимальном количестве. При большой загрузке барабана в действие приводится вторая мембрана, контакты замыкаются и управляющий процессор дает команду на подачу максимального количества воды.

Как правило, мембрана установленная внутри датчика, выполняется из резины или эластичного полимера и рассчитана но многократные циклы включения и выключения. Принцип работы прессостата объединил в себе последовательное влияний воздушного давления на механическую часть, над которой расположены электрические контакты, и непосредственный электрический импульс на управляющий процессор стирального агрегата.

Признаки неисправности прессостата

Как в любом элементе стирального агрегата, в датчике уровня воды могут возникать неисправности, приводящие к сбоям в работе всего стирального агрегата. Это выражается в следующих признаках:

  • начинается процесс стирки при отсутствии воды;
  • вода в бак подается в слишком большом, или слишком малом количестве;
  • после завершения стирки, вода не удаляется из бака;
  • программа по отжиму белья не отрабатывается;
  • происходит периодическое, не характерное для нормальной работы откачивание грязной и подача чистой воды в режиме полоскания;
  • сбои в работе стиральной машины на всех программах стирки.

Кроме того, из — за отсутствия воды в баке и включении тэна может появится дым и запах гари. Обычно такое включение заканчивается заменой нагревательного элемента. Неисправный датчик может так же привести к выходу из строя электродвигатель из — за постоянной перегрузки на него, так как воды в бак часто набирается больше положенного уровня.

Где находится прессостат

В стиральных машинах большинства производителей датчик устанавливается на кронштейне в верхней части корпуса на боковой стенке, однако в каждом конкретном случае узнать где находится данное устройство, можно лишь сняв верхнюю крышку или боковую обшивку агрегата. Очень редко на вертикальных видах машин реле давления располагается в нижней части агрегата.

Отличительной особенностью по которой легко найти датчик является, подсоединенная к нему небольшого диаметром трубка, как правило, выполненная из резины или полихлорвинила.

Замена прессостата

Если проверка реле уровня воды показала, что оно неисправно, то его замена в большинстве случаев не вызывает особых сложностей. Поэтому поменять данное устройство получиться своими руками, не прибегая к помощи специалистов. Сам ремонт устройства не только не целесообразен, но и бесполезен, так как корпус выполняется неразборным, любая попытка добраться до внутренних деталей приведет к нарушению его целостности. Некоторые виды датчиков давления воды подлежат вскрытию, но это довольно долгий процесс и требует некоторой компетенции в данной области.

Замена прессостата в стиральной машине начинается с отсоединения вакуумной трубки и электрических контактов. Ослабив или открутив крепежные болты следует снять датчик. Установка прибора на место производится в последовательности, обратной демонтажу. Хотя, подавляющее большинство датчиков внешне похожи, необходимо учитывать, что этот элемент настроен под определенную модель и марку стирального агрегата.

При проведении всех видов работ следует строго соблюдать меры безопасности. Приступая к работе в обязательном порядке необходимо отсоединить вилку стирального агрегата от розетки питания.

Как самостоятельно проверить прессостат

Датчик уровня воды в баке стиральной машины можно проверить на работоспособность и в домашних условиях. Для этого его необходимо демонтировать. Внимательно осмотреть корпус реле давления и вакуумную трубку на наличие механических повреждений (трещины, сколы, потертости). Трубку и подводящий штуцер внимательно проверить на наличие засоров, а если таковые имеются, то прочистить их пластиковой палочкой или мягкой проволокой.

Проверку прессостата на работоспособность можно провести путем вдувания в его корпус воздуха, при помощи небольшого шланга, идентичного по диаметру штатному. Для этого следует присоединить шланг к подводящему штуцеру и не сильно в него подуть несколько раз. Во взаимосвязи с силой давления, внутри корпуса должны раздаваться характерные щелчки. Количество щелчков зависит от того, сколько уровней воды предусматривает конкретная модель стирального агрегата. Их отсутствие говорит о неисправности.

Второй способ, как проверить датчик уровня воды, является замер при помощи мультиметра. Этот способ позволяет практически на сто процентов убедится в неисправности реле давления. Подключив прибор к прессостату необходимо замерить сопротивление. Если при вдувании воздуха в корпус устройства сопротивление не меняется, можно смело отправлять неисправный элемент в утиль.

Для того, чтобы избежать нежелательных последствий для всего стирального агрегата в целом, необходимо внимательно следить за его работой, и при обнаружении малейших сбоев принимать необходимые меры. Заранее заменив, относительно недорогой прессостат, можно на долго продлить жизнь всей стиральной машине.

Настройка прессостата стиральной машины

Наряду с исправностью всех элементов датчика, важнейшее значение имеет и его точная настройка. Он должен срабатывать четко на определенные уровни давления, посылая необходимые сигналы на центральный процессор управления. От этого зависит количество подаваемой в бак воды, которое на каждом этапе стирки различно.

Точная калибровка прессостатов производится на заводе изготовителе при помощи специальных приборов омметров, и при нормальных условиях дополнительная настройка не требуется. Мастера по ремонту стиральных машин не только не рекомендуют, но и в категорической форме отрицают возможность регулировки датчика давления в домашних условиях.

На регулировочном болте практически любого прессостат имеется пломба, целостность которой, нарушать нельзя. Даже если просто, вставив отвертку повернуть болт на пол оборота, и затем повернуть его на те же пол оборота в обратном направлении, точная настройка будет сбита. В этом случае гарантировать нормальную работу стирального агрегата никто не сможет.

Эксперименты с регулировкой датчика уровня воды, как правило, приводят к выходу из строя нагревательного элемента или всего агрегата в целом. Если причиной сбоев в работе стиральной машины действительно является прессостат, его меняют целиком, при чем лучше всего если эту операцию проведет мастер сервисного центра с последующей качественной диагностикой.

Как работают реле давления • Airtrol Components Inc.

Реле давления - важные компоненты для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления. Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих приложений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления - это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения. Реле давления состоит из следующих основных компонентов:

  • Мембрана , которая действует как элемент определения давления.Обычно он изготавливается из податливого материала, чувствительного к давлению.
  • Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
  • Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания. В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
  • Электрические контакты , которые пропускают ток от внешнего источника питания при контакте.
  • Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение открытого / закрытого типа относится к электрическим контактам переключателя. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и закрываются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления - это пассивное устройство, так как наличие или отсутствие давления - это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она переводит контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально закрытом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

  • Системы сжатого воздуха . Реле давления включают или выключают компрессор при заданном значении.
  • HVAC оборудование .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого двигателем, создающим тягу. Реле давления также могут обнаруживать утечки, контролируя давление газа.
  • Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
  • Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты и пропускает ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока в насос, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. - это семейное предприятие, которое поставляет реле давления и другие высококачественные миниатюрные устройства управления более 40 лет.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой запас стандартных устройств, но мы можем разработать детали для конкретных нужд наших клиентов.

Для получения дополнительной информации о наших реле давления или других продуктах свяжитесь с нами.

Dwyer Instruments - Учебник по работе наших продуктов

Что это такое?
Реле перепада давления - это устройство, которое использует перепад давления воздуха для приведения в действие электрического переключателя при заданной точка срабатывания.Это может быть разница между двумя положительными или двумя отрицательными давлениями, по одному на каждое, или положительным и отрицательным давлением. атмосферное или отрицательное и атмосферное давление. Электрический выключатель может использоваться для запуска или остановки двигателей или вентиляторов, открытия или закрыть заслонки или жалюзи, включить предупредительный сигнал, звуковые сигналы и т. д.

Реле дифференциального давления

Dwyer предназначены исключительно для работы с низкими и очень низкими перепадами давления в диапазоне от 0,01 дюйма водяного столба. колонка до 50 фунтов на кв. дюйм. В этих диапазонах предлагается широкий выбор моделей прецизионных реле давления Dwyer.

Как они работают?
Поперечный разрез показывает типичное реле перепада давления Dwyer. Некоторые модели используют другие методы передачи движение диафрагмы к кнопке электрического переключателя.

Когда происходит изменение перепада давления между двумя сторонами диафрагмы, подпружиненная диафрагма перемещается, передача силы на мгновенный переключатель. Переключатель может быть сконструирован так, чтобы срабатывать как при увеличении, так и при понижении дифференциала. давление.

Движению диафрагмы препятствует калиброванная пружина.Эта пружина определяет диапазон перепада давления, в котором движение диафрагмы приводит в действие электрический переключатель. Точка срабатывания устанавливается путем регулировки сжатия или натяжения весна.

Что такое зона нечувствительности?
Когда происходит изменение давления воздуха (или перепада давления), вызывающее перемещение диафрагмы и срабатывание переключателя, некоторые из это давление необходимо сбросить до того, как переключатель вернется в исходное положение для следующего цикла.

Зона нечувствительности - это давление, которое должно быть снято до того, как переключатель вернется в исходное положение для следующего цикла после того, как уставка будет установлена. достигнута, и переключатель сработал.

Мертвая зона свойственна переключателю мгновенного действия. Это обусловлено двумя факторами: жесткостью пружины диапазона при выбранном наборе. точку и ход выключателя при выключении. Таким образом, зона нечувствительности различна для каждой уставки. Когда заданное значение в самом нижнем конце диапазона реле давления мертвая зона минимальна. И наоборот, когда уставка находится на самом высоком конце диапазона реле давления, зона нечувствительности максимальная. Например: Реле давления настроено на срабатывание при увеличении перепад давления достигает 3-1 / 2 дюйма w.c. Когда перепад давления в контролируемой системе достигает 3-1 / 2 дюйма вод. ст., переключатель срабатывает и вызывает корректирующее действие. Дифференциал затем давление начинает падать. Тем не менее, переключатель остается включенным, пока дифференциал давление падает примерно до 2,4 дюймов водяного столба. Эта разница составляет 1,1 дюйма водяного столба. это "мертвый группа. "Это перекрытие или давление разница между уставкой, при которой переключатель срабатывает, когда давление увеличивается и точка, в которой переключатель сбрасывается при падении давления.

Рекомендации при выборе реле давления

Размер мембраны - Реле давления Dwyer предлагаются в трех сериях. в зависимости от размера диафрагмы. Модели серии 1600 имеют диаметр диафрагмы 7-3 / 4 дюйма. который обеспечивает максимальную рабочую силу для максимальной чувствительности и повторяемости точность. Модели серии 1800 с 4-дюймовыми диафрагмами компактны и имеют малый стоимость, но они обеспечивают отличную производительность для OEM и общих служба. Модели серии 1900 имеют 3-1 / 2-дюймовые диафрагмы, работающие через конструкцию Dwyer. рычаги усилителя силы движения, обеспечивающие высокую чувствительность и повторяемость в этих компактных недорогих переключателях.

Выбор диапазона - Мы рекомендуем выбирать диапазон, в котором заданное значение (точка срабатывания) максимально близко к середина всего диапазона регулировки.

Заданное значение - Для обслуживания, где заданное значение известно, блок может быть настроен в точке установки или для количества OEM, предустановка на заводе. Для обслуживания, где ожидается изменение уставки на месте, реле давления серии 1638 с визуальным регулировка уставки обеспечивает дополнительное удобство.Если давление будет часто сбрасываться, реле / ​​манометр Photohelic® предлагает исключительное удобство. Если требуются две уставки, выберите модель 1627 или серию Photohelic®. Как есть двойные переключатели. Также можно использовать два отдельных реле давления.

Зона нечувствительности - Для OEM-приложений доступны специальные мгновенные переключатели с очень широкой зоной нечувствительности. Проконсультируйтесь с заводом-изготовителем. Переключатели / манометры Photohelic® имеют самую узкую зону нечувствительности из всех переключателей Dwyer, и низкие / высокие уставки могут быть заблокированы для обеспечивают регулируемое управление зоной нечувствительности.

Максимальное давление в фунтах на кв. Дюйм - Все модели рассчитаны на давление 10 фунтов на кв. Дюйм или более импульсное давление, за исключением № 1626 и № 1627. Они имеют уплотнение диафрагмы и рассчитаны на давление 2 фунта / кв. Их не следует использовать для увеличения общего количества давление.

Температурный режим - Выключатели Dwyer собираются, калибруются и испытываются при температуре 70 ° F. Рекомендуемая температура нанесения пределы от 32 ° (-30 ° для сухого воздуха) до 130 ° F. При пониженных электрических характеристиках верхний предел может быть увеличен до 180 ° F.Видеть спецификации для каждой модели для получения подробной информации. При более высоких температурах змеевик из медных или алюминиевых трубок часто обеспечить адекватный отвод тепла.

Установка - Выберите место без чрезмерной вибрации, где масло или вода не будут капать на выключатель и где окружающая среда температура должна быть как можно ближе к 70 ° F. См. Страницы спецификаций для защиты от атмосферных воздействий, взрывозащищенных корпусов и переключатели окружающей среды. Как правило, реле дифференциального давления следует монтировать с диафрагмой в вертикальной плоскости.Важно, чтобы уставка регулировалась диафрагмой в том положении, в котором она будет установлена.

Напорный патрубок - Все с резьбой 1/8 "NPT. Для использования резины или пластиковая трубка, номер для заказа A-339 Трубка от 1/8 "NPT до 3/16" переходники. Для металлических трубок 1/4 ", заказ № A-324 трубок от 1/8" NPT до 1/4 " компрессионные фитинги.

Электрические соединения
- Каждый переключатель имеет три резьбовых соединения. Кожухи кабелепровода имеют удержание 7/8 "для кабелепровода 1/2" примерка.

Механические реле давления: варианты и критерии выбора (Часть 2)

Механические реле давления надежны и недороги. Благодаря разнообразию доступных опций они удовлетворяют требованиям множества различных приложений. В этом блоге приведены общие характеристики и факторы, которые следует учитывать при выборе механического реле давления. В механическом реле давления диафрагма или поршень открывает или закрывает цепь, когда давление в среде повышается или падает до определенного значения.Каждый раз, когда давление достигает точки переключения, мембрана или поршень передает давление на микровыключатель. Контакт микровыключателя либо размыкается, чтобы размыкать цепь, либо замыкается, чтобы замыкать цепь. Регулировка нажимной пружины на месте или на заводе устанавливает точку переключения. Гистерезис микровыключателя определяет точку переключения или возврата в исходное положение реле давления. Механические реле давления не требуют источника питания.

Что следует учитывать при выборе механического реле давления

Механические реле давления - простое и доступное решение, когда требуются одиночные переключающие контакты.Эти переключатели работают надежно, если они тщательно подобраны для удовлетворения конкретных потребностей приложения. Вот некоторые факторы, которые следует учитывать:

  • Среда и температура - Среда и ее температура имеют решающее значение при определении материала корпуса, смачиваемых частей и чувствительного элемента. Механические реле давления, корпус и технологические соединения которых изготовлены из оцинкованной или нержавеющей стали, хорошо работают в большинстве случаев.Нитрилбутадиеновый каучук (NBR) - хороший материал для диафрагмы для механических реле давления, работающих со средними температурами и воздухом или гидравлическим маслом. Когда в качестве среды используется вода, лучше использовать этиленпропилендиеновый мономерный каучук (EPDM). Фторсиликоновый каучук (FVMQ) выдерживает более высокие температуры.
  • Давление - Мембраны хорошо работают в качестве чувствительных элементов в условиях вакуума и низкого давления. Поршни, как правило, из нержавеющей стали, лучше подходят для более высоких диапазонов давления.
  • Функция переключения - Механические реле давления могут работать как нормально разомкнутые (NO), которые замыкаются при достижении точки переключения, как нормально закрытые (NC), которые размыкаются при достижении заданной точки, или как переключение на другую цепь при уменьшении или увеличении давления (однополюсный, двойной бросок или SPDT).
  • Регулировка точки переключения - Точка переключения может быть предварительно определена на заводе или отрегулирована на месте. Регулируемая точка переключения рекомендуется для приложений, где условия системы, такие как температура и давление, меняются.
  • Гистерезис - Гистерезис определяет, когда переключатель сбрасывается. Если значение сброса слишком велико, функции остаются активными слишком долго. Если значение сброса слишком мало, функция будет переключаться между состояниями.
  • Другие факторы - Воспроизводимость, номинальный электрический ток и напряжение, защита от атмосферных воздействий, устойчивость к вибрации и ударам, монтаж и технологические соединения также влияют на то, какую модель использовать.

Тщательно подобранное механическое реле давления будет иметь долгий срок службы.Стандартные блоки должны работать не менее 1 миллиона циклов переключения. Более дорогие механические реле давления должны обеспечивать примерно 5 миллионов циклов переключения. Начиная со стандартного PSM01, широкий выбор механических реле давления WIKA предлагает множество опций, которые удовлетворяют требованиям большинства приложений. Эксперты WIKA могут помочь вам найти тот, который лучше всего соответствует вашим потребностям. Эта статья является продолжением статьи «Механические реле давления в мобильных машинах» .

Как это работает: реле давления

Реле давления

Реле давления является важным элементом многих наших электрических моделей. Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущем сообщении блога . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, следующий пост будет посвящен конкретно тому, как они используются при сборке и работе электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для разделения контактов вручную. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы - это точки, в которых входящие и исходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель. При разъединении цепь разрывается, и двигатель отключается.

Диафрагма

Диафрагма изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. При достижении заданного давления отключения происходит размыкание контактов и отключение двигателя.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки. Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Регулировочная пружина (и)

Регулировочная пружина используется для увеличения и уменьшения давления включения и выключения. Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления - это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора. Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», объединяя электрические контакты внутри переключателя, чтобы замкнуть цепь. Одновременно запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления толкает механизм, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель.В то же время открывается предохранительный клапан и сбрасывает противодавление между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов / кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова. Цикл продолжается, пока используется воздушный компрессор.

Как отрегулировать

Внимание! Перед выполнением работ с любым компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по настройке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и отключения, или против часовой стрелки, чтобы уменьшить их. Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки - уменьшается.

Глоссарий по реле давления - SORInc

Чувствительный к давлению элемент реле давления SOR представляет собой сбалансированный по усилию узел с поршневым приводом.Чувствительный элемент герметизирован гибкой диафрагмой и статическим уплотнительным кольцом (уплотнительное кольцо отсутствует в системах с сварной диафрагмой). Давление среды на область поршня противодействует силе пружины диапазона (регулируемой с помощью регулировочной гайки), которая перемещает вал поршня всего на несколько тысячных долей дюйма, чтобы непосредственно привести в действие электрический элемент переключения мгновенного действия. Такой принцип работы практически исключает трение и связанный с ним износ.

Подробнее о принципах работы реле давления

SOR признает отсутствие отраслевых соглашений в отношении терминологии и определений, относящихся к реле давления. Этот глоссарий относится к реле давления SOR.

Абсолютное давление - Давление, измеренное относительно эталонного полного вакуума. Абсолютное давление обычно называют PSIA.

Регулируемый диапазон - Диапазон давления между верхним и нижним пределами, в пределах которого реле давления может быть отрегулировано для срабатывания / деактивации.

Мертвая зона - Разница давлений между увеличивающейся и уменьшающейся уставкой.Также известен как дифференциал, гистерезис, значение сброса и сброс.

Дифференциал - разница между двумя измеренными давлениями.

Переключающий элемент DPDT - достигается за счет использования двух синхронизированных переключающих элементов SPDT, которые срабатывают вместе при увеличении уставки и вместе деактивируются при уменьшении уставки. Дискретные переключающие элементы SPDT позволяют переключать две независимые цепи; то есть один переменный ток и один постоянный ток.

Firesafe - Способность датчика давления со сварным уплотнением сдерживать технологический процесс при повышенных температурах до 1900 ° F при номинальном избыточном давлении, не поддерживаемом корпусом реле давления.

Манометрическое давление - Давление измеряется относительно атмосферного давления. Это давление, превышающее давление окружающей среды.

Герметично закрытый -Метод герметизации электрического переключающего элемента таким образом, чтобы на него не влияла окружающая среда. Корпус полностью изолирован от окружающей среды с использованием таких методов сварки, как сварка, пайка, пайка или сплавление стекла с металлом.

Превышение диапазона - Максимальное входное давление, которое может постоянно подаваться на реле давления, не вызывая необратимого изменения уставки, утечки или повреждения материала.

Реле давления - Бистабильное электромеханическое устройство, которое приводит в действие / отключает один или несколько электрических переключающих элементов при заданном дискретном давлении / вакууме (заданное значение) при повышении или понижении давления / вакуума.

Процесс –Жидкость или газ, обнаруживаемый реле давления. Также известен как «технологическая среда».

Испытательное давление - Максимальное давление на входе, которое может постоянно подаваться на реле давления, не вызывая утечки или катастрофического разрушения материала.

Повторяемость - Способность реле давления последовательно срабатывать при заданной точке, которая приближается из начальной точки в одном и том же направлении и возвращается к начальной точке в течение трех последовательных циклов для установления профиля давления.

Повторяемость на переключателях SOR будет менее 1% от полной шкалы согласно ISA / ANSI S51.1.

Точка сброса - Значение давления, при котором переключающий элемент меняет состояние. Обычно он выражается в единицах измерения в виде увеличения или уменьшения.

Уставка - Дискретное давление, при котором реле давления настраивается на срабатывание / отключение при повышении или понижении давления. Он попадает в регулируемый диапазон, и значение уставки обычно обозначается как повышающееся или понижающееся давление.

Переключающий элемент SPDT - Однополюсный, двойного направления (SPDT) имеет три соединения: C - Общий, NO - Нормально открытый и NC - Нормально закрытый, что позволяет коммутирующему элементу быть электрически подключенным к цепи в NO или Состояние NC.

Вакуум - Измеренное давление ниже атмосферного.

Смачиваемые части - Компоненты датчика давления, которые подвергаются воздействию технологической среды.

Принцип работы и характеристика реле давления

Реле давления представляет собой простое устройство контроля давления, когда измеренное давление достигает номинального значения, реле давления может выдавать аварийный или управляющий сигнал. Общий принцип реле давления заключается в том, что, когда давление внутри системы выше или ниже номинального безопасного давления, внутренняя диафрагма датчика мгновенно перемещается, проталкивая соединитель переключателя через шатун для включения или выключения, когда давление падает до При превышении номинального давления диафрагма автоматически сбрасывается, или переключатель автоматически сбрасывается, или просто, когда измеренное давление превышает номинальное значение, свободный конец упругого элемента смещается, непосредственно или после сравнения, нажимая на переключающий элемент , изменяя переключающий элемент состояния, для достижения цели контроля измеренного давления. В реле давления используются эластичные элементы, такие как пружинная трубка с одним кольцом, диафрагма, диафрагма и сильфон. Компонентами переключателя являются магнитный переключатель, ртутный переключатель, микровыключатель и т. Д.
Основные категории реле давления включают нормально разомкнутые и нормально замкнутые. Основные характеристики:
1, использование британского быстроразъемного соединителя с трубной резьбой или латунной сварной монтажной конструкции, гибкая установка, простота использования, отсутствие специальной установки и фиксации.
2, разъем для подключения проводного типа для произвольно выбранных пользователей.4, герметичный датчик из нержавеющей стали, безопасный и надежный.
5, диапазон давления может быть произвольно выбран в соответствии с пользователем для создания значения давления.
Реле давления Основные области применения: в основном для бытовых, коммерческих, автомобильных холодильных систем контроля высокого и низкого давления, паровых условий и электростанций; аккумуляторы, ресиверы, гидрозатворы, сепараторы, скрубберы, нефтеперерабатывающее оборудование
Компл. Он также подходит для управления защитой от высокого и низкого давления различных инструментов оборудования.
Обычно есть насос реле давления, некоторые насосы высокого давления, такие как высотный водяной насос, для достижения определенного давления, остановка насоса, чтобы избежать нагрузки, но насос в эту очередь, трата электроэнергии, давление не позволяет давлению немедленно потерять, поэтому большое количество водяных насосов не запускается, когда давление в водопроводной трубе или насосе ниже точки передачи давления переключения нижнего предела, переключатель автоматически подключенный к насосу начал работать, когда водопроводная труба или насос Когда давление превышает верхний предел регулирования давления переключения, переключатель автоматически отключается, и насос останавливается.Верхний и нижний пределы давления переключения можно регулировать в пределах диапазона регулировки в зависимости от высоты воды и давления, необходимого для насоса.
Реле перепада давления в целом представляет собой использование двух трубопроводов давления для отправки сигнала из двух полостей мембранной камеры, две полости были герметизированы двумя кусками пленки и куском разделительной диафрагмы дифференциального давления. Высокое давление и низкое давление поступают в камеру высокого давления и камеру низкого давления реле перепада давления соответственно, и измеренный перепад давления вызывает деформацию чувствительной к давлению диафрагмы, и, наконец, верхний микровыключатель запускается механической структурой например, пружина перил для окончательного вывода электрического сигнала.Чувствительный элемент реле перепада давления делится на мембранный и сильфонный.

Зона нечувствительности реле давления | Техническое обучение

Реле давления состоит из чувствительного элемента и электрического переключателя. Переключатель размыкает и замыкает контакт при определенном давлении, называемом уставкой. Уставка может быть фиксированной или регулируемой. Выбор реле давления с точкой переключения в соответствующем диапазоне рабочего давления важен для обеспечения точности и долговечности.Конкретные характеристики и возможности зависят от типа реле давления.

Типы реле давления

Реле давления бывают двух основных типов: электромеханические и твердотельные. В электромеханических реле давления используются датчики нескольких типов. Характеристики датчика определяют относительную точность и долговечность переключателя и включают следующие типы:

  • Мембранные переключатели используют сварную металлическую диафрагму для включения переключателя.Они имеют рабочее давление до 150 фунтов на квадратный дюйм и точность до ± 0,5%.
  • В переключателях с трубкой Бурдона
  • для срабатывания переключателя используется сварная трубка Бурдона. Рабочее давление составляет от 50 до 18 000 фунтов на квадратный дюйм, а точность составляет ± 0,5%.
  • Мембранные поршневые переключатели оснащены эластомерной диафрагмой, которая действует на поршень. Затем поршень приводит в действие переключатель. Их рабочее давление составляет от вакуума до 1600 фунтов на квадратный дюйм, а точность составляет ± 0,2%.
  • Поршневые переключатели используют поршень для непосредственного включения переключателя.Их рабочее давление составляет до 12000 фунтов на квадратный дюйм, а их точность - до ± 0,2%.
  • Реле дифференциального давления могут иметь мембранный, металлический или эластомерный датчик. У них есть два порта давления, одно для высокого и низкого рабочего давления. Датчик определяет разницу давлений между двумя источниками и приводит в действие переключатель.

Твердотельные реле давления могут иметь одну или несколько точек переключения. Они не только открывают и закрывают цепь реле давления, но и включают цифровые дисплеи и обеспечивают аналоговый или цифровой выход.Большинство современных моделей полностью программируются и могут взаимодействовать с ПЛК или компьютером. Твердотельные реле давления имеют широкий диапазон рабочих давлений и частотных характеристик. Они обладают высокой устойчивостью к ударам и вибрации с точностью до ± 0,25%. По сравнению с электромеханическими реле давления они имеют гораздо больший срок службы.

Приложения для реле давления

Реле давления используются во многих отраслях промышленности. Они широко используются в промышленном управлении оборудованием, таким как прессы, машины для литья пластмасс под давлением и сварочные машины. Гидравлические и пневматические реле давления управляют пневмобаллонами грузовиков и тормозным давлением поездов. Реле давления также используются во многих автомобильных приложениях, например, для контроля моторного масла, усилителя рулевого управления и трансмиссий. В медицинском оборудовании, таком как системы подачи кислорода, используются реле давления для контроля давления поступающего газа.

Тип корпуса, используемого для реле давления, может определять, подходит ли он для использования в конкретных приложениях.Некоторые реле давления не имеют корпуса. Чаще всего они используются там, где большое внимание уделяется пространству или стоимости. Корпуса доступны из различных материалов, чтобы выдерживать суровые условия окружающей среды, где они могут подвергаться воздействию химикатов или коррозионных веществ. Взрывозащищенные реле давления оснащены тяжелыми кожухами для предотвращения возгорания там, где присутствуют горючие вещества. Чаще всего они используются в нефтяной и газовой промышленности.

Что такое зона нечувствительности?

Реле давления Зона нечувствительности - это разница между уставкой и точкой повторного срабатывания переключателя.Для расчета зоны нечувствительности вы должны проверить уставки увеличения и уменьшения давления. Сначала с помощью омметра или цифрового мультиметра убедитесь, что настройки контакта реле давления верны для «нормально замкнутого» (NC) или «нормально разомкнутого» (NO). Подключите клемму к цепи NO и прочитайте дисплей данных, чтобы убедиться, что это нормально разомкнутая цепь. Увеличивайте заданное значение до тех пор, пока контакты не поменяются местами, а измеритель не покажет возрастающее заданное значение давления. Затем, начиная с самой высокой уставки, уменьшите настройку с NC до NO.Измеритель отобразит уставку уменьшения давления. Вычитание уставки увеличения давления из уставки уменьшения давления обеспечит зону нечувствительности.

Зона нечувствительности может быть фиксированной или регулируемой в процентах от полного диапазона давления. Трубка Бурдона и диафрагменные переключатели обычно имеют узкую зону нечувствительности, в то время как поршневые переключатели имеют широкую зону нечувствительности. Твердотельные реле давления можно отрегулировать на 100 процентов от всего диапазона. Настройка зоны нечувствительности играет важную роль в системе, помогая предотвратить быстрое переключение.Это может отрицательно повлиять на работу реле давления и привести к износу электрических контактов.

Реле давления с регулируемой зоной нечувствительности

Реле давления и вакуума Цифровой переключатель давления Реле давления PSW20A и PSW20B компании Omega - это высокочувствительные однополюсные переключатели, которые можно использовать в качестве реле вакуума или дифференциального давления. Они предназначены для использования с чистым, сухим, некоррозионным газом в диапазоне температур от -30 до 65 ° C. Точность уставки составляет ± 10% при 70 ° F, а испытательное давление 8 фунтов на кв. Дюйм. Контакты покрыты серебром, покрытым золотом, а диафрагма из EPDM приклеена к стальному кольцу. PSW21 и PSW22 признаны UL и сертифицированы CSA.

PSW21 и PSW22 - это компактные регулируемые реле давления. Пластиковый корпус и механизмы минимизируют влажность и нестабильность размеров. Их можно использовать с воздухом, водой и другими газами и жидкостями, совместимыми с ацеталем и EPDM.Точность уставки составляет ± 10% при 70 ° F, а диапазон температур составляет от -10 до 70 ° C. Зона нечувствительности составляет от 15 до 25% от уставки. Переключатели оснащены 1⁄8 NPT или центральным изливом для трубок с внутренним диаметром 1⁄8. Каждый проходит 100% тестирование при высоких и низких настройках и при испытательном давлении.

PSW2000 - это цифровое реле давления с твердотельным датчиком. Он оснащен полностью настраиваемой клавиатурой, 3-значным красным светодиодным дисплеем и 10-битным аналого-цифровым преобразователем. Два выхода совместимы либо с 2 твердотельными переключателями, либо с 1 переключателем и 1 аналоговым выходом.Точность 0,5% от полной шкалы с повторяемостью ± 0,1%. Испытательное давление составляет 150% диапазона измерения. Зона нечувствительности и регулировка от 0 до 125% полной шкалы. PSW2000 устойчив к ударам и вибрации.

Заключение

Реле давления с регулируемой зоной нечувствительности позволяют выполнять регулировку для увеличения и уменьшения уставок. Это может потребоваться при изменении условий для оптимизации точности и ожидаемого срока службы коммутатора.Для электромеханических переключателей наибольшая точность достигается, когда переключатель приводится в действие в верхней четверти рабочего диапазона, в то время как долговечность увеличивается за счет работы в нижней части. Наилучшим компромиссом является поддержание работы переключателя посередине.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
