Схема подключения дифавтомата
Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…
Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:
- Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
- Соблюдение полярности
На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки. - Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.
На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
Схема подключения дифавтомата
Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.
В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.
Плюсы такой схемы:
- дешевизна, так как необходим только один АВДТ;
- необходимо немного места в распределительном щитке.
Минусы:
- при срабатывании дифавтомата обесточивается вся квартира;
- затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)
Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка.
Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.
В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.
Плюсы такой схемы:
- надежность и безопасность;
- при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.
Минусы:
- дороговизна, так как дифавтоматы стоят недешево;
- необходимо много место в распределительном щитке, чтобы все это разместить;
- сложность схемы (может это и не минус).
Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ.
Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.
Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.
Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.
Улыбнемся:
Тост:
Висел на столбе электромонтер, сжимал зубами два куска провода.
Бежала мимо лиса:
— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!
— Монтер, ты бы хоть паяльник взял, разве можно зубами?
Молчит монтер. А лиса снова:
— Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет!
Не выдержал монтер, разжал зубы да как гаркнет во все горло:
— А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать!
А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.
Так выпьем за то, чтобы не обращать внимания на советы дилетантов.
Дифференциальный автоматический выключатель Easy9 EZ9D33616 Schneider Electric
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 003.
Производитель: Schneider Electric
Дифференциальный автомат Easy9 EZ9D33616 предназначен для выполнения следующих функций:
- защита цепей от токов короткого замыкания
- защита цепей от токов перегрузки
- защита людей от поражения электрическим током (чувствительность 30 мА)
- сочетают в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ)
- обеспечивают защиту как при отсутствии, так и при наличии заземления (PE-проводника)
- экономят место в щитке, т.к. занимают всего 1 модуль шириной 18 мм
Основные характеристики:
- номинальный ток — 16А
- кривая отключения — С
- автомат однополюсный + нейтраль
- отключающая способность — 4.5кА
- класс защиты от тока утечки — АС
- чувствительность защиты от тока утечки — 30мА
2700.00₽
- Описание
- Номенклатура
- Документация
Основные характеристики
| Серия | Easy9 |
| Тип продукта | Автоматический выключатель дифференциального тока |
| Краткое название устройства | Easy9 авт. выключатель с защитой от сверхтоков |
| Количество полюсов | 1P + N |
| Положение нейтрали | Слева |
| [In] номинальный ток | 16 А |
| Тип сети | Переменный ток |
| Технология расцепителя | Термомагнитный |
| Код кривой | С |
| Чувствительность защиты от тока утечки | 30 мА |
| Задержка срабатывания защиты от тока утечки | Мгновенный |
| Класс защиты от тока утечки | Тип АС |
| Отключающая способность | 4500 А Icn в 230 В Переменный ток 50/60 Гц |
Дополнительные характеристики
| Область применения | Распределение |
| Положение устройства в системе | Отходящий |
| Частота сети | 50/60 Гц |
| [Ue] номинальное рабочее напряжение | 230 В переменный ток |
| Предел электромагнитного отключения | 5. ..10 x In |
| Класс ограничения | 3 |
| Номинальное напряжение изоляции | 400 V |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 kV |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Монтажная опора | DIN-рейка |
| Шаг 9 мм | 2 |
| высота | 93 мм |
| ширина | 18 мм |
| глубина | 69,5 мм |
| Вес нетто | 0,136 кг |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 4000 циклов |
| Соединения – клеммы | Зажим туннельного типа (со стороны источника питания) 1…16 мм² Жесткий или гибкий Зажим туннельного типа (верхние) 1…10 мм² Жесткий или гибкий |
| момент затяжки | 2 Н-м сверху или снизу |
| Защита от утечки на землю | Интегрированный |
Условия эксплуатации
| Стандарты | IEC 61009-1 |
| Степень защиты IP | IP20 IP40 (Модульный корпус) |
| Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-2-30 |
| Относительная влажность | 95 % at 55 °C |
| Рабочая температура окружающей среды | -25…55 °C |
| Температура окружающей среды при хранении | -40…85 °C |
Размеры дифавтомата
Компактные автоматические выключатели дифференциального тока (АВДТ) Easy9
| Тип | AC | A | ||
|---|---|---|---|---|
| Чувствительность | 10 мА | 30 мА | 30 мА | |
| Номинальный ток, А | 6 | − | EZ9D33606 | − |
| 10 | − | EZ9D33610 | − | |
| 16 | EZ9D63616 | EZ9D33616 | EZ9D53616 | |
| 20 | − | EZ9D33620 | − | |
| 25 | − | EZ9D33625 | EZ9D53625 | |
| 32 | − | EZ9D33632 | − | |
| Код кривой | Кривая C | |||
Ном. напряжение (Ue) |
230 В пер. тока, 50/60 Гц | |||
| Отключающая способность | 4.5 кА | |||
| Кол-во модулей Ш = 9 мм | 2 | |||
Кривые отключения
Вспомогательные элементы и аксессуары для EZ9D33616
Аналогичные товары или товары на замену EZ9D33616
Каталог оборудования Easy9 (2021 год) |
управляет АЦП с высоким разрешением при малом энергопотреблении
к Крис Локере Скачать PDF
Операционный усилитель LTC6362 формирует дифференциальные выходы, что делает его идеальным для обработки полностью дифференциальных аналоговых сигналов или преобразования несимметричного сигнала в полностью дифференциальный.
Многие альтернативные операционные усилители такого полностью дифференциального типа оптимизированы для работы на очень высоких скоростях, что приводит к высокому энергопотреблению и недостаточной точности по постоянному току. LTC6362 уникален тем, что имеет дифференциальные выходы, низкое энергопотребление и точное напряжение смещения постоянного тока (см. Таблицу 1).
| Ток питания | 1 мА |
| Максимальное напряжение смещения | 200 мкВ |
| Полоса пропускания –3 дБ | 34 МГц |
| Плотность входного шума | 3,9 нВ/√Гц |
| Диапазон входного напряжения | Железнодорожный |
| Диапазон выходного напряжения | Железнодорожный |
| Напряжение питания | 2,8–5,25 В |
Почему полностью дифференциальные аналоговые сигналы?
Аналоговый сигнал обычно представляется как один сигнал, измеренный относительно фиксированного потенциала, такого как земля, также известный как несимметричный сигнал.
Но бывают случаи, когда лучше или необходимо сделать аналоговый сигнал полностью дифференциальным. Полностью дифференциальный означает, что каждая из двух цепей зависит от сигнала. Всякий раз, когда одно напряжение становится выше, другое напряжение снижается на ту же величину. Аналоговый сигнал определяется как разность напряжений между этими двумя цепями.
Одно из преимуществ полностью дифференциальной обработки сигналов заключается в том, что она может снизить чувствительность к внешним помехам, таким как помехи источника питания, скачки заземления или электромагнитные помехи (ЭМП). Например, если шум источника питания в равной степени связан с обоими проводниками, по которым передается ваш полностью дифференциальный сигнал, то разностный сигнал может остаться ненарушенным.
Еще одно преимущество полностью дифференциальной обработки сигналов заключается в том, что вы можете сжать больше сигнала в заданном диапазоне напряжения питания. Например, в системе, которая питается от одного источника питания 5 В, традиционный несимметричный сигнал может варьироваться не более чем на 5 В.
Но полностью дифференциальный сигнал может варьироваться от –5В до 5В, для 10В P–P . Это связано с тем, что одна из двух цепей может быть выше или ниже другой, что эффективно удваивает размах сигнала. Для заданного минимального уровня шума удвоение максимального размаха сигнала приводит к улучшению отношения сигнал/шум (SNR) на 6 дБ.
Наконец, некоторые полупроводниковые компоненты требуют, согласно техническому описанию, подачи полностью дифференциального сигнала на вход. Это полностью дифференциальное входное требование почти универсально для АЦП, которые преобразуют с высокой частотой дискретизации (например, конвейерные АЦП со скоростью >10 Мвыб/с), а также для АЦП, которые обеспечивают очень высокое разрешение, высокую линейность и низкий уровень шума (например, АЦП последовательного приближения с частотой ≥18). бит и ≥100 дБ SNR). Поэтому, чтобы использовать эти компоненты, у вас нет другого выбора, кроме как преобразовать аналоговый сигнал в полностью дифференциальный в какой-то точке вашей сигнальной цепи.
Как это работает?
Давайте подробнее рассмотрим, как работает дифференциальный операционный усилитель. Как и обычный операционный усилитель, он имеет два входа, но, в отличие от обычного операционного усилителя, у него также есть два выхода, помеченные как -OUT и +OUT. Обычный операционный усилитель имеет высокий коэффициент усиления без обратной связи между дифференциальным входом и одним выходом; полностью дифференциальный операционный усилитель имеет высокий коэффициент усиления без обратной связи между дифференциальным входом и дифференциальным выходом.
Обратная связь также должна применяться по-разному. На рис. 1 показаны четыре внешних резистора, которые подают часть дифференциального выхода обратно на дифференциальный вход. Как и в обычном операционном усилителе, высокое усиление без обратной связи в сочетании с обратной связью эффективно заставляет два входа смещаться при почти одинаковых напряжениях, часто называемых «виртуальной землей». Анализ цепи основан на концепции виртуальной земли.
Дифференциальное усиление схемы равно
| (1) |
&amp ;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель ;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/precision -полностью-дифференциальные-операционные-усилители-высокого-разрешения-ADC-при-маломощном/figure-1.png?w=435 ‘ alt=’Рисунок 1’&amp ;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель ;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель ;amp;gt;
Рис.
1. Четыре внешних резистора обеспечивают обратную связь вокруг дифференциального операционного усилителя.
Уравнение 1 показывает, что дифференциальное выходное напряжение зависит только от разницы между двумя входами, независимо от абсолютного напряжения на каждом входе. Чтобы преобразовать несимметричный вход в дифференциальный выход, просто подключите один из входов к земле.
Хотя уравнение 1 объясняет, как определить дифференциальное выходное напряжение, оно не показывает ни напряжения каждого выхода, ни среднее напряжение двух выходных узлов. Для LTC6362 мгновенное среднее значение двух выходов (также называемое синфазным выходным напряжением) не зависит от входного напряжения, а вместо этого определяется пользователем по напряжению на V ОСМ пин.
| (2) |
Если известны как среднее значение двух выходов, так и разность двух выходов, уравнения 1 и 2 можно использовать как линейную систему двух уравнений и двух переменных для определения значения каждого выхода.
На рис. 2 показано, как дифференциальный выход LTC6362 может управляться уравнением 1, в то время как синфазный выход удерживается на уровне V OCM . LTC6362 имеет дополнительную петлю обратной связи с отдельным усилителем ошибки. Два внутренних резистора измеряют мгновенное среднее значение двух выходов и передают его в усилитель ошибки, а другой его вход подключен к выводу V OCM . Выход усилителя ошибки подключен к основному усилителю таким образом, что он пытается переместить каждый из выходов операционного усилителя выше или ниже в зависимости от того, как управляется усилитель ошибки. (Вы можете думать об этом как о дополнительном токе, подаваемом в зеркало, управляющем выходными каскадами основного операционного усилителя). Когда этот синфазный контур обратной связи замыкается до стабильной рабочей точки, он гарантирует, что среднее значение двух выходов равно V OCM , а разница между двумя выходами контролируется дифференциальной обратной связью вокруг основного операционного усилителя.
&amp ;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles. /precision-full-diversional-op-amp-drives-high-resolution-adc-at-low-power/figure-2.png?w=435 ‘ alt=’Рисунок 2’&amp ;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель;усилитель ;amp;amp;amp;gt;
Рис. 2. Внутри дифференциального операционного усилителя LTC6362 находится дополнительная петля обратной связи и усилитель ошибки, обеспечивающие синфазную обратную связь (CMFB).
Как его подключить?
Как только вы поймете, что дифференциальный коэффициент усиления схемы просто задается отношением резисторов R F /R I , а выходной синфазный режим независимо задается напряжением на V OCM , его легко применить.
LTC6362 для различных преобразований сигналов. На рисунках 3 и 4 показаны некоторые типичные примеры.
&amp ;amp;amp;amp;lt;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/precision-полностью-дифференциальные-op-amp-drives -high-resolution-adc-at-low-power/figure-3.png?w=435 ‘ alt=’Рисунок 3’&amp ;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;
Рис. 3. Преобразование входного сигнала 0–5 В в 9V P–P дифференциальный выход.
&lt. ;img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical-articles/precision-полностью-дифференциальный-op-amp-drives-high-resolution-adc-at -low-power/figure-4.
png?w=435 ‘ alt=’Рисунок 4’&amp ;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;
Рис. 4. Преобразование входного сигнала ±10 В в 9V P–P дифференциальный выход.
Вы можете заметить, что в примере на Рисунке 4 мы позволяем входному сигналу колебаться ниже земли, даже если операционный усилитель не питается от отрицательной шины питания. Это работает благодаря делительному действию резисторов обратной связи и входному каскаду Rail-to-Rail микросхемы LTC6362. Входные контакты самого операционного усилителя полностью рассчитаны на работу при любом напряжении вплоть до любой из шин питания включительно. Вы можете проанализировать или смоделировать любую из приведенных в качестве примера схем и убедиться, что напряжение на входах операционного усилителя не должно опускаться ниже уровня земли, даже если напряжение на сигнальном входе снижается.
Низкий уровень шума и как его рассчитать?
Одним из ключевых преимуществ дифференциальной обработки сигналов является возможность удвоить отношение сигнал/шум в системе.
Итак, давайте подробнее рассмотрим, как анализировать шумовые характеристики дифференциального операционного усилителя, такого как LTC6362.
Операционный усилитель имеет приведенную к входу плотность шума чуть менее 4 нВ/√Гц. Это можно смоделировать как источник шумового напряжения, включенный последовательно с одним из входов. Эффект этого шума на выходе схемы является обратным коэффициенту обратной связи. Например, если все резисторы имеют одинаковую величину, то половина выходного напряжения подается обратно на входы операционного усилителя, а на выходе появляется входной шум операционного усилителя, умноженный на два.
Кроме того, каждый из четырех резисторов обратной связи вносит свой вклад в шум на уровне √4kTR. Вам необходимо объединить вклады этих источников шума. Для примера с RF = RI = 1k это приводит к общему выходному шуму 12 нВ/√Гц.
Зная общую плотность выходного шума схемы, можно вычислить среднеквадратичное значение шума путем интегрирования по интересующей полосе пропускания.
Как обычно, чем меньше полоса пропускания, тем больше вы усредняете шум по времени и, следовательно, тем ниже становится общий наблюдаемый шум. Например, шумовая полоса однополюсного фильтра с полосой пропускания 1 МГц составляет 1,57 МГц. Интегрирование плотности шума 12 нВ/√Гц в этой полосе частот дает примерно 15 мкВ RMS общего шума.
Вы можете рассчитать максимальное отношение сигнал-шум цепи, разделив максимальный сигнал на шум. LTC6362 имеет выходы rail-to-rail, что при однократном напряжении питания 5 В приводит к размаху дифференциального выходного сигнала почти 10 В P–P . Если вы преобразуете это в среднеквадратичное значение (3,5 В RMS ) и разделите на шум (15 мкВ RMS ), вы получите SNR более 233 000 или 107 дБ в этой полосе шума 1 МГц. Показатель 107 дБ делает LTC6362 хорошей парой для 20-разрядного АЦП последовательного приближения LTC2378-20, который имеет соотношение сигнал-шум 104 дБ и требует полностью дифференциального входного сигнала.
Управление 20-битным АЦП последовательного приближения
На рис. 5 показано, как использовать LTC6362 для управления LTC2378-20, 20-разрядным АЦП последовательного приближения с дискретизацией 1 Мбит/с. LTC6362 принимает несимметричный входной сигнал и преобразует его в полностью дифференциальный выходной сигнал в соответствии с указаниями АЦП.
<img src=’https ://www.analog.com/-/media/analog/en/landing-pages/technical-articles/precision-full- Differential-op-amp-drives-high-resolution-adc-at-low-power/figure -5.png?w=435 ‘ alt=’Рисунок 5’&amp ;amp;amp;gt;
Рис. 5. LTC6362, управляющий 20-разрядным АЦП LTC2378-20 со скоростью 1 Мбит/с.
Сеть RC-фильтров между усилителем и АЦП служит нескольким целям.
Во-первых, сеть фильтров уменьшает количество широкополосного шума, который может попасть в АЦП. Для дискретизации АЦП со скоростью 1 Мвыб/с критерий Найквиста говорит, что любые сигналы с частотой выше 500 кГц наложатся и станут неотличимы от более низкочастотных сигналов. Это верно и для широкополосного шума, так что нет причин допускать широкополосный шум в АЦП. Во-вторых, конденсаторы служат в качестве резервуара заряда для поглощения обратного заряда от внутренних конденсаторов дискретизации АЦП. Каждый раз, когда АЦП завершает предыдущее преобразование, он снова подключает разряженные конденсаторы выборки (около 45 пФ) к схеме усилителя. Поместив накопительный конденсатор гораздо большего размера на входы АЦП, вы уменьшите скачки напряжения, вызванные этими конденсаторами выборки.
Период времени после завершения АЦП преобразования и до начала следующего преобразования называется временем сбора данных. Это период времени, в течение которого пробные конденсаторы остаются подключенными к схеме усилителя.
В идеале за это время сеть RC полностью настраивается в пределах разрешения ADC. На практике вы можете найти компромисс между широкополосным шумом и временем установления. К счастью, отдача заряда АЦП LTC2378-20 является относительно линейной, обеспечивая превосходную линейность, даже когда конденсаторы образца еще не полностью установили свое окончательное значение.
Комбинированные характеристики схемы, показанной на рис. 5, обеспечивают SNR 103 дБ и THD 107 дБ. Это революционная производительность для системы сбора данных со скоростью 1 Мбит/с. Лучше всего то, что LTC6362 облегчает задачу обеспечения полностью дифференциального входа в АЦП с точным синфазным сигналом. Действительно, на вход этой схемы подается традиционный несимметричный аналоговый сигнал. Чтобы настроить схему для других входных диапазонов, просто выберите соответствующие внешние резисторы, как показано на предыдущих рисунках.
Управление конвейерным АЦП со скоростью 25 Мбит/с
Высокоскоростные конвейерные АЦП обычно требуют, чтобы их входы управлялись полностью дифференциально.
На рис. 6 показано, как взять несимметричный аналоговый сигнал с частотным составом от постоянного тока до примерно 1 МГц и выполнить его передискретизацию со скоростью 25 Мвыб/с.
<img src=’https://www.analog.com/-/media/analog/en /landing-pages/technical-articles/precision-full-diversional-op-amp-drives-high-resolution-adc-at-low-power/figure-6.png?w=435 ‘ alt=’Рисунок 6’& ;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;amp;gt;
Рис. 6. LTC6362 управляет 16-разрядным высокоскоростным конвейерным АЦП LTC2160.
Здесь LTC6362 преобразует сигнал в дифференциальный выходной сигнал. АЦП LTC2160 требует, чтобы общий режим его входов был равен 0,9 В. Этого можно добиться, подключив вывод VCM АЦП к выводу V OCM усилителя. Немногие дифференциальные операционные усилители способны поддерживать столь низкое синфазное напряжение при достижении производительности LTC6362.
Отношение сигнал-шум схемы составляет 77 дБ, что соответствует характеристике отношения сигнал-шум АЦП, и весьма впечатляет, учитывая низкую общую потребляемую мощность 45 мВт для АЦП и 3 мВт для усилителя.
Драйвер дифференциальной линии
Иногда вам нужно передать аналоговый сигнал на относительно большое расстояние от одной печатной платы к другой. Хороший способ сделать это — использовать дифференциальную витую пару, поскольку она обеспечивает устойчивость к помехам и другим помехам. Как обсуждалось ранее, LTC6362 может преобразовывать традиционный несимметричный сигнал в полностью дифференциальный, в этом случае пропуская его по дифференциальной линии, как показано на рис. 7.
<img src=’https://www.analog.com/-/media/analog/en/landing-pages/technical- статьи/прецизионные-полностью-дифференциальные-операционные-усилители-приводы-высокого-разрешения-АЦП-при-маломощном/рисунок-7.
png?w=435 ‘ alt=’Рисунок 7’& amp;amp;amp;amp;amp;amp;gt;
Рис. 7. LTC6362 преобразует сигнал для передачи по дифференциальной витой паре.
Дифференциальный активный фильтр
Активный RC-фильтр на операционном усилителе можно использовать для создания фильтра нижних частот с несколькими полюсами и относительно хорошо установленной частотой среза. Примеры схем, которые делают это с помощью традиционного операционного усилителя, легко доступны. LTC6362 может использоваться для полной реализации таких фильтров по-разному.
На рис. 8 показан пример 4-полюсного фильтра нижних частот 50 кГц. В этом примере LTC6362 выполняет сразу три функции: он преобразует несимметричный входной сигнал в полностью дифференциальный, формирует 4-полюсный фильтр нижних частот и управляет высокопроизводительным АЦП (в данном примере это 16-разрядный LTC2380 с частотой 20 Мбит/с). -16).
<img src=’https://www.
analog.com/-/media/analog/en/landing-pages/technical-articles/precision-полностью-дифференциальные-операционные-усилители-приводы -high-resolution-adc-at-low-power/figure-8.png?w=435 ‘ alt=’Рисунок 8’>
Рис. 8. Настройка LTC6362 в качестве дифференциального активного RC-фильтра.
Не все дифференциальные операционные усилители можно использовать таким образом. Конденсаторы обратной связи создают высокочастотное короткое замыкание непосредственно с выхода операционного усилителя на вход операционного усилителя, а это означает, что коэффициент обратной связи на высоких частотах намного сильнее, чем в схеме с резисторами обратной связи. Если операционный усилитель не имеет достаточного запаса по фазе, возникают колебания или звон. В отличие от традиционного операционного усилителя, LTC6362 превосходно работает в этой конфигурации.
Заключение
LTC6362 — это мощный и универсальный дифференциальный операционный усилитель. Точные характеристики постоянного тока, низкое энергопотребление и работа в режиме «от рельса к рельсу» позволяют ему управлять множеством высокопроизводительных АЦП, которым требуются дифференциальные сигналы, а также выполнять активную фильтрацию или управлять дифференциальными кабелями.
Автор
Крис Локере
Крис Локере (Kris Lokere) — менеджер по стратегическим приложениям для продуктов цепи передачи сигналов, присоединившийся к ADI в рамках слияния с Linear Technology. Крис увлекается проектированием систем, сочетающих в себе технологии нескольких линеек продуктов. За последние 20 лет Крис проектировал операционные усилители, создавал команды инженеров и руководил стратегией линейки продуктов. Крис владеет несколькими патентами и получил сертификат M.S.E.E. степень Католического университета Лёвена и степень магистра делового администрирования колледжа Бэбсон.
Как подключить дифавтомат в однофазную сеть
Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок.
Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила установки. О том, как подключить дифавтомат, пойдет речь в этой статье.
Контент
- Дизайн функции дифференциальных автоматов
- Установка дифальтомата в одно- и трехфазной сети
- Диаграммы подключения
- 2
2 8 8. 8. 8. 8 8.. 8. 8. 8. 8. Firent Ils 8. Firently Firently Firently Firently Firently Firently. нужно помнить при подключении дифференциальной машины? - Порядок подключения
- Наиболее распространенные ошибки при подключении АВДТ
- Заключение
Конструктивные особенности дифференциальных автоматов
Как уже было сказано, установка дифавтомата в сеть позволяет обеспечить защиту от утечек электрического тока, перегрузок и сверхтоков короткого замыкания.
Это устройство комбинированное и состоит из двух основных компонентов:

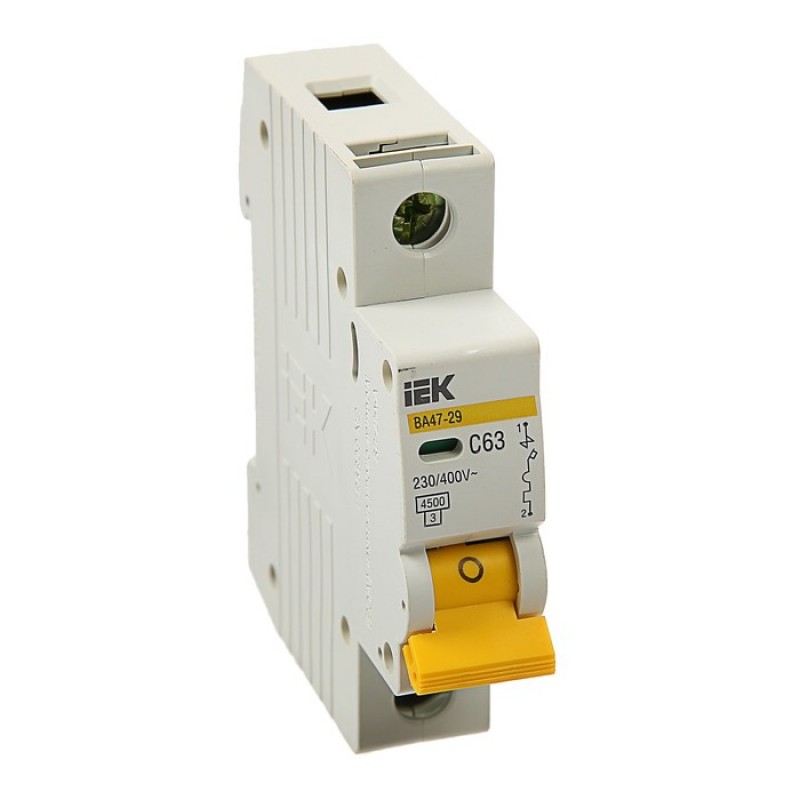

- Автоматический выключатель с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при превышении нагрузки расчетной. АБ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают — однофазную или трехфазную.
- Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальной работе сети воздействуют магнитные потоки одинаковой силы, не допускающие отключения линии. В случае утечки (утечки электроэнергии на землю) нарушается равномерность потоков, в результате чего реле переключается при обесточивании линии.
Помимо АВ и УЗО, автомат содержит дифференциальный трансформатор, а также электронный усилительный элемент.
Установка дифавтомата в одно- и трехфазную сеть

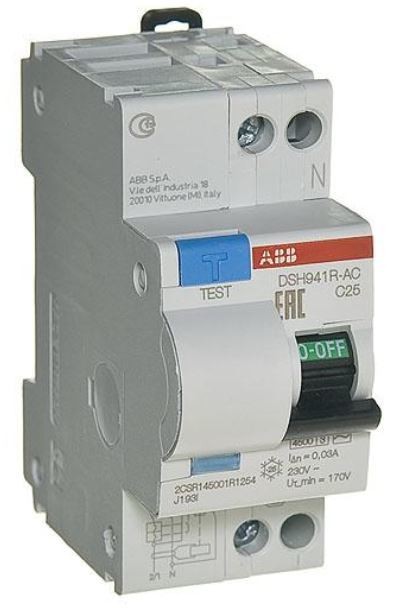

Перед началом подключения дифференциального автомата необходимо нажать кнопку «Тест» на его корпусе.
Таким образом искусственно создается ток утечки, на который прибор должен реагировать отключением. Это позволит убедиться, что устройство работает правильно. Если устройство не выключается во время тестового теста, его нельзя использовать.
В бытовых однофазных сетях, где рабочее напряжение 220В, устанавливают двухполюсные АВДТ.
Подключение дифавтомата в однофазную электрическую сеть требует правильного подключения нулевых проводов: ноль от нагрузки подключается снизу устройства, а от источника питания — сверху.
Установка четырехполюсного диф. По аналогичному принципу выполнен автомат, предназначенный для защиты трехфазной сети, рабочее напряжение которой 380В. Следует учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это связано с необходимостью установки блока дифференциальной защиты.
Корпус некоторых типов АВДТ имеет маркировку 230/400В. Такое устройство может быть установлено в сети с одной или тремя фазами.
Во втором случае эти устройства монтируются на потребителей, использующих только одну фазу — это может быть группа розеток или отдельные устройства.
Схемы подключения
Основное правило, которое должна учитывать любая схема подключения дифференциальной машины: АВДТ должны подключаться к фазам и нулевому проводу только той линии или ответвления, для защиты которых предназначено это устройство.
Ознакомительная машина
В этом случае дифференциальный автомат в щитке устанавливается на вводной провод. Свое название такая схема подключения дифавтомата получила потому, что устройство защищает все группы и ветки сети, к которым оно подключено.
При подборе АВДТ для данной схемы необходимо учитывать все параметры работы линии, в том числе потребляемую мощность. Такой способ подключения защитного устройства имеет ряд преимуществ, к которым относятся:
- Экономия, поскольку во всей сети установлена одна машина.
- Компактность, так как одно устройство не занимает много места в панели.
Недостатки этой схемы следующие:
- При сбое в сети обесточивается вся квартира или дом.
- В случае какой-либо неисправности ее поиск и устранение займет много времени, так как потребуется найти ветку, на которой произошел сбой, а также установить конкретную причину проблемы.
Наглядные схемы подключения дифавтоматов в видео:
Отдельные автоматы
Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.
Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок.
Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.
Дифаавтомат в цепи без заземления
Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.
Наглядно про подключение дифавтоматов в видео:
Что нужно помнить при подключении дифференциальной машины?
Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:
- Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.
На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.
- Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
- Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.
Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.Процедура подключения
Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:
- Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
- Отключите питание домашней сети с помощью выключателя в распределительном щите.
- Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
- Прикрепите дифавтомат к DIN-рейке.
- Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.
- Подсоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.
После этого остается включить питание от сети и убедиться в исправности устройства.
Порядок сборки щита на дифавтоматах на видео:
Наиболее распространенные ошибки при подключении АВДТ
Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, значит его монтаж был выполнен неправильно.
Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:
- Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
- Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки.
