Как подключить розетку от выключателя и наоборот

Как подключить розетку, выключатель и запитать их друг от друга

Можно ли провести розетку от выключателя и выключатель от розетки, как это проще реализовать и на что обратить внимание?

Именно на эти вопросы мы постараемся ответить в нашей статье. Ведь наверняка многие из вас сталкивались с проблемой необходимости обустройства новой электроточки и делать для этого полностью ремонт в комнате не всегда целесообразно, да и не нужно. Главное с умом подойти к делу и правильно расставить приоритеты.

Содержание

  • Устройство квартирной или домовой электросети
    • Главная схема квартирной электросети
    • Подключение выключателей и розеток
  • Изменение назначения электроточки и подключение одной от другой
    • Замена розетки на выключатель
    • Замена выключателя на розетку
    • Подключение от розетки выключателя
    • Подключение от выключателя розетки
  • Вывод

Устройство квартирной или домовой электросети

Прежде чем рассматривать вопросы внесения изменений в существующую сеть давайте разберёмся с тем, как она устроена. Ведь от понимания данного вопроса напрямую зависят ваши возможности на внесение в нее изменений.

Главная схема квартирной электросети

Прежде всего определимся как выполнена схема разводки по квартире или дому. Начало данная схема берет во вводном щитке.

На фото представлена возможная схема квартирной электросети

  • Итак, начнем с вводного щитка. Он может располагаться в подъезде или непосредственно в квартире. В нем вы найдете вводной автоматический выключатель, на который приходит питающий кабель от общедомовой электрической сети. Иногда вместо автомата стоят пакетные переключатели или даже рубильники, но это преимущественно в старых домах.
  • От вводного автомата провода идут к счетчику, а от него к автоматическим выключателям группы. Обычно этих групп две и больше. Это количество напрямую зависит от возможных нагрузок в вашей квартире.
  • Групповые автоматы разделяют электрическую сеть вашей квартиры или дома на несколько не связанных друг с другом групп. Группы могут формироваться по характеру нагрузок или по удобству монтажа. Это вопрос не принципиальный. Единственное что предписывает инструкция, это разделение на разные группы электроприборов в ванной и кухне с электроприборами в жилых комнатах.
  • От групповых автоматов провода идут в одну, две или большее число распределительных коробок. В них производится непосредственное подключение к групповой сети розеток и выключателей. Такая концентрация соединений в одном месте позволяет максимально упростить обслуживание и скрыть инженерные сети.

Подключение выключателей и розеток

Для того, чтоб определиться возможно ли подключение розетки от выключателя давайте разберемся в особенностях их подключения к групповому питающему проводу. Ведь отталкиваясь от этого мы сможем четко себе представить нашу будущую схему.

Подключение розетки

  • Для подключения розетки согласно п.7.1.13 ПУЭ необходимо три провода. Один из них фазный, второй нулевой и третий защитное заземление.
    Данные провода согласно п.1.1.30 ПУЭ должны быть обозначены голубым цветом нулевой провод, желто-зеленым провод защитного заземления и любого другого цвета фазный провод.
  • Фазный и нулевой провод от питающего группового провода в распределительной коробке подключаются к силовым контактам розетки. Защитное заземление к заземляющим контактам.

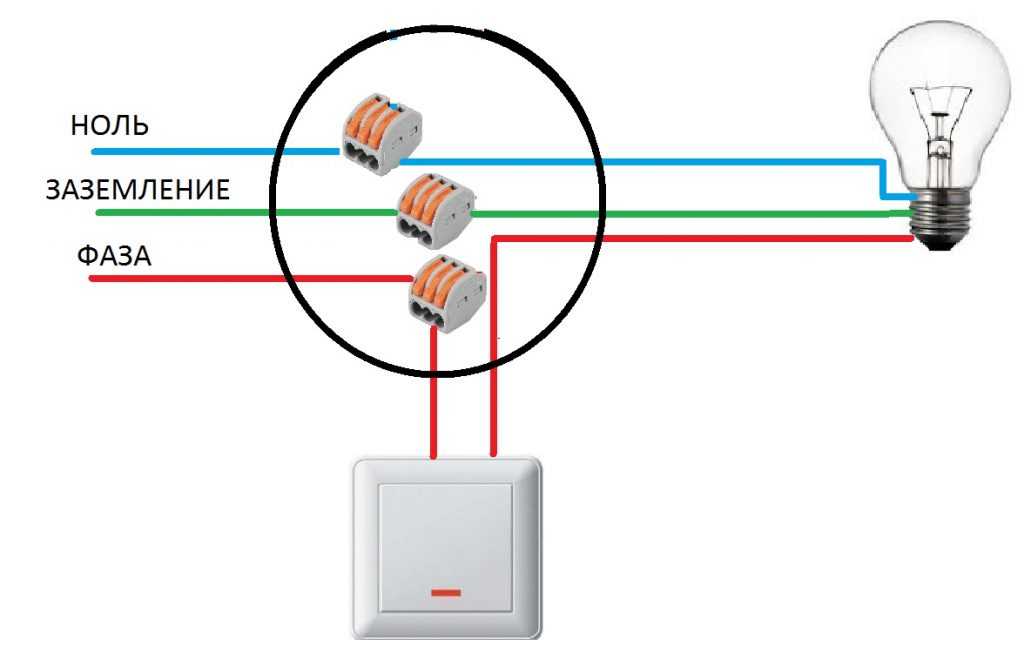

Подключение выключателя

  • Подключение выключателя еще проще сделать своими руками. Ведь для этого необходимо только два провода. Причем оба из них будут фазными. Первый провод подключается к фазному проводнику групповой линии и к вводу выключателя.
  • Второй провод от вывода выключателя идет в распределительную коробку, где подключается к фазному проводу светильника. Ноль светильника, подключается минуя выключатель, непосредственно в распределительной коробке к питающему проводу.

Изменение назначения электроточки и подключение одной от другой

Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.

Замена розетки на выключатель

Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.

Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.

Замена розетки на выключатель

  • Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.

Обратите внимание! В домах старой планировки, где электрическая сеть не менялась с момента постройки дома, может быть не три, а два провода. На тот момент защитное заземление практически не применялось. Поэтому это у вас будет фазный и нулевой провод.

  • Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.
  • Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
  • Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.

Замена выключателя на розетку

Если вы решили на место выключателя установить розетку, то все немного сложнее. Так как сделать розетку от выключателя полноценной без прокладки дополнительных проводов невозможно. Ведь для подключения розетки необходимо три провода, а после демонтажа выключателя остается только два.

Замена выключателя на розетку

  • Тем не менее розетку в это посадочное место установить вполне возможно. Она будет вполне работоспособна, но не будет отвечать нормам ПУЭ и может эксплуатироваться только с определенными ограничениями.

Обратите внимание! Сечение провода необходимое для работы светильника обычно несколько меньше, чем необходимое для работы розеток. Исходя из этого следует выбирать и номинальный ток розетки. Кроме того, следует помнить, что у нас не будет заземляющего провода. Поэтому нагревательные и кухонные электроприборы к такой розетке лучше не подключать.

  • Для выполнения замены прежде всего производим переключения на посадочном месте будущей розетки. Для этого оба имеющихся провода подключаем к силовым контактам розетки.
  • Так как от выключателя провести розетку нельзя из-за отсутствия нулевого провода, то один из имеющихся проводов следует сделать нулевым. Для этого в распределительной коробке отключаем провод, который шел к фазе светильника. Его мы подключаем к нулевой клемме группового питающего провода. На этом переключения окончены.

Подключение от розетки выключателя

Значительно чаще новую электроточку нужно подключить к уже существующей. Выполнить это без прокладки новых проводов практически невозможно, но иногда и здесь можно «выкрутиться». И хотя данные способы нарушают надежность и главное безопасность вашей электросети и не допускаются нормами ПУЭ, но они имеют право на жизнь.

Подключаем от розетки выключатель

  • Сначала ответим на вопрос как провести от розетки выключатель? Для этого нам потребуется розетка, подключенная согласно норм ПУЭ. То есть имеющая заземляющий проводник.
  • Подключаем провод от фазного контакта розетки к вводу выключателя. Затем отключаем заземляющий проводник на розетке.
  • После удлинения заземляющего проводника подключаем его к выводу выключателя.
  • Последующие переключения производим уже в распределительной коробке. Здесь отключаем заземляющий проводник, который раньше шел к розетке. Затем подключаем его к фазному проводу светильника.
  • После этого подключаем нулевой провод светильника к групповому нулевому проводу. На этом переключения окончены.

Обратите внимание! Данный способ подходит только в том случае, если проводка от распределительной коробки до светильника уже проложена. Если вы ее так же планируете монтировать, то советуем не «изгаляться» и таким же образом смонтировать нормальную проводку под выключатель.

Подключение от выключателя розетки

Схема подключения розетки от выключателя одна из наиболее трудно реализуемых. Нет, выполнить такое подключение в качестве «времянки» вполне возможно, но при этом обеспечить работоспособность и розетки и выключателя без прокладки дополнительных проводов невозможно.

Подключить розетку от выключателя нельзя

  • Этот способ можно применять только в самом крайнем случае и только в качестве временного подключения. И то лучше поискать более простые варианты.
  • Для его реализации подключаем оба провода от выключателя к силовым контактам розетки. При этом советуем вам отключить их от выключателя. Ведь в противном случае при его включении произойдет короткое замыкание.
  • Так как вывести розетку от выключателя невозможно из-за того, что у нас нет нулевого провода, то нам необходимо сделать отходящий провод от выключателя нулевым. Для этого его можно отключить в распределительной коробке и подключить к нулевому групповому проводнику. А можно просто замкнуть накоротко проводники на светильнике. Какой вариант вам больше подходит выбирать вам.
  • Полноценно же подключить розетку от выключателя нельзя. Для этого вам придётся смонтировать провода от распределительной коробки до розетки. И если этот вариант вас не устраивает, то лучше воспользоваться удлинителем. Ведь приведенный выше вариант лично я за пятнадцать лет работы не разу не использовал. И вам не советую!

Вывод

Как видите возможны различные варианты подключений и переоборудования электрической сети квартиры и кроме как провести розетку от выключателя все достаточно просто реализуются. Главное при любых переключениях быть внимательным и соблюдать правила техники безопасности. Но если вы не уверены в своих силах, лучше забудьте все что здесь написано, и вызовите квалифицированного электрика!

Как подключить розетку от вылключателя и выключатель от розетки правильно

Установка розеток и выключателей

Количество электронной техники, которое сегодня используется человеком, возросло многократно. Каждый прибор требует подключения к электрической сети, да вот многие дома построенные еще в Советском Союзе не обладают необходимым количеством электроточек на комнату. Подобные ситуации встречаются и в бюджетных коттеджах, где застройщик максимально экономит средства и сводит количество розеток к минимуму. Как быть в такой ситуации? Как подключить розетку от выключателя и возможно ли это, вообще, в принципе? В сегодняшней статье мы подробно обсудим эту тему, ответим на самые распространенные вопросы и покажем, как сделать все максимально аккуратно, качественно и красиво.

Содержание

1

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

  • Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
  • От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
  • Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

  • Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
  • Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Интересно знать! Раньше коробки монтировали в стены, под потолком. Сейчас их расположение может кардинально различаться – их переносят на потолок, прячут за инсталляциями и так далее. Если вы заказываете монтаж проводки, то рекомендуем установить их там, куда впоследствии будет открыт доступ. Да, эта часть цепи пассивная и обслуживать ее, в принципе, не нужно, но иногда все же доступ требуется, например, при подключении новых веток или исправлении ошибок электрика.

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

  • Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
  • Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» – с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

  • С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
  • Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
  • Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
  • Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

Соединение проводов в распределительной коробке

Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Узнайте, как поменять выключатель света с одной клавишей пошагово, в специальной статье на нашем портале.

Меняем назначение электроточки или подключаем одну от другой

Как бы вы не хотели сделать все максимально незаметно, но прокидывать провода все же придется. Конечно, это не протяжка через всю комнату от распределительной коробки, но все же. Вариантов укладки провода всего два – открытая и скрытая. В первом случае можно использовать кабель-канал из ПВХ, а во втором придется проштробить стену, чтобы спрятать провод.

Замена розетки выключателем и наоборот

Цены на регулируемые выключатели

Диммер

Начнем мы с самого на наш взгляд простого – смена назначения электроточки. Такая мера может пригодиться, когда установлен старый выключатель, который больше не используется, или розеток в комнате и так хватает, а вот света совсем мало.

Принцип соединения выключателя и розетки

В описании работ мы будет, прежде всего, заострять свое внимание на изменениях, которые нужно произвести. Демонтаж и монтаж опишем лишь раз, чтобы постоянно не повторяться. Мы надеемся, что с этим вы справитесь без подсказок, иначе лезть в электрическую сеть мы вам не советуем.

Внимание! Все работы с электрической проводкой выполняются только при условии предварительного отключения подачи питания. В противном случае вы рискуете получить серьезный удар током, что может привести даже к смертельному исходу. Все работы должны выполнять подготовленные специалисты, так что отдавайте себе отчет в том, с чем имеете дело.

Меняем розетку на выключатель.

Таблица 1. Пошаговая инструкция монтажа выключателя.

Шаг, фото:Описание:
Шаг 1. Вынимание розетки.

Вынимаем розетку из коробки

Работа начинается со снятия старой розетки. Для этого сначала требуется выкрутить винт по ее центу – он удерживает лицевую пластиковую панель. Далее вы по краям увидите еще два винта, которые отвечают за расклинивание зажимов в коробке. До конца их выкручивать не нужно, просто ослабьте, и вытяните основание розетки из коробки, как показано на фото.
Шаг 2. Отсоединение проводов.

Отсоединяем провода

Все провода зажаты в розетке специальными клеммами, которые стягиваются при помощи винтов. Правильно – выкручиваем и их. Убираем розетку в сторону, после чего временно изолируем оголенные концы проводов.

Совет! На этом этапе вам стоит определить, где есть фаза, а где нуль. Используем для этого отвертку с индикатором. Подробная инструкция будет в видео в конце статьи.

Шаг 3. Снятие крышки распределительной коробки.

Снимаем крышку распределительной коробки

Вот вам яркий пример ситуации, когда потребуется доступ в распределительную коробку, ведь чтобы выключатель заработал как розетка, нужно переподключить выводы проводов.
Шаг 4. Пометка проводов.

Прозвонка проводов

Итак, коробку мы открыли, а что делать дальше, ведь внутри просто огромное количество проводов? Как найти нужные? Да, не все так просто, как кажется на первый взгляд. Чтобы ничего не напутать и не устроить короткое замыкание, провода нам потребуется прозвонить. Используется для этих целей специальный тестер, как у мастера на фото.

·Первым делом нам нужно найти фазу и нуль общего питающего провода. Как вам повезет, если все соединения сделаны при помощи клеммников!В противном случае придется разматывать изоленту и разъединять все скрутки, что долго, и есть риск сломать жилу.

· Мы приблизительно можем понимать, какой провод у нас групповой, и какой идет в сторону нашей бывшей розетки, по направлениям, в котором они уходят в стену.

· Разъединяем все провода и разводим их в стороны, чтобы они друг друга никак не касались. При этом смотрим, соотносятся ли они по цвету. Рекомендуем дополнительно клеить маркеры, на которых отмечается группа, чтобы потом было меньше мороки с прозвонкой.

· Далее подаем напряжение на питающий кабель и поочередно прикасаемся отверткой-индикатором до каждого вывода – лампочка на отвертке должна загореться.

· Затем  берем тестер, одним его концом касаемся найденной фазы, а вторым перебираем провода, пока лампочки не загорятся и на нем. Так вы находите нуль. Отключаем напряжение, помечаем провода и двигаемся дальше.

Шаг 5. Поиск проводов, идущих к розетке.

Ищем провода, идущие к розетке

Возвращаемся к розетке и соединяем два провода, которые раньше были фазой и нулем. Снова идем к коробке и тестером ищем их обратные выводы, ориентируясь по цвету изоляции. Вы правильно поняли, цепь получилась замкнутой и при прикосновении к нужным выводам, на приборе загорится лампочка.
Шаг 6. Соединение проводов в новой последовательности.

Соедините провода в новой последовательности

Далее снова скручиваем провода по пометкам, как они были соединены ранее, кроме выводов от розетки, которые мы нашли. Один из этих проводов подключается к фазе, а второй пойдет на светильник, от которого в розетку вернется еще один или два провода (нуль и заземление).

Подключаем к проводам в коробке выключатель, крепим его и пользуемся. Замена выключателя на розетку осуществляется в обратной последовательности, по тем же шагам, поэтому повторно описывать процесс не будем.

Подключаем выключатель от розетки

Двигаемся дальше. На пути у нас последовательное подключение одного прибора от другого. Сразу скажем, что нормами ПУЭ такие переделки не предусмотрены, но иногда ситуация диктует свои условия, а не наоборот. Поэтому действовать мы будет в следующем порядке:

Демонтаж розетки

  • Откручиваем розетку и извлекаем ее из коробки. Провода при этом отсоединять нет необходимости.
  • Дальнейшие действия будут зависеть от расположения светильника. Если он находится в непосредственной близости от выключателя и не подключен до сих пор к сети, нам потребуется прокинуть к нему провод с нужным количеством жил, любым из перечисленных выше способов.

Провода можно аккуратно спрятать в кабель-канале

  • Такой метод подключения выключателя от розетки является самым безопасным и правильным.
  • Итак, мы соединили, например, двухжильным проводом светильник и выключатель. При этом нулевая жила остается целой, тогда как фаза разрезается, и получившиеся концы подключаются к выключателю. Тянем провод дальше и заводим в коробку розетки. Затем фаза соединяется с фазой, а нуль с нулем.

К розетке с заземлением подключается три провода

  • Если провода от светильника выходят в распределительную коробку, то для подсоединения выключателя розетка должна быть обязательно с заземлением, к ней должно подходить три провода.
  • Прокидываем двухжильный кабель от выключателя в коробку розетки, предварительно соединив его с прибором. Один вывод подключаем к фазе, а второй – соединяем с проводом заземления, который предварительно из розетки нужно вытащить. Контакт необходимо надежно заизолировать ПВХ изолентой. Как вы понимаете, таким образом, мы осознанно отказываемся от заземления розетки. Такое допустимо только в том случае, если от нее будет запитываться прибор, корпус которого сделан не из металла, а из пластика. То есть его не пробьет током.

Провода в штробах – это более надежное решение

Цены на популярные модели штроборезов

Штроборез

  • Далее в распределительной коробке находим вывод того самого провода заземления, к которому мы подключились. Как это сделать, вы уже знаете. Этот провод мы подключаем к фазовому проводу, который уходит на светильник.

В результате у нас получилась обычная цепь, только питание на выключатель пойдет не от группового провода, а от розетки.

Подключение розетки, коммутируемой через выключатель

Подключаем розетку от выключателя

Цены на розетки с заземлением

Розетка с заземлением

И на последок мы вам оставили «вкусненькое». Эта схема из всех перечисленных самая сложная в реализации и для ее выполнения есть одно обязательное условие – выключатель должен быть двухклавишным. То есть к нему идет три провода от коробки, один из которых мы также задействуем под свои нужды, а выключатель при этом станет одноклавишным. Не самое изящное решение, но в некоторых ситуациях оно может пригодиться в качестве временной меры, например.

Вариант компоновки электроточек

Итак, действуем в следующей последовательности:

  • Извлекаем из коробки выключатель и видим идущие к нему три провода. Один из них будет фазой от группового провода – его мы вычислим при помощи той же отвертки-индикатора.

Проверка отверткой-индикатором

  • Подключаемся к клемме, в которую он входит концом провода. Это будет фаза на розетку. Стоит ли напоминать, что розетка должна быть установлена и от нее к коробке выключателя уже подведен провод.
  • Далее откручиваем любой из оставшихся проводов и соединяем его со вторым проводом от розетки, заизолировав соединение.

Спаивать провода в распределительной коробке не стоит, так как их потом будет сложно разъединить

  • Отправляемся в распределительную коробку и находим этот отсоединенный ранее провод. Его потребуется соединить с нулем, но перед тем, как его раскрутить, пометьте провод, с которым он соединен. Он будет идти к светильнику. Мы же не хотим, чтобы они перестали гореть? Нет! Значит, соединим его с третьим проводом, который у нас остался в выключателе нетронутым, так же в распределительной коробке. В итоге оба светильника у нас станут включаться с одной клавиши.

Узнайте, как соединять провода в распределительной коробке, а также ознакомьтесь с популярными методами, в специальной статье на нашем портале.

Видео – Как разобраться в проводах в распределительной коробке

После качественной изоляции всех соединений возвращаем все на места. Теперь ваша розетка будет работать так, как нужно.

Как подключить розетку от выключателя: можно ли запитать, последствия

Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.

Содержание

  1. Устройство квартирной или домовой электросети
  2. Главная схема квартирной электросети
  3. Подключение выключателей и розеток
  4. Изменение назначения электроточки и подключение одной от другой
  5. Замена розетки на выключатель
  6. Замена выключателя на розетку
  7. Подключение от розетки выключателя
  8. Подключение выключателя от розетки без распредкоробки
  9. Подключение выключателя и розетки от одного провода
  10. Подключение от выключателя розетки
  11. Как подключить светильник через выключатель от розетки

Устройство квартирной или домовой электросети

Во время ремонта часто возникает необходимость обустройства новой электроточки

Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.

Главная схема квартирной электросети

Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.

Возможная схема электропроводки в квартире

Подключение выключателей и розеток

Подключение розетки

Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).

При подключении розеточного гнезда используют кабели:

  • Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
  • Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
  • Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.

Практикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.

Подключение выключателя

В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Подключение от розетки выключателя

Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.

Подключение выключателя от розетки без распредкоробки

Схема подключения без распределительной коробки

Данная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии. До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.

Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.

Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал. Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).

Подключение выключателя и розетки от одного провода

Схема подключения от одного провода

Для монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.

Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.

Подключение от выключателя розетки

Подключения выключателя от розетки

Данная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.

Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль. Это можно реализовать одним из двух способов:

  • замкнуть накоротко кабели осветительного прибора;
  • выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.

Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.

Как подключить светильник через выключатель от розетки

Подключение светильника через выключатель от розетки

Используют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки. Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.

Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.

Как правильно и безопасно провести розетку от выключателя

В старых квартирах, которые все еще активно продаются, проводка проведена довольно давно. И зачастую полноценные работы по ее новой прокладке мы провести не в состоянии. Однако порой возникает необходимость создания дополнительного места для питания электроприборов. И вопросы о том, можно ли к розетке подключить выключатель, задаются довольно часто. Сегодня мы попытаемся на эти вопросы ответить.

Содержание:

  • 1 Помните о важности соблюдения правил безопасности!
  • 2 Можно ли из выключателя сделать розетку?
  • 3 В каких случаях могут понадобиться такие действия?
  • 4 Какие инструменты нам необходимы?
  • 5 Монтаж розетки в случае с одинарным выключателем
  • 6 Проводка розетки от двойного выключателя
  • 7 Как установить розетку в стену

Помните о важности соблюдения правил безопасности!

Не важно, собираетесь ли вы работать с розеткой или с выключателем света, помните, что речь идет об электричестве. Поэтому работать с ним необходимо, соблюдая все правила безопасности, а также имея специальное оборудование. Если не уверены в своих силах, то процесс лучше всего доверить профессионалам своего дела.

Важно! Все работы с проводкой необходимо осуществлять только в условиях отключенного электричества. Как правило, в подъезде или даже в квартире стоит автомат, где это можно сделать либо для одного помещения, либо для всей квартиры в целом.

Можно ли из выключателя сделать розетку?

Нужно отметить, что в данной статье речь пойдет о том, как провести розетку от выключателя. То есть – мы отводим от этого элемента проводку, которая в свою очередь будет оканчиваться розеткой. Существует еще вариант сделать розетку непосредственно в гнезде от выключателя, но такой подход, как правило, не приносит удовлетворительных результатов по причине того, что такая розетка располагается слишком высоко и в не самом лучшем месте.

В каких случаях могут понадобиться такие действия?

  • Порой в комнате появляются дополнительные потребители электроэнергии, и мы вынуждены искать способ их питания. При этом использовать уже существующие розетки, нагруженные электроприборами, мы не можем;
  • В помещении сломалась одна или несколько розеток. Порой вышедшая из строя точка подключения была единственной, и в этом случае, одним из выходов будет создание розетки именно из выключателя.

Важно! Проведение розетки от выключателя, хоть и разрешенная правилами процедура, но все же является временным решением проблемы. Впоследствии данная проводка должна быть приведена к исходному распределению.

Какие инструменты нам необходимы?

Перечень инструментов не очень большой: индикаторная отвертка, розетка (более подробно о покупках читайте далее), плоскогубцы (наличие резиновой ручки крайне важно), а также подходящий для этого провод. При этом в целях безопасности лучше приобрести еще и прорезиненные перчатки.  Ну а если работа проводится без выключения тока (чего нужно всячески избегать), то критически важным фактором станет еще и резиновый коврик под ноги.

Монтаж розетки в случае с одинарным выключателем

  • Необходимо снять с выключателя клавиатуру и накладку, обнажив металлический каркас и механизм переключения;
  • После этого откручиваем болты, которые держат выключатель, и вытаскиваем его;
  • Намечаем место для установки будущей розетки, делая ее не ниже, чем в полуметре от пола, а также не менее полутора метров от радиаторов и прочих приборов для обогрева помещения. Держаться подальше стоит и от водопроводных и газовых коммуникаций. Соответствующим образом определяется и длина провода, который мы будем проводить между двумя точками;
  • Устанавливается подрозетник, после чего в соответствии с инструкциями проводится монтаж розетки и подключение к нему проводов. Инструкция по установке розетки будет приведена нами в конце материала;
  • Далее нам необходимо посетить распределительную коробку, которая имеется в любой квартире, и в которой проводится коммутация всей проводки. В коробке и проводим коммутацию таким образом, чтобы на новую розетку подавался ноль (N) и две фазы (L). Те же провода, что ранее отходили на лампочку, мы будем изолировать.

Проводка розетки от двойного выключателя

Если в первом случае мы получали вполне работоспособную розетку, однако при этом, по сути, теряли освещение в комнате, то в случае со спаренным выключателем все происходит иначе. Ведь так мы можем оборудовать лишнюю розетку, при этом сохраняя освещение в помещении.

Основной задачей в рамках данной операции является перераспределение назначения одного из трех проводов, который подводится к выключателю. Делать это мы, как и в верхнем случае, будем при помощи распределительной коробки. Задача – назначить этому третьему проводу роль нулевого проводника. Всего же задача разделяется на несколько этапов:

  • Обесточивание сети, демонтаж двойного выключателя, подготовка места для розетки и ее установка;
  • Идем в распределительную коробку и переподключаем один из отходящих со стороны выключателя проводов к общему нуль проводнику. Соответствующий провод, уходящий непосредственно на прибор освещения, отключается и изолируется от общей сети;
  • В ходе работ с розеткой одну жилу соединяем с созданным кулевым проводом, а вторую – с фазовым, который прокладывается до выключателя;
  • После установки двойного выключателя, проводники подсоединяются к клеммам. Прибор и дальше выполняет свою функцию, однако в этом случае он превращается в одинарный выключатель.

Как установить розетку в стену

Приобретаем соответствующие материалы: розетка (не стоит экономить на качестве, предпочтительной является основа из керамики), кабель, короб для розетки и алебастр. Последний, как вы догадались, необходим для надежной фиксации самой коробки в стене. Об этом мы поговорим ниже. Сам по себе процесс состоит из следующих задач:

  • Размечается место на стене согласно озвученным выше указаниям. При этом работа по штроблению бетона обычно производится зубилом или перфоратором. То же самое касается и создания канала от розетки для распределительной коробки. Перед этим необходимо использовать индикаторную отвертку, которая поможет нам удостовериться, что в месте работы уже нет никакой проводки;

Важно! При работе электроинструментом, что происходит практически постоянно, вам нужно будет озаботиться вопросами питания. Чаще всего в этом случае отключают электричество только в одном помещении, а из второго тянут удлинитель. В случае отсутствия возможности сделать это, придется воспользоваться помощью соседей.

  • Подготовка к установке короба под розетку. На этом этапе нам необходимо предварительно высверлить или вытащить из короба кусок пластика, по которому в будущем пройдет кабель. Параллельно разводим алебастр, разводя его согласно инструкции. Так как этот способ штукатурки схватывается очень быстро, не рекомендуется разводить сразу большое количество;
  • Установка короба. Поместите алебастр в отверстие в стене, после чего утопите в нем короб, добившись его ровного положения, а также того, чтобы его торцы  находились заподлицо с плоскостью стены;
  • Прокладка кабеля. Перед этим квартира обесточивается полностью. Подготовленный кабель одним концом помещается в короб, а вторым – в место коммутации проводов, сам при этом частично фиксируясь алебастровым раствором в проштробленном канале. Старайтесь взять с избытком, дабы не обнаружить факт недостаточной длины в случае с перерасходом кабеля. После этого стену можно отделать полностью;
  • Коммутация. Необходимо снять примерно 7 сантиметров изоляции, после чего ноль, фаза и заземление монтируются к местам питания проводников. Коммутировать можно как при помощи специальных клемм, так и методом скрутки с последующей изоляцией;
  • Установка розетки. Снимаем с предварительно подготовленной розетки декоративную часть и помещаем ее в короб, подключая все три провода в соответствующие части, помещенные буквами PE, N, L. При помощи разводных лапок или же шурупов производится закрепление розетки в коробе, после чего можно проводить монтаж декоративной части, давать напряжение и проверять качество работы.

Как подключить выключатель от розетки

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков.

Содержание

Подготовка к проведению монтажа

Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Как подключить розетку от выключателя

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Необходимые действия и инструменты
  • 2 Выбор розетки и способ монтажа
  • 3 Этапы

В любой момент может возникнуть потребность в подключении дополнительной розетки. В этом случае лучший и самый простой выход — отведение дополнительной электророзетки от выключателя или распределительной коробки. Это можно сделать самостоятельно, имея некоторые знания в области электричества, а также обладая нужными для работы инструментами.

Необходимые действия и инструменты

Для того чтобы подключить выключатель от розетки, в первую очередь в целях безопасности необходимо отключить питание в помещении. Если розетка подключается в распределительной коробке, внутри которой идут провода сразу на несколько электроустройств, можно перепутать провода, особенно если они не отличаются цветами. Отличить нулевой провод от фазного можно с помощью индикаторной отвертки.

Для работы потребуются:

  • резиновые перчатки,
  • плоскогубцы с резиновой ручкой,
  • индикаторная отвертка,
  • коврик из резины,
  • провода.

Для того чтобы в дальнейшем не путаться, где какой провод у вас находится, рекомендуется использовать стандартную цветовую схему двухпроводного кабеля: красный – фазный, синий – нулевой провод.

Выбор розетки и способ монтажа

Перед тем как провести подключение розетки и выключателя, необходимо подобрать подходящее устройство. При подключении неподходящего типа он может в скором времени выйти из строя, особенно при больших нагрузках.

Необходимо обращать внимание на такой критерий, как номинальный ток. Производители предоставляют выбор 6, 10, 16 А. Более мощные устройства также можно встретить, но достаточно редко.

Важный фактор – выбор способа проведения монтажных работ. Можно протянуть проводку скрытым образом, утопив в стену, либо открытым – при помощи наружной коробки или кабель-канала. Выбор зависит от удобства монтажа в конкретном помещении и от эстетических предпочтений. Исключение составляет ванная комната, где нужно использовать исключительно скрытый тип проводки.

Степень защиты (IP) должна составлять не меньше 44, тогда оно будет иметь высокий уровень влагозащиты, пылезащиты. Стоимость таких устройств выше, чем обычных. Однако выбор оптимальной модели влияет на надежность и безопасность ее эксплуатации. Предназначенная для электророзетки нагрузка не должна быть меньше показателей нагрузки, потребляемой пользователями.

Учитывайте также при выборе изделия показатель влажности в помещении. При повышенной рекомендуются модели с высокой защитой от влаги.

Рекомендуется рассмотреть особенности того, как сделать розетку от выключателя одноклавишного типа.

Бытовые выключатели предназначены для замыкания и размыкания электроцепи, в результате чего происходит включение и выключение прибора. Они используются для люстр, бра и других видов светильников. К ним могут подсоединяться как одно-, так и многоламповые приборы.

Такие устройства делятся по своим конструктивным особенностям:

  • Предназначенные для кирпичных или деревянных стен, крепятся на подрозетнике обычно шурупами.
  • Предназначенные для бетонных стен, устанавливаются в коробку, вмонтированную в специально подготовленное отверстие в стене, — более современный тип.

Этапы

Подключение выключателя от розетки проводят в несколько ключевых этапов:

  1. Подготовка устройства к прикреплению провода. Для этого снимается панель с клавишей и защитная накладка.
    Откручиваются винты (которыми крепятся пластины), коробка выключателя аккуратно вынимается из гнезда.
  2. Подбирается место для расположения электророзетки. Она должна находиться на высоте не менее 1 м от пола, не менее 1,5 м от любых нагревательных приборов.
  3. На стену монтируется подрозетник. На проводах оголяют контакты и соединяют их с кабелем, идущим от выключателя. Подрозетник закрывается, к нему прикручивается корпус устройства.
  4. Проводка прикрепляется к поверхности (стене, плинтусу и пр.).

Процесс очень прост и не требует каких-либо усилий. С помощью видео можно лучше разобраться с этапами монтажа и его особенностями. При проведении подобных работ соблюдайте меры предосторожности, проводите все действия в резиновых перчатках и стоя на резиновом коврике, предварительно обесточив электросеть в помещении.  Если вы не уверены в своих силах, лучше доверить монтаж специалисту.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Можно ли поставить розетку на цепь освещения?

Электрические цепи в вашем доме адаптированы к выполняемой ими работе.

Таким образом, у вас будет проводная цепь освещения для всех ваших осветительных приборов, цепь для ваших электрических розеток (иногда разделенная между различными зонами собственности), а затем выделенные цепи для ключевых элементов высокой мощности, таких как ваша печь/котел.

Проблема в том, что вы хотите добавить новую розетку в свой дом, но она не находится рядом с существующей проводкой для ваших розеток.

Хорошим примером может быть добавление розетки в чулан под лестницей, где есть свет, но это необычно, если поблизости есть существующая розетка.

Прокладка проводки, чтобы добавить ее к цепи розетки, может быть сложной задачей, поэтому не могли бы вы вместо этого просто подключить розетку к цепи освещения поблизости?

Технически розетку можно подключить к цепи освещения, но делать это не рекомендуется. Возможны проблемы с перегрузкой цепи. Если вы добавляете розетку в цепь освещения, делайте это параллельно. В противном случае выключатель света будет управлять цепью.

Давайте посмотрим на:

  • Могут ли лампы и розетки на 13 А быть в одной цепи
  • Почему розетки следует подключать только параллельно
  • Основные моменты, которые следует учитывать при подключении розетки с подсветкой

Могут ли лампы и розетки на 13 А быть в одной цепи?

Итак, первый вопрос, который вы всегда должны задавать перед выполнением любых электромонтажных работ: безопасно ли это?

С технической точки зрения добавление розетки на 13 А в цепь освещения при условии соблюдения обычных инструкций и процедур будет безопасным.

Когда вы что-то подключаете к нему, тогда у вас могут возникнуть проблемы…

Впрочем, это не то, чем можно пренебрегать. Потому что при добавлении розетки в цепь освещения есть риски, которые нельзя игнорировать.

Во-первых, цепи освещения будут иметь другой автоматический выключатель, чем цепь вашей розетки. В Великобритании и Европе это обычно 5А или 6А, хотя в США может быть выше 15А.

Если вы добавите розетку на 13 А в цепь, рассчитанную на 5 или 6 А, вы можете абсолютно перегрузить ее.

В Северной Америке, где розетки рассчитаны на 15 А или 20 А, если вы добавите розетку на 20 А в цепь освещения на 15 А, возникнет та же проблема.

Во-вторых, это защита заземления. В большинстве жилых домов есть выключатель, подключенный к розетке.

В Северной Америке они называются прерывателями цепи замыкания на землю (GFCI), а в Великобритании и Европе они называются устройствами защитного отключения (RCD).

Целью этих устройств является отключение питания в цепи, если есть какой-либо электрический ток на заземленную поверхность, чтобы вас не убило током из-за неисправности.

По закону они необходимы там, где рядом с розеткой есть вода — например, в ванных комнатах, на кухонных столешницах или на открытом воздухе — и, по оценкам, за это время они сократили около 50% домашних поражений электрическим током. Если вы можете добавить GCFI или RCD в цепь, это сделает ее более безопасной.

Однако по закону не требуется, чтобы проводные электрические цепи внутреннего освещения имели УЗО или УЗО.

Таким образом, подключение розетки, а затем подключение устройства, которое может вызвать неисправность, может не привести к отключению цепи.

По сути, розетка предназначена для работы с большим количеством подключенных к ней устройств. Следовательно, вы должны всегда, где это возможно, подключать розетку к цепи, предназначенной для нее.

Но, если вы подключаете розетку к цепи освещения, с ней нужно быть осторожным — никогда не используйте дешевый импортный прибор, который не был изготовлен с соблюдением строгих условий безопасности, и никогда не используйте прибор, который каким-либо образом сломан.

Должен ли я подключать розетку последовательно или параллельно?

Предположим, вы не можете подключить свою розетку к розетке, и цепь освещения — ваш единственный вариант. В этом случае необходимо принять решение о том, будете ли вы подключать его последовательно или параллельно.

Скорее всего, если вы пытаетесь обойтись минимальной работой с проводкой, на самом деле вы надеетесь просто поставить розетку последовательно, но на самом деле это ужасная идея.

Вы все равно должны соединить розетку параллельно с автоматическим выключателем, потому что это помогает распределить ток, предоставляя ему несколько путей прохождения в случае перегрузки.

Последовательное соединение означает, что ток имеет один путь. Если ваш прибор, подключенный к розетке, работает со сбоями, резервной защиты не существует.

Кроме того, есть очень практическая причина не включать розетку в цепь последовательно с освещением — выключатель света.

Если вы подключите розетку к цепи с выключателем на ней, выключатель будет управлять светом и розеткой.

Вы никогда не сможете пользоваться розеткой с выключенным светом, что может быть реальным неудобством и пустой тратой электроэнергии.

Основные меры предосторожности при подключении розетки к осветительным приборам

Есть три основных момента, на которые следует обратить внимание, если вы решите подключить розетку к цепи освещения.

Во-первых, это проблема, которую мы уже рассмотрели с переключателями. Вам нужно убедиться, что вы не подключаете розетку к петле с выключателем, если хотите управлять ею независимо.

Во-вторых, по возможности следует избегать установки розетки в цепи, не защищенной GFCI или RCD. Хотя это и не является незаконным, это рекомендуется из-за количества поражений электрическим током, от которых они защищены.

Очень легко определить, является ли ваш автоматический выключатель GFCI, так как на нем будет кнопка с надписью «нажмите здесь, чтобы проверить», или на цепи УЗО может быть просто написано «T» или «Test».

Нет кнопки = нет защиты.

Если вы добавите розетку в незащищенную цепь и что-то пойдет не так с включенным в розетку прибором, вы рискуете получить удар током.

Наконец, стоит отметить, что для цепей освещения и розеток обычно используются разные провода. Если вы подключите розетку к цепи неправильным типом провода, вы рискуете не получить достаточный ток, необходимый для безопасной работы розетки.

Как правило, в Северной Америке в цепях освещения используется проводка AWG-14, а в розетках — более толстая проводка AWG-12.

AWG-12 рассчитан на 20 А, а AWG-14 рассчитан только на 15 А. Таким образом, добавление розетки на 20 А в цепь освещения с проводкой AWG-14 небезопасно.

То же, что и в Великобритании и Европе — проводка диаметром 1 мм иногда используется для цепей освещения, которые могут безопасно выдерживать только 8 А.

Проводка 1,5 мм рассчитана на ток от 14 до 20 А, поэтому я надеюсь, что здесь вы видите проблему.

Схема подключения светильников и розеток к одной цепи

На этой схеме показано, как нужно подключить розетку к цепи освещения, чтобы она всегда была горячей, т. е. не контролируемой выключателем.

Вам потребуется проложить новый двухжильный кабель от коробки с приборами до нового места выхода, при этом источник должен быть сращен в горячем состоянии для прокладки как к новому черному проводу, так и к существующему черному проводу шлейфа выключателя.

Затем нейтральный провод сращивается с новым белым проводом, а затем между выключателем и приспособлением в виде косички.

Затем новый провод заземления соединяется с существующими проводами заземления в потолочной коробке.

Заключительные слова

Если вы действительно хотите добавить новую розетку в свой дом, но не можете легко подключить ее к существующей цепи розетки, вы можете добавить ее к цепи освещения.

Но вам нужно будет убедиться, что цепь освещения имеет необходимую защиту выключателя, а также достаточно проводки и мощности, чтобы справиться с тем, для чего вы собираетесь использовать розетку.

Почти всегда лучше подключить розетку к розетке, даже если это требует дополнительной работы.

Это и безопаснее.

Были ли у вас проблемы с установкой новых розеток в вашем доме? Может быть, вы добавили розетку в цепь освещения — как это было?

Ищете светодиодную лампу, но не знаете, какой тип вам нужен?

Воспользуйтесь моим бесплатным выбором лампочек и выберите нужную лампочку за несколько кликов.

ИСПОЛЬЗУЙТЕ ЛАМПОЧКУ

Добавьте электрическую розетку к существующей цепи освещения (230 В переменного тока)

спросил

Изменено 2 года, 2 месяца назад

Просмотрено 55 тысяч раз

У меня есть существующий единственный свет, управляемый одним выключателем в кладовке под лестницей. Теперь мне нужна дополнительная электрическая розетка, так как это идеальное место для питания моей охранной сигнализации. (Нет большой нагрузки, это просто адаптер 12 В, который нужно подключить к розетке 230 В).

Я попытался разомкнуть существующий коммутатор, и в нем есть один скрученный кабель с 3 проводами. Линия (коричневый) проходит через выключатель, а оставшаяся нейтраль (синий) и земля (зеленый/желтый) идут непосредственно к лампочке.

Могу ли я безопасно добавить розетку в эту цепь? Помогите, пожалуйста, с деталями подключения.

Заранее большое спасибо. Это для дома, расположенного в Великобритании.

Вот схема подключения, планирую получить результат. Это нормально без проблем???

  • розетка

6

Первое, что вам нужно сделать, это выяснить, откуда питается свет.

Включение розетки 13А в цепь освещения не запрещено. Однако есть несколько вещей, которые следует иметь в виду.

Цепи освещения обычно подключаются к выключателю на 6 А, подключая крупный электроприбор при отключении выключателя.

Розетки общего назначения с номинальным током должны иметь защиту от УЗО. Если в последние несколько лет не производилась замена блока потребителей, цепь освещения вряд ли будет защищена от УЗО.

Если бы можно было подключить кабель к розетке без чрезмерных усилий, я бы так и сделал. В противном случае я бы установил розетку на цепь освещения, но четко обозначил бы ее чем-то вроде «Только охранная сигнализация, питание от цепи освещения».

Если вы выберете вариант с розеткой, не забудьте следовать обычным правилам для этого (которые точно зависят от типа розетки) место.

Для обеспечения защиты от перегрузки по току необходимо добавить FCU. Кабель от цепи розетки до FCU должен быть не менее 2,5 мм 2 . Я бы посоветовал установить предохранитель на 5 А, хотя вы можете установить предохранитель на 13 А в зависимости от типа светильника и размера любой проводки.

Похоже, у вас есть фаза, нейтраль и земля. Таким образом, первоначальный ответ — да, но есть две загвоздки:

  1. Правила Великобритании требуют наличия устройства RCD/ELCB (защита от утечки на землю) на всех цепях розеток.
  2. Кто-то мог подключить сильноточный прибор к цепи освещения.

Лучшим выходом из этого было бы отводить L, N и E через слаботочное УЗО и к розетке на 13 А. Это решит обе проблемы. Я искал слаботочные (2 А) УЗО, но не смог найти их в каталогах RS или Farnell.

В принципе можно, конечно. У вас есть все, что вам нужно. Но я НАСТОЯТЕЛЬНО предлагаю обратиться к тому, кто более глубоко разбирается в установке дома на 230 В. Честно говоря, если вы не знаете, как это подключить, вероятно, нет смысла делать это самостоятельно. Я не знаю правил Великобритании, но в Германии есть правила, которым нужно следовать. Например, вам могут понадобиться специальные розетки, если в вашем подвале высокая влажность. Вы должны знать, какие кабели использовать, я не уверен, каким правилам вы должны следовать, и если вы тоже не знаете, спросите кого-нибудь, кто сделает эту работу за вас. Даже если вы подключаете только адаптер питания на 12 В, это все равно полноценная розетка на 230 В, которую кто-то другой может использовать для подключения более тяжелых устройств.

Извините за отрицательный ответ, но, пожалуйста, расценивайте это как дружеский совет.

0

Кабель под напряжением будет проходить радиально от потребительского блока, поэтому у вас действительно есть под напряжением и нейтраль. Осветительный кабель в Великобритании обычно имеет диаметр 1,5 мм и рассчитан на ток 15 ампер. Кабель для электрических розеток обычно имеет диаметр 2,5 мм и рассчитан на ток 20 ампер. Все одиночные розетки должны быть рассчитаны на 13 ампер. Следовательно, одна розетка на 15-амперном кабеле займет большую часть его емкости. Розетки также должны быть защищены устройством защитного отключения (УЗО). От того, как давно был установлен ваш потребительский блок, зависит, защищена ли ваша цепь освещения УЗО или нет.

Следовательно, я думаю, маловероятно, что вы можете безопасно (т.е. в рамках правил) добавить сокет.

В качестве возможной альтернативы: можно подключать вещи напрямую к цепи освещения, а не через розетку; Вентиляторы для ванных комнат являются примером этого. Но вы не сможете сделать это, если вам нужен адаптер, так как вы вряд ли сможете подключить адаптер напрямую. (Думаю, это может зависеть от того, что у моего адаптера для ноутбука обычная вилка, а сам трансформатор отдельный, поэтому я могу отрезать вилку и подключить ее. Мое мобильное зарядное устройство имеет трансформатор, встроенный в вилку, поэтому я бы не стал быть в состоянии отрезать вилку и все еще иметь трансформатор.)

Для тех, кто читает этот вопрос, у кого может быть немного другая разводка:

Если в коробке есть только один кабель, где коричневый идет в COM на плате переключателя, а синий идет в L1, синий включил и НЕ является нейтральным . Если это так, вы определенно не можете безопасно добавить сокет.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

electric — Могу ли я добавить розетку для электроники в цепь освещения?

спросил

Изменено 4 года, 1 месяц назад

Просмотрено 2к раз

Я хочу установить несколько динамиков на потолке и хочу включить их с помощью Chromecast, подключенного к усилителю. Возможно ли, законно и безопасно получать питание от цепи освещения уже в потолке?

Кроме того, какие-нибудь советы о том, как мне это сделать?

  • электрика
  • проводка

4

№

Здесь есть несколько проблем. Хотя то, что вы делаете , может быть теоретически безопасным, правила составлены таким образом, чтобы позаботиться о «что, если». т.е. вы устанавливаете сокет, который может использоваться для чего угодно, поэтому вы должны разрешить это.

  1. Розетки теперь требуют защиты от УЗО, которой не будет в вашей цепи освещения.

  2. Номинал для цепи освещения будет ниже, чем для цепи розетки.

  3. Вам необходимо подключить цепь освещения к подходящему светильнику. Правила допускают «подходящую розетку», но здесь подразумевается, что вы будете использовать розетку типа D, которая обычно используется для таких вещей, как настольные лампы / светильники в цепях освещения. Добавление вилки типа D к вашему устройству, вероятно, аннулирует его сертификацию.

  4. Насколько мне известно, вам необходимо будет предоставить «Сертификат на малые электромонтажные работы» в местный строительный контроль. Хотя это может сделать домовладелец, для этого требуется, чтобы вы были компетентны, полностью соблюдали правила электропроводки и должным образом проверили работу.

  5. Ваша страховая компания может потребовать, чтобы работы выполнялись квалифицированным и соответствующим образом зарегистрированным электриком.

Но! Но!
Итак, для точки №1 можно добавить розетку УЗО.
Для точки № 2 вы теоретически можете добавить FCU (предохранитель) с предохранителем на 3 А, но здесь вы рискуете, что кто-то придет в будущем и заменит предохранитель на что-то более мощное. Это фактически исключает это зелье.
Пункты №3-5 Не вижу выхода.

В целом — везде написано плохая идея.

Вы можете подключиться к цепи освещения, чтобы обеспечить питание вашей системы. Когда я делал аналогичную работу в прошлом, я помещал свою розетку рядом с осветительной арматурой, протягивал провода питания к новой розетке, затем добавлял новый кусок провода между новой коробкой и осветительной арматурой, это обеспечивает достаточную слабину для правильного соединения. От того, как питается помещение, зависит, будет ли эта новая розетка горячей всегда или только при включенном свете. Иногда электричество находится на потолке, и для управления освещением работает ножка выключателя (при этом розетки могут быть все время горячими). Другие возможности: питание подается на выключатель, а переключаемая горячая нейтраль и заземление питают свет, в этом случае выход будет горячим только при включенном свете.

2

Это безопасно, НО: будьте осторожны при установке выключателя (потяните за шнур, если он находится на потолке, и вы не будете тянуть провода, или протяните провод к текущему настенному выключателю и поместите его там) Если ваши устройства подключены напрямую, защитите систему с помощью предохранителя (FF2A более чем достаточно для защиты обоих) или просто используйте стандартные британские вилки, в которые уже встроены предохранители.

Также не забудьте проверить, есть ли у вас и фаза, и нейтраль в потолочной коробке (старый код: фаза красная, нейтраль черная, новый код: фаза коричневый, нейтраль синий).

Проверьте также, чтобы не получать питание от коммутируемой цепи (иначе вы сможете использовать стереосистему только при включенном освещении).

Пожалуйста, опубликуйте фотографию вашей коробки, чтобы мы могли попытаться идентифицировать провода.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Новая розетка от выключателя света

Статус
Закрыто для дальнейших ответов.

Мейсвинду
