Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер. Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

устройство, праметры, схема, плюсы и минусы

Современные люминесцентные лампы (ЛЛ) прекрасно справляются с освещением жилых, рабочих и технических помещений большой площади и позволяют снизить общее потребление электричества на 50-83%, уменьшив таким способом счета за коммунальные услуги.

В этой статье рассмотрим рабочие характеристики ЛЛ, их устройство, разберем основные преимущества и недостатки в сравнении с другими типами осветительных приборов. В дополнение приведем тематические фото и схемы, а также видеоролики о принципе работы лампочек люминесцентного типа и особенностях их применения.

Содержание статьи:

• Принцип работы и устройство ЛЛ
  • Как работает люминесцентная лампочка?
  • Конструкционные особенности прибора
• Распространенные виды таких лампочек
  • Вид #1 — модули высокого давления
  • Вид #2 — изделия низкого давления
• Особенности компактных ЛЛ
• Базовый спектр цветовых температур
• Сильные и слабые стороны устройств
  • Положительные стороны ламп
  • Основные недостатки модулей
  • Химическая угроза здоровью
• Сравнение с другими источниками света
• Выводы и полезное видео по теме

Принцип работы и устройство ЛЛ

Люминесцентный прибор представляет собой газозарядный источник света, где в ртутных парах электрический разряд создает интенсивное ультрафиолетовое излучение.

Компактные модули люминесцентного типа имеют стандартный цоколь, благодаря которому становятся удобной заменой ярких, но более энергозатратных ламп накаливания.

Как работает люминесцентная лампочка?

В видимый человеческому глазу свет его преображает специальный состав под названием люминофор, состоящий из галофосфата кальция, смешанного с дополнительными элементами.

После подключения к центральной электросети люминесцентной лампы, внутри стеклянной колбы требуется поддерживать так называемый тлеющий разряд.

Он дает возможность обеспечить свечение люминофорного слоя в постоянном режиме и даже в период кратковременного отключения центрального электропитания.

Раньше классическая лампа люминесцентного типа имела вид запаянной с двух сторон трубки, внутри которой находятся пары ртути. Сейчас приборы выпускаются в более разнообразных формах и конфигурациях

Конструкционные особенности прибора

Традиционная лампа люминесцентного типа — это стеклянный цилиндр с внешним диаметром 12, 16, 26 и 38 мм, обычно представленный как:

• прямая удлиненная трубка;
• изогнутый U-образный модуль;
• кольцо;
• сложная фигура.

В торцевые края герметично впаяны ножки. На их внутренней стороне размещены вольфрамовые электроды, конструктивно напоминающие биспиральные тела накала, встроенные в лампочки «Ильича».

В отдельных типах люминесцентных ламп используются более прогрессивные триспирали, представляющие собой закрученную биспираль. Оснащенные ими приборы имеют повышенный уровень КПД и более низкий порог теплопотери, существенно поднимающие общую эффективность светопотока

С наружной части электродные элементы подпаяны к металлическим штырькам металлического , на которые подается рабочее напряжение.

U-подобные и прямые приборы обычно оснащены цоколями G5 и G13, где буквенная кодировка означает штырьковый тип цокольного элемента, а цифровая показывает, на каком расстоянии друг от друга располагаются рабочие элементы.

Электропроводная среда, располагающаяся внутри стеклянной колбы, обладает отрицательным сопротивлением. Когда между двумя противоположными электродами возникает рост тока, требующий ограничения, оно проявляется и снижает рабочее напряжение.

В схему цепи включения обычной люминесцентной лампочки входит или балластник. Он отвечает за создание высокоуровневого импульсного напряжения, необходимого для корректной активации лампы.

Рисунок показывает внутреннее обустройство лампы люминесцентного типа и наглядно объясняет базовый принцип работы ее основных составных элементов

Помимо этой детали, ЭмПРА комплектуется . Он представляет собой элемент тлеющего разряда, внутри которого располагаются два электрода, окруженные средой инертного газа.

Один из них состоит из биметаллической пластины. В спящем режиме оба электрода находятся в разомкнутом состоянии.

Распространенные виды таких лампочек

Первичная классификация изделий на люминесцентной основе производится по уровню базового давления. Приборы высокого давления используются для осветительных установок большой мощности и наружного уличного освещения.

Лампы низкого давления применяются в быту для подачи света в производственные, технические и жилые помещения различного назначения.

Вид #1 — модули высокого давления

Устройства высокого давления вырабатывают насыщенный светопоток хорошей плотности. Внутренняя поверхность колбового элемента имеет специальное люминофорное покрытие из фторогерманата или арсената магния.

Рабочая мощность таких люминесцентных ламп колеблется в диапазоне 50-2000 Вт.

Ртутные модули высокого давления для корректной работы нуждаются в 220 ваттном номинальном сетевом напряжении. Коэффициент их пульсации обычно составляет от 61 до 74%

Полный розжиг осветительного модуля происходит в течение 3 секунд. Срок службы 80-125-ваттных изделий составляет около 6 000 ч, а лампы от 400 Вт и более могут проработать до 15 000 ч при беспрекословном соблюдении правил эксплуатации, установленных изготовителем.

Вид #2 — изделия низкого давления

ЛЛ низкого давления применяется для обеспечения светопотоком жилых, технических и производственных помещений.

Конструкционно прибор является трубкой из прочного стекла, содержащей внутри аргон под давлением 400 Па и в небольшом количестве ртуть либо амальгаму. На рынке предлагается в самых разнообразных модификациях и оснащается двумя электродными элементами.

Самая низкая температура, которую могут переносить ЛЛ низкого давления, составляет -15 °C. Поэтому для использования на открытых площадках эти источники света считаются неактуальными

Стеклянная колба может иметь самый разный диаметр. Уровень светоотдачи варьируется в зависимости от мощности самого устройства. Для его корректной работы требуется стартер дроссельного типа. Средний срок службы составляет 10 000 часов.

Особенности компактных ЛЛ

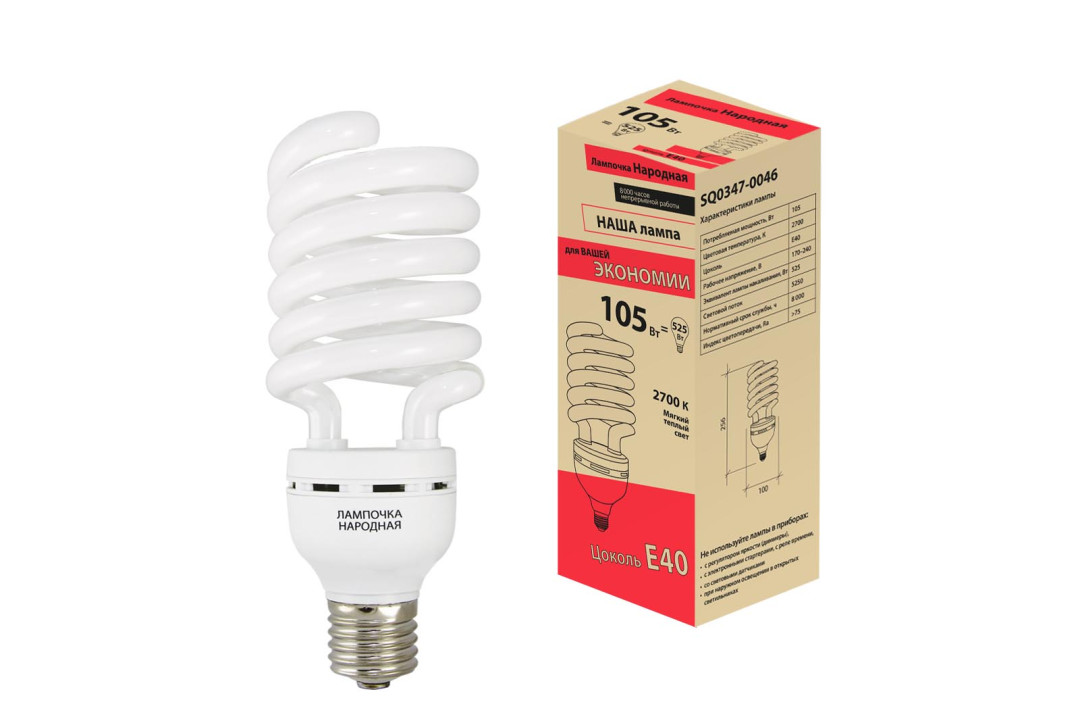

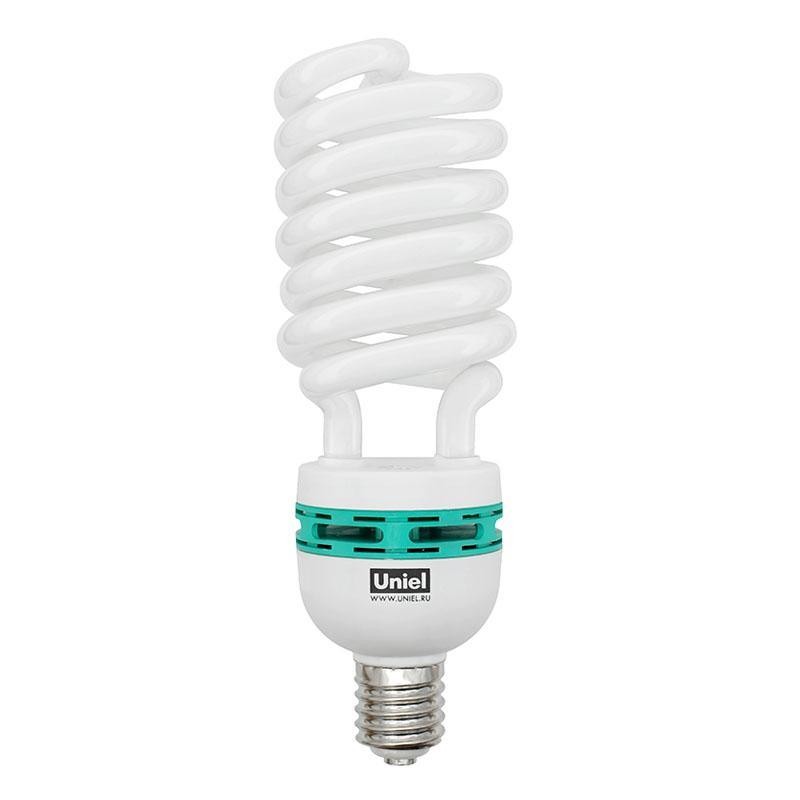

ЛЛ компактного типа – это изделия-гибриды, соединяющие в себе некоторые специфические отличительные черты ламп накаливания и характеристики люминесцентов.

Благодаря прогрессивным технологиям и расширившимся инновационным возможностям, имеют небольшой диаметр и некрупные габариты, свойственные лампочкам «Ильича», а также высокий уровень энергоэффективности, характерный для линейки приборов ЛЛ.

ЛЛ компактного типа выпускаются под традиционные цоколи E27, E14, E40 и очень активно вытесняют с рынка классические лампы накаливания за счет обеспечения качественного света при существенно меньшем потреблении электроэнергии

КЛЛ в большинстве случаев оснащаются электронным дросселем и могут использоваться в осветительных приборах специфического типа. Также применяются для замены в новых и раритетных светильниках простых и привычных ламп накаливания.

При всех достоинствах у компактных модулей есть такие специфические недостатки, как:

• стробоскопический эффект или мерцание – основные противопоказания здесь касаются эпилептиков и людей с различными заболеваниями глаз;
• выраженный шумовой эффект – в процессе пролонгированного применения появляется акустический фон, способный вызвать определенный дискомфорт у человека, находящегося в помещении;
• запах – в некоторых случаях изделия издают едкие, неприятные ароматы, раздражающие обоняние.

Последняя позиция чаще наблюдается у безымянных поделок китайского происхождения, а первыми двумя часто страдают даже брендовые приборы, изготовленные согласно всем правилам и современным требованиям. Рейтинг лучших производителей КЛЛ мы привели .

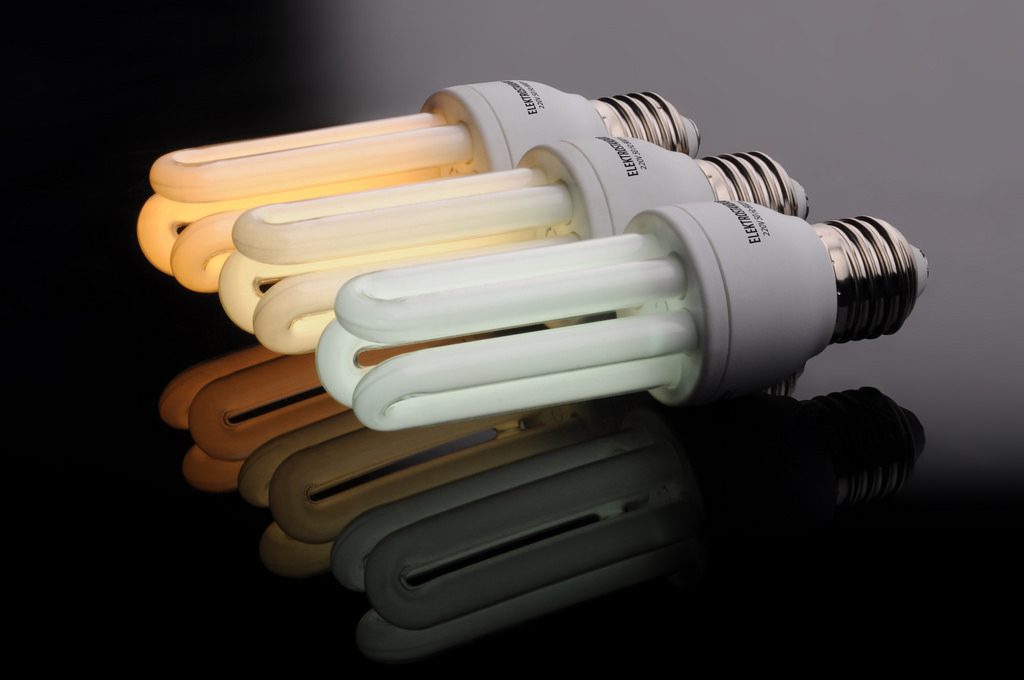

Базовый спектр цветовых температур

Цвет свечения – один из самых важных параметров, напрямую зависящий от состава люминофора, преображающего ультрафиолетовое излучение в свет.

Сегодня к наиболее распространенным относятся 7 определений оттенков потока, вырабатываемого люминесцентными лампами:

• ЛЕБ – естественный белый с заметным холодным оттенком;
• ЛДЦ – натуральный дневной с улучшенным качеством цветопередачи;
• ЛТБ – теплый белый;
• ЛД – традиционный дневной белый;
• ЛБ – классический белый;
• ЛЕЦ – естественный с максимально качественной передачей оттенков;
• ЛХБ – простой холодный белый.

Для жилых помещений, где человек проводит много времени, подходят оттенки теплой гаммы или натуральные дневные лампы с повышенным уровнем цветопередачи.

Белые и дневные тона, как правило, присутствуют в офисных, рабочих, промышленных помещениях, кабинетах и аудиториях. Они способствуют концентрации внимания, повышают мозговую активность и улучшают общую обучаемость и производительность труда.

Самые холодные оттенки применяются в медицинских учреждениях, лабораториях, больницах и технических помещениях. Они придают предметам дополнительную четкость и усиливают остроту зрения.

Люминесценты для мясных витрин продовольственных магазинов отличаются специально подобранным спектром излучения розового цвета. Он подчеркивает естественные оттенки продукции, делая ее более привлекательной в глазах покупателей

Цветовые компоненты, добавленные в люминофор, позволяют получать розовый, голубой, зеленый и другие необычные ламповые оттенки.

Такие приборы используются в дизайнерских, рекламных и коммерческих целях. С их помощью создают оригинальное свечение, необходимое в конкретном отдельно взятом случае.

Больше информации о цветовой температуре света, особенностях восприятия цвета человеком и нюансах выбора мы писали .

Сильные и слабые стороны устройств

Как у любых технических приспособлений, предназначенных для освещения бытовых и рабочих помещений, у люминесцентных ламп имеются свои слабые и сильные стороны.

На основании этой информации можно определить, где разумнее их использовать, а в каких случаях стоит отдать предпочтение источникам света иного плана.

Положительные стороны ламп

Основным преимуществом люминесцентных изделий считается повышенная светоотдача и хороший уровень КПД. Они обеспечивают помещение освещением, не раздражающим глаз, и демонстрируют нормальную выносливость даже в условиях интенсивной эксплуатации.

Модуль примерно в 5 раз превышает базовую мощность обычной лампочки «Ильича». А 20-ваттный люминесцент дает световой поток, равный тому, что обеспечивает лампа накаливания в 100 Ватт

Разнообразные температуры световых оттенков, приближенные по гамме к естественному солнечному свету, позволяют подобрать подходящий осветительный прибор под различные цели и для помещений любого назначения.

Поток света, выдаваемый модулем, получается не направленным, а рассеянным. Спокойное, приятное глазу сияние исходит не только от вольфрамовой нити, располагающейся внутри, но и от всей наружной поверхности колбы.

Это позволяет использовать люминесцентные источники как для создания общего фонового освещения, так и для организации зонального света.

Для применения в местах, где освещение включается автоматически, согласно сигналам датчиков движения, люминесценты не подходят. Они ограничены по допустимому количеству включений за определенный временной период и при слишком частой активации могут выйти из строя

Продолжительность службы люминесцентных изделий варьируется в зависимости от модели и доходит до 20 000 часов или до 5 лет.

Однако, покупателю следует знать, что этот ресурс лампа вырабатывает только при соблюдении таких условий, как:

• наличие достаточного объема качественного электропитания без скачков и перепадов;
• качественный ;
• определенное количество активаций, обычно, не более 2000 за первые 2 года использования, что составляет всего 5 включений в день.

Нарушение этих базовых условий существенно ухудшит эффективность осветительного прибора, и значительно укоротит срок его жизни.

Модули можно использовать для освещения теплиц. Они обеспечивают естественный свет, максимально приближенный к солнечному, не потребляют много электропитания и проявляют хорошую стойкость к перепадам напряжения, характерным для загородных энергоподающих сетей

Уровень энергопотребления у люминесцентов почти в 5 раз ниже, чем у традиционных изделий, поэтому их можно отнести к источникам света.

С их помощью удастся эффективно осветить большое помещение, не расходуя при этом больших денег на коммунальные платежи.

Рабочая температура на поверхности колбы не превышает 50 градусов. Это дает возможность эксплуатировать лампу в помещениях, где к пожарной безопасности предъявляются повышенные требования.

Основные недостатки модулей

Первым большим минусом изделий является излишняя чувствительность к температурным перепадам. Они сильно реагируют на движение ртутного столбика и могут перестать работать при похолодании ниже -20 °C.

Жара, превышающая +50 °C, далеко не лучшим образом сказывается на функционировании и серьезно ограничивает спектр использования этих источников света.

Влаговоспримчивость тоже не относится к плюсам и не позволяет широко применять изделия в ванных комнатах и санитарных помещениях.

Со временем люминофор в ламповых колбах деградирует и спектр излучения изменяется. Параллельно падает уровень светоотдачи прибора и заметно снижается КПД

Иногда к недостаткам причисляется и сам светопоток, имеющий линейчатый, неравномерный спектр, искажающий естественные оттенки находящихся в комнате предметов.

Не все ощущают это визуально, но для тех, кто улавливает этот минус слишком явственно, продаются лампы с люминофором, приближенным к сплошному, более натуральному спектральному цвету. Правда, их светоотдача существенно меньше.

Случаются ситуации, когда люминесценты мерцают с удвоенной частотой питающей сети. Проблема эта решаема некоторым усовершенствованием прибора, в частности, применением с подходящим уровнем емкости сглаживающего конденсатора выпрямленного тока на входе инвертора.

Но то, что производители пытаются сэкономить и не комплектуют приборы конденсаторами необходимой емкости, несколько огорчает.

Бытовые ЛЛ модули лучше всего себя чувствуют, когда температура окружающего воздуха держится в диапазоне от +5 до +35 ˚С. Когда градусник демонстрирует меньшие показатели, пуск устройства существенно затрудняется, а время эксплуатации заметно сокращается

Потребность в дополнительном пусковом устройстве тоже немного снижает популярность ламп. Им обязательно требуется либо чрезмерно шумный и довольно громоздкий дроссель со стартером низкой надежности или более прогрессивный ЭПРА, имеющий функцию корректировки мощности, но при этом стоящий солидных денег.

Еще одно уязвимое место люминесцентов – высокая чувствительность к включению. Во время непосредственной активации лампы на электродах выгорает и осыпается особый состав, который обеспечивает стабильность разряда и защищает внутреннюю вольфрамовую нить от перегрева.

Постоянное включение существенно снижает срок службы прибора. Кроме того, появляется заметное глазу, раздражающее мерцание, а края ламповой колбы темнеют и теряют эстетичность.

Химическая угроза здоровью

Одним из основных недостатков люминесцентных источников света является химическая опасность. В ламповой колбе содержится высокотоксичная ртуть, причем ее количество колеблется от 1 до 70 мг.

Пары этого вещества могут нанести вред здоровью людей, постоянно находящихся в помещениях, освещаемых приборами ЛЛ типа.

Целостность отработавшей лампы нельзя нарушать, иначе токсичная ртуть попадет во внешнюю среду. За несанкционированную утилизацию предусмотрен штраф, поэтому лучше передать изделие в центр, занимающийся переработкой элементов, опасных для природы и человека

Когда модуль выходит из строя, его ни в коем случае нельзя разбивать или отправлять в обыкновенную урну. Его необходимо и правилам, четко описанным в действующем законодательстве.

Например, отвозить на полигоны, где от населения принимают токсичные материалы для их корректного уничтожения или переработки.

Сравнение с другими источниками света

Изделия ЛЛ-типа существенно отличаются как от устаревающих ламп накаливания, так и от прогрессивных светодиодных.

По сравнению с первыми они потребляют в 5 раз меньше электроэнергии, обеспечивая при этом такой же уровень насыщенности светопотока. Зато LED-приборам они несколько уступают по мощности в сочетании с энергопотреблением.

Таблица наглядно в цифрах показывает, насколько выгоднее использовать вместо традиционных лампочек Эдисона более современные источники качественного освещения

Правда, лампа накаливания весь период работы горит с одинаковой интенсивностью, тогда как люминесценты теряют часть насыщенности из-за выгорания внутреннего слоя, отражающего ультрафиолет.

LED-изделия в процессе эксплуатации приобретают некоторую тусклость благодаря деградации рабочих диодов. А в отдельных моделях есть возможность регулировки яркости освещения при помощи диммера.

В лампах накаливания или люминесцентах такая функция не предусмотрена. Но этот удобный режим в LED-приборах не бесплатен и за него придется отдать дополнительную сумму.

По уровню конструкционной хрупкости лампы накаливания и люминесценты схожи, так как имеют стеклянную колбу. Лед-модули в этом плане более устойчивы к ударам и механическим повреждениям. Да и отсутствие внутри каких-либо вредных и токсичных элементов делает их значительно привлекательнее для эксплуатации в домашних условиях.

Самые высокие расходы за весь эксплуатационный период влечет за собой использование ламп накаливания. Люминесценты расходуют энергию в разумных пределах, а светодиоды дают возможность снизить затраты до самых минимальных показателей

Что касается финансовой стороны, то изначально меньше других стоит лампочка накаливания. Однако, учитывая ее рабочий ресурс всего в 1 000 часов, это вряд ли можно считать ярко выраженным достоинством.

Базовая цена люминесцентов выше, однако, и служат они значительно дольше. Как говорят солидные производители, их хватает на 10 000-15 000 часов в том случае, если количество ежедневных активаций не превышает 5-6 раз.

Светодиодные модули могут похвастаться еще лучшими показателями, но и заплатить за это удовольствие придется намного больше, а это не во всех случаях целесообразно. Хотя тенденция замены одних источников света другими, прослеживается повсеместно. О необходимости замены люминесцентных лампочек светодиодными и порядке выполнения этой работы .

Выводы и полезное видео по теме

По какому принципу работают люминесценты. Подробное объяснение всех нюансов функционирования экономичных и энергоэффективных приборов для освещения:

В чем заключаются основные отличия люминесцентных элементов от простых и традиционных ламп накаливания. Сравнение мощности, светопотока и энергопотребления двух современных осветительных изделий:

Что собой представляют компактные энергосберегающие лампочки люминесцентного типа. Как они работают, сколько ватт потребляют и для каких целей используются:

Прибор люминесцентного типа – это практичный аналог классической лампы накаливания. С его помощью можно обеспечить качественным светопотоком помещение любых габаритов, снизив при этом энергопотребление. Прослужит он долго и не доставит владельцам никаких существенных хлопот.

Потом, когда лампы отработают свой срок, их понадобится утилизировать, а взамен купить новые, более прогрессивные модули.

А какой тип лампочек предпочитаете вы и что думаете о лампочках-люминесцентах? Поделитесь с другими пользователями своим мнением, расскажите, в чем вы видите основные плюсы ЛЛ, а что, лично для вас, является существенным недостатком этих приборов.

Если вы владеете хорошими теоретическими знаниями по теме вышеизложенной статьи и хотите дополнить наш материал полезными нюансами, пишите, пожалуйста, свои комментарии в блоке ниже.

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные – База знаний Novolampa

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие. И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Весь ассортимент этой продукции можете посмотреть в разделе светодиодные лампы g13.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

В зависимости от типа светодиодной лампы существует два варианта установки ламп:

• С подключением ламп на AC 220V (подходит для любой исходной ПРА).
• С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

1. При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
2. Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

1. Подключение ламп на AC 220V:
Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее). Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.
Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
4. Вставьте светодиодные лампы.
5. Включите электропитание.

После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь. На что еще следует обратить внимание:

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом. Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон. Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок.

Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

Цоколи светодиодных ламп: а) не поворотный б) поворотный.

Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.

Лента товаров

Цвет

Белый (теплый)

Арт: 019424

В наличии 108 шт

Автолампа ARL-F42-3E Warm White (10-30V, 3 LED 2835) (ANR, Открытый) Arlight 019424

Цвет

Белый (холодный)

Арт: 013730

В наличии 200 шт

Светодиодная лампа AR-G9 2.5W 2360 White 220V (Arlight, Открытый) Arlight 013730

Цвет

Белый (дневной)

Арт: 015841

В наличии 200 шт

Светодиодная лампа AR-G9 2. 5W 2360 Day White 220V (Arlight, Открытый) Arlight 015841

Цвет

Белый (дневной)

Напряжение

Арт: LS940804

В наличии 200 шт

940804 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 4000K 20000H (в комплекте) Lightstar 940804

Цвет

Белый (теплый)

Напряжение

Арт: LS940802

В наличии 200 шт

940802 ЛАМПА LED 220V G45 E14 7W=65W 350LM 180G FR 3000K 20000H (в комплекте) Lightstar 940802

Цвет

Белый (дневной)

Напряжение

Арт: LS940414

В наличии 200 шт

940414 Лампа LED 220V Т20 G4 6W=60W 492LM 360G CL 4000K 20000H (в комплекте) Lightstar 940414

Цвет

Белый (теплый)

Напряжение

Арт: LS940412

В наличии 20 шт

940412 Лампа LED 220V Т20 G4 6W=60W 492LM 360G CL 3000K 20000H (в комплекте) Lightstar 940412

Цвет

Белый (теплый)

Напряжение

Арт: LS929042

В наличии 200 шт

929042 Лампа LED 220V TABL GX53 4. 2W=40W 320LM 180G FR 2800K 20000H (в комплекте) Lightstar 929042

Цвет

Белый (холодный)

Арт: 015990

В наличии 182 шт

Светодиодная лампа E14 CR-DP-G60 6W White (Arlight, ШАР) Arlight 015990

Арт: N70006

В наличии 190 шт

Светодиодная лампа DG105 GU10, спот, 5Вт, 220В, теплый белый, диммирование нет N70006

Цвет

Белый (дневной)

Напряжение

Арт: LS940504

В наличии 200 шт

940504 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 4000K 20000H (в комплекте) Lightstar 940504

Цвет

Белый (теплый)

Напряжение

Арт: LS940502

В наличии 200 шт

940502 ЛАМПА LED 220V C35 E14 7W=65W 380LM 180G FR 3000K 20000H (в комплекте) Lightstar 940502

Цвет

Белый (теплый)

Напряжение

Арт: LS930312

В наличии 200 шт

930312 Лампа LED 220V G95 E27 13W=130W 1100LM 180G FR 3000K 20000H (в комплекте) Lightstar 930312

Цвет

Белый (дневной)

Напряжение

Арт: LS930124

В наличии 200 шт

930124 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 4000K 20000H (в комплекте) Lightstar 930124

Цвет

Белый (теплый)

Напряжение

Арт: LS930122

В наличии 200 шт

930122 Лампа LED 220V A65 E27 12W=120W 950LM 180G FR 3000K 20000H (в комплекте) Lightstar 930122

Цвет

Белый (теплый)

Напряжение

Арт: LS929062

В наличии 200 шт

929062 Лампа LED 220V TABL GX53 6W=60W 520LM 180G FR 2800K 20000H (в комплекте) Lightstar 929062

Цвет

Белый (дневной)

Напряжение

Арт: LS940644

В наличии 200 шт

940644 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940644

Цвет

Белый (теплый)

Напряжение

Арт: LS940642

В наличии 200 шт

940642 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940642

Цвет

Белый (теплый)

Напряжение

Арт: LS940622

В наличии 131 шт

940622 Лампа LED 220V CA35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940622

Цвет

Белый (дневной)

Напряжение

Арт: LS940544

В наличии 200 шт

940544 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 4000K 20000H (в комплекте) Lightstar 940544

Цвет

Белый (теплый)

Напряжение

Арт: LS940542

В наличии 200 шт

940542 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/CH 3000K 20000H (в комплекте) Lightstar 940542

Цвет

Белый (теплый)

Напряжение

Арт: LS940522

В наличии 200 шт

940522 Лампа LED 220V C35 E14 7W=70W 460LM 60G CL/GD 3000K 20000H (в комплекте) Lightstar 940522

Цвет

Белый (дневной)

Напряжение

Арт: LS940494

В наличии 200 шт

940494 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 4000K 20000H (в комплекте) Lightstar 940494

Цвет

Белый (теплый)

Напряжение

Арт: LS940492

В наличии 200 шт

940492 Лампа LED 220V JC G9 6W=60W 405LM 360G FR 3000K 20000H (в комплекте) Lightstar 940492

Цвет

Белый (дневной)

Напряжение

Арт: LS940294

В наличии 200 шт

940294 Светодиодный модуль 220V 10W=100W 610LM 45G 4000K 20000H (в комплекте) Lightstar 940294

Цвет

Белый (теплый)

Напряжение

Арт: LS940292

В наличии 200 шт

940292 Светодиодный модуль 220V 10W=100W 610LM 45G 3000K 20000H (в комплекте) Lightstar 940292

Арт: N70003

В наличии 65 шт

Светодиодная лампа E27 BT98, шар, 10Вт, 220В, теплый белый, матовый, диммирование нет N70003

Цвет

Белый (теплый)

Напряжение

Арт: LS940442

В наличии 183 шт

940442 Лампа LED 220V JC G4 3W=30W 150±30LM 360G 3000K 20000H (в комплекте) Lightstar 940442

Цвет

Белый (дневной)

Напряжение

Арт: LS940254

В наличии 200 шт

940254 ЛАМПА LED 220V HP16 GU10 4. 5W=40W 195LM 120G FR 4000K 20000H (в комплекте) Lightstar 940254

Цвет

Белый (теплый)

Напряжение

Арт: LS940252

В наличии 200 шт

940252 ЛАМПА LED 220V HP16 GU10 4.5W=40W 195LM 120G FR 3000K 20000H (в комплекте) Lightstar 940252

Цвет

Белый (дневной)

Напряжение

Арт: LS940204

В наличии 200 шт

940204 ЛАМПА LED 220V MR16 G5.3 4.5W=40W 195LM 120G FR 4000K 20000H (в комплекте) Lightstar 940204

Цвет

Белый (теплый)

Напряжение

Арт: LS940202

В наличии 200 шт

940202 ЛАМПА LED 220V MR16 G5.3 4.5W=40W 195LM 120G FR 3000K 20000H (в комплекте) Lightstar 940202

Люминесцентные лампы. История и принцип работы люминесцентных ламп



Люминесцентные лампы.

Люминесцентная лампа — это устройство, в котором электрический разряд в проходя через пары ртути создаёт ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофора — например, смеси галофосфата кальция с другими элементами.

Световая отдача люминесцентной лампы в несколько раз больше, чем у ламп накаливания аналогичной мощности.

Раньше люминесцентные лампы называли так же лампами дневного света. Но теперь есть уже и другие лампы которые по спектру свечения близки к дневному свету.



История.

История ламп дневного света (люминесцентных ламп) начиналась с газоразрядных ламп.

Впервые свечение газов под воздействием электрического тока наблюдал Михаил Ломоносов, пропуская ток через заполненный водородом стеклянный шар.

Считается, что первая газоразрядная лампа была изобретена в 1856 году Генрихом Гейслером. Гейслер получил синее свечение от заполненной газом трубки, газ в трубке возбуждался при помощи соленоида.

23 июня 1891 года Никола Тесла запатентовал систему электрического освещения газоразрядными лампами (патент № 454,622), которая состояла из источника высокого напряжения высокой частоты и газоразрядных аргоновых ламп, запатентованных им ранее (патент № 335,787 от 9 февраля 1886 года). Аргоновые лампы используются и в настоящее время.

В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон продемонстрировал публике люминесцентное свечение.

В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово-белый свет.

В 1901 году Питер Купер Хьюитт продемонстрировал ртутную лампу, которая испускала свет сине-зелёного цвета, и таким образом была непригодна в практических целях. Однако, её конструкция была очень близка к современной, и имела намного более высокую эффективность, чем лампы Гейслера и Эдисона.

В 1926 году Эдмунд Гермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждённой плазмой, в более однородный бело-цветной свет, близкий по спектру к дневному.

Эдмунд Гермер считается изобретателем люминесцентной лампы дневного света.

Компания General Electric выкупила у Гермера патент и, к 1938 году, довела лампы дневного света до широкого массового использования.

В СССР после Великой Отечественной Войны тоже начали активные работы по разработке собственных люминесцентных ламп. В 1951 году за разработку люминесцентных ламп коллектив советских ученых В. А. Фабрикант, С. И. Вавилов, В. Л. Лёвшин, Ф. А. Бутаева, М. А. Константинова-Шлезингер, В. И. Долгополов. был удостоен званий лауреатов Сталинской премии второй степени.



Принцип работы люминесцентных ламп.

При работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах лампы, горит дуговой разряд. Стеклянная колба лампы заполнена инертным газом и парами ртути, проходящий через газ электрический ток приводит к появлению УФ-излучения. Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки стеклянной колбы покрыты специальным веществом — люминофором, которое поглощает УФ-излучение и излучает видимый свет. Изменяя состав люминофора, можно менять оттенок свечения лампы. В качестве люминофора используют в основном галофосфаты кальция и ортофосфаты кальция-цинка.

Дуговой разряд в лампе поддерживается за счёт термоэлектронной эмиссии заряженных частиц (электронов) с поверхности катода. Для запуска лампы катоды разогреваются либо пропусканием через них тока, либо ионной бомбардировкой в тлеющем разряде высокого напряжения («лампы с холодным катодом»).



Светильники дневного света.

Любая газоразрядная лампа (в том числе газоразрядная люминесцентная лампа низкого давления), в отличие от лампы накаливания, не может быть включена напрямую в электрическую сеть. Причин для этого две:

— в «холодном» состоянии люминесцентная лампа обладает высоким сопротивлением и для зажигания в ней разряда требуется импульс высокого напряжения;

— люминесцентная лампа после возникновения в ней разряда имеет отрицательное дифференциальное сопротивление, поэтому, если в цепь не будет включено сопротивление, то возникнет короткое замыкание и лампа выйдет из строя, либо возникнут проблемы с источником электрического тока.

Для решения этих проблем в светильниках, использующих люминесцентные лампы, применяют специальные устройства — балласты и пуско-регулирующие устройства.



Механизм запуска люминесцентной лампы с электромагнитным балластом и стартером.

В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания люминесцентной лампы применяется пускатель (стартер), представляющий собой небольшую неоновую лампу с подключённым параллельно ей конденсатором, заключённую в корпус. Один внутренний электрод неоновой лампы стартера неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве (есть также стартеры и с двумя гибкими электродами (симметричные)).



Рис. Схема включения люминесцентной лампы.



В исходном состоянии электроды стартера разомкнуты. Стартер подключается параллельно лампе так, чтобы при замыкании его электродов ток проходил через спирали лампы.

В момент включения к электродам люминесцентной лампы и стартера прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю. Спирали лампы холодные. Разряд в люминесцентной лампе отсутствует и не возникает, так как напряжения сети недостаточно для её зажигания. Но в лампе стартера от приложенного напряжения возникает тлеющий разряд, и ток проходит через спирали лампы и электроды стартера. Ток разряда мал для разогрева спиралей люминесцентной лампы, но достаточен для разогрева электродов стартера, отчего биметаллический электрод изгибается и замыкается с жёстким электродом. Так как напряжение сети может изменяться относительно номинальной величины, напряжение зажигания в лампе стартера подбирается таким, чтобы разряд в нём зажигался при самом низком напряжении сети. Ток, ограничиваемый индуктивным сопротивлением дросселя, течёт через спирали лампы и разогревает их. Когда замкнутые электроды стартера остывают (в замкнутом состоянии теплота на них не выделяется из-за малого сопротивления), цепь размыкается, и благодаря самоиндукции происходит бросок напряжения на дросселе, достаточный для зажигания разряда в люминесцентной лампе.

Параллельно неоновой лампе в стартере подключён конденсатор небольшой ёмкости, служащий для формирования резонансного контура совместно с индуктивностью дросселя. Контур формирует импульс достаточно большой длительности чтобы зажечь люминесцентную лампу (при отсутствии конденсатора этот импульс будет слишком коротким, а амплитуда слишком большой, и энергия, накопленная в дросселе, израсходуется на разряд в стартере). К моменту размыкания стартера спирали люминесцентной лампы уже достаточно разогреты, и если бросок напряжения, возникающий за счёт самоиндукции дросселя достаточен для пробоя, то происходит зажигание разряда в лампе. Рабочее напряжение лампы ниже сетевого за счёт падения напряжения на дросселе, поэтому напряжение погасания разряда в лампе стартера задают несколько больше, чем напряжение на люминесцентной лампе, поэтому повторного срабатывания стартера не происходит. В процессе зажигания люминесцентной лампы стартер иногда срабатывает несколько раз подряд, если он размыкается в момент, когда мгновенное значение тока дросселя равно нулю, либо электроды лампы ещё недостаточно разогреты.

По мере работы люминесцентной лампы её рабочее напряжение незначительно возрастает, и в конце срока службы, когда на одной из спиралей лампы израсходуется активирующая паста, напряжение на ней возрастает до величины большей, чем напряжение погасания разряда в лампе стартера. Это вызывает знакомое многим характерное непрерывное мигание вышедшей из строя люминесцентной лампы.



Люминесцентные лампы. История и принцип работы.

Женский сайт: Я-самая-красивая.рф (www.i-kiss.ru)

Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:

• Нестабильную работу при низкой температуре.
• Необходимость в правильной утилизации из-за паров ртути.
• Присутствие мерцания, для борьбы с которым требуется усложнять схему.
• Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:

• Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
• U-образными.
• Кольцевыми.
• Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

• Л лампа;
• Д дневной свет;
• Б белый;
• Т теплый;
• Е естественный;
• Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10. Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.

Выпускают люминесцентные лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение. Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Люминесцентные лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.

Похожие темы:

• Металлогалогенные лампы. Виды и устройство. Работа и применение
• ДРЛ и ДРВ лампы. Устройство и работа. Применение и особенности
• Индукционные лампы. Виды и устройство. Работа и особенности
• Натриевые лампы. Виды и устройство. Работа и применение
• Галогенные лампы. Виды и устройство. Работа и особенности
• Флуоресцентные лампы (люминесцентные). Виды и устройство. Работа
• Ксеноновые лампы. Виды. Устройство. Работа. Цветовая температура
• Ультрафиолетовая лампа. Виды и устройство. Применение

Как подключить люминесцентную лампу: схемы и особенности

Люминесцентная лампа является сложным техническим изделием. В основе её функционирования заложено несколько физических принципов. Чтобы изделие начало работать как лампа, излучающая свет, необходимо последовательно включить элементы её структуры.  Для этого нужно разобраться в вопросе, как подключить люминесцентную лампу к электрической сети, и выяснить все нюансы в рабочих схемах подключения.

Читайте в статье

• 1 Люминесцентные светильники
  • 1.1 Устройство и принцип действия
  • 1.2 Пуск лампы
  • 1.3 Поддержание рабочего режима
• 2 Преимущества и недостатки балластов разного типа
  • 2.1 ЭмПРА
  • 2.2 ЭПРА
• 3 Особенности и порядок классического подключение через электромагнитный балласт
  • 3.1 Схема подключения люминесцентной лампы с дросселем
  • 3.2 Схема люминесцентного светильника с двумя лампами
• 4 Особенности и порядок подключения через современный электронный балласт
  • 4.1 Включение электронного балласта для люминесцентных ламп: схема 36 w
  • 4. 2 Схема светильника 2 × 36 с электронным балластом
  • 4.3 Схема с использованием умножителей напряжения
• 5 Проверка работоспособности системы
• 6 Замена лампы
• 7 Заключение

Люминесцентные светильники

Разные источники света используют разные физические принципы для создания светового излучения. В лампочке накаливания ярко светится раскалённая электрическим током вольфрамовая проволока. Электричество превращается в тепло, а тепловая энергия – в световой поток. И всё это – в одной маленькой вольфрамовой спиральке. В люминесцентном светильнике в разных его элементах происходят разные физические процессы.

ФОТО: esklad59.ruЛюминесцентная лампа

Устройство и принцип действия

Люминесцентная лампа является представителем группы газоразрядных источников света. Внешне она изготовлена в виде стеклянного баллона произвольной формы – от трубки до спирали с завитушками. Баллон наполнен инертным газом  и парами ртути. Если в этом объёме создать электрический разряд, то в парах ртути возникает ультрафиолетовое излучение.

На внутреннюю поверхность баллона нанесён слой люминофора. Это такое вещество, которое под действием ультрафиолета начинает светиться в видимом спектре. Техническая задача состоит в том, чтобы заставить лампу непрерывно светиться после нажатия кнопки «Пуск» и до момента нажатия кнопки «Стоп».

В конструкции лампы смонтированы два катода, выводные штыри, концевая панель, трубки для отвода инертного газа, ртуть, стеклянная штампованная ножка, дополненная электровводами, и другие детали. Катоды имеют вольфрамовую спираль.

ФОТО: avatars.mds.yandex.netУстройство люминесцентной лампы

Пуск лампы

Чтобы запустить лампу в работу, сначала нужно на её контакты подключить напряжение. Нить накала начнёт нагреваться, и с неё пойдёт поток частиц эмиттера. Частицы активируют смесь инертного газа и паров ртути, газовая смесь начнёт ультрафиолетовое излучение. Ультрафиолет активирует люминофор, покрывающий внутреннюю поверхность колбы, и появляется свет видимого спектра. Лампа запущена.

В пусковую схему изначально поступает напряжение. Сначала ток не будет проходить через лампу, поскольку он ограничивается высоким сопротивлением внутренней среды. Он попадает на спирали катодов и производит их разогрев. Одновременно ток идёт на стартер и даёт толчок к образованию внутри него тлеющего разряда. После того как под действием тока контакты дросселя разогреются, наступает замыкание биметаллической пластины. В результате металл становится проводником и действие разряда прекращается. На следующем этапе происходит остывание биметаллического электрода, что приводит к размыканию контактов.

Поддержание рабочего режима

Режим «Включено» должен продолжаться до появления команды «Выключить». В составе люминесцентной лампы имеется два функциональных устройства – дроссель и стартер.

ФОТО: electricalschool.infoСхематическое изображение устройства стартера тлеющего разряда: 1 – выводы, 2 – металлический подвижный электрод, 3 – стеклянный баллон, 4 – биметаллический электрод, 6 – цоколь

Стартер – это стеклянный баллончик, наполненный инертным газом и содержащий два электрода – неподвижный и биметаллический. Стартер замыкает и размыкает электрическую цепь и запускает механизм розжига инертного газа, находящегося в колбе. Изменение температурного режима внутри стартера приводит к отрыву биметалической пластинки от неподвижного электрода.

В дросселе под влиянием самоиндукции возникает импульс повышенного напряжения, который пробивает газовый промежуток в колбе. Он даёт толчок к зажиганию лампы. Лампа будет продолжать свою работу. В этом смысл включения стартера и дросселя в схему управления лампой.

Преимущества и недостатки балластов разного типа

Для ограничения величины тока в газовом разряде и предупреждения выхода из строя из-за этого электродов в схемы последовательно включается нагрузка, которая называется по-разному: дроссель, балласт, балластник. Это представители категории пуско-регулирующией аппаратуры (ПРА). Существуют и применяются два вида балластников: электромагнитный и электронный.

ЭмПРА

Электромагнитный балласт (электромеханическая пускорегулирующая аппаратура – ЭПРА) создан на основе трансформаторной комплектации. Это и есть тот самый дроссель – катушка с сердечником. Дроссель при размыкании контактов формирует импульс напряжения с большой величины, обеспечивающий зажигание. Газовая среда в баллоне лампы излучает ультрафиолет, он облучает люминофор, а тот испускает видимый свет.

ЭПРА

Электронная пускорегулирующая аппаратура создаётся на обычных компонентах электронной техники: диодах, триодах, транзисторах, динисторах и т. п. В этом случае в одном устройстве в одной электронной схеме реализуются функции и дросселя, и стартера. Устройство получается лёгким, компактным и дешёвым.

У электронных пусковых устройств имеется хороший набор преимуществ перед магнитными. Они быстро срабатывают и включают лампы. Включённые лампы не мерцают, а устройства работают бесшумно. Тепловые потери снижены. Оптимальная схемотехника обеспечивает длительный срок службы.

Лампа с электронным балластом многофункциональна. Она работает в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Особенности и порядок классического подключение через электромагнитный балласт

Развитие и совершенствование схемотехники пускорегулирующей аппаратуры люминесцентных ламп привело к созданию целого ряда вариантов ПРА и схем подключения ламп.

Схема подключения люминесцентной лампы с дросселем

Дроссель включается последовательно с лампой дневного света, и его функцией является ограничение тока, протекающего через электроды лампы. Дроссель создаёт безопасный ток для конкретной лампы для разогрева её электродов при разжигании.

Функции дросселя состоят в поддержании равномерности разряда и корректировке тока при необходимости. В тот момент, когда светильник включается, дроссель сдерживает пусковой ток, после разогрева спиральных нитей выдаёт пиковое напряжение от самоиндукции и зажигает лампу.

ФОТО: avatars.mds.yandex.netСхемы бесстартерного включения одной и двух люминесцентных ламп: Л – люминесцентная лампа, Д – дроссель, НТ – накальный трансформатор

Дроссель образует импульс повышенного напряжения, благодаря которому возникает разряд в колбе лампы и обеспечивается стабилизация электрического разряд. При отклонениях напряжения в электрической сети дроссель обеспечивает бесперебойную работу лампы.

В трансформаторных схемах быстрого пуска люминесцентных ламп, использующих  в качестве балластного сопротивления дроссель, начальный подогрев катодов выполняется накальным трансформатором или автотрансформатором.

К особенностям бесстартерного подключения относятся некоторые специфические моменты. Поскольку ЭЛРА подбирается под конкретную нагрузку, то подсоединять к одной лампе устройство, предназначенное для двух ламп, запрещено. Если ЭПРА подключить к сети без нагрузки, то аппарат выйдет из строя.

Схема люминесцентного светильника с двумя лампами

Один светильник может состоять из двух одновременно работающих ламп. В этом случае каждый комплект монтируется в определённой последовательности, и между собой комплекты тоже смонтированы последовательно.

В светильниках, состоящих из двух ламп дневного света, два комплекта подключаются последовательно. Сначала фазный провод подключается ко входу дросселя. Затем провод с выхода дросселя идёт на один контакт лампы 1, со второго контакта уходит на стартер. Отсюда идёт связь со второй парой контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N).

ФОТО: stroychik.ruСхема одновременного подключения двух ламп дневного света

Так же подключается вторая трубка: сначала дроссель, с него  — на один контакт лампы 2, второй контакт этой же группы идёт на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

Особенности и порядок подключения через современный электронный балласт

Электронный балласт считается более современным и эффективным решением. Для пользователя существенно, что работающая лампа почти не мигает и другие технические характеристики значительно выше.

Включение электронного балласта для люминесцентных ламп: схема 36 w

Вся работа по переходу на новую электронную пускорегулирующую аппаратуру состоит в том, что старый балласт и стартер нужно удалить из конструктива лампы и прикрепить новый электронный балласт. Его входные клеммы подключаются к электрической сети, а выходные клеммы подключаются к двум полюсам лампы.

ФОТО: howelektrik.ruСхема соединения электронного балласта с двумя люминесцентными лампами

Схема светильника 2 × 36 с электронным балластом

Применение электронного балластника позволяет электрикам создавать различные варианты включения люминесцентных ламп. Разработаны схемы с высоким или низким коэффициентом полезного действия (КПД), на большую или меньшую мощность ламп. Лампы прекрасно работают с любым вариантом электроники.

ФОТО: fb.ruСхема балласта с высоким КПД

Схема с использованием умножителей напряжения

Умножитель напряжения – это фрагмент электронной схемы, состоящий из конденсатора и диода. Открытый диод позволяет конденсатору зарядиться до уровня, при котором он может питать нагрузку. Если нагрузка отсутствует, накопленное напряжение сохраняется, диод больше не открывается.

Умножитель может зажечь лампу, сам он в это время выполняет функцию выпрямителя. Умножитель напряжения может включить люминесцентный источник света в отсутствии дросселя-клапана и стартера. Его роль заключается в продлении срока службы сгоревших светильников. Эта схема сохраняет работоспособность даже при сгоревших нитях накала, так как выводы замыкаются между собой. Если умножитель выдаёт напряжение, достаточное для запуска, то лампа загорится.

Схема не рассчитана на длительную работу, она выручает в чрезвычайных и аварийных ситуациях. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Внимание! Службы, охраняющие здоровье работников, не рекомендуют применять это в жилых помещениях, мастерских или гаражах из-за высокого коэффициента мерцания.

Проверка работоспособности системы

Каждый заново созданный продукт (и любое техническое изделие таковым является) после изготовления следует протестировать. Это комплексный процесс, состоящий из проверок на безопасность, функционирование, полноту возможностей, соответствие техническим стандартам и нормам.

Функциональное тестирование даёт полную информацию о состоянии проверяемого продукта на текущий момент, а также подробное описание недоработок и перспективы их устранения. В ходе анализа учитывается специфика продукта и требования к нему.

Люминесцентные лампы в своём составе имеют вольфрамовую нить накаливания. Для повышения срока её живучести нить покрывается слоем активного щелочного металла. Но при частых и многочисленных включениях и выключениях защитное покрытие осыпается и нить перегорает. Проверить, цела ли нить накала, легко можно мультиметром. При нарушении герметичности баллона в лампу попадает воздух, и такую лампу следует заменять.

Неисправность дросселя обнаруживается по его гудению, мерцанию лампы, появлению «змеек» внутри лампы, слишком короткой работе после включения. Сгоревший дроссель пахнет горелым, он ремонту не подлежит, надо только менять

Замена лампы

У пользователей популярны лампы с цоколем G5, G13. Иногда есть дефект в самой лампе, иногда неисправен дроссель или стартер. При замене на исправный нужно сначала обесточить светильник, снять плафон, потом вынуть лампу, повернув её на 90⁰ и слегка потянув. Купить такую же новую и вставить её на то же место. Можно подключить электричество и проверить, что всё работало. А вот если новая лампа не заработает, есть все основания подозревать дроссель. Его изъятие и замена требуют специальных знаний и умений. И стоимость будет высокой, почти равной стоимости самого светильника.

Заключение

Люминесцентные лампы дневного света экономичнее, чем привычные лампы накаливания, но их работоспособность требует регулярных проверок, а мерцание может навредить глазам. Удобнее работать со светодиодными лампами, но они стоят дороже. Эта техника непрерывно совершенствуется и обновляется. Просто нужно следить за информацией.

Fluorescent Light — Bilder und Stockfotos

67.926Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 67.

926 fluorescent light Stock- Фотографии и фотографии. Например, если вы используете компактную люминесцентную лампу, вы можете выбрать более красивую складскую галерею на складе.

neonrahmen mit regalen an der roten backsteinwand. klassische runde 80er jahre stil glänzend leuchtende leuchtreklame. — флуоресцентные лампы — графика, -клипарт, -мультфильмы и -символ

Neonrahmen mit Regalen an der roten Backsteinwand. Klassische…

неоновая палочка, лазерный луч с блестящим световым эффектом. lila blauer farbverlauf, elektrischer donnerbolzen, fluoreszierende halogenstrahllinieisoliert auf dunklem Transparentem Hintergrund. vektorillustration — флуоресцентный свет сток-графика, -клипарт, -мультфильмы и -символ

Neon-Stick, Laserstrahl mit glühendem Lichteffekt. Lila blauer…

led light speed abstraktehintergrund technologie bewegung neon streifen bunte muster verschwommen prisma blau lila rosa linien hell futuristische fluoreszierende textur schwarz hintergrund verzerrt makrofotografie — флуоресцентный свет стоковые фотографии и изображения

Led Light Speed ​​abstrakte Hintergrund Technologie Bewegung Neon. ..

hell leuchtende blätter mit neonrahmen im realistischen stil — флуоресцентное освещение стоковые графики, -клипарты, -мультфильмы и -символы mit brille mit Laptop for online-arbeit oder kommunikation im neonlicht — флуоресцентное освещение, фотографии и фото

Fokussierter junger schwarzer Mann mit Brille mit Laptop for…

вектор-неоновая книга алфавитов в розовом цвете — флуоресцентный свет фондовая графика, -клипарт, -мультфильмы и -символ

Вектор-неоновая книга алфавитов в розовом . Cooles appoder werbekonzept — флуоресцентное освещение фото и фото

Aufgeregter junger schwarzer Kerl mit Tablet-Computer, der in…

ultravioletter galaxienhintergrund. weltraumhintergrund иллюстрация вселенная с туманностью. 2018 lila technologiehintergrund. konzept der künstlichen intelligenz — флуоресцентное освещение, графика, клипарт, мультфильмы и символы

Ультрафиолетовый галактический хинтергрунд. Weltraumhintergrund…

retrowave-astronaut im unendlichen warptunnel. Футуристический фон 3D-рендеринга — флуоресцентные лампы фото и изображения

Retrowave-Astronaut в открытом варптоннеле. Futuristisches…

Mann, der Breakdance-Bewegungen auf dem parkplatz durchführt — флуоресцентные лампы, фото и фотографии studiert oder aus der ferne arbeitet, eine online-konferenz im neonlicht abhält — флуоресцентное освещение, фото и фотографии

In voller Länge eine junge schwarze Dame, die einen Tablet-PC…

3D-рендеринг, абстрактно-розовый неоновый фон с хорошо светящимися линиями в ультрафиолетовом спектре — флуоресцентное освещение стоковые фотографии и изображения

3D-рендеринг, абстрактно-розовый Neon Hintergrund mit welligen…

heller neonrahmen mit weißem und grünem leuchten auf dem hintergrund tropischer pflanzen, blättert modernes sommerblumenarrangement — флуоресцентное освещение стоковые фотографии и изображения

heller neonrahmen mit weißem und grünem leuchten auf dem…

Tropischer Hintergrund mit neonrahmen verschiedener geometrischer formen — флуоресцентное освещение сток-графика, -клипарт, -мультфильмы и -символ

Tropischer Hintergrund mit Neonrahmen verschiedener. ..

eine frau mit fluoreszierendem make-up bemalt — флуоресцентное освещение сток-фотографии и изображения 02 Bilder 9003 Eine Frau mit fluoreszierendem Make-up bemalt

3d-рендеринг, абстрактный фон с хорошей линией. leuchtendes rosa blau rotes neonlicht im ultravioletten spektrum — флуоресцентный свет стоковые фотографии и изображения

3D-Render, abstrakter Hintergrund mit welliger Line….

blue neon-cyberpunk-hintergrund mit tropischen blättern. векториллюстрация. — флуоресцентная лампа сток-графика, -клипарт, -мультфильмы и -символ

Синий неон-киберпанк-хинтергрунд с тропическим светом….

sammlung von schwarz-weißen lampen oder globus-iconen — флуоресцентная лампа сток-графика, -клипарт, -cartoons und -symbole

Sammlung von schwarz-weißen Lampen oder Globus-Ikonen

leuchtstoffröhren verwendet — флуоресцентное освещение стоковые фотографии и изображения

Leuchtstoffröhren verwendet

blatt des tropischen monstersa palme neonbeleuchtung auf lila fluoreszierendem hintergrund minimales konzept — флуоресцентное освещение стоковые фото и изображения

Blatt des tropischen Monstersa Palme Neonbeleuchtung auf lila. ..

neontembuntlimitab-rendering, 3D-рендеринг, neon straktlitab-rendering лазерное шоу производительности bühne beleuchtung. rechteckige geometrische formen, quadratische rahmen,virtelle realität. лейхтенде неонлиниен. современный дизайн — люминесцентные лампы стоковые фотографии и изображения

3D-рендеринг, абстракция Hintergrund mit buntem Neonlicht….

zerstörung licht neon-schrift. buchstabe o — флуоресцентное освещение фото и фото

Zerstörung Licht Neon-Schrift. Buchstabe O

Африканский юный фрау с копфхёрном и удобным в ночи — флуоресцентные лампы сток-фото и фото современный Штайнмауэр

weiße leuchtstofflampe auf weißemhintergrund isoliert. leuchtstoffröhre — люминесцентные лампы, фото и фото

Weiße Leuchtstofflampe auf weißem Hintergrund isoliert….

люминесцентные лампочки — люминесцентные лампы, фото и фотографии

Glühfaden und fluoreszierend Lightbulbs

неоновый фарб бухштабен. — флуоресцентный свет, графика, клипарт, мультфильмы и символы

Lila Neon Röhre Alphabet Schriftart. Неон Фарбе Бухштабен.

hype neon zeichen — флуоресцентные лампы стоковые фото и фотографии

Hype Neon Zeichen

крутое мобильное приложение. seitenansicht des glücklichen schwarzen mannes mit modernem smartphone in neonlicht, kopierraum — флуоресцентное освещение, фотографии и изображения

Coole mobile App.

люминесцентные лампы — фото и фотографии

неоновые лампы — люминесцентные лампы фото и фотографии

Neonlicht

люминесцентные лампы — изолированные векторные иллюстрации. — флуоресцентные лампы — графика, -клипарт, -мультфильмы и -символ

Leuchtstofflampe isoliert Vector Illustration.

Dunkle Tunnel с синим и розовым неоновым светом. — флуоресцентное освещение фото и изображения

Dunkle Tunnel с синим и розовым Neonlicht.

leuchtstoffröhre в гараже einer — флуоресцентные лампы сток-фото и изображения

Leuchtstoffröhre в гараже einer

vier ampeln in der nacht — люминесцентные лампы сток-фотографии и изображения

Vier Ampeln in der Nacht

futuristischer sci-fi-betonraum. портал виртуальной реальности, компьютерная видеоигра, фармация, лазерная энергия. синий неоновый свет — стоковые фото и изображения

Futuristischer Sci-Fi-Betonraum mit leuchtendem Neon. Виртуально-реальные

полных длинных длинных женских портретов, с удобной пружиной, готовых изображений в неоновых цветах, макет для веб-сайта или приложения — флуоресцентные лампы, стоковые фотографии и изображения ..

неоновый свет на прозрачном фоне. blau, weiß, gelb, orange, grün, rosa, rote led-linien leuchtende vektorillustration. elektrisches farbpaketdesign für party oder clubs — флуоресцентные лампы, графика, клипарты, мультфильмы и символы

Neon-Leuchtstäbe auf Transparentem Hintergrund. Blau, weiß, gelb,

porträt des jungen mannes beleuchtet von rosa und blue neonlicht in der stadt — флуоресцентное освещение стоковые фотографии и изображения

Porträt des jungen Mannes beleuchtet von rosa und blue… задний план. экзотические пальмы и пфланзен в стиле ретро и флуоресцентный свет. zeitgenössisches botanisches konzept. — флуоресцентные лампы стоковые фото и изображения

Tropischer dunkler Trenddschungel в неоновом цвете Beleuchtung fü

футуристический туннель-leuchtstofflampen. 3D-рендеринг — флуоресцентное освещение фото и изображения

Futuristische Tunnel-Leuchtstofflampen. 3D-рендеринг

Weiße leuchtendem neon buchstaben — флуоресцентное освещение стоковые графики, -клипарты, -мультфильмы и -символы -lichtlampenelemente für nachtparty-banner. rosa und blaue neonlichtröhren auf wandhintergrund. Копировальная площадь. Bunt leuchtende linien. — флуоресцентные лампы — графика, -клипарт, -мультфильмы и -символ

Hängende Halogende LED-LichtlampenElemente für Nachtparty-Bann

караоке-бар neon beleuchtetes logo mit mikrofon — fluorescent light stock-grafiken, -clipart, -cartoons und -symbole blau verschwommen prisma spektrum linien schwarzhintergrund dunkel helle technologiehintergrund — флуоресцентное освещение стоковые фотографии и изображения

Geschwindigkeit Motion Stripe Neon bunte abstrakte blue. ..

светодиодная лента — флуоресцентное освещение стоковые фото и изображения

светодиодная лента

современный эстетический коллаж с бергеном, розой и землей без воды. портал, zeit- und raumreisekonzept — люминесцентные лампы стоковые фото и изображения

Moderne ästhetische Kunstcollage mit Bergen, rosa Himmelswolken…

leuchtstoffröhren — люминесцентные лампы стоковые фотографии и изображения

Leuchtstoffröhren

set aus weßdemi gelbem, blauem -zylinder-standpodium mit leuchtendem neon в bogenform. абстрактный векторный рендеринг геометрических форм. минимальная сцена. bühnenshowcase, mockup-productdisplay. — флуоресцентные лампы — графика, -клипарт, -мультфильмы и -символ

Set aus gelbem, blauem, rosa, weißem realistischem 3D-Zylinder-Sta

Moderne Küche im luxus-apartment — флуоресцентное освещение фото и изображения

Moderne Küche im Luxus-квартира

tier korpion tierwelt leuchten uv licht gift gift natur gefährs — флуоресцентные лампы фото и изображения

Tier Skorpion Tierwelt leuchten uv Licht Gift Gift Natur gefährlic

Detailansicht der eine neonlicht u-bahn and einer палочка. — флуоресцентные лампы фото и фото

Detailansicht der eine Neonlicht U-Bahn and einer Wand.

неоновый световой алфавит. glühende neon gefärbt 3d moderne schrift — флуоресцентный свет, графика, клипарт, -мультфильмы и символы

Neon Licht Alphabet Schriftart. Glühende Neon gefärbt 3d moderne…

абстрактный фон молнии — флуоресцентное освещение, графика, -клипарт, -мультфильмы и -символ

абстрактный фон молнии

блестящий символ линии. светодиодные лампы, лампы накаливания, лампы накаливания, галогенные, диодные и другие лампы. dünne lineare zeichen für idee, konzept, elektrische shop — флуоресцентные лампы, графика, клипарты, мультфильмы и символы

Glühbirnen flache Linie Symbole. LED Lampen-Typen,…

futuristischer neonhintergrund mit vertikalen streifen — флуоресцентное освещение stock-grafiken, -clipart, -cartoons und -symbole Bilder

Blaue Leuchtstoff Glühlampen hängen 3D-Rendering

big data verbindung kommunikation abstrakt glasfaser wirbel gitterspiralmuster laser licht blue weiß stern kreis kurve form navy blau schwarzhintergrund unscharfe bewegung digitalanzeige defokussierte9 виртуальная реальность 16формат фрактал изобразительное искусство фэнтези — флуоресцентный свет стоковые фото и изображения

Big Data Verbindung Kommunikation Abstrakt Glasfaser Wirbel. ..

zwei wunderschöne hip-hop-girls, die auf dem blau-orangefarbenen hintergrund in neon tanzen — флуоресцентное освещение стоковые фото и рисунок

Zwei wunderschöne Hip-Hop-Girls, die auf dem blue-orangefarbenen…

из 100

Fluorescent Light Bulb — изображения и стоковые фото

12,276 изображения

• изображения
• Фото
• Grafiken
• Vektoren
• Видео

Пальсифицированные

Niedrigster Preis

Signature

Beste CaliTät

Durchstöbern Sie 12.276

Fluorscent Light Bulb SCOST-FOTOGRAF. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Минималистичный 3D-мультяшный желтый блестящий символ. idee, lösung, geschäft, strategiekonzept. — люминесцентная лампочка сток-графика, -клипарт, -мультфильмы и -символ

Минималистичный 3D-мультяшный стиль с желтым блестящим символом. Idee, Lösung,…

Glühbirne und CFL-lampe symbole — люминесцентные лампочки стоковые изображения, -клипарты, -мультфильмы и -символы bilder

Glühfaden und Fluoreszierend Lightbulbs

led licht strom sparenden konzept. asia mann wechselnden kompakt-leuchtstofflampen (cfl) lampen mit neue birne. — люминесцентные лампы фото и изображения

LED Licht Strom запасная Konzept. Азия Mann wechselnden Kompakt-L

lila neon röhre schriftart алфавит. неоновый фарб бухштабен. — люминесцентная лампочка — графика, -клипарт, -мультфильмы и -символ

Lila Neon Röhre Alphabet Schriftart. Неон Фарбе Бухштабен.

leuchtstoffröhren verwendet — люминесцентные лампочки стоковые фото и изображения0002 Energiesparende und LED-Lampen isometrische Vector-Illustration

символ ökologisches gleichgewicht — флуоресцентная лампочка, графика, -клипарт, -мультфильмы и -символ

Symbol ökologisches Gleichgewicht

entwicklung der glühbirne. вольфрамовая лампа, leuchtstofflampe и светодиодная лампа. — фото люминесцентных ламп и изображение

Entwicklung der Glühbirne. Wolfram-Lampe, Leuchtstofflampe und…

glühbirne icons — acme-serie — флуоресцентные лампы стоковые графики, -клипарты, -мультфильмы и -символы

Glühbirne Icons — Acme-Serie

неоновая палочка, лазерный луч с блестящим световым эффектом. lila blauer farbverlauf, elektrischer donnerbolzen, fluoreszierende halogenstrahllinieisoliert auf dunklem Transparentem Hintergrund. векторные иллюстрации — люминесцентные лампы сток-графики, -клипарт, -мультфильмы и -символ

Neon-Stick, Laserstrahl mit glühendem Lichteffekt. Lila blauer…

glühbirnen flache linie symbole. светодиодные лампы, лампы накаливания, лампы накаливания, галогенные, диодные и другие лампы. dünne lineare zeichen für idee, konzept, elektrische shop — люминесцентные лампы, графика, клипарт, мультфильмы и символы

Glühbirnen flache Linie Symbole. LED Lampen-Type,…

alte verbrante leuchtstofflampen. — фото люминесцентных ламп и изображение

Alte verbrannte Leuchtstofflampen.

weiße leuchtstofflampe auf weißemhintergrund isoliert. leuchtstoffröhre — люминесцентные лампочки стоковые фото и иллюстрации

Weiße Leuchtstofflampe auf weißem Hintergrund isoliert….

leuchten und geräte symbole — люминесцентные лампочки стоковые графики, -клипарты, -мультфильмы и -символы

Leuchten und Geräte Symbole

ändern — люминесцентные лампы stock-fotos und bilder

Ändern

kompaktleuchtstofflampe (ausgeschnitten) — люминесцентные лампочки stock-grafiken, -clipart, -cartoons und -symbole

Глянец

Глянцевый символ иллюстрации-вектор — флуоресцентная лампочка сток-графика, -клипарт, -мультфильмы и -символ

Глянцевый символ Иллюстрация-вектор мультфильмы и символ

Glühbirne Doodle in einem naiven handgezeichneten Stil

neonröhrenlampen und led-streifen, lange glühbirnen — графика люминесцентных ламп, -clipart, -cartoons und -symbole

Neonröhrenlampen und LED-Streifen, Lange Glühbirnen Energy

. asia mann wechseln compact-fluoreszenz (cfl) glühbirnen mit neuen led-glühbirne. — люминесцентные лампы фото и фото

Energiesparkonzept. Asia Mann wechseln Compact-Fluoreszenz (CFL).0002 Nahtlose Licht Hintergrund

Detailansicht der eine neonlicht u-bahn and einer палочка. — фото люминесцентных ламп и фотографии

Detailansicht der eine Neonlicht U-Bahn and einer Wand.

fluoreszierender beleuchtung einschalten — люминесцентные лампы сток-фото и изображения стоковые фотографии и фотографии лампочки

Discarded Glühbirnen Füllung-Box mit Recycling-Veranstaltung

verschiedene arten der beleuchtung — люминесцентные лампы stock-fotos und bilder

Verschiedene Arten der Beleuchtung

normalbeleuchtung, kompakte fluoreszierend und halogen-foto-lamp 0, 29lderbeleund-lamp — люминесцентные лампы 0 компактные флуоресцентные и галогенные лампы

glühbirnen editierbare schlaganfall icons — флуоресцентные лампочки стоковые графики, клипарты, мультфильмы и символы

Glühbirnen editierbare Schlaganfall Icons

sammlung von schwarz-weißen lampen oder globus-iconen — люминесцентные лампы стоковые графики, -клипарты, -мультфильмы и -символы

Sammlung von schwarz-weißen Lampen oder Globus-Ikonende lampenlündlüundlüundlätründe lamp. — фото люминесцентных ламп и изображение

Energiesparende Lampe und glühende Lampe.

ideenkonzepte, творческое вдохновение, weiße glühbirne auf grauem und gelbemhintergrund. — люминесцентные лампы фото и изображения

Ideenkonzepte, Kreativitätsinspiration, Weiße Glühbirne auf…

glühbirnen realistische 3d-vectorillustrationen setzen. verschiedene glühbirnentypen mit verschiedenen formen, die auf weißemhintergrund isoliert sind. галогенные, светодиодные, люминесцентные, энергосберегающие и CFL-лампы. Moderne beleuchtung — люминесцентные лампочки стоковые графики, -клипарты, -мультфильмы и -символы

Реалистичные 3D-векторные иллюстрации, наборы….

лампы с обтравочным контуром — люминесцентные лампочки стоковые фотографии и изображения

Lampen mit Clipping Path

глухой. набор символов глубирне. isoliert auf weißem Hintergrund. электр. — люминесцентная лампочка с графикой, -клипартом, -мультфильмами и -символами

Glühbirnen. Набор символов Глубирне. Isoliert auf weißem Hintergrund.

bunte neonquadrat-schilder gesetzt. leuchtende farbrechtecke auf Transparentem Hintergrund. glänzende led-oder halogenlampen rahmen баннер. leuchtend futuristische vektorabbildung für die dekoration — флуоресцентные лампочки, графика, клипарт, мультфильмы и символы

Bunte Neonquadrat-Schilder gesetzt. Leuchtende Farbrechtecke auf…

licht — люминесцентные лампочки стоковые графики, -клипарты, -мультфильмы и -символы компактные люминесцентные лампы clipping path — люминесцентные лампочки стоковые фотографии и изображения

Компактные люминесцентные лампы Clipping Path -19 quarantäne zu hause — люминесцентные лампочки, фото и фото

AfroAmericanischer Mann wechselt Glühbirne während COVID-19…

абстрактный фон с синей лампой leuchtstoff. неоновые люминесцентные лампы накаливания и фотографии

Abstrakter Hintergrund mit blue Leuchtstofflampen. Neon-Glühen…

люминесцентная лампа

голубая люминесцентная лампочка рисунок

Vintage Lampen über dunklen Hintergrund mit Textfreiraum

leuchte, flash lampen linie symbole. nach hause und außenbeleuchtung ausrüstung — leuchter, wandleuchter, schreibtischlampe, glühbirne, steckdose. вектор-иллюстрация, zeichen für elektrische, интерьерный магазин — люминесцентные лампы сток-графика, -клипарт, -мультфильмы и -символ

Leuchte, flash Lampen Line Symbole. Nach Hause und Außenbeleucht

glühbirne — люминесцентные лампы стоковые фото и фотографии

Glühbirne

неоновые горизонтальные лампы — люминесцентные лампочки стоковые графики, -клипарты, -мультфильмы и -символы

Neon horizontale Lampe

glühbirne symbol — люминесцентная лампа стоковая графика, -клипарт, -мультфильмы и -символ

Glühbirne Symbol

fluoreszierend u-bahn — люминесцентная лампочка стоковые фотографии и изображения farblampen — люминесцентные лампы стоковые графики, -клипарты, -мультфильмы и -символы

Neonröhrenlampen, lange fluoreszierende Farblampen

sparangebote mit effizientem kompakte fluoreszierend glühbirne — люминесцентные лампочки стоковые фотографии и изображения

Sparangebote mit effizientem compakte fluoreszierend Glühbirne

glühbirnen flache glyphe symbole. светодиодные лампы, лампы накаливания, лампы накаливания, галогенные, диодные и другие лампы. dünne lineare zeichen für idee, konzept, elektrische shop. Твердый силуэт, идеальный пиксель 64 x 64 — люминесцентная лампа на складе — графика, -клипарт, -мультфильмы и -символ

Glühbirnen flashe Glyphe Symbole. LED Lampen-Type,…

weiße energyparlampe auf einem Orangefarbenenhintergrund mit kopierraum. led weiße glühbirne, konzept der neuen idee — люминесцентные лампы стоковые фотографии и изображения

Weiße Energiesparlampe auf einem orangefarbenen Hintergrund mit…

schwarze und weiße röhren-glühbirne — флуоресцентная лампа сток-графика, -клипарт, -мультфильмы и -символ

Schwarze und weiße Röhren-Glühbirne

флуоресцентная лампа сток- grafiken, -clipart, -cartoons und -symbole

Углеродный след

Белые люминесцентные лампы — стоковые фотографии и изображения

Белые голубые

25 Идеи блестящие линии символ — Люминесцентные лампочки стоковые изображения, -клипарт, -мультфильмы символ

25 Idee Glühbirne geringe Line Symbole

us-flagge — флуоресцентные лампочки стоковые фото и изображения

US-Flagge

glühbirne doodles 1 — флуоресцентные лампочки стоковые графики, -клипарты, -мультфильмы и -символы

Glühbirne Doodles 3 3 9 d neonlicht вектор — люминесцентная лампа сток-графика, -клипарт, -мультфильмы и -символ

3 d Neonlicht вектор

фон 100

Люминесцентные лампы | B&H Фото Видео

Фильтровать по:

Сортировка By:

Просмотр изменения:

Добавить в сравнение

Лампа замены удара для кольца FRC-RL19 (большой)

B & H # IMFRCRL19LAL MFR # FRC-RL19lampl

Ключевые характеристики

• 1212. 52003

  . /- 200K)

Посмотреть все детали

Добавить в сравнение

Kino Flo True Match Компактная люминесцентная лампа — 55 Вт/5500K — 21″

B&H # KIKF5555DL MFR # 9 0902 65003 Добавить в сравнение0003

Kino Flo True Match 21 » 55C-K32 Компактная лампа — 55 Вт/3200K

B&H # KIKF3255T MFR # 55C-K32

55

7 обзоров

Ключевые функции

• 5500K Сбалансированный свет
• CRI: 91
• Подходит для всех E26/E27 Средние базовые сокты
• Использование 25% Energy of Tungsten

Доступны в других стилях.0002 Add to Compare

Impact Spiral Fluorescent Lamp (32W/120V)

B&H # IMSF32120 MFR # SF-32-120

26 Reviews

Key Features

• Daylight Balanced
• 10,000 Hour Lamp Life

See All Details

Другие варианты покупки

Используется для 8,00 $

Добавить в сравнение

American DJ Lamp Lite 40W Black Light Fluorescent Tube (48″)

B&H # AMLLF40BLB MFR9 # LL-F00BL3 Review0297 Ключевые функции

• 40W Черная лампочка
• 120 Вак
• Ультрафиолетовая длина волны: 365NM
• T8 Bulb

См. Детали

Доступны в других стилях, конфигурации и Kits

053 Alzo Clac (85W, 120V)

B&H # AL15125504 MFR # 1512-55-04

3 Reviews

Key Features

• 5500K Daylight Balanced
• Compact Fluorescent Lamp, CRI: 91
• Fits all E26/E27 Medium Base Sockets
• генерирует очень небольшое тепло

Доступно в других стилях, конфигурации и наборах

Другие варианты покупки

Используются для $ 64.50

Добавить в Compare

Eiko SP27/50K Spiral Fluprescent Lampcent (26W/1206 906). B&H # EIFS27 MFR # SP27/50K

43 Обзоры

Основные характеристики

• Винтовое основание E26
• Баланс дневного света 5000K

Подробнее

6

3 9

3 9 шт. 0003

Добавить в сравнение

Kino Flo 4 ‘Kino 800ma KF55 SFC True Match Fluorescent Lamp (6 ламп)

B & H # Kilkf554C6 MFR # 488-K55-S/6P

36 Обзоры

Ключевые особенности

• Daylight
6666666

266666912

• Daylight
666666666666666666666666666666666666666666. Собственные покрытие
• Без мельница
• Охладно до прикосновения

$ 218 ⁴⁵

Добавить в сравнение

American DJ Lame Lite 20W Black Light Fluorestent Tube (24 «)

B & h # # # # allf20blb # llb20blb # ll-f20blb # ll-f20blb # ll-f20blb #

Ключевые функции

• 20W Черная лампочка
• 120 В переменного тока
• Ультрафиолетовая длина волны: 365 нм
• T8 Bulb

См. Все детали

Доступны в других стилях, настройки и Kits. Компактная люминесцентная лампа (13 Вт, 120 В)

B&H # EISP13 MFR # SP13/50K

Основные характеристики

• Цветовая температура: 5000K
• Срок службы лампы 10 000 часов
• Medium E26 Screw Base
• CRI: 82

See All Details

Add to Compare

Digital Juice Biax 55W / 5400K Fluorescent Lamp for Aura Lighting Fixtures

B&H # DIA55BFB MFR # FLOR1-BULB1

5 Reviews

Основные характеристики

• 5400K Цветовая температура дневного света
• Максимальный световой поток 3800 люмен
• Срок службы лампы 8000 часов
• Индекс цветопередачи >

  6

  B & H # AL151255 MFR # 1512-55

  7 Обзоры

  Ключевые функции

  • 5500K Сбалансированный свет
  • Compact Fluorescent Lampest, 91
  • FITS All E26/E27 Средние базовые склады
  • GEATTER 9009
  • GEATTER. Доступны другие модели, конфигурации и комплекты

    Фотолампа ALZO CFL (45 Вт/120 В, 4 шт.)

    B&H # AL11465504K MFR # 1146-55-04

    0006
  • CRI: 91
  • Подходит для всех патронов E26/E27 со средним цоколем
  • Использует 25% энергии вольфрамовой лампы

  Доступен в других стилях, конфигурациях и комплектах

  Добавить в сравнение

  KWino 5″ 6 KWino Flo2603

  Матч-флуоресцентная лампа

  B & H # KI26SK55120 MFR # 26S-K55-120

  28 Обзоры

  Ключевые особенности

  • Дневной сбалансированный
  • CRI 95
  • UNCO. 0002 Добавить в сравнение

    Спиральная флуоресцентная лампа EIKO (105W/120V)

    B & H # EIFS105Z MFR # SP105/50/MED

    36 Обзоры

    Ключевые функции

  • • 5000K
    • Self Ballasted, Compact
    9
    • 5000K
    • .
    • Винтовое основание E-26

    См. все детали

    Другие варианты покупки

    Используется для 14,00 $

    Добавить в сравнение0306

    B&H # WEK4827 MFR # K4827

    2 Reviews

    Key Features

    • Color Temperature: 5600K
    • Daylight-Balanced
    • Bulbs Emit Minimal Heat
    • Average Life: 8000+ Hours

    See All Details

    6

    Шт.

    Добавить в сравнение

    Kino Flo 4′ Kino 800ma KF32 SFC Люминесцентная лампа True Match (6 ламп)

    B&H # KILKF324C6 MFR # 488-K32-S/6P

    15 отзывов

    Основные характеристики

    0003

    • Сбалансированная вольфрама
    • БЕЗОПАСНОСТЬ
    • Без мельница
    • Охлаждение до прикосновения

    $ 218 ⁴⁵

    Добавить в Compare

    Eiko FML27/6503

    . FML27/65

    6 отзывов

    Основные характеристики

    • Лампа FML T-4 со сбалансированным дневным светом
    • Цветовая температура: 6500K
    • CRI: 82
    • GX10q-4 Base
    • 6

      0 Добавить к 3

      6

      5 Добавить к 30305 Лампа CFLi со средним цоколем Eiko со средним цоколем и собственным балластом (23 Вт, 120 В перем. тока)

      B&H # EISP23 MFR # SP23/50K

      : 5000K
    • Мощность: 1600 люмен

    Добавить в сравнение

    Люминесцентная лампа Interfit 32 Вт для светильников Super Cool-lite 6 и 9

    B&H # INFLSCL MFR # INT042

    9 отзывов Основные характеристики003
    • E26 База
    • Срок службы: 3000 часов
    • Цветовая температура: 4800-5200K

    См. Все детали

    Добавить в сравнение

    MyStudio 18 «5000K 15W» Daylight «FluorScent Buporbent For MyStudio

    . MFR # MSBULB
    1 Обзор

    Основные характеристики

    • Мягкий, равномерный флуоресцентный свет
    • 5000K Лампа накаливания 18 дюймов
    • Лампа накаливания

    Посмотреть все детали

    Ожидаемая готовность к работе 3 — дня работы 90:020003

    Добавить в сравнение

    Американская замененная лампа DJ для УФ-панели HP

    B & H # AMLLUVP40 MFR # LL-UVP40

    Ключевые функции

    • Один 40 Вт лампа
    • . к сравнению

      Eiko Spiral Fluorescent Lamp 40W/120V 5000K E26 Base

      B&H # EISP42 MFR # SP42/50K

      14 Отзывы

      Добавить к сравнению

      FloLight 55W Biax 5400K Сменная лампа

      B&H # FLFLTD MFR # FL-TD

      6 отзывов

      Основные характеристики

      • Сменная трубка для FL-110, FB-110, FL-220, FB-220, FL-330, FB-330, FL-440 и FB-440 fluorescent fixtures

      See All Details

      Add to Compare

      Eiko Spiral Fluorescent Lamp 4100K (105W / 120V)

      B&H # EIFS105Q MFR # SP105/41/MOG

      3 Reviews

      Key Features

      • 4100K
      • Срок службы лампы 8000 часов
      • Резьбовое основание E39 (Mogul)

      См. Все детали

      Добавить в сравнение

      Спиральная флуоресцентная лампа EIKO (105 Вт, 120 В)

      B & H # EIFS105 MFR # SP105/41/MED

      КЛЮЧ. Винтовое основание

    • CRI: 82
    • Цветовая температура: 4100K

    Ожидаемая доступность: 2-4 недели

    • Этот товар не подлежит отмене и возврату.

    Добавить к сравнению

    Osram Studioline 55W/3200 Флуоресцентная лампа

    B & H # OS55DL930 MFR # 20607

    2 Обзоры

    Ключевые функции

    • 3,200K
    • 3,800 LUMEN

      Комплект сменных люминесцентных ламп GTI L317 (3 лампы)

      B&H # GTLKPDV3DX MFR # L317

      Основные характеристики

      • Комплект ламп: для PDV-3DX
      • Цветовая температура 5000K

      Посмотреть все детали

      $119 ⁷⁹

      Ожидаемая доступность: 2-4 недели

      • Этот товар не подлежит отмене и возврату.

      GTI L532 Fluorescent Replacement Lamp Kit (5 Lamps)

      B&H # GTLKCVX1 MFR # L532

      Key Features

      • Lamp Pack: for CVX-1
      • 5000K Color Temperature

      See All Details

      $193 ⁰⁵

      Ожидаемая доступность: 2-4 недели

      • Этот товар не подлежит отмене и возврату.
      • 1
      • 2
      • 3
      • 4
      • 5
      • …

      YOUR RECENTLY VIEWED ITEMS

      Fluorescent Light Photos and Premium High Res Pictures

      • CREATIVE
      • EDITORIAL
      • ВИДЕО
      • Лучшее совпадение
      • Новейшие
      • Самые старые
      • Самые популярные

      Любой Datelast 24-часовой 48 часов 72 часа 7-дневного 7-дневного 30-дневного уровня 12 месяцев.

      Просмотрите 11 429

      доступных стоковых фотографий и изображений или начните поиск по запросу «люминесцентный свет» или «люминесцентная лампочка», чтобы найти больше отличных стоковых фотографий и изображений. четыре огня в ночи — флуоресцентный свет стоковые картинки, фото и изображения без уплаты роялти цветные неоновые огни, освещающие туннель — флуоресцентный свет стоковые картинки, фото и изображения без уплаты роялтинеоновая радуга — флуоресцентный свет стоковые картинки, фото и изображения без уплаты роялтиНизкий угол обзора освещенное здание ночью — люминесцентный свет стоковые картинки, фотографии и изображения без уплаты роялтиподвесные потолочные светильники — люминесцентный свет с флуоресцентным макияжем — флуоресцентный свет стоковые картинки, фотографии и изображения без лицензионных платежейвекторные неоновые буквы алфавита в розовом — флуоресцентный свет позирует в студии, позади нее электрическое освещение — флуоресцентный свет стоковые картинки, фотографии без лицензионных платежей и изображенияиллюминированный люминесцентный свет на потолке — люминесцентный свет стоковые картинки, фотографии без лицензионных платежей и изображения стена — флуоресцентный свет стоковые картинки, фотографии и изображения без лицензионных отчисленийчеловек окрашен в флуоресцентные ультрафиолетовые цвета с солнцезащитными очками и гарнитурой — флуоресцентный свет: стоковые картинки, фотографии и изображения без уплаты роялти; светящийся флуоресцентный свет, полоса света, светящаяся трубка — флуоресцентный свет: стоковые картинки, фото и изображения без уплаты роялти здание — флуоресцентный свет Стоковые фотографии, лицензионные изображения и изображения ed lamp — флуоресцентный свет: стоковые фотографии, фотографии и изображения без лицензионных платежейтворческий красочный флуоресцентный дисплей со стрелкой. — флуоресцентный свет: стоковые картинки, фотографии и изображения без лицензионных отчисленийосветительная арматура и значки оборудования — флуоресцентный свет иллюминированный люминесцентный свет — люминесцентный свет стоковые картинки, фотографии и изображения без лицензионных отчисленийнить накаливания и люминесцентные лампочки — люминесцентный свет стоковые картинки, фотографии и изображения без лицензионных отчисленийсочетание тропических цветов с люминесцентным светом — люминесцентный свет стоковые иллюстрациифутуристическая пустая комната, 3d рендеринг — люминесцентный свет стоковые картинки, фотографии без лицензионных платежей и изображениямолодой человек, освещенный неоновыми огнями — флуоресцентный свет — стоковые изображения флуоресцентного света, фото и изображения без лицензионных платежейпортрет молодого человека, освещенного розовым и голубым неоновым светом в городе — флуоресцентный свет розовые волосы и солнцезащитные очки, слушая музыку — флуоресцентный свет: стоковые картинки, фото и изображения без уплаты роялти; объектив микроскопа — флуоресцентный свет: стоковые картинки, фотографии и изображения без лицензионных отчисленийкрупный план освещенных неоновых огней — флуоресцентный свет стоковые картинки, фотографии и изображения без уплаты роялти фото и изображенияпортрет молодой женщины в неоновом свете — флуоресцентный свет: стоковые фотографии, фото и изображения без уплаты роялти ll кадр с освещенными флуоресцентными лампами на стене — флуоресцентный свет , фотографии без лицензионных платежей и изображения освещенный неоновый открытый знак — флуоресцентный свет стоковые картинки, фотографии без лицензионных платежей и изображения свет стоковые картинки, лицензионные фото и изображенияванная нуар — флуоресцентный свет стоковые картинки, лицензионные фотографии и изображенияпортрет уверенного бородатого мужчины с красным светом на лице в баре — флуоресцентный свет стоковые картинки, лицензионные фото и изображениябизнесвумен, стоящая одна в конференц-зал — флуоресцентный свет: фотографии, фотографии и изображения светящиеся люминесцентные лампы на стене — люминесцентные лампы стоковые картинки, фото и изображения без уплаты роялти; люминесцентные лампочки — люминесцентные лампы женщина в неоновом свете — флуоресцентный свет: стоковые картинки, фото и изображения без уплаты роялти; тропы на черном фоне — люминесцентные лампы стоковые картинки, фотографии и изображения без лицензионных платежей Низкий угол обзора освещенных люминесцентных ламп на потолке фото и изображенияспиральная энергосберегающая лампа — люминесцентный свет: стоковые фотографии и картинки без уплаты роялти Фотографии и изображения освещенного туннеля — флуоресцентный свет: стоковые фотографии, фотографии без уплаты роялти и изображения из 100

      Studio Lights для фотографов (лучшие типы и советы)

      Анабель Дфлюкс

      А- А+

      Скачать как PDF

      Подпишитесь ниже, чтобы скачать статью немедленно

      Вы также можете выбрать свои интересы для бесплатного доступа к нашему обучению премиум-класса:

      Основы бизнеса

      Шпаргалки

      Детская фотография

      Красочные городские пейзажи

      Состав

      Творческая фотография

      Креативные концепции портрета

      Цифровые фотоколлажи

      Сказочная портретная фотография

      Фотография еды

      Интерьерная фотография

      Редактирование ландшафта

      Пейзажная фотография

      Обработка Lightroom

      Пресеты Lightroom

      Длинная выдержка

      Макрофотография

      Фотография Млечного Пути

      Моя камера и фотография

      Органический маркетинг

      Домашние животные

      Фотография товара

      Фотография неба

      Социальные сети

      Натюрморт

      Интервальная съемка

      Туристическая фотография

      Городская фотография

      Фотография дикой природы

      Ваша конфиденциальность в безопасности. Я никогда не поделюсь вашей информацией.

      Десять лет назад вам было бы трудно найти информацию о разнице между лампой накаливания и светодиодом, о том, как отразить стробоскоп или даже где купить софтбокс.
      Многие профессиональные фотографы, в том числе и я, поначалу боролись со всеми вариантами студийного освещения. Если вы только начинаете или вам нужно освежиться, эта статья для вас.
      Перед тем, как отказаться от игры в студии из-за слишком сложного освещения, ознакомьтесь с этим удобным руководством по всем этим типам студийного освещения!

      [ Примечание: ExpertPhotography поддерживается читателями. Ссылки на продукты на ExpertPhotography являются реферальными ссылками. Если вы воспользуетесь одним из них и купите что-нибудь, мы немного заработаем. Нужна дополнительная информация? Посмотрите, как это все работает здесь. — Ред. ]

      Краткое примечание:

      Прежде чем мы перейдем к типам освещения, нам нужно поговорить о фактических лампах и мощности.
      Как правило, вы хотите использовать лампы и вспышки/стробы с настоящим белым светом. Обычно это обозначается как «тонированная лампа для фотосъемки».

      Истинный белый свет не вызывает каких-либо цветовых оттенков. Вы не получите ни синего, ни зеленого флуоресцентного, ни оранжевого теплого света.
      При работе в студии важно иметь возможность контролировать все переменные. Вы же не хотите фотографировать модель со странным оттенком кожи из-за плохого освещения!

      Флуоресцентные лампы


      Если вы когда-либо оказывались в офисе, клинике или в большинстве коммерческих помещений, вы были под флуоресцентными лампами. В общем, люминесцентный свет представляет собой газоразрядную лампу на парах ртути низкого давления. Он использует флуоресценцию для получения видимого света.
      Люминесцентные лампы энергоэффективны, но дают относительно низкий световой поток. Обычно это 60-100 Вт.
      Лампы доступны, дешевы и легко заменяемы. Но они могут быть окрашены способами, которые вам не нравятся.
      Люминесцентные лампы имеют очень негативную репутацию в мире фотографии из-за синего или зеленого оттенка, который они производят.
      Некоторые фотографы создают собственное студийное освещение, используя немерцающие люминесцентные лампы. Это может быть быстрым и экономичным решением для темного пространства на лету!

      Существует новый тип люминесцентных ламп, называемых компактными люминесцентными лампами. Это закрученные луковицы, которые часто можно увидеть у фотографов.
      Все мои софтбоксы оснащены белыми лампами компактных люминесцентных ламп, тонированных специально для фотографии.
      С добавлением компактных люминесцентных ламп поиск подходящей лампочки стал немного сложнее. Не все созданы равными.
      CRI — это рейтинг, установленный для источников света, также известный как индекс цветопередачи. Этот индекс говорит вам, насколько чист ваш свет.
      Диапазон значений от 0 до 100. Фотографам нужна лампа с индексом цветопередачи 9.0 или выше (не ниже 90!).

      Плюсы:

      • Энергоэффективность. В целом, люминесцентная лампа обычно обеспечивает экономию около 25-35% потребляемой ими энергии. По данным Министерства энергетики США, это сравнимо с обычной лампочкой.
      • Экономично.
      • Холодный ход. Во время использования к этим огням можно прикасаться.
        Легче всего найти чистый белый оттенок при использовании компактных люминесцентных ламп.

      Минусы:
      • Синий, зеленый или другой нелестный свет дает , если не используются компактные люминесцентные лампы или если вы покупаете дешевую лампу, которая не соответствует индексу цветопередачи. Вам нужно будет настроить баланс белого, чтобы компенсировать это несоответствие.
      • Меркурий . Флуоресцентные лампы содержат ртуть, поэтому будьте осторожны, если они сломаются или протекут! Ртуть — очень ядовитое вещество, и к ней нельзя относиться легкомысленно. Когда люминесцентная лампа ломается или перегорает, существуют строгие правила ее очистки и утилизации. Они были установлены EPA.
      • Не очень мощные , они немного тусклые.

      Стробы, вспышки и вспышки Speedlite


      Когда речь заходит об источниках света для фотосъемки, в первую очередь на ум приходят вспышки, вспышки и вспышки Speedlite!
      Эти чрезвычайно популярные осветительные приборы используются для различных фотографических выходок. Большинство моделей камер потребительского класса поставляются со встроенными вспышками.
      Стробы, вспышки и вспышки за доли секунды испускают огромное количество света. У них нет непрерывного света, как у флуоресцентных, светодиодных или вольфрамовых.
      Существует множество производителей систем стробоскопического освещения. И есть много аксессуаров для модификации света, таких как зонты и софтбоксы.

      Поскольку свет существует только долю секунды, вы не можете точно увидеть, как будет запечатлена ваша сцена, пока не активируете вспышку.
      Как только вы это сделаете, мы надеемся, что сцена будет освещена так, как вы ожидаете, в зависимости от того, как вы расположите источники света.
      Стробы, как правило, значительно мощнее, чем непрерывный свет, и имеют особый стиль, который привлекает многих фотографов.
      Мощность позволяет снимать с более низкими значениями ISO, чем при постоянном освещении. Эта яркая сила также может быть интенсивной для вашего объекта.
      Вспышки также переносные. Фотографы мероприятий часто используют их для съемки ночных клубов и других темных мест.

      Плюсы:

      • Мощный . Вспышки более мощные, чем любой непрерывный свет. Вы можете использовать более низкие числа ISO и более высокие скорости затвора.
      • Аккумулятор . Вспышки могут быть перезаряжаемыми, а их лампы, как правило, работают внушительное количество времени.
      • Портативный . Вспышки могут быть маленькими и легко носить с собой куда угодно!
      • Особый и уникальный стиль . Конечный результат уникален и специфичен, стиль, который некоторым действительно нравится.
      • Идеальный белый свет . У вашего баланса белого не будет проблем со вспышками.

      Минусы:

      • Невозможно увидеть настройку до запуска . Вы не сможете увидеть, как освещена сцена, пока не сработает вспышка.
      • Несоответствия синхронизации . Исходя из личного опыта, иногда вспышки не срабатывают синхронно с вашей камерой, пультом дистанционного управления или другим устройством.
      • Может раздражать клиентов . Свет очень шокирующий и яркий, и это может быть проблемой для чувствительных клиентов. Особенно проблематично использовать стробоскопы с домашними животными.
      • Дорогой . Стробы могут быть дорогими, особенно хорошие!

      Светодиодные фонари


      LED означает светоизлучающие диоды. Светодиодные лампы очень энергоэффективны и производят очень мало тепла.
      Эти фонари становятся новым стандартом на рынке фото- и видеосъемки благодаря своей портативности и универсальности. От Amazon до BH Photo вы можете найти огромное количество вариантов светодиодов.
      Для справки: эти модные кольцевые огни, которые все используют для социальных сетей, — это светодиоды! У меня лично есть модульный светодиодный комплект от Spiffy Gear, который я люблю и часто использую для предметной фотографии. 9Однако не все светодиоды 0993 одинаковы. В зависимости от торговой марки и качества, эти фонари могут быть либо стабильными, либо очень привередливыми. Светодиоды
      могут иметь как хорошую ровную цветовую температуру, так и очень нестабильную и мерцающую.
      Большинство светодиодов, которые я видел, имеют диммеры. Несмотря на это, важно отметить, что качество света от светодиодов имеет тенденцию быть немного резким и не сильно распространяется.
      Возможно, вам придется смягчить этот свет с помощью вращающегося рассеивающего материала или отразить его от стены.

      Плюсы:

      • Не такой яркий . Эти фонари бесполезны на открытом воздухе в дневное время. Не рассчитывайте использовать их в качестве наполнителя!
      • Аккумулятор быстро разряжается . При использовании светодиодных ламп срок службы батареи разряжается намного быстрее, чем при использовании других видов освещения.
      • Проводная система . Если у вас нет батареи V-tap или другого дополнительного генератора, светодиоды будут приклеивать вас к розетке.
      Минусы:
      • Великолепно подчеркивает цвет глаз . Благодаря постоянному освещению зрачки вашего объекта не будут расширены.
      • Возможность использования либо лампы накаливания, либо дневного света цветовой температуры.
      • Очень универсальный . Светодиоды, как правило, невероятно универсальны и легко адаптируются, если вы знаете, как их правильно использовать!

      Лампы накаливания


      Лампы накаливания являются наиболее распространенным типом ламп накаливания, используемых для искусственного освещения помещений.
      Принцип работы этих ламп заключается в том, что вольфрамовая нить находится внутри инертного газа. Когда через нить проходит ток, естественно высокое сопротивление вольфрама заставляет нить светиться и излучать оранжевый свет.
      Лампы накаливания обеспечивают самый высокий уровень мощности, но при этом выделяют много тепла.
      Замена ламп относительно недорога, но может изменить цветовую температуру, если отрегулировать уровни яркости.

      Плюсы:

      • Гораздо ярче , чем светодиоды, и при меньшей мощности.
      • Легко найти .
      • Совсем недорого .

      Минусы:

      • Горячий .
      • Используйте большое количество энергии .
      • Привередливая цветовая температура . Эти огни могут быть очень привередливыми к температуре, особенно при регулировке яркости.
      • Ненадолго . К сожалению, срок службы накаливания невелик.
      • Нежный . Эти фонари легко сломать или встряхнуть, чтобы они не работали, поэтому будьте осторожны.

      Рассеивание

      Вам всегда захочется рассеивать освещение в студии. Это гарантирует, что освещение равномерно распределяется по объекту и пространству вокруг него. Он не создает горячих точек (переэкспонированных пятен на изображении).
      Горячие точки нелестны, и их сложно ретушировать. Кроме того, рассеянное освещение работает лучше для баланса белого, чем точечный свет.

      Большинство студийных комплектов поставляются с диффузором. Если это не так, вы можете проявить творческий подход и использовать белый лист. Это может быть простыня, кусок ткани и т. д.
      Белый лист должен быть несколько прозрачным (не слишком толстым), но достаточно толстым, чтобы не быть полностью прозрачным.
      Возьмите этот лист и накиньте его на источник света, чтобы получился софтбокс. Это смягчает и рассеивает свет.
      Просто убедитесь, что ваша лампа не горит слишком сильно (риск возгорания!).

      Бонус: цветные гели

      Теперь, когда вы немного переросли традиционный белый свет… добавьте немного цвета!

      Цветные гели — это фильтры, которые накладываются на ваш свет, чтобы изменить выходной цвет. Их можно купить в фотомагазинах или сделать самостоятельно.

      Гели различаются по форме, размеру, цвету, интенсивности и другим параметрам. На рынке их много! Главное, однако, убедиться, что вы знаете их температуру плавления. Поскольку свет может нагреваться, вы не хотите, чтобы гели плавились, так как многие из них сделаны из пластика!

      Cellphane — хороший способ изготовления гелей своими руками. Просто оберните несколько цветных листов вокруг софтбокса или светодиодной лампы. Главное, убедитесь, что вы оборачиваете лампы, которые нагреваются ниже температуры, иначе они растают. Тогда просто прикрепите скотчем!


      Возможности гелей безграничны, столько всего можно сделать! Что касается цветовых сочетаний, если вы сделаете свои гели одинаковой интенсивности, они будут сочетаться друг с другом.
