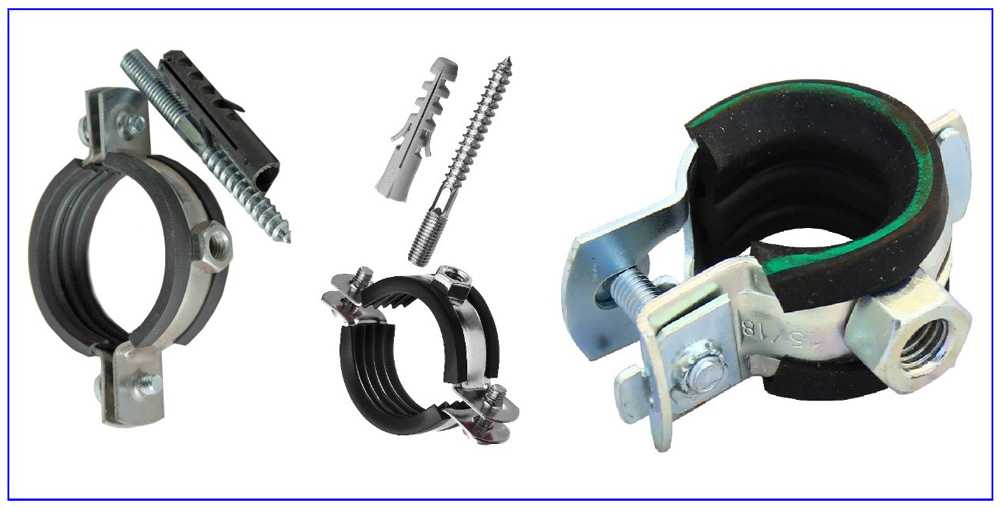

Серия 5.900-7 опоры стальных трубопроводов внутренних санитарно-технических систем

Рабочие чертежи серии 5.900-7 распространяются на крепления трубопроводов Ду 50-250 мм, транспортирующих воду и пар с температурой до 150°С, а также холодоноситель с температурой от минус 15°С до плюс 15°С и максимальным давлением 1,6 МПа (16 кгс/см² ). Подробнее…

Рабочие чертежи состоят из пяти выпусков:

выпуск 0 — Технические характеристики и данные для подбора;
выпуск 1 — Опорные конструкции и средства крепления неизолированных трубопроводов к железобетонным колоннам;
выпуск 2 — Опорные конструкции и средства крепления изолированных трубопроводов к железобетонным колоннам;
выпуск 3 — Опорные конструкции и средства крепления трубопроводов к металлическим колоннам;
выпуск 4 — Опорные конструкции и средства крепления трубопроводов к стенам, перекрытиям и к полу.

Для крепления трубопроводов Ду<50 мм следует пользоваться типовой серией 4.904-69.»Детали крепления санитарно-технических приборов и трубопроводов».

Опорные конструкции и средства крепления предусмотрены для различных вариантов по диаметрам (50-250 мм), количеству трубопроводов в одном потоке (от одного до четырех) по их расположению (горизонтальному, вертикальному), по их креплению к различным строительным конструкциям (стенам, колоннам, перекрытиям и к полу).

Предусмотрены различные способы крепления трубопроводов к строительным конструкциям зданий: посредством сварки, заделкой металлических кронштейнов в стены, установкой закладных деталей в перекрытия здания, а также посредством стяжных шпилек к желе

зобетонным колоннам.

В выпусках 1 и 2 опорные конструкции разработаны для наиболее применяемых железобетонных колонн с размерами 400×400 и 400×600, с привязкой для двух взаимно перпендикулярных направлений потока трубопроводов.

Крепление к железобетонным колоннам предусмотрено:приваркой к закладным элементам колонн и съемный на стяжных шпильках.

В выпуске 3 опорные конструкции разработаны для крепления к металлическим колоннам сваркой.

В выпуске 4 крепления к стенам предусмотрено: заделкой металлических кронштейнов в кирпичные стены.

Крепления трубопроводов к перекрытиям осуществляется подвеской иля приваркой к закладным деталям, установленным в стыках между плитами.

Выбор нагрузок на опорные конструкции произведен исходя из максимальных расстояний между опорами. Таблица максимальных расстояний между опорами и масса пролетатрубопроводов приведена в выпуске 0.

Серия 5.900-7 выпуск 1 Серия 5.900-7 выпуск 2 Серия 5.900-7 выпуск 3

Серия 5.900-7 выпуск 4

Пружины Блоки пружинные Подвески трубопроводов

Криогенные опоры Крепления трубопроводов Т-ММ-08-2009 (Т-ММ-08-99) Сальники

Колонки управления задвижками Щитовые затворы Металлоизделия

техническая резьба – Крепежные детали для трубопроводной системы

Для соединения фланцев в трубопроводную систему требуются болты или шпильки, а также гайки.

Компания Technical Threads поставляет все крепежные детали и прокладки, необходимые для обеспечения правильного уплотнения фланца.
Ниже приведена основная информация о крепежных элементах трубопроводной системы. Пожалуйста, свяжитесь с нами по любым вопросам, которые могут у вас возникнуть.

Болты с шестигранной головкой A307 класса A

Это стандартный класс крепежа для фланцев трубопроводов систем ОВКВ и облегченных условий эксплуатации. Болты A307 обычно поставляются с цинковым покрытием (также называемым голубым цинком или прозрачным цинком, чтобы отличить его от желтого цинка, обычно применяемого на крепежных деталях по спецификации SAE), но также часто бывают с гладкой поверхностью или с горячим цинкованием погружением (HDG). Гайки обычно представляют собой готовые шестигранные гайки класса A/2 или тяжелые шестигранные гайки A563. Эти болтовые системы называются углеродистой или низкоуглеродистой сталью. Системы A307 класса A обычно представляют собой системы UNC, что означает, что болты большего размера (более 1 дюйма) их использование ограничено, поскольку большинство креплений трубопроводов имеют размер UN8 более 1 дюйма.

Тяжелые болты с шестигранной головкой A307, класс B

Старший брат A307, класс A, класс B Болты A307 имеют большую и тяжелую головку (требуется ключ другого размера) и, как правило, имеют более высокий верхний предел прочности на растяжение. Эти болтовые системы называются углеродистой или низкоуглеродистой сталью. Чаще всего они поставляются с гладкой поверхностью, но также доступны с горячим цинкованием. Цинковое покрытие A307 B — это новый продукт, который начал получать признание в трубной промышленности. Обычно тяжелые шестигранные гайки A563, а иногда и A19.4 Тяжелые шестигранные гайки 2H поставляются с A307 B. Как и A307 класса A, крепеж A307 B имеет UNC. Эта спецификация очень распространена для фланцев трубопроводов на водоочистных сооружениях и очистных сооружениях.

Тяжелые болты с шестигранной головкой A193 B7

A193 B7 — это другой тип тяжелых болтов с шестигранной головкой, которые обычно используются в трубопроводных системах. Спецификация A193 обычно используется в тяжелой промышленности, в более крупных системах трубопроводов, где требуются болты, а не шпильки, и в тех случаях, когда легированная сталь предпочтительнее низкоуглеродистой стали. Гладкая отделка является наиболее распространенным типом отделки, но углеродные системы, где коррозия все еще вызывает беспокойство, часто применяются с покрытием из кадки и покрытиями Xylan®. А194 Тяжелые шестигранные гайки 2H являются предпочтительными гайками.

18-8/304 Болт с шестигранной головкой

18-8 является одним из наиболее распространенных типов болтов из нержавеющей стали в промышленном производстве трубопроводов. 18-8 относится к 18% хрома и 8% никеля в химическом составе. Несколько марок нержавеющей стали состоят из 18-8, в том числе 302, 303, 304 и 305. Однако, с точки зрения непрофессионала, для подавляющего большинства применений 18-8 и 304 используются взаимозаменяемо в трубной промышленности в целом. Обычно они соединяются с готовой шестигранной гайкой 18-8. Одно важное замечание относительно 18-8 заключается в том, что ASTM не признает «18-8» как «спецификацию». Вместо этого ознакомьтесь с нашей информацией по ASTM F59.3 здесь.

316 Болт с шестигранной головкой

316 — второй по распространенности тип нержавеющей стали для крепежа в трубопроводной промышленности. Повышенная устойчивость к хлоридам делает его популярным для соли, рассола и условий, в которых больше хлоридов. Болты соединены с гайками 316. Одно важное замечание относительно 316: ASTM распознает здесь спецификацию F593, а не называет «316» как «спецификацию».

F593/F594

F593 (болты с шестигранной головкой, винты с шестигранной головкой и шпильки) и F594 (гайки) — это спецификации ASTM для нержавеющей стали, предъявляющие самые строгие требования ко многим распространенным маркам нержавеющей стали, включая 304 и 316. Для получения дополнительной информации нажмите здесь.

Болт с шестигранной головкой B8

B8 — тяжелая версия с шестигранной головкой из нержавеющей стали 304. Он подпадает под спецификацию ASTM A193. Соответствующая гайка относится к классу 8. Кроме того, спецификация SA193 ASME охватывает B8. Для большей информации, пожалуйста нажмите сюда .

Болт с шестигранной головкой B8M

B8M представляет собой тяжелую шестигранную версию из нержавеющей стали 316. Он подпадает под спецификацию ASTM A194. Соответствующая гайка марки 8М. Кроме того, спецификация SA194 ASME распространяется на B8M. Для большей информации, пожалуйста нажмите сюда .

Шпильки A193

Шпильки являются наиболее распространенным типом крепления трубопроводов в тяжелой промышленности. ASTM A193 — наиболее распространенная спецификация для шпилек. Легированная сталь B7 является наиболее распространенной шпилькой или болтом согласно ASTM A193, хотя существует множество других марок. Также известные как непрерывный стержень или стержень с полной резьбой, они отличаются от продукта с головкой тем, что на каждом конце используются гайки. Подобно болтам A193 B7, шпильки чаще всего бывают гладкими, и Xylan® приобретает все большую популярность. А193 также охватывает множество других материалов, которые подробно описаны по ссылке ниже. Они соединены с тяжелыми шестигранными гайками A194.

Шайбы, которые редко поставляются с креплениями трубопроводной системы, чаще используются на шпильках, чем на болтах с головкой. Шайбы F436 и USS являются наиболее распространенными шайбами.

Более подробную информацию о шпильках можно найти здесь.

Болтовое крепление – The Piping Engineering World

Болты являются наиболее используемым материалом для крепления труб к стальным трубопроводам. Они могут быть без головки, т. е. шпильки, или с шестигранной головкой, т. е. болты. Они могут быть как с полной, так и с частичной резьбой.

Теги : #Piping_Engineering #Piping_Fitings #Bolting

Материалы для трубопроводов – Болтовое крепление

Согласно ASME B16.5, для соединения можно использовать болты с квадратной головкой или шпильки.

Шпильки и болты

Кроме того, шпильки предпочтительнее болтов из-за простоты вставки во время сборки. В таких местах, как соединение двух клапанов вместе болтами, может не хватить зазора для вставки болтов из-за формы корпуса клапана, и использование шпилек является единственным возможным решением.

[google-square-ad]

Резьба

Болты и шпильки поставляются с полной или частичной резьбой. Структура с полной резьбой обеспечивает равномерное распределение удлинения при затяжке болтов и предотвращает концентрацию напряжений, которые существуют в заготовке с частичной резьбой из-за различных поперечных сечений.

Болты с шестигранной головкой с полной и частичной резьбой

Материал конструкции

Поскольку материал болтов не контактирует с жидкостью, совместимость его материала с жидкостью не важна. Выбор материала болта определяется условиями эксплуатации, и расточительно указывать дорогие сплавы, когда полностью подходит материал из углеродистой стали. Для болтового материала важно иметь хорошее растягивающее напряжение.

Для фланцев из углеродистой стали в технологических и ответственных условиях, включающих средние и умеренно высокие давления и температуры, болты/шпильки, соответствующие ASTM A193 Gr. B7 вместе с тяжелыми гайками с шестигранной головкой, соответствующими ASTM A194 Gr. Обычно используются 2H.

Для фланцев из низкотемпературной углеродистой стали , шпильки, соответствующие ASTM A320 Gr. L7 вместе с гайками, соответствующими ASTM A194 Gr. Обычно используется 4.

Прочность болтов

В соответствии с ASME B16.5 болтовые материалы делятся на три категории:

Высокопрочный болт,
и
Болты низкой прочности.

Таблица 1B стандарта ASME B16.5 Содержит список материалов каждой из этих трех категорий.

Таблица 1B стандарта ASME B16.5

Высокопрочные болты

Материалы болтовых соединений с допустимыми напряжениями не менее, чем для ASTM A193 класса B7, относятся к высокопрочным болтам. Материал со сравнимой прочностью можно использовать в соответствии с таблицей 1B.

Болты средней прочности

Материалы для болтов, указанные в таблице 1B как промежуточные по прочности, и другие болтовые соединения с сопоставимой прочностью могут использоваться в любом фланцевом соединении при условии, что пользователь подтверждает их способность устанавливать выбранную прокладку и поддерживать герметичность соединения в ожидаемых условиях эксплуатации.

Низкопрочные болты

Материалы для болтов с установленным минимальным пределом текучести не более 30 тыс.фунтов на кв. дюйм перечислены в таблице 1B как низкопрочные. Эти и другие материалы сопоставимой прочности должны использоваться только в соединениях классов 150 и 300 и только с прокладками группы №. 1а. Фланцевые соединения с использованием болтов из углеродистой стали низкой прочности не должны использоваться при температуре выше 400°F или ниже -20°F.
