Крепление антенны: Кронштейны и мачты для антенн

Содержание

Кронштейн и крепления для антенны на стену



Кронштейн - это консольная часть в составе опоры либо механизм, предназначенный для крепежа кабелей и антенн, а также других предметов в вертикальном положении.

Виды кронштейнов

  • Настенный (крепится на стене несколькими способами)
  • Потолочный (с его помощью приборы и техника фиксируются на потолке под любым градусом)
  • Напольный (надежное крепление на поверхность пола)

Способы крепления антенн

Основа из кирпича, бетона или дерева.

  • Прежде чем сверлить, находим расположение проводки, отмечаем где будет находиться отверстие
  • Производим сверление перфоратором или электродрелью
  • При помощи дюбеля и болта-глухаря прикрепите кронштейн и плотно зафиксируйте (если стена из бетона вместо болта  возьмите анкер)
  • Соберите и подключите антенну и произведите настройку

Вентилируемый фасад

  • Уберите плитку облицовки с каркаса, чтобы в дальнейшем произвести крепление
  • Сквозь утеплитель прорежьте отверстие и зафиксируйте кронштейн
  • Монтаж антенны производите по краю, где образовался проем

Плитка фасада

  • Намечаете место, где будете производить запил
  • При помощи болгарки вырезаете необходимую часть
  • После установки помещаете плитку назад

Основа из сайдинга или пенопласта

  • В том случае когда под элементами декора расположен кирпич или другое твердое покрытие существуют два способа крепления
  • Обычный монтаж. Срезают часть сайдинга (пенопласта) по диаметру нужному для крепежа кронштейна и монтируют, используя стандартный набор материалов
  • Фиксация при помощи специальных трубок и анкеров длиннее обычных. Возьмите трубки из металла длиной, подходящей под прослойку. Таким образом не возникнет дополнительной нагрузки на материал, а крепеж будет прочным. Далее сделайте дырку под трубку путем сверления и произведите ее установку. Прикрепите кронштейн. Или используйте анкерные болты. Просверлите дырку, установите анкер, сняв с него гайку. После этого зафиксируйте кронштейн, закрутив гайку.

Основа из каркаса

Способ № 1

Сначала выясняют, где располагается каркас, при помощи магнита или металлоискателя. Потом производят сверление на поверхности, и фиксируют крепления шпильками с резьбой. Этот способ быстрый и надежный.

Способ № 2

В фанерном листе около 30 мм делают отверстия, и фиксируют кронштейн на поверхности болтами. Возьмите лист с кронштейном и прикрепите к стене при помощи саморезов.

Основа из пустотелых блоков

При монтировании кронштейнов в газобетонные стены используйте химические анкеры. Сделайте дыру под дюбель, вставьте его вместе со шпилькой из металла. Затем налейте туда химический состав и оставьте высыхать.

куда направить, как настроить и чем закрепить

Для того чтобы смотреть цифровое эфирное телевидение, требуется антенна. Во многом именно от нее зависит, будет приниматься 20 каналов или больше и в каком качестве они будут транслироваться. Разберемся, как правильно проводить установку и настройку антенны для цифрового ТВ, чтобы получить максимальный результат.

Инструкция по установке

Комнатная

Этот вариант проще всех в плане установки. Как правило, ее достаточно распаковать, развернуть, подключить к телевизору или ресиверу, и можно смотреть передачи. Однако есть тонкости, которые непременно надо учесть:

  1. , как правило, имеют низкий коэффициент усиления. Поэтому использоваться могут только там, где телесигнал от ретранслятора достаточно сильный.
  2. Для ДМВ-диапазона, в котором вещает цифровое телевидение, стены дома могут оказаться непрозрачными. Дециметровую антенну предпочтительно располагать в оконном проеме или на лоджии.
  3. Для нормального приема ее нужно ориентировать в сторону той телевышки-ретранслятора, откуда идет вещание. Определить направление можно за 1 минуту с помощью .

    Правильный вариант размещения

  4. Изменяя ориентацию антенны в пространстве, проверяйте уровень сигнала. Сделать это можно как с помощью мультиметра, так и с использованием шкалы в меню ручной настройки ресивера или цифрового телевизора.
  5. При использовании активной антенны сначала попробуйте поймать сигнал с отключенным усилителем. Даже самый качественный прибор повышает мощность не только полезного телесигнала, но и посторонних шумов, и в итоге те могут оказаться настолько сильными, что забьют сигнал.

Важно! Конструктивной разницы между комнатной и наружной нет. Многие внутренние модели можно с минимальными переделками (например, с гидроизоляцией электронных блоков и мест пайки кабеля) использовать в качестве уличных.

Наружная

Более эффективным вариантом индивидуальной антенны является наружная. Установка сложнее, зато она обеспечивает более качественный прием.

Крепление к фасаду

Проще всего установить наружную телеантенну на специальный кронштейн на стене дома, выходящей в сторону ретранслятора.

Выбирать место установки нужно с учетом следующих моментов:

  • максимально возможная высота — так снижается вероятность того, что на пути сигнала окажется какое-то препятствие;
  • между телеантенной и ретранслятором не должно быть объектов, поглощающих или отражающих сигнал. Таковым может быть соседнее здание, металлический забор или крыша, густые заросли высоких деревьев, холмы и т. д.;
  • конструкция кронштейна должна предусматривать возможность точной ориентации антенны на вышку.

Располагать антенну лучше всего в следующих местах:

При монтаже на фасаде нужно учитывать материал, из которого построен дом или отделан фасад. Непосредственно на сайдинг вешать нельзя: он не выдержит нагрузки. Поэтому применяйте проставки или удлинители в виде металлических гильз.

Крепление на газобетон или силикатные блоки нужно выполнять на специальные анкеры: эти материалы легко крошатся.

Анкеры для ячеистых бетонов

Порядок установки наружной антенны в этом случае будет таким:

  1. Выберите место, где она будет крепиться.
    Здесь важно сочетание как высоты расположения, так и расстояния до телеприемника: слишком длинный кабель будет ослаблять сигнал.
  2. Установите кронштейн на стену.
    Крепить его можно разными способами: с помощью дюбелей, болтов, на саморезах с пробками и пр. Главное при этом – обеспечить прочное соединение: телеантенна не должна смещаться под действием порывов ветра. Минимизируйте риск отрыва и падения кронштейна вместе со всей конструкцией.
  3. Закрепите «начерно».
    Используйте хомут, который идет в комплекте, или приобретите аналогичный. На этом этапе должна остаться возможность поворота антенны для точной настройки на телевышку.
  4. Отрегулируйте направление.
    Аккуратно перемещайте ее в горизонтальной плоскости, наводя на ретранслятор. Производите манипуляции до тех пор, пока не будет достигнут максимальный уровень сигнала.
  5. Закрепите «намертво».
    Выполните надежную фиксацию, чтобы конструкция не сместилась от ветра, под тяжестью снега и пр.

Важно! Для вещания в  используется горизонтальная поляризация электромагнитных волн. Поэтому телеантенна должна быть закреплена четко горизонтально, без смещений. При попытке повернуть ее на 90° прием, скорее всего, прекратится.

Установка на крыше многоквартирного дома

В городе наилучший вариант, особенно для жителей верхних этажей, – это поставить антенну на крышу. Однако сразу же надо учесть следующее:

  1. На крыше многоэтажного дома всегда ветрено. Поэтому сама антенна должна быть не слишком «парусной» (чтобы ее не сдувало), а крепления – надежными.
  2. Категорически запрещено устанавливать телеантенну на расстоянии менее 3 метров от парапета, дымоходов и выходов вентиляционных шахт — это требование безопасности.
  3. Минимальное расстояние до других установленных антенн должно быть более 3 м.
  4. При выборе места установки надо исходить из того, что конструкция может упасть. При опрокидывании не должно быть угрозы повреждения коммуникаций и соседних антенн. Исключите возможность падения конструкции на головы прохожим, размещайте телеантенну ближе к дворовой части – там ходит меньше людей.
  5. Работать на крыше надо вдвоем. Крайне желательно – со страховкой (хотя бы с банальной веревкой, обмотанной вокруг пояса и закрепленной за прочную конструкцию).

Подходящими местами для установки индивидуальной антенны будут:

  • конек крыши — это самое высокое место;
  • скат, обращенный в сторону ретранслятора;
  • распорки, поднимающие телеантенну над скосом крыши и позволяющие избежать экранирования.

Установка производится следующим образом:

  1. Установите кронштейн, предусмотрев возможность регулирования антенны по направлению.
  2. Установите саму конструкцию приблизительно в направлении ретранслятора.
  3. Определите, куда направить антенну, добиваясь максимального уровня сигнала.
  4. Жестко закрепите конструкцию – так, чтобы порывы ветра, осадки или обледенение не сдвинули ее с места.

Направление предварительно следует выбрать по . Точная настройка проводится уже по показателям датчиков уровня сигнала.

Крепление к мачте

Популярным способом усиления сигнала индивидуальной антенны является монтаж на мачту.

Есть два наилучших места ее размещения:

  • На крыше.
    Крепление на растяжках. Преимущество такого метода – максимальная высота. Недостаток – невозможность разместить слишком тяжелую конструкцию: крыши, как правило, не рассчитаны на установку дополнительного оборудования.
  • На земле с растяжками.
    Здесь нет ограничений по весу и размеру: с помощью бетонированного основания и металлических тросов-растяжек можно закрепить конструкцию любого размера. Минус – при установке трудно сделать тонкую настройку по направлению.

При установке мачты помните про два главных правила:

  • мачта должна быть стойкой к воздействию ветра;
  • в зоне вероятного падения не должно быть электрических и телефонных кабелей.

Установка осуществляется следующим образом:

  1. Выберите место.
    Учитывайте направление на ретранслятор, возможные препятствия (исходя из них выбирается высота), способ крепления.
  2. Подготовьте основание под мачту.
    Для металлической или деревянной конструкции следует залить бетонный фундамент — куб с размером сторон не менее 60х60х60 см; для мачты, опирающейся на стену дома, сделайте крепежные конструкции.
  3. Сориентируйте антенну в нужном направлении.
    Поскольку на мачте, как правило, нет возможности провести тонкую регулировку, необходимо заранее выбрать точную ориентацию. Если позволяет конструкция, перед окончательным укреплением на месте надо пошевелить мачту так, чтобы ориентация на источник сигнала была как можно точнее.

Выбор кабеля, где и как лучше тянуть

Значимым элементом при установке антенны является кабель. Относительно него соблюдайте данные :

  1. Все стандартные коаксиальные кабели для телевидения должны иметь волновое сопротивление в 75 Ом.
  2. Для кабеля важно соотношение «цена-качество». Предпочтительные варианты – это российско-китайский RG-6, российский РК-75, итальянские SAT-50, SAT-703 или DG-113. Не рекомендуется RG-59: слишком высока потеря сигнала, а сам кабель хрупкий и не выдерживает резких перегибов.
  3. При прокладке первые метры надо проводить вне плоскости антенны: есть риск паразитных наводок.
  4. Правильно соединяйте антенну с кабелем.

    Соединение кабеля с антенной

  5. При подключении нужно руководствоваться принципом: «Чем короче провод, тем лучше». Даже высококачественные кабели ослабляют сигнал и иногда лишний метр оказывается решающим.

Заземлять или нет

Если в результате установки антенна оказывается самой высокой точкой в радиусе 50 м, непременно должно быть заземление.

Способы заземления

Если же молниеотвод присутствует, все равно ради безопасности следует задуматься о заземлении.

При этом важно соблюдать следующие меры безопасности:

  • отключение электропитания во всем доме при грозе;
  • отсоединение антенны любого формата во время грозы;
  • заземление должно проводиться по нормативам электротехнической безопасности.

Тонкая настройка качества

После того как антенна установлена, необходима ее тонкая настройка, поскольку на ее работу влияет целый ряд факторов:

  • Помехи от действующих приборов. К примеру, сильны наводки от Wi-Fi, а также СВЧ-печей.
  • Точность ориентации. Антенны на дальнем расстоянии требуют настройки с точностью до градуса.
  • Сила прямого и отраженного сигнала и пр.

Для тонкой настройки нужно выполнить следующие действия:

  1. Плавно и аккуратно изменяйте ориентацию антенны в горизонтальной плоскости. Передаваемый ТВ-сигнал поляризован параллельно земле, потому крайне важно придерживаться этой плоскости.
  2. Измеряйте уровень сигнала после каждой поправки.

Избавиться от помех можно следующими способами:

  • поднимите телеантенну так, чтобы она вышла из зоны влияния паразитных сигналов;
  • как можно точнее сориентируйте ее;
  • настройте приемник по точной ;
  • при необходимости подключите усилитель.

Юридические формальности

При установке антенны на крыше многоквартирных домов дополнительно надо:

  1. Согласовать установку с управляющей компанией или ТСЖ. А в определенных законом случаях – с другими жильцами и местной администрацией (например, если дом относится к памятникам архитектуры, где внешне переделки запрещены и надо получать отдельное разрешение на установку).
  2. Получить физический доступ в чердачное помещение и на крышу. Согласно ГК и ЖК РФ, собственники квартир имеют право пользования общедомовым имуществом. Поэтому, даже если чердак заперт, надо получить ключ в УК или ЖЭКе. Отказать владельцу квартиры не имеют права.

Важно! Если ТСЖ, УК или другая компания препятствует в установке, то эти действия можно смело обжаловать в суде.

Предыдущая

АнтеннаВыбираем комнатную антенну для цифрового ТВ - 8 лучших моделей

Следующая

АнтеннаТОП-3 вариантов подключения нескольких телевизоров к одной антенне

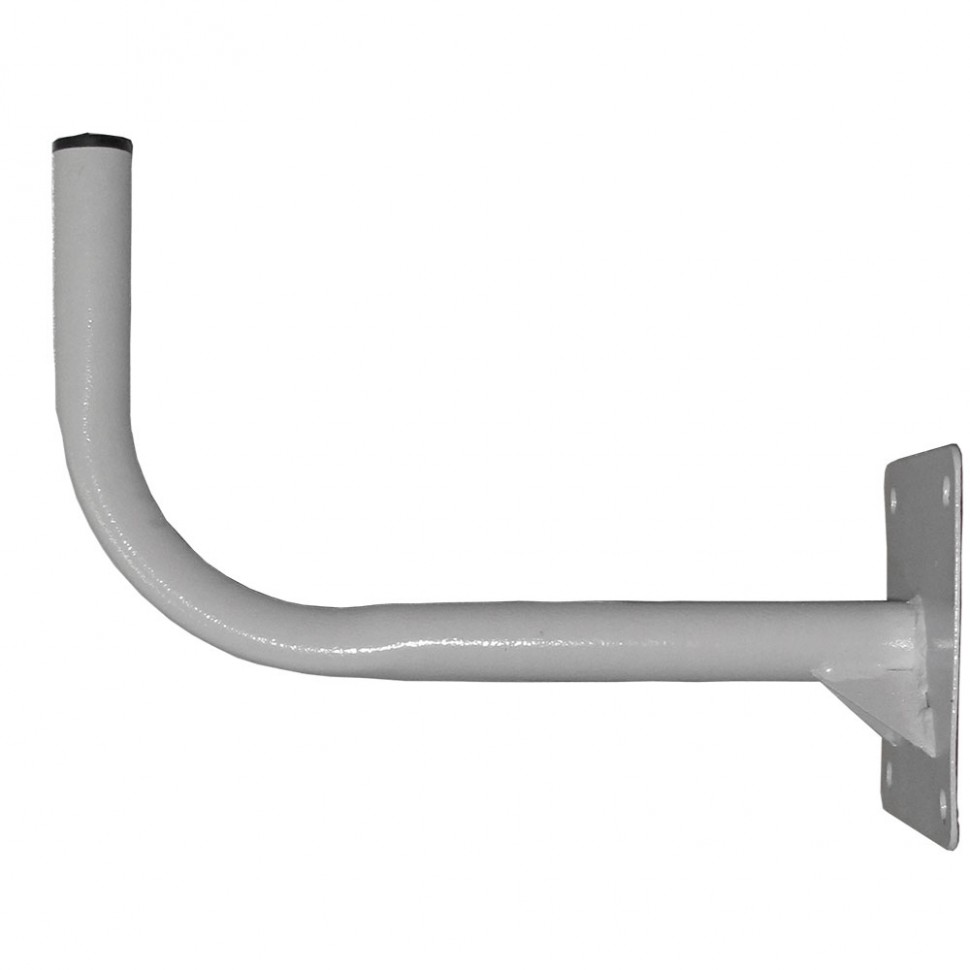

Кронштейн для антенны универсальный KS-240

Универсальный кронштейн для антенны KS-240

Стеновой (фасадный) кронштейн для антенны KS-240 предназначен для крепления усиливающих наружных панельных и узконаправленных антенн 3G 4G WiFi диапазонов к стене здания.

Кронштейн для антенны выполнен из стальной трубы диаметром 32 мм. Конструкция кронштейна, благодаря профильным крепежным отверстиям, позволяет установить антенну в нужной плоскости и под нужным углом. Кронштейн для крепления антенны позволяет установить внешнюю антенну на расстоянии 24 сантиметра от стены здания. Для установки кронштейна на стену дома применяются дюбеля, саморезы или анкера (не входят в комплект).

Открытые участки труб защищены полипропиленовыми заглушками. Кронштейн для антенны окрашен полимерной порошковой краской серого цвета.

Применение кронштейна для крепления антенны существенно повысит уровень принимаемого полезного сигнала 3G 4G WiFi за счет минимизации длинны применяемого антенного кабеля.

Тип установки внешней усиливающей антенны на стеновой (фасадный) кронштейн рекомендуется для усиления сигнала в черте города. В близости от базовых станций сотового оператора высота установки наружных усиливающих антенн не так влияет на усиление сигнала. Поэтому в таких условиях рекомендуется применять не мачтовые устройства, а кронштейн.

Для экономии ваших средств рекомендуем приобретать уже готовые антенные комплекты для усиления 3G 4G и WiFi сигнала. Подобрать нужный вам антенный комплект можно в категории “Антенные комплекты”. Если вы затрудняетесь с выбором или вам нужна консультация, наши специалисты с удовольствием помогут вам. Выезд и монтаж антенного оборудования на месте возможен по предварительной договоренности.

Выбрать и купить кронштейн для антенны по цене производителя в Севастополе и с доставкой по Крыму можно в нашем магазине: Севастополь, ул.Очаковцев 19, ТЦ “Плаза”, 0 этаж офис 6.

Производитель: НПП Антэкс (Россия)

Кронштейн для антенны

      Интернет в России развивается быстро. Но только в городах. В большинстве сельских поселений на 2016 год доступны только интернет-тарифы, которые предлагают сотовые операторы. Честного безлимитного соединения в таких компаниях нет и не предвидится. Поэтому сельским жителям практически не доступно ни ip-tv, ни видео с You Tube, файлы больших размеров «съедают» весь лимитированный трафик. Кабельные сети в деревню приходить не собираются, это финансово невыгодно.



   Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на крыше здания, и в частном доме появляется безлимитный интернет.

   Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

   В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

   Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб диаметром полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

КРОНШТЕЙН ДЛЯ АНТЕННЫ СВОИМИ РУКАМИ

   Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см.  Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной дома. У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

   Теперь нужно подобрать ещё одну трубу, в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе просверлим два отверстия диаметром 9 мм.

   Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

   Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

   Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

   Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

   В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

   Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

   Пока детали сохнут, проведём подготовительные работы для установки кронштейна. Мы будем крепить его к фронтону дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

   На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

   Ещё раз, уже удлинённым сверлом на 11, просверлим фронтон. Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

   С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

   Наш кронштейн крепко закреплён на фронтоне дома.

   Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

   Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

   Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным  интернетом. Если статья понравилась, поделитесь ей в соцсетях.


Настенный кронштейн KH-500M для крепления антенны

Для крепления антенны на стенуВынос 500 ммДиаметр трубы 32 мм

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

  1. 1.  По счёту в любом банке или платежном терминале с учетом комиссионных, взимаемых финансовым оператором.

    2. Электронными средствами платежа через платёжного интегратора PayMaster.

    Доступны следующие способы оплаты:

    •  Банковская карта (VISA, MasterCard, МИР, Maestro)
    • WebMoney
    •  Альфа-Банк
    •  ВТБ
    • Почта России
    • ПромСвязьБанк
    •  Банк Русский Стандарт

    3. Наличными, посредством наложенного платежа, через транспортные компании DPD и СДЭК. Возможность оплаты наличными уточняйте у менеджеров.

Доставка по России осуществляется в рамках действующих контрактов с транспортными операторами СДЭК, Почта России, Деловые Линии.

Заказчик оборудования вправе самостоятельно и за свой счет организовать доставку оборудования с нашего склада.

Пункты выдачи товаров находятся во всех городах России. Вы можете забрать товар самовывозом, в том числе с оплатой при получении.

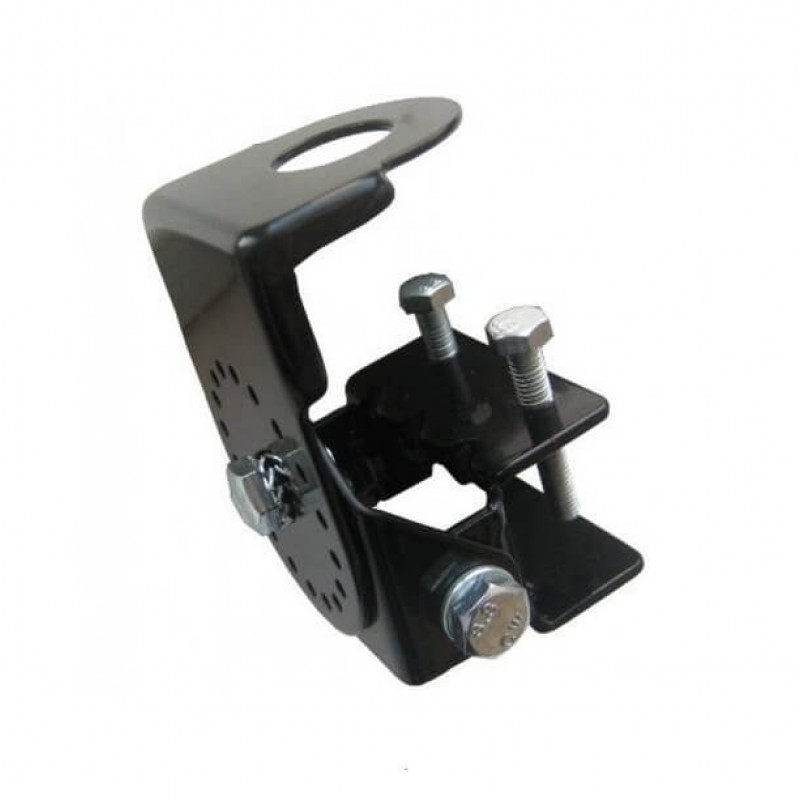

    Firestik CB Кронштейны и крепления для радиоантенн

    Firestik Flat поверхностные крепления

    (SS-124A) Это Крепление - это наше самое популярное крепление из нержавеющей стали для плоской поверхности Приложения. Сам кронштейн имеет длину около 4 дюймов (102 мм). шириной 1 дюйм (25 мм). Поставляется из нержавеющей стали. Стальной крепежный болт имеет внушительный размер от 3/8 "до 24 x 1" в длину и Включает гайку из нержавеющей стали и шайбы.Это крепление может быть используется с антеннами длиной до 4 футов (1,2 м).


    (SS-F4A) Если вы ищете прочное плоское крепление из нержавеющей стали ... не смотри больше. Это крепление предлагает множество вариантов монтажа. В Кронштейн имеет ширину 2 дюйма (51 мм), длину 5 дюймов (127 мм) и 0,100 дюйма (2,5 мм). толстая нержавеющая сталь.Отверстие для крепления шпильки имеет полный набор 1 ". обратно на случай, если вы захотите заменить стойку одним из наших купольных креплений


    (SS-134A) Это крепление из нержавеющей стали было специально разработано для установки антенны на плоских опорах для зеркал бокового обзора, которые обычно встречаются на пикапах. Верхняя скобка - 4.6 дюймов (117 мм) в длину на 1 дюйм (25 мм) шириной. Расстояние между зажимными болтами из нержавеющей стали (входит в комплект) позволяет креплению охватить материал до 1,4 дюйма (36 мм) широкий

    (SS-24A) Это Кронштейн изготовлен из сверхпрочной нержавеющей стали. Это включает монтажное оборудование. Фактический размер кронштейна - 2.25 дюймов (57 мм) в ширину на 2,9 дюйма (74 мм) высокий (4,2 дюйма (107 мм) со шпилькой). Он выступает наружу из вертикальная поверхность 1,9 дюйма (48 мм).
    Губа багажника Крепление
    (К-74) Самолет Кронштейн губы багажника скользит по краю багажника Затянуты два установочных винта с нижней стороны, чтобы удерживать кронштейн на месте. рекомендуемые для антенн до 3 футов (92 см). Физически ширина крепления составляет 2 дюйма (50 мм). и глубиной 2,5 дюйма (63 мм). Он находится на 1 дюйм (25 мм) выше поверхность автомобиля без шпильки, что добавит 2,1 дюйма (53 мм) когда на месте.
    Кол Firestik Карманные крепления

    (SS-294A) Это крепление из нержавеющей стали фиксируется в любом из карманов с отверстиями для стоек. по краю кузова пикапа.Нет необходимости сверлить дыры в автомобиле. Из-за конфигурации крепления шпильки на этом крепление, его можно использовать только на грузовиках, где есть доступ внутрь в гнездо для столбиков (сбоку или снизу) для коаксиального кабеля быть направленным к креплению.


    (СС-194) Те квадратные отверстия в направляющих кузова полноразмерных пикапов идеальное место для крепления антенны без отверстий.Плоский верхний кронштейн имеет длину 6 дюймов (152 мм). Включает шпильку. крепление, кронштейны и крепеж из нержавеющей стали, а также прокладку для защитить отделку автомобиля.


    (SS-194A) Те квадратные отверстия в направляющих кузова полноразмерных пикапов идеальное место для крепления антенны без отверстий. Плоский верхний кронштейн имеет длину 6 дюймов (152 мм). Включает шпильку. крепление, кронштейны и крепеж из нержавеющей стали, а также прокладку для защитить отделку автомобиля.
    Специальные средства передвижения Firestik и Victory
    (SS-184A) The Основное применение крепления SS-184 из нержавеющей стали для антенны установка на пикапы Dodge Ram и Dakota нового стиля.Кронштейн имеет заранее заданный изгиб и не мешает с закрытием капота. Кронштейн шириной 2 дюйма (51 мм) 4,1 " (104 мм) в длину. Из-за тесноты шпилька требует опрессовки. коаксиальные разъемы.


    (SS-J4A) Это Крепление было разработано в соответствии с новым стилем кузова Jeep Wranglers. (97-99).Крепление позволяет устанавливать антенну либо на левую или правую сторону автомобиля. После того, как крепление установлено, не будет видимых отверстий для крепления. Все монтажное оборудование (также нержавеющая сталь) спрятана под капотом автомобиля


    (VIC QRCS3) Тяжелый Кронштейн для зажима с возможностью поворота на 180 градусов.Зажимается за вертикальную или горизонтальную штангу за счет поворота на 180 градусов. Крепление на шпильке в комплект не входит. Мы рекомендуем крепление на шпильке K4A.


    (VAL 139 AD) Тиски ручка крепления антенны. Без труда установите антенну где угодно! Доблесть

    Крепление дверного косяка

    (SS-204A) Модель Кронштейн и крепежные детали изготовлены из нержавеющей стали.Кронштейн шириной 1,5 дюйма (38 мм) и имеет 2 дюйма (50 мм). досягаемость для монтажа внутри дверного косяка. В целом крепление составляет 4,2 дюйма (105 мм) в длину. Чтобы компенсировать угол наклона дверного косяка, Кронштейн шпильки поворачивается на полные 180 градусов, по 90 в каждом направлении.
    Workman & Firestik Side Крепления

    (ПСМ1) Это Крепление предназначено для крепления к боковой стороне вашего автомобиля. Сделал пользователя Workman. 3 дюйма в высоту и 1,5 дюйма в ширину. Выдвигается на 2 дюйма от сторона автомобиля. Для антенн длиной до 4 футов. Рабочий

    Крепления для антенн
    Стандарт Duty Stud Mount - стальная верхняя часть, латунный болт. Этот стандартное крепление на шпильке хромировано и спроектировано для отверстий 1/2 дюйма и имеет резьбу 3/8 дюйма.Для использования с коаксиальным разъемом PL-259.


    (K4A) Тяжелый Крепление Duty Stud - стальное сверху, снизу и болт
    В K-4A следует использовать при подключении коаксиального кабеля PL-259. будут использоваться (К-8А, К-9А, Р-8А, Р-9А). Как и К-4, этот шип предназначен для отверстий 1/2 дюйма (13 мм).Резьба 3/8 дюйма болт


    (K4) В шпильке K-4 используются кольцевые разъемы (входят в комплект), что делает ее совместимой с коаксиальными кабелями без оконечной нагрузки PL-259. При типичной установке антенны с открытой резьбой 0,600 дюйма (15 мм) можно использовать, не опасаясь того, что они выйдут на дно до того, как будет выполнена надлежащая затяжка. K-4 можно использовать на любой монтажной или монтажной поверхности с диаметром 1/2 дюйма ( 13мм) отверстие


    (K4R) Конструкция заделки коаксиального кабеля Fire Ring требует наличия 1. Крепежный болт 25 дюймов, который находится в креплении на шпильке K-4R. Для использования с (коаксиальным кабелем с огневым кольцом)


    (SM1L) Хром гальваническое крепление для тяжелых условий эксплуатации под 90 градусов


    (Pred STUD S0239) Шпилька стабилизатора Predator.Разъем SO239 для тяжелых условий эксплуатации. Соответствует антенне Predator. Эта шпилька - чрезвычайно прочная шпилька для больших спиральных антенн, таких как Predator или Monkey Made.


    (PRED STUD-TERMINAL) Хищник штифт стабилизатора. Крепление на шпильке для тяжелых условий эксплуатации с центром из нержавеющей стали болт для клеммного соединения. Соответствует антенне Predator.
    (Тип клеммной колодки Pred) Эта шпилька представляет собой чрезвычайно прочную шпильку для больших спиральных антенн, таких как Predator или Monkey Made.
    Firestik Крепления на крышу

    Крепление антенны аксессуаров двусторонней радиосвязи Autotek

    • Home /
    • Products /
    • Принадлежности для двусторонней радиосвязи /
    • Крепление антенны

    65 товаров в этой линейке продуктов

    • АМ-106
    • AM-107
    • AM-108
    • AM-911
    • АМ-100
    • AM-101
    • AM-1023 / AM-1024
    • AM-1034 / AM-1035
    • AM-1043 / AM-1044 / AM-1045
    • АМ-105
    • AM-109
    • AM-110
    • «
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • »

    Крепления для антенн любительского радио: Walcott Radio

    Начни разговор. Мы поможем. 1-844-WALCOTT

    Купите необходимое крепление для радиолюбителя в Walcott. Доставка в тот же день передовых креплений для мобильных антенн от Diamond, Laird и других производителей.

    В наличии - быстрая доставка

    • Подходит для большинства алмазных креплений антенн
    • 6. 5 футов в длину
    • Адаптер PL259 с низкими потерями в комплекте

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Крепление антенны SMA
    • Кабельное соединение SMA
    • 3 "Магнитное крепление

    В наличии - быстрая доставка

    • Форд F150 2015, 2016, 2018
    • Ford Ranger 2019 (плотно прилегает, но будет работать)

    В наличии - быстрая доставка

    • Зеркало УВЧ для любительских (HAM) антенн

    В наличии - быстрая доставка

    • Работает с антеннами NMO
    • 12 'коаксиальный кабель в комплекте

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Высокое качество 13. Кабель HF / VHF / UHF длиной 5 футов RG316
    • NMO Крепление антенны, которое откручивается и прикрепляется к вашему креплению
    • Съемный адаптер PL-259 (SMA (M) на кабеле)

    В наличии - быстрая доставка

    • Предназначен для крепления толщиной 1/8 дюйма - отверстие 1/2 дюйма
    • Легко собираемый разъем NMO.
    • Кабель с малыми потерями типа LMR®-200 - рекомендуется для радиостанций VHF, UHF Ham и GMRS.
    • Съемный разъем PL-259 - без пайки.
    • 15 футов в длину.

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Подключение антенны NMO
    • Съемный коаксиальный кабель PL-259

    В наличии - быстрая доставка

    • Предназначен для крепления толщиной 3/16 дюйма - отверстие 1/2 дюйма
    • Легко собираемый разъем NMO.
    • Кабель с малыми потерями типа LMR®-200 - рекомендуется для радиостанций VHF, UHF Ham и GMRS.
    • Съемный разъем PL-259 - без пайки.
    • 15 футов в длину.

    В наличии - быстрая доставка

    • Регулируемый дизайн
    • Крепление УВЧ
    • Служит для крепления кромки багажника или дверного косяка

    В наличии - быстрая доставка

    • 3 / 8x24 Резьба
    • Отверстия / сверление не требуется
    • Регулируемый по двум осям

    В наличии - быстрая доставка

    • Губка багажника Крепление антенны УВЧ

    В наличии - быстрая доставка

    • Крепление антенны BNC
    • Кабельное соединение BNC
    • 3 "Магнитное крепление

    В наличии - быстрая доставка

    • Черная отделка
    • 1. Монтажная ширина 5 дюймов
    • Регулируемый по трем осям
    • 6,5 'тефлоновый коаксиальный кабель RG316 с мини-UHF и адаптером PL-259
    • База УВЧ

    В наличии - быстрая доставка

    • Моторизованное вращение антенны на 0-90 градусов
    • Разработан для использования с антеннами Diamond NR73BNMO, NR770HNMO, NR770HBNMO, NR770HA, NR770HB, SG7500A и SG7500NMO

    В наличии - быстрая доставка

    • Крепление антенны UHF / VHF
    • Регулируемое крепление для зеркала или стержня
    • Поставляется с 13-дюймовым коаксиальным кабелем

    В наличии - быстрая доставка

    • 4x 5 "сверхмощных магнитов
    • Поддерживается алюминиевыми стержнями
    • Разработана для самых больших и тяжелых антенн
    • Включает 18 'коаксиальный кабель RG58 с разъемом PL259
    • Только для антенн NMO - антенны CB не будут работать с этим креплением.

    В наличии - быстрая доставка

    • Универсальное крепление для багажника
    • UHF соединение
    • Включает 13.Коаксиальный кабель длиной 5 футов

    В наличии - быстрая доставка

    • Подходит для всех креплений Diamond Antenna серии K (кроме K600M)
    • 13. 5-футовый коаксиальный кабель с тефлоновым покрытием RG316 диаметром 1/8 дюйма
    • SMA (M) с адаптером PL-259 к базе SO-239 (UHF)

    В наличии - быстрая доставка

    • Моторизованное вращение антенны на 0-90 градусов
    • Разработан для использования с антеннами Diamond NR73BNMO, NR770HNMO, NR770HBNMO, NR770HA, NR770HB, SG7500A и SG7500NMO

    В наличии - быстрая доставка

    • Крепление к большинству зеркал и багажных полок
    • Поворотный механизм наклона
    • Включает держатель антенны УВЧ / кабель с разъемом PL-259

    В наличии - быстрая доставка

    • Моторизованное вращение антенны на 0-90 градусов
    • Для использования с антеннами NMO

    В наличии - быстрая доставка

    • Подключение антенны УВЧ
    • PL-259 Коаксиальный терминал

    В наличии - быстрая доставка

    • Высокое качество 6. Кабель HF / VHF / UHF длиной 5 футов RG316
    • NMO Крепление антенны, которое откручивается и прикрепляется к вашему креплению
    • Съемный адаптер PL-259 (мини-УВЧ (F) на кабеле)

    В наличии - быстрая доставка

    • 17 'Коаксиальный кабель RG-58 A / U в комплекте
    • Универсальная совместимость с любой антенной NMO
    • Разъем PL259 на кабеле

    В наличии - быстрая доставка

    • Подключение антенны UHF
    • 13 футов, коаксиальный кабель RG58
    • PL259 коаксиальное соединение
    • Защитный колпачок в комплекте

    Временно продано

    • Совместимость с антенной NMO
    • PL-259 Коаксиальный разъем

    Временно продано

    • 4 'Магнитное основание
    • Крепление УВЧ
    • Присоединенный коаксиальный кабель с соединением PL259

    Временно продано

    • UHF Stake Pocket Пикап Крепление антенны
    • Включает стойку антенны УВЧ
    • Включает коаксиальный кабель 15 'RG58 с разъемом PL259

    Временно продано

    • Карман для столбов Крепление антенны NMO
    • Включает 15-футовый коаксиальный кабель RG58
    • Кабельный соединитель PL-259

    Временно продано

    • Универсальное крепление для багажника
    • Подключение NMO
    • Включает 13. Коаксиальный кабель длиной 5 футов

    Часы работы и расположение

    • 2940 N Plainview Rd Уолкотт, Айова 52773 КАРТА США
    • Часы работы магазина: Пн - Пт 9 - 6 | Сб 9 - 5 | Вс закрыто

    Авторские права 2021 Walcott Radio

    Посетите наш магазин! 2940 N Plainview Rd Walcott, Iowa 52773 USA

    Крепление для телевизионной антенны и варианты опоры

    АНТЕННА МУЖЧИНАМ ОБСЛУЖИВАЮТ МОЮ ЗОНУ?

    Выберите или введите местоположениеAda, MIAddison, MIAlaska, MIAlbion, MIAllegan, MIAllen, MIAllendale, MIAlma, MIAlto, MIAngola, INAnn Arbor, MIArgentine, MIAshley, MIAthens, MIAtlas, MIAugusta, MIAzalia MIBedford, MIBeecher, MIBelding, MIBellevue, MIBelmont, MIBennington, MIBeverly Hills, MIBingham Farms, MIBlanchard, MIBloomingdale, MIBradley, MIBrant, MIBreckenridge, MIBridgeport, MIBrighton, MIBrownlenson, MIBrooklyn MIByron, MIByron Center, МИКамден, МИКантон, Микарсон-Сити, МИКедар-Лейк, МИКедар-Спрингс, МИКемент-Сити, МИКентревиль, МИКереско, МИКарлотт, МИКелси, МИКхасанинг, МИКларк-Лейк, МИКларкстон, МИКларксвилл, МИКлэйтон, МИКлимакс, МИКлинтон, МИКловертон, МИКлэдэйл MIColon, MIComstock, MIComstock Park, MIConcord, MIConklin, MICoopersville, MICorunna, MICrystal, MICutlerville, MIDansville, MIDavison, MIDecatur, MIDelton, MIDetroit, MIDevils La ke, MIDeWitt, MIDexter, MIDimondale, MIDorr, MIDowling, MIDurand, MIEagle, MIEast Grand Rapids, MIEast Lansing, MIEast Leroy, MIEastwood, MIEaton Rapids, MIEdmore, MIElsie, MIFarmington, MIFarmington Hills, MIFenushing, MIFlintore , MIFowler, MIFowlerville, MIFrankenmuth, MIFranklin, MIFreeport, MIFremont, INGaines, MIGalesburg, MIGobles, MIGoodrich, MIGrand Blanc, MIGrand Ledge, MIGrand Rapids, MIGrandville, MI MIGrass Lake, MIGreenville Oakley, MIGreen , MIHartland, MIHaslett, MIHastings, MIHell, MIHemlock, MIHenderson, MIHickory Corners, MIHillsdale, MIHolland, MIHolly, MIHolt, MIHomer, MIHopkins, MIHorton, MIHowell, MIHubbardston, MIHudperson, MIJJca MIJonesville, MIJuddville, MIKalamazoo, MIKeego Harbour, MIKent City, MIKentwood, MIKerby, MILaingsburg, MILake Fenton, MILake Odessa, MILake Victoria, MILakeview, MILamont, MILangston, M ILansing, MILapeer, MILathrup Village, MILawrence, MILawton, MILennon, MILeonidas, MILeslie, MILevel Park, MILinden, MILitchfield, MILivonia, MILowell, MILyons, MIManchester, MIManitou Beach, MIMaple Rapids, MIMarne, MIMarshallIMan, MIMartin, MIMartin, MIMartin, MIMartin MIMendon, MIMerrill, MIMichigan Center, MIMiddletown, MIMiddleville, MIMilan, MIMilford, MIMoline, MIMontgomery, MIMontrose, MIMooreville, MIMorrice, MIMount Morris, MIMount Pleasant, MIMuir, MIMulliken, MIMulliken, MIMunithrop, MINorthunville, MIMulliken, MIMulliken, MIMulliken, MIMuir MINorthview, MINorthville, MINottawa, MINovi, MINunica, MIOak Park, MIOakley, MIOkemos, MIOlivet, MIOnstead, MIOrchard Lake Village City, MIOrland, INOrtonville, MIOtisville, MIOtsego, MIOvid, MIOwosso, MIPerryment, MIParchment, MIParchment MIPleasant Lake, INPinckney, MIPittsburg, MIPlymouth, MIPomeroy, MIPontiac, MIPortage, MIPortland, MIPotterville, MIQuincy, MIReading, MIRichland, MIRockford, MIRosebush, MISa lem, MISaline, MISand Lake, MISaranac, MISchoolcraft, MIScio, MIScotts, MIShelbyville, MIShepherd, MISheridon, MISherwood, MISix Lakes, MISouth Lyon, MISouthfield, MISparta, MISpring Arbor, MISpringfield, Charles Johnson, MISpringfield, MISt , MISunfield, MISwartz Creek, MISidney, MITompkins, MITecumseh, MITekonsha, MIThree Rivers, MIUnadilla, MIUnion City, MIVandercook Lake, MIVermontville, MIVernon, MIVicks MIburg, MIWacousta, MIWalldron, MIWatercook, MIWatercook, MIVernon, MIWatercook Lake, MIWacousta, MIWalleda, MIWaterloford, MIWaterlover, MIWaterlover, MIWaterlode, MIWaterloford, MIWaterlover MIWebberville, MIWestland, MIWestphalia, MIWestwood, MIWhitemore Lake, MIWilliamston, MIWillow Run, MIWillis, MIWinn, MIWittaker, MIWixom, MIWoodlake, MIWoodland, MIWyoming, MIYpsilanti, MIZeeland, MI

    Крепление антенны Quickfit из нержавеющей стали с кабелем | Принадлежность

    HALO24 Радар

    Радар с компрессией импульсов с купольной 24-дюймовой антенной, диапазон 48 нм, скорость 60 об / мин и функция VelocityTrack.

    Компас Precision-9

    Твердотельный компас с указанием курса, скорости поворота, тангажа и крена по протоколу NMEA 2000®.

    Цифровой дисплей IS42

    Многоцелевой приборный дисплей с 4,1-дюймовым цветным экраном, интуитивно понятным управлением и возможностью подключения к протоколу NMEA 2000®.

    SonicHub2

    Ваша полноценная развлекательная аудиосистема с потоковой передачей по Bluetooth ™ со смартфонов и планшетов.

    Крепления для антенн

    Крепления для антенн

    Содержание: Основы; Предисловие к монтажу; Крепления для магазинов; Ballmounts; Крепления для кровати, зажима, зажима, кромки, шва и багажника; Складные крепления; Быстрое отключение; Крепления для домашнего пивоварения; Карманные крепления; Почтовые крепления; Springs & Guys; Крепления для прицепа; Кнуты и мачты; Нечетные и концы;

    Основы

    Приличного качества (считайте, что это эффективная) мобильная ВЧ антенна не является недорогим товаром и может стоить более 1200 долларов (хотя качественные антенны арендодателя составляют примерно половину этой суммы).Предполагая, что вы потратили столько на свою, зачем вам устанавливать ее неэффективно? Тем не менее, это так в 90% случаев. Следует помнить, что эффективность антенны - это баланс между различными потерями системы . Даже один Ом дополнительных (резистивных) потерь (в любом месте системы) может существенно повлиять на отношение сигнал / шум на на обоих концах контакта. Таким образом, антенна должна быть прикреплена таким образом, чтобы максимально использовать ту небольшую плоскость заземления, которую представляет собой транспортное средство.Ключевая фраза здесь: - это металлическая масса непосредственно под антенной, а не то, что сбоку, имеет значение! Подробнее об этом аспекте ниже.

    Еще одно требование, о котором часто забывают, - это то, на какой стороне автомобиля должна быть установлена ​​антенна. Здесь, в Америке, мы едем справа, а поворачиваем слева, поэтому мы должны выбирать левую сторону. Это может быть очень важно, особенно если вы живете в районе с невысокими мостами и нависающими деревьями, поскольку к центру улицы больше свободного пространства.Кроме того, антенну легче увидеть сзади, чем вытягивать шею. Кроме того, при параллельной парковке вероятность «звонка» меньше. Если вы выбрали переднее крепление, как это делают многие люди, тянущие прицепы, то его следует установить справа от вашего периферийного зрения, чтобы не отвлекаться.

    Минивэны, внедорожники, дома на колесах, джипы, универсалы, кроссоверы и автомобили с пластиковой обшивкой представляют собой особый случай. За исключением передней установки, кузов этих автомобилей затеняет большую часть антенны.Это вызывает проблемы с настройкой и снижает эффективность, которая в лучшем случае и так низка. Если невозможно избежать затенения, убедитесь, что катушка находится как можно дальше от листового металла, чтобы минимизировать потери в катушке.

    Это хороший момент, чтобы упомянуть пикапы. Почти каждый монтирует свою антенну на прикроватном ящике или на монтажной планке и в мертвой точке! Что ж, если вы ставите свой автомобиль в гараж, для этого потребуется быстрое отключение хлыста или кепки. Установлена ​​мертвая точка, вам придется залезть в кровать, чтобы ее снять.Владельцам пикапов надлежит устанавливать антенну ближе к одному концу монтажной площадки из-за этого факта.

    Если у вас есть накидка, вы можете использовать метод K7KKP, который также хорошо работает на фургонах и внедорожниках. Увеличьте фотографию, щелкнув по ней, и обратите внимание на пластину, прикрепленную между верхней частью стойки и нижней частью антенны. Эта пластина устанавливает заземляющий слой у основания антенны, а не на опорную конструкцию столба. Дополнительные фотографии установки есть в фотогалерее по его звонку.

    Максимальное использование того маленького наземного самолета, который предлагает автомобиль, - стоящая задача. Склеивание - это часть решения. Важна и упомянутая выше затенение, есть еще одна - высота установки. Когда мы поднимаем ВЧ-антенну от низа на бампере к крыше, резонансная частота уменьшается. Частично это снижение связано с уменьшением потерь на землю. Однако наибольший эффект вызывает емкостная связь между антенной и поверхностью под автомобилем. Изменение резонанса обычно составляет от 1% до 3%.Эти факторы также вызовут уменьшение входного импеданса, что хорошо, даже несмотря на то, что КСВ несоответствующего может увеличиться.

    Потери на землю идут последовательно с другими потерями антенны, включая сопротивление излучения, и именно эти комбинированные потери составляют входной импеданс. Следовательно, любое увеличение или уменьшение одной или нескольких других потерь также повлияет на потери на землю и на ток, протекающий через эти потери на землю. В результате вы не можете предположить, что какое-то изменение в одной (или нескольких) других потерях, составляющих входной импеданс, является положительным (или отрицательным), не принимая во внимание все другие факторы, а также систему.

    Увеличенная высота имеет недостаток. С точки зрения безопасности (и с практической точки зрения) максимальная высота составляет от 11 футов до 16 футов в зависимости от вашего региона страны. Здесь, в пустыне на юго-западе, у меня нет проблем с концом антенны, доходящим до 16 футов. Если бы я жил в районе Новой Англии, мне было бы очень трудно иметь всего 11 или 12 футов.

    Большинство мобильных КВ антенн уже имеют малую длину, и их укорочение не является жизнеспособным вариантом, если вы ищете хорошую производительность. Вы можете использовать колпачок (колпачок), который позволит вам укоротить антенну и сохранить некоторый уровень эффективности, но вам придется бороться с дополнительной ветровой нагрузкой и сложностью. Эта загадка высоты, эффективности и практичности ведет к очевидному компромиссу. Степень компромисса зависит от типа используемой антенны и места ее установки. Единственное практическое правило - устанавливайте его на такой высоте, которая позволяет местности и длине антенны, вплоть до удара о низко висящие провода, ответвления, мосты и гаражи.

    Существует много разных производителей, длин и стилей дистанционно настраиваемых антенн, но все они имеют одну общую черту; их сложно установить. Для них требуется как коаксиальный кабель, так и питание, и никто не делает для них универсального крепления. Из-за большего веса по сравнению с номинальной однодиапазонной антенной монтажная среда должна быть очень прочной. В результате большинство людей выбирают бампер или сцепное устройство для прицепа, что снижает эффективность системы .

    В настоящее время популярны КВ антенны для мобильных устройств, различные короткие и короткие.Их небольшая общая длина снижает радиационную стойкость, а также увеличивает резистивные потери в катушке (низкая добротность). У большинства из них короткие мачты, что затрудняет отделение катушки от кузова. С большой массой металла рядом с катушкой они представляют собой гораздо больший компромисс, чем думает большинство людей. Если этого было недостаточно, они повсеместно продаются с зажимами типа K400.

    Многие дезинформированные люди используют зажимы и магнитные крепления, потому что убеждены, что не обесценивают стоимость своего автомобиля.Посмотрите внимательно на левую фотографию (нажмите, чтобы увеличить). Хотя просверленное отверстие может быть легко закупорено и остаться незамеченным, этот тип повреждений нельзя игнорировать. Если вам нужна другая точка зрения, прочтите этот PDF-файл. Есть еще одна проблема, связанная с креплением антенн на люки и задние двери. Большинство люков (и дверей) имеют провода сетки размораживания, CMHSL, а иногда даже дворники. Поскольку эти люки обеспечивают плохой возврат на землю высокочастотного тока, значительная часть этого тока в конечном итоге индуцируется в проводке транспортного средства.Этот факт вызывает всевозможные проблемы с радиопомехами, а поскольку до проводки трудно добраться, использовать ферритовый материал для решения этой проблемы практически невозможно.

    Есть еще одна проблема с зажимами. Провод двигателя и / или коаксиальный дроссель необходимо установить вне автомобиля, чтобы свести к минимуму радиопомехи. Из-за особенностей конструкции зажимов, заглушить провода двигателя достаточно сложно, но затормаживать коаксиальный кабель практически невозможно.

    Следует помнить об одном очень важном моменте.Крыша автомобиля - отличное место для установки антенны. Тем не менее, все больше и больше новых автомобилей оснащаются устройствами боковой шторки SRS (подушками безопасности). Некоторые из них устанавливаются по краям обивки потолка, включая зону заднего сиденья, если таковая имеется. Электропроводка к этим устройствам может быть проложена через любую (или несколько) стоек крыши. При установке антенн на транспортных средствах, оборудованных таким оборудованием, требуется особая осторожность. Если вы хоть немного беспокоитесь о своей установке, обратитесь за профессиональной помощью к вашему дилеру или квалифицированному установщику.

    ☜Возврат☜

    Предисловие к монтажу

    Тип используемого крепления зависит от нескольких условий. Главный из них связан с ощущением просверливания дыр в кузове автомобиля. Хотя есть способы обойти эту проблему, они часто требуют изготовления специальных кронштейнов - очевидно, утраченное искусство! Вот почему так много новичков в этом хобби выбирают короткие и короткие антенны, чтобы избежать этой проблемы. Однако короткие короткие антенны имеют свой собственный набор проблем, не последними из которых являются низкая эффективность и чрезмерный общий режим.

    Размер, вес и длина антенны, а также, в меньшей степени, эстетика и одобрение супруга - также вопросы, которые необходимо учитывать. Тяжелые антенны, такие как Scorpion 680, требуют дополнительных размышлений и подготовки, если они хотят использовать дополнительную эффективность. Общая длина тоже важна, особенно если ваш перешейок сильно засажен деревьями. Если это так, то кепки - жизнеспособная альтернатива длине, но только если вы готовы выбрать хорошо смонтированную, тяжелую и прочную антенну!

    Посмотрим правде в глаза факту жизни; мобильные антенны - это не то, что большинство людей назвали бы красивыми.Некоторые на самом деле просто уродливы! Вашему супругу может не нравиться то, что он видит, но помните об этом; форма следует за функцией. Так что, если вы выберете антенну, которая выглядит красиво и не требует сверления отверстий, вы будете менее чем удовлетворены в долгосрочной перспективе.

    Если вы читали статью об эффективности антенны, вы знаете, почему минимизация потерь на землю так важна. Но если вы думаете, что заземляющий ремень к ближайшей жесткой точке вашего автомобиля решит эту ситуацию, вы ошибаетесь!

    ☜Возврат☜

    Крепления для магазинов

    Есть много причин для постоянной установки любой мобильной антенны.Помимо максимизации производительности за счет минимизации потерь емкости на землю и шунта, существует проблема безопасности, если антенна отклеится. Кроме того, некоторые страховые компании не покрывают антенны, которые не являются стационарно установленными . Эти факты исключают использование антенн с магнитным креплением.

    Тот, который показан на правом фото, является типичным устройством. Когда они демонстрируются в торговых точках, они приклеиваются к толстому куску металла. Поскольку величина силы прилипания зависит от толщины материала, к которому она прилипает, фактическая сила будет намного меньше, когда она находится на вашем автомобиле.Не имеет большого значения, сколько у них магнитов или насколько они велики. Факт остается фактом, что в случае крушения они превратятся в летающие ракеты.

    Есть еще две проблемы, о которых следует знать пользователям. Во-первых, они собирают дорожный мусор (в основном металлическую тормозную пыль), который в конечном итоге попадает между магнитом и листовым металлом. Во-вторых, базовое покрытие, обычно из прорезиненного пластика, хорошо подходит для лакокрасочного покрытия транспортных средств. Предполагается, что поверхность под магнитным креплением со временем поцарапается и / или изменит цвет.В некоторых случаях меньше недели! Суть в том, что если вам нужно использовать магнитное крепление для вашей антенны, вы недостаточно долго думали о других, более безопасных и эффективных способах крепления.

    Плакаты на нескольких онлайн-форумах предлагают время от времени снимать магнитные крепления, чтобы стереть собранный мусор, чтобы они не повредили окрашенную поверхность, на которой они прилипли. Это действительно не очень помогает. Сами частицы почти коллоидны по размеру, и они фактически проникают в поры материала, составляющего магнитное крепление, а также в краску под магнитным креплением.Влага смешивается с этими мелкими частицами и другими загрязнителями, образуя слабую кислоту (обычно серную). Обесцвечивает краску кислота, не обязательно ржавые частицы тормозной пыли. Если вы думаете, что ваш чистый, вот простой тест. Потяните магнит через кусок зеркального стекла и посмотрите, что произойдет.

    ☜Возврат☜

    Крепления для мячей

    В настоящее время большинство шаровых опор не стоит затраченных усилий, и та, что на правом фото, хуже всех.Я не знаю фактического производителя, но Motorola ® , Wilson ® , Antenna Specialists ® , Hustler ® и другие в настоящее время продают точно такой же, как показано справа. Он состоит из двух штампованных полусфер из нержавеющей стали, разделенных катаной стальной муфтой, укомплектованной дешевым пластиковым изолятором и тонкой опорной пластиной. Обратите внимание на зубцы в нижней части шара. Предполагается, что они не позволят ему вращаться. Они этого не делают. Если вы затянете поперечный болт настолько, чтобы удерживать антенну в вертикальном положении, наконечник развернется, и ваша антенна перевернется.Если ваша антенна весит более 2 фунтов, забудьте об этом креплении! Хуже того, различные металлические кастрюли, которые можно найти в магазинах CB, не будут надежно поддерживать Hamstick ® .

    Доступна одна латунная шарнирная опора (фото слева) производства Breedlove Machine Shop. Они поставляются с показанным устройством быстрого отключения и без него. QD также доступен как автономный блок. Сам мяч прикреплен к нему, чтобы предотвратить вращение, что обеспечивает очень надежную посадку. Блок, изображенный в верхнем левом углу фотографии, представляет собой SO-239, построенный как часть болта крепления центральной шпильки.Это делает коаксиальное соединение очень безопасным.

    Они также делают шарнирное крепление с разъемом SO239, питаемым коротким куском RG58U. Он идеально подходит для большинства импортных антенн, в которых используется этот тип крепления. Он также поставляется с большой опорной пластиной (не показана).

    ☜Возврат☜

    Крепления для кровати, зажима, зажима, кромки, шва и багажника

    При использовании любых непостоянных креплений следует помнить о нескольких вещах, независимо от того, как они крепятся. Во-первых, это не лучше, чем каркас автомобиля, к которому он прикреплен.Типичный пример - багажник на крыше. Большинство из них не заземлены по постоянному току на кузов автомобиля. Даже когда они есть, они все еще представляют собой плохую заземляющую поверхность даже на УВЧ.

    Шовные крепления (часто называемые L-образными скобами или креплениями с зазором) почти ушли в прошлое отчасти из-за минимальных зазоров между швами на современных автомобилях. В некоторых случаях они все еще могут использоваться (в области кожуха), но необходимо предусмотреть какое-то положение, чтобы оставить зазор для коаксиального кабеля - сложная задача.

    Зажимные крепления, такие как K400, показанные справа, могут избавить вас от сверления (видимого) отверстия в листовом металле, но они все равно могут вызвать повреждение корпуса, как показано на фотографии K400 выше.Поскольку обратный путь для коаксиального кабеля зависит от целостности петель и установочных винтов, они также увеличивают потери на землю. К тому же, большинство зажимов оснащено предварительно установленным коаксиальным узлом RG174U, хотя в некоторых используется RG58A. Длина кабеля обычно составляет 10 футов (на самом деле 3 метра). На 30 МГц потери в среднем составляют около 0,5 дБ и увеличиваются примерно до 1 дБ на частоте 150 МГц (≈2 метра). На 450 МГц (70 см) потери составляют почти 4 дБ. Добавьте к этому некоторые потери на землю, некоторое несоответствие импеданса, и общие потери, связанные с креплением с зажимом, могут легко удвоить вышеупомянутые цифры.

    Практически каждый производитель отверток поставляет зажимное крепление типа «C», такое как Tarheel, показанное слева. Поставляемый изолятор не очень надежен, независимо от марки. На моделях других производителей верхний зажим представляет собой просто U-образный болт, а кусок резины или пластика поставляется, чтобы обернуть его вокруг мачты и действовать как изолятор. В ненастную погоду эти схемы монтажа могут вызвать проблемы, поскольку они имеют тенденцию перегорать. Одним из решений является покрытие сборки высоковольтным лаком, доступным в большинстве хозяйственных магазинов и магазинов товаров для дома.Единственное, чего вы не хотите делать, - это покрывать их автомобильным лаком из-за его проводимости!

    Зажим, показанный слева, - это новая разработка компании Breedlove. Он был сделан, чтобы зажимать переднюю часть станины пикапа, и достаточно мал, чтобы скользить под большинством покрывал, заменяя изоляцию. Вы можете посетить их веб-сайт для получения дополнительной информации и цен. Обратите внимание на SO239. Это делает соединение очень простым.

    На фотографии показана сломанная отверточная антенна, которая была установлена ​​с помощью U-образного кронштейна, аналогичного показанному слева.Эта антенна была установлена ​​на грузовике-пикапе, который часто используется на бездорожье. В конце концов, металл устал до такой степени, что ветровой нагрузки было достаточно, чтобы мачта вышла из строя, как показано на рисунке (щелкните, чтобы увеличить). Если ваш стиль вождения предполагает работу по бездорожью, и вы используете отвертку с U-образным кронштейном, вам следует сделать две вещи. Один из них - разобрать антенну и вставить плотно прилегающую алюминиевую трубку, чтобы укрепить область возле верхней части кронштейна. Внешний рукав / изолятор также может быть необходимым дополнением в зависимости от конкретной рассматриваемой антенны.

    ☜Возврат☜

    Складные крепления

    Складные крепления, такие как Breedlove, показанный слева, были у нас в течение некоторого времени, хотя они подходят не для всех установок. В некоторых случаях лучшим выбором будет быстрое отключение (показано ниже). Очевидно, что показанный откидной борт не выдержит ничего, кроме хлыста.

    До сих пор никто не делал складной чехол, достаточно прочный, чтобы выдержать приличный размер отверточной антенны. Те дни прошли! Breedlove представляет новое сверхмощное складное крепление Scorpion, показанное справа, способное выдерживать антенны весом до 20 фунтов! Он изготовлен из двух частей.Квадратный алюминий 5 дюймов и принимает монтажную шпильку 3 / 4x10. Несмотря на то, что он разработан специально для Scorpion, его можно адаптировать к антеннам со стандартной резьбой 3 / 4x24, просто используя вставной адаптер. Если ваша установка требует складывания или вам нужно наклонить антенну назад, это крепление - ответ.

    ☜Возврат☜

    Быстроразъемные соединения

    Hustler, Breedlove Machine Shop и другие продают хлыстовые блоки QD. Я предпочитаю навинчивающиеся Breedlove, как показано справа, потому что они более безопасны и обеспечивают лучший электрический контакт.Байонетные, поставляемые Hustler, со временем имеют тенденцию ослабевать, особенно если они используются в нижней части антенны. Если вы используете QD и у вас периодически возникают проблемы с приемом, QD - это первое место, куда нужно обратить внимание.

    Некоторые из них сделаны из латуни, а некоторые из нержавеющей стали. Те немногие, что сделаны из металлической посуды, не стоят затраченных усилий. Breedlove имеет новую комбинацию складывания / быстрого отсоединения, которая имеет довольно продуманную конструкцию (показано ниже, слева). Я никогда не был в восторге от складных складных устройств, особенно мачт, из-за периодически возникающих проблем.Тем не менее, блок Breedlove прочно скручивается, а также меньше изгибается.

    ☜Возврат☜

    Крепления для домашнего пивоварения

    Когда вы просто не можете найти то, что вам нужно или нужно, единственный выход - приготовить самогон дома. Показанные здесь крепления - два из многих, которые я сконструировал из пластика Delrin ® . На этих фотографиях немного сложно увидеть (их фотографии в высоком разрешении есть в фотогалерее), но крепления были просверлены для совмещения с существующими отверстиями в направляющей кровати, используемой для поддержки крепежных планок.

    Самое приятное в Delrin ® , естественный цвет - RF прозрачный до диапазона СВЧ. Показанный здесь черный армированный стекловолокном материал подходит для частот примерно до 1 ГГц. Главный недостаток - это стоимость. Текущие цены на 1 дюйм материала составляют около 100 долларов за квадратный фут. Показанные здесь верхнее и нижнее крепления состоят из частей, толщиной 1,25 дюйма и 6,25 дюйма. Они были частью 25-фунтовой коробки остатков Delrin ® , которую я купил у Professional Plastics за 58 долларов.Между прочим, они несут все виды остатков, включая Nylon ® и Noryl ® , и они, как правило, дешевле, чем другие онлайн-поставщики.

    Delrin ® можно распиливать, просверливать, нарезать резьбу, строгать и шлифовать стандартными ручными инструментами. В некоторых случаях я вставляю в материал обжимные кольца с запрессовкой, но в этом нет необходимости.

    Delrin ® - это очень пятно. Фактически, он почти такой же гладкий, как тефлон ® . Поэтому будьте осторожны при сверлении и нарезании резьбы по нему.Если вам нужно просверлить отверстия размером более 3/8 дюйма или около того, используйте сверло Форстнера или лопату. Убедитесь, что вы зажимаете свою работу, чтобы она не заедала и не рвалась. Кроме того, не торопитесь и не торопитесь, чтобы не расплавить материал.

    Крепление, показанное слева, удерживает 6-метровый сквало M-Squared. Как и в случае с креплениями для домашнего пивоварения, описанными выше, в нем используются существующие резьбовые отверстия, которые обычно используются для прикручивания грузовых шипов. Это делает крепления очень прочными. Болты имеют длину 1,25 мм и любую необходимую длину, но открытая резьба не должна быть длиннее 1/2 дюйма.Между прочим, расстояние между центрами составляет примерно 1,1 дюйма, но есть некоторые отличия. Я использовал сверло диаметром 3/8 дюйма для отверстий под болты, что позволило сделать небольшое расстояние между отверстиями. Вам также понадобится бита T50 Torx ® для снятия имеющихся болтов шипа.

    Крепление, показанное справа, было изготовлено на заказ для Scorpion 680 Бенни Болином, W4XTL, и теперь доступно для покупки в Breedlove. Он предназначен для установки любой мобильной КВ антенны на пол пикапа.Сказать, что он прочный, - ничего не сказать. Не видны две пластины, которые крепятся под кроватью, напоминающие крепление 5-го колеса. Это, безусловно, показывает, что можно сделать, проявив немного терпения. Копия в полном разрешении находится в фотогалерее в разделе «Крепления для антенн».

    Если вам нужен возврат на землю, вот пара предложений. Нанесите немного NoOx ® или аналогичное антикоррозионное средство на резьбу болтов и используйте звездообразные шайбы под головками, так как некоторые крепежные отверстия открыты для элементов.Рекомендация Honda - затянуть болты шипа с усилием 16 футов фунтов, что следует соблюдать, так как вы, конечно, не хотите снимать резьбу.

    Метрические болты с заданным размером резьбы не всегда имеют головку одинакового размера. По неизвестной причине, чем длиннее болт, тем меньше размер головки. Те, что на фотографиях, имеют головку 11, 12 или 13 мм. Зная это, вы сэкономите время на поиске подходящего гаечного ключа!

    ☜Возврат☜

    Карманные крепления

    Breedlove Machine Shop производит различные карманные крепления для кольев.Тот, что изображен слева, был разработан для пограничного патруля и может прятаться под большинством покрывал. Они адаптируются к большинству стилей установки антенн и позволяют коаксиальному кабелю проходить через нижнюю часть кармана для стойки. Один очень интересный предназначен для карманов для ставок, у которых нет боковых направляющих. Он показан вверху слева. Посетите их веб-сайт для получения дополнительной информации.

    Есть и другие производители карманных держателей для колов. Однако в большинстве из них используется резиновый блок, который сжимается монтажным болтом.Таким образом, они полагаются на трение, чтобы удерживать их на месте. Я бы не поверил, что они держат что-либо, кроме маленькой УКВ-антенны.

    GeoTool ® снова в работе! Как вы можете видеть на фотографии справа, они хорошо сделаны и доступны в различных конфигурациях. Посетите их веб-сайт для получения более подробной информации.

    ☜Возврат☜

    Опоры для столбов

    Опоры для стоек, такие как Tarheel, показанные слева, очень удобны для установки антенн на плоских поверхностях, таких как кузов грузовика или боковой поручень.Однако их удлинение для размещения антенны выше контрпродуктивно, так как значительно увеличивает потери на землю.

    Например, нередко можно увидеть антенны, установленные на удлиненных стойках, как показано справа. По общему мнению, поднятие антенны на верхнюю часть столба увеличит эффективность за счет того, что мачта и катушка будут закрыты. Как упоминалось выше (удаленные наземные самолеты), это предположение неверно, поскольку столб поднимает антенну над своей земной поверхностью, что увеличивает потери.

    Если честно, этот конкретный пост Tarheel является вариацией складного поста, показанного внизу справа. Кронштейн антенны крепится к этой стойке с помощью U-образных болтов. Монтажная стойка от MFJ аналогична, но имеет трубную резьбу в один дюйм вверху, которая ввинчивается в основание антенны.

    Если вы нажмете на правую фотографию, чтобы увеличить ее, вы также заметите, что нет дроссельной заслонки двигателя и коаксиальной заслонки. Из-за стиля установки и используемой короткой короткой антенны синфазный ток является заданным.Мало того, что если РЧ может выходить через общий режим, то может проникать и РЧ шум, который резко увеличивает уровень шума приема.

    ☜Возврат☜

    Пружины и втулки

    При использовании шаровой опоры на корпусе пружины являются обязательным условием. Пружина помогает предотвратить повреждение низко свисающими ветками и вездесущие дребезжания антенны, которые не могут устоять перед игрой с любимой игрушкой. Большинство любителей не используют пружины в основании своей антенны, поскольку, по их мнению, это приводит к изменению КСВ во время движения.Если это так, скорее всего, ваша антенна установлена ​​слишком низко и / или слишком близко к телу. Другое заблуждение - внутренняя коса выходит из строя. Я использовал старую сверхмощную установку HyGain, которой владею более 30 лет. Тесьма по-прежнему яркая и блестящая.

    Хотя я никогда не закреплял передвижную ВЧ антенну, это дает некоторые преимущества в плане безопасности и позволяет использовать более легкую пружину. Однако позвольте мне добавить это; Оттяжка не заменяет правильного монтажа! Другими словами, если вам приходится прибегать к обвязке, чтобы удерживать антенну на месте, значит, вы неправильно установили антенну!

    Хотя леска кажется предпочтительным средством для растяжки, я думаю, что она слишком растягивается.Phillystrand ® - лучший вариант. Выбор того, как прикрепить один конец к телу, - это личный выбор. На конце антенны лучше всего прикрепить оттяжку под катушкой, где напряжение меньше. Помните одну вещь о парнях. Независимо от того, какой материал вы используете, на нем или в нем может собираться влага. Передача, когда он влажный, приведет к обгоревшему парню, высокому КСВ или и тому, и другому.

    ☜Возврат☜

    Крепления для прицепа

    Если вы планируете использовать прицепное устройство в качестве крепления для антенны, вот предложение.К левому концу сцепного устройства приварите второй шаровой приемник сцепного устройства. Затем в качестве фактического крепления можно использовать короткий кусок квадратной трубки, который при необходимости легко удалить.

    Крепление приемника сцепного устройства прицепа, показанное справа, является одной из нескольких моделей, продаваемых Tarheel. Они прочны и вмещают практически любую мобильную антенну. Крепление входит в ствольную коробку сцепного устройства и фиксируется болтом. В этой конкретной модели есть папка над петлей, которая может не подходить для каждой установки.Тот, что слева, принадлежит REP Designs.

    При установке навески прицепа следует помнить об одном очень важном моменте; с точки зрения эффективности это наименее желательное место. И вопреки расхожему мнению, прикрепление к раме заземляющего ремня не отменяет этого факта. Если вы сомневаетесь в этом предположении, прочтите мою статью об эффективности антенны. Кроме того, из-за дополнительных потерь на землю вы должны использовать чрезвычайную развязку (дроссели с большим импедансом), чтобы не допустить попадания ВЧ сигналов на управляющие и коаксиальные провода.

    ☜Возврат☜

    Кнуты и мачты

    Кнуты, иногда называемые стингерами, представляют собой гибкую часть мобильной антенны, выходящую из верхней части катушки. Каждый поставщик радиолюбителей имеет хотя бы одну марку. Обычно они продаются без наконечников, их длина варьируется от 24 дюймов до 72 дюймов. Люди, которым нужен более длинный хлыст, обычно используют хлыст CB 8 футов и срезают его, если необходимо. Если вы это сделаете, не забудьте добавить коронный шар.

    Некоторые любители используют бронзовые сварочные стержни для кнута и для изготовления шляп.Бронза хороша, но ее легче перегибать, чем нержавеющую сталь. Вы можете приобрести нержавеющую сталь 17-7 нескольких размеров в Speedy Metals. Тем не менее, вы можете прочитать этот раздел статей об антеннах, прежде чем выбрать нержавеющую сталь 17-7.

    Если вам нужны установочные винты и вы не можете найти их в местном хозяйственном магазине, лучше всего подойдут Micro Fasteners.

    Мачты с монодиапазонной антенной

    доступны в DX Engineering ® , Hustler ® , Main Trading Company ® и MFJ ® .Есть несколько вещей, которых следует избегать с мачтами. Во-первых, используется быстроразъемное соединение на базе, независимо от того, кем вы пользуетесь. Основание - это точка максимального напряжения, и рано или поздно лучшие из квантовых точек выйдут из строя, особенно подпружиненные и заколоченные. Людей с откидными крышками следует избегать любой ценой! Независимо от того, насколько хорошо они сделаны, незадолго до того, как они станут свободными с предсказуемыми результатами. Дело в том, что вы часто видите примеры откидных мачт Hustler ® с медной перемычкой в ​​оплетке на шарнире для обеспечения надежного соединения.

    Мачты

    Hustler ® имеют еще одну проблему, заключающуюся в том, что шпильки размером 3 / 8x24 вдавливаются в алюминий. Со временем они расшатываются, а в некоторых случаях вообще выходят из строя. В любом случае вы должны использовать базовую пружину, чтобы минимизировать нагрузку на мачту. Если вы заметили какое-либо ослабление (на этой или любой другой мобильной антенне), замените или затяните деталь (и), прежде чем они оторвутся, пока вы едете по автостраде! Между прочим, чрезмерное затягивание усугубляет проблему.

    Если вы хотите сделать мачту своими руками, вот сайт с инструкциями и фотографиями.Метод Марка (K5LXP) требует некоторых усилий, но для людей с ограниченным бюджетом результаты того стоят.

    ☜Возврат☜

    Шансы и конец

    Шпильки 3/8 x 24, соединяющие различные части наших антенн вместе, являются еще одной проблемой. Несколько компаний поставляют нержавеющую сталь, которая ненамного прочнее, чем из низкоуглеродистой стали. За эти годы у меня было несколько разрывов, поэтому я нашел решение. Я использую болты 3/8 "x 24 x 2" класса 8 или 9 и отрезаю их головки с помощью отрезного инструмента Dremel ® , а затем полирую резьбу с помощью небольшого шлифовального круга.Оборудование Ace и большинство дилеров Caterpillar продают эти высококачественные болты. Я могу почти гарантировать, что ваша четверть панели будет сорвана до того, как шип выйдет из строя!

    Поскольку у меня лично есть Ridgeline, меня много раз спрашивали, как провести коаксиальный кабель и кабели в зоне кровати. Есть два способа, но вы должны просверлить отверстия. Если снять переднюю крышку кровати, можно будет использовать два проходных вентиляционных отверстия. Кроме того, если вы удалите любую боковую панель, вы можете использовать одну из существующих втулок.Левый будет использоваться, если установлена ​​дополнительная задняя камера. Однако для выхода проводки из-за панелей недостаточно свободного пространства. Большинство владельцев либо просверливают переднюю крышку, либо используют люверсы. Если вы используете чехол для кровати, проложите провода до места расположения грузовых фонарей и просверлите там отверстия. Панель, которая удерживает грузовые фары, стоит около 40 долларов и всегда может быть заменена в будущем. Для справки, пространство между полом кровати и багажником составляет около 1/8 дюйма, и даже тогда протянуть проволоку через щель практически невозможно.

    Вот интересный лакомый кусочек о Ridgelines, хотя и не по теме. Если вы внимательно посмотрите в багажник со стороны пассажира, вы заметите большую решетку. Это вентиляционное отверстие, через которое воздух поступает в багажник и выходит из него. Если вы живете в климате, где под автомобилем скапливается слякоть снега, он также может скапливаться и через вентиляционное отверстие, закрывая его. Если затем захлопнуть крышку багажника, выскочит одна или несколько пластиковых заглушек в нижней части кровати. Эти заглушки закрывают отверстия для петель крышки багажника и опор задней подвески.

    ☜Возврат☜

    Дом

    Ресурсы UNAVCO: Крепления для антенн GNSS

    Крепление SCIGN

    Крепление SCIGN было разработано для использования в интегрированной сети GPS Южной Калифорнии. Он состоит из двух пластин, которые можно выравнивать относительно друг друга. Крепление SCIGN должно быть приварено к памятнику и должно использоваться, если также используется купол SCIGN. Крепление позволяет ориентировать антенну на север.Для установки необходимы уровень и компас. Используется только для стационарных станций, например с памятниками с коротким или глубоким отверстием. См. Раздел «Как выровнять крепление SCIGN» и «Инструкции, справочные материалы, диаграммы и схемы, предоставленные SCIGN».

    Регулируемое крепление SECO серии 2072

    Нивелирное крепление серии SECO 2072 дешевле, чем крепление SCIGN (~ 200 долларов США), и, возможно, не менее точное. SECO не может, в отличие от остальных представленных здесь креплений, использовать купол SCIGN.Ее можно навинтить на резьбу 5/8 "; сварка не является обязательной. Антенна привинчивается к латунному переходнику с помощью установочного винта и может быть выровнена по северу. Для установки необходимы уровень и компас. Обычно используется для постоянного установка станции, например, с бетонным столбом или памятником с коротким или глубоким отверстием, когда купол SCIGN не нужен.

    Чашка с латунным переходником

    Простая чашка с латунным переходником может использоваться там, где выравнивание крепления не является критическим (например.грамм. непрерывная, долгосрочная установка, когда памятник достаточно короткий, чтобы его можно было установить близко к уровню). Чашка может быть навинчена на резьбу 5/8 дюйма. Антенна навинчивается на латунный переходник с помощью установочного винта и может быть выровнена по северу. Для установки необходим компас. Используется для постоянного и непостоянного длительного использования. сайтов.

    Tech 2000 Мачта

    Мачта Tech 2000 (Tech3K) - это портативное крепление для антенны с фиксированной высотой, предназначенное для установки на традиционных эталонах, где точкой съемки является углубление.Установка достаточно стабильна, чтобы ее можно было оставлять без присмотра в течение нескольких месяцев. Базовая конструкция состоит из алюминиевой мачты, состоящей из 1-3 секций, наконечника стрелы в основании мачты, антенной резьбы 5/8 дюйма в верхней части мачты и трех натянутых цепей, которые соединяют верхнюю часть мачты. мачта для закрепления точек в земле. Кончик стрелки вставляется непосредственно в центральную точку ориентира, а мачта закрепляется и выравнивается путем регулировки натяжения цепей. Сегменты допускают несколько вариантов высоты.Уровень входит в комплект Tech 2000; компас необходим для установки. Tech 2000 легок и очень портативен, но для установки точек привязки при первом посещении объекта требуется ручная дрель. Используется для непостоянных, долгосрочных и рекламных сайтов.

    Для получения дополнительной информации посетите страницу Tech 2000 GNSS Antenna Mast.

    Крепление на шипы фиксированной высоты UNAVCO

    Шипы UNAVCO фиксируются на высоте 0.18 мес. Регулируемые ножки прикреплены к центральному латунному стержню с резьбой 5/8 дюйма вверху и шипом, прикрепленным к нижней части. Требуется уровень, который может использоваться на выравнивающей пластине (доступной в UNAVCO), навинченной на 5/8 дюйма нитью, чтобы выровнять памятник, регулируя высоту ножек. Ослабление ножек вокруг центральной стойки позволяет направить антенну на север. Крепления можно стабилизировать камнями или мешками с песком; эта установка достаточно стабильна, чтобы ее можно было оставлять без присмотра в течение нескольких дней.Для более продолжительной работы можно вбить болт в отверстие в ступне. Крепления для шипов легкие и компактные, но могут быть слишком низкими, чтобы преодолевать препятствия, например валуны и листву. Идеально подходит для удаленных участков с минимальными местными препятствиями. Используется для непостоянных, долгосрочных и рекламных сайтов.

    См. Фотографии и схемы крепления UNAVCO с фиксированной высотой шипа 0,18 м.

    Стандартный или короткий штатив с трегером и вращающимся оптическим центриром

    Стандартная установка штатива состоит из штатива с регулируемой высотой, который должен располагаться по центру над отметкой съемки.Обычно мы отправляем трегер и вращающийся оптический центрир со штативом, чтобы обеспечить центрирование и нивелирование менее миллиметра. Для измерения высоты антенны над отметкой съемки необходимо использовать рейку. Ошибка установки должна быть <1 мм и достаточно стабильной, чтобы ее можно было оставлять без присмотра на срок до 24 часов. Используется для сайтов кампании.

    Хотя доступны варианты меньшего размера и более легкие, чем штатив, штатив по-прежнему может быть лучшим вариантом для некоторых условий, например, для памятника, возвышающегося над поверхностью земли (например.грамм. на крутом валуне) или в месте, где антенна должна быть приподнята, чтобы обеспечить достаточный обзор неба.

    См. Процедуру установки штатива и трегера UNAVCO (.pdf).

    Штатив с фиксированной высотой

    Штатив с фиксированной высотой, хотя и не обладает гибкостью стандартного штатива, устраняет как ошибки измерения высоты, так и необходимость в стержне для измерения высоты / рулетке. Центрирование также не требуется, так как центральная ножка входит в маркер с помощью иглы, а выравнивание выполняется с помощью встроенного пузырькового уровня путем регулировки ножек, что устраняет необходимость в трегере и вращающемся оптическом центрире.Используется для сайтов кампании.

    Сошка

    Сошки Trimble состоят из двухсегментной центральной стойки, стабилизированной двумя съемными регулируемыми ножками. Верхний сегмент регулируется, высота указана на штанге. Прилагается пузырьковый уровень. Быстроразъемный адаптер для антенны (показан здесь на системе) может быть включен, чтобы легко снять антенну со стойки. Сошкам не хватает долговременной стабильности и возможности высокоточного измерения высоты, но они быстро устанавливаются и подходят для быстрых статических съемок (10-20 минут занятий).

    Полюс диапазона

    Вешалка - это, по сути, сошки без ножек. Верхний сегмент может быть регулируемым или иметь фиксированную высоту. Как и сошки, вешалка включает пузырьковый уровень и может использоваться с быстросъемным адаптером для легкого снятия антенны. Вешалка дальности может использоваться для съемок, в которых точность <1 см не требуется. Может быть достигнута точность <3 см для статических точек. Как правило, полюс дальности используется для обозначения области или объекта, для записи местоположений (например,грамм. участки выборки, маркеры съемки) и / или для перехода к ранее записанным местоположениям (при съемке в кинематическом режиме в реальном времени).

    Рюкзак Survey

    Рюкзак для съемки - наименее точный, но самый мобильный вариант крепления GNSS. Вешалка фиксированной высоты прикреплена к рюкзаку для съемки, в котором есть место для приемника GNSS и источника питания. Можно прикрепить быстросъемный фиксатор, чтобы можно было легко снять антенну.Приемник управляется с помощью портативного контроллера съемки. Из-за разницы в высоте антенны в зависимости от положения и местности точность по вертикали может составлять всего 10 см. Горизонтальная точность также зависит от позы. Однако использование рюкзака для съемки идеально подходит для картирования объектов, для которых не требуется более высокая точность.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
