Способы крепления балок к стене

В современных многоэтажных зданиях перекрытия чаще всего делают из железобетонных плит. Другое дело частные дома — у них до сих пор, как правило, деревянные перекрытия. Ведь дерево намного легче бетона, дешевле, проще в монтаже и «теплее». Одно «но» — узел крепления балок к стене нельзя назвать простым. Особенно если речь не о чердачном, а о межэтажном перекрытии. Впрочем, в обоих случаях есть свои тонкости монтажа. Рассказываем о них, а также об основных способах крепления балок к стенам. Выбирайте подходящий и приступайте к работе.

Начнем с описания крепежа, который используются для крепления балок перекрытия к стене. Конечно, из всей доступной номенклатуры лично вам понадобится всего несколько разновидностей, но чем лучше вы разбираетесь в крепеже, тем проще выбрать тот, что лучше всего подойдет именно в вашем случае.

Итак, для крепления балок перекрытия к стене применяют:

1. Усиленные перфорированные уголки. Наличие ребра жесткости очень важно, поскольку многие материалы (доски, двутавры) склонны к опрокидыванию.
2. Балочные кронштейны. П-образный перфорированный крепеж с двумя уголками на «плечах». С помощью такого кронштейна балку можно подвесить на стену.
3. Раздельные опоры балок. Назначение и использование идентичное балочному кронштейну, но опора — это не один, а два зеркальных крепежа, поэтому их можно использовать для крепления деревянной балки любого сечения к стене.
4. Держатель балки. Асимметричный перфорированный уголок с длинными плечами. Используется для крепления балок к деревянным опорам.
5. Перфорированную ленту. Вспомогательный крепеж, который в основном нужен для ограничения поперечной подвижности балок. Кроме того, перфорированная лента хороша в качестве дополнительного крепежа балки к стропилу или опорной стойке.
6. Навесной хомут. Этот крепеж очень похож на балочный кронштейн. Но если первый крепится к стене, то второй навешивается на стену или вмуровывается в нее. Поэтому навесной хомут — более надежная, но и более сложная в использовании разновидность крепежа.
7. Анкерные болты. Метизы, которые состоят из двух частей: болта и гильзы. Гильзу вставляют в отверстие в стене, после чего вкручивают в нее болт. Закручиваясь, болт раздвигает «лепестки» гильзы, из-за чего она надежно закрепляется в стене.
8. Ершеные гвозди. Стандартный кровельный метиз, который применяют для всех работ по дереву.
9. Шпильки. Это длинный стержень с резьбой, один конец которого утапливается в основание или вмуровывается в стену, а на другой надевается балка, после чего фиксируется винтом.
10. Кровельные скобы. Обычно их используют при монтаже стропил, но и для крепления балок они тоже подходят. Особенно если балки сделаны из досок.
11. Отожженную проволоку. Гибкий и крайне прочный на разрыв материал, которым балку привязывают к какой-то стабильной конструкции. Например, к опорной стойке.
12. Саморезы по дереву. В условиях высокой нагрузки, особенно на сдвиг, саморезы работают плохо. Но это не мешает использовать их для крепления балок перекрытия к стене с помощью перфорированного крепежа.

В отличие от саморезов, кровельные гвозди можно использовать для непосредственного крепления балки к стене. Даже под большой нагрузкой они обычно сгибаются, а не ломаются.

Все способы крепления чердачных балок можно разделить на две категории: опорные и навесные. Разница между ними — в месте приложения усилия. В первом случае балки опирают на стену, а во втором — навешивают на нее.

Опорные способы крепления балок к стене

Хотя балки перекрытия в любом случае будут опираться на стену, способы оформления самого узла отличаются. Балки перекрытия могут устанавливаться:

• на мауэрлат;
• на армопояс;
• просто на стену.

Место монтажа очевидным образом определяет и подход к их креплению.

Монтаж балок перекрытия на мауэрлат

Самый распространенный и простой способ крепления балки чердачного перекрытия к стене. Точнее, способы — есть десятки вариантов выполнения такого соединения «дерево-дерево». Вот основные из них:

1. Крепление балки к мауэрлату усиленными уголками с двух сторон. Надежный и элементарный в реализации метод монтажа, который идеально подходит для балок из бруса. Доски и двутавры с помощью уголков обычно не крепят из-за высокого риска опрокидывания. Или используют сразу несколько видов креплений.
2. Крепление держателями балок с двух сторон. Благодаря длинному плечу держатели хорошо подходят для крепления досок.
3. Крепление кровельными скобами. Этот метод крепления защищает балки от сдвига, но он не очень эффективен от опрокидывания. Поэтому кровельные скобы обычно сочетают с уголками или перфорированными лентами.
4. Крепление с запилом. В этом случае снизу балки вырезают небольшой прямоугольный паз, который точно становится на мауэрлат. Запил не дает балке сдвигаться, а для защиты от опрокидывания применяется металлический крепеж. Учитывайте, что запил делают только на балке, мауэрлат запиливать нельзя ни при каких обстоятельствах, поскольку это сильно ослабит конструкцию.
5. Крепление с помощью шпильки. Исключительно надежный, но сложный в исполнении метод крепления балок к стене. Для него в стену вмуровывают шпильки и надевают на них мауэрлат. При этом длина шпилек должна быть достаточной, чтобы после монтажа мауэрлата на них можно было надеть и балки перекрытия.

Независимо от выбранного способа соединения, балки перекрытия всегда дополнительно фиксируют двумя гвоздями. Их вбивают крест-накрест так, чтобы они как минимум на треть длины (лучше на половину) зашли в мауэрлат.

Как крепить балки к стене на армопояс

Армопояс — это армированная монолитная бетонная лента, которую заливают поверх хрупких стеновых материалов. Например, пеноблока, низкокачественного кирпича или ракушечника. Точечная нагрузка легко раскрошит такой материал, поэтому нужен армопояс, который равномерно распределит вес.

Как правило, на армопояс устанавливают мауэрлат. Но это делают не всегда, поэтому иногда возникает необходимость в креплении балок перекрытия к армопоясу стены. И это намного сложнее соединения «дерево-дерево».

Чаще всего для крепления балок к армопоясу используют разные закладные:

1. Шпильки вмуровывают в армопояс, как правило, скрепляя их с арматурой для надежности. После этого на них устанавливают балки и фиксируют.
2. Проволоку заводят через кладку на 2-4 ряда ниже бетонной ленты в зависимости от материала стен. Ей обвязывают балку.
3. Деревянные бруски используют в качестве элементов кирпичной кладки на 3-4 ряда ниже армопояса. Балки к ним крепят с помощью кровельных скоб или перфорированных лент.
4. Закладные, которые представляют собой пластину с закрепленными на ней 4-6 анкерами, вмуровывают в бетонную ленту. Затем балка крепится к анкерам. Это исключительно надежный метод монтажа, но он очень сложный. Во-первых, нужны анкерные пластины, сделанные под сечение балки. Во-вторых, их необходимо очень точно установить.

При использовании проволоки и деревянных брусков для крепления балок к стене дома необходимо обязательно устанавливать элементы, которые будут ограничивать их поперечное перемещение. С помощью этих ограничителей соединяют соседние балки, которые таким образом превращаются в якорные элементы друг для друга. В качестве ограничителей можно использовать перфорированные ленты, специальные кронштейны или просто бруски-распорки.

Крепление балок с опорой на стену без «посредников»

Чердачные балки могут устанавливать прямо на стены в двух случаях:

1. Если дом деревянный. Тогда верхний венец сруба или брусового дома выступает в качестве мауэрлата.
2. Если мауэрлат решено установить выше балок. Такое решение характерно для домов с наслонной стропильной системой — чтобы балки не мешали установке стропильных ног, их крепят под мауэрлатом.

В первом случае все просто — балки перекрытия крепятся к стене так же, как и к обычному мауэрлату. Или с помощью запилов разной формы. А вот во втором случае подход к их монтажу отличается кардинально.

Чаще всего балки просто вмуровывают в последние ряды стены. Для этого схему кладки рядов тщательно продумывают и выверяют — отверстия для установки балок должны быть точно друг напротив друга и сделаны точно с заданным шагом. Если стены из газобетона, под балки обычно заливают армопояс или делают 3-4 ряда более прочной кирпичной кладки.

В результате верх стены должен заканчиваться специфическими «зубцами» с промежутками между ними, ширина которых должна быть чуть больше ширины балки. Эти промежутки — и есть крепления. Причем очень надежные: в них балка будет плотно зафиксирована и защищена как от опрокидывания, так и от поперечного смещения. При этом небольшая степень свободы в продольном направлении у балки будет, что позволит снизить вибрацию перекрытия.

Как прикрепить балки к стене при таком способе монтажа:

1. Концы балок пропитать антисептиком.
2. В месте контакта балок с кладкой и другими материалами (кроме дерева) их нужно обмотать рубероидом. Это защитит дерево от конденсата, который выпадает в местах соединения разнородных материалов.
3. Балки установить в промежутки. При необходимости их можно дополнительно зафиксировать с помощью деревянных колышков.

Антисептик для дерева должен защищать не только от грибковых и бактериальных поражений, но и от насекомых.

Навесные методы крепления балок перекрытия к стене

В последние 10-15 лет в частном строительстве навесные методы крепления не только балок перекрытия, но даже элементов стропильной системы стали уверенно набирать популярность. И это неудивительно: навесной монтаж прост и удобен, а соблюдение технологии не требует особых знаний и строительных навыков. Впрочем, за эти преимущества приходится платить надежностью — навесное крепление менее прочное, чем опорное, поэтому его не рекомендуют для высоконагруженных перекрытий.

Для навесного крепления балок к стене обычно используют специальные кронштейны в сочетании с саморезами и анкерными болтами. Саморезами в крепеже фиксируют балку, а анкеры используют для монтажа кронштейнов на стену.

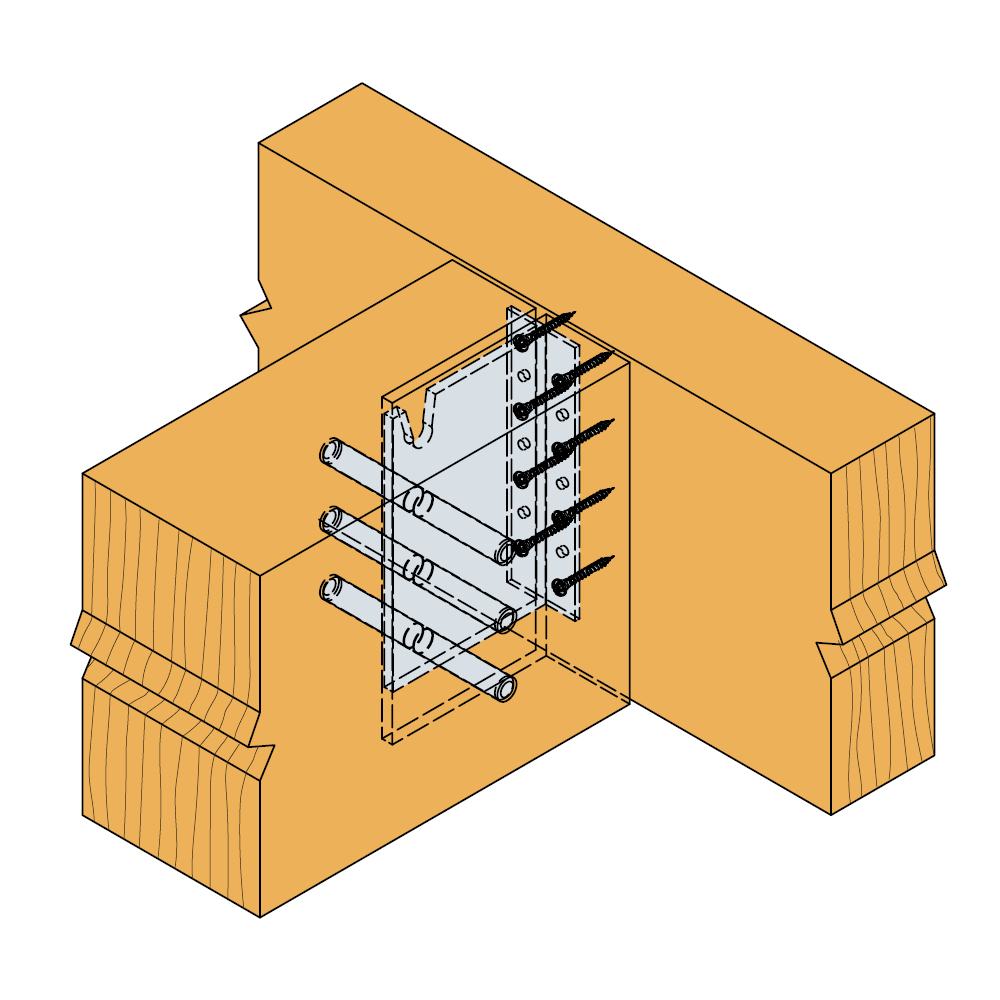

Закладные кронштейны, хотя формально и считаются навесным крепежом, в реальности как минимум наполовину — опорный способ крепления. Их закладная часть намертво вмуровывается в стену, поэтому крепеж давит на кладку сверху, а не просто висит на ней.

Межэтажные балки перекрытия обычно крепят к стене с помощью ниш или опорного элемента.

Нишу формируют внутри кладки. Способов оформления этого узла — десятки, поэтому мы рассмотрим только общие правила устройства таких ниш. Вот они:

1. Минимальный заход балки внутрь стены — 160 мм. Некоторые источники указывают еще большее значение — 200 мм.
2. Для формирования ниши область непосредственно под балкой усиливают. Для этого могут использовать железобетонные перемычки, металлические вставки, армированные бетонные ленты и даже деревянные подкладки.
3. Кладку из особо хрупких материалов дополнительно армируют в 3-4 рядах сверху и снизу от места крепления балок перекрытия к стене.
4. Дальнюю стенку ниши утепляют, чтобы избежать появления мостика холода и уменьшить количество конденсата.
5. Балку крепят с помощью закладных — подойдет любой тип, поскольку они выполняют роль дополнительного крепежа.
6. Сверху балки оставляют небольшой промежуток, который обеспечивает вентиляцию ниши.
7. Край балки, который будет заходить в нишу, заворачивают в рубероид или обрабатывают битумной мастикой.

Балки, которые будут устанавливать в ниши, обязательно пропитывают мощными антисептиками.

Использование опорного элемента — второй метод крепления балок межэтажных перекрытий к стене. В качестве такого опорного элемента выступают колонны или брус, закрепленный на стене анкерами. Для надежности брус часто подпирают деревянными стойками. Крепление балок к опорному брусу выполняется такими же методами, как и их монтаж на мауэрлат.

Как закрепить балку к стене? Зависит от того, о каком именно перекрытии речь:

1. Балки чердачного перекрытия лучше крепить одним из опорных методов — это надежнее. Но допустимо и использование навесных кронштейнов, если планируется невысокая нагрузка.
2. Межэтажные балки обычно устанавливают в специальные ниши. Также они могут крепится на специальный опорный брус или колонны, но такой метод монтажа применяют значительно реже.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Крепление балок (опора бруса) в Заокском

6 товаров Сбросить фильтр

---

В нашем СтройМаркете можно купить крепление балок по низкой цене. Наш адрес: р.п. Заокский, Нечаевское шоссе, д. 4а. Схема проезда

Сортировать:

по популярности

• по популярности
• по возрастанию цены
• по убыванию цены
• по новинкам
• по скидкам

На странице:

40 товаров

• 40 товаров
• 60 товаров
• 80 товаров

• Фильтр:
• Сбросить

Опора бруса 70х125х2мм WB21

56 руб

Опора бруса 70х125х2мм WB21

56 руб

Крепление балок опора бруса 51х105х2мм

59 руб

Крепление балок опора бруса 51х105х2мм

59 руб

Крепление балок опора бруса 100х140х2мм

85 руб

Крепление балок опора бруса 100х140х2мм

85 руб

Левый держатель балки Крепко-накрепко 40x170x40x2 41486

102 руб

Левый держатель балки Крепко-накрепко 40x170x40x2 41486

102 руб

Правый держатель балки Крепко-накрепко 40x170x40x2 41493

102 руб

Правый держатель балки Крепко-накрепко 40x170x40x2 41493

102 руб

Крепление балок опора бруса 100х170х2 мм

122 руб

Крепление балок опора бруса 100х170х2 мм

122 руб

Для крепления балок используются специальные перфорированные крепежные элементы, называемые опорами бруса.

Они отлично справляются с большими нагрузками и подходят доя монтажа деревянных балок. Изготавливаются данные изделия из стального листа. Его разрезают до получения нужной формы, затем перфорируют и сгибают.

Перфорация на опорах бруса используется в следующих целях:

• уменьшение веса конструкций;
• обеспечение наиболее оптимального распределения нагрузки;
• возможность использования саморезов различного диаметра.

Крепления балок незаменимы в каркасом строительстве. Они позволяют качественно закрепить брус к деревянной основе, не требуя врезки. Благодаря этому, данную работу сможет выполнить мастер, не обладающий высокой квалификацией.

Использование опор для бруса экономит время и позволяет закончить строительство каркасного дома в установленные сроки. Также данные крепления балок уменьшают финансовые затраты.

Перед тем как купить опоры бруса, рекомендуется проконсультироваться со специалистами. Используемые вами крепежные элементы должны иметь характеристики, соответствующие эксплуатационным условиям.

Чтобы задать вопросы и купить крепления балок в Заокском районе, позвоните нашим менеджерам по телефону. Вы получите подробную консультацию и сможете купить качественные крепежные элементы по доступной цене.

4 типа структурных шурупов для любого проекта

Назад

By Kari N.

·

20 декабря 2019 г. без необходимости предварительного сверления.

Эти конструкционные винты предназначены для многоцелевого соединения, соединения настила и многослойного соединения. Их можно использовать в самых разных целях или конструкциях, включая палубные ригели, подконструкции палуб, ландшафтные бревна, заборы, перголы, несущие балки, деревянные рамы и многое другое. 4 типа структурных шурупов Starborn для дерева, которые можно использовать в любых конструкциях, включают в себя:

1. Structural h29

Шурупы Starborn Structural h29 предназначены для соединения дерева с деревом в различных областях, включая настилы, ограждения, перголы, ландшафтные деревянные конструкции, деревянные каркасы и многое другое.

• Соответствует требованиям IRC/IBC
• Без предварительного сверления
• Сопоставимо с шурупами 3/8″
• Диаметр стержня 0,19″
• Шестигранная головка 5/16″ для максимальной управляемости 9001 9
• Tri-Forge Point обеспечивает быстрое пуск, минимальное расщепление и сниженный крутящий момент
• Speed-Knurl уменьшает трение на стержне без резьбы для более быстрой установки
• Черное покрытие для наружных работ с высокой адгезией (одобренная ACQ альтернатива покрытиям с горячим цинкованием)

2. Structural h33

Винты Starborn Structural h33 являются специально разработан для крепления палубных ригелей к бортовым лагам.

• Соответствует нормам IRC/IBC
• Без предварительного сверления
• Сопоставимы с шурупами с запаздывающим креплением 1/2 дюйма
• Диаметр хвостовика 0,23 дюйма
• Шестигранная головка 3/8″ для максимальной управляемости
• Tri-Forge Point обеспечивает быстрый старт, минимальное расщепление и сниженный крутящий момент
• Speed-Knurl снижает трение на нерезьбовом хвостовике для более быстрой установки с высокой адгезией (одобренная ACQ альтернатива горячеоцинкованному покрытию)

3.

Structural F23

Шурупы Starborn Structural F23 предназначены для тяжелых условий эксплуатации, включая настилы, ограждения, перголы, ландшафтные бревна, деревянные каркасы и больше

• Соответствует коду IRC/IBC
• Без предварительного сверления
• Сопоставимо с винтами с затяжкой 1/2 дюйма
• Диаметр хвостовика 0,23 дюйма
• Звездообразная приводная головка T40 устраняет эксцентрик
90 018 Tri-Forge Point обеспечивает быстрый старт
• Speed-Knurl снижает трение на стержне без резьбы для более быстрой установки
• Черное покрытие для наружных работ с высокой адгезией (одобренная ACQ альтернатива покрытиям, нанесенным методом горячего цинкования)

4. Конструкционные F23-E и F23-W

Винты Starborn Structural F23-E и F23-W специально разработаны для внутренних соединений многослойных балок. Шурупы F23-E предназначены для крепления многослойных балок LVL, LSL и PSL. Шурупы F23-W предназначены для крепления двух многослойных балок из пиломатериалов

• Без предварительного сверления
• Альтернатива гвоздям и сквозным болтам
• Диаметр хвостовика 0,23 дюйма
• Звездообразная головка T40 устраняет эксцентрик
• Tri-Forge Point обеспечивает быстрый старт, минимальное расщепление и сниженный крутящий момент
• Speed-Knurl уменьшает трение на нерезьбовом стержне для более быстрой установки
• Конструкция резьбы предотвращает выдавливание доски
• Серое покрытие e с верхним покрытием со смазкой только для использования внутри помещений

Шурупы Starborn для структурного дерева полностью протестированы и сертифицированы на соответствие нормам. Их уникальные характеристики, такие как повышенная стартовая скорость и уменьшенный крутящий момент, сэкономят время и сократят трудозатраты на строительной площадке. Они также разработаны в соответствии с более высокими требованиями к прочности на сдвиг, растяжение и прочность соединения древесины с древесиной. Другими ключевыми характеристиками шурупов Starborn Structural являются уникальное острие Tri-Forge Point, которое чисто и эффективно просверливает пиломатериалы или изделия из инженерной древесины, Speed-Knurl, уменьшающее трение на стержне шурупа без резьбы, и специально разработанное смазывающее верхнее покрытие.

Все винты Starborn Structural также устойчивы к коррозии, а винты Structural h29, h33 и F23 имеют черное внешнее покрытие, которое является альтернативой горячему цинкованию. Это покрытие одобрено для использования в пиломатериалах ACQ, с огнезащитной обработкой (FRT) и других обработанных давлением пиломатериалах. Структурные винты F23-E и F23-W имеют серое покрытие e-coat и предназначены только для использования внутри помещений.

Покупайте строительные шурупы Starborn для дерева и другие товары для дома в DIY Home Center. Обязательно обращайтесь с любыми вопросами или комментариями.

Комментарии

Имя



Фамилия



Эл.

Комментарий



Подписаться на информационный бюллетень веб-сайта

• Категории

• Строительные материалы
• Террасные изделия
• Информация для самостоятельного изготовления
• Рекомендуемые продукты
• Инструкции

Металлические кронштейны для деревянных балок — все размеры и черный цвет

Купите недорогие и высококачественные кронштейны балок из оцинкованной стали и подвески балок для балок размера 1001. Распространенным способом крепления деревянных балок к стенам является использование подвески для балок. В этой категории металлических кронштейнов для деревянных балок вы найдете как кронштейны для стальных балок, так и угловые кронштейны, а также кронштейны для балок с выступом или без него (также известные как кронштейны для каменной кладки и скрытые кронштейны для балок), а также невидимые кронштейны для балок. Для каждого кронштейна балки мы указываем соответствующий размер балки.

Откройте для себя Wovar, бренд премиум-класса с привлекательными ценами на балочные подвесы для использования в деревянном строительстве. Выберите один из наших прочных кронштейнов для стульев, кронштейнов для балок, вешалок для балок или даже невидимых кронштейнов для балок. Кронштейны балки изготовлены из оцинкованной стали и поэтому очень прочны. При строительстве деревянных конструкций всегда используйте высококачественные крепежные элементы, такие как наши болты с квадратным подголовком, шурупы с квадратной головкой или строительные шурупы.

Подвески для балок, кронштейны для балок и подвесы для прогонов легко монтируются с помощью специальных саморезов Wovar для ДСП, обычно размером 4×40 или 4×50 мм. Каждый кронштейн балки снабжен монтажными отверстиями, позволяющими осуществлять монтаж практически в любой ситуации. Ищете недорогие металлические скобы с быстрой доставкой? Мы доставляем вешалки для балок, изготовленные из высококачественной оцинкованной стали, и многое другое к вам домой или на работу.

Угловые кронштейны

Помимо кронштейнов для балок и подвесок для балок, вы также можете купить угловые кронштейны и кронштейны для перголы в Wovar. Выбирайте прочные угловые кронштейны для строительства или простые углы для подвешивания садовых экранов.

Покупка кронштейнов для металлических балок

Wovar также поставляет кронштейны для стальных балок с длинной кромкой или без кромки. Кронштейны также называются вешалками для каменных балок и скрытыми вешалками для балок соответственно. Основное преимущество подвесов для каменных балок заключается в том, что их можно закрепить в стыке стены. Просто поместите кронштейн в нужное место при возведении стены, закрепите его на камне, и у вас будет готово прочное соединение дерева с каменной кладкой.

Кронштейн балки также широко используется в деревянных каркасных конструкциях. В этом случае кладочная полка не закрепляется в стыке стены, а может крепиться к верхней части балки гвоздями или шурупами для ДСП. На нашем веб-сайте вы можете найти кронштейны для балок и подвески для балок всех форм и размеров, в том числе черные кронштейны для балок.

Мини-вешалки

В дополнение к тяжелым балочным кронштейнам и балочным подвескам Wovar также поставляет легкие мини-вешалки. Они подходят для легких конструкций. Размеры этих оцинкованных кронштейнов соответствуют узким балкам, которые используются, например, для создания не слишком нагруженного складского чердака. Примерами подходящих размеров являются балки 38 x 63 и 45 x 70 мм.

Подвески для балок

Если вы строите крышу или пол, вы собираетесь использовать балки. Чтобы соединить эти балки с балками, вы используете вешалки для балок. Wovar поставляет балочные подвесы исключительной прочности. Вешалки для балок можно закрепить разными способами, используя наши винты Torx для ДСП или шурупы с квадратной головкой. Анкерные болты или винтовые гвозди также используются для крепления балок.

Размеры подвесов балок соответствуют типичным размерам деревянных балок. Как и наш балочный кронштейн, этот прочный металлический кронштейн подходит для крепления тяжелых балок. Благодаря многочисленным монтажным отверстиям наши подвесы для балок можно закрепить практически в любой ситуации.

Черные балочные кронштейны

Черные балочные кронштейны Wovar имеют черное порошковое покрытие. Это порошковое покрытие глубоко проникает в оцинкованную сталь и обеспечивает превосходную защиту от ржавчины, окисления и коррозии. После этого защитного покрытия наносится черный верхний слой, который придает красивый блеск. Благодаря этому черные кронштейны отлично смотрятся, например, в сочетании с еловыми балками SLS. Черные балочные кронштейны доступны, среди прочего, в следующих популярных размерах:

• Черный кронштейн для балок 5 x 15 см
• Черный кронштейн для балок 4,5 x 14,5 см
• Черный кронштейн для балок 5 x 10 см
• Черный кронштейн для балок 5 x 15 см

В дополнение к стандартным балочным кронштейнам с выступами и балочными подвесами или без них Wovar теперь также поставляет невидимые балочные кронштейны.
