виды и размеры, преимущества и недостатки

Если по каким-либо причинам нет возможности сделать скрытую электропроводку или провода потребуется регулярно осматривать, то в качестве креплений используются монтажные скобы, клеммы, коробки, хомуты и другие подобные приспособления. Но их общий недостаток заключается в том, что провода остаются открытыми, а это далеко не всегда допустимо. Для скрытия электропроводки применяются электромонтажные кабель-каналы, виды и размеры которых мы рассмотрим в этой статье.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения.

Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

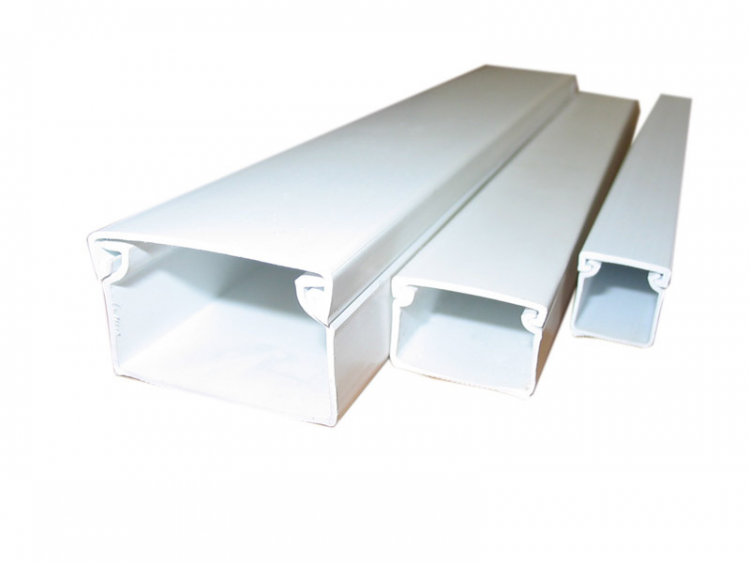

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

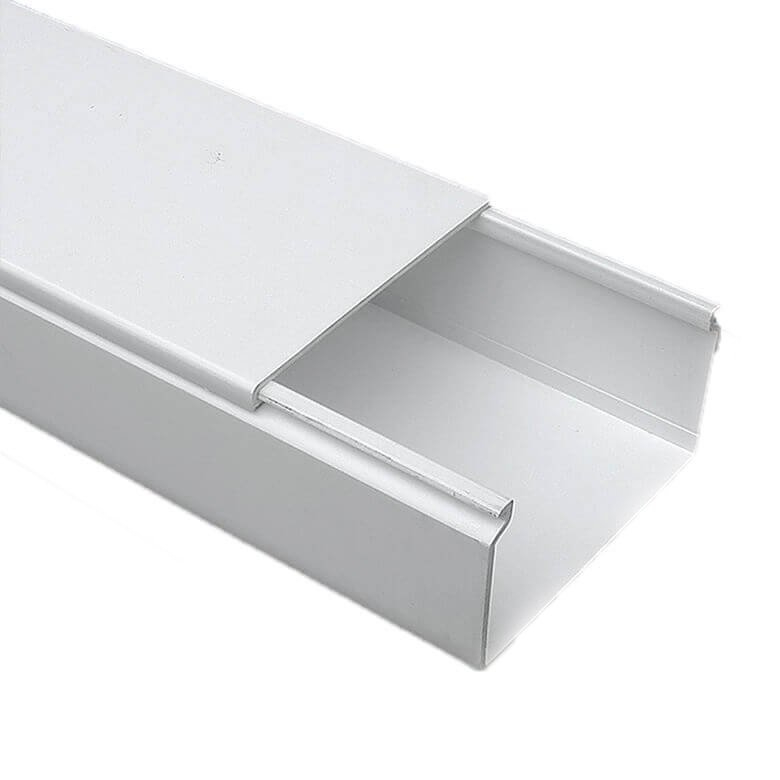

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм²	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.

Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Металлические короба – виды и размеры

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Размеры (ширина × высота × длина), мм	Толщина металла, мм	Полезная площадь сечения, см²
50×50×2500	0,55	24,22
100×50×2500	0,55	48,44
200×50×2500	0,7	98,44
300×50×2500	0,7	147,44
400×50×2500	1,0	198,44

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т.п.

+ Плюсы металлических кабель каналов

Выдерживают вес большого количества силовых кабелей.
Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены.
Дополнительный плюс к пожаробезопасности.

— Минусы металлических кабель каналов

Большой вес предполагает более серьезные работы по монтажу.
Сложнее обрабатывать при монтаже (если требуется обрезать).
Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ. Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой.

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

Заголовок	Наружный диаметр, мм	Внутрений диаметр, мм
Гофрированная ПВХ труба без зонда	16	10,7
	20	14,1
	25	18,3
	32	24,3
	40	31,2
	50	39,6
	63	5,6
Гофрированная ПВХ труба с зондом	16	10,7
	20	14,1
	25	18,3
	32	24,3
	40	31,2
	50	39,6
	63	50,6

+ Плюсы пластиковых гофрированных труб

Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.

Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.

— Минусы пластиковых гофрированных труб

Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Гофрированные металлические трубы

Отличительная особенность металлорукавов от пластиковых труб – в способе изготовления. Если последние полностью цельные и герметичные, то металлические скручиваются из стальной оцинкованной ленты, что и определяет преимущества и недостатки использования.

Размеры металлоруковов для кабеля:

Наружный диаметр, мм	Внутренний диаметр, мм
11,6	7,8
13,9	9,1
15,9	10,9
18,9	14,9
21,9	16,9
24	18,7
26	20,7
30,8	23,7
38	30,4
44	36,4
58,7	46,5

Все остальные параметры схожи с трубами из ПВХ.

+ Плюсы гофрированных металлических труб

Более надежная защита проводов от механических повреждений.
Если металлорукав заземлить, то он будет выступать в качестве дополнительного электромагнитного экрана – в некоторых случаях, при прокладке информационных кабелей, это существенное преимущество.
Простота монтажа.

— Минусы гофрированных металлических труб

Так как труба не цельная, то ее не получится использовать в условиях, требующих герметичного соединения.
Вес и стоимость выше чем у пластиковых аналогов.
Невосприимчивы к отрицательным температурам.

Гладкие жесткие трубы для электропроводки

Гладкие жесткие трубы применяются для максимальной защиты прокладываемой электропроводки и удобства ее обслуживания. Если в стене замуровать провода в жесткой трубе, то получаем все преимущества скрытой проводки, но в случае необходимости ремонта не придется штробить стены – кабели просто вытягиваются для ремонта или замены.

Размеры жестких труб для кабеля:

Наружный диаметр, мм	Внутренний диаметр, мм
16	13,6
20	17,0
25	22,0
32	28,4
40	36,2
50	46,4
63	56,5

+ Плюсы гладких жестких труб для электропроводки

Даже в случае серьезного замыкания предохраняют человека от поражения электрическим током.
Плюс к пожаробезопасности.
Сравнительно невысокий вес и затраты на монтаж.

— Минусы гладких жестких труб для электропроводки

Жесткие трубы требуют применения дополнительных аксессуаров для создания поворотов и дополнительных разветвлений линии.
При большом количестве поворотов сложно протягивать провода.
Для монтажа нужны дополнительные комплектующие: углы, заглушки, тройники и т.п.

Это все самые распространенные виды и типы кабель-каналов для электропроводки в бытовых и промышленных условиях. Какие из них использовать надо решать в каждом конкретном случае отдельно – в зависимости от конкретных условий.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

размеры, цвет, монтаж и фото

Кабельные короба представляют собой вид изделий, предназначенных для укладки электроцепей. Их использование целесообразно, поскольку с точки зрения пожарной безопасности открытый монтаж проводов на стенах является ненадежным.

Содержание

1
Зачем нужны и как устроены кабельные короба?
2
Материал изготовления
3
Конструкции и размеры
- 3.1
  Плинтусные
- 3.2
  Напольные
- 3. 3
  Парапетные
- 3.4
  Мини
- 3.5
  Угловые
- 3.6
  Перфорированные
- 3.7
  Гибкие
- 3.8
  Прозрачные
- 3.9
  Проволочные
- 3.10
  Лестничные
4
Количество замков
5
Цветовые решения
6
Как выбрать кабельный короб?
7
Порядок монтажа и укладки проводов
- 7.1
  Подготовка стен и инструментов
- 7.2
  Процесс монтажа
- 7.3
  Рекомендации по монтажу
8
Фотогалерея
9
Видео «Выбор и установка кабельного канала»
*
Комментарии и Отзывы

Открытьполное содержание

[ Скрыть]

Зачем нужны и как устроены кабельные короба?

Декоративные короба для прокладки кабелей в квартире или в деревянном доме представляют собой специальные каналы, предназначенные для скрытого монтажа электропроводов. Преимущество использования изделий заключается в том, что потребитель может прокладывать провода не только в помещении, но и за его пределами на улице. Эти каналы могут называться электротехническими коробками или лотками.

Главное предназначение коробов под проводку заключается в защите электрических цепей и электрооборудования от негативного воздействия внешних факторов, в частности, влаги.

Что касается конструкции, то эти изделия состоят из основного корпуса и крышки. Их сечение обычно квадратное либо прямоугольное, но в продаже можно встретить и другие варианты. В зависимости от производителя короба могут быть выполнены в цельном либо перфорированном корпусе. Последний вид не так востребован среди потребителей, он обычно используется для обеспечения лучшей вентиляции и ускоренного охлаждения.

Корпус с крышкой фиксируется посредством обычного или специального электромеханического замка. Такие изделия удобны, поскольку потребитель может в любой момент их открыть, чтобы произвести диагностику состояния, удалить или уложить новый кабель. Удобство эксплуатации изделий зависит в первую очередь от конструкции замочных устройств, а также их качества. С помощью замков обеспечивается качественная фиксация крышки к корпусу, благодаря чему ресурс эксплуатации декоративных коробок будет выше.

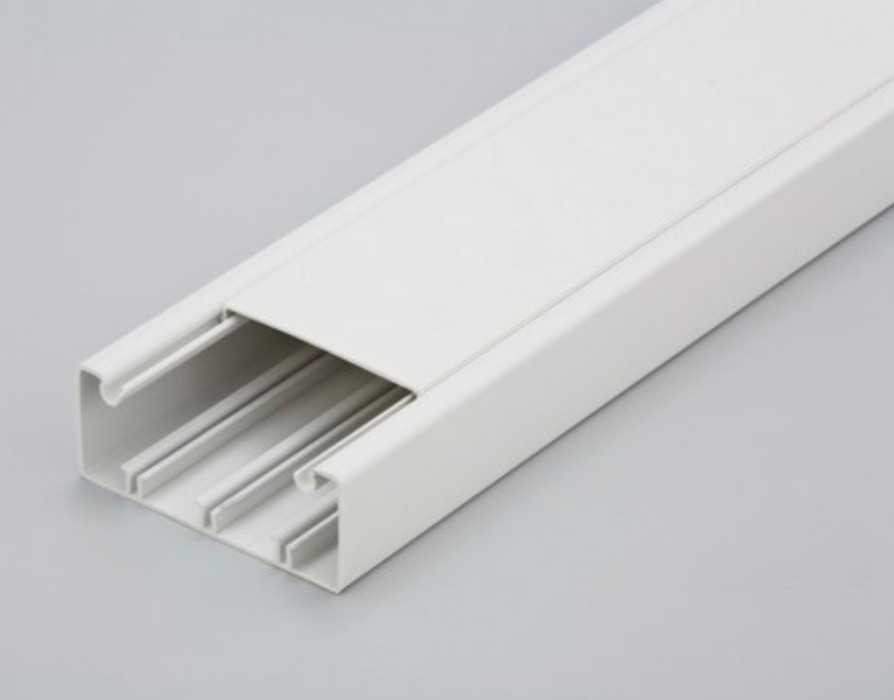

Изнутри изделие может разделяться посредством перегородок в конструкции. Это позволит потребителю уложить отдельно силовые кабели, а также малоточные электроцепи, которые могут применяться для подключения к телефону, телевизору и т. д. Такие провода специалисты рекомендуют укладывать раздельно. Некоторые производители поставляют на рынок короба, в которых потребитель может сделать перегородки самостоятельно. Эти элементы продаются отдельно и устанавливаются на специальные выступы, расположенные внутри корпуса.

Внешний вид короба для проводов

Материал изготовления

Диэлектрические электромонтажные короба под провода могут выполняться из пластика или металла. Выбирая первый вариант, учитывайте, что такие изделия должны быть негорючими. Если они не будут поддерживать горение, их использование возможно в деревянных домах для защиты древесины от возгорания. Желательно, чтобы короб выдавал минимум дыма.

Преимущества оцинкованных коробов:

эффективная защита от внешних воздействий;
простота установки;
возможность выбора изделия нужного цвета, чтобы «вписать» кабельный канал в интерьер;
крышка защелкивается, это избавляет потребителя от необходимости покупки коробов с замками, демонтаж крышки возможен без использования специальных инструментов.

Если для установки использовать пластиковые изделия, то помните, что они могут деформироваться и прогнуться. Покупая короб, попробуйте самостоятельно закрыть крышку. Так во время монтажа у вас будет меньше вопросов. На практике возможно такое, что на последнем этапе прокладки крышку короба приходится фиксировать стяжками или посредством клея. В этом плане металлические оцинкованные короба выигрывают у пластмассовых.

Достоинства пластиковых изделий:

пластмассовые кабельные каналы не подвержены воздействию ржавчины;
легкие по весу;
удобство и быстрота монтажа;
установка крышки возможна без применения инструментов;
потребитель может самостоятельно обрезать короб под нужную длину;
в результате температурных перепадов пластиковые короба не деформируются.

Изделия могут быть выполнены из анодированного алюминия. Использование таких коробок актуально в промышленных и производственных помещениях. Алюминиевые короба применяются для укладки открытых электроцепей или используются в квартирах, если помещение обустроено в стиле Хай-Тек.

Достоинства алюминиевых каналов:

защита электроцепей от электромагнитных помех;
хорошая ударопрочность — около 20 Дж;
пластиковые изделия более устойчивы к воздействию ультрафиолетовых лучей;
огнеупорность каналов;
устойчивость к температурным перепадам.

Конструкции и размеры

В зависимости от типа короба под проводку могут различаться по:

способу монтажа;
габаритам;
ширине.

В некоторых продуктах при изготовлении применяются специальные материалы. Они могут быть выполнены из прозрачной пластмассы, алюминия, а также его сплавов.

Плинтусные

Этот вариант актуален, если планируется скрытная укладка электроцепей без вмешательства в конструкцию стен. Они выполнены из пластмассы и с виду напоминают плинтуса, внутри изделия есть специальная полость под проводку. На рынок поставляются в разных цветах под стены или обои. В зависимости от производителя систем плинтусных каналов можно найти дополнительные элементы, с помощью которых собирается конструкция любой формы.

К примеру, для соединения компонентов используются:

внешние и внутренние уголки;
заглушки;
специальные модульные коробки для подключения переключателей и т. д.

Канал Hagerinrussia Hagerinrussia рассказал об особенностях плинтусных кабельных коробок и их производстве.

Допускается монтаж розеток на уровне плинтусов. Этот вариант подойдет не для всех потребителей, поскольку для пожилых людей он нецелесообразен. Зато с его помощью можно скрыть укладку электроцепей в помещении. Изделия поставляются на рынок в разных цветах — начиная от белых и бежевых проводов и заканчивая продуктами, окрашенными в оттенок дерева либо металла. Основной минус заключается в высокой стоимости, однако за штробление стен потребителю придется заплатить больше.

В зависимости от производителя размеры коробов могут быть разными:

Sl Hager. Поставляет на рынок короба с размерами 2*5 см, 2*7 см, 1,5*10 см, 2,5*10 см.
Легранд. Производит изделия с габаритами 2*1,25 см, 3,2*1,25 см, 4*1,25 см и т. д. Такие продукты относятся к серии мини.
Производитель Легранд также выпускает изделия с размерами 3,5*8 см, 3,5*10,5 см, 5*8 см, 5*15 см и т. д. Эти продукты относятся к серии DPL.

Напольные

Эта разновидность изделий отличается от предыдущей не только формой, но и способом установки. Монтаж коробов осуществляется на поверхность пола, из-за этого их конструкция с одной стороны закруглена, что не позволит ей двигаться после монтажа. Производятся напольные устройства из прочной пластмассы либо алюминия и поставляются на рынок в одной форме. Такие изделия применяются в качестве одной из составляющей систем, к примеру, если надо подвести электроцепь к столу или источнику освещения, расположенному вдали от стен. Как вариант, напольные короба могут использоваться в качестве заменителей удлинителей с переносками.

Рынок предлагает потребителям напольные короба в нескольких размерах:

5*1,2 см;
7,5*1,7 см;
9,2*2 см;
16*6,5 см.

Что касается цвета, то выбор здесь небольшой — покупателям предлагаются белые, серые либо черные изделия. Специалисты отмечают, что угловые части, а также стыки крышки и корпуса при установке можно оформить с использованием фасонных устройств соответствующих габаритов.

Изначально производится монтаж нижней части, затем делается укладка электроцепей, а потом на корпусе фиксируется крышка. После этого в соответствующих местах выполняется установка стыковых компонентов либо углов. Они выполнены так, что при монтаже их надо просто защелкнуть, это позволит обеспечить качественное крепление.

Укладка напольных изделий

Парапетные

Парапетные короба могут называться магистральными, по своей конструкции они напоминают плинтусные изделия. Имеют определенные отличия в форме, поскольку устанавливаются над поверхностью пола. Используя кабельные каналы ДКС, можно собрать любую конфигурацию благодаря комплектующим элементам.

Изделия нашли широкое применение в офисных помещениях, а также на производственных предприятиях. Если установка осуществляется в частном домовладении либо квартире, то желательно выбрать короба под цвет стен. Могут применяться в качестве изделий, закрывающих магистрали, которые соединяют внешние и внутренние блоки систем кондиционирования.

На рынок поставляются в нескольких размерах:

с шириной — 8 см, 10 см, 12 см, 15 см;
высотой — 4 см, 5,5 см, 6 см.

К различным видам сечения в комплекте поставляются фасонные компоненты:

внешние и внутренние углы;
разветвительные составляющие;
заглушки и т. д.

Поставляются изделия на рынок в разных цветах, но наиболее популярными стали светлые оттенки. Найти короба в темных цветах в продаже затруднительно.

Мини

Мини изделия представляют собой уменьшенный вариант коробов, в них можно уложить ограниченное количество кабелей. Обычно используются для прокладки телефонных, телевизионных, а также Ethernet-проводов для интернета. При укладке этих изделий углы оформляются путем запиливания канала под 45 градусов. При обрезании короба надо учитывать, внешний это угол или внутренний.

На рынок поставляются в таких размерах:

ширина короба — 1, 1.2, 1.6, 2, 2.5, 4, 6, 8 или 10 см;
высота канала — 1, 1.2, 1.6, 2, 2.5, 4 или 6 см.

Различные комбинации данных размеров позволяют получить разные вариации изделий. В продаже можно найти более широкие и низкие каналы либо высокие и узкие короба.

Пять мини-изделий для укладки кабелей

Угловые

В продаже можно найти разные размеры, но самые распространенные из них это 4*4 см. Благодаря конструктивным особенностям угловые короба можно монтировать на стыке стен и потолка, также их использование допускается вместо плинтуса. Оформление углов осуществляется с помощью канцелярского ножа либо ножовки. Если выполнить угол аккуратно, со стороны кабельный канал может смотреться как декоративный компонент интерьера.

Основной недостаток заключается в том, что в угловых изделиях места значительно меньше, чем в плинтусах, также их стенки тоньше. В процессе эксплуатации может произойти повреждение электроцепи, особенно если выполняется укладка внизу.

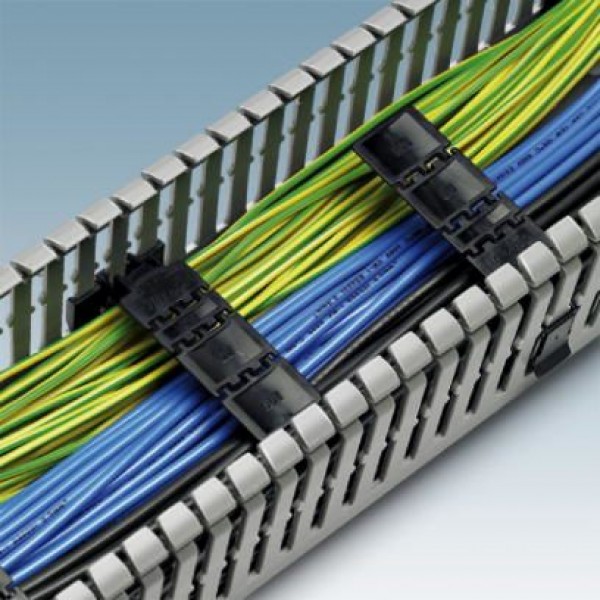

Перфорированные

Такие короба могут быть выполнены из пластмассы либо металла. По сравнению с обычными кабельными каналами они в среднем на 30% легче и характеризуются упрощенной установкой.

Основные преимущества перфорированных изделий:

эффективная защита электроцепей от перегрева и расплавления, что обеспечивается посредством постоянной циркуляции воздуха внутри;
доступная для большинства потребителей цена;
перфорированные кабельные каналы обеспечивают открытый доступ электроцепям на любом участке;
такие изделия могут быть вмонтированы на изогнутых поверхностях.

Применение перфорированных изделий целесообразно при необходимости группировки электроцепей в щитках промышленных помещений. Их использование актуально в любом месте, где внешний вид конструкции не играет роли.

Гибкие

Такой тип изделий бывает цепным либо гофрированным. Конструкция первых включает в себя определенное количество стальных либо пластмассовых компонентов. Они обычно применяются для укладки электроцепей и фиксации их к электрооборудованию и промышленным станкам. Цепные кабельные каналы позволяют эффективно защитить провода от внешних механических воздействий, включая вибрации.

Алексей Северин в ролике рассмотрел гибкие изделия, привезенные из Китая.

Основные достоинства цепных каналов:

гибкость, что позволяет произвести их монтаж в любом месте;
снижение уровня шума;
эффективная защита электроцепей при их укладке в жестких условиях;
взаимозаменяемость участков электропроводки;
удобство установки;
легкость изделий благодаря небольшой массе;
полный доступ к электроцепям после их укладки в короба;
пониженный износ проводов благодаря их надежной защите;
устойчивость цепных коробов к воздействию коррозии.

Что касается гофрированных коробов, то они производятся из негорючего пластика и могут применяться при постройке сооружений и зданий. Электроцепи, которые защищены гофрированными каналами, можно устанавливать внутри стен либо оставлять снаружи, допускается их монтаж за подвесные потолки. Использование гофрированных коробов актуально в том случае, если у потребителя не получается поставить жесткую конструкцию.

Стандартные габариты:

с целью укладки телефонных проводов, а также электроцепей для подключения осветительных устройств — 1,6 см;
для подключения розеток и переключателей используются изделия размером 2 см;
чтобы обеспечить подключение электрических щитков, а также распределительных коробок, применяются каналы размером 2,5 см;
изделия размером 5 см применяются обычно для укладки межэтажных соединений на этапе строительства здания.

Основные достоинства, характерные для гофрированных изделий:

потребитель может изогнуть короб под любым углом;
хорошая изоляция электроцепей;
надежная защита проводки от возгорания;
при установке потребителю не нужно использовать стыковочные детали или заглушки.

Чтобы избежать возможного замыкания электрического тока, в гибкий кабель-канал можно укладывать один провод.

Прозрачные

Прозрачные каналы по своему строению похожи на угловые изделия, но их предназначение другое. На внутренней части вместо прямоугольной поверхности располагается специальная перегородка, выполненная под углом 45 градусов, а сама крышка короба прозрачная. Такие изделия применяются для прокладки электроцепей от осветительных приборов под потолком, в кухонных гарнитурах, а также в машинах. На саму перегородку обычно производится монтаж диодной ленты, после чего она прикрывается крышкой. В зависимости от размера короба ширина диодной ленты может составить от 0,5 до 2 см.

Прозрачный короб канал

Проволочные

Такие изделия изготовляются из специальной стальной проволоки и считаются дешевыми. Проволочные короба применяются в производственных, промышленных помещениях и зданиях, могут быть установлены в натяжные потолки. Одним из основных преимуществ таких изделий является то, что они не задерживают внутри себя пыль и удобны в использовании.

Другие достоинства:

экономичность благодаря низкой цене;
возможность циркуляции воздуха внутри, что предотвращает перегрев;
потребитель в любой момент может получить доступ к электроцепям;
быстрая установка изделий, осуществляемая посредством саморезов;
можно нарастить либо разветвить систему кабельных каналов без их снятия.

После укладки проволочного кабель-канала фиксация электроцепей внутри осуществляется посредством хомутов, размер которых зависит от габаритов основания, а также высоты стенок.

Стандартные размеры изделий:

высота — 3, 5, 8 либо 10 см;
ширина короба может составить от 0,5 до 60 см.

Лестничные

Лестничные короба применяются для прокладки тяжелых проводов, поскольку они характеризуются усиленной конструкцией. Обычно используются в складских и производственных помещениях, на предприятиях и т. д. Лестничные каналы являются хорошим аналогом проволочных изделий.

Виды КЭТ коробов:

каналы могут оснащаться крышкой или использоваться без нее;
изделие может оснащаться глухими либо перфорированными стенками.

Схематическое изображение лестничного канала

Количество замков

Замочные устройства, которые фиксируют крышку канала, могут быть установлены с обеих или с одной стороны. Если замок расположен только на одной стороне, то вместо фиксатора будет использоваться паз. Короба с двумя замками более надежны, поэтому рекомендуем остановить свой выбор на таких моделях. Основной недостаток, характерный для продуктов от разных производителей — ненадежная фиксация крышки, в результате чего после закрытия потребителю приходится стучать по ней.

Цветовые решения

Наиболее популярны среди потребителей белые и серые кабельные каналы, этот вариант считается универсальным, поскольку белый цвет обычно вписывается практически в любой интерьер. Потребитель может заказать любые цветные изделия. В последнее время среди покупателей стали популярны коричневые и древесные короба, которые можно установить в деревянном доме либо бане. Причем только древесных оттенков могут быть десятки — начиная от дуба и бука и заканчивая оттенками ореха или красной вишни.

О разновидностях, а также цветовых решениях короб-канала рассказал Василий Петров.

Как выбрать кабельный короб?

Прежде чем приобрести изделие, сделайте следующее:

Определитесь, где будет производиться монтаж розеток, переключателей, осветительных устройств и других потребителей энергии. Надо продумать, сколько приборов вы планируете установить.
Сделайте схему разводки электропроводки по комнатам.
Определитесь, сколько метров короба потребуется. Не покупайте изделия впритык, обязательно должен быть запас.
Подумайте, какие элементы фурнитуры будут использоваться. Речь идет о распределительных коробах, уголках, поворотных компонентах и т. д. Продумайте, какие размеры под коробки будут использоваться, следует выбрать один из оптимальных вариантов. На размеры влияет и число секций в канале.
Решите, как будет производиться крепление изделий на поверхности стены, потолка или пола. В зависимости от этого подготавливается соответствующий инструментарий.

Чтобы приобрести кабельный канал, следует руководствоваться следующими параметрами:

Тип материала. Надо продумать, целесообразно ли использование металлических изделий для укладки кабелей или подойдут обычные пластиковые короба. Основным преимуществом железных каналов является их прочность и надежность. В металлические изделия допускается укладка высоковольтных электроцепей, поскольку в них предусмотрен заземляющий контакт. Пластмассовый кабельный канал не позволит уложить много проводов, так как для этого придется обеспечить частую фиксацию к поверхности стены. В противном случае изделие будет прогибаться.
Цвет. Если покупаются изделия для производственных или промышленных помещений, цветовое решение не играет роли. Если важно «вписать» короб в интерьер квартиры или дома, то надо приобрести изделие соответствующего оттенка.
Размеры. Желательно, чтобы электроцепи укладывались в короб свободно. Если планируется установка дополнительных электроприборов и оборудования, то лучше приобрести изделие большего размера, чтобы оставить запас для укладки кабелей в будущем.
Определитесь, где будут установлены кабельные каналы. Если короб монтируется на потолке, то рекомендуется купить изделие большего размера. А для укладки кабелей в канал, который будет установлен вертикально, можно приобрести короб меньших размеров.

Канал ChipiDip рассказал о выборе и креплении коробов для укладки электроцепей.

Порядок монтажа и укладки проводов

Перед выполнением монтажа проводов в кабельные короба следует произвести подготовительные мероприятия. А в процессе работ нужно соблюдать рекомендации по установке каналов и укладке кабелей.

Подготовка стен и инструментов

Монтаж электроцепей начинается с установки кабельных каналов, а для этого надо подготовить стены и потолки в доме или помещении. Если поверхность стен неровная, а геометрия помещения нарушена, то качественный монтаж изделий будет невозможен. Между рабочей поверхностью и каналом появятся щели, что впоследствии приведет к искривлению короба. Поэтому рекомендуем заняться выравниванием стен, если внешний вид конструкции важен. Выравнивание осуществляется посредством нанесения слоя шпатлевки на поверхность.

Монтаж кабельных каналов возможен после отделки стен или во время выполнения этой задачи. Но в первом случае действовать необходимо аккуратно, поскольку скрыть недочеты, появившиеся в результате допущенных ошибок, будет проблематично. Для разметки изделий воспользуйтесь маркером либо карандашом.

Выбор инструмента и материала для фиксации осуществляется в соответствии с видом стен, к примеру, изделие можно приклеить:

на окрашенную поверхность;
на деревянную поверхность;
на стены из гипсокартона, гипсового волокна;
на обои.

Эта процедура осуществляется с использованием супер-клея или жидких гвоздей. Укладка электроцепей будет выполняться после того, как клей полностью высохнет, до этого момента закрывать крышку нельзя.

Если стена выполнена из дерева, то к ней прикрепляется короб с помощью саморезов или шурупов. Для облегчения процесса монтажа допускается использование шуруповерта. С помощью сверла производится подготовка отверстия в нижней части кабельного канала, через него будут ввинчиваться саморезы либо шурупы в стену. Если стены помещения сделаны их кирпича, то фиксация кабельных каналов осуществляется посредством дюбелей и шурупов.

Алексей Медведев показал, как можно быстро зафиксировать кабельные короба на стене.

Процесс монтажа

Процедура осуществляется так:

Короб с просверленным отверстием прикладывается к стене.
С помощью карандаша или маркера надо разместить на поверхности точки под отверстия.
Берется перфоратор, в него устанавливается сверло соответствующего размера. Оно должно быть не больше диаметра шурупов.
Стены пробиваются в размеченных местах.
Производится установка дюбелей.
Устанавливается сам короб, а его фиксация осуществляется с помощью саморезов.

Фотогалерея

Фото разных типов кабельных каналов представлены ниже.

Плинтусный тип изделий

Напольные короба

Парапетная разновидность

Угловой короб

Видео «Выбор и установка кабельного канала»

Канал EKF рассказал о выборе коробов для укладки электропроводов и показал, как производится монтаж изделий.

Загрузка …

Как закрепить NM с помощью пластиковых хомутов для электрических коробок

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

При использовании некоторых типов пластиковых электрических коробок вы можете столкнуться со встроенными зажимами для проводов пластиковых электрических коробок сзади. Как вы используете эти зажимы? Вы должны выбить их полностью?

Зажимы для проводов электрических коробок, при всем их удобстве, могут быть немного сложными в использовании. Они требуют некоторой ловкости и только первого количества силы. Но при правильном использовании пластиковые зажимы для электрических коробок могут реально сэкономить время по сравнению с металлическими кабельными зажимами.

Основные сведения о пластиковых зажимах для электрических коробок

Когда вы устанавливаете новую розетку, выключатель света или соединение, вы используете электрическую коробку. Этот ящик может быть как пластиковым, так и металлическим.

Металлические электрические коробки прочны, и у них редко возникают проблемы с удержанием прочного крепления на шпильке. Сзади у них либо есть встроенные винтовые зажимы для кабеля, либо пробитые отверстия, которые позволяют добавлять отдельные зажимы.

Пластиковые электрические коробки стоят меньше, чем электрические коробки, и иногда не так хорошо держатся на шпильках, как металлические коробки. Но для большинства целей вполне подходят пластиковые коробки.

Эти коробки, называемые формованными розетками со встроенным кабельным зажимом, существуют с 1972 года, и за последние полвека в них было внесено несколько существенных изменений. Первоначальный дизайн предусматривал тонкостенную коробку, которая должна была быть отлита под давлением . Объединение всего пластика в единую форму позволило сэкономить на производственных затратах, но также усложнило пользователям процесс пробивки крепежного кронштейна внутрь.

Один из способов упростить использование встроенных кабельных зажимов — сначала ослабить их с помощью отвертки, а затем протолкнуть кабель через зажим. Должно быть достаточное трение, чтобы удерживать кабель, но не настолько сильное, чтобы было трудно вставить кабель.

Коды и разрешения

Закрепление электрического кабеля в коробке является хорошей практикой и обеспечивает более безопасную установку. Однако вам не нужно закреплять провод NM или Romex внутри пластиковой коробки. В электрических нормах указано, что вы должны скреплять скобами на твердой поверхности (шпильке) восемь дюймов или ближе к внешней стороне коробки. Скоба обеспечивает надежную фиксацию, поскольку она отделена от самой коробки.

Но у электрической коробки есть створки или двери, которые вы открываете с одного конца, чтобы пропустить провод. Вы можете выломать одну сторону этих клапанов (вместо того, чтобы пробивать их полностью), создав прочную дверцу, которая будет действовать как зажим, удерживающий провод внутри коробки.

Несмотря на то, что зажимы предоставляются, вам не нужно использовать метод зажима. Электрический код требует, чтобы вы скрепляли скобами в пределах 8 дюймов от коробки. Тем не менее, чем больше вы можете обезопасить провод, тем лучше соединение. Итак, если предусмотрены зажимы, используйте зажимы.

Вопросы безопасности

Электромонтажные работы всегда требуют, чтобы вы отключили цепь автоматическим выключателем. Просто щелкнуть выключателем недостаточно. После выключения автоматического выключателя проверьте наличие питания внутри коробки с помощью тестера напряжения. Также рекомендуется протестировать сам тестер напряжения, сначала попробовав его на известном проводе под напряжением.

Оборудование/инструменты

плоская отвертка
Бесконтактный тестер напряжения
Инструмент для зачистки проводов
Потрошитель проволоки
Канцелярский нож или ножницы
Перчатки

Материалы

Электрический кабель НМ

Ель / Кевин Норрис

Стабилизация ящика
Поместите коробку на ее окончательное место и прикрепите к шпильке, чтобы она была устойчивой во время работы.
Ель / Кевин Норрис
Пробойник Откройте зажим
Дверца на задней части ящика откидывается только в одном направлении; петли всегда находятся по внешнему периметру коробки. Вставьте плоскую отвертку в зажим. Обычно одного удара достаточно, чтобы выломать дверь из прикрепленной к ней коробки. Сторона петли должна оставаться на месте, и ее должно быть трудно освободить, даже если вы попытаетесь.
Ель / Кевин Норрис
Открыть зажим
Не снимая отвертку с дверцы коробки, приподнимите дверцу на размер толщины отвертки. Не открывайте зажим полностью; в противном случае зажим потеряет силу захвата.
Пока не разрывайте и не зачищайте электрический кабель. Держите конец кабеля тупым, так как это облегчает проталкивание кабеля в коробку.
Ель / Кевин Норрис
Вставьте кабель в коробку
Сзади протолкните электрический кабель через зажим в коробку. Если кабель изгибается или изгибается, снимите его и немного приподнимите зажим. Затем попробуйте снова вдавить кабель в коробку.
Ель / Кевин Норрис
Протяните кабель через коробку
С открытой стороны электрической коробки протяните кабель. Всегда полезно протянуть кабель не менее чем на 6 дюймов. Лучше больше, чем меньше. При необходимости вы всегда можете отрезать лишний кабель.
Ель / Кевин Норрис
Разорвать и зачистить провод
С торчащим из коробки электрическим кабелем НМ сорвите оболочку кабельным рыхлителем. Обрежьте обшивку ножницами или канцелярским ножом до дверцы зажима. Отрежьте бумажную обложку и выбросьте ее. Наконец, снимите покрытие с проводов с помощью инструмента для зачистки проводов.
Ель / Кевин Норрис

Когда следует обратиться к специалисту

Всегда привлекайте лицензированного электрика к проекту всякий раз, когда вы чувствуете себя некомфортно. Зажим провода NM в задней части пластиковой коробки сам по себе является простым проектом. Но это связано с более крупной и важной проблемой работы с электрическим током.

Пластиковая распределительная коробка | Всепогодные коробки

Купить пластиковую распределительную коробку

Распределительная коробка, Тип продукта Распределительная коробка, Тип соединения Латунь, Для использования с прицепами и тягачами, Цвет Черный, Материал Пластик, Диаметр 1 дюйм, Общая длина 3 1/4 дюйма, Высота 6 9/16 дюйма, Общая ширина 4 дюйма, Включает в себя все крепежи, люверсы
