Устройство полов по грунту: как правильно сделать

Содержание статьи

1 Пирог пола по грунту
2 Назначение пола по грунту
3 Технология изготовления
- 3.1 Подстилающий слой
- 3.2 Подбетонка и гидроизоляция
- 3.3 Утеплитель и демпферный слой
- 3.4 Коммуникации и армирование
- 3.5 Укладка смеси и уход за бетоном
4 Нюансы технологии

Для низких ростверков и ленточных фундаментов устройство бетонного пола по грунту позволяет сэкономить бюджет строительства и избавиться от подполья, выделений вредного радона. Пол по грунту является черновой стяжкой, не может служить финишным слоем, требует декорирования напольными покрытиями. Зато в пирог этой конструкции заложен утеплитель и гидроизоляция, снижаются эксплуатационные расходы на обогрев, и повышается эксплуатационный ресурс здания.

Пирог пола по грунту

Самым дешевым вариантом нижнего уровня после земляного пола, который в настоящее время нигде не используется, является пол по грунту. В строительных нормах СП 31-105 указано устройство полов по грунту с тремя минимальными слоями:

щебеночная подсыпка толщиной 10 см минимум;
пленка полиэтиленовая 0,15 мм;
плита бетонная толщиной 10 см минимум.

Для обеспечения подвижности конструкции примыкание к стене организовывается через демпферный слой, решающий несколько задач:

гашение вибраций и структурных шумов;
отсутствие жесткой связи с элементами фундамента или цоколя во избежание разрушения;
обеспечение воздушного зазора для компенсации линейных расширений материала.

Демпферная лента.

Во время возможных просадок и вспучивания грунтов основания плита пола по грунту свободно перемещается в вертикальном уровне, не разрушая цоколь, ростверк или МЗЛФ.

Необходимость остальных слоев пирога пола по грунту обусловлена улучшением эксплуатационных характеристик конструкции:

подбетонка – стяжка из тощего (В7,5) бетона для обеспечения ровной поверхности при укладке рулонной гидроизоляции и герметизации стыков, защита материала от множественных проколов острыми краями щебня;
теплоизоляция – ковер из экструдированного высокоплотного пенополистирола позволяет сохранить под зданием тепло недр, за счет этого полностью избавиться от морозного вспучивания, повысить эксплуатационный ресурс фундамента и снизить потери тепла в полах;
арматурный пояс – воспринимает растягивающие нагрузки в нижнем уровне стяжки;
контуры теплого пола – повышают комфортность проживания, снижают расходы на обогрев.

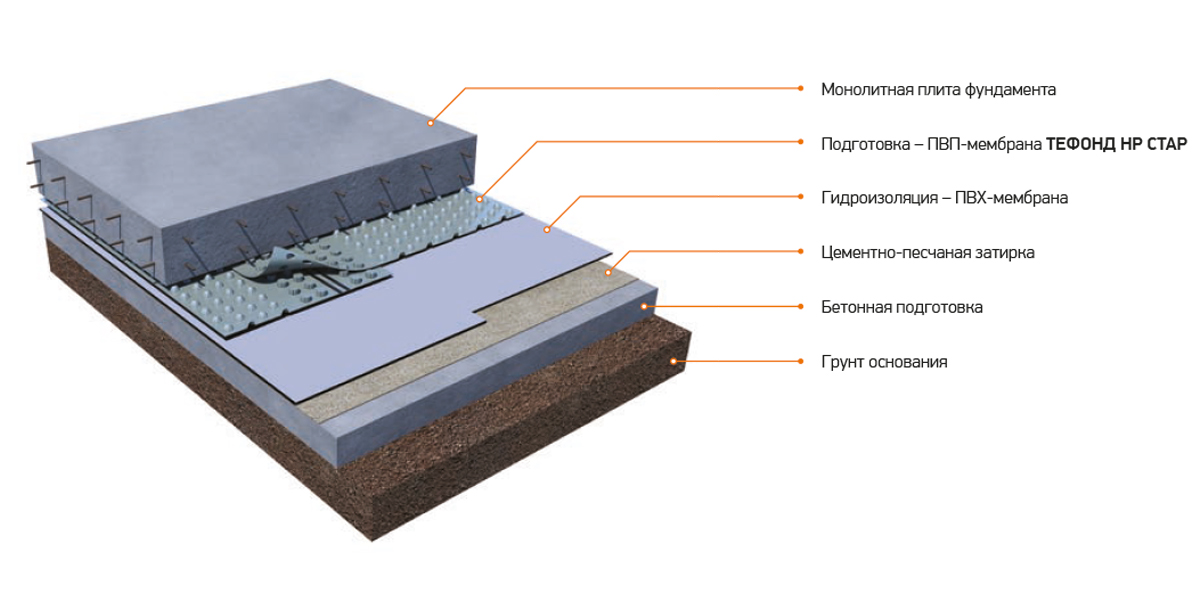

Пирог пола по грунту.

Важно! При использовании проволочных сеток для армирования стяжки и контуров теплого пола необходимо увеличить толщину конструкции – диаметр труб + 2 см.

Назначение пола по грунту

Бетонная стяжка необходима для обеспечения жесткого основания при монтаже напольных покрытий. Несущей конструкцией эта плита не является, запрещено опирание печей, лестниц и перегородок на пол по грунту. Однако изготовление фундамента под внутренними не несущими стенами обходится дорого, поэтому применяют следующую технологию:

под перегородкой по всей длине изготавливается ребро жесткости;
в верхнем слое утеплителя создается разрыв, в который укладывается арматурный каркас, связанный с сеткой пола по грунту.

Ребро жесткости пола по грунту под перегородкой.

Важно! Указанный вариант не пригоден для опирания внутренних лестниц из железобетона, стального проката.

В банях и душевых стяжка позволяет создать уклоны для самотечного удаления стоков. Другими способами это сделать сложнее и дороже.

Технология изготовления

Перед тем, как залить пол по грунту, необходимо подготовить основание и уложить все слои конструкции. Желательно укладывать смесь за один прием, использовать маяки и мелкую фракцию наполнителя бетона.

Подстилающий слой

Прежде, чем залить пол в помещениях жилища, следует учесть нюансы грунтов основания:

несмотря на то, что полы по грунту создаются из бетона класса В12 и выше, они легко разрушаются при усадке почвы под ними, поэтому плодородный слой следует удалить полностью;
подстилающий слой из нерудного материала необходимо уплотнять слоями по 15 см максимум виброплитой или ручной трамбовкой;
песок обладает капиллярным всасыванием почвенных вод, применяется только при низком УГВ от 1,5 м;
щебень можно использовать на влажной почве, так как в этом материале капиллярный подъем невозможен.

Для сокращения бюджета строительства и повышения качества проживания важно на начальном этапе спланировать уровень пола по грунту во всех комнатах здания с учетом требований:

ступенька возле входной двери крайне неудобна в эксплуатации, напольное покрытие должно располагаться на одном уровне с порогом;
запрещено опирать стяжку на выступающие относительно внутренних стен элементы цоколя или фундамента;
при уплотнении песка запрещено проливать его водой, следует смачивать слой из лейки.

Совет! При ограниченном бюджете можно обойтись без подбетонки, выровняв щебеночный слой песком. В этом случае пленка, мембрана или рулонная гидроизоляция не будет порвана камнями щебня. Однако поверхность подстилающего слоя в этом случае необходимо пролить цементным молочком для образования корки, для удобства герметизации швов гидроизоляции.

Подбетонка и гидроизоляция

Основным требованием к гидроизоляционному слою является его непрерывность. Поэтому возникают проблемы:

рулонные битумные материалы (Бикрост, Технониколь) и полимерные пленки сложно уложить по грунту как следует, так как при хождении по ним в дальнейшем стыки расходятся;
тяжелые мембраны EPDM имеют крупный формат, укладываются без стыков, но стоят очень дорого.

Поэтому вначале заливается подбетонка толщиной 5 – 10 см, обеспечивающая жесткое ровное основание для наклеивания полиэтиленовой пленки или наплавления битумного материала.

Важно! Подбетонку так же запрещено жестко связывать с элементами фундамента или цоколя. Этот слой не нужно армировать, можно применять тощие бетоны с минимальным содержанием цемента.

Недостаточно знать, как правильно сделать пол по грунту, важно разместить слои пирога конструкции относительно друг друга в нужном порядке:

многие индивидуальные застройщики укладывают на подбетонку или на подстилающий слой утеплитель и укрывают его гидроизоляцией сверху;
или дублируют пленку под утеплителем и поверх него, повышая расход бюджета строительства.

Оба варианта никаких преимуществ не обеспечивают, так как мембрана, пленка или рулонный материал должны предотвратить намокание экструдированного пенополистирола и верхней стяжки почвенной влагой, которая может быть и в парообразном состоянии.

В нормальных условиях (постоянное отопление) температура под бетонной плитой и утеплителем всегда ниже, чем в помещении. Поэтому проникновение избыточно влажного воздуха из помещения внутрь пола по грунту невозможно согласно законам физики. Пароизоляция внутри этой конструкции не нужна и даже вредна.

Важно! Битумные рулонные материалы наплавляются на подбетонку в два слоя с нахлестом 15 см минимум перпендикулярно друг другу. Пленки приклеиваются в два слоя в любом направлении. Мембрана ЕПДМ монтируется в один слой.

Подробнее: Гидроизоляция пола по грунту.

Утеплитель и демпферный слой

Пол по грунту выполняет функции перекрытия, но не имеет жесткого защемления по периметру. Поэтому изоляционные свойства этой технологии по умолчанию выше, чем в перекрытиях по лагам и у плит ПБ, ПК:

нижний слой утеплителя снижает или полностью ликвидирует теплопотери в узлах примыкания с цоколем;
плавающая стяжка отсекается от стен демпферным слоем, структурные шумы и вибрации не передаются в помещение;
качество бетонной поверхности выше, чем у плит, не нужна заделка швов и выравнивающая стяжка;
отсутствует подполье, соответственно и вредные накопления газа радона из земли;

Важно! Демпферным слоем обычно служит специальная лента или полосы пенополистирола. Лентой оклеивается периметр цоколя или фундамента. Полосы утеплителя устанавливаются на ребро впритык к стенам по всей высоте пирога стяжки, начиная от подошвы подбетонки.

Толщина теплоизоляционного материала зависит от региона эксплуатации, составляет 5 – 15 см. плиты пенополистирола укладываются вразбежку, стыки заполняются монтажной пеной.

Коммуникации и армирование

Построенный по указанной технологии пол по грунту является плавающей плитой. Поэтому перед укладкой смеси необходимо завести в помещения стояки инженерных систем – отопление, ХВС/ГВС, канализацию. Электрика и газовая линия разводятся на этапе отделки, заземление – в зависимости от конкретного проекта здания.

Совет! Ремонтопригодность узлов ввода коммуникаций по умолчанию нулевая. Поэтому ее увеличивают укладкой стояков внутрь труб большего диаметра, из которых в случае необходимости забившуюся канализацию или проржавевшую трубу водоснабжения можно вытащить для замены, не разрушая стяжку.

Чтобы сделанный собственными силами теплый пол имел запас надежности при возможных перепланировках, конструкция часто армируется в нижней трети. Для этого оптимально подходят сетки проволочные Вр, соответствующие ГОСТ 6727, выпускающиеся в рулонах и картах.

Армирование производится в один слой, нахлест составляет минимум одну ячейку, сетки укладываются для обеспечения нижнего защитного слоя на бетонные или пластиковые прокладки.

Подробнее: Как армировать пол по грунту.

Укладка смеси и уход за бетоном

Оптимальным вариантом является бетонирование стяжки в один прием смесью, которая делается на заводе, и доставляется в пятно застройки миксером. Основная сложность при укладке бетона заключается в невозможности хождения по проволочной сетке. Поэтому применяются варианты заливки:

трапы – в ячейки сетки устанавливаются подходящие по формату прокладки (куски кирпича, куски бруса), на которые опираются доски, по мере продвижения они переставляются на новое место;
«дорожки» – поскольку заливку начинают от дальних к дверному проему углов, бетон насыпают по ходу движения мастера к рабочему месту, сетка внутри бетона получает необходимую жесткость, по получившимся тропинкам можно ходить без смешения арматуры на соседних участках.

Укладка бетона с трапа.

Установка маяков повышает производительность и качество стяжки. В зависимости от толщины слоя применяются штукатурные маяки или профиль для систем ГКЛ.

Важно! Если в проект заложен теплый пол, его контуры укладываются поверх проволочных сеток перед заливкой. При этом толщина стяжки автоматически увеличивается. Включать обогрев можно только после набора прочности конструкционным материалом 70%.

Нюансы технологии

Согласно технологии перегородки должны опираться на собственный фундамент. Для лестничных маршей и тяжелых отопительных приборов заливаются плиты или ростверки по сваям. Однако индивидуальные застройщики эти технологии часто нарушают, возводя легкие перегородки на полах по грунту. В этом случае конструкцию следует заранее усилить ребрами жесткости в сторону грунта:

в местах прохождения перегородки создается разрыв в утеплителе;
в получившуюся полость устанавливается арматурный каркас по аналогии с ленточным фундаментом.

Если толщина теплоизоляционного слоя недостаточна, основание под ребром жесткости дополнительно заглубляется на 20 – 40 см. Это позволяет обеспечить непрерывность слоя утеплителя и исключить мостики холода.

Таким образом, бюджет пола по грунту можно корректировать на этапе проектирования в зависимости от имеющихся средств и геологических условий. Все работы доступны для самостоятельного исполнения для домашнего мастера с минимальным опытом строительства.

Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

устройство, инструменты, подготовка и основной монтаж

Исследования теплотехнических показателей и практические замеры показывают, что до 25 % тепла в частном доме расходуется на обогрев грунта. Находиться в помещениях с холодным покрытие некомфортно. Проблему решают, смонтировав на первом этаже теплый пол по грунту. Обустройство по силам домашним мастерам, но есть нюансы, которые изучают до начала работы.

Содержание

Назначение и особенности
Материалы и инструменты
Послойный состав тёплого пола
Пошаговая инструкция
Подготовка земляной поверхности
Монтаж черновой стяжки
Гидроизоляция и утепление
Укладка труб
Варианты финишного покрытия

Назначение и особенности

Укладка утеплителя поверх грунта позволяет сократить тепловые потери на первом этаже

Состав и характеристики грунта, гидрологические и метеорологические условия в разных климатических зонах, требования к дизайну помещений вынуждают домовладельцев задумываться об обустройстве бетонных полов на первом этаже дома.

Строительная конструкция:

предотвращает потери тепла, экономя денежные средства на оплату энергоносителей;
препятствует проникновению в дом влаги и грунтовых вод, предотвращает развитие плесени и грибка;
служит основой для финишного покрытия;
помогает быстро и равномерно прогреть весь объём помещения;
изолирует постройку от посторонних шумов в низком диапазоне, издаваемых проезжающим транспортом.

К возведению полов по грунту с утеплением следует отнестись ответственно — при нарушениях в работе отопительной системы придётся демонтировать бетонную стяжку, что является дорогостоящей и трудоёмкой процедурой.

В местности с высоким уровнем грунтовых вод неправильная технология не позволит защитить строение от затопления первого этажа.

Для теплого пола необходим запас высоты в комнате — толщина пирога пола по грунту с утеплителем достигает 35–50 см.

Приняв решение делать тёплый пол, приступают к расчётам, заготовке материалов и инструментов.

Материалы и инструменты

Для водяного контура применяются металлопластиковые, полипропиленовые трубы

Для обустройства черновой и чистовой стяжек, тепло- и гидроизоляции понадобятся:

карьерный или промытый речной песок;
щебень или гравий с размером фракции 20–40 мм;
теплоизолятор — экструдированный или вспененный пенополистирол;
материал для паро- и гидроизоляции;
армировочная сетка для чистовой стяжки;
цемент марки от М-300;
демпферная лента.

Для контура обогрева приобретают трубы из металлопластика, меди или сшитого полипропилена. Понадобится шкаф, куда устанавливают распределительную и регулировочную арматуру (коллектор, краны). Специальные крепёжные устройства для укладки труб ускоряют работу.

Перед началом работ подготавливают инструмент:

бетономешалку или металлический лист для замешивания раствора вручную;
лопаты, вёдра, затирки;
рулетку, пузырьковый или лазерный уровень;
дрель или перфоратор;
направляющие для выравнивания пола — постоянные или съёмные.

Для трамбовки грунта приобретают или изготавливают специальные приспособления из дерева. Механические трамбовки с бензиновыми или электрическими двигателями можно взять напрокат.

Готовят запас воды, если на участке нет централизованного водопровода.

Расчёт необходимых материалов проводят, основываясь на геометрических размерах постройки и толщине слоёв «пирога».

Послойный состав тёплого пола

В некоторых случаях обходятся без черновой стяжки, чтобы удешевить стоимость

Требования к долговечности накладывают особые условия на обустройство основания.

В пирог теплого пола по грунту входят слои:

подготовленного грунтового основания;
песка;
щебеня или гравия;
черновой стяжки;
гидроизоляции;
утеплителя;
армированной чистовой стяжки с залитыми в неё трубами;
финишного покрытия.

Важно соблюдать порядок укладки и технологию.

Пошаговая инструкция

Работа по укладке теплого водяного пола состоит из этапов подготовки грунтовой поверхности, монтажа основания под слой с трубами отопления, прокладки и заливки элементов обогрева и финишной отделки поверхности.

Подготовка земляной поверхности

Первый этап — определение уровня будущего пола по всем помещениям с нанесением маркировочных линий или установкой маяков. Если теплый пол планируют оборудовать в одном отдельно взятом помещении, высота финишной отделки должна совпадать с поверхностью остальных комнат.

Разметку начинают от входной двери. Используя уровень, проводят горизонтальные линии на стенах — от них удобно будет отмерить нужную высоту поверхности при монтаже пирога. Горизонтальность поверхности проверяют после укладки каждого слоя.

По всей площади проводят выравнивание поверхности, удаляя грунт. Глубина получившегося «котлована» должна составлять 30—35 мм.

Слой земли с органикой удаляют полностью — в процессе перегнивания остатков растительности пол просядет и может произойти разрушение стяжки.

Если пришлось копать слишком глубоко, недостаток грунта компенсируют песком.

При расположении грунтовых вод близко к поверхности делают глиняный замок. Для этого жирную глину замачивают на 2–3 суток в воде. В процессе проверяют готовность материала. Сжатая в кулаке масса, не должна распадаться. Глину хорошо переминают и укладывают слоем 5–10 см. Слой трамбуют. После высыхания приступают к обустройству черновой стяжки под теплый пол по грунту.

Эффективным решением для участков с высокими подземными водами может стать монтаж дренажной системы.

Монтаж черновой стяжки

Стяжка под теплый пол наносится на армированную сетку, чтобы не проседал бетон

На подготовленное основание насыпают слой песка толщиной 5–7 см. Поверхность проливают водой и трамбуют. Используют приспособление из чурбака с ручками или механизированный инструмент.

Следующий слой толщиной 30–50 мм делают из гравия. Материал уплотняют и трамбуют тем же способом, что и песок.

Если в регионе строительства керамзит дешевле щебня, лучше выбрать для подсыпки этот материал – он обеспечит дополнительную теплоизоляцию.

Для черновой стяжки используют цементно-песчаную смесь класса В7,5–В10. Эти показатели примерно соответствуют маркам бетона М100–М150. Для получения смеси с указанными показателями прочности смешивают цемент и песок. Пропорции указаны в таблице.

Марка раствора	Марка цемента	Пропорция цемент:песок
М100	300	1:3,4
	400	1:4,3
	500	1:5,3
М150	300	1:2,6
	400	1:3,25
	500	1:3,9

Для соблюдения уровня поверх щебня устанавливают маяки. В зависимости от опыта работы с бетоном и скорости, с которой готовится раствор? расстояние между маяками выбирают от 100 до 200 мм. Заливку осуществляют полосами.

Черновой пол не должен иметь прочного контакта со стенами. Перед заливкой монтируют демпфирующий пояс по всему периметру помещения. Если зазор не оставить, при колебаниях температуры стяжка может разрушиться от расширения.

Готовый черновой пол в течение 2 суток периодически поливают водой. Интервалы увлажнения зависят от температуры и влажности воздуха — важно не дать смеси полностью высохнуть. Если поверхность оставить без влаги? в бетоне появятся трещины, снижающие прочность конструкции. Кроме того, будет потеряна гидроизолирующая способность стяжки.

Бетон набирает полную прочность в течение 28 дней, но работы по дальнейшему строительству теплого пола можно начинать через 7–10 дней, когда поверхность высохнет.

Гидроизоляция и утепление

Бетон впитывает влагу, поэтому без гидроизоляции может пострадать утеплитель

Поверх черновой стяжки укладывают гидроизоляцию. В качестве материала подойдёт толстая полиэтиленовая плёнка, геотекстиль или рубероид. Слой располагают с заходом на стены на высоту 10–15 см. После окончания всех работ излишки срезают ножом. Назначение гидроизоляции — не допустить проникновения грунтовых вод в помещение через пол. Современные материалы позволяют провести гидроизоляцию. методом обмазки или приклеивания рулонных материалов.

Утепляют пол пенополистиролом. Экструдированный полистирол продаётся в виде пластин с фигурными торцами. Это позволяет плотно, без зазоров уложить утеплитель. Пенопласт, или вспененный пенополистирол, выпускают в виде пластин с ровными краями. Стыки и швы уплотняют монтажной пеной. По характеристикам материалы очень похожи, но по цене экструдированный полистирол в полтора раза дороже. Для утепления полов выбирают пенопласт с плотностью не ниже 25 кг/м3 — такая характеристика позволит осторожно ходить по поверхности, не повредив покрытие. Марки пенопласта с плотностью ниже указанной предназначены для утепления стен, он легко разрушаются от нагрузки при ходьбе или под тяжестью стяжки. Толщина утеплителя 50–100 мм в зависимости от климатической зоны.

Поверх слоя утеплителя до монтажа труб желательно уложить фольгированный материал — это уменьшит отток тепла изнутри помещения в грунт.

Укладка труб

Монтаж лучше делать на ячеистые маты из пенопласта

Поверх утеплителя располагают армирующую стальную сетку. Для укладки используют прокладки, которые оставят зазор между теплоизоляцией и сеткой. Толщина проволоки от 3 мм, размер ячейки 50х50 мм.

Трубы крепят к ячейкам сетки или монтируют в черновой стяжке специальными анкерами направляющие.

При раскладке руководствуются общими правилами:

вдоль стен расстояние между трубами меньше, чем в центре комнаты;
максимальная длина контура для труб диаметром 16 мм составляет 100 м, для диаметра 20 мм — 120 м.
все участки должны быть целыми, без стыков;
концы труб выводятся в распределительный шкаф;
коллектор должен располагаться в верхней точке контуров;

После монтажа проводят пробный запуск системы отопления и опрессовку. Выявленные течи устраняют, при необходимости заменяют контур. Заливку чистовой стяжки проводят после полного остывания теплоносителя.

Используют марку бетона М150. Для упрощения работы в состав добавляют присадки-пластификаторы, улучшающие сцепление раствора с армосеткой и поверхностью труб и упрощающие разравнивание смеси. Обязательно устанавливают демпферную прокладку по периметру помещения. В местах выхода труб в распределительный шкаф их оклеивают тем же демпферным материалом.

В помещениях, где требуется высокое качество подготовки поверхности, используют «самовыравнивающийся пол». Готовую смесь разводят водой согласно инструкции и выливают поверх чистовой стяжки. Таким способом добиваются идеально ровной горизонтальной поверхности.

Полноценный запуск системы обогрева проводят через 28 дней, если чистовую стяжку делали на основе цементных смесей. Тот же срок выдерживают после укладки на пол керамической плитки.

Варианты финишного покрытия

Материалы по степени теплопроводности

В качестве окончательной отделки допускается использовать напольные покрытия:

ламинат;
линолеум;
паркетную доску;
керамогранит или плитку.

Следует учитывать, что каждый из материалов обладает индивидуальной теплопроводностью. Быстрее всего после пуска котла прогреется плиточный пол, а хуже всего пропустит тепло ламинат.

Не используют для тёплых полов линолеум на ворсовой подкладке — комната будет долго разогреваться, а тепло плохо проникать в помещение через изоляцию.

Оборудование теплого пола по грунту – трудоёмкий процесс, который можно выполнить самостоятельно, имея навыки общестроительных работ. При необходимости и неуверенности в собственных силах обращаются в специализированные организации. Потраченные силы, время и денежные средства окупаются экономией на оплате энергоносителей и комфортными условиями в доме.

Система напольного отопления Конструкции пола и высота/детали сборки

Мы предлагаем различные решения для крепления пола для нашего пола системы обогрева для различных типов полов строительство, используемое в проектах сегодня.

Сплошные или балочные и блочные перекрытия

Наиболее распространенный тип конструкции пола для цокольных этажей, твердые бетонные или балочные и блочные полы идеально подходят для пола нагрева, так как они позволяют использовать стяжку, которая может выступать в качестве термическая масса.

В этой установке трубы установлены на жестком пенопласте с подложкой из фольги. изоляция (например, Kingspan™ или Celotex™) с использованием самоклеящегося материала Трекинг и клипы.

Затем поверх труб укладывают бетонную стяжку. наборы для обеспечения твердого пола, готового к выбранному вами полу покрытие; глубина стяжки варьируется в зависимости от области применения и типа используемой стяжки, типичная глубина стяжки для использования с полом подогрев 50мм.

Подвесные деревянные полы

Наиболее распространенный тип конструкции пола для верхних этажей, подвесные деревянные полы также совместимы с напольным покрытием обогрев.

В этой конфигурации трубы устанавливаются между лагами пола на жесткой пенопластовой изоляции с подложкой из фольги (например, Kingspan™ или Целотекс™). Сам утеплитель опирается на плиточные рейки. которые прибиты к внутренней стороне балок.

Труба крепится к изоляционной плите с помощью хомутов и концы балок надрезаны, чтобы позволить трубе пройти от одного канала к другому.

Для проектов, использующих низкотемпературные источники тепла, такие как насосы в сочетании с деревянным полом, мы рекомендуем легкий заполнительная смесь размещается над трубами, чтобы действовать как мини-стяжка.

Массивный плавающий пол

Обычно используется при ремонте и для некоторых полов из массивной древесины покрытий, этот вариант позволяет установить полы с подогревом с небольшой надстройкой над первоначальной высотой первого этажа (~75 мм) с помощью реек для формирования плавающего пола.

В этой конфигурации планки плавающего пола расположены на одинаковом расстоянии друг от друга. промежутки по полу, с изоляционными плитами из жесткого пенопласта помещается между. Затем укладываются трубы теплого пола. устанавливается между рейками и крепится к изоляционной плите с помощью хомутов для труб, очень похожих на подвесной деревянный пол (вверху).

Подвесной деревянный плавающий пол

Обычно используется в деревянных каркасных или сборных домах, где используется ДСП. пол установлен как часть процесса строительства, вариант с плавающим полом позволяет установить пол с подогревом с минимальным наростом выше первоначальной высоты пола (~45 мм).

В этой установке поверх существующего пола укладывается отражающая пленка. и латы, установленные на равных расстояниях, чтобы сформировать плавающий пол. Трубы теплого пола затем монтируются между обрешетки и крепится снизу к ДСП с помощью зажимов для гвоздей. Тепловая и акустическая изоляция обеспечивается минеральной ватой, уложенной между балками перекрытия и встык до конца балки каналы.

Проектирование и строительство теплых полов

Стяжка бетонного пола

Стяжка бетонного пола обычно состоит из цементного материала, изготовленного из цементного материала в соотношении 1:3 или 1:4,5 цемента и мелкозернистого песка; это может быть нанесено на вашу систему подогрева пола в виде порошкообразной смеси (стяжки), которая образует твердую плиту. Реже используются плавающие сборные железобетонные секции. Тем не менее, есть много вариантов этого, которые будут объяснены позже, но все они должны обеспечивать ровную, гладкую поверхность, на которую можно положить выбранный вами материал для пола.

Бетон является хорошим проводником тепла, что делает его идеальным для устройства полов с подогревом; стяжка рассеивает тепло по всей площади поверхности, создавая постоянную температуру пола, которая распространяется вверх, заполняя все помещение. Он также медленно остывает, эффективно работая как гигантский накопительный нагреватель.

При установке напольного отопления необходимо следовать нескольким процедурам, каждая из которых одинаково важна для успешного конечного результата.

Установка теплых полов – новая сборка

Контуры напольного отопления следует устанавливать, когда установлены все наружные двери и окна, а дом водонепроницаем. Это необходимо для защиты установки от атмосферных воздействий, особенно от мороза в зимние месяцы.

Бетонные полы:
Если напольное отопление устанавливается поверх бетонного пола (монолитная плита, сборные доски или балки и блоки), на бетон наносится изоляционный слой, а поверх него закрепляются трубы. Затем они укладываются в слой стяжки (см. ниже), которая эффективно нагревается как единая масса для равномерной передачи тепла через отделку пола.
Крепления трубопроводов должны быть тщательно подобраны, чтобы сохранить целостность изоляции и других материалов. Использование изоляции на основе фольги может помочь устранить этот риск.

Петли трубопровода должны быть заполнены водой и находиться под давлением перед заливкой стяжки, чтобы убедиться, что трубопровод не имеет сужений или дефектов при схватывании стяжки.

Монтаж напольного отопления – ретрофит

Очень важно иметь план напольного отопления – это экономит время и снижает затраты. Решите, где должны быть расположены элементы управления для простоты использования и где трубы будут проходить через балки. Ваш план должен включать каждую зону или область, даже если установка выполняется зона за зоной; Таким образом, вся ваша система будет связана и будет работать эффективно.

Во-первых, важно очистить черновой пол от мусора и убрать все острые неровности; они могут пробить влагонепроницаемую мембрану и, в конечном счете, трубы, которые будут проложены по гладкому и чистому черновому полу.

Далее укладывается теплоизоляция – если позволяет место, рекомендуемая толщина изоляции теплого пола 20-50 мм; однако с учетом некоторых последних достижений в области изоляционных технологий более тонкие слои современного изоляционного материала могут быть столь же эффективными. Его следует укладывать по всей площади до основания стен и продолжать вверх по стенам до высоты, включающей глубину утепления пола и стяжки. Любые зазоры или соединения должны быть заклеены лентой, чтобы предотвратить просачивание стяжки.

Некоторые марки теплоизоляционных материалов для полов с подогревом изготавливаются с предварительно сформированными вставками для труб, что устраняет необходимость в еще одном слое. Это, очевидно, и экономит время, и намного проще в установке.

Всегда проверяйте, чтобы ваш изоляционный материал и толщина соответствовали действующим нормам изоляции теплого пола.
Если у вашего утеплителя нет предварительно отформованных вставок, то теперь укладываются панели теплого пола и крепятся к утеплителю, не оставляя зазоров для заполнения стяжкой. Некоторые панели имеют сетчатое покрытие для крепления труб, а в других необходимо просверлить отверстия и использовать кабельные стяжки для крепления труб.
Теперь вы готовы к укладке труб, фитингов и элементов управления системы теплого пола, а также к тщательному тестированию системы перед тем, как приступить к укладке стяжки – это, безусловно, очень важно!
Важно отметить, что перед укладкой стяжки трубы должны быть заполнены водой; это гарантирует, что трубы не будут сплющены слоем стяжки, а также после того, как стяжка затвердеет, у труб будет место для расширения.

Типы стяжек

Готовые стяжки становятся все более и более популярными; для самостоятельного смешивания требуется бетономешалка и огромное количество ручного труда, что делает его слишком дорогостоящим и трудоемким для большинства бытовых установок.

Доступны несколько типов стяжки, в том числе быстросохнущая цементная стяжка, а также цементная стяжка с добавлением полипропиленовых волокон, обеспечивающая армирующий эффект, для сведения к минимуму любого риска растрескивания из-за расширения и сжатия.

Готовые смешанные стяжки экономически выгодны и часто поставляются с добавлением замедлителей схватывания, чтобы вы могли работать весь день с одной загрузкой.
Если вы решите использовать самонивелирующуюся жидкую стяжку одной из запатентованных марок, поверх трубопровода теплого пола следует уложить полиэтиленовую пленку и установить дополнительные уплотнители на все стыки или зазоры.

Рекомендуется избегать стяжек, содержащих силикат кальция, так как он может реагировать с клеем для пола, используемым с выбранным материалом для пола.

Укладка стяжки

Если речь идет о большой площади, необходимо уложить, закрепить и проверить горизонтальность деревянных реек; они допускают сжатие и расширение бетона при использовании напольного отопления и облегчают укладку стяжки на большой площади.

Это может помочь предотвратить появление трещин во время затвердевания стяжки, если рейки смочить водой перед установкой на место; это предотвращает быстрое впитывание влаги из стяжки, что приводит к ее слишком быстрому высыханию.

Толщина стяжки пола с подогревом должна составлять 50-70 мм, и, разумеется, любые рейки должны отражать это, обеспечивая абсолютно ровную и гладкую окончательную отделку.

Традиционная стяжка представляет собой полусухую, почти порошкообразную смесь по сравнению с обычными цементными смесями, и ее следует распределить по площади. Но процесс аналогичен, если вы выбрали самовыравнивающуюся жидкую стяжку. №

После того, как стяжка будет хорошо утрамбована, используйте терку и спиртовой уровень – не полагайтесь на глаз, ее следует выровнять и сгладить с помощью мастерка или терки.

Дайте стяжке высохнуть

Стяжки для полов с подогревом должны быть выдержаны, а не просто быстро высушены. Отверждение означает медленное высыхание, сохраняя влажность как можно дольше.
