Клапаны для окон: Приточные клапаны на окно: виды, преимущества и недостатки

Содержание

Вентиляционные приточные клапаны Air Box для окон ПВХ

Air box — доступное решение проблем воздухообмена.

Вентиляционные приточные клапаны для окон ПВХ.

Естественный приток

В подавляющем большинстве многоквартирных домов старого жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха будет осуществляться через неплотности оконных притворов.

Проблемы

при установке герметичных окон ПВХ нарушается нормативный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Нормативный приток

Приточные устройства-клапаны Air-Box позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ. Именно поэтому применение оконных клапанов в современном строительстве стало обязательным.

Специалистам оконного бизнеса хорошо известны проблемы, связанные с нарушением воздухообмена в помещении при установке современных герметичных окон. Решение зачастую требует применения дорогостоящих устройств и значительных затрат на их монтаж и обслуживание, что в свою очередь не позволяет решать проблему в массовом порядке.

Проблемы и их решения

Простота и доступность

Производимые компанией Air-Box приточные устройства — климатические и вентиляционные оконные клапаны, имея незначительную стоимость и простоту монтажа, являются наиболее доступным средством восстановления воздухообмена, не допускают снижение качества воздуха, повышения относительной влажности в помещении, приводящей к выпадению конденсата и образования плесени, которая не только портит и разрушает внешний вид помещения, но и неблагоприяно влияет на здоровье человека.

Применение современных окон породило ряд проблем, связанных с нарушением вентиляции в помещении, так как их высокая герметичность исключает приток свежего воздуха, что приводит к повышению влажности в помещении, образованию конденсата и плесени. Для решения этих проблем необходим специальный приточный клапан.

Вентиляционные клапаны

Герметичное окно, в котором установлен вентиляционный клапан не только будет постоянно обеспечивать помещение свежим воздухом, но и надёжно защитит от уличного шума. Такой клапан для окон, или проветриватель, обеспечит нормируемый приток воздуха, который не создаёт сквозняков, предотвращает окна от запотевания и образования конденсата.

Компания «Светлый Мир» является производителем современных, надёжных, высокоэффективных и недорогих вентиляционных клапанов. Монтируется такой оконный клапан на раму или створку, он не портит внешнего вида окна и предохраняет его от запотевания. Климатический клапан создаёт комфортный микроклимат, не переохлаждая комнату, а его конструкция такова, что с притоком воздуха уличная пыль не попадает в помещение.

Приточный оконный клапан Air-Box Comfort

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны).

Удаление воздуха в атмосферу происходит через вытяжные устройства — решетки, расположенные в верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная).
В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом.

Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort — одно из наиболее доступных решений воздухообмена.

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

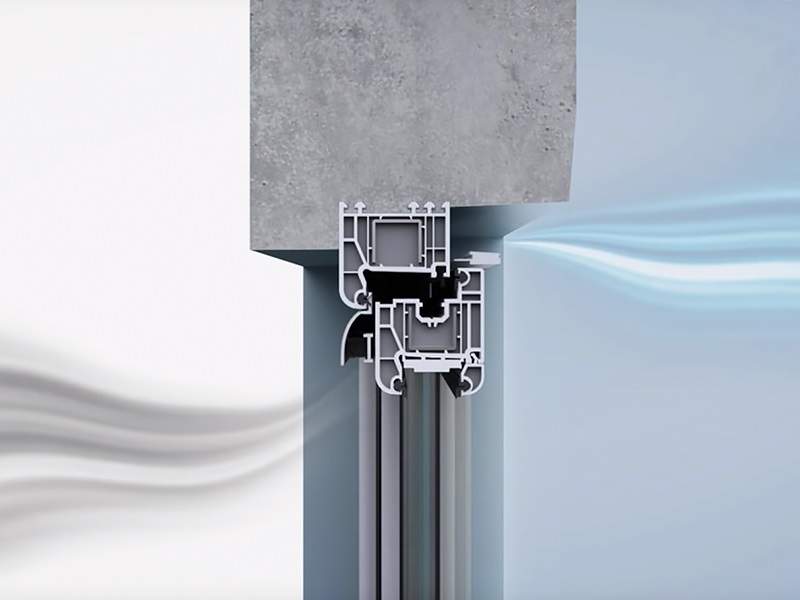

Принцип работы приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

{spoiler=ПОКАЗАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ}

Тип монтажа	без фрезеровки сверху на створку
Производительность	До 31 м³/ч
Регулировка	Ручная
Снижение звукоизоляции от транспортного шума RA оконных блоков при установке клапана, не более	1-1,5 дБА
Снижение приведенного сопротивления теплопередаче оконных блоков при установке клапана, не более	0,01 м2 С/ВТ
Габаритные размеры комплекта (ШхГхВ), мм	350×42,5×8,5
Цвет	белый, RAL по заказу
Материал	АБС, ПВХ

Комплектация:

Клапан — 1 шт.
Уплотнитель №1 350 мм — 2 шт.
Саморезы d 3,5 мм — 3 шт.

{/spoilers}

Климатические клапаны для деревянных и дерево-алюминиевых окон

Главная Деревянные окнаАксессуарыКлиматические клапаны для деревянных окон

Цена от 3 500 руб/шт

Современные деревянные окна со стеклопакетами способны обеспечивать микроциркуляцию воздуха, но для поддержания нормальной влажности в помещении этого недостаточно. Требуется регулярно выполнять проветривание помещение. Обеспечить постоянный приток свежего воздуха без открывания створок можно установкой климатических клапанов для вентиляции.

Преимущества установки вентиляционного клапана

Для того чтобы проветрить помещение можно просто открыть створку окна или форточку, но в холодное время года это ведет к потерям тепла, а в жаркое наоборот, нарушению микроклимата, вследствие использования кондиционеров. Дополнительно стоит обратить внимание, что эффект от такого способа проветривания кратковременный, зато весь уличный шум и пыль будут бепспрепятственно попадать в квартиру, загородный дом или офис.

Монтаж оконных клапанов позволяет решить вопрос вентиляции при закрытом окне.

Преимущества вентиляционных клапанов, которые мы устанавливаем в наших деревянных окнах:

позволяют оптимальным образом регулировать поток воздуха в помещении, в зависимости от показателей влажности;
защищают комнату от сырости и образования плесени;
позволяют свести к минимуму потери тепла, а значит, и снизить ваши расходы на оплату отопления;
гарантируют создание благоприятного микроклимата;
позволяют оптимизировать воздушный поток в соответствии с существующими вентиляционными возможностями конкретной комнаты;

прекрасно функционируют вне зависимости от того, в каком регионе устанавливаются окна;
не нуждаются в электроподключении;
имеют аккуратный вид и простоты в обслуживании.

Клапаны приточной вентиляции представлены в широком ассортименте, они отличаются функциональными возможностями, размерами и внешним видом.

Виды клапанов вентиляции

У нас вы сможете приобрести приточные клапаны, имеющие определенные механизмы действия:

Модели, контролируемые воздухозаборниками

Эти клапаны управляются автоматически (модели Aereco EHA и Aereco EMM). Струя воздуха зависит от относительной влажности внутри помещения, то есть от содержания водяного пара во время стирки, готовки, сушки и т.д.

Клапаном управляет датчик — полиамидная тесьма, которая под воздействием изменений относительной влажности в воздухе, изменяет свою протяжность, что вызывает большее или меньшее открытие дросселя, и соответственно пропускает большую или меньшую струю воздуха в помещение.

Климатические клапаны работают в диапазоне от 35 до 70% относительной влажности. Если влажность в помещении меньше или равняется 35%, клапан прикрыт и в помещение попадает минимальный поток воздуха. С повышением влажности он открывается и при значении 70% или более работает с максимальной эффективностью.

Модели с датчиком давления

Приточные клапаны с датчиком давления (модель Aereco АМО) — саморегулируемые. Количество подаваемого воздуха зависит от разницы давления внутри и снаружи помещения.

Модели с ручным управлением

При ручном управлении (модель Ventair) пользователь сам регулирует степень открытия климатического клапана, управляя количеством подаваемого воздуха. Ручное изменение положения заслонки климатического клапана.

Установка оконных клапанов обеспечивает приток необходимого количества свежего воздуха в помещение, при этом не происходит образования сквозняков. Монтаж дополнительного оборудования на окно не ухудшает его функциональных и эстетических характеристик. Климатические клапаны изготавливаются в разных корпусах и цветовой гамме.

Бесплатная консультация

по телефону

Рассчитаем стоимость ваших окон и оформим бесплатный вызов инженера для замера

Ваш телефон

Сайт не является публичной офертой и носит информационный характер.

AV-9E Санитарный резьбовой предохранительный выпускной клапан со стеклянным окном

Санитарный резьбовой предохранительный выпускной клапан со стеклянным окном Описание

Санитарный резьбовой клапан Предохранительный выпускной клапан со стеклянным окном нормально закрыт. Давление регулируется пружиной с нажимной гайкой. Когда давление в трубе превышает указанное давление, клапан автоматически открывается, чтобы заставить жидкость течь, чтобы снизить давление. Клапан может быть с ручкой для частичного открытия. Когда ручка остается открытой на месте, жидкость может течь через клапан.

Adamant Valves является мировым производителем и поставщиком санитарной арматуры, который предоставляет клиентам высокоточный санитарный резьбовой предохранительный выпускной клапан со стеклянным окном по очень конкурентоспособной цене.

Санитарный резьбовой предохранительный выпускной клапан со стеклянным окном Технические характеристики

Размер	0,75–1,5 дюйма
Максимальная рабочая температура	121°С
Рабочее давление	0–3 бар/ 0–6 бар
Материал корпуса	304/316Л
Уплотнительный материал	EPDM, NBR, FPM
Соединение	Хомут, сварной, резьбовой, фланец
Стандарты	DIN, SMS, RJT, IDF, 3A

РАЗМЕР	Д	h2	Д1	Л	Е	Ф	Г
0,75″	19	225	25,4	38	12,7	19	–
1″	25,4	225	50,5	52,4	12,7	18	Рд40*1/6
1,25″	31,8	225	50,5	69,7	12,7	20	Рд48*1/6
1,5″	38,1	225	50,5	74,6	12,7	20	Рд60*1/6

Санитарно-гигиенический резьбовой предохранительный выпускной клапан со стеклянным окном Опции

Соединения: под сварку встык, санитарный хомут, фланец, резьба и т. д. (стандарт DIN, IDF, SMS, RJT, 3A)
Уплотнения и прокладки: EPDM по умолчанию, силикон или витон (FPM) доступны по запросу.
Регулируемый диапазон давления (посредством калибровочной пружины).

Санитарно-гигиенический резьбовой предохранительный выпускной клапан со стеклянным окном

– Предохранительный клапан используется для защиты трубопроводов, насосов от избыточного давления

– Конструкция сброса давления предотвращает опасность эксплуатации и остановку оборудования

– Благодаря конструкции из нержавеющей стали клапан является лучшим выбором для защиты оборудования в молочной, пищевой, фармацевтической и химической промышленности, а также в производстве напитков.

Ремонт: Установка клапана на окно без предыдущего клапана | Air-In®

Клапаны подачи воздуха Air-In® повышают комфорт проживания и экономят энергию. Клапаны подачи воздуха
Air-In® обеспечивают превосходное снижение уровня шума и отсутствие сквозняков.

Продукты

КЛАПАНЫ ХАМЕЛЕОН
- Приточные клапаны для окон
  - Приточные клапаны для заводской установки
  - Модернизация: Обновление существующей рамной арматуры
  - Ремонт: Установка клапана на окно без предыдущего клапана
- Бар термофильтра
- Рамные клапаны
- Запорные клапаны надрамника
- Клапаны для алюминиевых окон
ДРУГАЯ ПРОДУКЦИЯ
- Регуляторы постоянного давления — НОВИНКА
- Наддверный аэратор Paso
- Настенные клапаны
  - Наружные решетки
- Клапаны вентиляционных люков
- Картриджи шумоподавления
