Выбор труб для водяного теплого пола

Выбор труб для водяного теплого пола является одним из важнейших заданий при подготовке к предстоящим работам по укладке всей системы полового отопления. В очень большой степени именно от труб, от их материала, толщины и прочих характеристик, зависит то, насколько высоким будет уровень отдачи тепла полом, насколько долго он прослужит и насколько вообще Вы будете довольны результатом. Именно поэтому ни в коем случае нельзя пренебрегать качеством выбираемых труб в сторону стоимости или еще по какой-то причине. Что ж, приступим!

Существует огромное множество самых разнообразных типов и размеров труб для водяного теплого пола и далеко не каждый вариант подойдет под конкретные условия. Так, например, трубы слишком маленького диаметра (а следовательно – и объем воды, пропускаемый трубой будет меньшим) не подойдут для подогрева площади, находящейся снаружи дома (например – дорожка к дверям частного дома). Подробнее об этом мы расскажем чуть дальше, а сейчас предлагаем рассмотреть самые распространенные материалы, из которых изготавливаются трубы для теплого водяного пола.

Самых популярных всего четыре:

Медные трубы
Стальные гофрированные трубы
Металлопластиковые трубы
И трубы из сшитого полиэтилена (РЕХ-трубы)

Медные трубы

Давайте рассмотрим их все по порядку. Медные трубы – это наименее популярный и наиболее старый вариант, активно использовавшийся еще в советские времена. Выбор пал именно на этот метал, поскольку медь имеет очень высокую теплопроводность, что бы обусловливало эффективную работу теплого пола. Однако она имеет свойство поддаваться коррозии после некоторого времени использования, что приводило к необходимости скорой замены всего трубопровода. Это и то, что медные трубы достаточно неудобны в плане монтажа, а также то, что на рынке появились гораздо более хорошие представители труб, и стало причиной перехода медного трубопровода в прошлое. Однако и сегодня в очень редких случаях, но такой тип труб для теплых полов используется.

Гофрированные трубы из нержавеющей стали

Гофрированные трубы из нержавеющей стали – это один из последних видов труб, которые появились на рынке. Трубопроводы такого рода еще не успели заработать себе достаточно высокого имиджа, однако именно к этому все идет, а все благодаря тому, что трубы из нержавеющей стали способны выдерживать достаточно большое давление изнутри, что практически на 100 процентов может гарантировать безопасность их использования. Кроме того, благодаря тому, что трубы из нержавеющей стали имеют гофрированную структуру, их укладка не представляет особенных трудностей для мастеров.

Такая комбинация качеств обусловливает высокое качество водяного теплого пола, а также – минимальные затраты усилий, приложенных во время монтажа. Единственной, по сути, негативной стороной гофрированных труб из нержавеющей стали является их достаточно высокая стоимость, поскольку недешев как сам материал, так и процесс производства требует большого количества ресурсов. Также, потери тепловой энергии при использовании стальных труб несколько превышают таковые при использовании трубопровода из сшитого полиэтилена и совсем немножко превышают потери тепла в сравнении с металлопластиковыми трубами. Это является следствием тому, что теплопроводность стали немного ниже, а также тому, что и теплоотдача у этого материала ниже, чем у полиэтилена.

Металлопластиковые трубы

Металлопластиковые трубы – это один из наиболее распространенных вариантов который используется для укладки водяного теплого пола. Секрет успеха трубопровода такого рода состоит в том, что он сочетает в себе массу прекрасных качеств, которыми не всегда обладают другие материалы – это и достаточно высокий уровень теплопроводности, и очень небольшие затраты усилий при укладке металлопластиковых труб, а также – их очень невысокая стоимость при отличном качестве. Именно благодаря такой чудесной комбинации абсолютное большинство теплых полов с водяным подогревом делались при помощи труб именно такого рода. Недостатком такого трубопровода является его низкая сопротивляемость стрессовым ситуациям – при сильном скачке давление металлопластиковые трубы имеют неприятное свойство лопаться, что в случае с водяными теплыми полами приведет к совершенно нежелательным последствиям – необходимости разбирать весь пол и проводить ремонт.

Трубы из сшитого полиэтилена

Самыми молодыми на рынке, но от этого не менее популярными, являются трубы для водяного теплого пола из сшитого полиэтилена. Они представляют собой отличный пример того, как свойства химических составов могут помогать людям в строительстве. Сама по себе РЕХ-труба представляет сплошной кусок усиленного полиэтилена. Несмотря на то, что РЕХ-трубы называют «сшитыми», Вы никогда не найдете самого места «сшивания», поскольку его просто не существует. Благодаря этому можно напрочь забыть об опасности разрыва трубы или протекания.

Главными достоинствами труб такого рода являются устойчивость к высоким температурам и резким переменам давления (трубы выдерживают даже такие скачки, которые являются летальными для металлопластикового трубопровода), неподверженность коррозии, что очень важно для водяного пола, стойкость к износу и старению (срок службы таких труб практически неограничен) и простота монтажа. При этом всем теплопроводность у полиэтилена также достаточно высокая, что обусловливает высокую эффективность использования трубопроводов такого рода.

Выводы

Какие трубы для водяного теплого пола выбрать? Ответ на этот вопрос зависит от конкретной ситуации – от возможностей и требований клиента. Однако зная общие особенности труб каждого вида, описанные выше, Вы сможете достаточно точно определиться с выбором материала, из которого будет изготовлен трубопровод для Вашего пола!

Какие трубы использовать для водяного теплого пола

На чтение 7 мин Просмотров 988 Опубликовано 11 января, 2017 Обновлено 11 мая, 2021

Приступая к работам по созданию альтернативного отопления, будет совершенно не лишним подробно ознакомиться с тем, какие виды трубы для водяного пола присутствуют на сегодняшнем рынке. Концепция теплых полов подразумевает фактическое замуровывание коммуникаций, а это означает, что трубы для водяного пола должны быть максимально прочными и надежными, а также обязательно иметь достаточно долгий срок эксплуатации.

Если пренебречь этими параметрами, то в скором времени после установки может возникнуть ситуация, когда все напольное покрытие придется демонтировать для устранения протечек, или же бороться с грибком, который неизбежно возникнет при условии, что водяные трубы дали течь.

Именно поэтому крайне необходимо ответственно подходить к выбору труб для создания систем отопления и понимать, какие именно характеристики являются критическими, и что нужно учитывать при составлении проекта.

Содержание

Теплый пол на трубах и его преимущества

Прежде чем начинать разбираться, какие трубы следует использовать для водяного теплого пола, необходимо сказать, чем привлекательно такое тёплое решение для пола пол и в чем именно заключатся его преимущества перед обычным радиаторным отоплением.

Вне зависимости от того, из какого материала труба, водяной пол способен за короткий промежуток времени прогреть помещение. За счёт такого подогрева:

исчезают сквозняки;
прогревается вся площадь;
можно отказаться от обычных радиаторов.

При условии правильного размещения трубы для пола с водяным отоплением, можно без труда избавиться от надоедливых сквозняков, что особенно важно для детских и угловых комнат. Такой пол позволит проявить фантазию в оформлении помещения, так как необходимость в видимых трубах или радиаторах полностью отпадает.

Продуманно расположенная водяная труба способна быстро прогреть помещение. Данный вид обогрева гораздо экономичнее обычного: тепло распространяется по всей площади и не разбавляется холодом, который часто исходит даже от утепленных напольных поверхностей.
Вне зависимости от типа использованных труб под теплый водяной пол, данный способ может стать полноценной заменой стандартному методу.

Водяной теплый пол и его недостатки

Несмотря на все свои положительные стороны, тёплые водяные полы для дома имеют ряд ограничений. Прежде всего, такое отопление в квартирах нельзя использовать, по крайней мере в большинстве многоквартирных домов. Это обусловлено двумя факторами:

Соседи. Независимо от того, какая именно труба использовалась для теплого водяного пола, вероятность, что нижние квартиры будут иметь постоянно теплый потолок, велика. Кроме этого, риск протечек также присутствует. В таком случае устранить их будет сложнее, а первыми про наличие таких неполадок узнают именно соседи.
Несовместимость. Многоквартирные дома имеют стандартную и привычную для всех систему подачи тепла. Подключение к ней альтернативной, или же полная замена, может привести к неполадкам с подачей во всем доме.
Ремонт. Починка любого участка вызывает затруднения.

Необходимо основательно продумать монтажную схему, по которой, собственно, и будут прокладываться трубы для водяных теплых полов. От этого, безусловно, зависит эффективность всей системы. Например, если в комнате планируется устанавливать стационарный шкаф, то будущее место расположения рекомендуется обойти. Если этого не учесть, то в шкафу появиться неприятный запах и даже плесень.

Важно! Перед монтажом теплых полов в квартире необходимо узнать в ЖЭКе, допустимо ли это.

Как выбрать трубы для теплого водяного пола и не ошибиться

От того, какие трубы использовать для водяного теплого пола, зависит возможность достижения предельно возможной эффективности. Именно от материала изготовления трубы зависит, насколько инертным будет отопление, а также как долго оно прослужит.

Фактически, существует три основных параметра, с помощью которых следует оценивать трубы под водяной теплый пол:

Теплопроводимость. От этого напрямую зависит инертность обогрева.
Гибкость. Определяет минимальное расстояние между витками.
Надёжность. Хорошие показатели гарантируют, что проводить экстренный демонтаж напольного покрытия и ремонт не потребуется.

Труба для теплого водяного пола выбирается исходя и из самого типа прокладывания. Всего их существует три:

спиральный;
змейка;
двойная змейка.

Очевидно, что типа “змейка” подразумевает использование вариантов, где трубы, используемые на водяной теплый пол, имеют хорошую гибкость. Популярные виды будут описаны ниже.

Металлопластиковые трубы для водяного пола

Металлопластиковые трубы для теплого водяного пола имеют широкое применение для теплых полов, особенно для способа укладок типа “змейка”. Такая труба достаточно прочна, чтобы выдержать крутые изгибы, а также надежна и исключает возможность протечек.

Теплый пол из качественных металлопластиковых труб имеет значительный срок службы, потому о демонтаже старой системы отопления вполне оправданно можно не задумываться долго. Единственным существенным недостатком такого типа является теплопроводность, которая имеет высокие, но не превосходные показатели.

Подобная труба схожа с полиэтиленовой за тем небольшим исключением, что в ней присутствует дополнительный слой из алюминиевой фольги. Это позволяет создать кислородный барьер и защиту от линейной деформации трубы.

Склонность меди к коррозии и используемые при сборке фитинги сокращают срок предполагаемой эксплуатации.

Полипропиленовые трубы

Водяной теплый пол для дома из полипропиленовых труб также имеет высокие показатели по надёжности. Данный материал крайне устойчив к воздействиям повышенных температур, что немаловажно для отопительных систем. За счет своих свойств исключается возникновение коррозии, различных бактерий или отложений известкового характера. Отдельно стоит заметить: трубы такого типа отличаются хорошими звукопоглощающими свойствами.

Тем не менее, данный вид имеет не слишком впечатляющие показатели теплопроводности и гибкости, если проводить аналогию с металлопластиковыми вариантами. Качественные пластиковые трубы для теплого водяного пола — это отличный бюджетный вариантом, так как, имея почти аналогичные металлопластиковым показатели, их стоимость ощутимо ниже.

Медные трубы для создания теплого водяного пола

Водяной теплый пол из настоящих медных труб – все ещё редкое решение. Подобная отопительная система обойдется крайне дорого. Разумеется, что теплопроводность у труб такого вида самая высокая, однако медь имеет свойство окисляться и поддаваться коррозии.

Медные трубы для теплого водяного пола не обладают хорошей гибкостью, что затрудняет монтаж. Недолговечность также вынуждает внимательно отнестись к правильности прокладывания труб, так как дополнительные перегрузки на изгибах могут привести к протечкам.

В частности, постоянный контакт такого металла как медь с изделиями из других видов приведет к возникновению коррозии, и, соответственно, повышенному риску прорыва.

Также медь имеет свои требования и к процессу прокладывания.

Обратите внимание: нельзя допускать, чтобы трубы имели прямой контакт со стяжкой (по крайней мере, цементно-песчаной). Во избежание этого контакта активно используется гидроизоляция.

Трубы для теплого водяного пола: особенности сшитого полиэтилена

Трубы, выполненные из сшитого полиэтилена для теплого водяного пола, являются вариацией полимерных аналогов. Сама труба представляет собой два особых слоя, а также кислородного барьера, расположенного между ними. Особенностью данного типа можно назвать его чрезвычайную устойчивость к экстремальным температурам.

Данная характеристика вряд ли актуальна для полов в доме, однако стоит принять это во внимание. Данные трубы на теплый пол выполненные из сшитого полиэтилена имеют хорошие показатели теплопроводности и гибкости, а также им свойственен долгий срок службы.

Данный вид труб не имеет недостатков, присущих металлопластиковым аналогам. Функции кислородного барьера в таких трубах исполняет слой поливинилового спирта.

Гофрированная труба для современного водяного пола

Водяной теплый пол из надежной нержавеющей гофрированной трубы ещё относительно новое, но набирающее обороты явление. Подобные трубы очень гибкие. При этом не нарушается проходимость трубы: это способствует равномерному распределению по всей длине системы тепла.

В среднем, гофра может служить более 20 лет, так как она почти не подвержена коррозийным явлениям, выдерживает перепады давления без ущерба для себя.

Теплый пол из гофрированной трубы замечательный вариант для ограниченного бюджета. Долговечность и гибкость представляют собой основные преимущества данного вида.

Отдельно стоит сказать, что длина одной такой трубы может быть более 50 метров, что упрощает монтаж и значительно сокращает количество стыков, тем самым редуцируя риски возникновения протечек.

Заключение

Материал для труб теплого водяного пола играет огромную роль, так как именно он влияет на то, насколько эффективными будет такой вид отопления. Благодаря современным технологиям существуют альтернативы, которые полностью удовлетворят не только запросы, но и финансовые ожидания.

Следует учитывать, что для данных труб особенно важна прочность и долговечность, так как ремонт даже небольшой протечки потребует демонтажа напольного покрытия.

Различные типы труб, используемых в водяных системах теплого пола

Практические советы по созданию безупречной системы отопления и охлаждения

28.01.2023

Теплые полы — отличный способ сохранить тепло и уют в вашем доме, а водяные полы — это отличный способ сделать ваш дом теплым и уютным. системы отопления, это можно сделать и энергоэффективным способом. Водяные системы напольного отопления используют трубы для циркуляции горячей воды по вашим этажам, излучая тепло в комнаты вашего дома. Но какие трубы используются в этих системах? Давайте рассмотрим различные типы труб, которые используются в водяных системах теплого пола, и преимущества, которые вы можете получить от их установки.

Наиболее распространенным типом труб, используемых для водяного теплого пола, являются полиэтиленовые (ПЭ) трубы. Этот тип труб прочный и долговечный, что делает его идеальным для использования в системах водяного отопления. Он также обладает отличными изоляционными свойствами, что помогает снизить потери энергии во время работы. Трубы можно укладывать прямо на пол или заглублять под стяжку или бетонную плиту, в зависимости от конструкции системы.

Другим типом труб, которые часто используются для водяных систем теплого пола, являются медные трубы. Медь была популярным выбором для сантехнических применений в течение многих лет из-за ее долговечности и высокой теплопроводности. Медные трубы также очень просты в установке благодаря своей гибкости и широко доступны в различных размерах, что делает их идеальными для использования в водяных системах напольного отопления.

Трубы PEX также становятся все более популярными среди домовладельцев, желающих установить водяные системы подогрева пола, благодаря простоте установки и устойчивости к коррозии. Трубы PEX бывают двух разных типов — сшитые и несшитые — оба из них обладают превосходными изоляционными свойствами и просты в работе при установке системы. Трубы PEX также могут выдерживать температуры до 140 градусов по Фаренгейту, что делает их подходящими для систем горячего водоснабжения, а также для систем холодного водоснабжения, таких как системы охлаждения.

Наконец, трубы из нержавеющей стали — еще один вариант, который можно использовать для водяных систем напольного отопления. Нержавеющая сталь обладает превосходной коррозионной стойкостью по сравнению с другими типами металлических труб, что делает ее идеальным выбором для использования в системах такого типа. Трубы из нержавеющей стали также очень прочны и могут выдерживать температуры до 300 градусов по Фаренгейту, что делает их подходящими как для систем горячего водоснабжения, так и для систем охлаждения, таких как кондиционеры.

Какой бы тип вы ни выбрали, установка водяной системы напольного отопления предлагает множество преимуществ по сравнению с традиционными источниками принудительного воздушного или лучистого тепла, такими как газовые или электрические радиаторы. Они не только обеспечивают более равномерное распределение тепла по всему дому, но и требуют гораздо меньше энергии, чем традиционные решения — в некоторых случаях до 40% меньше! Это может привести к значительной экономии средств с течением времени, а также уменьшить воздействие на окружающую среду за счет сокращения выбросов от ископаемого топлива, используемого традиционными источниками производства тепла, такими как газовые котлы или электрические радиаторы.

При рассмотрении вопроса об установке водяной системы напольного отопления важно убедиться, что вы выбрали правильный тип трубопровода для работы — с этим может помочь Euroheat Australia! Имея 30-летний опыт проектирования и производства систем водяного отопления и охлаждения в Перте и Австралии, эта команда гарантирует, что у вас есть вся необходимая информация, прежде чем браться за любой проект, связанный с этим типом монтажных работ — от проектирования до установки и далее! Так что, если вы хотите добавить в свой дом немного тепла и комфорта, обратите внимание на Euroheat Australia!

от Euroheat Australia Подогрев пола подогрев пола

Руководство и инструкции по установке водяного теплого пола

Руководства по водяному теплому полу

6 сентября 2022 г.
Сообщение от Даниэль Ди-Томмазо

29 июль

Состав:

Планирование системы теплого пола
Установка
Заполнение системы
Управление системой
Ввод системы в эксплуатацию

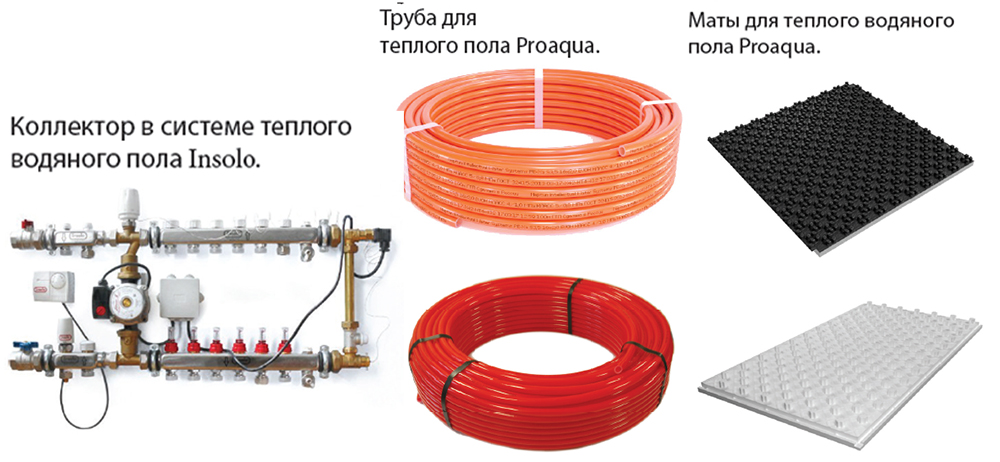

1. Планирование

При необходимости мы можем предоставить полный проект системы САПР. Тем не менее, для вашей помощи мы перечислили ниже некоторые из основных соображений, которые следует учитывать при планировании системы подогрева пола.

Расположение коллектора. На этапе планирования вашего решения по отоплению пола в первую очередь должно учитываться идеальное место для коллектора. Все подающие и обратные трубы теплого пола будут идти к коллектору и от него, поэтому он должен быть идеально расположен по центру между всеми отапливаемыми помещениями. Блок управления насосом/температурой подходит непосредственно к нашим коллекторам, а центр проводки устанавливается рядом с
коллектор.
Тип трубы – многослойная труба с алюминиевым сердечником (Pex-Al-Pex или Pert-Al-Pert) идеально подходит для современных систем напольного отопления, так как обеспечивает максимальную теплопередачу, сбалансированную с гарантией очень прочной и прочная труба. Труба, одобренная WRAS, имеет дополнительное преимущество: она гарантирует, что она прошла строгую процедуру тестирования, чтобы убедиться, что она подходит для использования с питьевой водой в Соединенном Королевстве. Наша труба Pex-Al-Pex для напольного отопления диаметром 16 мм одобрена и сертифицирована WRAS Великобритании. Таким образом, помимо теплого пола, его можно использовать для сантехники, для которой у нас также есть полный набор фитингов (любая лишняя труба от теплого пола может быть использована для сантехники). Трубы Pex-Al-Pex и Pert-Al-Pert имеют дополнительное преимущество, заключающееся в том, что они имеют память изгиба и не будут пытаться вернуться к своей форме катушки при установке, и им не нужны формирователи изгиба, как в некоторых старых типах труб.
Расстояние между трубами – ориентировочно, для объектов, изолированных в соответствии с действующими строительными стандартами и с температурой воды на подаче из котла не менее 50 градусов по Цельсию, расстояние между центрами труб обычно составляет 200 мм. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции и более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние.
Длина петли трубы — мы рекомендуем максимальную длину петли трубы 100 погонных метров для трубы 16 мм и 80 погонных метров для трубы 12 мм. Эти измерения включают пробег до и от коллектора.
Количество труб – 100 метров трубы диаметром 16 мм покроют комнату площадью 20,0 м² при расстоянии между трубами 200 мм, при условии, что коллектор находится в этой комнате. Для больших помещений используется несколько петель трубы, которые подключаются к нескольким портам коллектора. Наша труба маркируется каждый метр, поэтому очень легко контролировать длину петли во время установки.
Установка трубы – Труба устанавливается в пределах 100 мм от стен по периметру помещения. В системах напольного отопления в стяжке труба крепится к изоляции с помощью хомутов из расчета примерно 1 хомут на каждые 50–100 см. Мы также должны зафиксировать такие опции, как направляющие для захвата (соединяемые рейки длиной 1,0 м, которые крепятся к изоляции и зажимам трубы на рейке) для простоты установки, если это необходимо. Обычно вы не устанавливаете под кухонными модулями. Мы также можем предложить ряд вариантов наложения, когда труба может располагаться в предварительно проложенных досках или панелях специальной конструкции.

2. Установка

Если мы предоставили вам схему разводки трубопроводов, вы можете следовать ей в процессе установки в сочетании с приведенными ниже пунктами, где это уместно.

Коллектор – ваш коллектор поставляется предварительно установленным на фиксирующем кронштейне. Прикрутите кронштейн к стене, оставив нижнюю часть коллектора примерно на 400 мм выше уровня пола. Убедитесь, что слева от коллектора остается не менее 200 мм для подключения насоса/блока контроля температуры.
Блок управления насосом и температурой – Блок насоса поставляется со всеми креплениями для привинчивания непосредственно к левой стороне коллектора. Устройство предназначено для установки на коллекторе и будет стыковаться непосредственно с фитингами коллектора без дополнительных уплотнений или фитингов.
Труба – Трубу проще всего установить 2 человека – один человек раскатывает рулон, а другой человек, следующий за ним, вставляет зажимы. В качестве альтернативы, установку можно упростить, используя один из наших разматывателей для труб, чтобы удерживать трубу и наш зажим. (шпилька) для вставки зажимов. При ручном раскатывании витков трубы рекомендуется держать змеевик между ногами и раскатывать перед собой, пока ваш коллега следует за ним, закрепляя трубу к изоляции зажимами.
Если мы предоставили схему труб в САПР, вы можете следовать этой схеме, обращая внимание на количество, направление, длину и расстояние между петлями.
Если вы устанавливаете систему по собственному проекту, основные моменты, которые следует учитывать, подробно описаны ниже:
- Расстояние между трубами обычно составляет не более 200 мм от центра к центру. Однако такие факторы, как высокое содержание остекления, плохие показатели изоляции, более низкие температуры подачи воды (например, от некоторых тепловых насосов), могут повлиять на требуемое расстояние между трубами и означать, что требуется более близкое расстояние. Центры труб будут указаны в приобретенном комплекте или в коммерческом предложении.
- При установке с расстоянием между трубами меньше 200 мм (для достижения большей производительности) изгиб должен быть более мелким, чтобы сформировать форму «С» (форма лампочки), таким образом гарантируя, что радиус изгиба не меньше, чем у интервал 200 мм. Обратите внимание, что минимальный радиус изгиба составляет 5-кратный диаметр трубы.
- Обычно труба не устанавливается под кухонными модулями.
- Убедитесь, что вы пометили каждый конец трубы, чтобы легко идентифицировать ее концы подачи и возврата и
  , чтобы определить, какие комнаты он питает.

Крепление трубы к коллектору – После того, как ваша труба уложена на пол, вы можете подсоединить оба конца к коллектору. Коллектор подачи — это верхняя часть коллектора (красный цвет), а обратный коллектор — нижняя часть (синий цвет). Все соединители труб (соединительные стержни) входят в комплект поставки вашего коллектора.
Чтобы прикрепить трубу к коллектору, выполните следующие действия: Сначала подающий (верхняя секция) коллектор:
- Сначала отрежьте трубу под прямым углом и до нужной длины, выровняв ее по коллектору 9Порт разъема 0056.
- Вставьте инструмент для развертки труб в обрезанный конец трубы и поверните его 2-3 раза. Это обеспечивает закругление трубы и снятие фаски, а также удаление острых заусенцев с трубы. Примечание. Неиспользование инструмента для расширения труб может привести к повреждению уплотнений соединителя и, в конечном итоге, к утечке в этой точке системы.
- Наденьте сначала гайку, а затем оливку входящего в комплект сердечника соединителя трубы на обрезанный конец трубы. Затем вставьте «штекерный» конец прилагаемого соединительного сердечника трубы в обрезанный конец трубы. Теперь переместите трубу в положение порта коллектора и вставьте конец трубы с установленным соединительным сердечником в соединительный порт коллектора. Сдвиньте оливку и гайку вверх по трубе и привинтите к коллектору. Используйте гаечный ключ, чтобы затянуть.
- Теперь выполните ту же процедуру, чтобы подсоединить другой конец трубы к возвратному (нижняя секция) коллектору.
ПРИМЕЧАНИЕ. убедитесь, что все петли трубопровода подключены к одному и тому же соответствующему порту каждой части коллектора. То есть соедините первый контур с портом 1 подающего коллектора и портом 1 обратного коллектора.
Выполните эту процедуру для всех труб.

3. Заполнение системы

На коллекторе снимите кожухи с расходомеров, сдвинув их вверх и с прозрачных пластиковых расходомеров.
Полностью закройте все контуры, сначала закрыв все расходомеры (поверните их все вниз по часовой стрелке на черном колпачке, пока они не закроются)
Затем закройте все обратные клапаны, повернув синие колпачки по часовой стрелке, чтобы они повернулись вниз и полностью закрыли штифт.
Закройте основной большой синий шаровой кран, расположенный слева от обратного коллектора
Подсоедините шланг к сливному клапану с правой стороны обратного коллектора – другой конец шланга должен быть направлен вниз к сливному отверстию или аналогичному . Теперь вода будет поступать только через красный шаровой кран на верхнем коллекторе.
Теперь полностью откройте ТОЛЬКО один расходомер, повернув черный колпачок против часовой стрелки до тех пор, пока из шестигранной гайки латунного цвета в верхней части коллектора не будет видно примерно 5 мм черной пластиковой нити.
Откройте ТОЛЬКО обратный клапан того же номера контура, который вы только что открыли, на верхнем контуре коллектора, полностью повернув синий колпачок на обратном коллекторе против часовой стрелки (например, если вы откроете первый контур на подающем коллекторе, затем откройте первый контур на обратном коллекторе)
Откройте маленький синий шаровой кран, расположенный над сливным клапаном с правой стороны обратного коллектора.

4. Управление системой

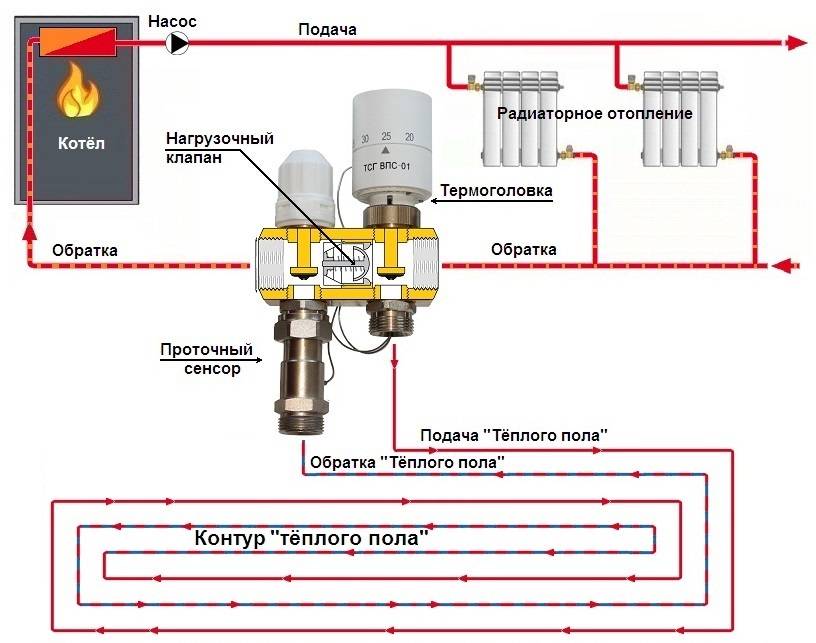

Простые системы расширения радиаторов
Если вы подключаете систему напольного отопления к существующему радиатору (т. трубы), то система будет работать в то время, когда радиаторы запрограммированы на работу. У нас есть 2 дополнительные системы для этого типа установки.
Опция 1 представляет собой простую систему расширения радиатора. Эта система использует существующий насос для циркуляции воды и поставляется с клапаном типа TRV от Danfoss для управления потоком воды через систему. Комнатного термостата нет, так как температура регулируется клапаном TRV (так же, как клапан сбоку радиатора). Максимальное покрытие составляет 15,0 м².
Опция 2 обеспечивает превосходное регулирование температуры воды и температуры в помещении и поставляется с собственным насосом, смесительным клапаном и комнатным термостатом. В то время как эта система по-прежнему зависит от работы ваших радиаторов для обогрева пола (поскольку она по-прежнему подключена к трубам радиатора), поставляемый комнатный термостат позволяет эффективно контролировать температуру в помещении (отключение системы при достижении комнатной температуры) не влияя на питание радиатора. Максимальное покрытие составляет 28,0 м².
Большие и многокомнатные системы
Для больших комнат и нескольких комнат рекомендуется запустить новый поток и возврат от вашего котла до места, где будут установлены насос и коллектор теплого пола. Эта установка позволит вам контролировать пол с подогревом полностью независимо от любых существующих контуров радиаторов.
- Чтобы обеспечить оптимальное управление каждой зоной или участком трубы, приводы
  устанавливаются на коллекторе (они навинчиваются прямо). Приводы портов коллектора
  , управляемый термостатом (один или несколько). Для максимального контроля в каждой комнате можно установить отдельный комнатный термостат для управления каждым портом/зоной, открывая/закрывая соответствующие приводы по мере необходимости. Варианты термостата
  варьируются от стандартного термостата с циферблатом до цифровых программируемых, беспроводных и управляемых приложений (для использования на смартфонах). Для проводных систем необходимо проложить трехжильный и заземляющий кабель от коллекторов к термостатам. Обычно кабели прокладываются от центра коммутации (наши варианты с 4 или 8 зонами являются стандартными), который идеально устанавливается рядом с коллектором. После этого центр проводки становится центром системы управления — к нему легко подключаются насос, приводы, термостаты и котел. Затем центр коммутации управляет системой теплого пола, включая/выключая соответствующие зоны, насос и котел, как и когда это требуется соответствующими термостатами.

5. Ввод системы в эксплуатацию

Включите питание узла коммутации (или термостата, если центр коммутации не установлен)

Убедитесь, что все термостаты выключены, по очереди включите 1 термостат (поверните его так, чтобы он требовал тепла). Убедитесь, что включение каждого термостата запускает насос и начинает циркуляцию воды по контурам. Котел также должен запуститься, хотя это зависит от температуры воды и может произойти не сразу.
В свою очередь убедитесь, что работа каждого термостата приводит к открытию соответствующего привода коллектора (если он установлен). Обратите внимание, что приводы рассчитаны на медленное открытие, и для полного открытия требуется около 3 минут, и поэтому функция не очевидна сразу — это не мгновенные переключатели включения / выключения, поэтому дайте им время для выполнения своих функций.

Приводы ДОЛЖНЫ быть плотно завинчены, чтобы при необходимости порты полностью закрывались.
Термостатический смеситель смешивает подачу с обраткой, чтобы снизить температуру в трубах, а также регулируется для увеличения или уменьшения общей производительности. Первоначально настройка смесительного клапана должна быть установлена на 35°C и постепенно увеличиваться на 2°C в день до максимальной рабочей температуры 50°C.

Точно так же, как можно регулировать радиаторы, можно регулировать поток через каждую петлю подпольной трубы (на коллекторе), чтобы сбалансировать систему. Расходомеры показывают скорость потока через каждый порт. Длина каждого участка трубы будет влиять на то, какой поток воды должен быть пропущен через него, чтобы сбалансировать его с другими участками разной длины.

Расходы следует отрегулировать следующим образом:

Полностью открыть все клапаны синего цвета, расположенные на каждом порту коллектора возвратной (нижней) секции, повернув их против часовой стрелки

Снимите пластиковые кожухи красного цвета, которые расположены над прозрачными пластиковыми расходомерами на коллекторе верхней секции, потянув их прямо вверх.
По очереди откройте все расходомеры на максимальный расход, повернув расходомеры против часовой стрелки (зажмите их пальцами от основания расходомера). После полного открытия они поднимутся вверх до точки, где примерно 5 мм пластиковой нити размотались и поднялись из корпуса коллектора.

После полного открытия необходимо установить длину каждой петли трубы (на
глядя на маркировку, указывающую метраж, сбоку трубы.
Теперь необходимо отрегулировать поток через каждый отдельный контур, как указано в таблице
ниже. Поворот измерителя потока по часовой стрелке уменьшит поток, а против часовой стрелки увеличится
поток через петли нагрева под полосом:

Длина петли	Процент потока. Процент. 25% Открыто
25 to 60 metres	50% Open
60 to 85 metres	75% Open
85 to 100 metres	100% Open

Note: The above таблица предназначена только для ознакомления.
