Как закрепить провода на потолке: Как сделать крепление кабеля к потолку, особенности устройства за подвесной конструкцией, фото и видео инструкции

Как сделать крепление кабеля к потолку, особенности устройства за подвесной конструкцией, фото и видео инструкции

Содержание статьи:

1. Подготовительные работы

2. Крепление кабеля к потолку снаружи

3. Какие бывают поверхности и способы прокладки электрических проводов для них

4. Потолок древесного типа

5. Как крепить кабель к потолку, сделанному из металла

6. Прокладка кабеля по железобетонной плите

7. Особенности проведения кабеля в гипсокартонной конструкции

8. Особенности монтажа проводки в условиях реечного потолка

9. Особенности монтажа проводки для кассетных потолков

10. Монтаж проводки под натяжным потолком

11. Монтаж кабеля в условиях электропроводящей панели

Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета.

Однако проложить провода под подобными объектами – нелегкая задача.

Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.

Подготовительные работы

Для того чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:

• Где находится главный распределительный щит
• Какая марка и какое сечение у кабеля
• Где располагается оборудование
• Какой применить метод прокладывания проводки, исходя из специфики помещения

Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария. Руководствуясь рекомендуемыми нормами, следует остановить свой выбор на кабеле ВВГнг, который может применяться в качестве как утопленной, так и внешней системы электропроводов.

Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.

Крепление кабеля к потолку снаружи

В настоящее время имеется несколько видов внешнего крепления проводов:

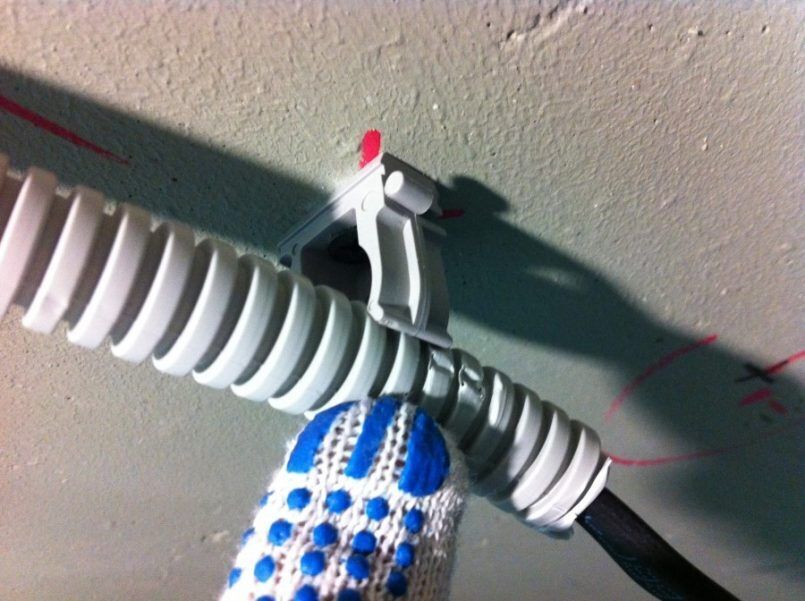

• Проведение их в специальном металлизированном, либо гофрированном рукаве
• Прокладка в стальной трубе
• Использование электротехнических труб из пластика
• Применение кабель-каналов
• Крепление кабеля к потолку изоляторами и скобами

Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации. Какие-то виды лучше монтировать на один вид поверхности, а какие-то для этой же поверхности использовать нежелательно.

Какие бывают поверхности и способы прокладки электрических проводов для них

Каждый дом имеет собственную конструкцию и используемый при строительстве материал. Отсюда возникает разнообразие методов установки кабеля.

Потолок древесного типа

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

• Сначала проводится разметка маршрутка прокладывания проводки.
• Далее следует разметить расположение и установить распределительные и проходные коробы.
• Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
• Все вихляния проводки требуется выполнять под углом в девяносто градусов.
• При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
• Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
• Потом нужно провести заземление.
• Наконец, последним этапом происходит проверка целостности получившейся проводки.

Как крепить кабель к потолку, сделанному из металла

Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов. Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.

Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.

Особенности монтажа:

• Проводится разметка того маршрута, по которому пройдет кабель.
• Необходимо определить места расположения проходных и распределительных коробов.
• Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
• Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
• Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
• Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
• После данных этапов следует проверить конструкцию на цельность.

Прокладка кабеля по железобетонной плите

Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.

В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.

Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.

По железобетонной плите можно проложить открытый кабель следующими способами:

• Крепление проводки к потолку скобами.

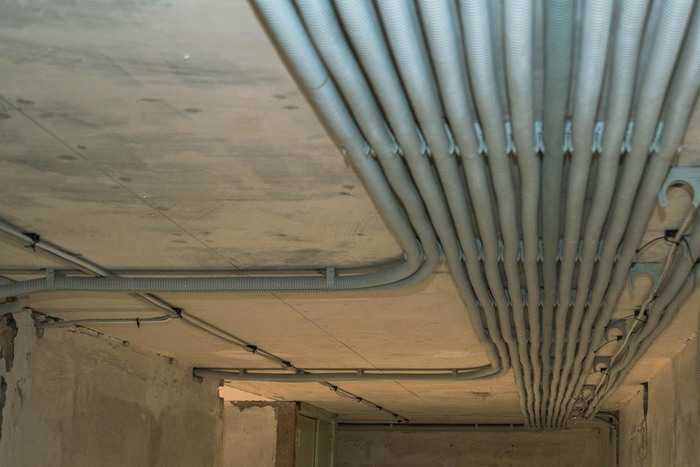

• Крепление гофрированной трубы с кабелем клипсами.
• Крепление металлизированной трубки с кабелем клипсами, либо скобами.
• Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
• Крепление электротехнической трубки из пластика с кабелем клипсами.
  Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:


• Вначале производится разметка маршрута прокладывания проводки.
• Отмечаются места, где будут расположены распределительные и проходные короба.
• Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
• Перед креплением к потолку трубок производится их затяжка при помощи протяжки с оставлением на концах выводов, длиной от 20 до 25см (читайте также: «Крепление телевизора к потолку: современное решение»).
• Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
• При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
• Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
• Следующим этапом необходимо заземлить проводку.
• Наконец, потребуется проверить проводку на целостность.

  Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:



• Прокладка должна производиться вдоль каналов.
• Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции.

  Некоторые особенности монтажа скрытой проводки:



• Необходимо отступить от стены на 5-7см и поставить отметину.
• Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
• В месте расположения светильника необходимо выполнить ту же операцию.
• Кабель, прикрепленный к протяжке, продевается по каналу.
• После протяжки кабель обрезается, образуя отрезок в 40 см.
• После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
• В конце работ следует проверить проводку на цельность.

Данные методы монтирования проводки типичны для стандартных потолков, однако прокладка кабеля за подвесным потолком будет иметь некоторые особенности и отличия от приведенных методик. Читайте также: «Как сделать прокладку электрики по потолку – варианты и способы».

Особенности проведения кабеля в гипсокартонной конструкции

Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.

Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.

Крепление кабеля под гипсокартонную конструкцию, смотрите на видео:

Особенности монтажа проводки в условиях реечного потолка

Данный потолок является подшивным, как и предыдущий экземпляр, так что многие особенности гипсокартонной конструкции подходят и к рейкам. Таким образом, следует вынести распределительные коробки за пределы потолка, чтобы обеспечить легкий доступ к ним.

Реечный потолок часто устанавливается в ванных помещениях, потому проводка под потолком должна производиться:

• В электротрубках из пластика или гофрированных аналогах при условии, что потолок сделан из железобетона.
• В стальных трубках при условии, что основой потолка является дерево.

Особенности монтажа проводки для кассетных потолков

Прокладка кабеля за подвесным потолком подобного типа имеет ряд любопытных свойств, например, легкий и постоянный доступ к основе потолка, к которой крепится проводка и распределительные коробки (прочитайте также: «Крепление подвесного потолка — способы монтажа»).

Проводка под кассетным потолком может быть как в открытом, так и скрытом варианте, если это позволяют нормы пожарной и электрической безопасности. При первом варианте кабеля будут крепиться скобами или хомутами к потолочной основе.

Для безопасной прокладки проводки в закрытом варианте следует применять следующие методики:

• В случае, если потолок сделан из железобетона или металлоконструкции, необходимо пользоваться гофрированными или пластиковыми электротехническими трубками.
• Если поверхность потолка сделана из дерева, то необходимо применять стальные трубки.

Монтаж проводки под натяжным потолком

Прокладка кабеля под натяжным потолком является скрытой проводкой, потому следует быть особенно внимательными при монтаже. Кроме того, материал, который применяется в данном потолке, не является стойким к высоким температурам, потому провода необходимо размещать в гофрированных трубках. Более того, распределительный и проходные короба следует расположить вне потолка.

Монтаж кабеля в условиях электропроводящей панели

Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.

Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных. Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.

Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.
